0.8X标准远心镜头 WD90.5mm低畸变

产品介绍

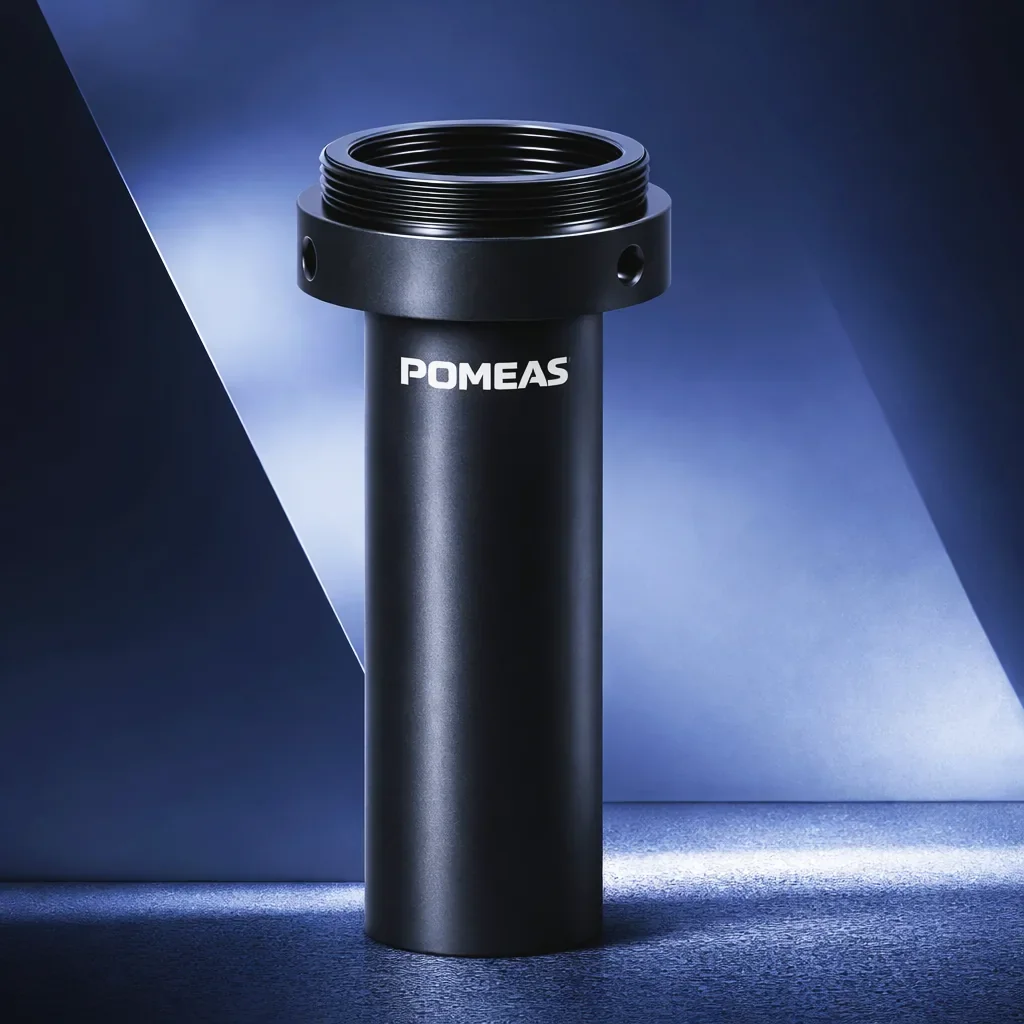

PMS-LTC08-90是一款0.8X标准远心镜头，属于机器视觉镜头与光学器件，工作距离90.5mm，采用远心光路与低畸变设计，适用于精密尺寸测量、视觉定位与外观检测等工业视觉场景。

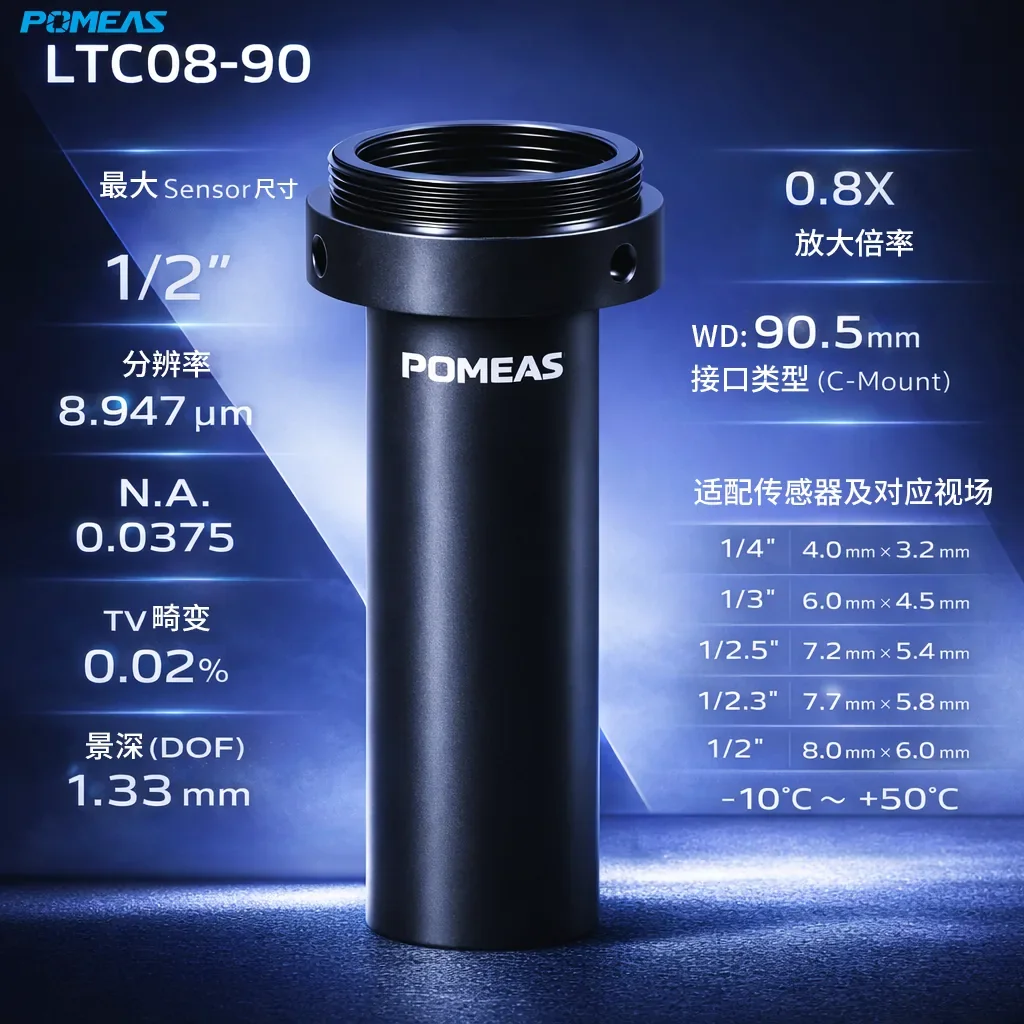

镜头分辨率为8.947μm，NA（物方）0.0375，TV畸变0.02%，景深1.33mm，最大兼容1/2英寸工业相机传感器。搭配1/2英寸传感器时，检测视野约为8.0mm × 6.0mm。

0.8X倍率兼顾了视野覆盖与成像细节，适合对单一视场内细节要求较高的检测任务。需要了解更多选型方法，可查看POMEAS机器视觉知识库。

主要特点

0.8X接近1:1成像

较高倍率使小尺寸特征在传感器上占据更多像元，有利于提升测量与缺陷识别能力。

90.5mm工作距离

较长的物距为夹具、光源和运动机构预留空间，便于产线集成。

远心光路

减少工件高度与位置变化引起的倍率波动，提高尺寸读数稳定性。

低TV畸变

TV畸变0.02%，配合远心设计，视野边缘的几何偏差更小。

支持多种靶面

兼容1/4″、1/3″、1/2.5″、1/2″等多种工业相机传感器，视野按传感器尺寸对应。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

精密尺寸测量

适用于小中型工件的长度、孔径、间距测量，远心成像有助于保持读数稳定。

视觉定位与引导

可为自动化设备提供稳定的定位基准。

外观缺陷检测

较高倍率下可观察边缘缺损、划痕等细小异常。

在线检测集成

适合集成到自动化在线检测设备中，配合光源实现连续检测。

选型说明

确认倍率与视野匹配

根据工件尺寸与传感器规格核对视野，确保工件完整成像。

确认景深与工件平面度

景深1.33mm，工件高度波动较大时需评估是否满足覆盖要求。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；反光表面建议使用同轴光源；一般外观检测可选环形光源或平行面光源。

1. PMS-LTC08-90 的放大倍率是多少？

镜头放大倍率为0.8X，主要用于中小尺寸工件的精密成像与测量。

2. 工作距离是多少？

工作距离为90.5mm，为工件、夹具与光源预留了较充足的安装空间。

3. 镜头的分辨率与畸变如何？

分辨率为8.947μm，TV畸变0.02%，可满足多数精密检测场景的成像需求。

4. 景深是多少？

景深为1.33mm，适合平面度较好的工件检测。

5. 搭配不同传感器时视野是多少？

搭配1/4英寸传感器时视野约为4.4mm × 3.3mm，1/3英寸约6.0mm × 4.5mm，1/2.5英寸约7.2mm × 5.4mm，1/2英寸约8.0mm × 6.0mm。

6. 最大支持多大的相机靶面？

最大兼容1/2英寸工业相机传感器。

7. 使用什么接口？

采用C型接口（C-mount）。

8. 适合哪些应用？

适用于精密尺寸测量、视觉定位与外观检测等工业视觉场景，具体选型可联系POMEAS确认。
