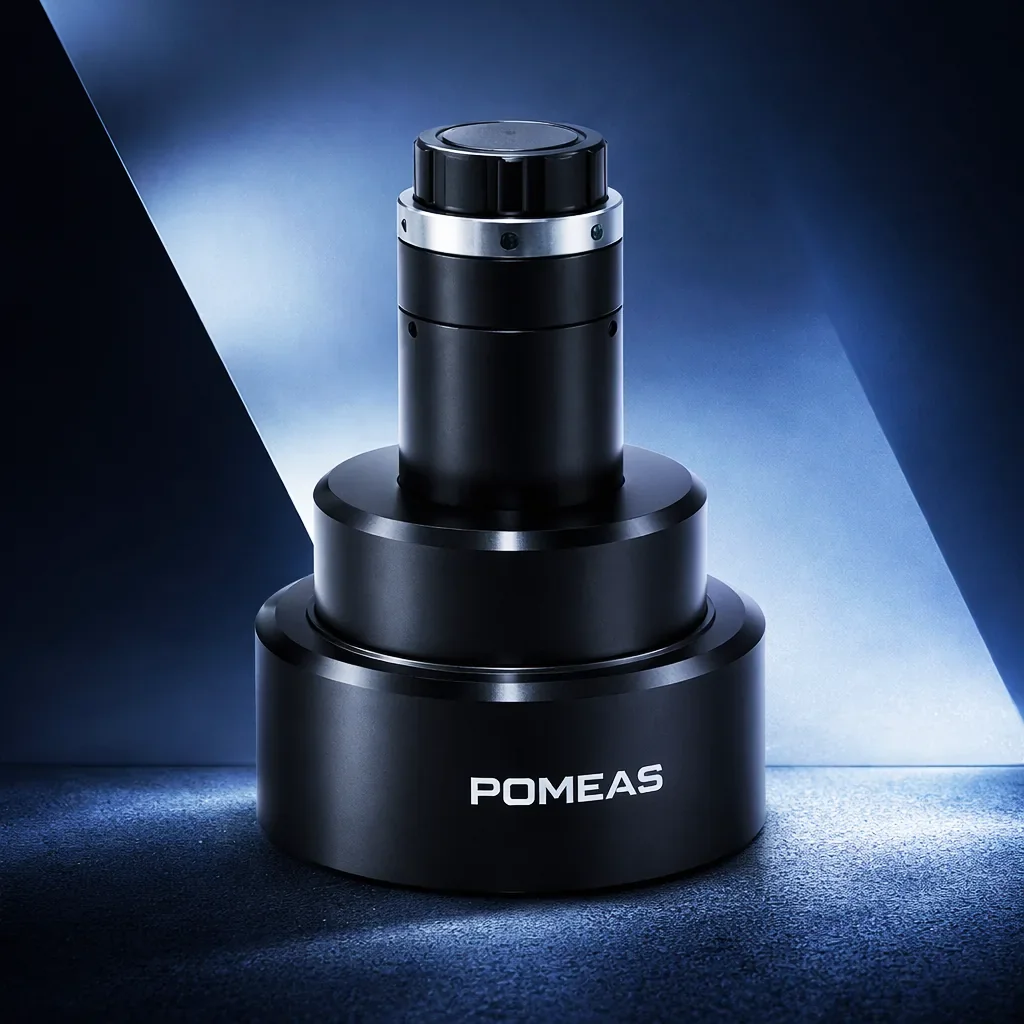

0.7X高分辨率远心镜头 110mm工作距离

产品介绍

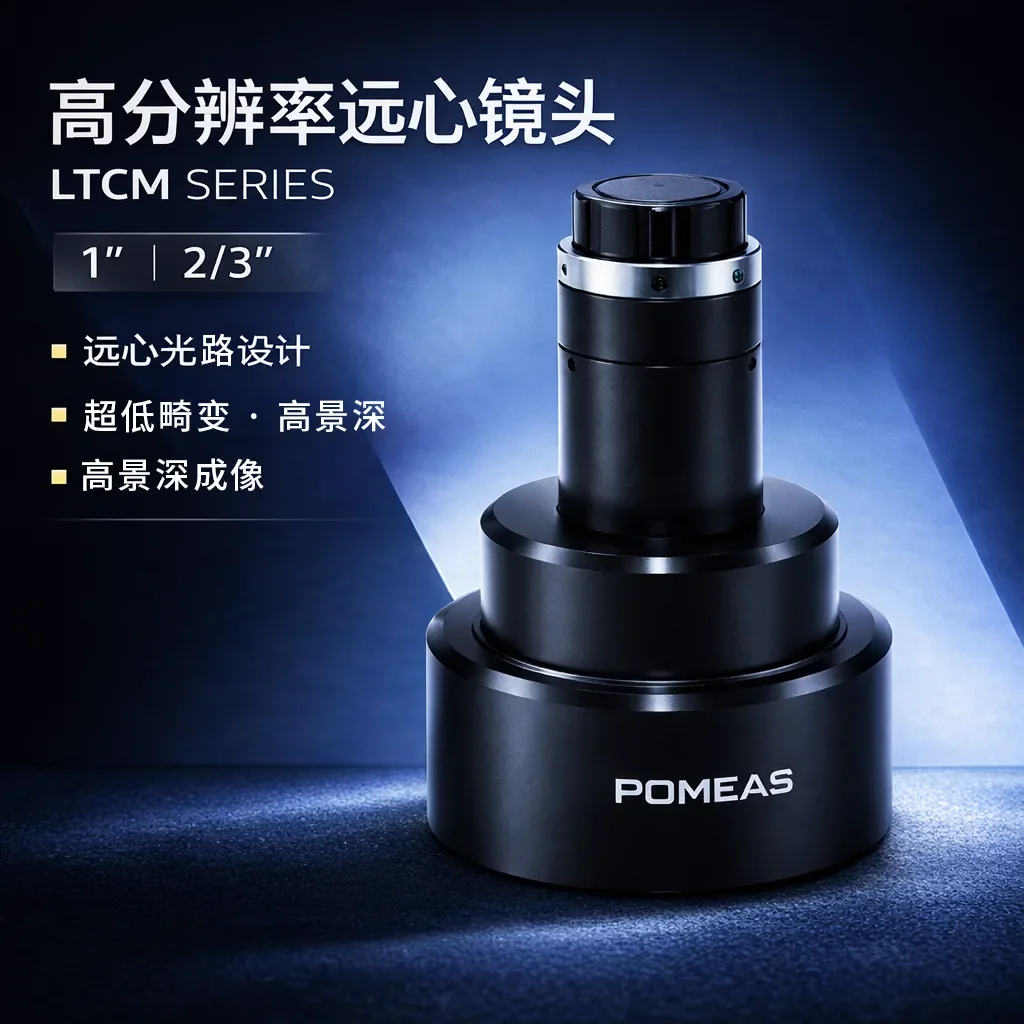

PMS-LTCM017-110是一款0.7X高分辨率远心镜头，属于机器视觉镜头与光学器件，工作距离110±2mm，采用远心光路与低畸变设计，支持1英寸、2/3英寸靶面工业相机。

镜头分辨率为16μm，NA（物方）0.021，TV畸变0.01%，物方远心度小于0.01%。较低的畸变与远心度有助于保持视野中心和边缘的成像一致性，适合对几何精度要求较高的测量与检测任务。

镜头兼容1/1.8英寸至1/4英寸多种常见工业相机传感器，便于与现有设备集成。需要了解更多选型方法，可查看POMEAS机器视觉知识库。

主要特点

0.7X高分辨率成像

较高倍率配合16μm分辨率，可呈现小尺寸工件的细节特征。

超低畸变与高远心度

TV畸变0.01%、物方远心度<0.01%，视野边缘的几何偏差更小，有利于精密测量。

110mm工作距离

为夹具、光源与运动机构预留安装空间，便于设备集成。

宽温工作范围

工作温度-30℃～+50℃，适应较宽的现场温度环境。

多传感器兼容

兼容1/1.8″至1/4″多种工业相机传感器，选型灵活。

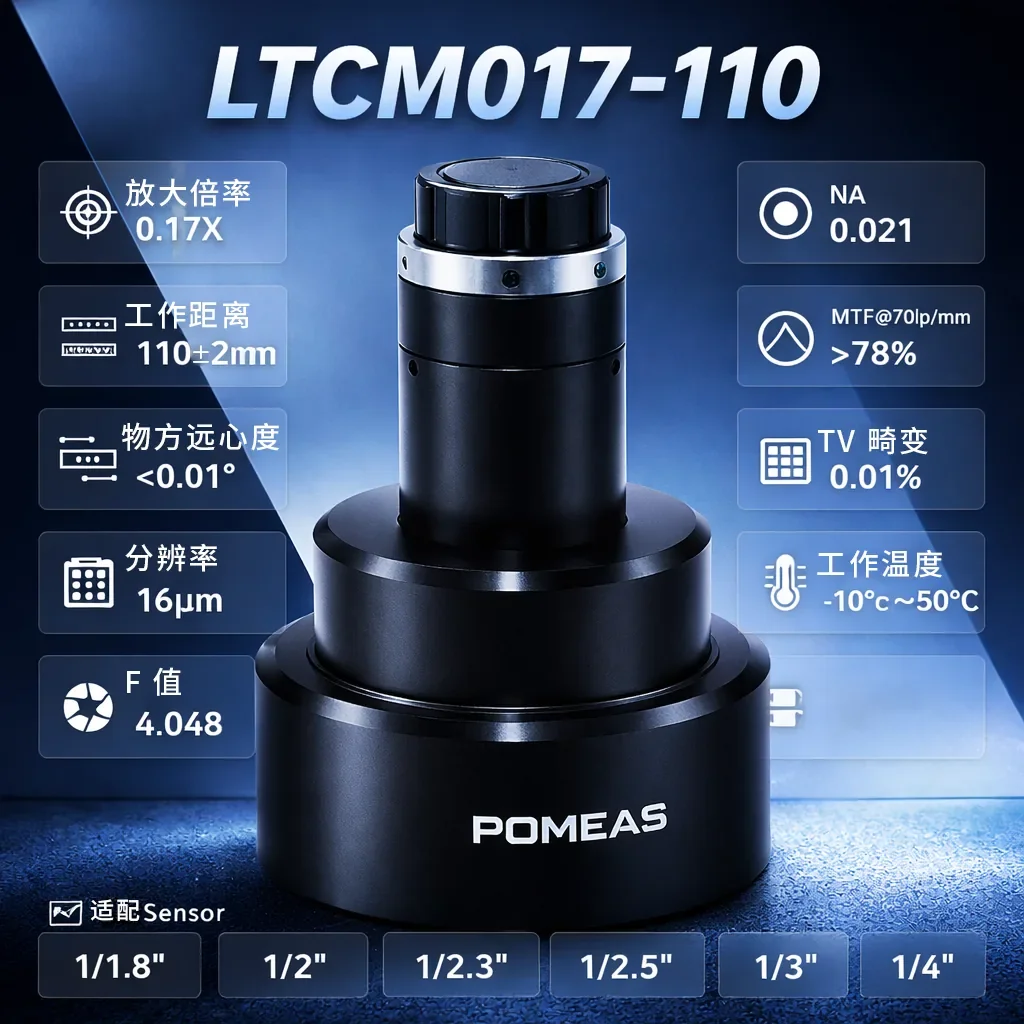

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

高精度尺寸测量

低畸变与高远心度有助于提升轮廓与尺寸测量的稳定性。

瑕疵判别

适合产品表面瑕疵、缺损与细小异常的高分辨率成像检测。

视觉定位

可为精密组装与检测设备提供稳定的定位基准。

工业在线检测

宽温范围与远心设计适合产线环境的连续检测。

选型说明

确认倍率与特征尺寸

根据最小检测特征尺寸核对镜头分辨率与相机像元的匹配。

确认安装空间

核对工作距离与设备结构，预留光源与支架空间。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；反光表面建议使用同轴光源；一般检测可选环形光源。

1. PMS-LTCM017-110 的放大倍率是多少？

镜头放大倍率为0.7X，主要用于中小尺寸工件的高分辨率成像与检测。

2. 工作距离是多少？

工作距离为110±2mm，为工件与光源预留了较充足的安装空间。

3. 镜头的畸变与远心度如何？

TV畸变为0.01%，物方远心度小于0.01%，可保持稳定的成像倍率与几何一致性。

4. 分辨率是多少？

镜头分辨率为16μm，NA（物方）为0.021。

5. 支持哪些相机传感器？

兼容1/1.8英寸、1/2英寸、1/2.3英寸、1/2.5英寸、1/3英寸、1/4英寸等多种常见工业相机传感器。

6. 工作温度范围是多少？

工作温度范围为-30℃～+50℃，可适应较宽的工业现场温度环境。

7. 适合哪些应用？

适用于高精度尺寸测量、瑕疵判别、视觉定位等工业检测场景。

8. 是否支持定制？

支持按客户需求定制，可提交工件与相机信息后由技术人员确认方案。
