24V机器视觉LED环形光源 多尺寸红白蓝工业检测照明

产品介绍

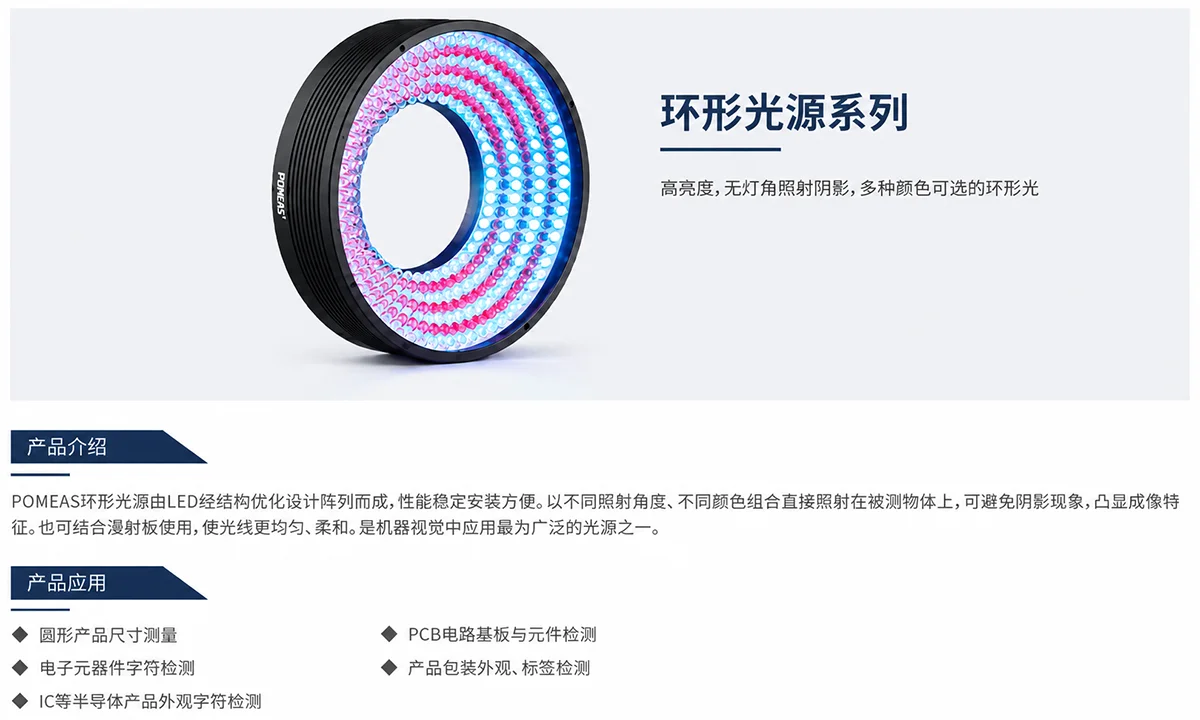

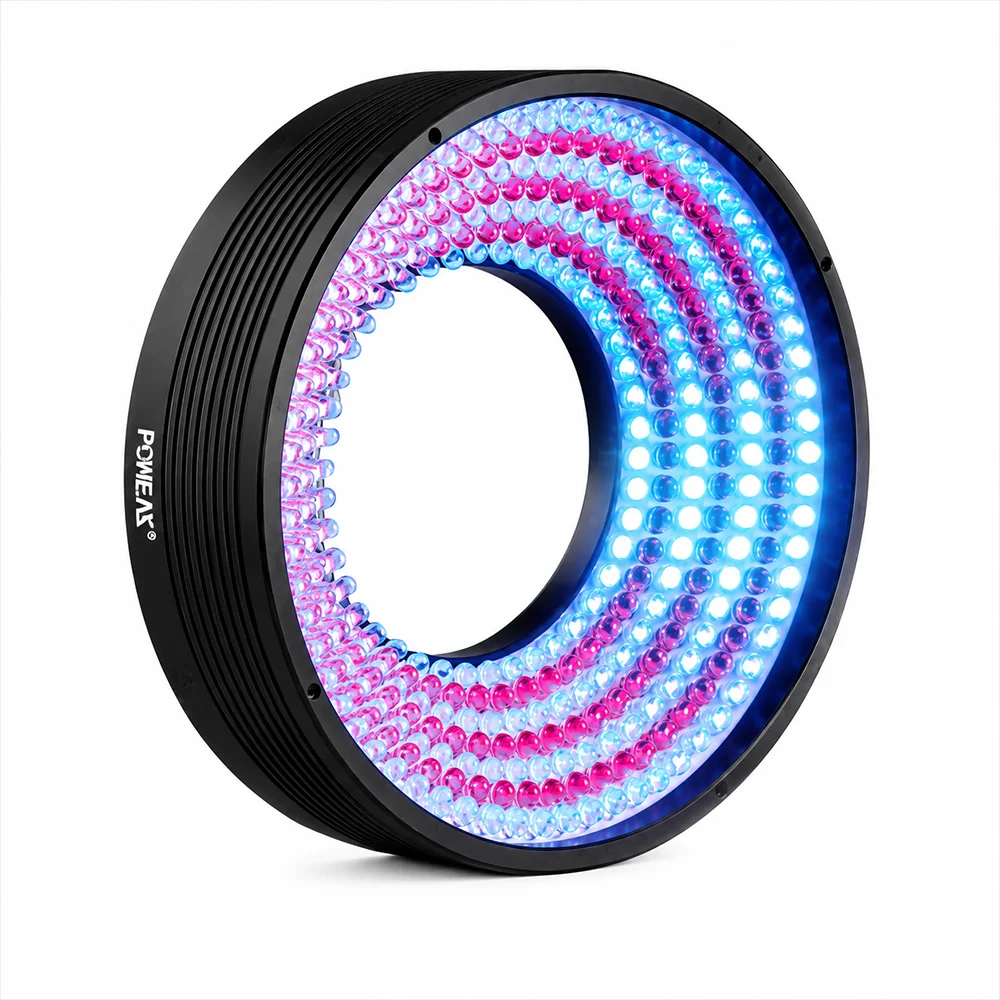

POMEAS 机器视觉环形光源 采用高亮度LED阵列与优化照射结构，可安装在工业相机 工业镜头 周围，从多个方向对被测物体进行照明，减少单侧光源产生的阴影和局部暗区，使产品边缘、轮廓、字符及表面特征更加清晰。

该系列采用24V DC供电，提供红光、白光、蓝光及多种外径、中心孔、功率和LED环数规格。部分型号可搭配漫射板使用，使照明更加均匀柔和，适用于电子元件、PCB、半导体、精密零件及包装标签的尺寸测量、字符识别和外观检测。

主要特点

多角度均匀照明

LED围绕工业镜头环形排列，可从多个方向直接照射被测物体，减少方向性阴影，改善边缘、字符和轮廓的成像效果。

多种光色可选

标准型号提供红光、白光和蓝光，可根据工件颜色、材质、表面反光程度及检测目标选择合适的照明颜色。不同颜色对成像对比度的影响，可参考 机器视觉光源颜色选择指南。

多尺寸规格

产品提供多种外径、中心孔、功率和结构规格，可适配不同工业相机、工业镜头、检测视野及设备安装空间。

支持漫射照明

部分型号可搭配漫射板使用，使LED光线更加均匀柔和，减少局部过亮、灯珠反射和高反光表面形成的明显亮斑。

24V工业供电

系列产品采用24V DC供电，可搭配机器视觉光源控制器调节亮度，方便集成到自动化检测设备和机器视觉系统中。

支持非标定制

可根据被测产品特征、检测视野、工作距离、安装空间、照射角度及所需光色提供定制照明方案。

技术亮点

镜头周围环形布光

环形光源安装在镜头周围，使光线照射方向接近相机观察方向。相比 单侧条形光源， 可降低产品高度差产生的方向性阴影，特别适合规则轮廓、平面字符及圆形零件检测。

多环LED阵列

根据型号不同，光源可采用不同数量的LED环形阵列。多环结构能够扩大照明覆盖范围，提高大视野区域内的亮度均匀性。

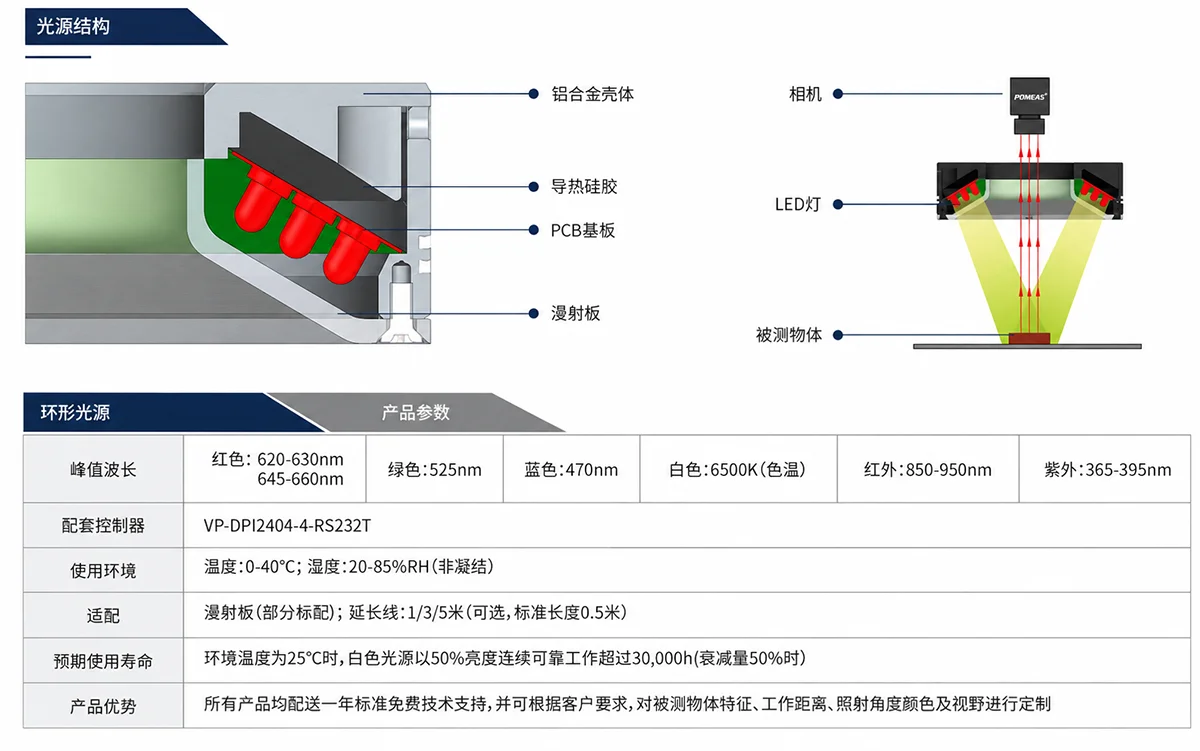

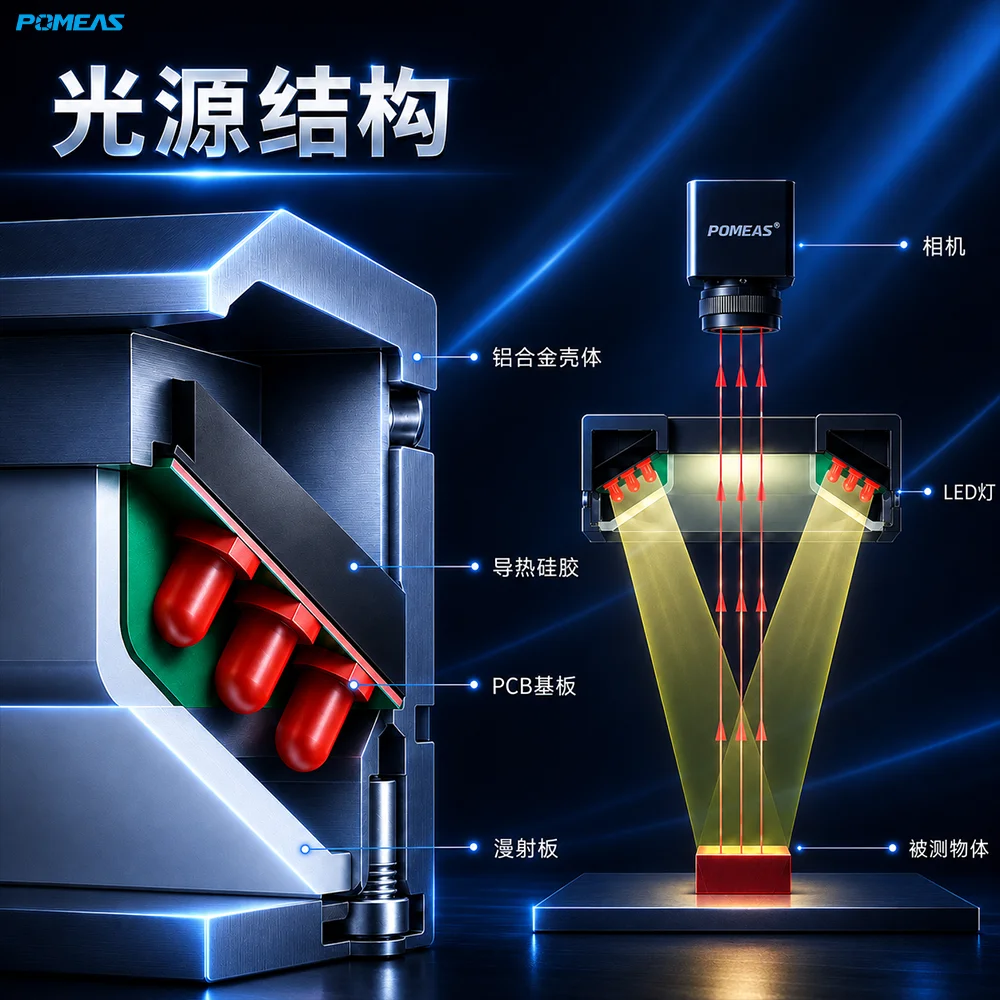

铝合金散热结构

光源采用铝合金壳体、导热材料和PCB基板结构，有助于LED工作热量快速传导，提高长时间连续照明的稳定性。

多种波段方案

除标准红光、白光和蓝光外，还可根据项目需求提供绿光、 红外光源 和紫外光方案，用于提升不同颜色、材质或特殊表面特征的成像对比度。

支持亮度控制

光源可搭配机器视觉控制器使用，根据相机曝光时间、工件反光程度及检测节拍调节亮度。推荐控制器为VP-DPI2404-4-RS232T，具体配置需根据光源功率和控制通道确定。

长时间工业运行

在适宜环境温度和合理亮度条件下，光源可满足自动化设备连续检测需求。白光光源在25℃环境、50%亮度条件下，预期可靠工作时间超过30,000小时。

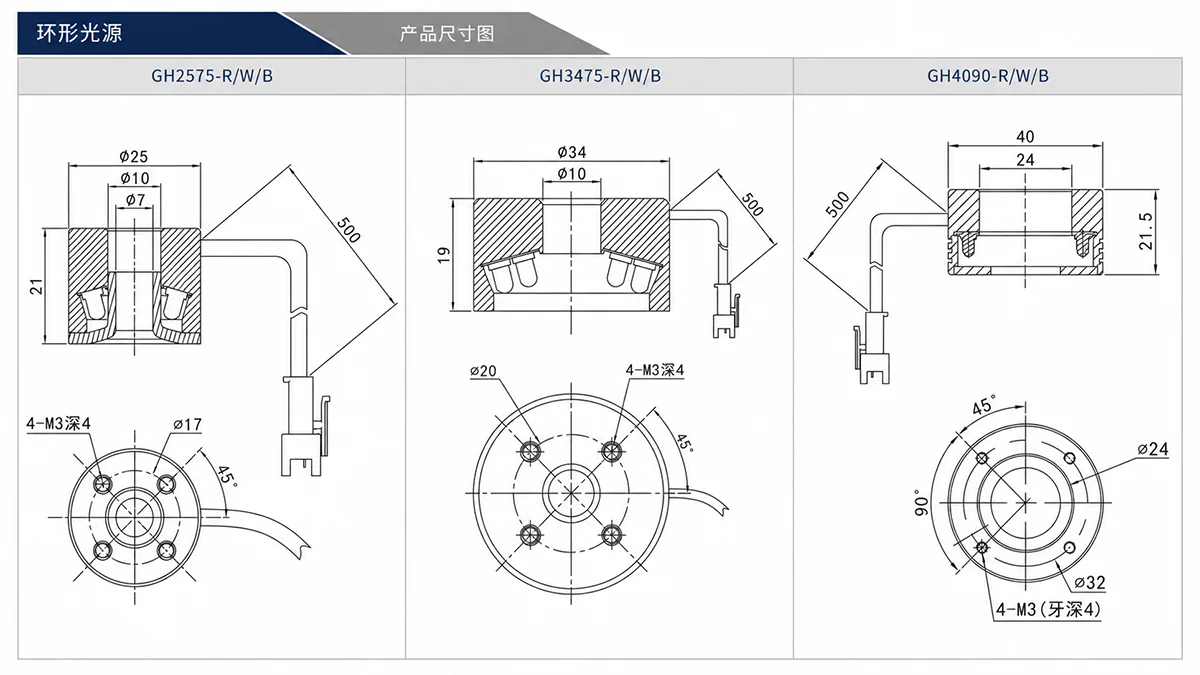

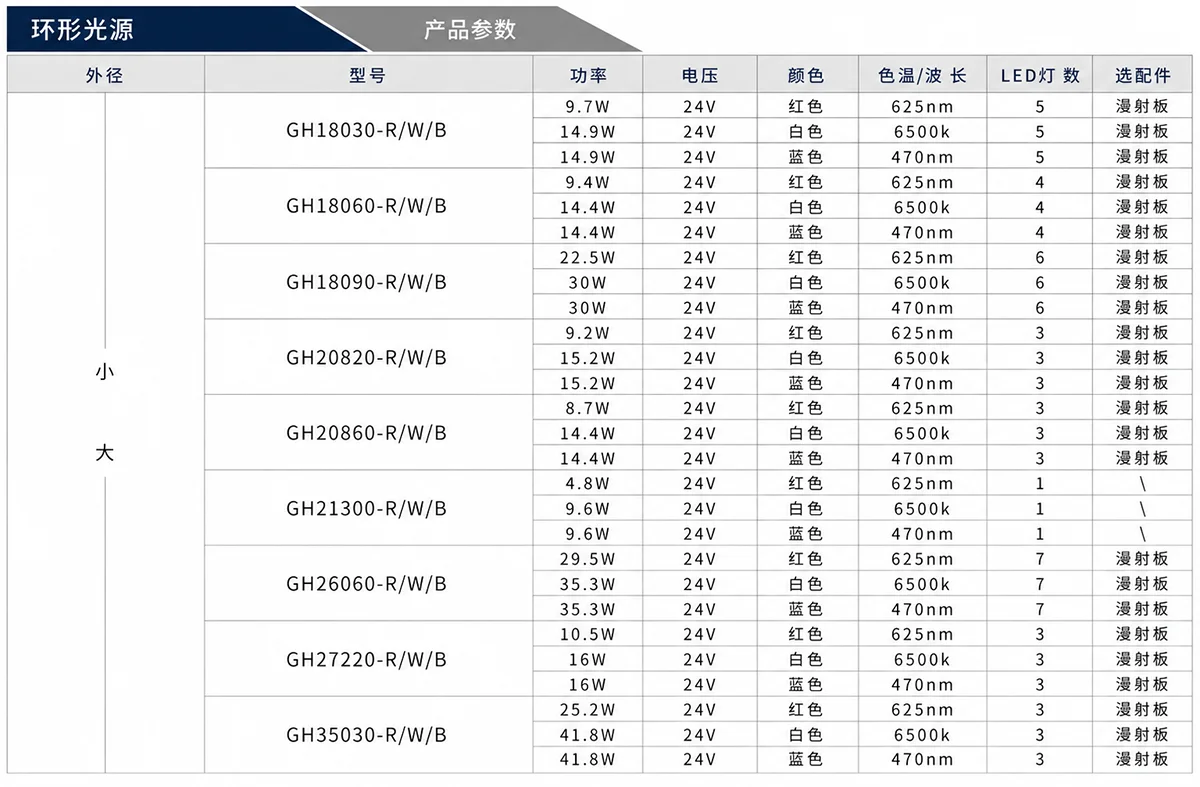

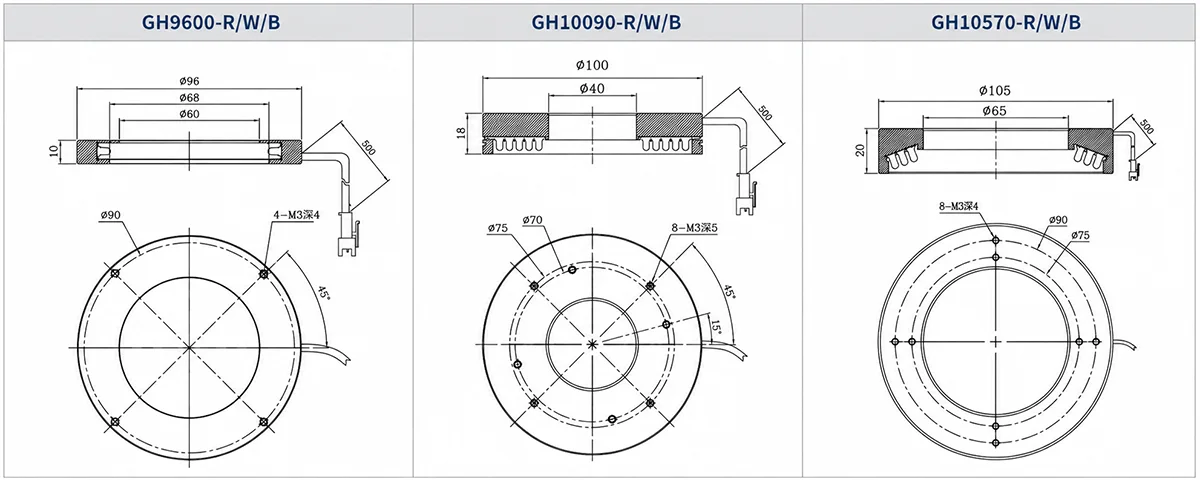

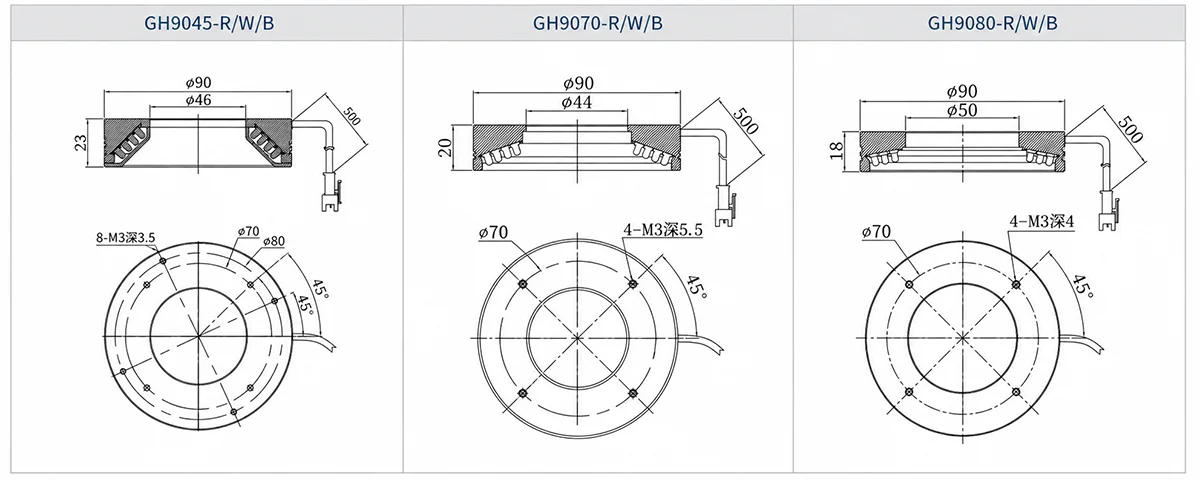

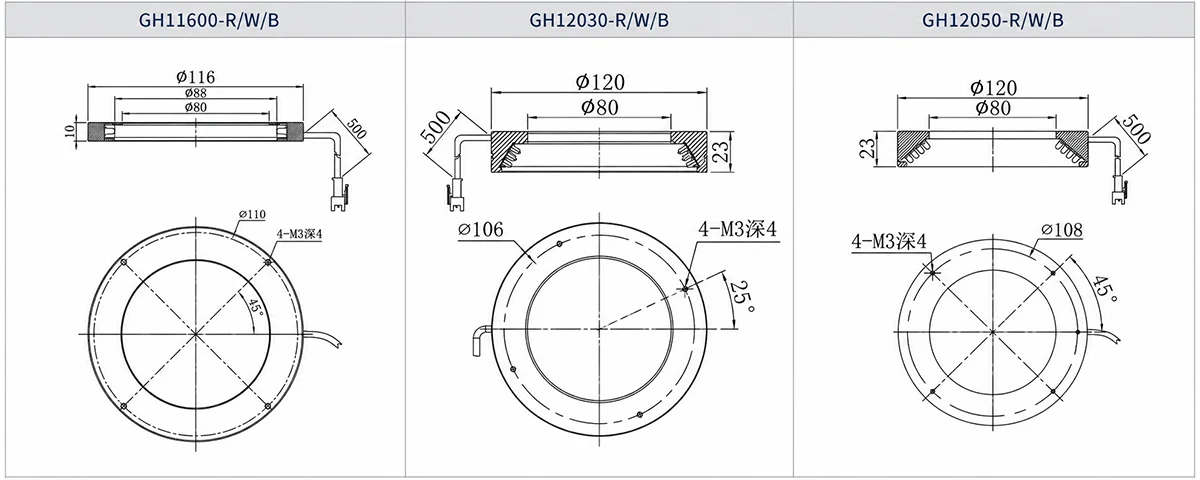

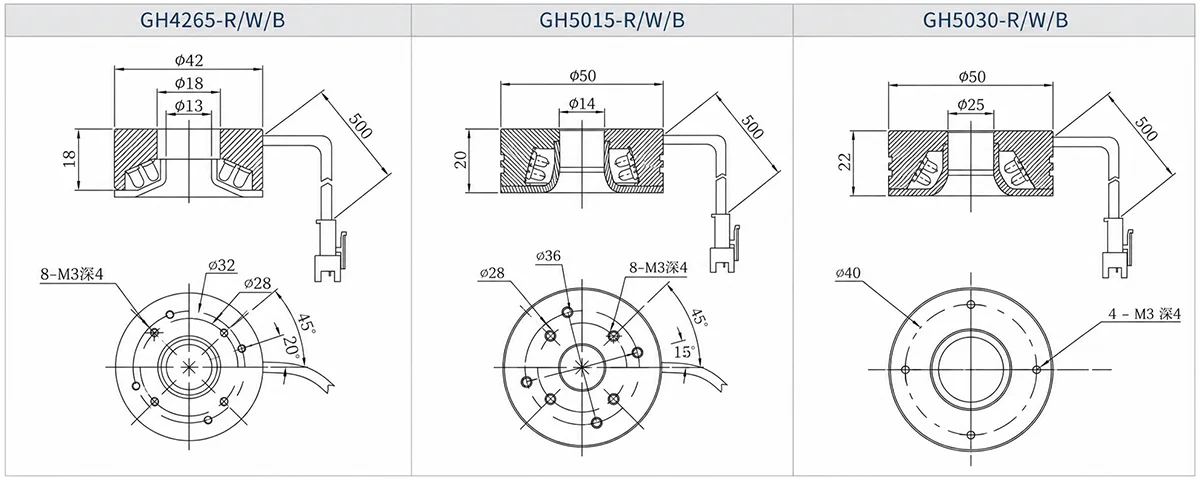

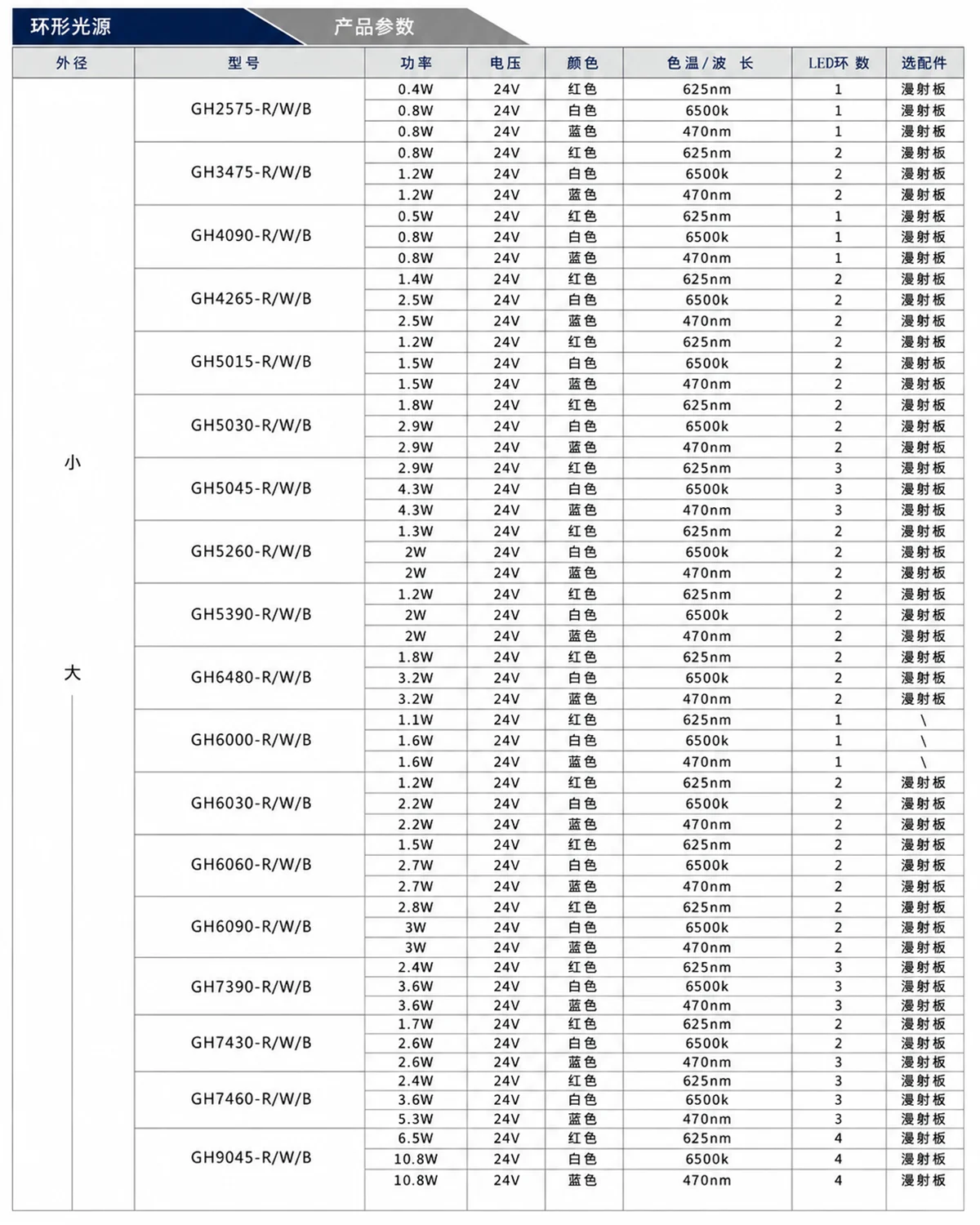

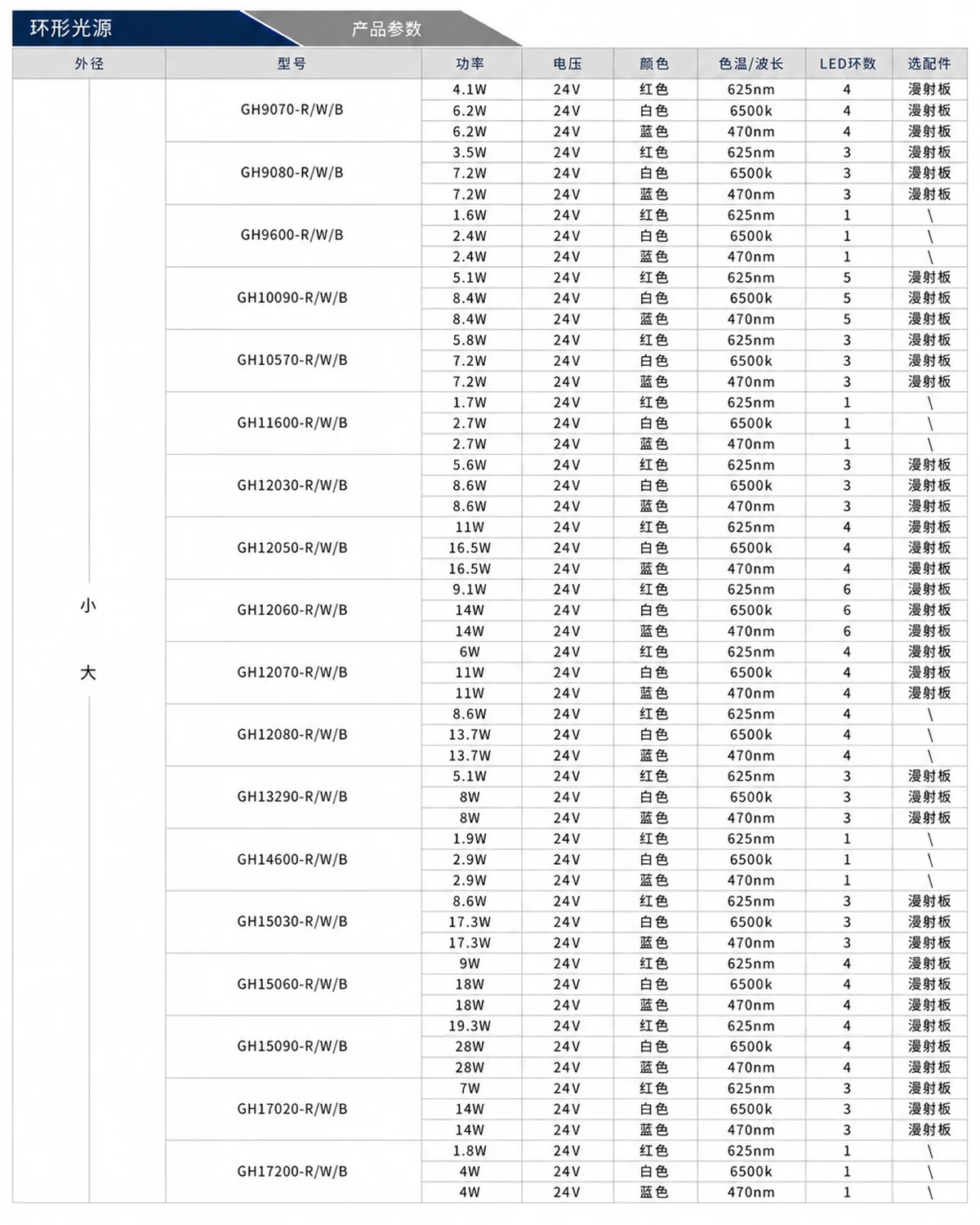

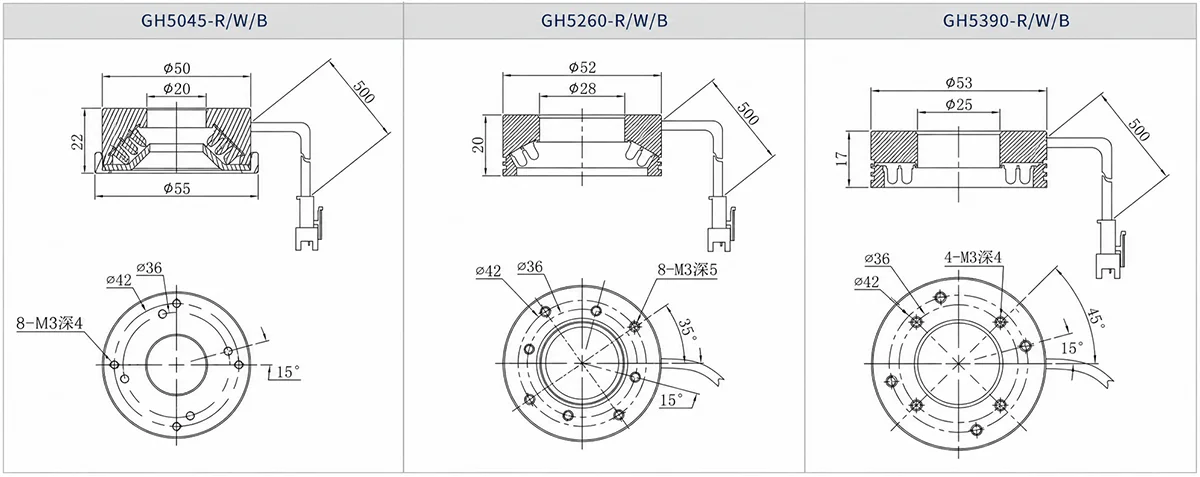

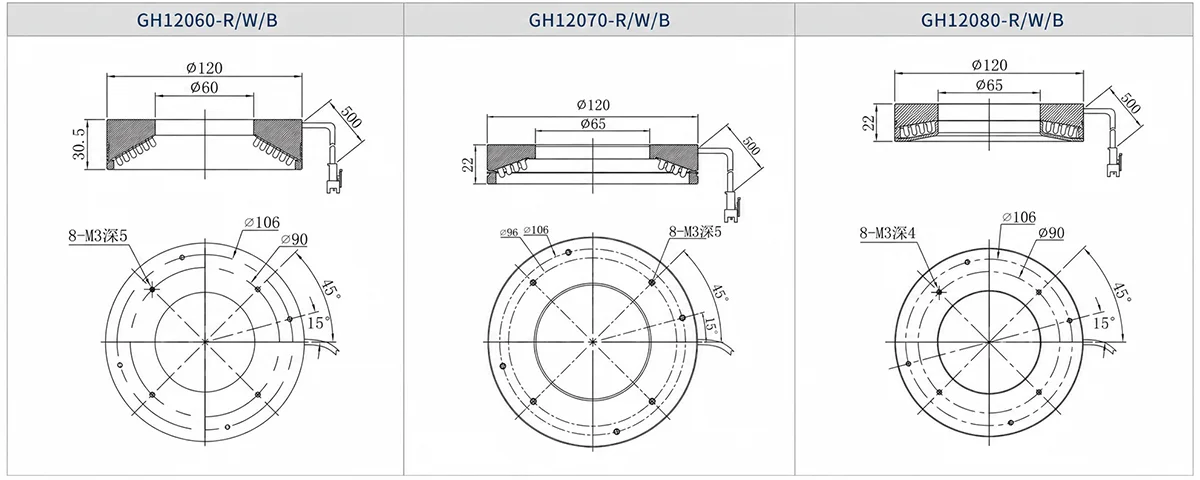

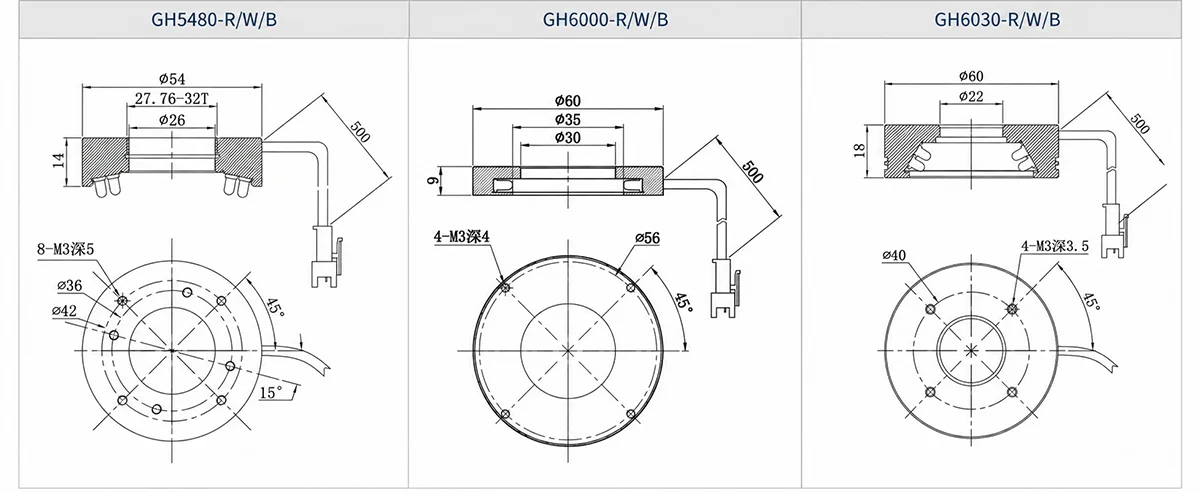

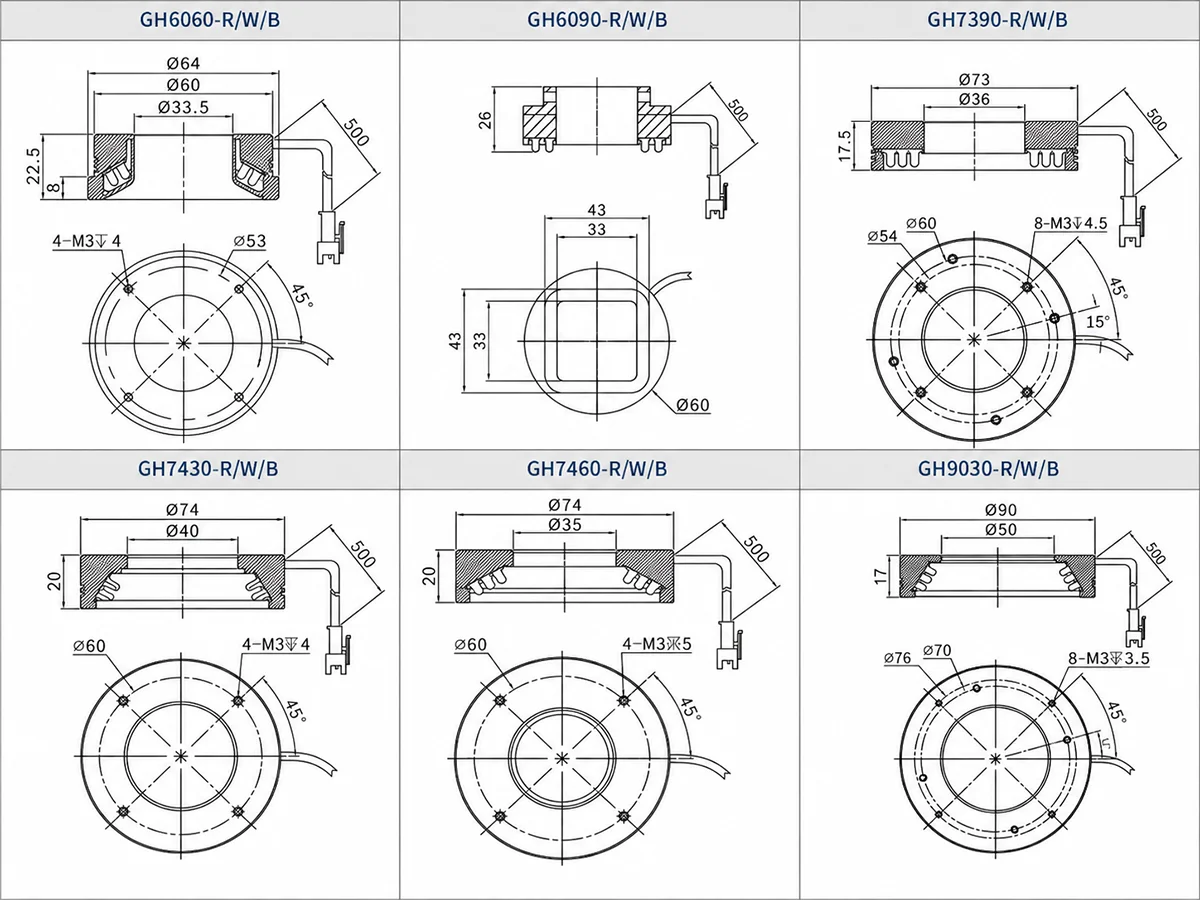

规格参数

典型应用

圆形产品尺寸测量

适用于轴类、垫片、密封圈、圆形五金件及精密零件的外径、内径、圆度、轮廓和边缘位置检测。

电子元器件字符识别

用于电阻、电容、连接器、继电器及其他电子元件表面的字符、型号、方向标识和印刷质量检测。

IC及半导体外观检测

用于IC封装、芯片和半导体零件的字符识别、引脚检查、边缘检测、缺口及表面外观检测。

PCB电路板检测

用于PCB基板、焊点、元器件有无、安装位置、丝印字符、极性方向及装配状态检测。

包装与标签检测

用于产品标签、条码、二维码、生产日期、印刷字符、包装完整性和标签位置检测。

精密零件外观检测

适用于金属件、塑胶件、紧固件及小型机械零件的划痕、缺口、毛刺、异物、装配状态和轮廓检测。

光源颜色选择建议

白光：颜色还原自然，适用于大多数常规外观、字符、标签和装配检测。

红光：适合轮廓、尺寸、字符及部分深色产品检测，可提高部分工件特征与背景之间的对比度。

蓝光：波长较短，有利于突出部分细小边缘、划痕及表面结构。

红外光：适用于可见光干扰较大，或对光源穿透能力有一定要求的检测项目。

紫外光：可用于荧光材料、胶水残留及特殊表面特征检测。

实际成像效果会受到工件颜色、材质、表面反光程度、相机灵敏度和镜头参数影响，建议正式选型前进行样品照明测试。还可查看 机器视觉光源选型方法， 了解对比度、亮度、均匀性、稳定性及散热等选型因素。

常见问题（FAQ）

1. 如何选择合适的环形光源尺寸？

需要综合考虑镜头外径、工作距离、检测视野、被测物尺寸和设备安装空间。光源中心孔应能够容纳镜头，光源外径则应覆盖主要检测区域。

2. 应该选择红光、白光还是蓝光？

白光适用于大多数常规外观检测；红光适合轮廓、尺寸和部分深色产品检测；蓝光可用于突出细小边缘及部分表面缺陷。建议根据实际样品测试后确定。

3. 所有型号都可以安装漫射板吗？

多数型号支持搭配漫射板，但部分特殊结构可能不适用。是否包含漫射板以及具体安装方式，需要根据所选型号确认。

4. 环形光源是否包含控制器？

光源与控制器通常根据项目需求分别配置。推荐配套控制器为VP-DPI2404-4-RS232T，具体控制器型号需根据光源功率、通道数量和控制方式选择。

5. 光源亮度可以调节吗？

可以。搭配适用的机器视觉光源控制器后，可根据相机曝光时间、工件反光程度和检测节拍调节照明亮度。

6. 可以定制绿色、红外或紫外光吗？

可以根据项目需求定制绿光、红外光、紫外光及其他照明方案。下单前需要确认所需波长、尺寸、功率、工作距离和交期。

7. 环形光源适合检测高反光金属吗？

可用于部分金属产品检测，但镜面或高反光表面可能出现明显亮斑。此类项目可搭配 偏振镜或光学滤镜， 也可根据工件表面形状改用 同轴光源 或 圆顶光源。

8. 光源可以长时间连续工作吗？

产品面向工业机器视觉应用，可用于自动化设备连续检测。实际使用寿命会受到工作亮度、环境温度和散热条件影响。

9. 产品对使用环境有什么要求？

建议在0–40℃、20–85%RH且无凝露的环境中使用，并保证光源周围具有合理的散热空间。

10. 是否支持延长线？

支持配置1米、3米或5米延长线，标准线长约为0.5米，具体附件需要根据型号和安装距离确认。

11. 可以提供非标定制吗？

可以。请提供被测产品图片、产品尺寸、检测视野、工作距离、相机与镜头型号、安装空间及需要检测的特征，技术人员可协助评估尺寸、颜色、照射角度和控制方案。

选型提示

不同型号对应的外径、中心孔、功率、LED环数和漫射板配置不同。询价或选型时，建议提供被测产品图片、检测项目、产品尺寸、工作距离、视野范围以及相机和镜头型号，以便匹配合适的环形光源。
