标准远心镜头 1/2英寸 13.42μm分辨率

产品介绍

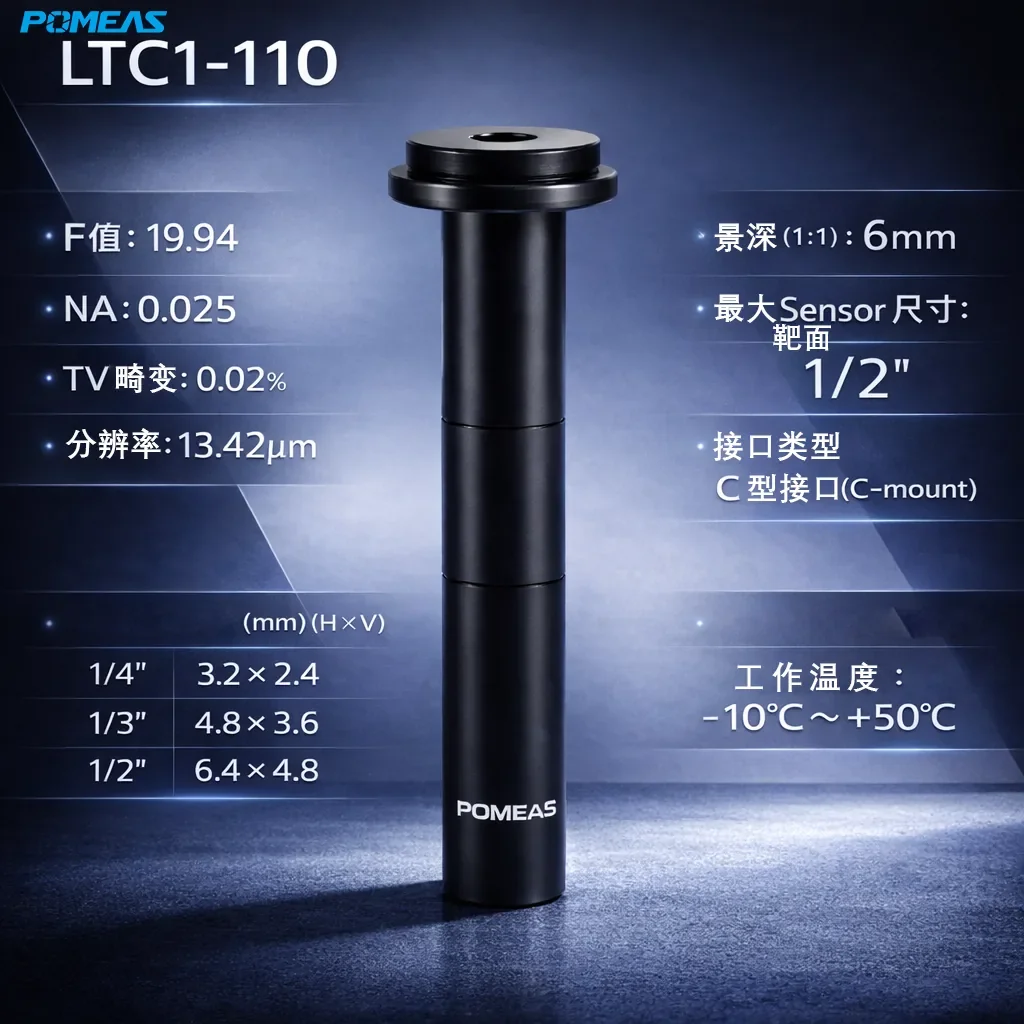

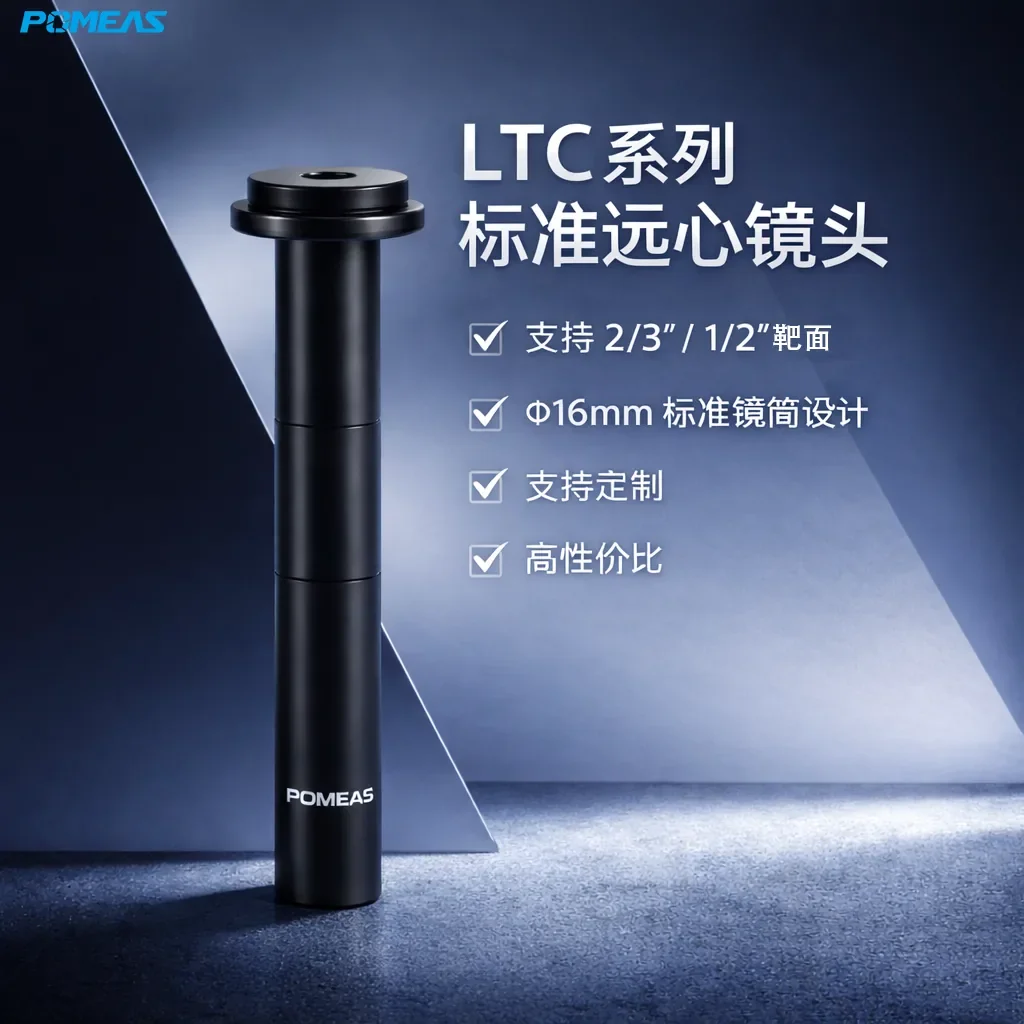

PMS-LTC1-110是一款标准远心镜头，属于机器视觉镜头与光学器件，采用远心光学设计与Φ16mm标准镜筒，F值为19.94，适用于精密测量、视觉定位与工业检测等场景。

镜头分辨率为13.42μm，TV畸变0.02%，景深达6mm，最大兼容1/2英寸工业相机传感器。较大的景深使其能够适应工件高度的一定变化，减少反复调焦，提升产线检测效率。

搭配1/2英寸传感器时，检测视野约为6.4mm × 4.8mm。需要了解远心镜头的选型与精度计算方法，可查看POMEAS机器视觉知识库。

主要特点

6mm大景深

景深达6mm，可覆盖较大的工件高度变化范围，适合多高度特征的混合检测。

远心光路设计

在一定范围内保持稳定的成像倍率，减少工件位置移动带来的尺寸读数波动。

低TV畸变

TV畸变0.02%，视野中心和边缘的几何一致性更好，有利于精确的轮廓与尺寸分析。

Φ16mm标准镜筒

结构紧凑，便于集成到各类自动化检测设备与多镜头布局中。

C型接口

与常见工业相机直接连接，更换与维护方便。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

精密尺寸测量

适用于小型工件的长度、孔径、间距等尺寸测量，远心成像有助于保持读数稳定。

多高度工件检测

6mm景深可覆盖工件台阶或高度差异，减少调焦次数。

视觉定位

可用于组装设备的定位与引导，提供稳定的图像基准。

外观检测

适合小型零件的边缘、划痕与表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野。

确认景深需求

工件高度变化较大时，优先核对景深是否覆盖全部检测高度。

照明搭配

轮廓测量建议搭配远心平行LED背光源；反光表面可选择同轴光源；一般表面检测可用环形光源。

1. PMS-LTC1-110 的景深有多少？

镜头景深为6mm，可在较大高度范围内保持成像清晰，适合有一定高度变化的工件检测。

2. 这款镜头的分辨率是多少？

镜头分辨率为13.42μm，可用于中小尺寸工件的轮廓与特征检测。

3. 最大支持多大的相机靶面？

最大兼容1/2英寸工业相机传感器，同时支持1/3英寸、1/4英寸等常见规格。

4. 搭配不同传感器时视野是多少？

搭配1/4英寸传感器时视野约为3.2mm × 2.4mm，1/3英寸约为4.8mm × 3.6mm，1/2英寸约为6.4mm × 4.8mm。

5. 镜头的畸变水平如何？

TV畸变为0.02%，配合远心光路设计，可保持较好的成像一致性。

6. 使用什么接口？

采用C型接口（C-mount），与常见工业相机兼容。

7. 镜筒直径是多少？

采用Φ16mm标准镜筒设计，便于设备布局与安装。

8. 是否支持定制？

支持按客户需求定制，可联系POMEAS提交工件尺寸、相机参数与检测要求后确认方案。
