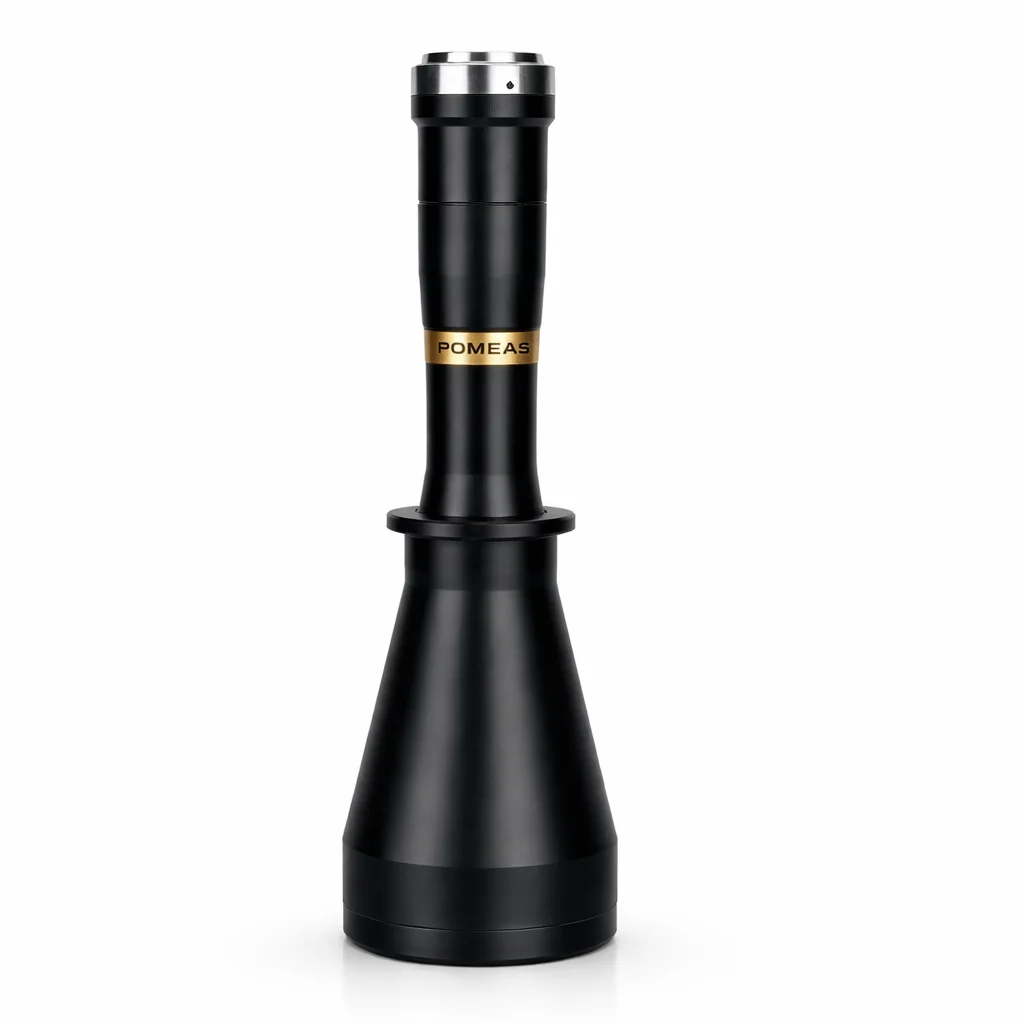

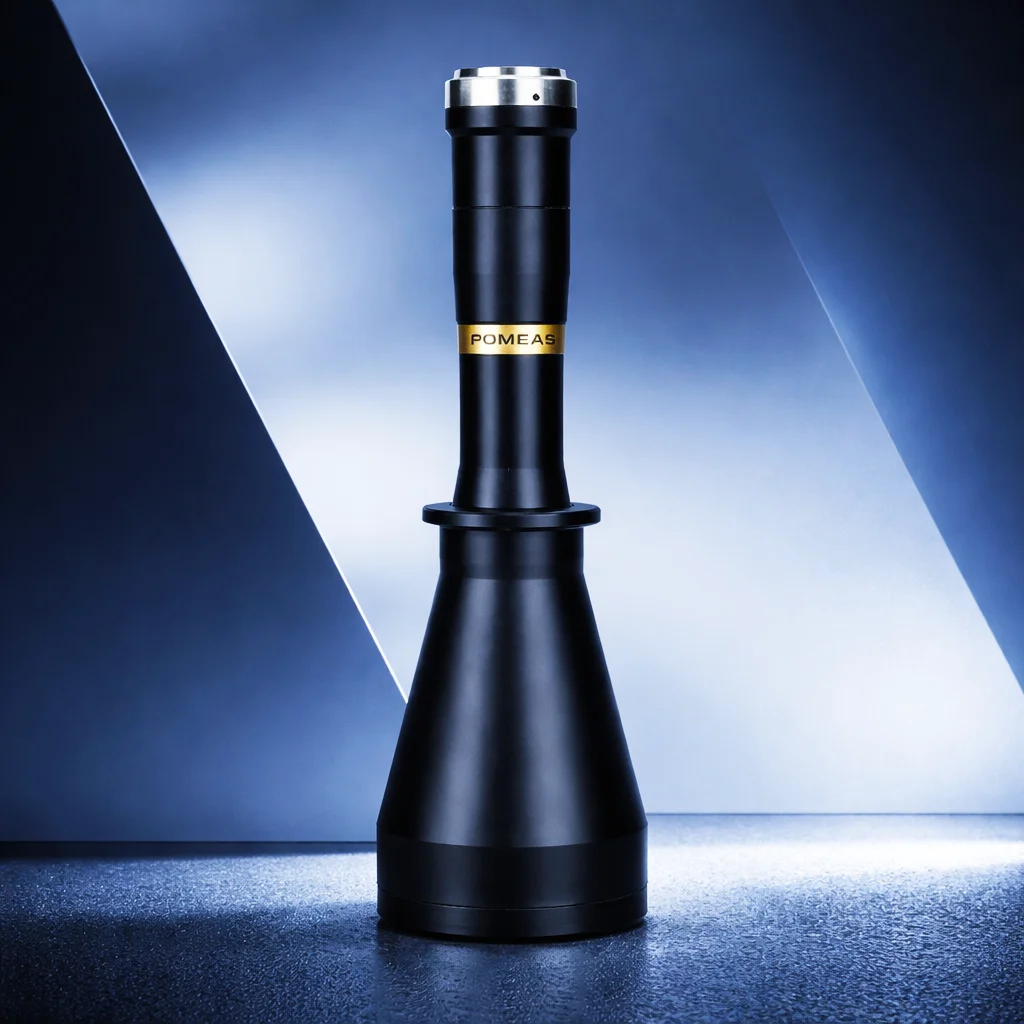

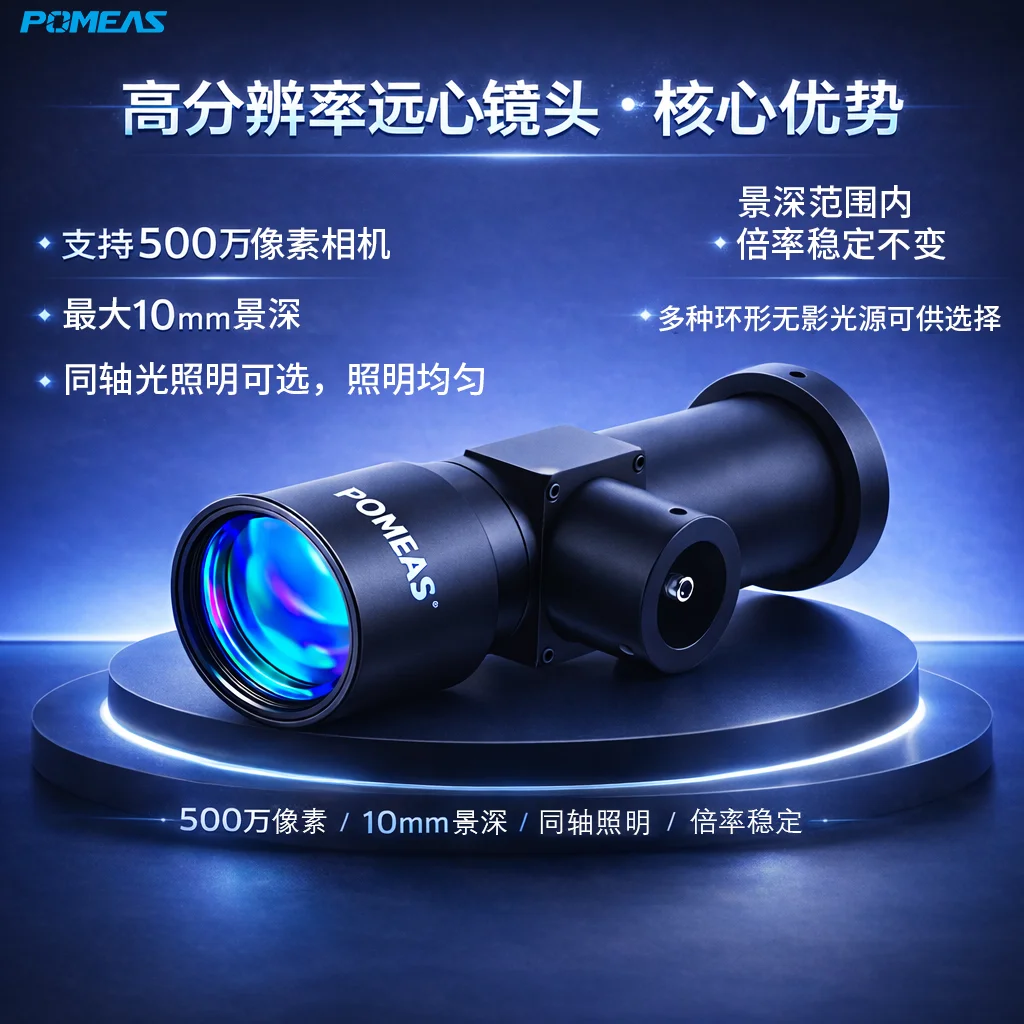

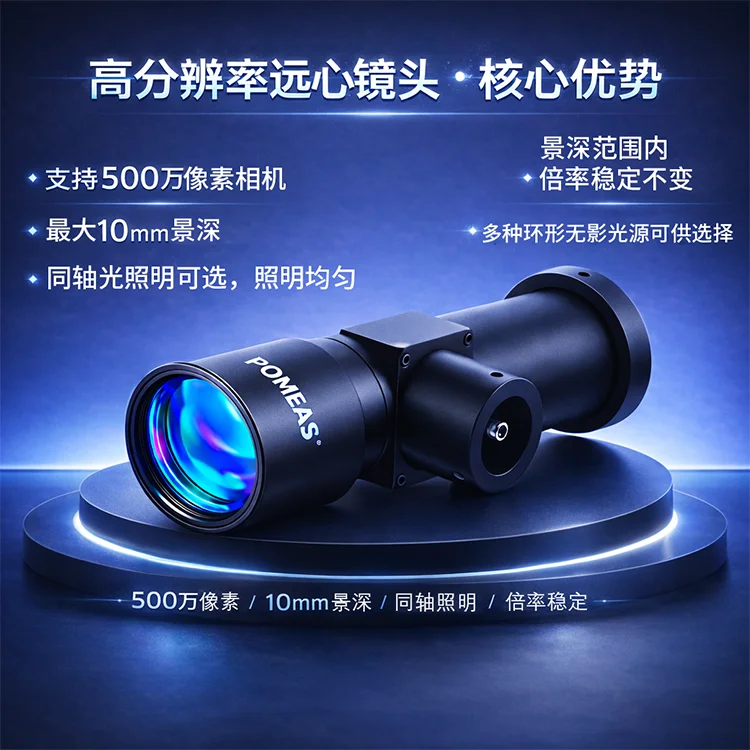

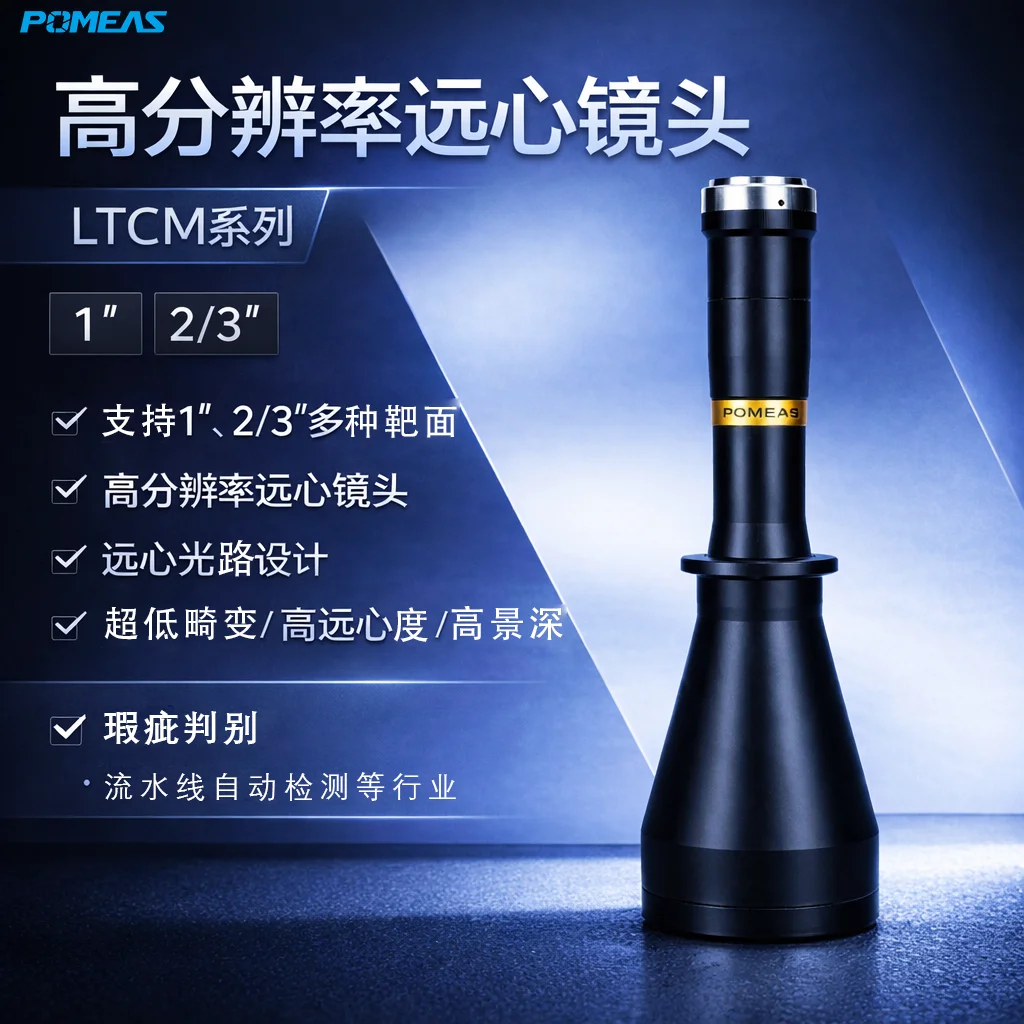

0.2X大视野双远心镜头高景深WD180工业镜头

产品介绍

这款高分辨率双远心镜头属于机器视觉镜头与光学器件，专为工业自动化、机器视觉检测及精密尺寸测量设计。镜头采用0.2X光学倍率和双侧远心光学结构，可在较大检测范围内获得清晰、稳定的工件轮廓，减少因工件高度变化、安装位置变化或视角变化产生的成像误差。

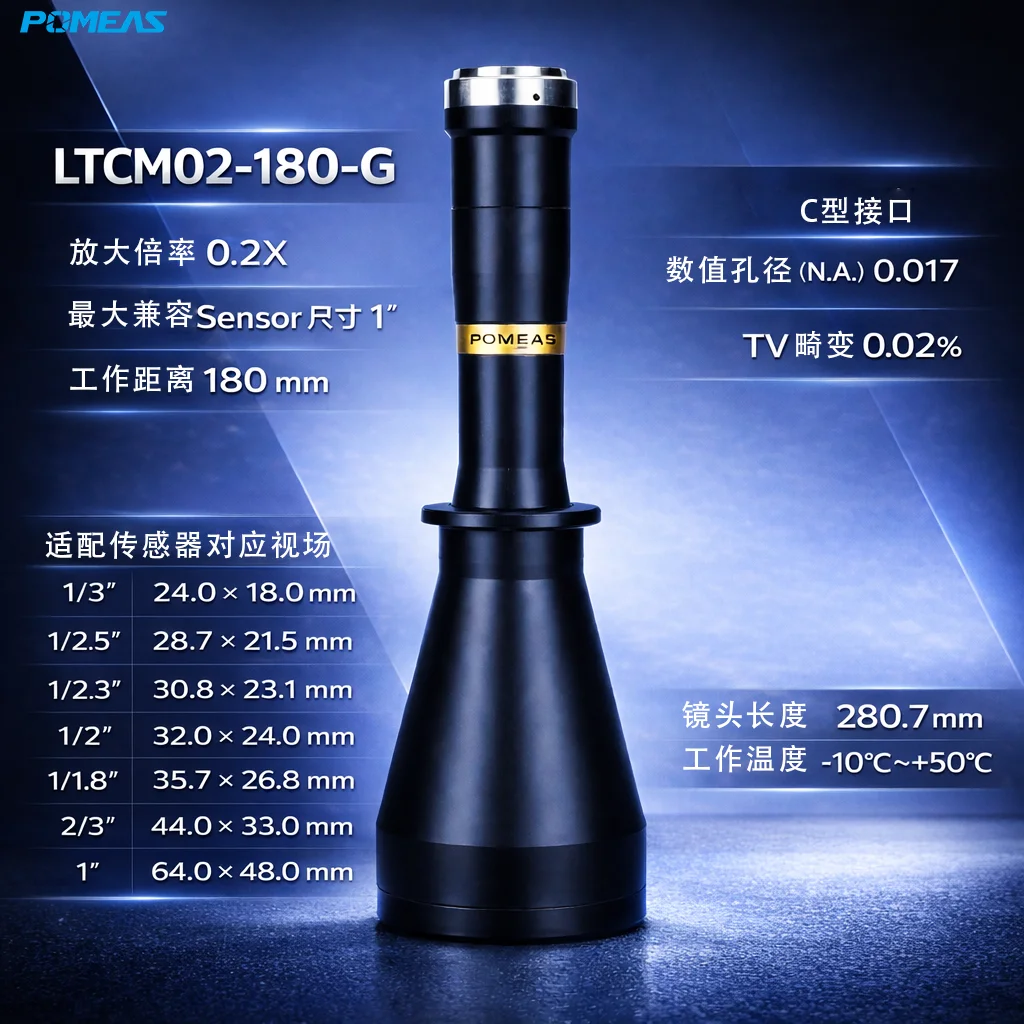

产品工作距离为180mm，最大兼容1英寸工业相机传感器。搭配1英寸传感器时，可获得约64.0mm × 48.0mm的检测视野，适合较大尺寸工件、阵列结构以及多个目标的整体成像。

镜头采用低畸变光学设计，在扩大检测视野的同时，仍能将不同视野位置的几何误差控制在较小范围内，可用于轮廓提取、尺寸测量、孔位分析、视觉定位及外观缺陷检测。需要了解更多镜头、相机、光源和检测精度的匹配方法，可查看POMEAS机器视觉知识库。

主要特点

大视野双远心设计

采用物方与像方双侧远心光学设计，在较大检测范围内保持更稳定的成像倍率，有助于减少普通镜头常见的近大远小、边缘变形和视角偏差问题。

0.2X光学倍率

0.2X倍率适合观察较大尺寸工件。搭配1英寸工业相机时，检测视野可达到约64.0mm × 48.0mm，能够减少相机移动和多次拍摄，提高检测效率。

180mm工作距离

较长的工作距离为工件、夹具、光源和自动化机构预留了更充足的安装空间，便于集成到尺寸测量设备、视觉检测平台及自动化生产线中。

低畸变成像

镜头TV畸变低至0.02%，有助于减少画面中心与边缘位置的几何偏差，提高边缘提取、轮廓识别和尺寸计算的稳定性。

高分辨率图像输出

镜头可清晰呈现阵列孔、LED结构、滤光片边缘、二维码、印刷图案和ITO线路等细节，为后续图像处理和检测算法提供稳定的图像基础。

稳定工业结构

产品采用简洁、稳定的机械结构设计，可适应常见工业环境，并采用C型接口，便于与工业相机及机器视觉系统集成。

技术亮点

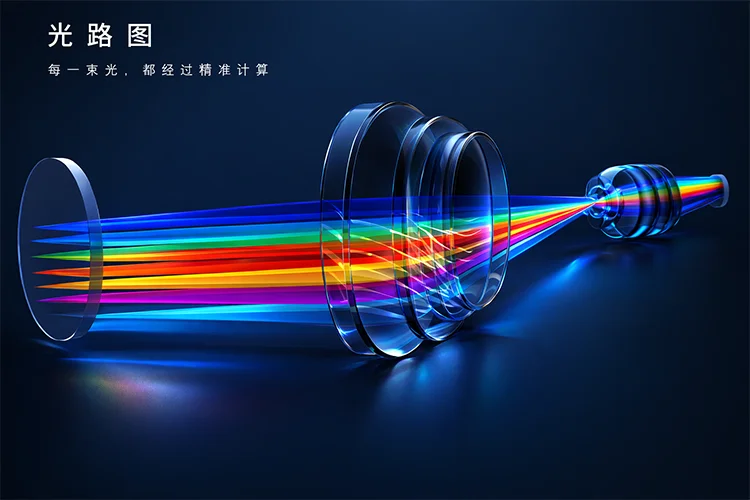

双侧远心光学结构

普通工业镜头容易受到工件高度和安装位置变化的影响，使同一工件在不同位置出现尺寸变化。双侧远心设计能够改善这种透视误差，使工件在一定景深范围内移动时，图像倍率保持相对稳定。

该特性特别适用于尺寸测量、轮廓比对、孔径检测和位置判断等对图像一致性要求较高的应用。

大视野与测量精度兼顾

大视野镜头在扩大检测范围后，通常容易出现分辨率下降或视野边缘畸变增大的问题。这款镜头通过远心光学和低畸变设计，在覆盖较大工件的同时，保持不同视野区域的成像一致性。

对于阵列产品或大尺寸平面工件，可以在一次拍摄中获取更多检测区域，减少平台移动和图像拼接次数。

适配多种相机传感器

镜头可搭配不同尺寸的工业相机传感器使用。传感器尺寸越大，可获得的检测视野越大，其中最大兼容1英寸传感器。

常见传感器对应视野参考：

• 1/3英寸传感器：约24.0mm × 18.0mm
• 1/2英寸传感器：约32.0mm × 24.0mm
• 2/3英寸传感器：约44.0mm × 33.0mm
• 1英寸传感器：约64.0mm × 48.0mm

实际视野会受到工业相机有效感光尺寸、安装状态及项目调试条件影响，选型时应结合工件尺寸和检测精度确认。

低畸变精密测量

0.02%的TV畸变有助于降低视野边缘的形变，使直线、圆孔、间距和轮廓在图像中保持更接近真实的几何关系。

对于精度要求较高的测量项目，建议在镜头完成安装后，对相机、镜头和测量软件进行整套标定，以进一步提高测量结果的一致性。

适合自动化设备集成

180mm工作距离方便在镜头与工件之间安装环形光源、同轴光源、条形光源或其他照明装置，也能为机械夹具、传送机构和检测平台预留空间。

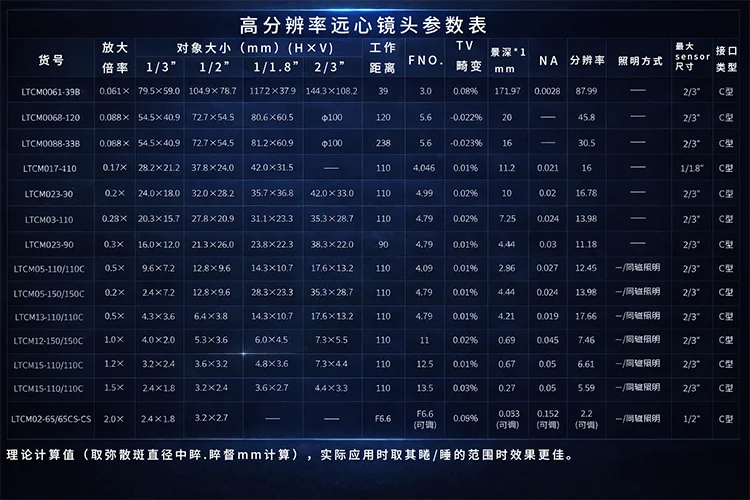

规格参数

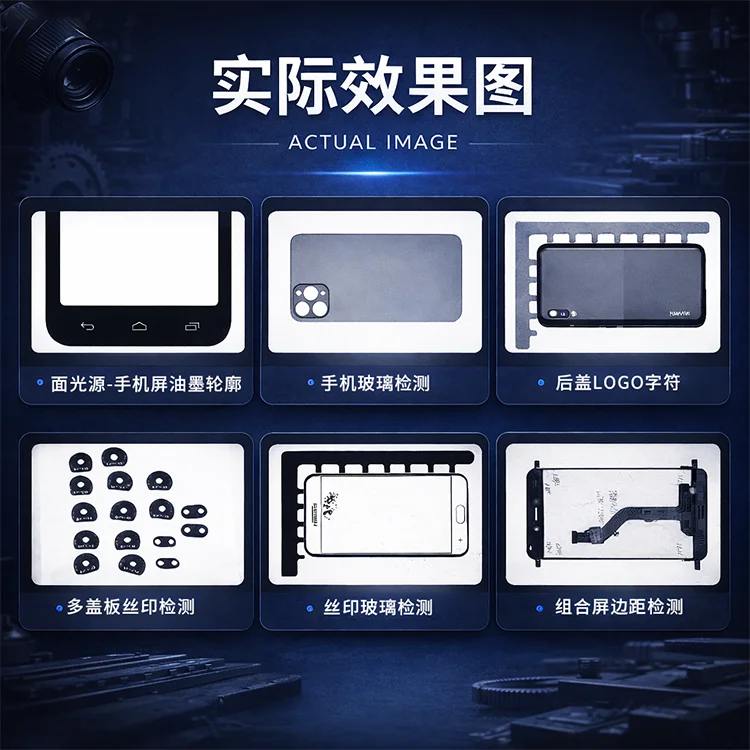

典型应用

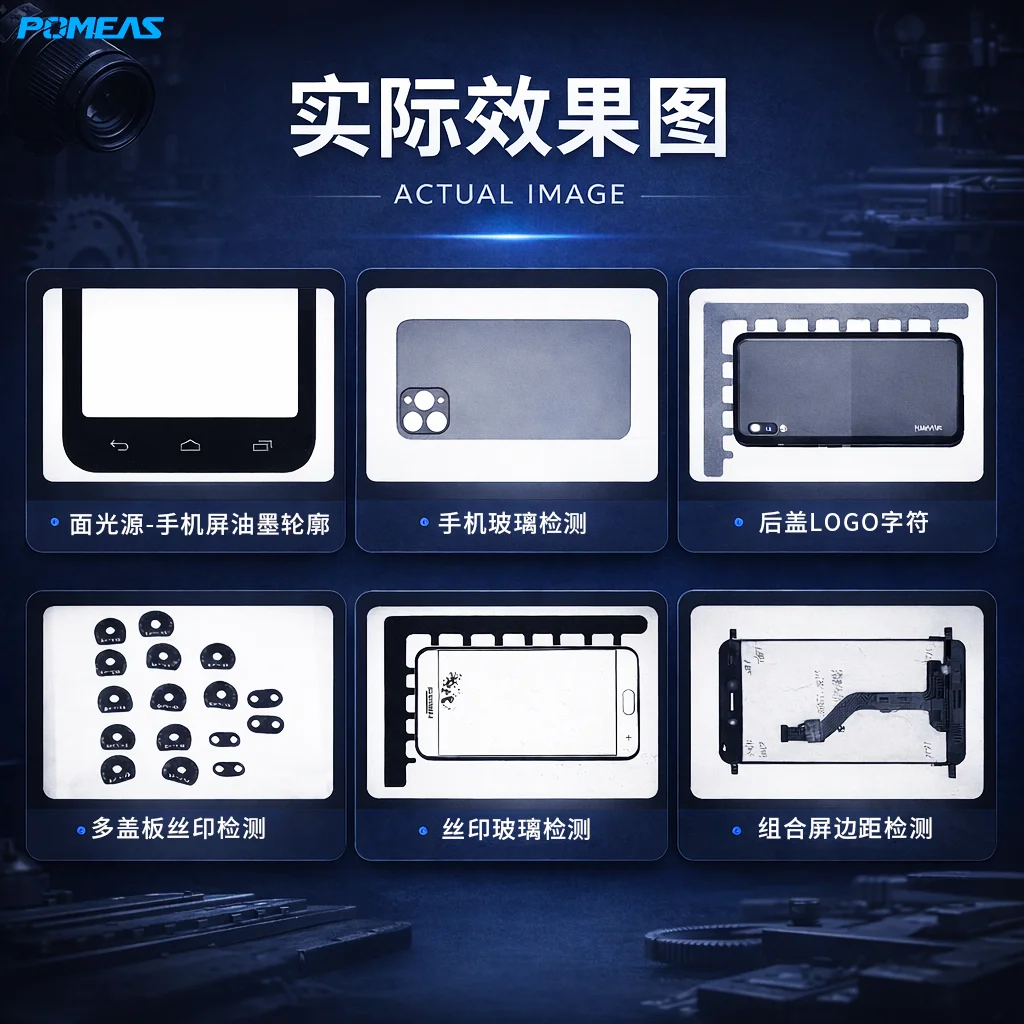

该镜头适用于精密加工、半导体、3C电子、包装印刷、食品加工和ITO检测等工业视觉场景。

精密加工件检测

适用于阵列通孔、孔径、孔距、槽宽、边缘和整体轮廓检测，可一次覆盖较大区域，减少多次拍摄产生的位置误差。

半导体及LED检测

可用于LED阵列、晶圆结构、芯片排列、封装位置及外观一致性检测，帮助识别排列异常、边缘缺损和位置偏移。

摄像头滤光片检测

适用于摄像头滤光片、玻璃片及小型光学元件的边缘缺口、破损、裂纹、位置和外形检测。

二维码及印刷检测

可用于二维码、字符、标签和印刷图案的完整性、位置及清晰度检测，适合包装印刷和产品追溯应用。

ITO线路检测

适用于ITO导电线路、细线结构和透明导电图形的轮廓观察，可用于检查断线、连接异常及局部缺陷。

食品标签与合格证检测

可用于产品合格证、标签、印刷字符和图案完整性检测，判断标签是否存在、位置是否正确以及印刷内容是否清晰。

大尺寸工件精密测量

适用于较大尺寸零件的长度、宽度、孔径、孔距、间距、边缘和轮廓测量，可用于自动化在线检测或离线测量设备。

选型说明

选择这款双远心镜头前，建议确认以下项目：

工件整体尺寸

工件需要完全进入有效检测视野，并预留一定边缘空间，避免工件轮廓紧贴画面边缘。

最小检测特征

需要提供最小孔径、最小缺陷、最细线路或最小字符尺寸，以确认镜头与相机组合是否具备足够的成像分辨率。

工业相机传感器尺寸

不同传感器尺寸对应不同检测视野。需要根据工件尺寸，在检测范围和图像分辨率之间进行平衡。

相机像元尺寸和分辨率

相机分辨率越高，不代表最终检测精度一定越高，还需要结合镜头分辨率、视野范围、光源、标定方式和算法共同判断。

安装空间

镜头长度约280.7mm、直径约Φ95mm，设备设计时应预留镜头、相机、固定支架和光源的安装空间。产品采用C型接口，安装前还应确认相机接口及支架结构是否匹配。

照明方式

轮廓和尺寸测量通常可搭配远心平行LED背光源，获得更清晰的边缘轮廓；对照明均匀性要求较高的场景，可查看机器视觉平行面光源。反光表面、线路或字符检测，则需要根据工件材质选择同轴光、环形光或其他照明方式。

常问问题（FAQ）

1. 这款镜头主要适合什么检测项目？

主要适用于大视野精密尺寸测量、工件轮廓检测、孔径与孔距测量、视觉定位、阵列结构检测及表面缺陷观察。

典型对象包括阵列通孔、LED、摄像头滤光片、二维码、ITO线路、标签和较大尺寸精密零件。

2. 双远心镜头和普通工业镜头有什么区别？

普通镜头容易出现透视变化，工件靠近镜头时图像会变大，远离镜头时图像会变小。

双远心镜头可以在一定范围内保持更稳定的成像倍率，并改善视野边缘的光线角度，更适合高精度尺寸测量和轮廓比对。

3. 这款镜头的放大倍率是多少？

镜头放大倍率为0.2X，主要用于大视野成像和较大尺寸工件检测。

4. 镜头的工作距离是多少？

标准工作距离为180mm。实际安装时需要根据工件高度、治具结构、光源厚度及设备空间预留适当距离。

5. 最大可以适配多大的工业相机？

镜头最大兼容1英寸工业相机传感器。搭配1英寸传感器时，检测视野约为64.0mm × 48.0mm。

6. 可以搭配小尺寸传感器使用吗？

可以。镜头可搭配1/3英寸、1/2英寸、2/3英寸等多种尺寸的工业相机，但传感器尺寸不同，最终获得的检测视野也不同。

7. 这款镜头适合尺寸测量吗？

适合。双远心结构和低畸变设计可以提高工件轮廓及尺寸信息的稳定性，适合长度、宽度、孔径、孔距、间距和外形轮廓测量。

8. TV畸变0.02%代表什么？

TV畸变用于描述图像几何形状与实际物体之间的偏差。数值越低，画面边缘的弯曲和变形通常越小。

0.02%的低畸变设计有助于提高视野中心和边缘区域的测量一致性。

9. 是否可以直接根据镜头参数确定测量精度？

不能只根据镜头参数直接确定整套系统的最终测量精度。

实际精度还会受到工业相机分辨率、像元尺寸、视野范围、光源、机械稳定性、标定方式和图像算法等因素影响，需要结合完整配置评估。

10. 应该搭配什么光源？

如果主要检测工件轮廓、外形、孔径和间距，建议优先考虑远心平行LED背光源或平行面光源。

如果检测金属、玻璃、滤光片、ITO线路或印刷字符，则需要根据表面反光情况选择同轴光、环形光、条形光或其他专用光源。

11. 是否支持非标定制？

若项目对倍率、工作距离、视野、接口或安装尺寸有特殊要求，需要向技术人员提交工件尺寸、相机参数及检测要求后确认。需要在同一设备中切换大视野和局部细节时，也可以了解远心电动连续变倍镜头。

12. 选型时需要提供哪些信息？

建议提供工件尺寸、最小检测特征、目标检测精度、工业相机型号、传感器尺寸、像元大小、安装空间、工作距离、工件高度变化及现场照明条件。提交以上信息后，可联系POMEAS获取镜头、相机与光源选型建议。
