30–265mm远心平行LED背光源｜机器视觉轮廓检测

产品介绍

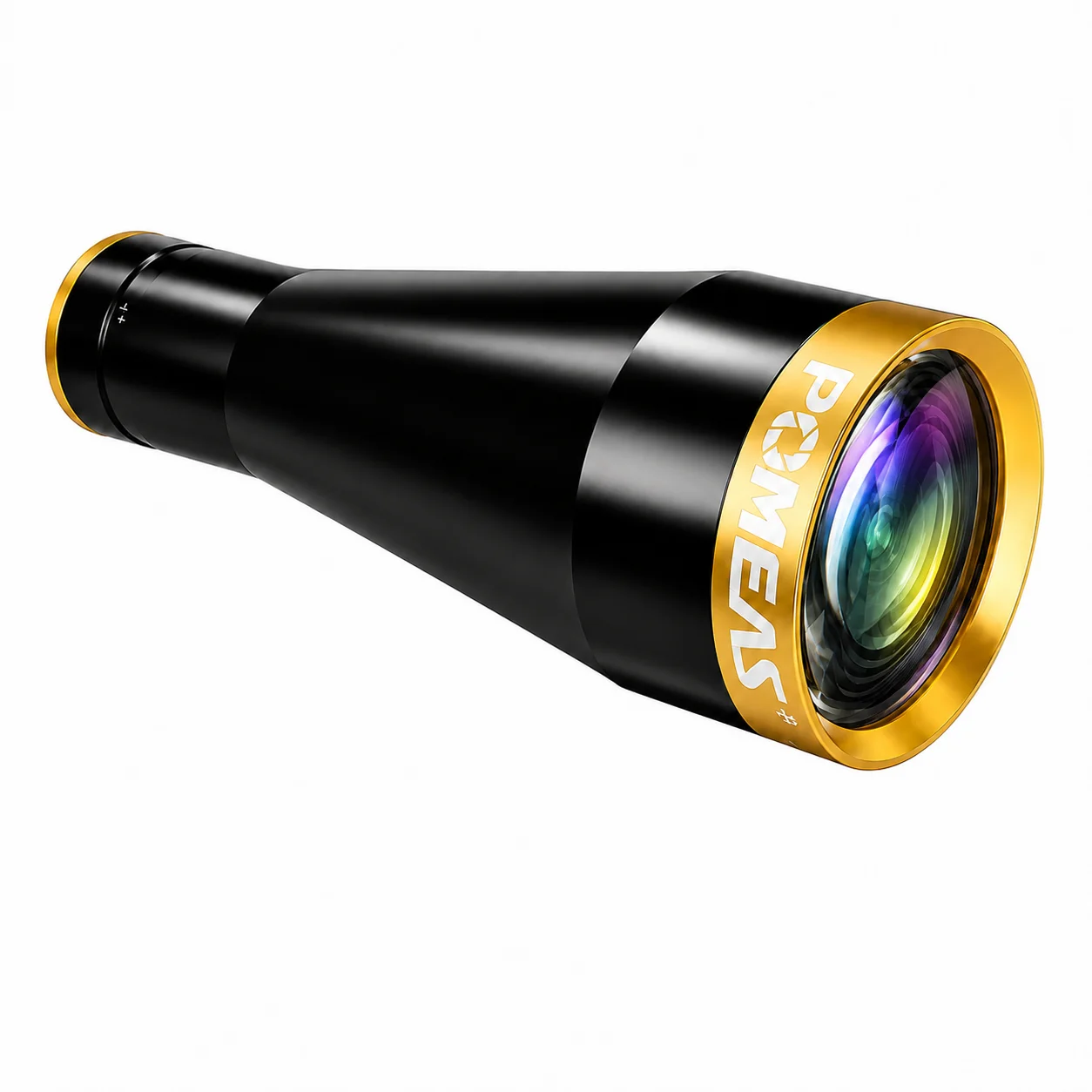

POMEAS远心平行LED背光源是一款面向 工业机器视觉检测 和精密尺寸测量的背光照明产品。光源通过内部光学结构对LED光线进行准直，使输出光线具有更好的方向一致性，可在被测工件背面形成清晰、稳定的高对比度照明背景。

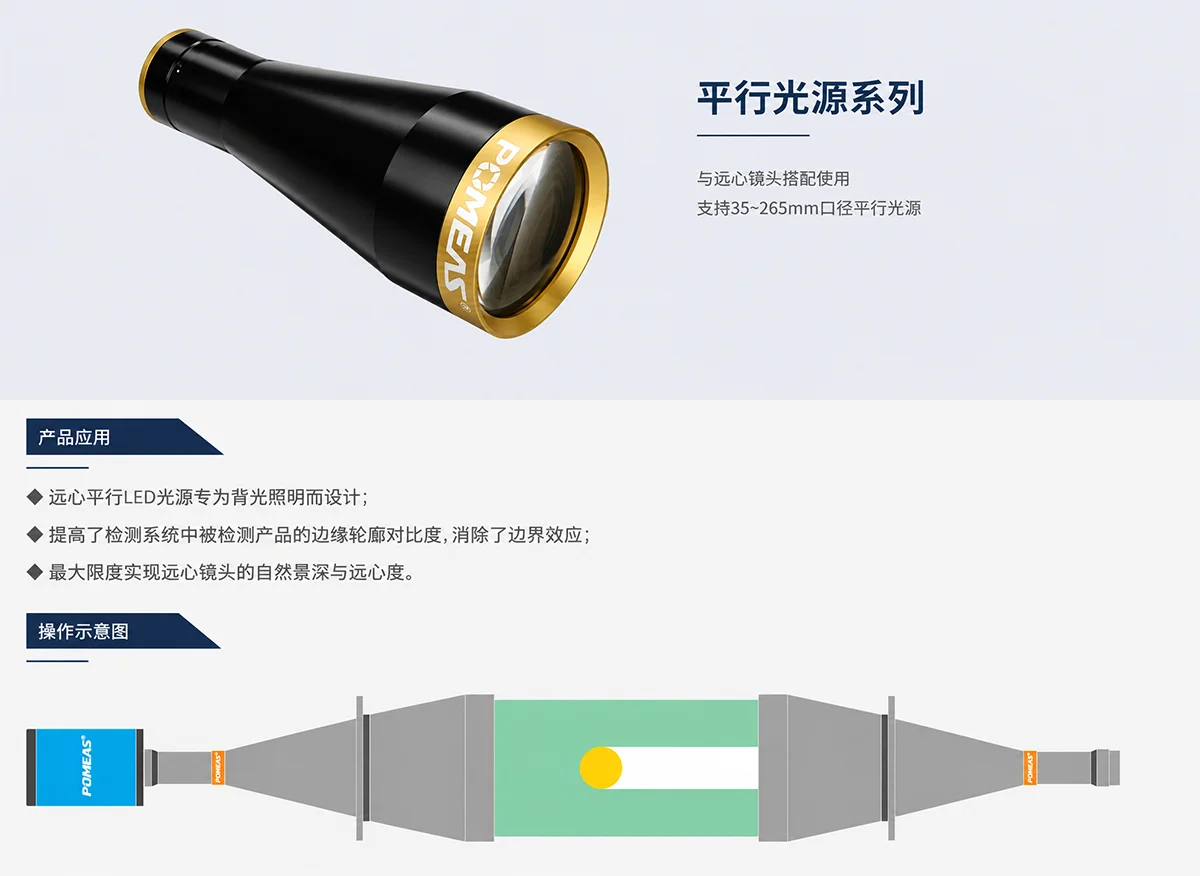

检测时， 平行光源 通常安装在被测物体背面，并与工业相机及 远心镜头 配合使用。工件遮挡光线后形成清晰的明暗轮廓，有助于视觉系统准确提取产品边缘、外形、孔位、间距及尺寸信息。

相比普通漫射背光，平行光照明能够减少光线从工件边缘绕射或扩散造成的边界模糊，提高轮廓边缘对比度，并有助于发挥远心镜头在景深和远心成像方面的优势。

该系列提供30mm、60mm、100mm、145mm、189mm和265mm六种光束直径，工作距离覆盖45–500mm，并支持红光、绿光、蓝光和白光选择，可满足不同工件尺寸、检测视野及设备安装空间的需求。

主要特点

轮廓增强

形成高对比度的工件剪影，使产品边缘和外形轮廓更加清晰，便于视觉算法稳定识别。

平行光照明

通过准直光学结构降低光线发散，减少普通背光照明可能产生的边缘扩散和边界模糊。

适配远心镜头

可与远心镜头组成精密视觉测量系统，提高轮廓成像的一致性，适合尺寸测量和边缘定位。

多种光束直径

提供30–265mm多种规格，可根据工件尺寸、相机视野和安装距离选择合适型号。

多种光色可选

支持红光、绿光、蓝光和白光，可根据工件材料、相机响应及环境光条件进行选择。

适合自动化集成

可用于自动化生产线、在线检测设备、视觉测量平台及精密零件检测系统。

技术亮点

高对比度轮廓成像

平行LED背光源能够使工件与明亮背景之间形成明显的明暗差异，帮助工业相机获得清晰的边缘轮廓，降低后续图像处理和边缘识别难度。

减少边界效应

方向一致性较高的光线能够减少工件边缘出现光线扩散、虚边和轮廓膨胀等现象，使视觉系统获得更加稳定的尺寸边界。

优化远心成像效果

与远心镜头配合使用时，平行光源可帮助检测系统充分发挥远心镜头的自然景深和远心度优势，适合对轮廓一致性要求较高的检测项目。

多规格视野覆盖

不同型号的光束直径分别为30mm、60mm、100mm、145mm、189mm和265mm，可覆盖小型精密零件到较大工件的轮廓检测需求。

灵活工作距离

各型号工作距离有所不同，整体覆盖45–500mm，可根据设备内部空间、远心镜头位置和检测视野进行匹配。

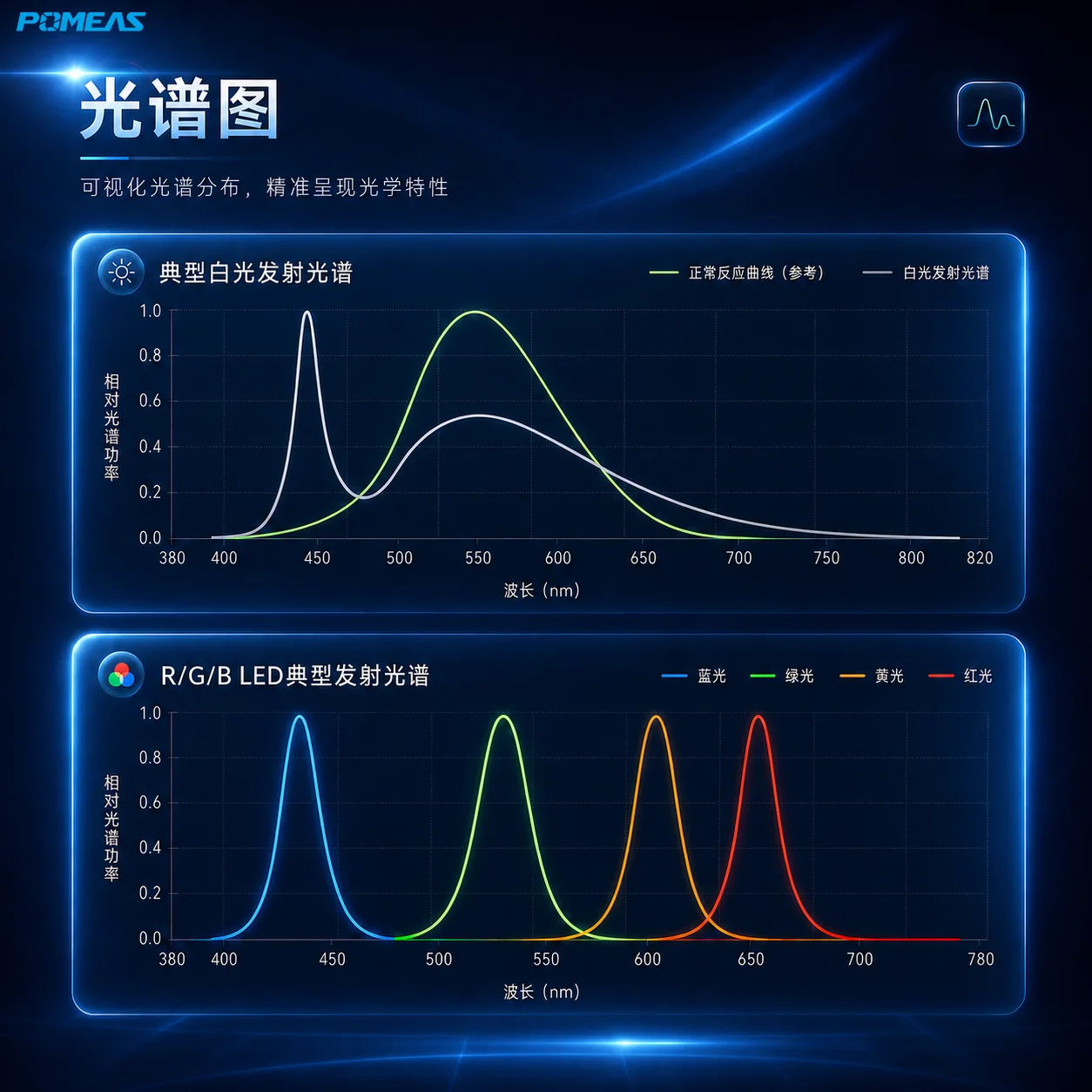

多光谱选择

红、绿、蓝、白四种LED颜色可针对不同材料和检测环境进行选择，有助于获得更合适的图像亮度和对比度。

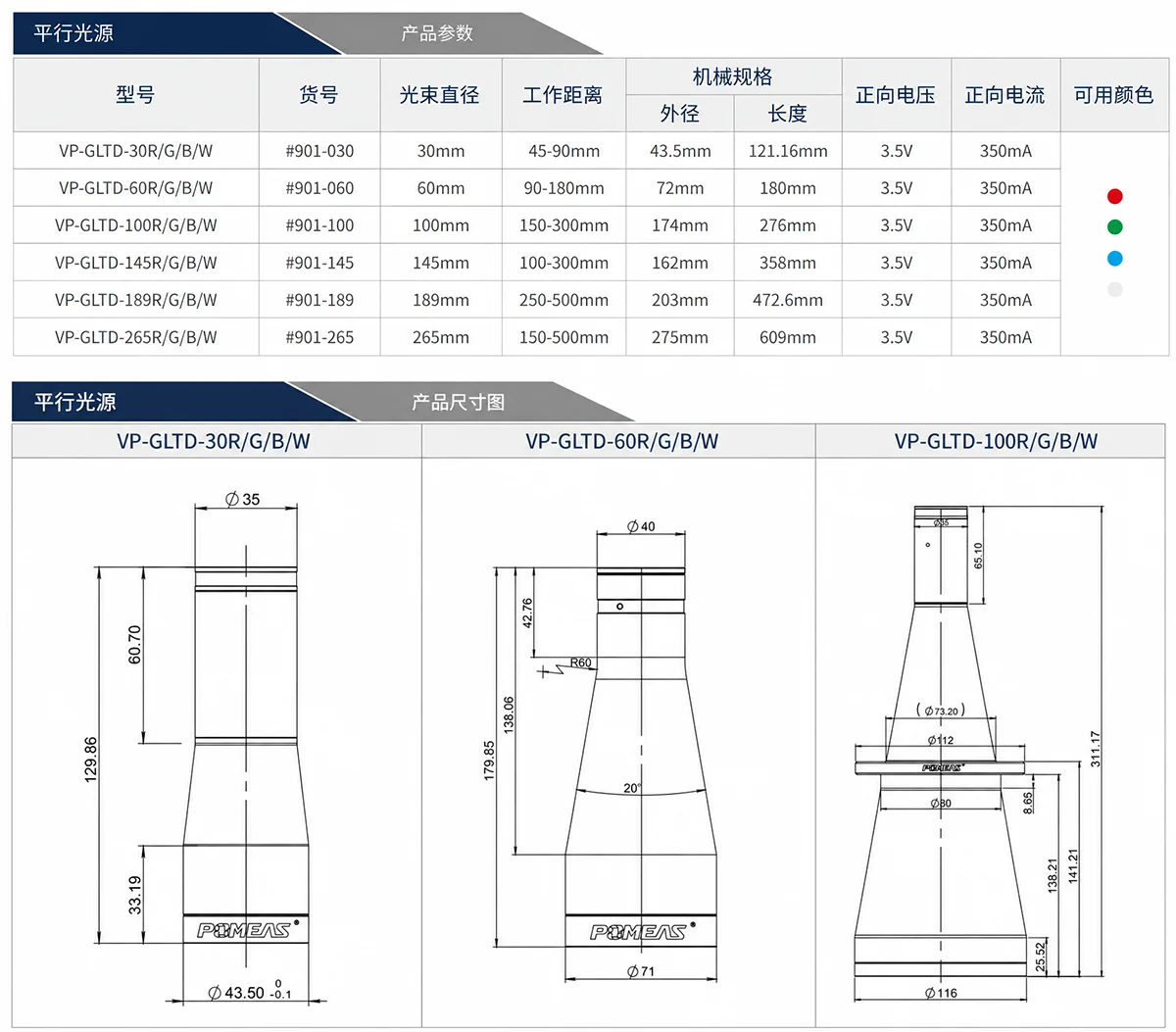

产品参数

产品类型：远心平行LED背光源

光束直径：30mm、60mm、100mm、145mm、189mm、265mm

工作距离：45–500mm，具体范围根据型号选择

可选颜色：红光、绿光、蓝光、白光

正向电压：3.5V

正向电流：350mA

适配镜头：远心镜头

主要检测方向：轮廓提取、边缘检测、位置识别和尺寸测量

产品系列：VP-GLTD系列

以上参数来自产品资料中的规格表。不同型号的外径、长度和工作距离不同，选型时应根据具体检测需求确认。

型号规格

VP-GLTD-30系列：光束直径为30mm，推荐工作距离为45–90mm，适合小型精密零件和紧凑型检测设备。

VP-GLTD-60系列：光束直径为60mm，推荐工作距离为90–180mm，适合中小尺寸工件轮廓检测。

VP-GLTD-100系列：光束直径为100mm，推荐工作距离为150–300mm，适合较大视野的尺寸测量项目。

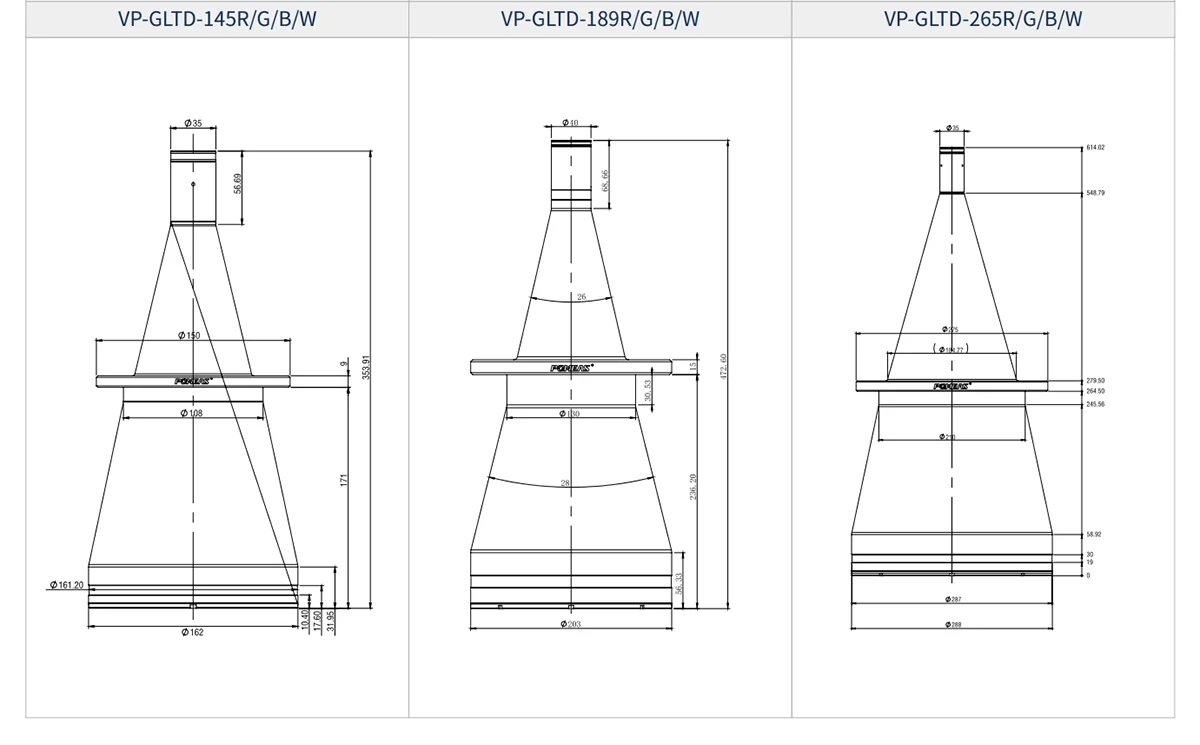

VP-GLTD-145系列：光束直径为145mm，推荐工作距离为100–300mm，可用于中大型工件的轮廓成像。

VP-GLTD-189系列：光束直径为189mm，推荐工作距离为250–500mm，适合长工作距离和较大视野检测。

VP-GLTD-265系列：光束直径为265mm，推荐工作距离为150–500mm，适合大尺寸工件或较大检测区域。

规格参数

典型应用

• 精密机械零件外形轮廓检测
• 轴类、套筒及圆柱工件外径测量
• 冲压件、垫片及薄片零件尺寸检测
• 孔径、孔距及孔位检测
• 连接器端子和引脚位置检测
• 电子元件外形及装配位置判断
• 工件长度、宽度和间距测量
• 产品有无、方向和位置识别
• 自动化生产线在线尺寸检测
• 远心镜头视觉测量系统背光照明
• 多工件同步轮廓检测
• 高对比度剪影成像

选型建议

选择平行光源时，应首先确认相机实际检测视野和工件最大尺寸。光束直径需要完整覆盖检测区域，并建议在工件边缘之外预留一定照明余量，避免工件靠近光束边界时出现亮度下降。

其次应根据设备内部空间和镜头安装位置选择合适的工作距离。不同型号对应的工作距离不同，安装距离过近或过远都可能影响光束覆盖范围和成像效果。

光色需要结合工件材料、环境光和工业相机的光谱响应进行选择。红光通常适合获得稳定的黑白轮廓图像；绿光在部分尺寸测量系统中具有较好的相机响应；蓝光适合部分精细边缘检测；白光适用于需要较宽光谱照明的应用。

对于精密尺寸测量项目，建议将平行光源、远心镜头、工业相机和视觉软件作为完整系统进行选型。用户也可以使用 POMEAS远心镜头选型工具 初步筛选镜头，并通过实际样品测试确认最终成像效果。

常见问题 FAQ

1. 什么是远心平行LED背光源？

远心平行LED背光源是一种用于工业机器视觉检测的背光照明产品。它能够输出方向一致性较高的光线，使被测工件形成清晰的剪影轮廓，适合边缘识别和尺寸测量。

2. 平行光源和普通背光源有什么区别？

普通背光源的光线发散角相对较大，工件边缘可能出现虚边或光线扩散。平行光源的光线方向更加一致，可减少边界模糊，使轮廓边缘更加清晰。

3. 这款光源必须搭配远心镜头吗？

该系列主要为远心视觉系统设计，与远心镜头配合使用时能够获得更好的轮廓成像效果。也可根据实际检测需求搭配其他机器视觉镜头，但建议先进行样品测试。

4. 如何选择光束直径？

光束直径应大于或等于相机的实际检测视野，并完整覆盖工件。选择时还要考虑镜头倍率、工件尺寸和安装距离。

5. 产品有哪些尺寸规格？

标准光束直径包括30mm、60mm、100mm、145mm、189mm和265mm六种规格。

6. 支持哪些光源颜色？

标准支持红光、绿光、蓝光和白光。具体颜色应根据工件材料、相机响应和检测环境选择。

7. 工作距离是否固定？

不同型号具有不同的推荐工作距离，整体范围为45–500mm。实际安装时需要按照对应型号的参数进行配置。

8. 可以用于表面划痕检测吗？

这款产品主要用于工件轮廓、边缘和尺寸检测。表面划痕、凹坑、纹理或印刷检测通常需要使用 环形光源、 低角度光、 同轴光源 或其他表面照明方式。

9. 可以用于在线自动检测吗？

可以。平行光源可集成到自动化生产线、在线尺寸检测设备、视觉分选系统和精密测量平台中。

10. 是否需要配套控制器？

产品资料标注的正向电压为3.5V、正向电流为350mA。实际使用时需要根据型号、光色和接线方式选择匹配的恒流驱动或光源控制器，不能直接按普通24V机器视觉光源接线。

11. 是否支持定制？

可根据实际项目需求确认是否能够定制光束直径、光源颜色、安装结构、线缆长度及控制方式，具体以技术评估结果为准。

12. 选型前需要提供哪些信息？

建议提供工件尺寸、检测视野、工作距离、远心镜头型号、工业相机型号、安装空间、检测项目以及样品图像。信息越完整，越容易匹配合适的光源规格。

机器视觉背光照明技术参考

需要进一步了解背光照明的工作方式及应用范围，可以参考 Cognex机器视觉照明指南 以及 Basler背光照明技术说明。 外部资料仅作为机器视觉照明原理参考，具体产品参数及选型请以POMEAS技术资料和样品测试结果为准。
