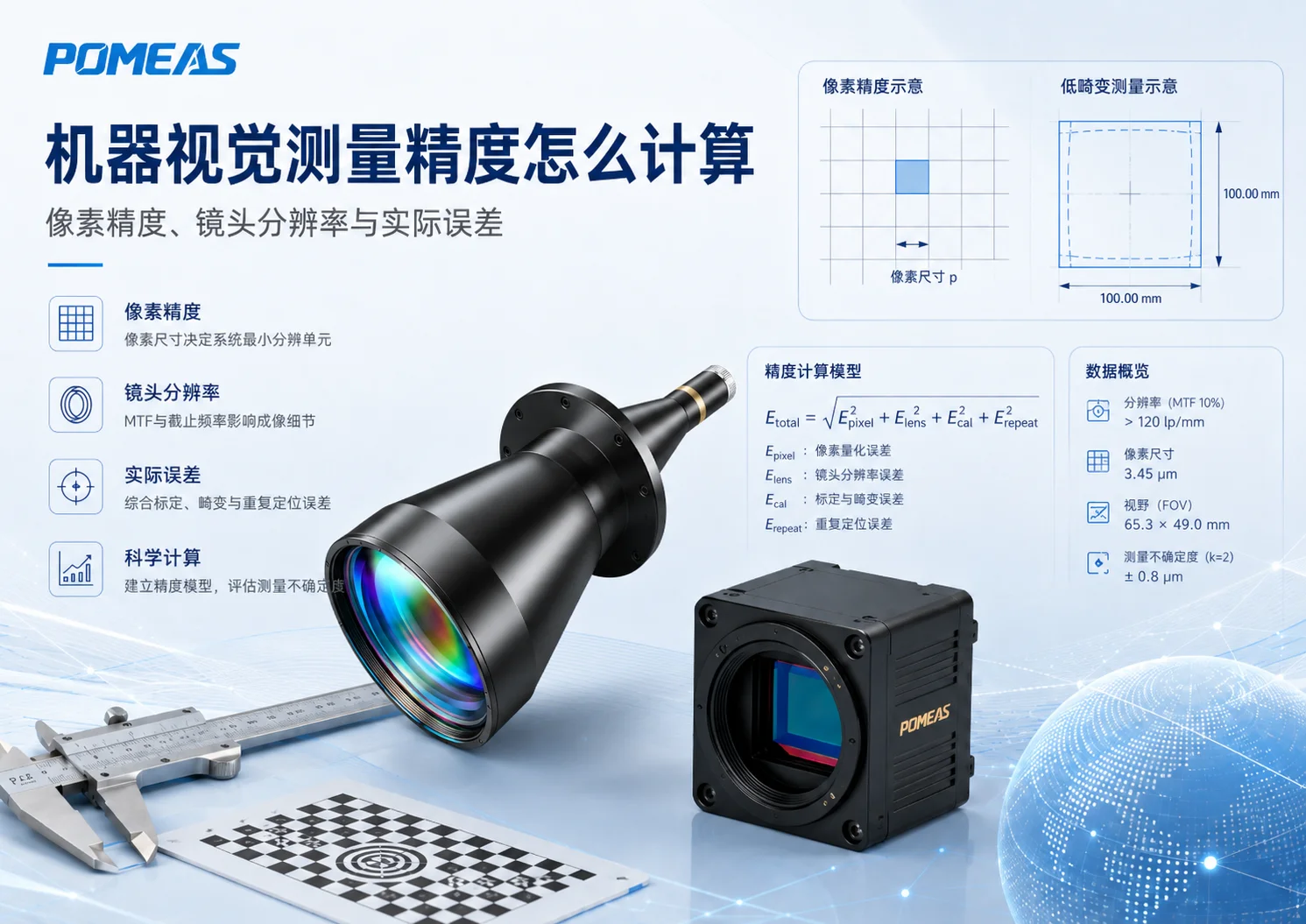

机器视觉测量精度怎么计算：像素当量、镜头分辨率与实际误差

快速回答：机器视觉系统的测量精度，不能直接用“视野除以像素数量”得出。这个公式计算的是一个像素在工件表面对应多大的实际尺寸，也就是物方像素尺寸或像素当量。它可以用于初步判断配置是否合理，但不能直接等同于设备最终能够稳定达到的测量精度。

我是Tiger。在实际跟客户沟通时，我经常会遇到这样的需求：客户给出一个视野、一台工业相机和一个目标精度，希望我们直接判断这套配置能不能测到0.01 mm、10 μm，甚至更小。

这类问题我一般不会只看相机像素，也不会一开始就承诺最终精度。更稳妥的做法是先计算理论像素当量，再检查镜头解析力、成像对比度、畸变、景深、标定、机械稳定性和重复测量结果。

如果把理论像素尺寸直接当成最终测量精度，很容易出现一种情况：参数表看起来满足要求，但实际图像边缘不稳定，同一个工件反复测量时结果一直波动。

一、先分清几个容易混淆的概念

在讨论机器视觉精度之前，需要先区分像素当量、分辨能力、重复精度和实际测量误差。这几个概念经常被放在一起使用，但它们并不是同一件事。

简单来说，像素当量告诉我们图像采样得有多细；重复精度告诉我们多次测量是否稳定；准确度则告诉我们测量值和真实值之间相差多少。

同一个配置，三个数各不相同

把上面几个概念落到一台具体设备上，差别立刻看得见。以 2.0X 远心镜头 + 3.4 μm 像元相机为例：

• 物方像素当量 e ＝ 3.4 ÷ 2.0 ＝ 1.70 μm/px（算术值，不是实测结果）。
• 镜头物方分辨率 R_镜 ＝ 8 μm（PMS-LTC2-110C 的官方数据手册值）。
• 系统物方分辨率 R_系 ≈ max(R_镜, e) ＝ 8 μm —— 瓶颈在镜头，不在相机。
• 测量准确度：以上都不是。单边不确定度按工程经验量级 (1–3) × e ≈ 1.7–5.1 μm（估算），实际能达到的水平只能由实件标定与重复测量得出。

1.70、8、1.7–5.1 这三个数相差数倍，却常常在同一个项目里被当成同一个数来回引用。由此得到三条判断规则：第一，换更小像元的相机无法把系统推到 R_镜 以下，真正要验算的是 p ≤ β × R_镜，低于这条线只是在过采样。第二，像素当量漂亮不等于精度高，两者不能互为证据。第三，光学上能被分辨的特征，若在图像上不产生对比度，仍然检不出来——照明是第四道独立门槛。

因此正确的判断顺序是：先定必须看到的最小特征，再看 R_镜 是否够用，再看 e 能否在该特征上留下足够像素，然后在实件上验证对比度，最后才谈需要守住的准确度指标。相关阅读：远心镜头倍率、靶面、视野与工作距离计算方法、1.1 英寸相机匹配远心镜头。

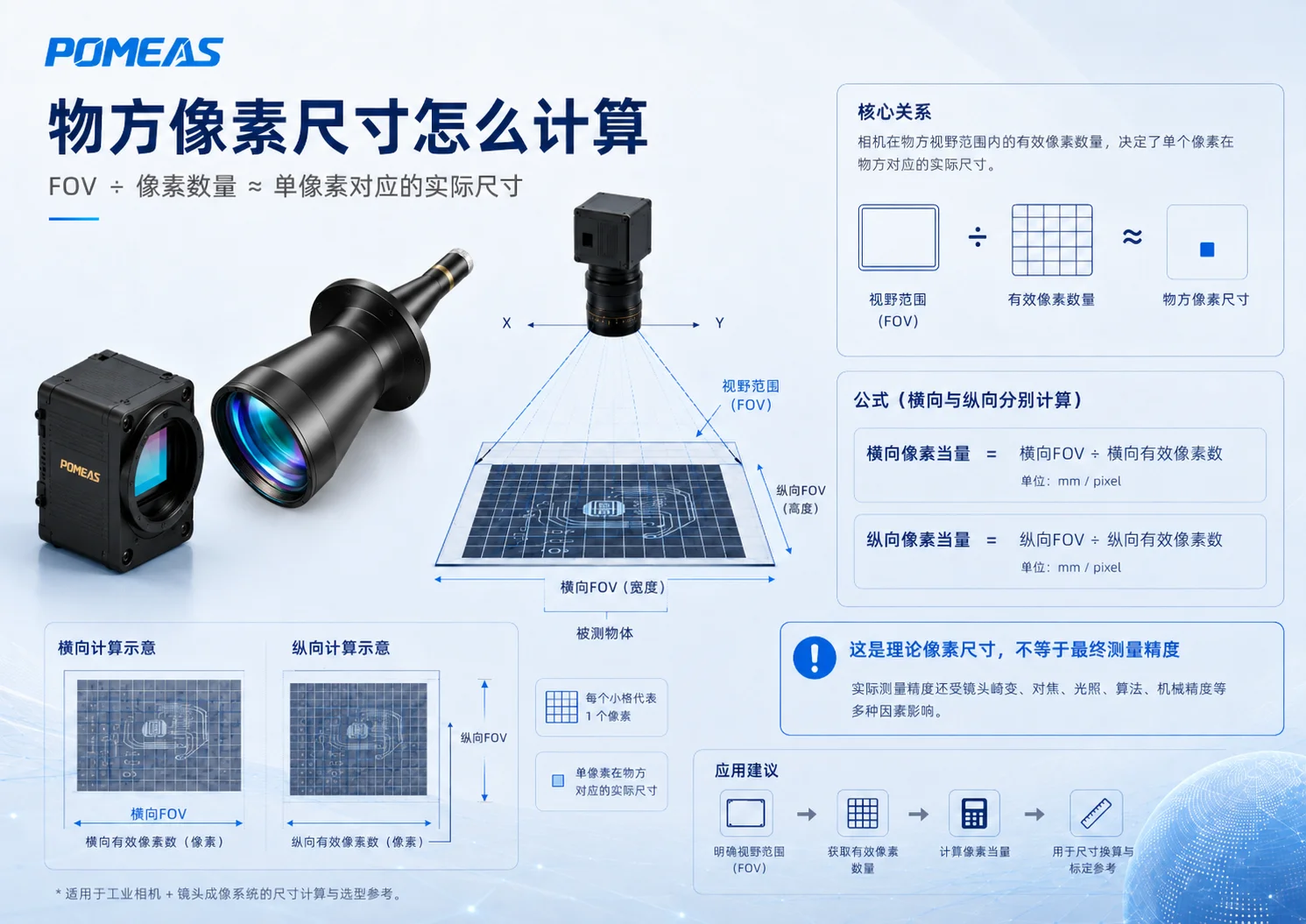

二、物方像素尺寸怎么计算

机器视觉项目中最常用的初步计算，是将物方视野FOV除以对应方向的有效像素数量。

横向物方像素尺寸：

横向FOV ÷ 横向有效像素数量

纵向物方像素尺寸：

纵向FOV ÷ 纵向有效像素数量

常用单位是mm/pixel或μm/pixel。计算时横向和纵向应分别进行，不能只算一个方向后直接套用到另一个方向。

计算案例：60 mm视野配5000横向像素

假设系统的横向视野为60 mm，相机实际参与测量的横向有效像素数量为5000像素：

60 mm ÷ 5000 pixel = 0.012 mm/pixel

换算后是：

0.012 mm/pixel = 12 μm/pixel

这个结果说明，在横向方向上，一个相机像素对应工件表面约12 μm。

如果需要区分0.05 mm的尺寸变化，那么0.05 mm在图像上大约对应：

0.05 mm ÷ 0.012 mm/pixel ≈ 4.17 pixel

从图像采样角度看，这个尺寸变化占据了多个像素，具备进一步评估的基础。但这仍然不能证明系统最终可以稳定测到0.05 mm，因为还没有考虑镜头、光源、边缘提取、标定和机械结构等因素。

如果需要区分的尺寸变化只有0.01 mm，那么它在图像上只对应约0.83个像素。此时即使软件支持亚像素计算，项目风险也会明显增加，需要重新评估视野、相机分辨率、镜头和实际成像质量。

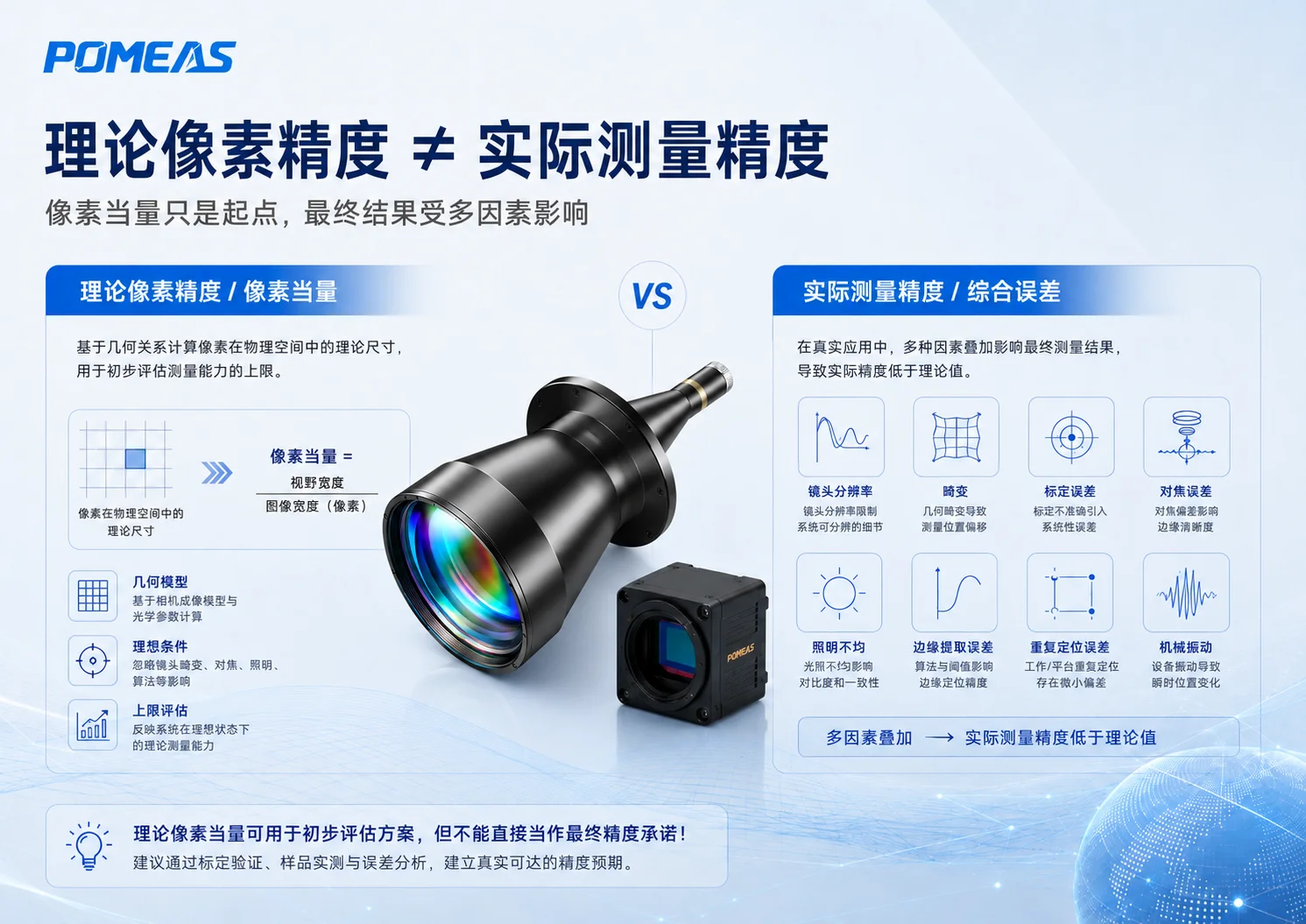

三、为什么理论像素尺寸不等于实际测量精度

理论像素当量只描述图像的采样间隔，它默认镜头能够完整解析细节、工件边缘清晰、光源稳定、标定准确、设备没有振动，而且算法能够稳定找到同一个边缘位置。

但在真实项目中，这些条件通常不会同时处于理想状态。

1. 镜头可能没有把细节真正解析出来

相机像素数量再高，如果镜头的解析能力不足，图像中的边缘仍然会发虚。此时相邻像素记录到的并不是清晰的亮暗变化，而是一段较宽的灰度过渡区域。

所以选择镜头时，不能只看“支持多少万像素”。还要结合相机靶面、像元尺寸、视野范围、镜头倍率以及中心和边缘的实际成像表现。

2. 畸变会让不同位置的尺寸换算关系发生变化

普通FA工业镜头通常存在一定程度的几何畸变。即使中心区域的尺寸换算比较准确，靠近视野边缘时，也可能出现位置偏移或比例变化。

通过标定可以补偿一部分畸变，但标定板质量、标定范围、标定姿态和算法模型都会影响最终结果。

3. 工件高度变化会引起倍率变化

使用普通镜头进行尺寸测量时，如果工件表面不在同一个高度，或者工件上下浮动，成像倍率可能随工作距离变化。

这也是精密尺寸测量经常使用远心镜头的原因。远心镜头可以降低物方高度变化带来的倍率变化和透视误差，但远心镜头同样需要正确匹配倍率、视野、工作距离、景深和相机靶面。

需要特别注意，使用远心镜头不代表系统自动具备微米级精度。镜头只是减少了部分光学误差，最终结果仍然需要通过标定和重复测量验证。

4. 图像边缘不等于工件的绝对几何边缘

机器视觉软件通常通过灰度变化寻找边缘。如果光源角度改变、工件反光、曝光波动或表面纹理变化，软件提取到的边缘位置也可能变化。

例如检测金属件外径时，环形光、背光和同轴光形成的边缘效果可能完全不同。即使相机和镜头没有变化，最终测量结果也可能因为光源方案不同而发生偏移。

5. 亚像素算法不能创造镜头没有成像出来的细节

亚像素算法可以根据多个像素之间的灰度变化，估算边缘位于像素内部的具体位置。但它成立的前提是图像具有足够的对比度、信噪比和稳定的边缘模型。

亚像素计算可以提高边缘定位的细化程度，但不能修复严重失焦、运动模糊、镜头解析力不足或照明不稳定的问题，也不能简单理解为“像素当量再除以10”。

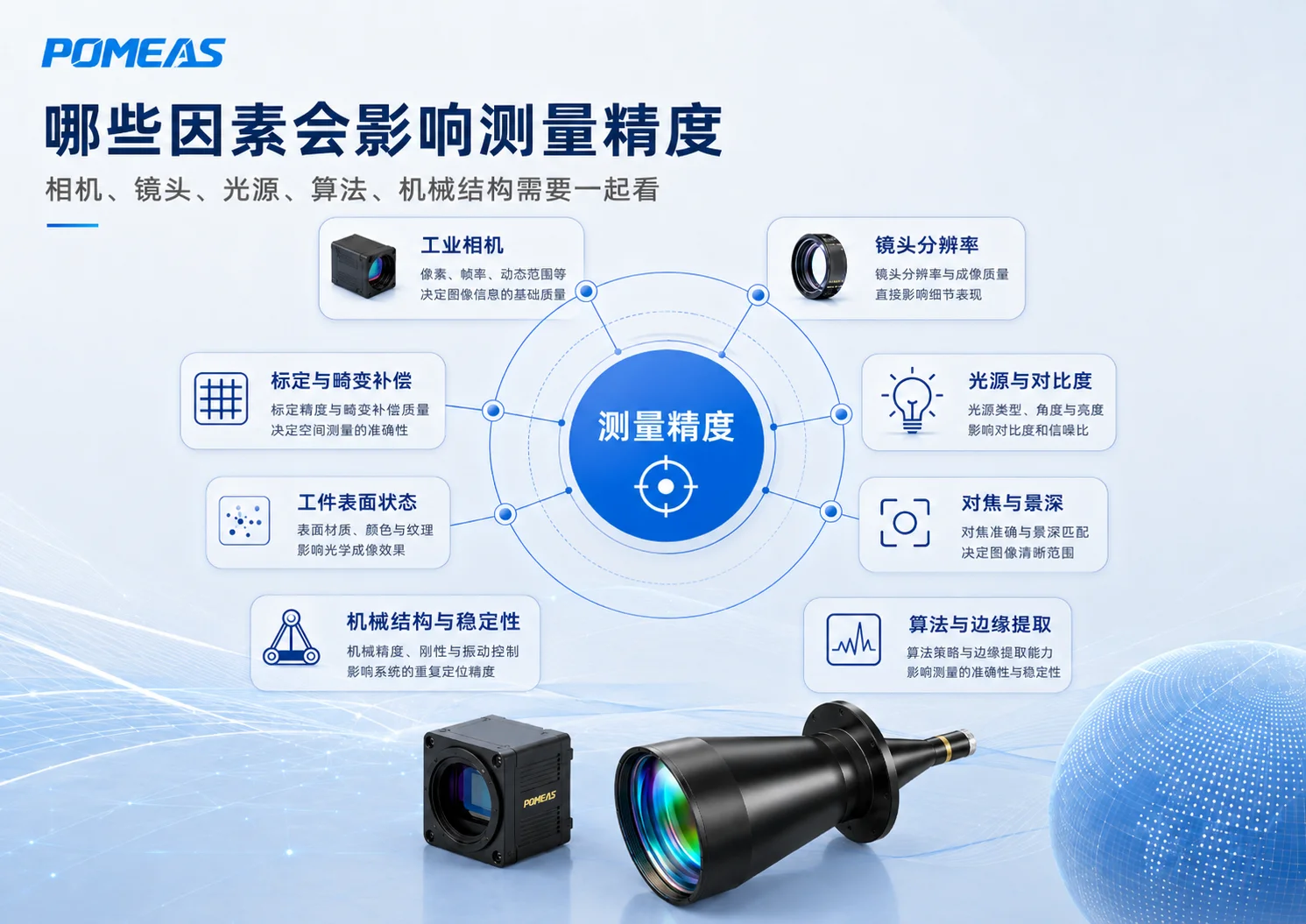

四、哪些因素会影响机器视觉测量精度

五、高像素相机为什么仍然可能测不准

客户有时会认为，把500万像素相机更换成1200万或2500万像素相机，测量精度就会按照像素数量同比提升。

但更换高像素相机后，还需要检查以下问题：

• 镜头是否能够覆盖新的相机靶面。
• 镜头分辨率是否能够匹配更小的像元。
• 相同视野下，镜头是否仍能保持中心和边缘清晰。
• 更高分辨率是否导致曝光时间增加或帧率下降。
• 图像数据量增加后，软件处理速度是否还能满足节拍要求。
• 机械结构和光源是否足够稳定，能够发挥更高像素的价值。

如果镜头解析力和光源质量没有同步提升，高像素相机可能只是把模糊边缘记录成更多像素，并不会自动带来同等比例的测量提升。

六、FA工业镜头和远心镜头怎么判断

并不是所有尺寸测量项目都必须使用远心镜头。镜头类型应该根据精度要求、工件高度变化、安装空间和预算综合判断。

如果还不确定两类镜头的区别，可以先查看FA工业镜头选型指南：靶面、视野、工作距离与检测精度。

如果当前还没有确定镜头焦距和视野关系，也可以参考机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系。

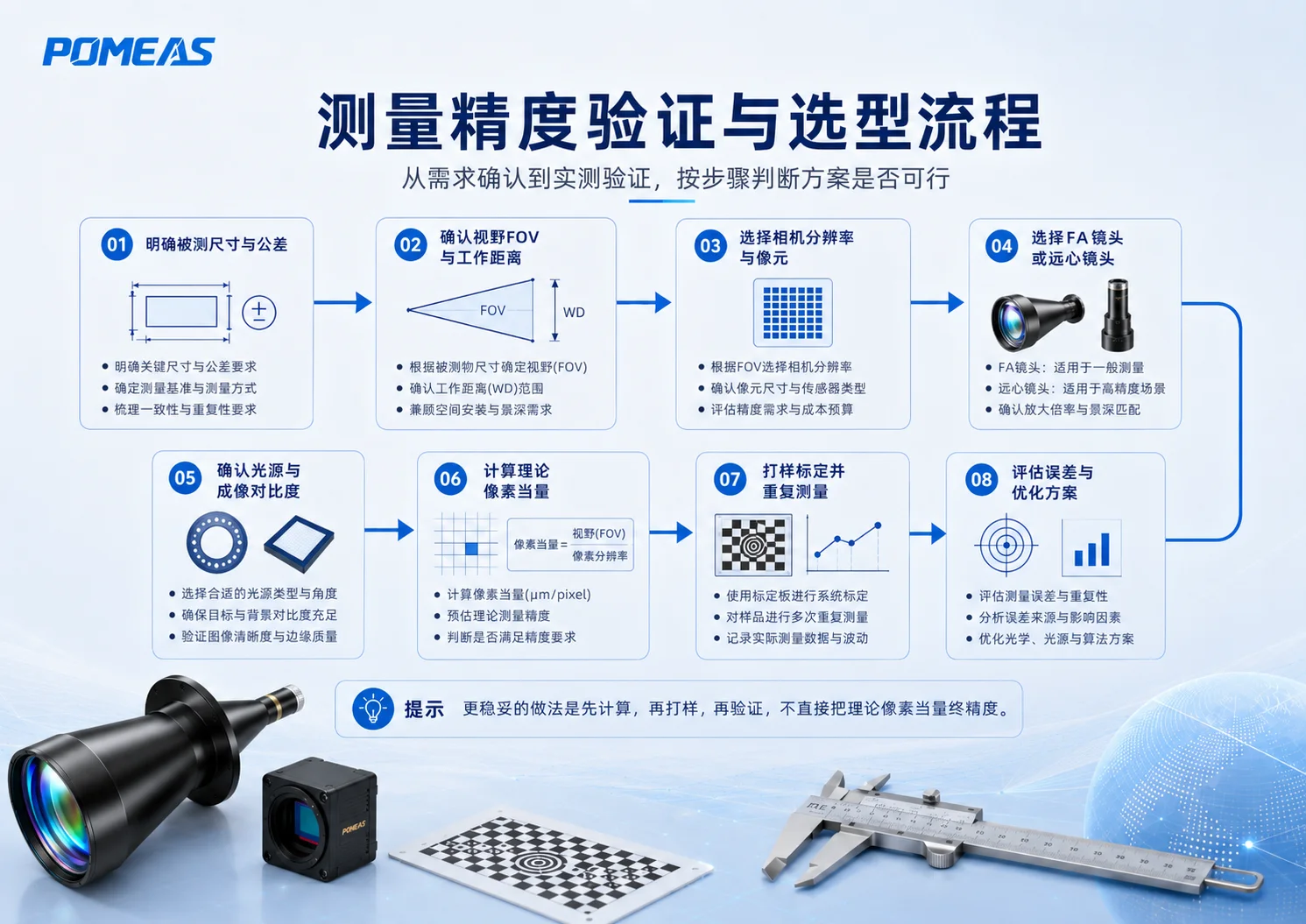

七、机器视觉测量精度的八步验证流程

第一步：明确需要测量的尺寸和公差

先确认客户真正需要测量的是外径、内径、孔距、长度、角度、轮廓还是缺陷尺寸，同时明确公差范围和判定标准。

“产品尺寸是50 mm”和“需要测量到0.01 mm”是两个不同的信息。前者决定视野，后者决定系统需要具备的分辨能力和稳定性。

第二步：确定视野FOV

视野应该根据工件最大尺寸、定位偏差和安装余量确定。视野过大会降低像素利用率，视野过小则可能导致工件无法完整进入画面。

在保证工件能够稳定进入视野的前提下，尽量减少无效背景区域，通常有利于提高单位视野内的采样密度。

第三步：确认工作距离和安装空间

工作距离不仅影响镜头选择，还会影响光源安装、机械避让和后续维护。客户需要同时提供镜头前端到工件表面的可用距离，以及设备内部允许的镜头外径和总长度。

第四步：选择相机分辨率和像元尺寸

根据视野和需要识别的最小尺寸变化，计算初步像素当量。之后再结合相机接口、帧率、曝光时间、传感器尺寸和软件处理速度选择相机。

第五步：选择FA镜头或远心镜头

如果工件高度稳定、精度要求相对宽松，可以先评估FA工业镜头。如果工件存在高度差、透视误差明显，或者需要进行较稳定的轮廓尺寸测量，可以进一步评估远心镜头。

第六步：确定光源和成像方式

轮廓尺寸测量通常优先考虑形成稳定高对比度边缘的光源。例如背光适合测量外轮廓和通孔，但不一定适合观察表面结构。

针对反光金属、透明件、曲面件和黑色工件，需要结合材料状态重新选择照明方式。

第七步：标定并进行重复测量

使用合适的标准件或标定板完成系统标定后，应在相同条件下对同一个样品进行多次重复测量，并记录最大值、最小值、平均值和波动情况。

如果系统只测量一次结果很好，但多次测量波动明显，就不能认为配置已经满足稳定生产要求。

第八步：与标准值比较并分析误差

将视觉测量结果与经过确认的标准测量工具或标准件结果进行比较，判断系统偏差和重复性是否满足项目要求。

如果没有达到目标，不要马上认定是相机像素不足。应分别检查镜头、对焦、光源、标定、边缘提取和机械结构，再决定是否更换配置。

八、如何进行更可靠的精度验证

从我的经验看，一套机器视觉测量方案是否可靠，至少需要验证三个层面。

1. 图像是否稳定

连续采集图像，观察工件边缘位置、亮度和清晰度是否变化。图像本身不稳定，后面的测量结果也很难稳定。

2. 同一个工件是否能够重复测量

在工件和相机位置不变的条件下多次测量，观察结果波动。随后重新放置工件，再次重复测量，检查定位变化带来的影响。

3. 测量结果是否接近标准值

使用经过确认的标准件、量块、标准环规或其他合适的参考工具进行比对。需要注意，参考工具本身的精度也应明显优于被验证系统，否则无法得出可靠结论。

如果各项误差已经被量化，并且可以视为相互独立的标准不确定度，可以使用平方和开根号的方法进行综合评估：

综合不确定度 ≈ √（光学误差²＋标定误差²＋重复性误差²＋机械误差²＋其他误差²）

但在普通选型阶段，不建议为了得到一个漂亮的结果而随意套用公式。没有经过实测量化的误差项，不适合直接放入计算模型。

九、标定：从标准件到像素当量的落地方法

复检的前提是「已经存在一个标定」。标定才是建立尺度的动作：用一件已知尺寸的标准件拍一组图，由此得到比例系数；视野较大或镜头不是远心时，还要同时得到一个畸变模型，才能保证远离画面中心的位置也按同一尺度换算。在写下任何一个数之前，有四件事必须先定下来。

标准件按视野选，不按手头有什么选

流程里必须有的五步

1. 把标准件放到工件所在的位置。同面、同姿态、同夹具、同工作距离，并使用量产时的照明。
2. 对标准件对焦，然后锁死。光圈用量产设定，之后每一次采集都沿用这一组设置。
3. 拍一组图，而不是一张。用与量产相同的边缘工具和阈值，让标定与测量共用同一套「边缘」的定义。
4. 在整个视野上拟合尺度。在多个位置、两个方向上测量同一特征，用「已知长度 ÷ 实测像素长度」得到物方像素尺寸。若全视野内的离散度已经超过公差预算允许的范围，就应改为拟合畸变模型，而不是继续用一个平均系数。
5. 记录这个数依赖什么。两个方向的比例系数、残差、标准件编号与证书、环境温度、照明与工具设置、软件版本。没有这些，下一次标定就无法与这一次比较。

用残差判断标定结果，而不是只看一个比例系数

十、复检周期：怎么定一个说得清的间隔

不存在通用于所有项目的复检周期，脱离上下文给出的天数在审核时也没有意义。周期是四项输入的结果，其中任何一项变化都应重新推算。

一个可用的经验做法是：把复检的判定限设成公差的一个固定比例（十分之一是常见的工作选择），再让间隔短到「在间隔内预期发生的漂移」吃不掉这个判定限——若基准特征每周移动 r，判定限为 T/10，则周期约为（T/10） ÷ r。这样推出来的周期可以对人解释，而不是从模板里继承来的。

推算之上还有两条现实约束。日常复检与整机重标定是两件事，不要让周期逼出没人愿意执行的整机重标定：把高频的那一次做成廉价、自动、一键的动作，把完整流程留给「配置变更」或「复检超限」。同时，把结果挂到看得见的东西上——通过 / 不通过的区间、自动写日志、趋势曲线——因为没有记录的复检，既不能缩短也不能延长它本该支撑的那个周期。

十一、标定不收敛时先查什么

有些现象看上去像标定问题，其实不属于标定。下表把「属于模型的问题」和「属于设备的问题」分开。

比例系数本身的算法推导见 远心镜头倍率、靶面、视野与工作距离计算方法；镜头侧的选型换算可参考 远心镜头选型指南。如果相机与镜头之间本来就存在匹配问题，先按 焦距、FOV、工作距离与靶面关系 排除，再回到标定。

相关产品：远心镜头系列。把你的视野、公差、标准件类型和复检条件发给我们，我们给出可执行的标定与复检方案——联系我们。

十二、哪些情况下不能只靠理论计算

• 目标精度接近或小于一个物方像素尺寸。
• 工件为高反光、透明、半透明或曲面结构。
• 工件存在明显高度差或位置浮动。
• 需要测量毛刺、倒角、圆弧和灰度渐变边缘。
• 设备存在振动或平台重复定位误差。
• 需要在高速运动状态下完成测量。
• 测量结果直接用于精密装配、分选或质量判定。
• 客户要求提供明确的最终精度承诺。

这些项目更适合通过真实样品打样来判断，而不是只依靠相机像素和镜头参数表。

十三、客户需要提供哪些参数

为了判断机器视觉测量方案是否可行，建议至少提供以下信息：

• 被测产品图片和尺寸图纸。
• 需要测量的具体位置。
• 被测尺寸范围和公差要求。
• 需要覆盖的横向和纵向视野。
• 允许的工作距离和安装空间。
• 工件高度差和平面度情况。
• 工件材质、颜色和表面反光情况。
• 静态测量还是运动中测量。
• 期望的检测节拍和相机帧率。
• 现有相机型号、靶面、分辨率和像元尺寸。
• 现有镜头型号和当前拍摄图像。
• 精度要求指的是分辨能力、重复精度还是与标准值的偏差。

参数越完整，越容易判断应该调整相机、镜头、光源还是机械结构，也能减少只根据单一指标选型带来的风险。

十四、适合的应用场景

机器视觉测量精度计算和验证，常用于以下场景：

• 精密五金外径、内径和长度测量。
• 电子连接器针距、间距和位置度检测。
• PCB尺寸、孔位和元件间距测量。
• 刀具刃口、宽度和轮廓尺寸检测。
• 汽车零部件轮廓和装配尺寸检测。
• 锂电池极片、壳体和结构件尺寸测量。
• 半导体、芯片和精密陶瓷尺寸检测。
• 在线图像尺寸测量设备和工业显微测量系统。
