24V高均匀机器视觉平行面光源 红白蓝多尺寸可选

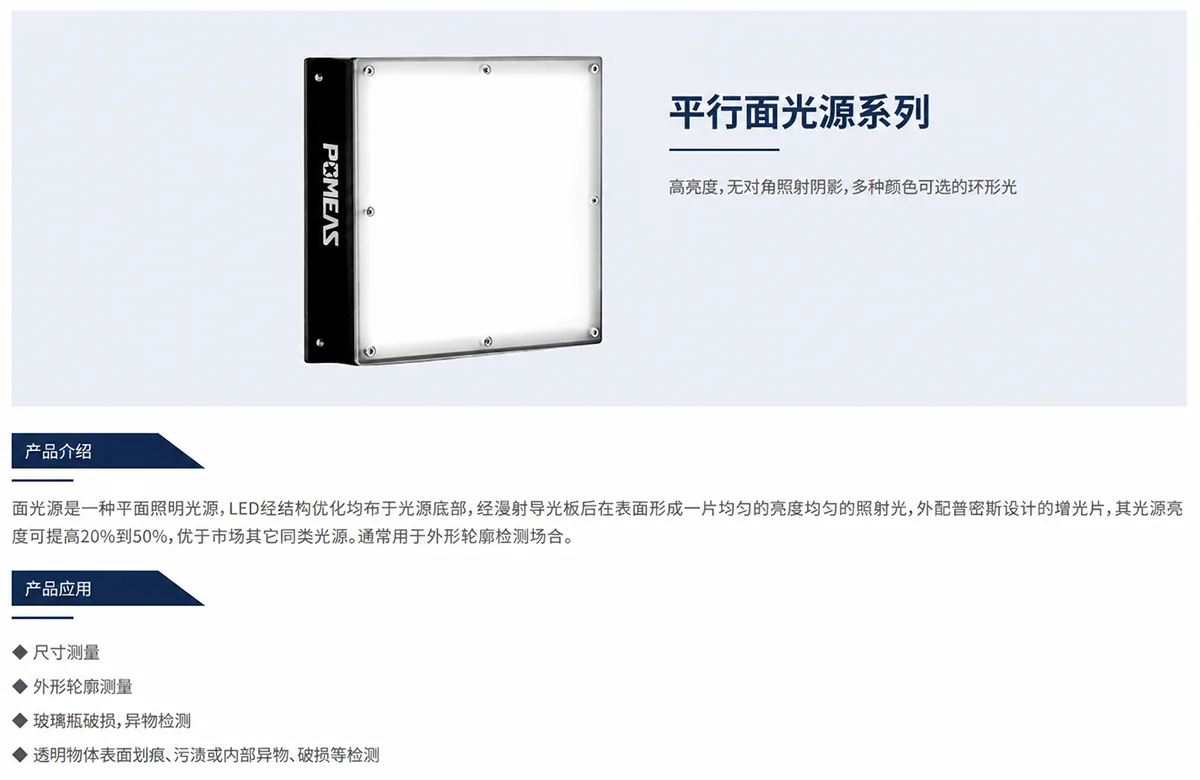

产品介绍

POMEAS机器视觉平行面光源是一款用于工业视觉检测的均匀背光照明产品。光源内部采用高亮度LED阵列，并通过漫射板和优化导光结构对光线进行扩散，可在发光区域形成柔和、稳定且亮度均匀的照明背景。

检测时，平行面光源通常安装在被测物体背面，使工件与明亮背景形成清晰的明暗对比，帮助工业相机稳定提取产品边缘、外形轮廓、孔位及尺寸信息。产品采用24V DC供电，标准提供红光、白光和蓝光，并有多种尺寸及功率规格可选，适用于精密零件轮廓测量、尺寸检测以及透明物体缺陷检测。

主要特点

高均匀背光照明
LED阵列均匀分布，配合漫射板和导光结构，可减少局部亮斑、暗区及边角亮度不一致现象。

清晰呈现产品轮廓
通过背光方式使被测物体与背景形成明显对比，有利于视觉系统稳定识别边缘、孔位和外形。

多种光色可选
标准提供红光、白光和蓝光，可根据产品材质、相机类型及检测目标选择合适的光源颜色。

多种尺寸规格
系列提供不同发光面积和功率规格，可满足小型精密零件以及较大检测视野的照明需求。

24V DC供电
方便集成至工业相机、机器视觉设备、自动化检测系统及生产线。

稳定散热结构
采用铝合金壳体、PCB基板和导热硅胶垫，有助于提高光源连续运行时的散热稳定性。

支持亮度控制
可搭配机器视觉光源控制器使用，根据相机曝光时间、检测速度和现场环境调节光源亮度。

支持定制服务
可根据被测产品特征、检测视野、工作距离、安装空间、照射角度及光色需求提供定制方案。

技术亮点

均匀漫射导光结构

LED发出的光线经过漫射板和内部导光结构扩散后，可在整个发光区域形成较为均匀的亮度分布，减少灯珠亮点、局部过曝和边缘暗区对图像处理造成的影响。

高对比度背光成像

光源从被测物体背面提供照明，使产品轮廓在明亮背景下呈现为清晰暗影。视觉系统能够更加稳定地完成边缘提取以及长度、宽度、外径、孔径、间距和形状检测。

多光色适配不同检测对象

红光波长为625nm，适用于多数轮廓和尺寸检测；白光色温为6500K，适合需要观察整体外观或检测多种颜色产品的项目；蓝光波长为470nm，可用于部分精细边缘及特定材料检测。不同产品对光源颜色的响应不同，可进一步查看机器视觉光源颜色选择方法。

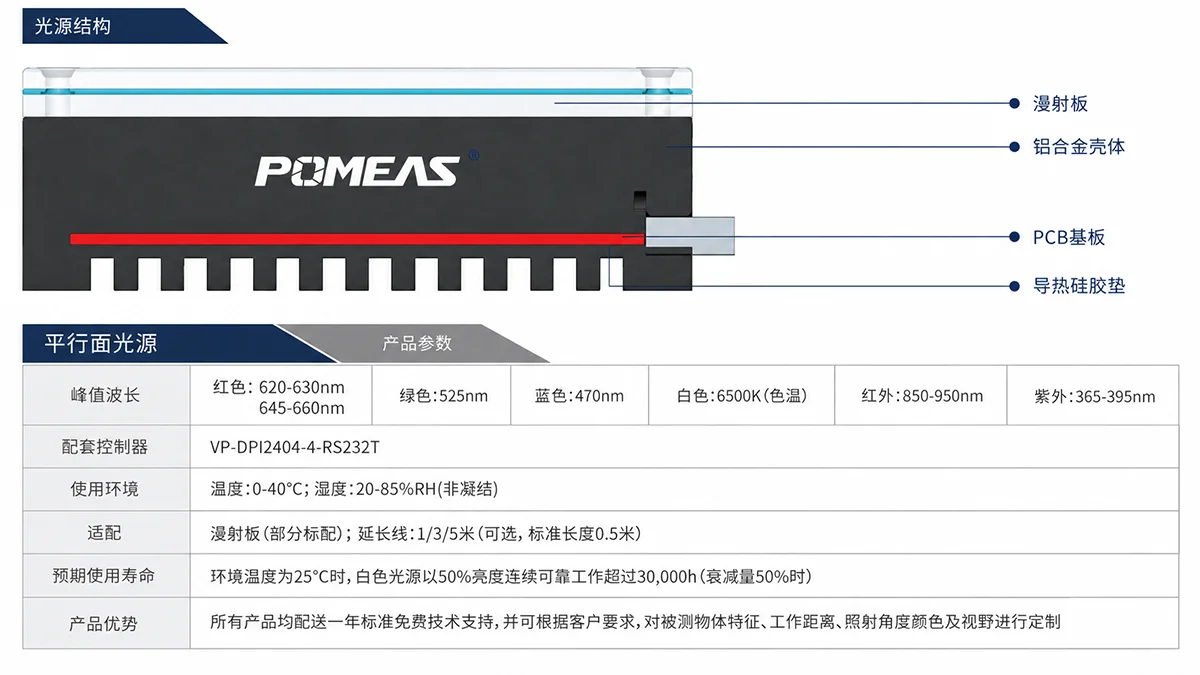

多层散热结构

光源主要由漫射板、铝合金壳体、PCB基板和导热硅胶垫组成。导热结构可将LED工作时产生的热量传递至金属外壳，有助于提高长时间连续工作的稳定性。

灵活控制与系统集成

产品采用24V DC供电，可搭配VP-DPI2404-4-RS232T等光源控制器使用，方便与工业相机、视觉控制器、PLC及自动化设备集成。具体调光及通信方式以所选控制器配置为准。

基础参数

产品类型：机器视觉平行面光源
供电电压：24V DC
标准光色：红光、白光、蓝光
红光波长：625nm
蓝光波长：470nm
白光色温：6500K
功率范围：0.8W—29W，具体以型号和光色为准
工作温度：0—40℃
工作湿度：20%—85%RH，无凝结
标准线长：0.5m
可选延长线：1m、3m、5m
可选附件：漫射板、光源控制器、延长线
预期寿命：在25℃环境温度、白色光源以50%亮度连续工作的条件下，预期可靠工作时间超过30,000小时

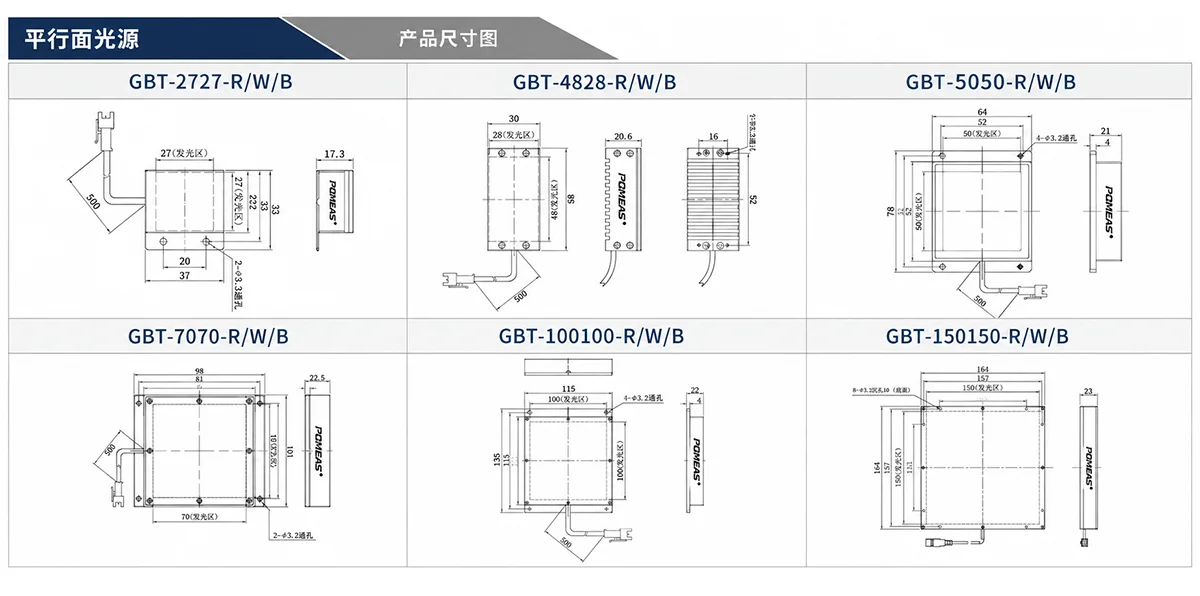

可选规格

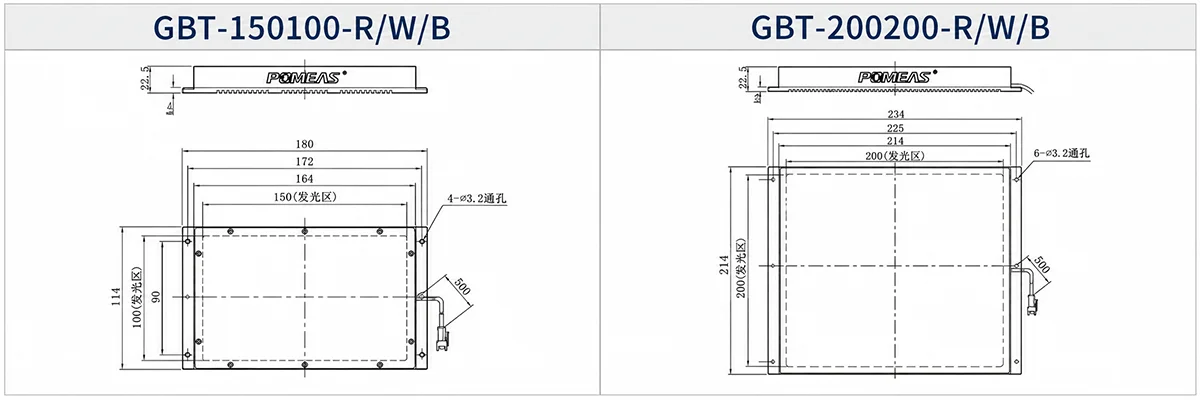

该系列提供GBT-2727、GBT-4828、GBT-5050、GBT-7070、GBT-100100、GBT-150100、GBT-150150和GBT-200200等规格。

不同尺寸可选择红光、白光或蓝光，功率根据具体型号及光色有所不同。选型时应结合产品尺寸、检测视野、安装空间、相机曝光时间和检测速度进行确认。

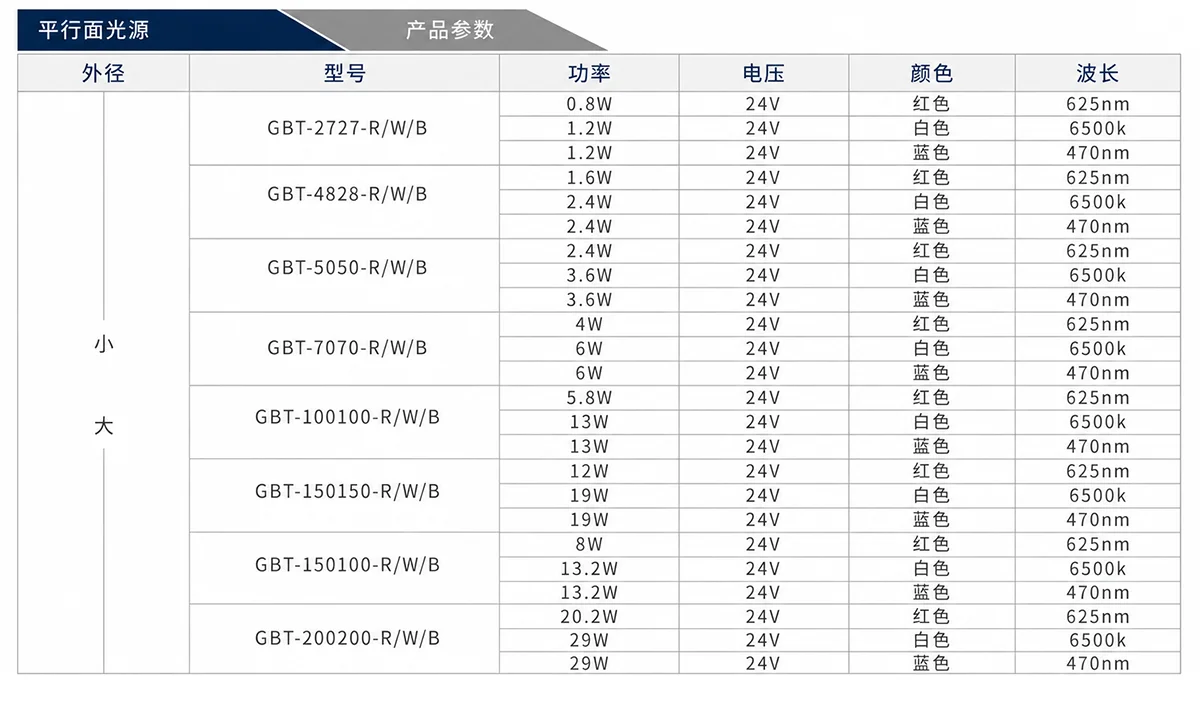

规格参数

典型应用

精密零件外形及轮廓检测
产品长度、宽度、外径及孔径测量
孔位、间距和边缘位置识别
金属件、塑料件及电子元件尺寸检测
透明物体表面划痕和污渍检测
透明材料内部异物及破损检测
玻璃瓶缺口、破损和内部异物检测
连接器、端子及小型零件轮廓判断
自动化生产线视觉定位与质量检测

选型建议

发光尺寸选择
建议光源有效发光区域大于相机实际检测视野，并为产品在输送、定位或放置过程中可能出现的位置偏差预留一定余量，避免画面边缘出现暗区。更多尺寸、安装距离和照明方式建议，可查看机器视觉光源选型指南。

光源颜色选择
普通轮廓和尺寸检测可优先测试红光；需要观察产品整体外观时可选择白光；需要强化部分精细边缘或特定材质特征时，可测试蓝光。

亮度和功率选择
高速曝光、较大视野或较长工作距离通常需要更高亮度，应根据相机曝光时间、镜头光圈、检测速度和安装距离选择合适功率。

安装方式
进行轮廓检测时，光源通常安装在工件背面，相机和镜头安装在另一侧。安装时应确保工件位于有效发光区域内，并尽量减少外部杂散光干扰。

常见问题（FAQ）

1. 平行面光源主要用于哪些检测？

平行面光源主要用于产品外形、边缘和尺寸检测，也可用于透明物体划痕、污渍、内部异物和破损检测。通过背光照明，可使产品轮廓与背景形成较高对比度。

2. 应该选择红光、白光还是蓝光？

红光适合多数工业轮廓和尺寸检测；白光适合观察整体外观或检测多种颜色产品；蓝光适合部分精细边缘和特殊材料检测。实际项目建议结合样品、相机和镜头进行照明测试。

3. 如何选择合适的光源尺寸？

光源发光区域应大于检测视野，并覆盖产品可能出现的位置偏差。如果发光区域小于实际视野，容易造成画面边缘变暗，影响检测稳定性。

4. 产品使用什么电压？

标准产品采用24V DC供电。建议搭配匹配的机器视觉光源控制器使用，以保证供电稳定并实现亮度调节。

5. 光源亮度可以调节吗？

可以。产品可配合光源控制器调节亮度，具体调节范围、通道数量和通信方式根据所选控制器配置确定。

6. 产品是否适合连续工作？

产品采用铝合金壳体和导热结构，适合工业设备连续运行。在环境温度25℃、白色光源以50%亮度工作的条件下，预期可靠工作时间超过30,000小时。

7. 是否可以检测透明物体？

可以。平行面光源可用于透明塑料件、玻璃瓶及其他透明材料的划痕、污渍、内部异物和破损检测。不同缺陷可能需要调整光源颜色、亮度及安装位置。

8. 是否包含连接线？

标准线缆长度为0.5m，可根据设备布线需求选配1m、3m或5m延长线。

9. 是否可以定制其他尺寸或颜色？

可以根据被测产品尺寸、检测视野、安装空间、工作距离、照射角度及光色需求提供定制服务。特殊波长或结构需要根据具体项目确认。

10. 如何确认适合的型号？

建议提供被测产品图片、产品尺寸、检测项目、相机和镜头型号、检测视野、工作距离以及生产节拍，以便匹配合适的光源尺寸、颜色和功率。

相关技术资料

选择机器视觉光源时，需要综合考虑检测特征、图像对比度、均匀性、照明亮度、工作距离和安装空间。关于背光照明及其他常见机器视觉照明方式，可参考 Cognex机器视觉照明技术资料。
