机器视觉同轴光源 高反光表面缺陷检测照明

产品介绍

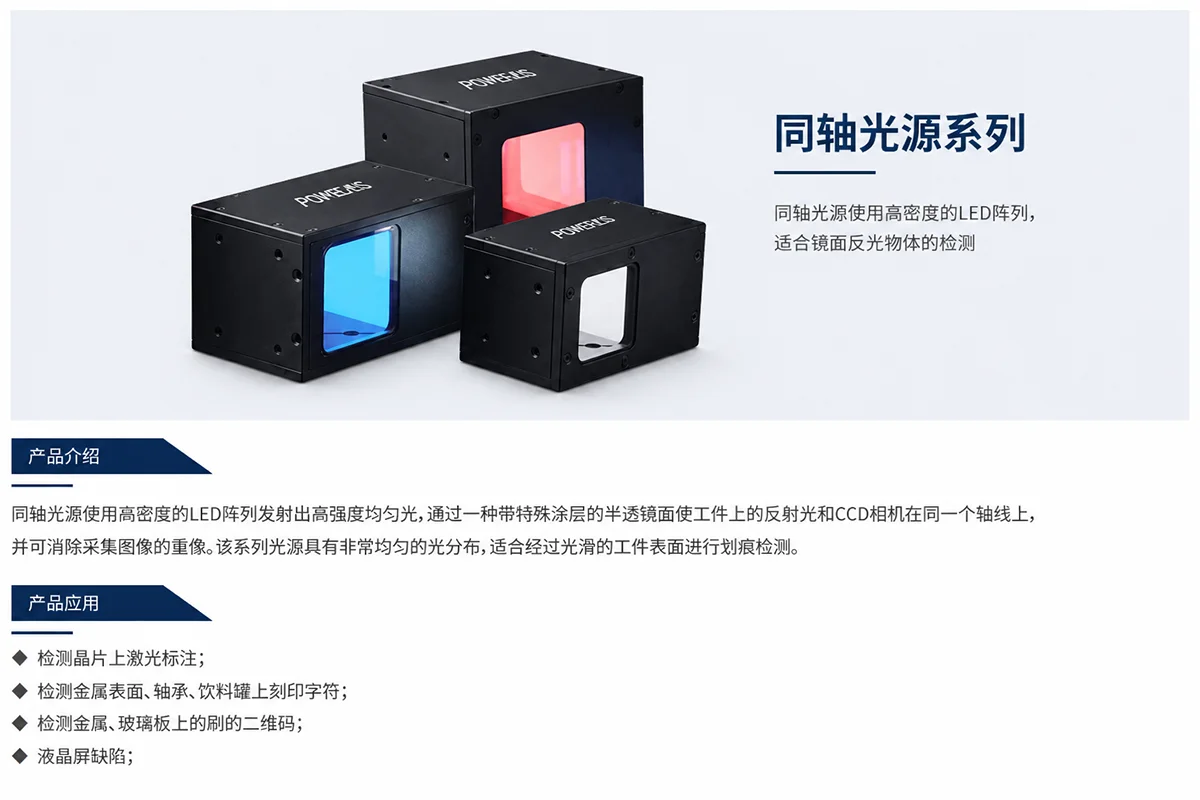

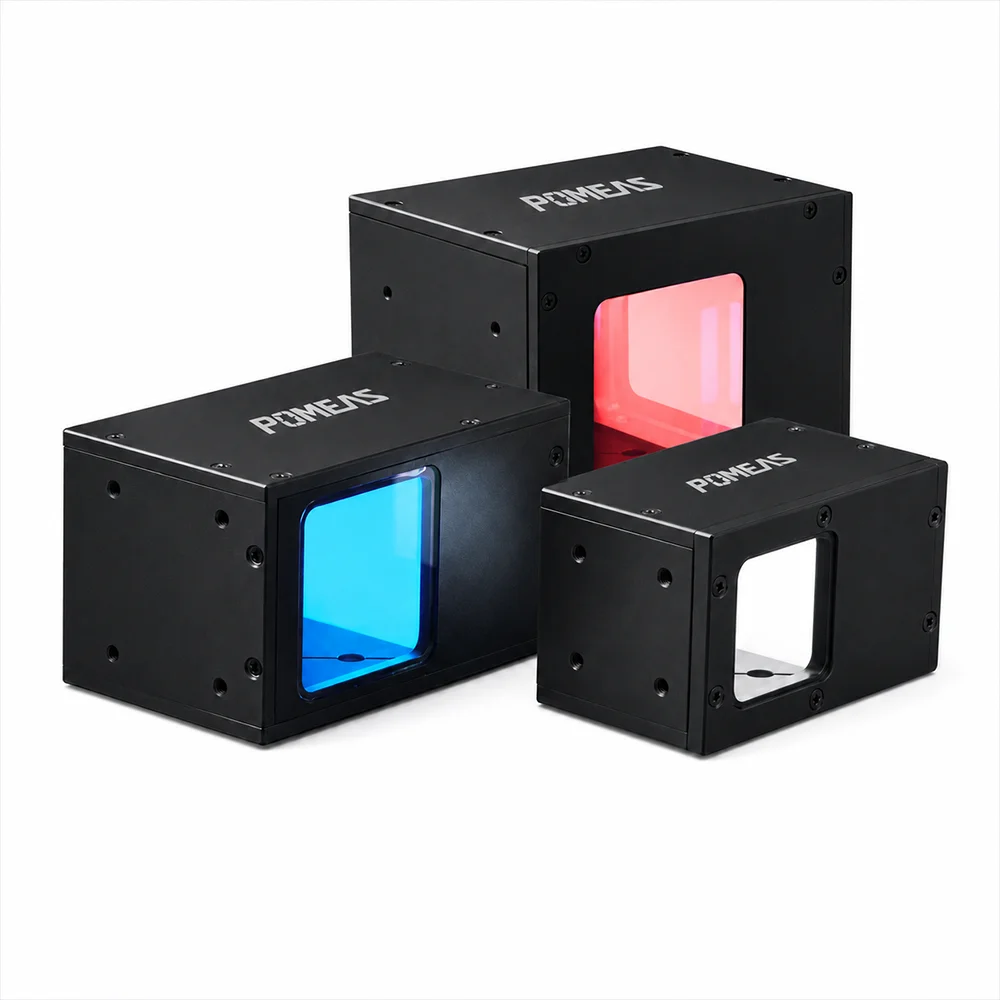

POMEAS机器视觉同轴光源是一款面向工业自动化检测和高反光表面成像的LED照明产品。光源采用高密度LED阵列，并通过半透光学分光片改变照明方向，使照明光路与工业相机成像光路保持在同一轴线上，为被测物体提供均匀、稳定的正面照明。

相比普通侧向照明，同轴光源能够减少镜面工件表面的局部亮斑、阴影和重影，使金属、玻璃、晶片、显示面板等光滑表面的划痕、字符、二维码、激光标记及微小缺陷更加清晰。

产品采用24V DC供电，标准提供红光、白光和蓝光，并可根据检测材料、相机响应范围及应用需求提供绿光、红外光和紫外光等定制方案。系列包含多种尺寸和功率规格，可满足小型精密零件及大面积平面工件的机器视觉照明需求。

主要特点

同轴均匀照明

照明光线与相机观察方向保持同轴，可从相机正面方向照亮被测物体，适合检测平整、光滑及高反光表面。

提高表面特征对比度

能够减少普通方向性光源产生的阴影、亮斑和局部暗区，使划痕、字符、二维码和表面缺陷更容易被工业相机识别。

高密度LED阵列

采用高密度LED阵列输出稳定照明，光线经过内部光学结构处理后分布更加均匀，有助于提高检测图像的一致性。

多种光色可选

标准提供红光、白光和蓝光，并可根据项目需要选择绿光、红外光和紫外光，以匹配不同材料颜色、表面反射率和检测特征。

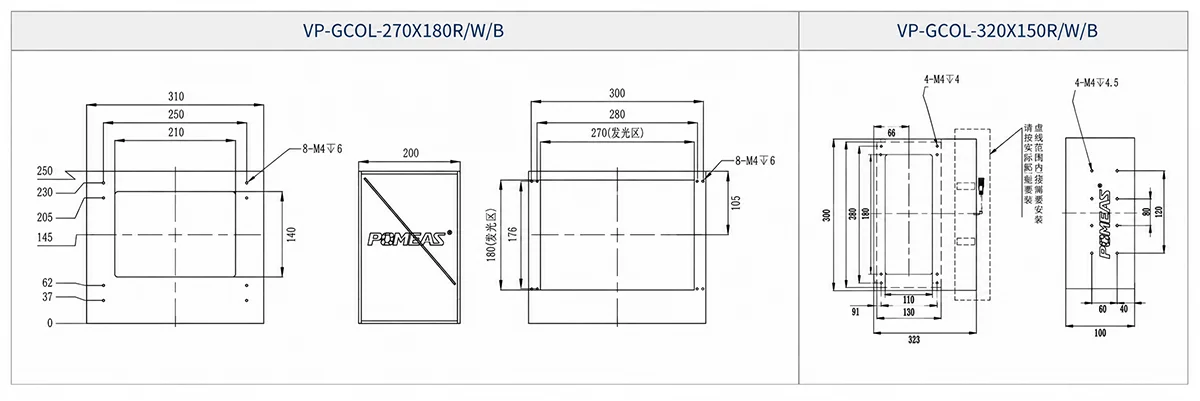

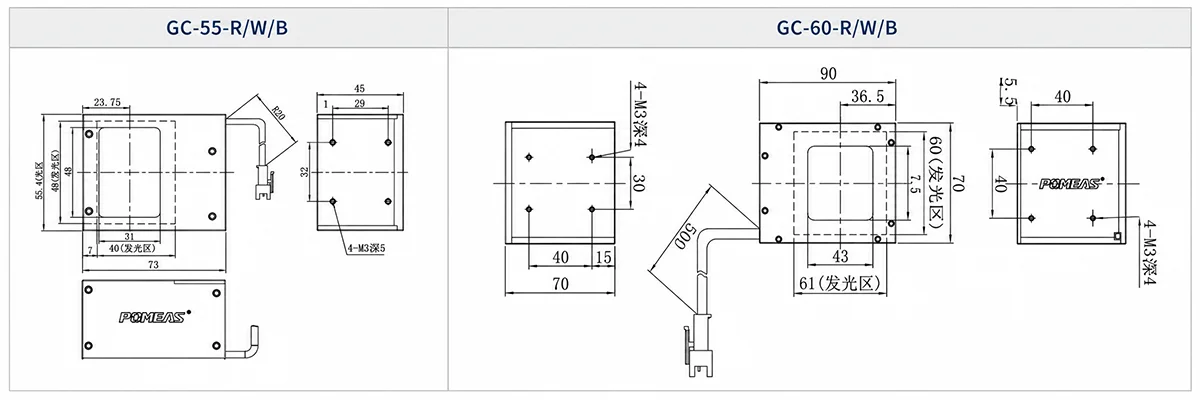

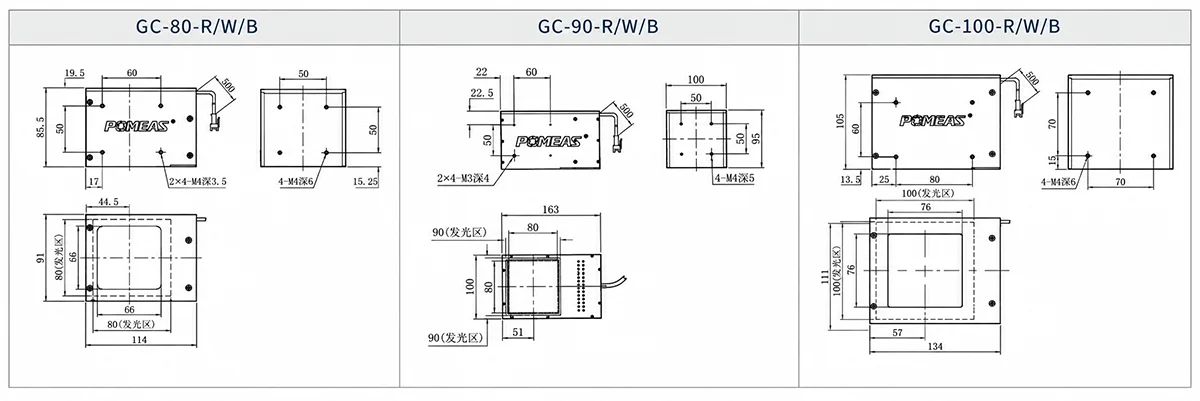

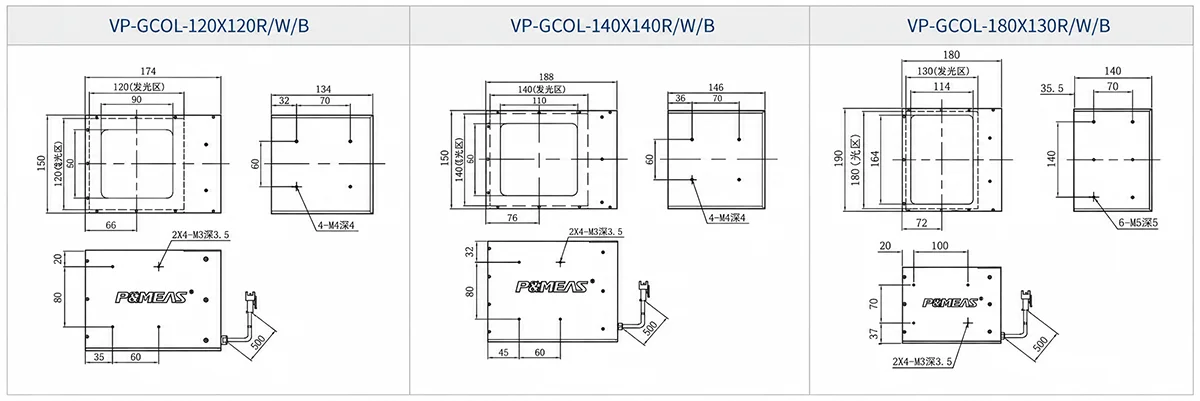

多种尺寸和功率规格

系列覆盖不同发光区域和功率范围，可根据检测视野、工件尺寸、镜头安装空间及工作距离选择合适型号。

支持定制服务

可根据被测物体特征、照明颜色、工作距离、照射角度、检测视野及设备安装结构进行定制。

技术亮点

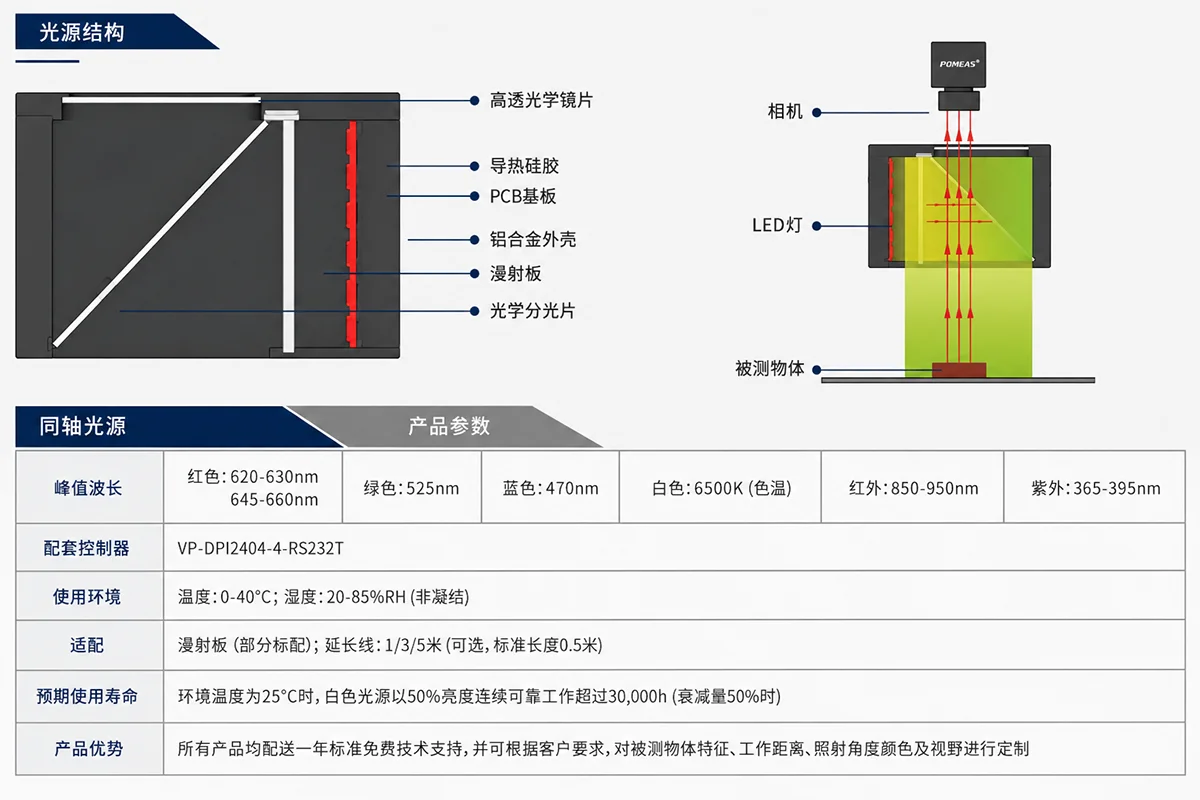

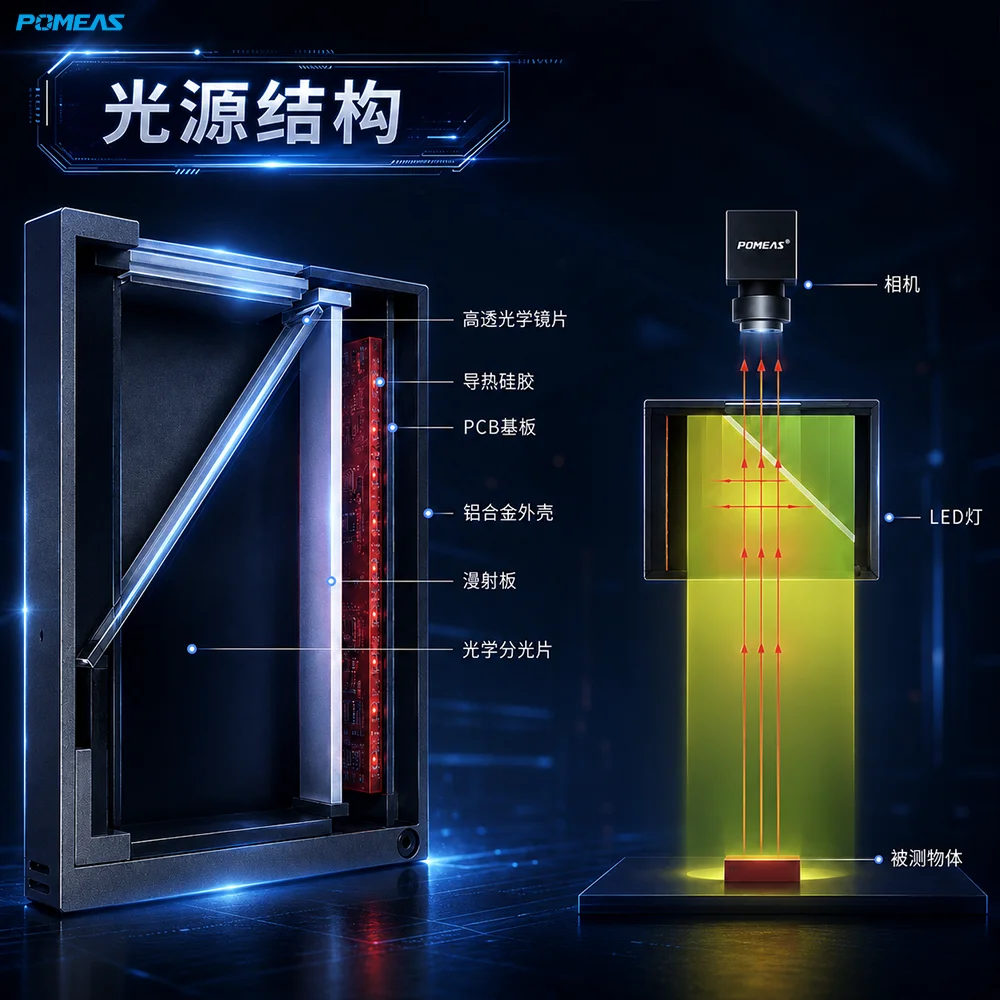

半透光学分光结构

LED发出的光线经过半透光学分光片反射后垂直照射到被测物体表面，工件反射的光线再穿过分光片进入工业相机，从而实现照明光路与成像光路同轴。

这种结构特别适合镜面金属、玻璃和晶片等正反射明显的材料，可改善普通光源因照射角度不同而产生的反光不均问题。

减少图像重影

优化的同轴光学结构能够降低分光片和工件表面多次反射对成像造成的影响，减少重复影像和边缘虚影，使检测特征更加稳定。

光学漫射设计

部分型号配有或支持安装漫射板，可进一步柔化LED光线，减少单颗LED亮点和局部过曝，使发光区域更加均匀。

稳定散热结构

产品采用铝合金外壳、PCB基板和导热材料，有助于将LED工作时产生的热量及时传导至外壳，提高长时间连续工作时的照明稳定性。

多波长照明方案

标准光色包括红光625nm、白光6500K和蓝光470nm，还可选择绿光525nm、红外850–950nm和紫外365–395nm，以满足不同材料和检测项目的成像需求。

长时间连续工作

在环境温度约25℃、白色光源以50%亮度连续工作的条件下，预期可靠工作时间超过30,000小时。实际寿命会受到亮度设置、散热条件和使用环境影响。

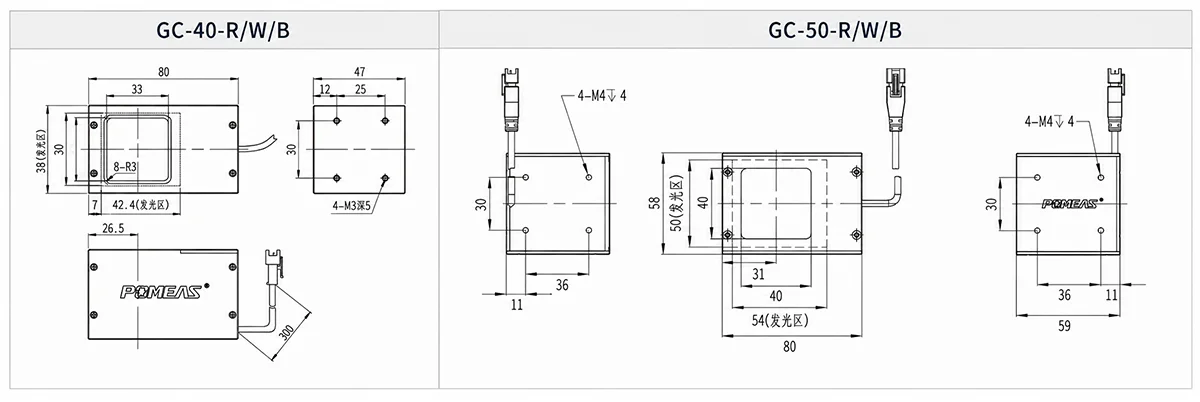

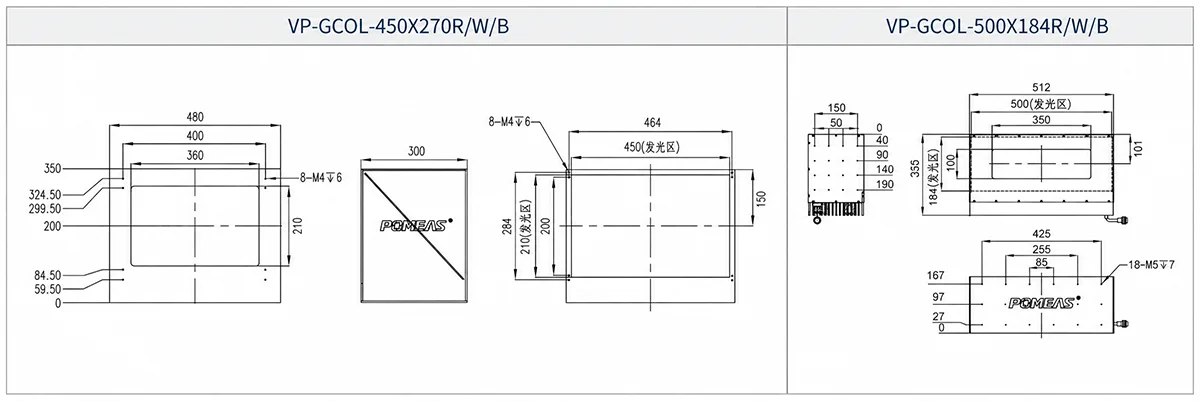

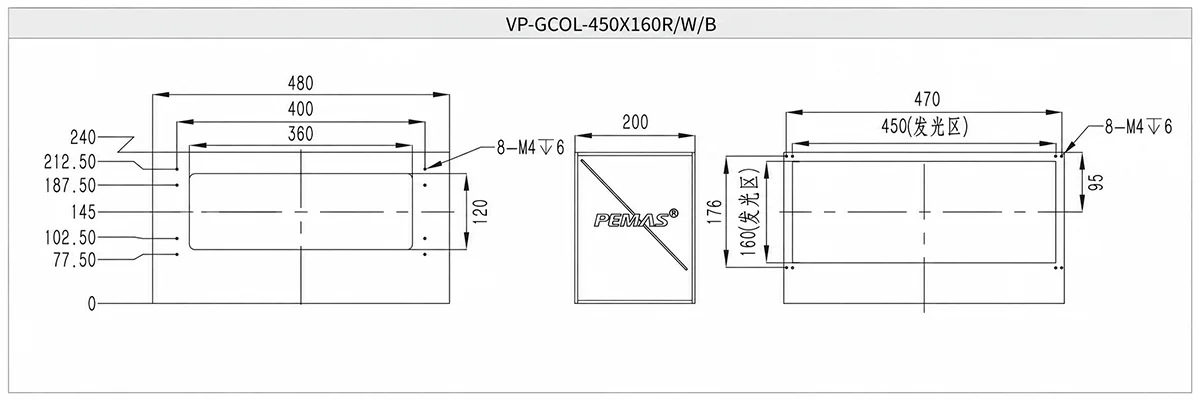

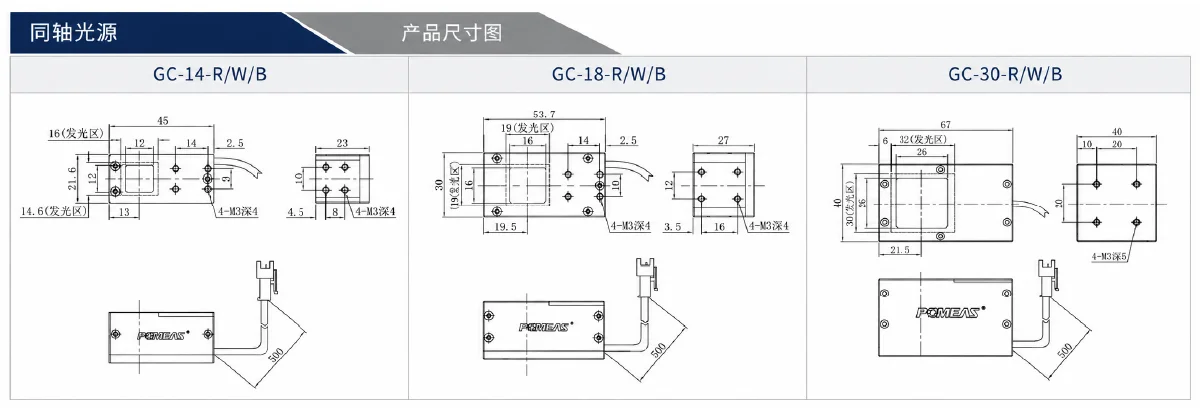

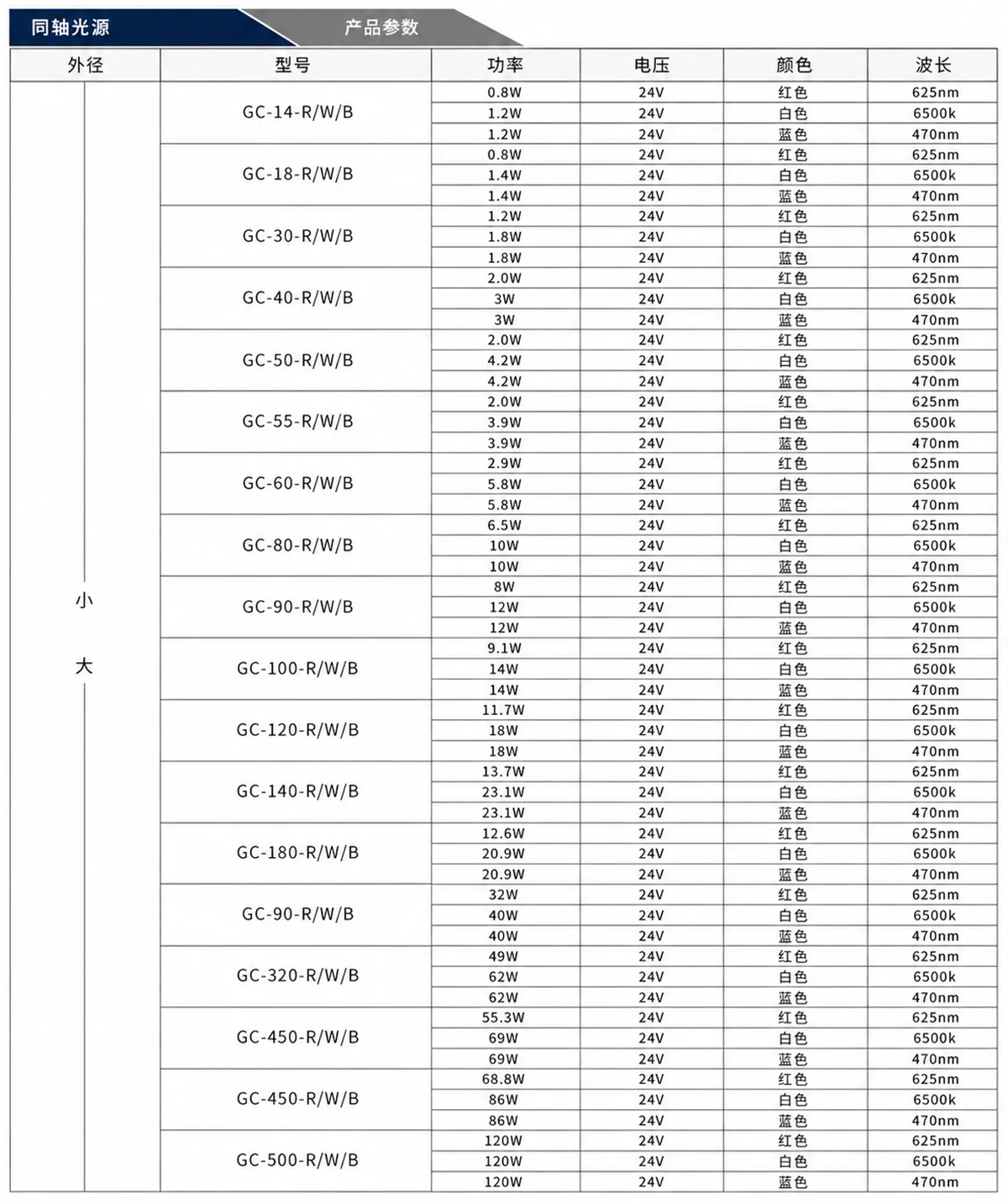

规格参数

典型应用

晶片与半导体检测

用于晶片表面的激光标记、字符、编号、定位标记及细微缺陷检测，提高高反光晶片表面的成像清晰度。更多相关案例可查看半导体与PCB行业视觉检测应用。

金属表面检测

适用于轴承、金属板材、精密零件、五金件及饮料罐表面的刻印字符、划痕、凹坑和外观缺陷检测。更多应用可查看金属加工行业视觉检测方案。

二维码与字符识别

用于检测金属、玻璃及其他光滑材料表面的二维码、条码、印刷字符、激光字符和产品编号。

玻璃表面检测

适用于玻璃板、盖板玻璃及透明材料表面的印刷质量、划伤、异物和局部缺陷检测。

液晶屏与显示面板检测

用于液晶屏、显示面板及相关组件表面的划伤、异物、印刷缺陷和外观质量检测。

精密零件视觉定位

通过提高标记、边缘和轮廓的成像对比度，帮助机器视觉系统完成产品定位、方向判断和装配引导。

常见问题（FAQ）

1. 同轴光源主要适合检测哪些产品？

同轴光源主要适合表面平整、光滑或反光明显的产品，例如镜面金属、玻璃、晶片、液晶屏、显示面板及精密零件。对于划痕、字符、二维码和激光标记等表面特征具有较好的照明效果。

2. 同轴光源与环形光源有什么区别？

环形光源从镜头周围以一定角度照射工件，适合较多通用表面检测；同轴光源的照明方向与相机观察方向基本一致，更适合检测镜面、高反光和平整表面上的划痕、字符及印刷特征。

3. 同轴光源能完全消除反光吗？

同轴光源可以改善高反光表面的照明均匀性，减少局部亮斑、阴影和重影，但实际成像效果仍会受到工件材质、表面角度、相机曝光、镜头和安装位置影响。建议根据样品进行实际打光测试。

4. 红光、白光和蓝光应该怎样选择？

红光适合多数轮廓、字符和表面检测；白光适合需要观察综合特征或真实颜色的项目；蓝光波长较短，适合突出部分细小划痕和表面特征。具体光色应结合工件颜色、材料反射率和相机感光性能选择。有关颜色、波长和图像对比度的通用说明，可参考机器视觉照明与波长选择参考。

5. 是否支持绿光、红外光和紫外光？

支持。产品可根据检测项目提供绿光525nm、红外850–950nm和紫外365–395nm等波长方案，具体规格需要根据型号和项目需求确认。

6. 产品采用什么供电方式？

同轴光源采用24V DC供电，推荐配合适用的机器视觉光源控制器使用，以调节照明亮度并提高使用稳定性。

7. 控制器是否包含在产品报价中？

控制器是否包含需要根据订单配置确认。部分项目会单独选配光源控制器、延长线和漫射板，下单前建议确认完整配置清单。

8. 如何选择合适的同轴光源尺寸？

光源的有效照明区域应覆盖相机实际检测视野，并预留一定余量。选型时需要提供工件尺寸、检测视野、工作距离、镜头尺寸、安装空间和需要检测的特征。

9. 是否可以长时间连续使用？

可以。产品采用铝合金外壳和导热结构，适合工业设备连续工作。在约25℃环境下，白色光源以50%亮度工作时，预期可靠工作时间超过30,000小时。

10. 使用环境有什么要求？

建议在0–40℃、20–85%RH且无凝露的环境中使用。避免在高温、高湿、强振动或散热不良的环境中长时间运行。

11. 是否支持延长线和漫射板？

支持。标准线长为0.5米，可选1米、3米和5米延长线；部分型号可配置漫射板，以进一步提高照明均匀性。

12. 是否可以定制产品？

可以根据工件特征、检测视野、工作距离、照明颜色、安装结构和照射要求提供定制服务。建议提交样品图片、检测项目和现有相机镜头参数，以便进行更准确的选型。其他光学与机器视觉选型问题，可查看POMEAS光学常见问题。
