远心镜头怎么选：倍率、视野、工作距离、景深与测量精度

1. 快速回答：远心镜头不是只看倍率

快速结论：远心镜头选型通常要先确认相机有效靶面尺寸、实际视野FOV和工作距离WD，再计算需要的倍率。之后还要继续检查景深、被测物高度差、镜头分辨率、畸变、远心度、光源方式和安装空间。

我是 Tiger。在实际项目里，我经常遇到客户直接问：“有没有0.5X远心镜头？”或者“我要一颗1X远心镜头。”

倍率当然重要，但只知道倍率还不够。因为同样是1X远心镜头，搭配2/3英寸相机、1英寸相机和1.1英寸相机，最终获得的视野并不一样。

反过来也一样。如果客户需要20mm视野，但没有提供相机有效靶面尺寸，我也不能只凭视野直接确定倍率。

所以远心镜头选型不是先选0.5X、1X或2X，而是先把下面几个问题确认清楚：

• 相机的实际有效靶面尺寸是多少？
• 需要覆盖多大的实际视野？
• 镜头前端到被测物之间可以保留多少工作距离？
• 被测物有没有高度差或位置波动？
• 需要测量什么尺寸，精度和重复性要求是多少？
• 是测量外轮廓，还是检测表面特征？
• 现场可以安装什么光源？

前面的文章已经讲过FA工业镜头如何根据靶面、视野、工作距离和检测精度选型。这一篇继续往下讲：当项目确定需要远心镜头以后，具体型号应该怎么判断。

2. 哪些项目更适合使用远心镜头？

远心镜头主要解决的，不是单纯“把图像拍清楚”，而是减少透视误差和倍率变化，让尺寸测量结果更加稳定。

普通工业镜头属于透视成像。工件离镜头近一点，图像通常会变大；离镜头远一点，图像通常会变小。对于扫码、识别和一般外观检测，这种变化不一定是严重问题。

但如果项目要测量孔径、间距、边缘位置或精密轮廓，工件高度稍有变化就可能带来尺寸波动。这时，远心镜头的价值才会真正体现出来。

比较典型的应用包括：

• 孔径、外径和内径测量
• 间距、槽宽和缝隙测量
• 边缘位置和轮廓尺寸测量
• 精密五金零件检测
• PCB焊盘和电子元件尺寸测量
• 芯片、连接器和端子检测
• 手机中框、玻璃和显示屏尺寸检测
• 工件存在高度波动的尺寸测量
• 要求低畸变和较高重复性的视觉项目

如果项目只是条码读取、字符识别、产品有无检测或一般定位，远心镜头不一定是最经济的方案。这类应用通常可以先评估普通FA工业镜头。

3. 第一步：确认相机靶面，不要只看“几英寸”

相机靶面是远心镜头选型的起点之一。

需要特别注意，相机标注的“2/3英寸、1英寸、1.1英寸”属于传感器规格名称，并不直接等于真实的宽度和高度。选型时最好查看相机规格书中的实际有效成像尺寸。

例如，不同传感器即使都被称为1英寸，实际有效宽度和高度也可能略有差异。因此，计算视野时，应优先使用相机资料中的有效传感器宽度和高度，而不是只使用英寸名称。

同时还要确认远心镜头支持的最大传感器尺寸。如果镜头成像范围小于相机靶面，可能出现：

• 画面暗角
• 边缘亮度下降
• 边缘解析力不足
• 有效测量区域缩小
• 边缘畸变或标定误差增加

所以远心镜头支持的靶面应完整覆盖相机的有效成像区域。使用1英寸或1.1英寸大靶面相机时，更要确认镜头是否真正支持对应尺寸。

4. 第二步：根据相机靶面和FOV计算倍率

远心镜头的倍率和物方视野之间有一个比较直观的关系：

简单理解就是：

• 倍率越小，视野通常越大。
• 倍率越大，视野通常越小。
• 相机靶面越大，在相同倍率下，获得的视野通常越大。

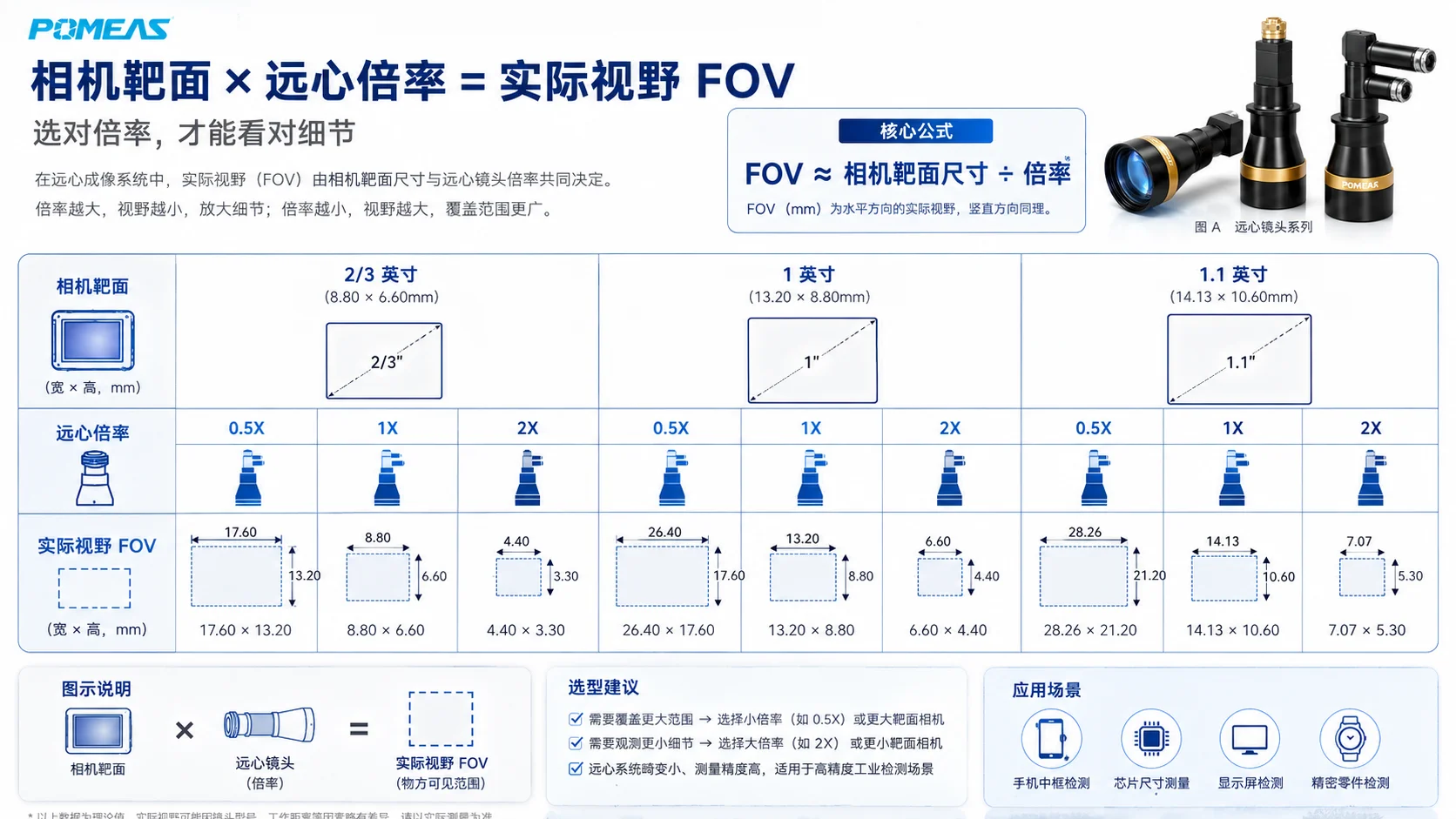

例如，相机有效靶面尺寸为13.2 × 8.8mm：

这些数据主要用于前期判断。实际FOV还可能受到镜头实际倍率、公差、调焦状态和相机有效成像区域影响，最终应以镜头规格书和实测结果为准。

如果你还不熟悉相机靶面、FOV和镜头参数之间的基础关系，也可以参考机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系。

5. 实际FOV不能刚好等于产品尺寸

客户有时会说：“我的产品是20 × 15mm，所以视野就做20 × 15mm。”

从理论上看似乎没有问题，但实际设备里通常要留出一定余量。

需要考虑的因素包括：

• 产品摆放偏差
• 治具定位误差
• 机械运动误差
• 产品批次尺寸差异
• 软件寻找边缘所需的背景区域
• 后续标定和ROI调整空间

例如，被测物尺寸是20 × 15mm，实际视野可能需要做成22 × 17mm或更大一些。具体余量取决于治具精度和产品位置稳定性。

但视野也不能盲目放大。FOV越大，每个像素对应的实际尺寸就越大，能够分辨的细节会下降。

所以我在选型时，一般会先确认产品尺寸，再问客户产品可能偏移多少，而不是直接按产品外形尺寸计算倍率。

6. 第三步：工作距离WD通常不能随意改变

工作距离WD通常指远心镜头前端到被测物表面的设计距离。

远心镜头和普通FA镜头不太一样。普通定焦工业镜头通常可以通过对焦环，在一定范围内改变对焦距离；远心镜头则通常围绕指定的工作距离进行设计。

如果工作距离明显偏离镜头设计值，可能出现：

• 无法获得最佳清晰度
• 远心度下降
• 倍率发生变化
• 边缘成像质量下降
• 畸变和测量误差增加
• 实际视野与规格书数据不一致

有些远心镜头允许小范围调焦，但这不代表WD可以任意改变。调焦后的成像状态、实际倍率和远心性能，仍然需要重新验证。

所以客户如果要求“工作距离110到200mm都可以使用”，不能简单理解为同一颗固定倍率远心镜头可以在整个区间内随意移动。

更稳妥的方式是先确定设备里真正需要的工作距离，再从对应WD系列中选择镜头。

7. 第四步：景深和工件高度差要一起判断

远心镜头可以减小高度变化带来的倍率变化，但它并不是无限景深。

这两个概念需要分开理解：

• 远心度：主要影响工件前后移动时的倍率稳定性和透视误差。
• 景深：决定工件前后移动多少以后，图像还能保持足够清晰。

也就是说，工件即使仍然保持比较稳定的图像尺寸，如果已经超出景深范围，边缘也会变软，测量重复性仍然可能下降。

例如，产品存在5mm高度差，而镜头的有效景深只能覆盖2mm，那么即使使用远心镜头，也不代表产品所有高度都能同时清晰成像。

远心镜头景深会受到多项因素影响，包括：

• 镜头倍率
• 光圈或有效F数
• 相机像元尺寸
• 允许的模糊圈
• 检测算法需要的边缘对比度
• 实际测量精度要求

一般来说，倍率越高，对焦精度和景深要求会更严格。适当缩小光圈可能增加景深，但光圈过小也可能受到衍射影响，因此仍然需要做平衡。

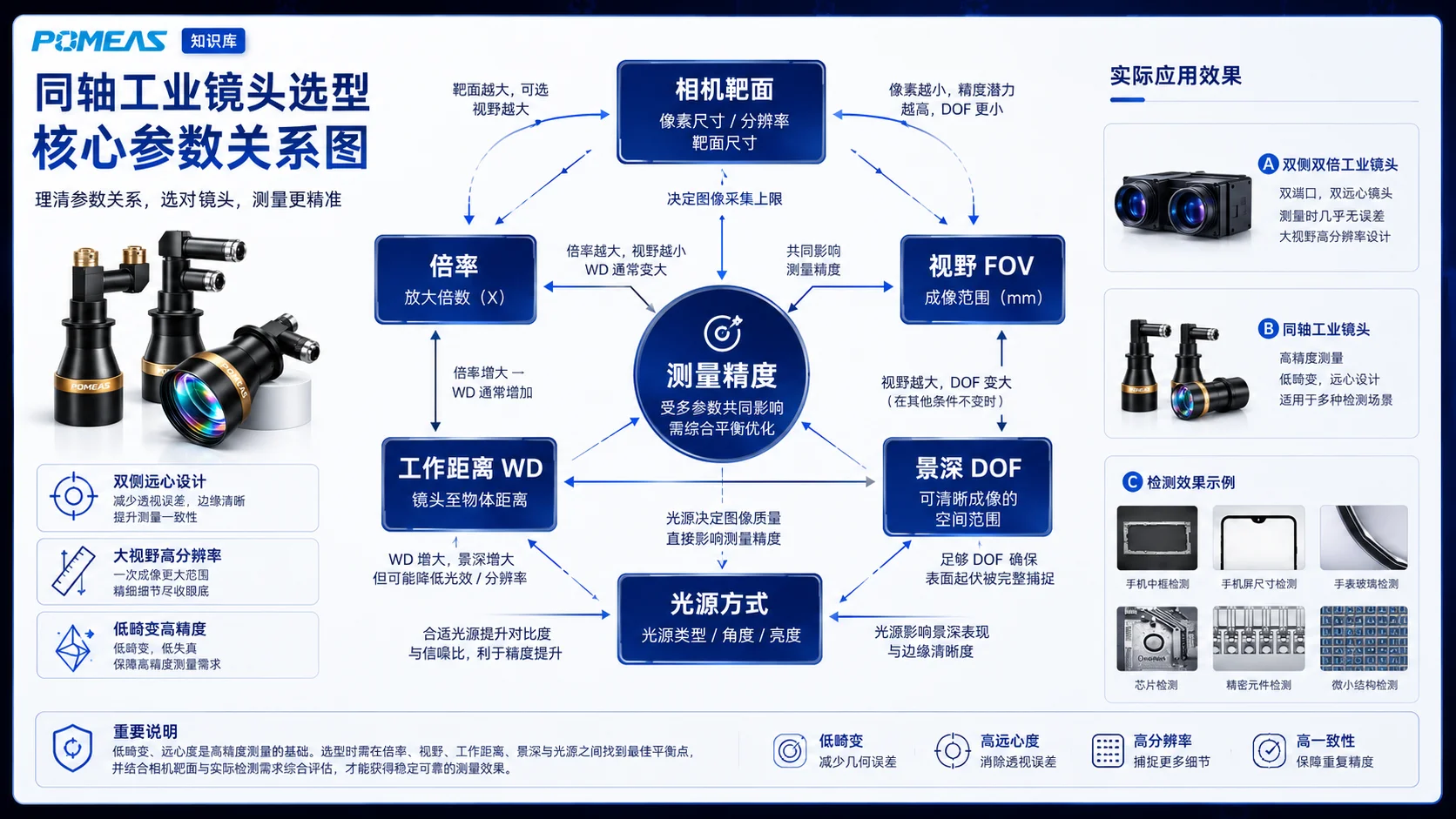

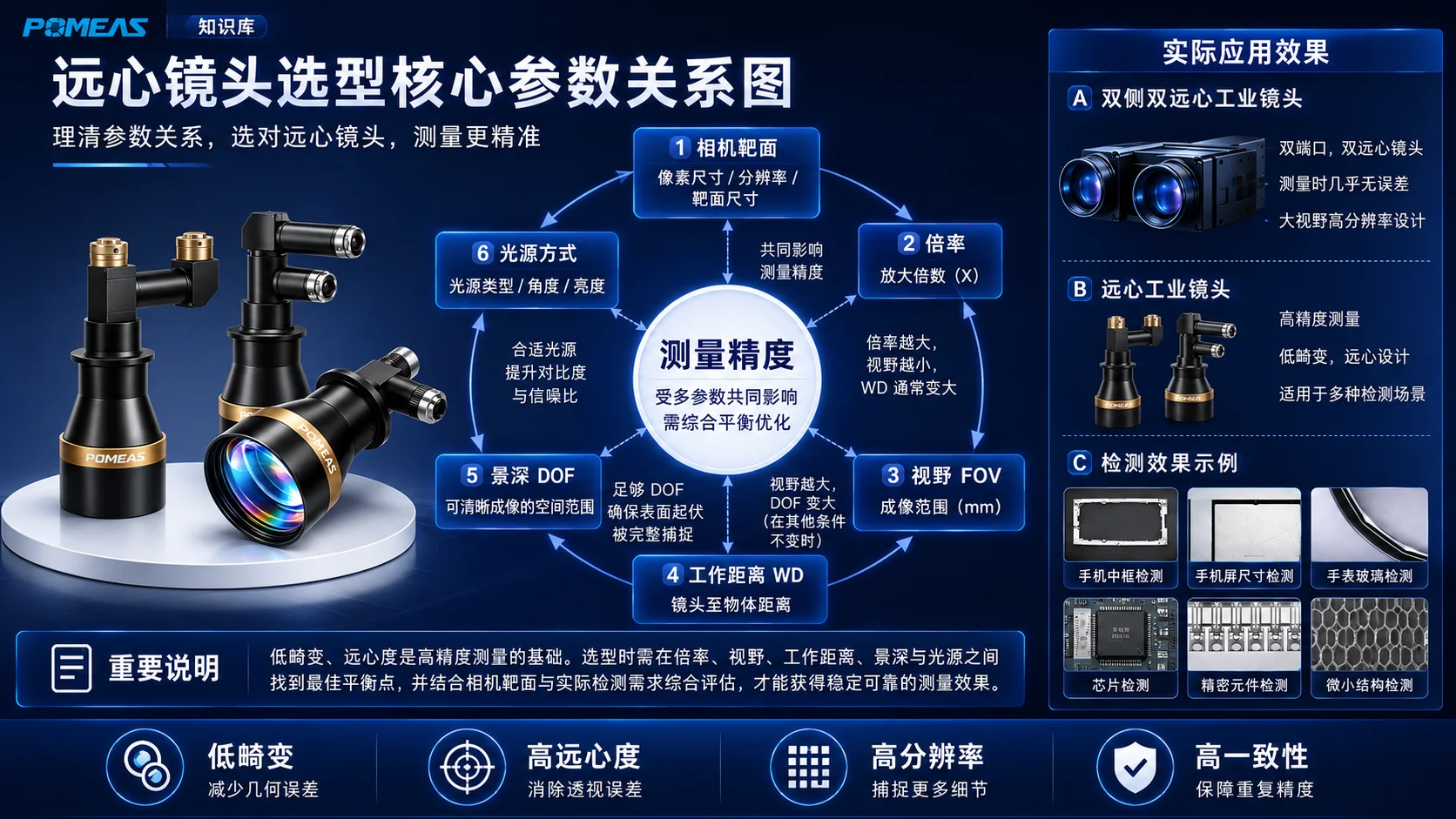

8. 倍率、FOV、WD、景深和精度之间是什么关系？

远心镜头选型不是单独优化某一个参数，而是要在多个条件之间找到平衡。

我一般不会只因为客户要求“精度高”，就盲目选择更高倍率镜头。

倍率提高以后，虽然可以用更多像素覆盖较小范围，但FOV会缩小、景深可能下降，镜头尺寸和安装难度也可能增加。

真正合理的方案，是在满足精度的前提下，使用足够而不是过度的倍率。

9. 理论像素精度不等于最终测量精度

远心镜头选型时，客户经常会先计算单像素对应多少毫米。

常见计算方式是：

例如，水平视野是20mm，相机水平方向为4000像素，那么理论上每个像素对应约0.005mm，也就是5μm。

但这不代表系统的最终测量精度一定是5μm。

真实测量结果还会受到以下因素影响：

• 镜头解析力和边缘对比度
• 镜头畸变和远心度
• 相机噪声和像元质量
• 光源亮度和稳定性
• 标定方式和标定板精度
• 机械振动和安装刚性
• 工件摆放和高度变化
• 环境温度变化
• 软件边缘算法和重复性

所以我通常把单像素尺寸称为“理论采样精度”，而不会直接把它当成最终系统精度。

10. 畸变、远心度、分辨率和测量精度不是同一个参数

这几个参数经常被放在一起讨论，但它们解决的问题并不相同。

畸变

畸变反映图像不同位置的几何比例是否发生变化。畸变越低，图像几何形状通常越接近真实目标，但精密测量仍然建议进行标定。

远心度

远心度主要反映主光线偏离平行状态的程度。远心度越好，工件前后位置变化时，倍率变化通常越小。

分辨率

分辨率反映镜头传递细节的能力。低畸变镜头不代表一定具有足够高的解析力。

测量精度

测量精度是整套系统的最终结果，需要综合镜头、相机、光源、标定、机械结构和软件算法来评估。

所以“畸变低于0.02%”并不等于设备就一定能达到某个微米级精度；“2500万像素”也不代表测量结果一定比500万像素系统更稳定。

11. 物方远心、双远心和远心变倍镜头怎么选？

物方远心镜头

物方远心镜头主要控制物方高度变化带来的倍率变化，适合大多数机器视觉尺寸测量应用。

双远心镜头

双远心镜头在物方和像方都采用远心设计，可以进一步控制物方位置变化和像方主光线角度，适合对测量一致性和成像稳定性要求更高的应用。

远心变倍镜头

远心变倍镜头适合需要调整视野或兼容多种产品尺寸，同时又希望保持较好远心成像特性的项目。

但变倍范围、不同倍率下的视野、景深、工作距离、畸变和标定方式，都需要分别确认。

12. 远心镜头应该搭配什么光源？

镜头负责成像，但最终边缘能否稳定提取，很大程度上也取决于光源。

轮廓和尺寸测量

如果主要测量产品外轮廓、孔径、间距和槽宽，通常优先评估背光。

对于精度要求更高、产品有一定厚度或边缘容易产生虚影的项目，可以进一步评估平行背光或远心平行光源。

表面特征检测

如果需要观察产品表面的划痕、文字、焊盘或纹理，则需要根据材质评估同轴光、环形光、条形光、穹顶光或偏振照明。

反光金属和玻璃

高反光表面不能只靠增加亮度解决。更重要的是控制光线入射角度和反射方向，减少局部过曝和杂散光。

在精密轮廓测量里，我更关注边缘是否清楚、稳定和重复，而不是图片整体是否明亮好看。

13. 远心镜头选型常见错误

错误1：只看倍率，不看相机靶面

同一个倍率搭配不同传感器，最终视野不同。没有实际靶面尺寸，就不能准确判断FOV。

错误2：视野刚好等于产品尺寸

没有预留产品偏移和软件处理空间，实际运行时很容易出现产品超出画面的问题。

错误3：认为远心镜头的工作距离可以随意调整

远心镜头通常围绕指定WD设计，明显偏离后可能影响清晰度、倍率和远心性能。

错误4：认为远心镜头景深无限

远心成像可以提高倍率稳定性，但工件超出景深后仍然会模糊。

错误5：把理论像素尺寸当成最终精度

理论像素只是采样基础，最终精度还要看镜头、光源、标定、机械结构和算法。

错误6：只看中心清晰度，不检查边缘

精密测量通常要利用整个视野，应检查中心、四角和边缘的成像一致性。

错误7：大镜头只固定相机，没有固定镜身

大视野远心镜头通常较重。如果镜身悬空，设备振动可能影响对焦、标定和测量重复性。

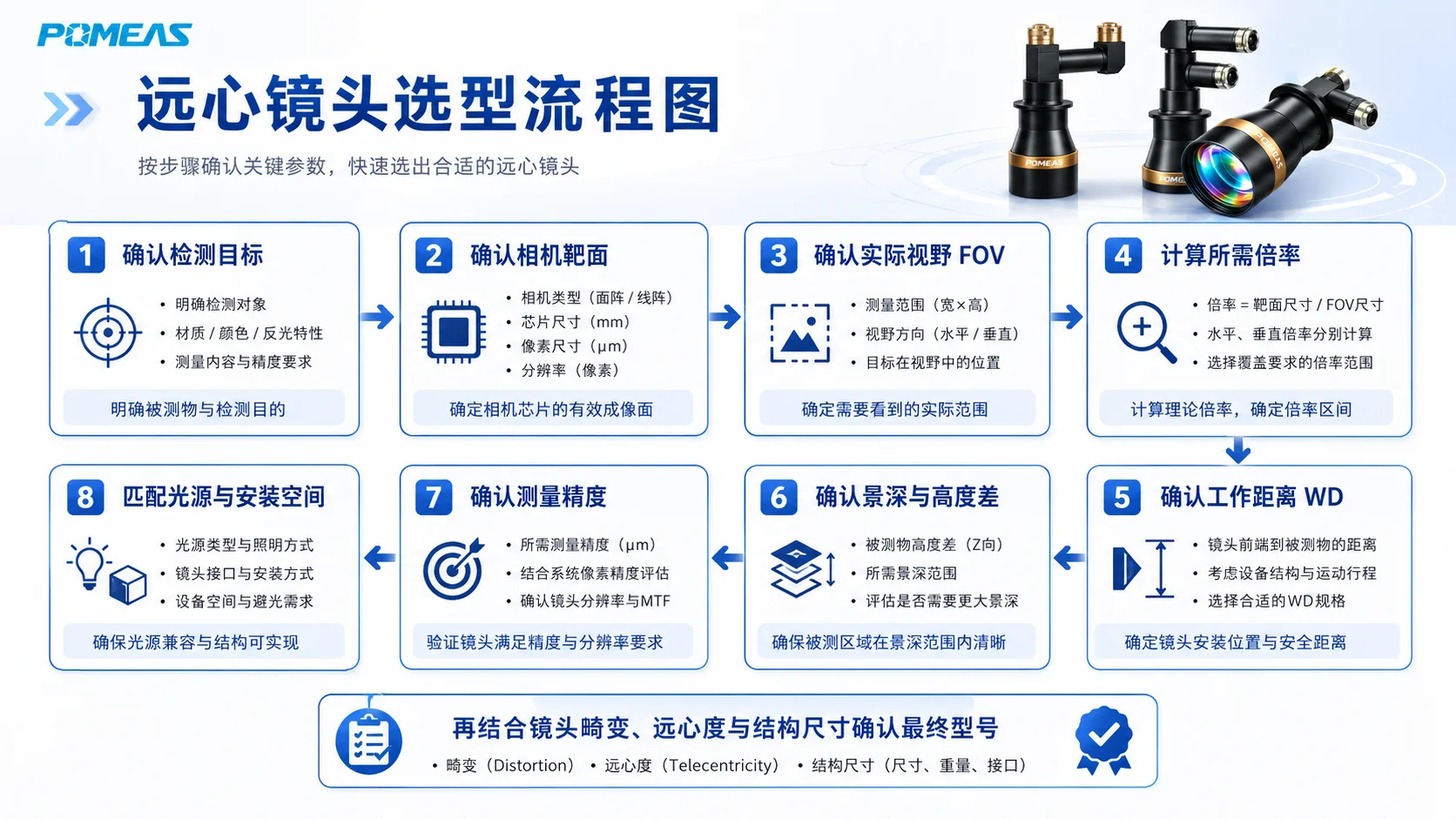

14. Tiger常用的远心镜头选型流程

实际选型时，我一般不会从产品目录里随便挑一颗倍率接近的型号，而是按下面的顺序判断。

Step 1：确认检测目标

先确定测量的是孔径、间距、边缘、轮廓还是表面特征，并确认精度和重复性要求。

Step 2：确认相机参数

确认相机型号、实际传感器尺寸、分辨率、像元尺寸和接口类型。

Step 3：确认实际FOV

根据产品尺寸、摆放偏差和软件余量，确定真正需要覆盖的视野范围。

Step 4：计算所需倍率

分别根据传感器宽度和高度计算倍率，并确认水平和垂直方向都能覆盖目标。

Step 5：确认工作距离和安装空间

确认镜头前端到被测物的距离，同时检查镜头长度、直径、重量和光源安装空间。

Step 6：确认景深和产品高度差

确认产品所有需要检测的位置都处于有效景深范围内。

Step 7：评估测量精度

结合理论像素尺寸、镜头解析力、畸变、远心度和标定条件，判断方案是否有可能满足要求。

Step 8：匹配光源和安装结构

最后确认背光、平行光、同轴光或其他照明方式，并保证相机和镜头安装足够稳定。

只有把这些参数放在一起判断，才能减少型号看起来合适、装到现场却无法使用的情况。

15. 客户询盘时建议提供哪些参数？

为了让POMEAS更快判断远心镜头方向，建议提供以下信息：

• 工业相机型号
• 相机有效靶面尺寸
• 相机分辨率
• 相机像元尺寸
• 相机接口类型
• 被测物尺寸
• 实际需要的FOV
• 工作距离WD
• 产品高度差
• 测量项目
• 精度和重复性要求
• 最小需要识别或测量的特征
• 产品材质和表面状态
• 光源类型
• 安装空间限制
• 样品图片或图纸

如果参数暂时不完整，至少先提供相机靶面、FOV、WD和精度要求。有了这四项，通常就能先判断倍率和镜头系列方向。

16. 相关产品和文章

如果你还在确认镜头类型、焦距或相机匹配，可以继续参考：

• FA工业镜头选型指南：靶面、视野、工作距离与检测精度
• 机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系
• POMEAS机器视觉镜头产品
• 机器视觉光源与配件
• 联系POMEAS获取远心镜头选型建议

远心镜头不是单独选一个倍率就结束了。真正稳定的测量系统，需要把相机、镜头、光源、机械结构、标定和软件放在一起评估。

17. FAQ：远心镜头选型常见问题
