0.2X高分辨率远心镜头 1英寸12mm景深

产品介绍

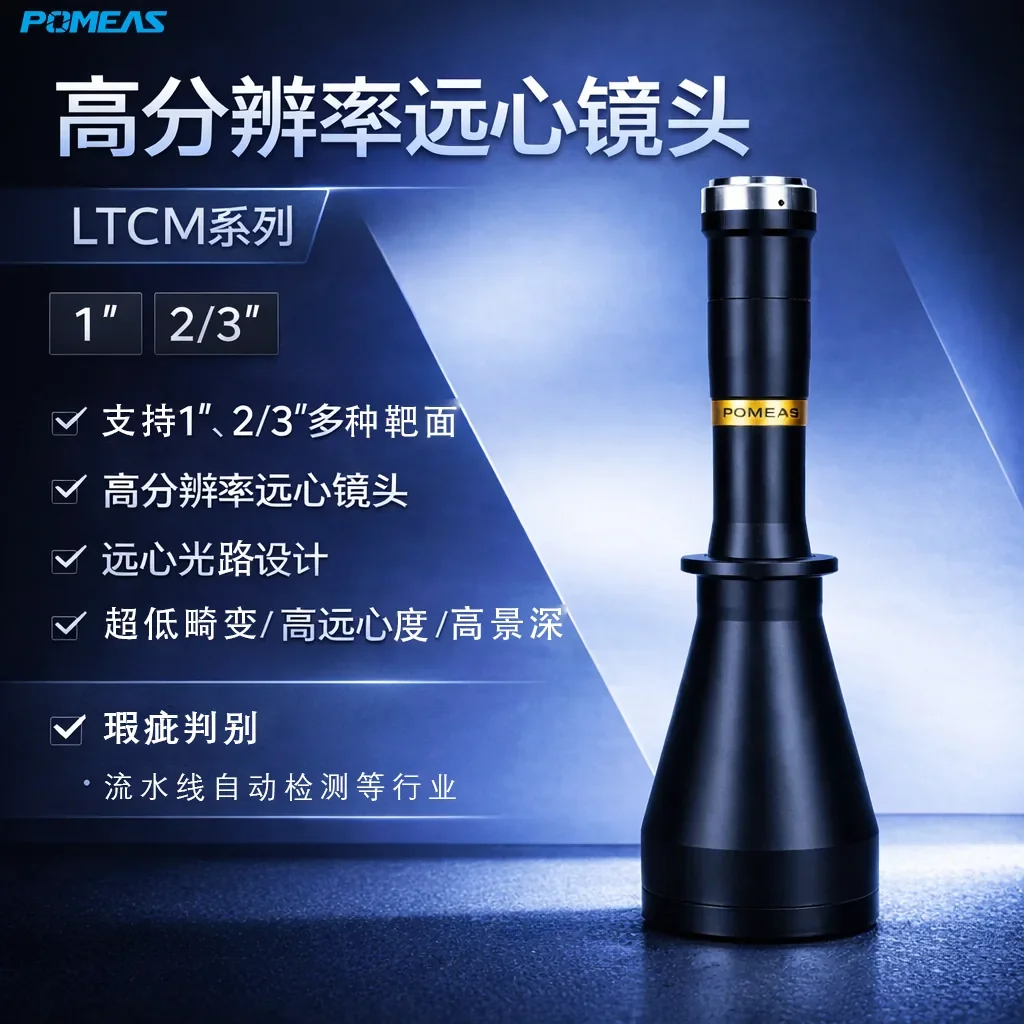

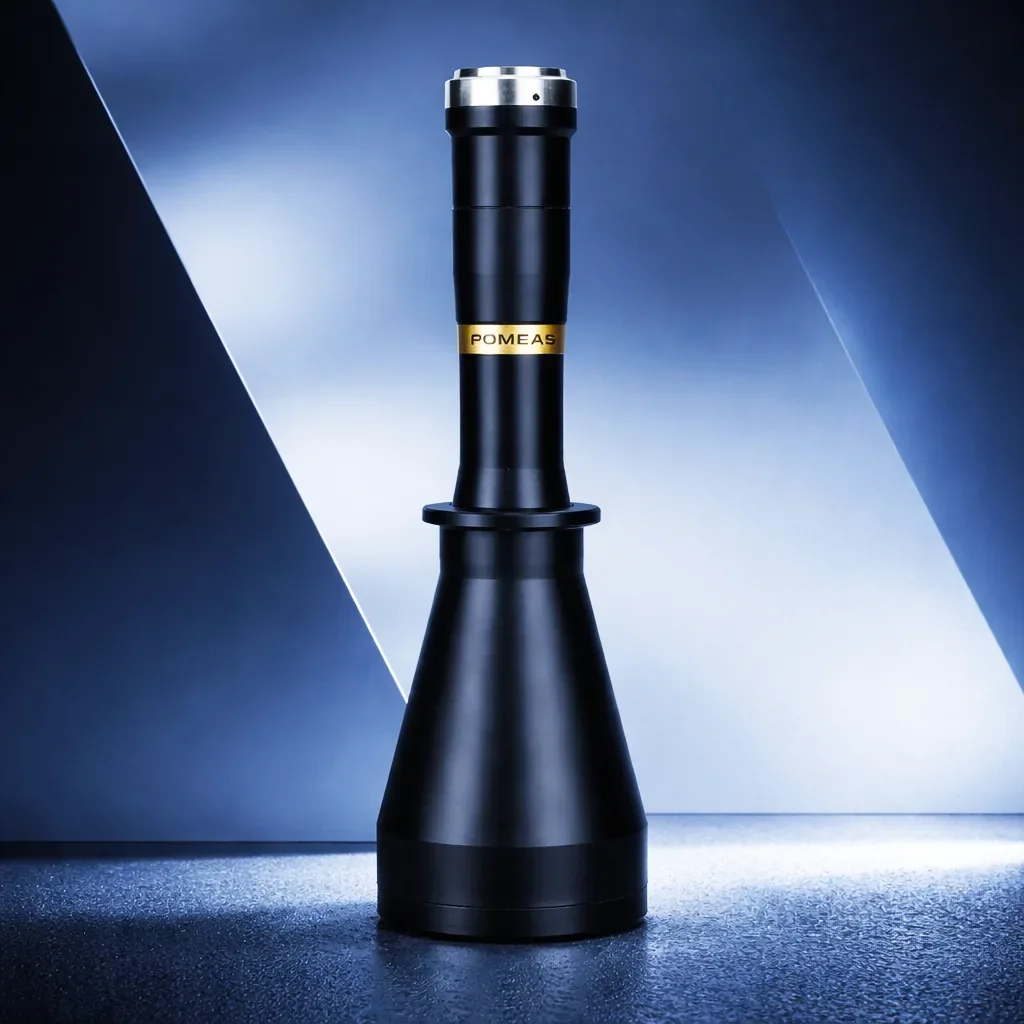

PMS-LTCM02-180S-G是一款高分辨率远心镜头，属于机器视觉镜头与光学器件，最大倍率0.2X，工作距离180mm，采用远心光路设计，支持1英寸、2/3英寸大靶面工业相机。

镜头分辨率为20.13μm，畸变0.02%，景深达12mm。较大的景深使其能够覆盖明显的工件高度变化，适合流水线上多高度工件的连续检测，减少调焦与停顿。

该型号适用于流水线自动检测、瑕疵判别、尺寸测量与视觉定位等场景。需要了解更多远心镜头的选型方法，可查看POMEAS机器视觉知识库。

主要特点

1英寸大靶面支持

兼容1英寸大尺寸工业相机传感器，单次拍摄可覆盖更大的检测幅面。

12mm高景深

景深达12mm，工件高度变化较大时仍能保持清晰成像，适合产线连续检测。

180mm工作距离

较长的物距为光源、夹具与运动机构预留充足的安装空间。

远心光路设计

减少工件位置与高度变化带来的倍率波动，提高检测一致性。

低畸变

畸变0.02%，有利于视野边缘的特征识别与尺寸计算。

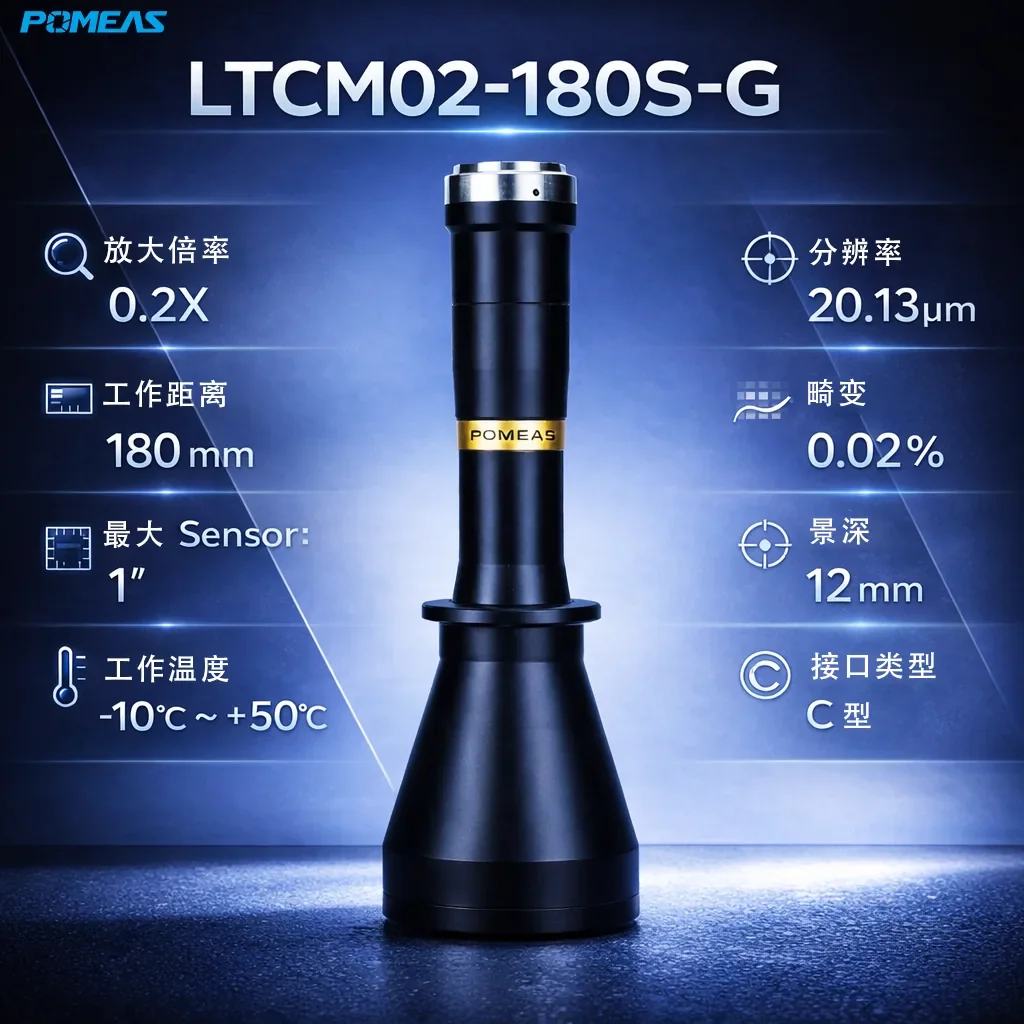

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

流水线自动检测

大景深与长工作距离适合流水线上工件的连续在线检测。

瑕疵判别

可用于产品表面瑕疵、缺损与异物的自动判别。

尺寸测量

适用于较大尺寸工件的轮廓与位置尺寸测量。

视觉定位

可为自动化组装与搬运设备提供稳定的定位图像。

选型说明

确认靶面与视野

根据相机传感器尺寸与工件幅面核对成像范围。

确认高度变化范围

工件高度波动较大时，优先核对12mm景深是否覆盖。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；表面瑕疵检测可根据反光情况选择同轴光源或环形光源。

1. PMS-LTCM02-180S-G 的放大倍率是多少？

镜头最大倍率为0.2X，主要用于较大尺寸工件的成像与检测。

2. 工作距离与景深是多少？

工作距离为180mm，景深达12mm，可覆盖较大的工件高度变化范围。

3. 最大支持多大的相机靶面？

最大兼容1英寸工业相机传感器，同时支持2/3英寸等规格。

4. 镜头的分辨率与畸变如何？

分辨率为20.13μm，畸变0.02%，配合远心光路可获得稳定的成像质量。

5. 适合哪些应用场景？

适用于流水线自动检测、瑕疵判别、尺寸测量与视觉定位等工业视觉场景。

6. 使用什么接口？

采用C型接口（C-mount）。

7. 与同系列其他型号有什么区别？

该型号主打1英寸大靶面与12mm高景深，工作距离180mm；如需更大视野或不同倍率，可查看LTCM系列其他型号或联系POMEAS选型。

8. 是否支持定制？

支持按客户需求定制，可提交工件尺寸、相机参数与检测要求后确认方案。
