双端口双倍率双远心镜头｜大视野精密测量

产品介绍

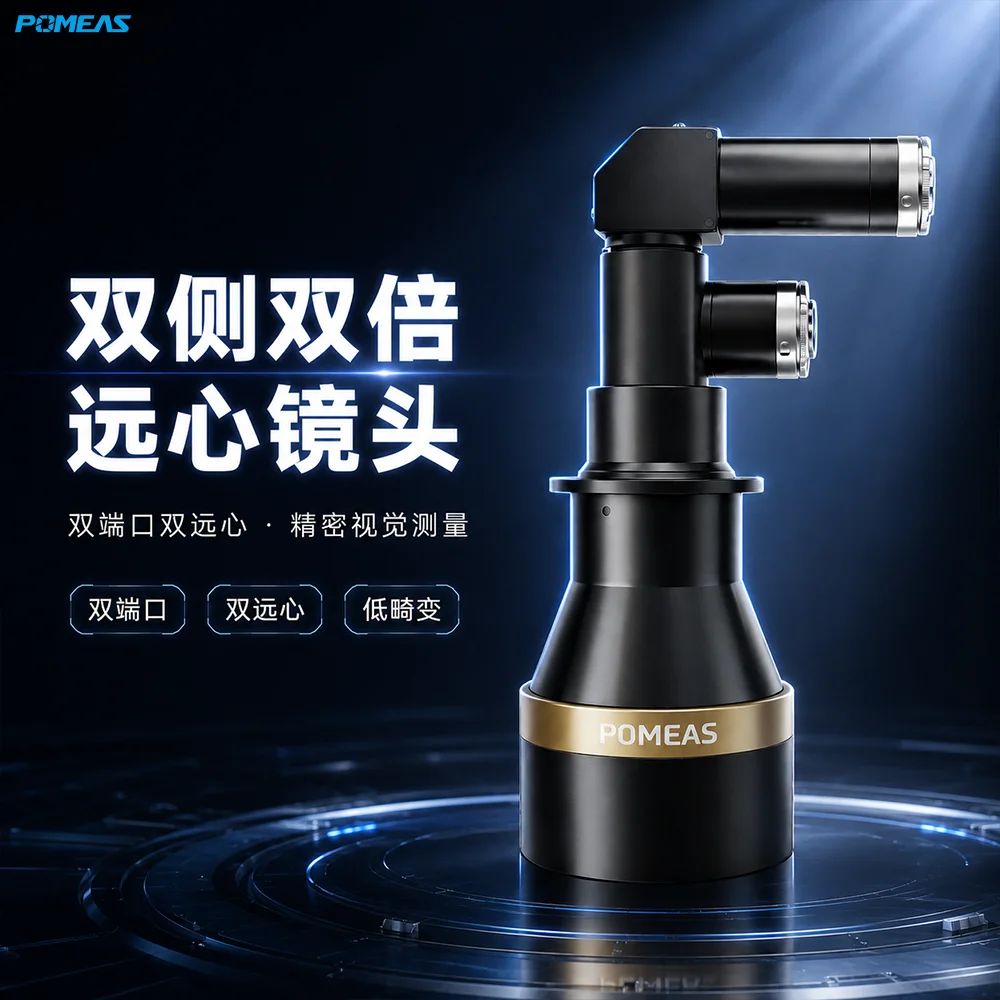

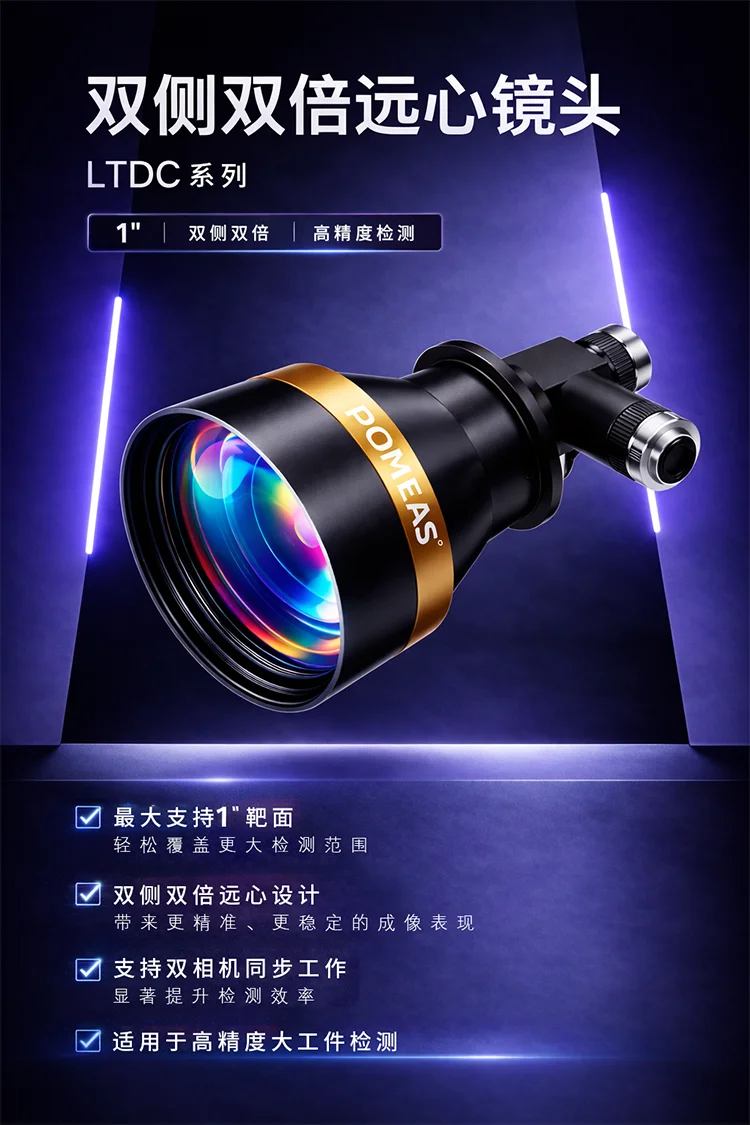

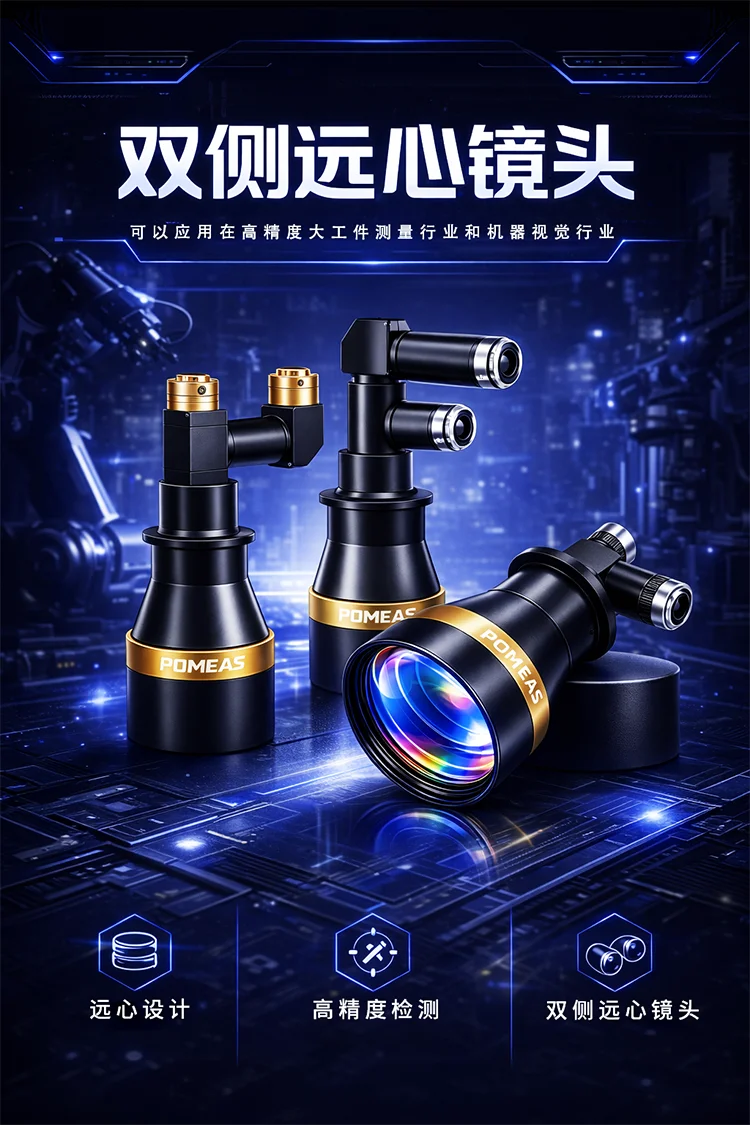

这款双端口双倍率双远心镜头面向机器视觉精密测量、大视野观察和局部细节检测应用设计。镜头设置0.16X和0.7X两个固定倍率成像端口，可根据检测需求分别获取大范围工件轮廓和更高分辨率的局部图像。

两个倍率端口的工作距离均为120mm，能够减少不同成像视野切换时对工件位置、安装平台和检测空间的影响。镜头采用物方与像方双远心光学设计，可降低透视误差以及工件高度变化对成像倍率的影响，使轮廓边缘和尺寸特征更加稳定。

产品最大兼容1英寸工业相机传感器，采用C型接口，并具备低畸变、高景深和大视野成像特点，适合用于尺寸测量、轮廓提取、孔位检测以及精密零件视觉观察。

主要特点

双端口双倍率成像

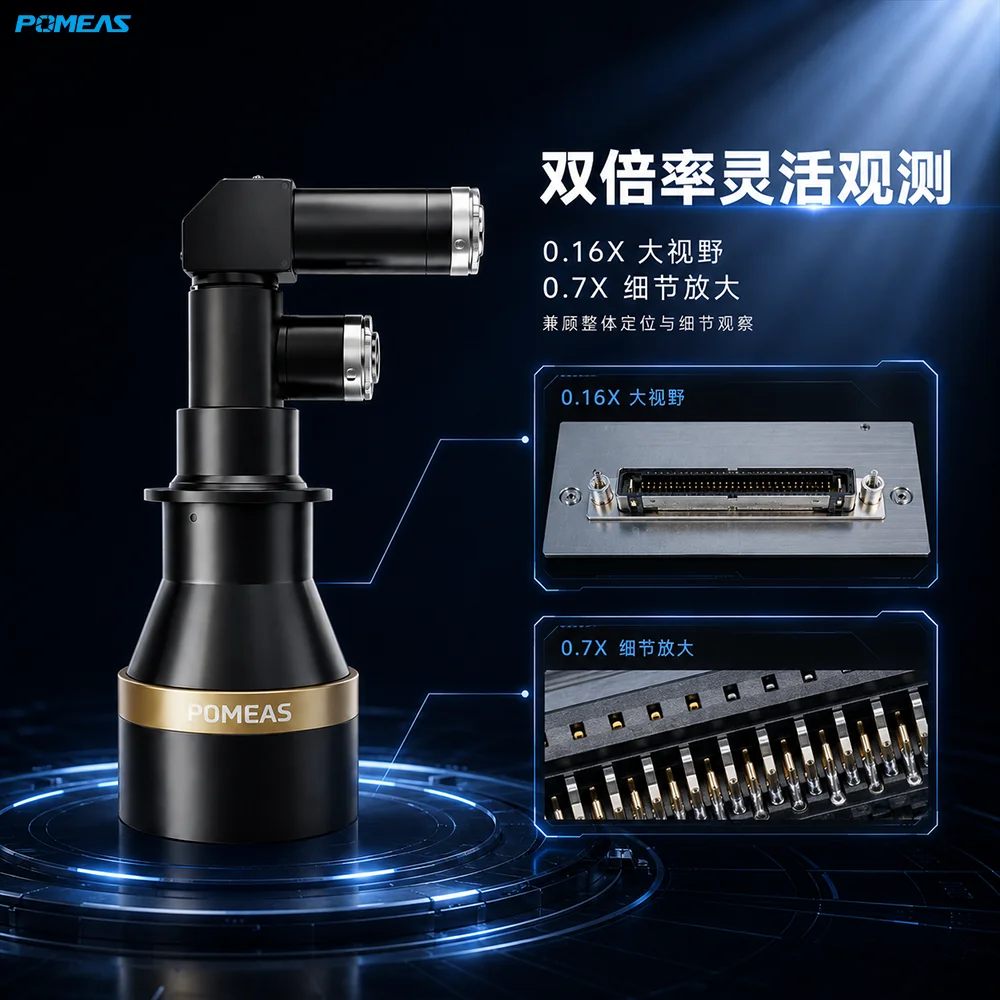

镜头分别提供0.16X和0.7X两个成像端口。0.16X端口适合观察较大尺寸工件及完整轮廓，0.7X端口适合观察孔位、边缘、间距和局部细小结构，使一套光学系统能够兼顾大视野与高分辨率检测。

双远心光学设计

物方远心度低于0.02°，像方远心度低于0.5°。双远心光路能够减少工件高度变化和透视效应引起的倍率变化，为尺寸测量及轮廓分析提供更加稳定的图像基础。

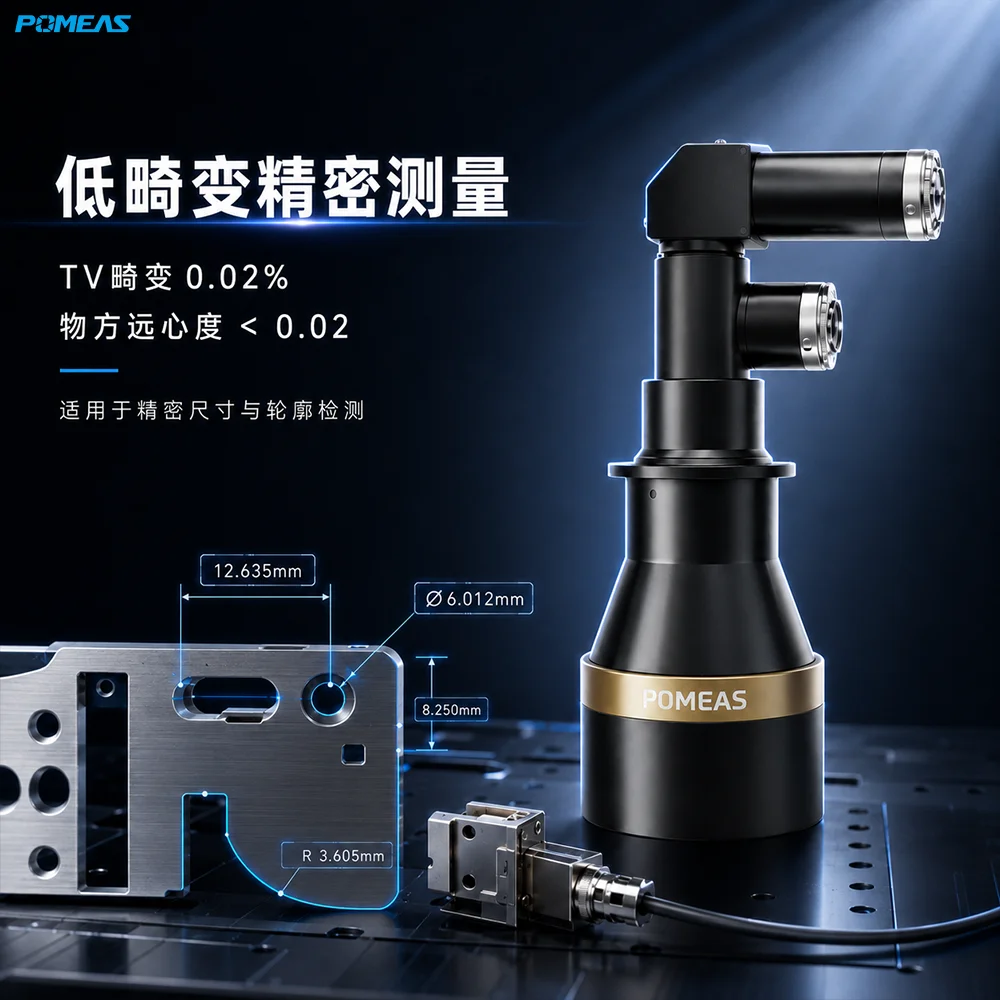

低畸变成像

0.16X和0.7X两个端口的TV畸变均为0.02%，可减少视野边缘的形变，有利于准确提取工件外轮廓、孔边缘、间距及位置特征。

统一工作距离

两个成像端口的工作距离均为120mm，便于检测平台、夹具、工业相机和外部光源统一布局，也能为工件上下料预留较充足的安装空间。

最大兼容1英寸传感器

镜头可搭配不同尺寸的工业相机传感器，最大兼容1英寸靶面，方便根据检测视野、图像分辨率和设备成本选择相机。

C型接口设计

产品采用常用的C型接口，可与多种机器视觉工业相机配套使用，便于集成到自动化检测设备、影像测量系统和视觉观察平台中。

该镜头兼具双端口双远心、大视野、高分辨率、低畸变和高景深等特点，可满足整体观察与局部精细检测相结合的应用需求。

技术亮点

大视野与高分辨率兼顾

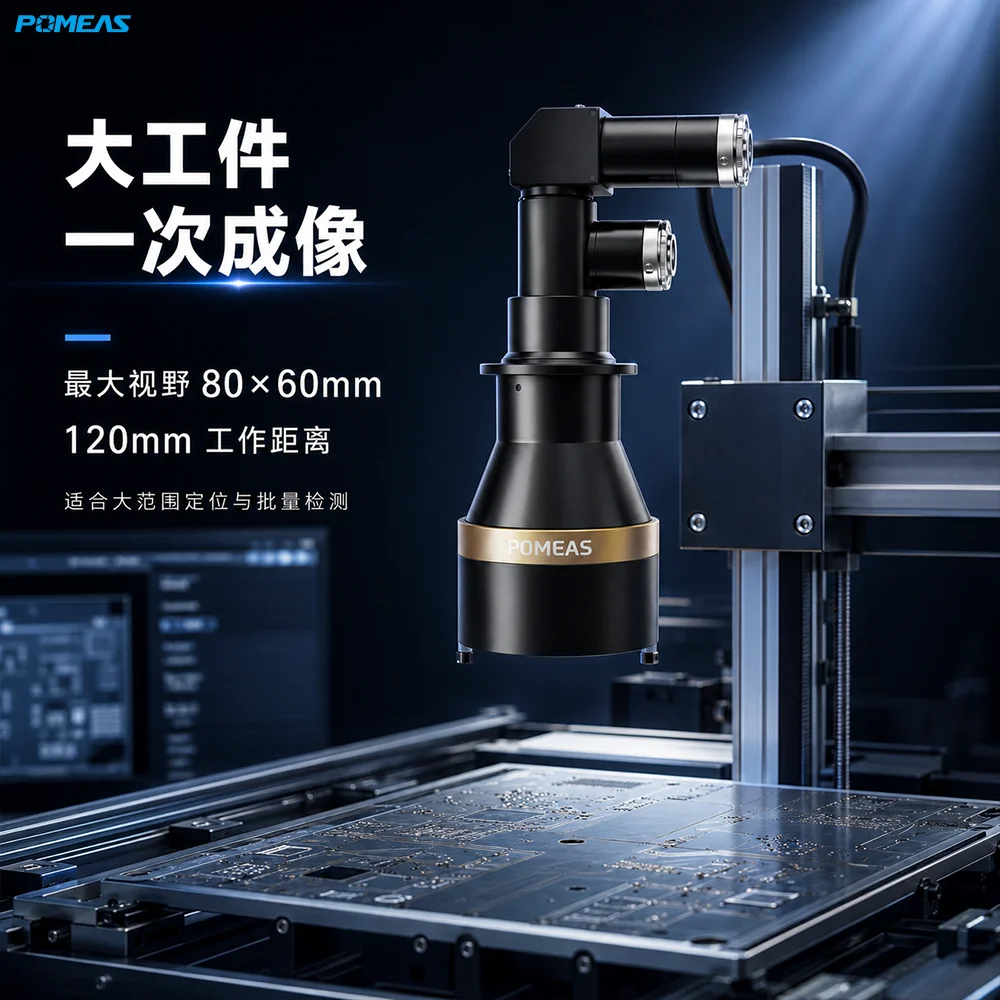

0.16X端口偏向大范围成像，在搭配1英寸传感器时，物方视野可达到80.0×60.0mm，适合一次观察较大工件或完整产品轮廓。

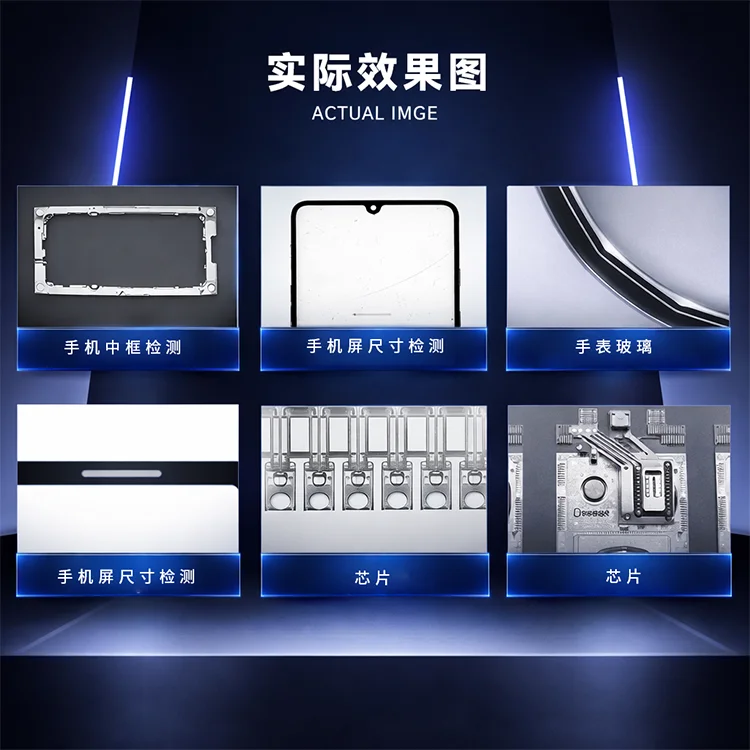

0.7X端口偏向局部精细成像，在搭配1英寸传感器时，物方视野为18.3×13.7mm，物方分辨率为7.63μm，可用于观察尺寸更小的边缘和结构特征。

两种倍率对应不同检测需求

0.16X端口的物方分辨率为25.81μm，理论景深为19.23mm，适合具有一定高度变化的大工件观察和整体轮廓检测。

0.7X端口的物方分辨率为7.63μm，理论景深为1.30mm，更适合局部细节、孔位、边缘和精密尺寸检测。

稳定的远心测量能力

镜头采用双远心设计，可减少被测物在工作距离范围内前后移动时产生的成像倍率变化。对于具有一定高度差、安装位置存在轻微波动或需要重复测量的工件，能够提高图像边缘的一致性。

低畸变轮廓提取

两个倍率端口的TV畸变均为0.02%，能够减少普通镜头容易产生的桶形或枕形畸变，使工件轮廓更接近实际几何形状，方便视觉软件进行边缘拟合和尺寸计算。相关分辨率、景深、数值孔径及MTF数据分别对应0.16X和0.7X端口。

多种传感器视野适配

镜头可搭配1/3英寸、1/2.5英寸、1/2.3英寸、1/2英寸、1/1.8英寸、2/3英寸和1英寸传感器。不同相机传感器尺寸对应不同物方视野，实际选型时可根据工件尺寸和所需分辨率进行匹配。

需要注意的是，参数表中的景深为理论计算值。实际应用中建议将有效使用范围控制在理论景深约一半以内，以获得更加清晰稳定的成像效果。

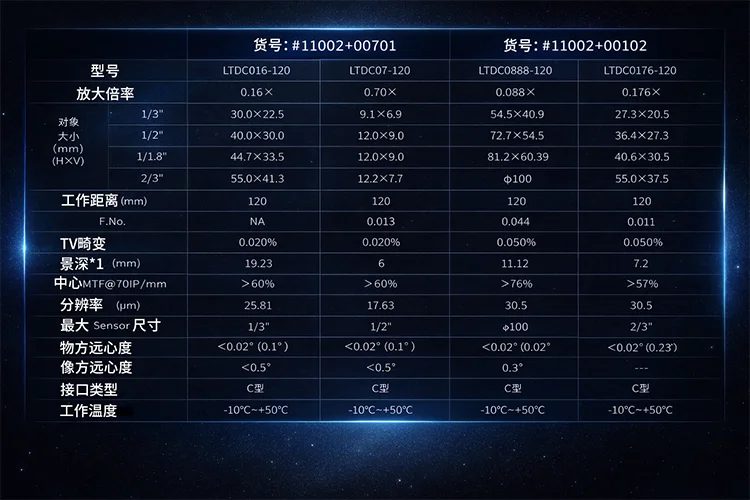

规格参数

典型应用

大尺寸工件整体观察

利用0.16X端口的大视野能力，可一次获取较大工件的完整外形，适用于外轮廓、整体尺寸、位置分布和多区域特征观察。

精密尺寸测量

双远心光学能够降低透视误差和倍率变化，适用于长度、宽度、外径、内径、孔径、孔距、间距及边缘位置等二维尺寸检测。

孔位与边缘检测

0.7X端口具有更高物方分辨率，适合提取孔边缘、缺口、槽位、台阶边界以及局部轮廓特征。

整体定位与局部复检

可使用0.16X端口完成工件整体观察和区域定位，再通过0.7X端口获取局部细节，为整体定位与精细检测相结合的视觉方案提供光学支持。

自动化视觉测量设备

适合安装在影像测量设备、在线视觉检测设备和自动化测量平台中，用于稳定采集工件轮廓图像。

多工件或多区域检测

较大的物方视野能够覆盖多个小型零件或同一工件上的多个检测区域，减少重复移动和多次拍摄，提高视觉检测效率。

常见问题（FAQ）

1. 这款镜头为什么有两个成像端口？

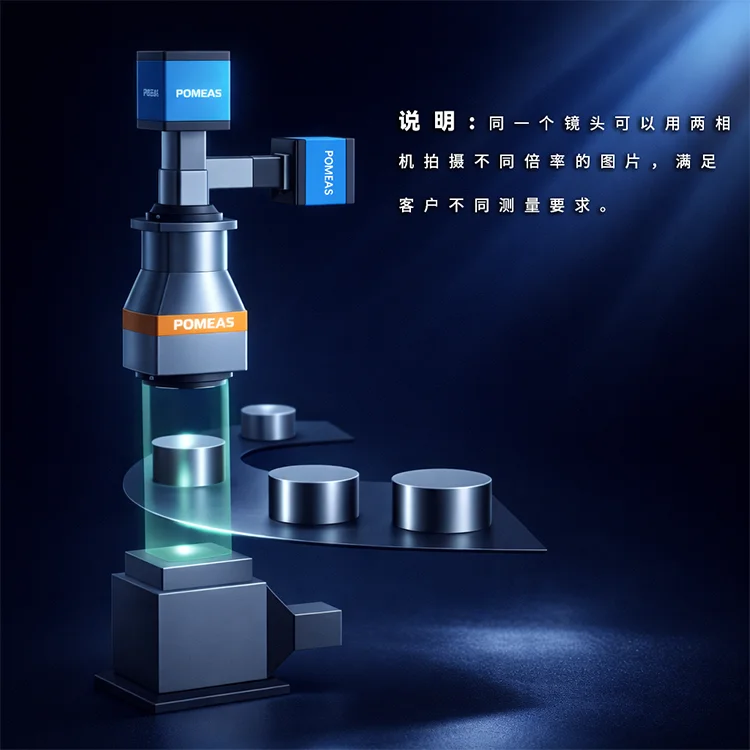

两个端口分别对应0.16X和0.7X固定倍率。0.16X端口主要用于大视野整体观察，0.7X端口主要用于更高分辨率的局部检测，可根据设备方案分别配置工业相机。

2. 这是一款连续变倍镜头吗？

不是。这款产品采用两个固定倍率成像端口，分别为0.16X和0.7X，不属于连续变倍镜头。如果检测项目需要连续调整倍率和视野，应根据实际需求选择相应的连续变倍产品。

3. 两个倍率端口的工作距离是否相同？

相同。0.16X和0.7X端口的工作距离均为120mm，有利于统一安排工件位置、夹具、相机和光源。

4. 两个端口可以同时成像吗？

产品具备两个独立成像端口，但是否同时采集图像取决于工业相机数量、软件和设备控制方案。产品资料没有说明镜头自带自动切换或同步采集功能。

5. 最大可以搭配多大的工业相机？

最大兼容1英寸传感器，同时也可搭配2/3英寸、1/1.8英寸、1/2英寸及其他较小尺寸的工业相机传感器。

6. 使用1英寸传感器时视野有多大？

0.16X端口的物方视野为80.0×60.0mm；0.7X端口的物方视野为18.3×13.7mm。

7. 这款镜头适合尺寸测量吗？

适合。镜头采用物方和像方双远心设计，两个端口的TV畸变均为0.02%，能够减少透视和图像畸变对尺寸测量产生的影响。

8. 0.16X和0.7X应该怎么选择？

需要观察完整工件、较大轮廓或较宽检测范围时，可选择0.16X端口；需要观察局部边缘、孔位或细小结构时，可选择0.7X端口。

9. 镜头是否带内置照明？

产品资料中的照明方式标注为“/”，没有说明镜头集成照明。实际应用时通常需要根据工件材质和检测特征另外配置环形光、同轴光或背光源。

10. 实际景深是否等于参数表中的理论景深？

参数表中的景深为理论计算值。为获得更稳定的清晰度，实际使用时建议将有效测量范围控制在理论景深约一半以内。

11. 镜头可以在哪种温度环境中使用？

产品标注的工作温度范围为-10℃至+50℃。实际安装时仍应避免明显振动、灰尘污染、镜片结露以及温度快速变化。

12. 选型时需要提供哪些信息？

建议提供工件尺寸、最小检测特征、所需视野、测量精度、相机传感器尺寸、像素大小、安装空间和照明方式，以便确认0.16X或0.7X端口是否满足实际检测要求。
