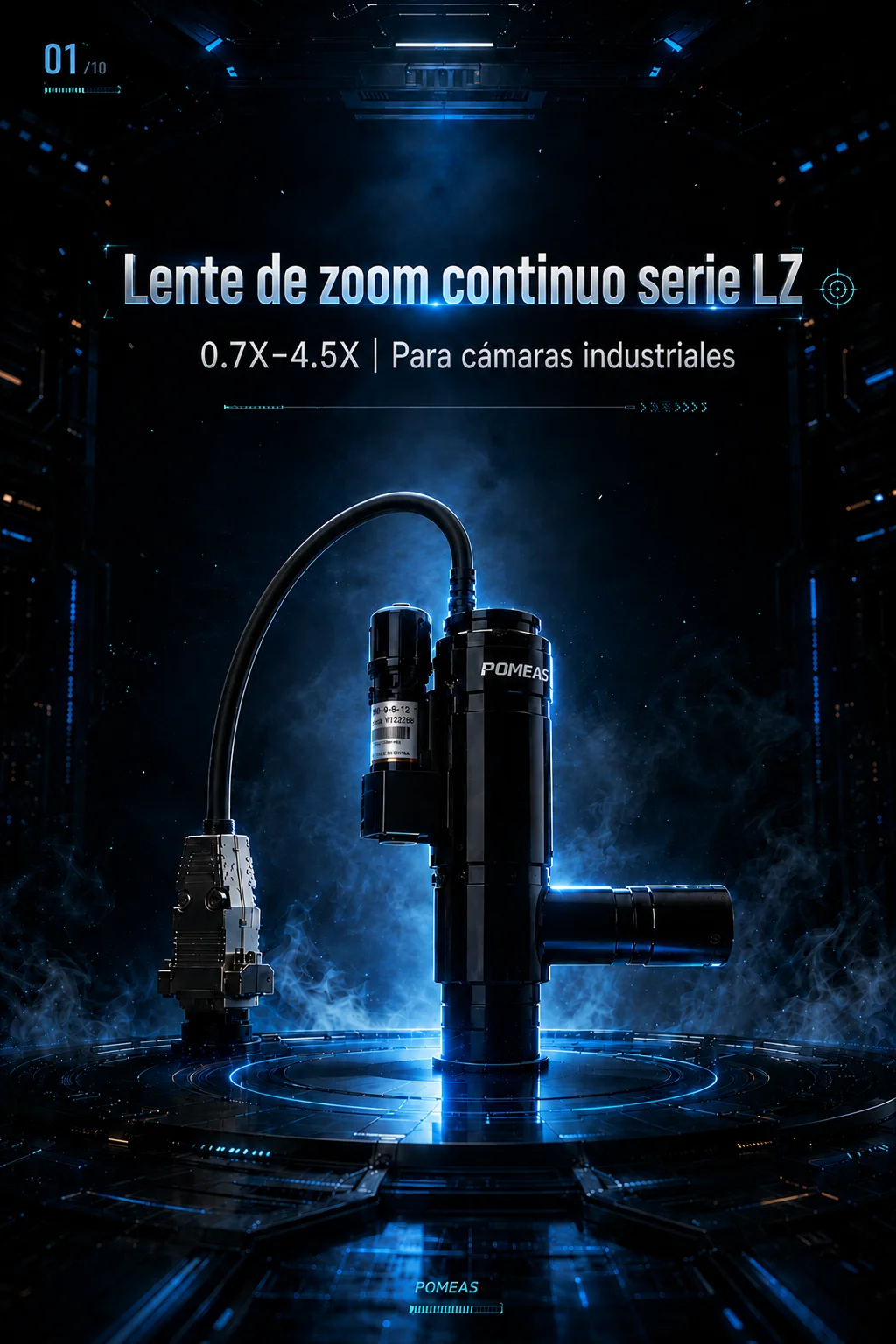

PMS-LZ-63106D6 – Lente zoom coaxial de 0,7× a 4,5×
El POMEAS PMS-LZ-63106D6 es un lente zoom industrial coaxial diseñado para aplicaciones de inspección, medición y visión artificial. Su rango de aumento continuo de 0,7× a 4,5× permite cambiar entre una vista general y la observación detallada sin sustituir el lente.
Con una relación de zoom de 6,5:1, enfoque fino de 12 mm y una distancia de trabajo de 87±2 mm, ofrece una configuración óptica flexible para diferentes objetos y requisitos de inspección. Es compatible con cámaras industriales con sensores de hasta 2/3″.

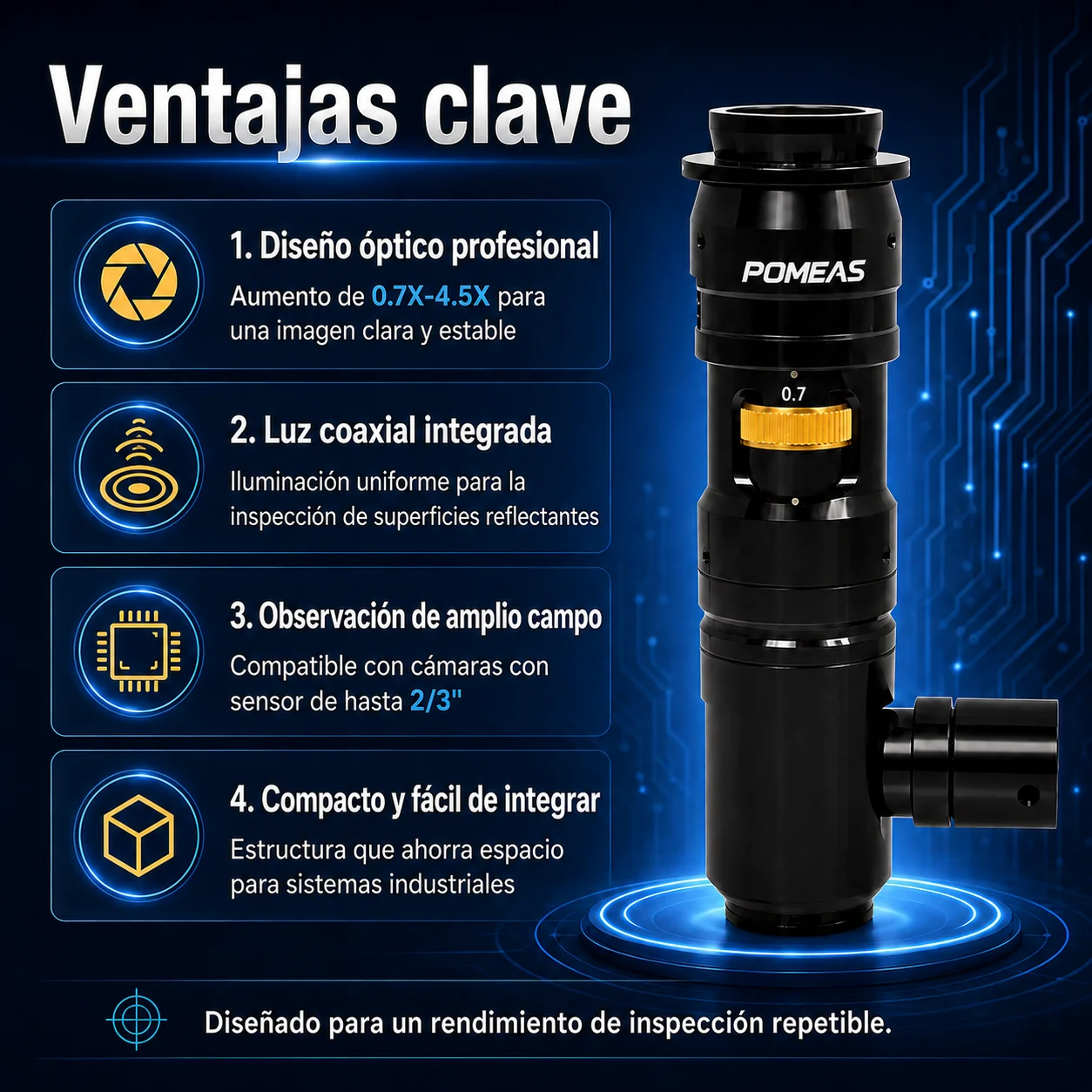

Características principales
Zoom manual continuo de 0,7× a 4,5×
Permite ajustar progresivamente el aumento según el tamaño del objeto, el campo de visión requerido y el nivel de detalle que se necesita inspeccionar.
Relación de zoom de 6,5:1
Un solo lente permite pasar de la observación de un área amplia a la inspección de detalles pequeños, reduciendo la necesidad de sustituir el sistema óptico.

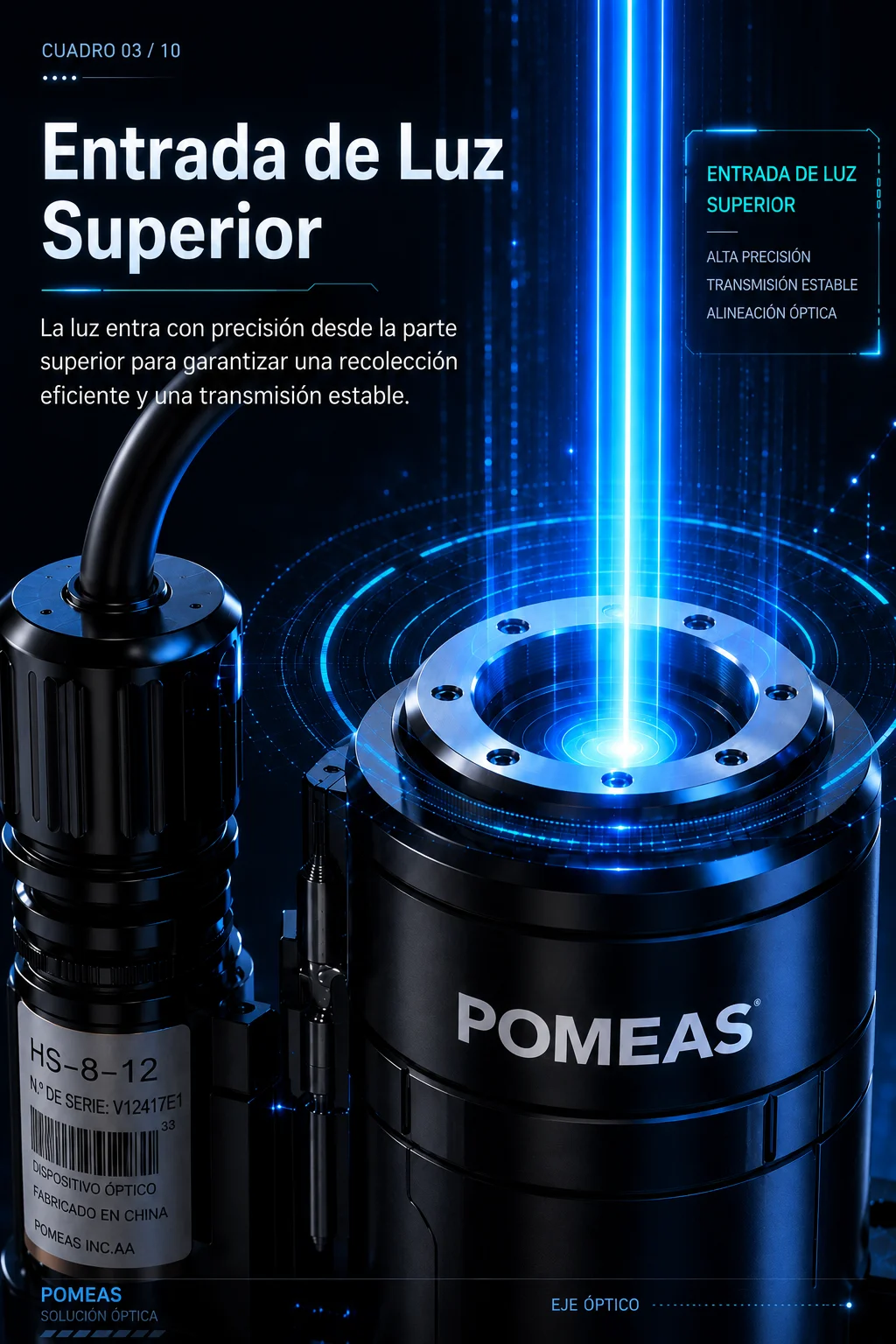

Sistema de iluminación coaxial
La trayectoria coaxial dirige la iluminación a través del eje óptico. Con una fuente de luz adecuada, puede facilitar la inspección de superficies planas, componentes electrónicos y detalles con poca sombra lateral.
Enfoque fino de 12 mm
El recorrido de enfoque fino permite ajustar con mayor precisión la nitidez y compensar pequeñas variaciones en la altura o posición del objeto.
Distancia de trabajo de 87±2 mm
Proporciona espacio entre el lente y el objeto para colocar soportes, mecanismos y otros componentes del sistema de inspección.

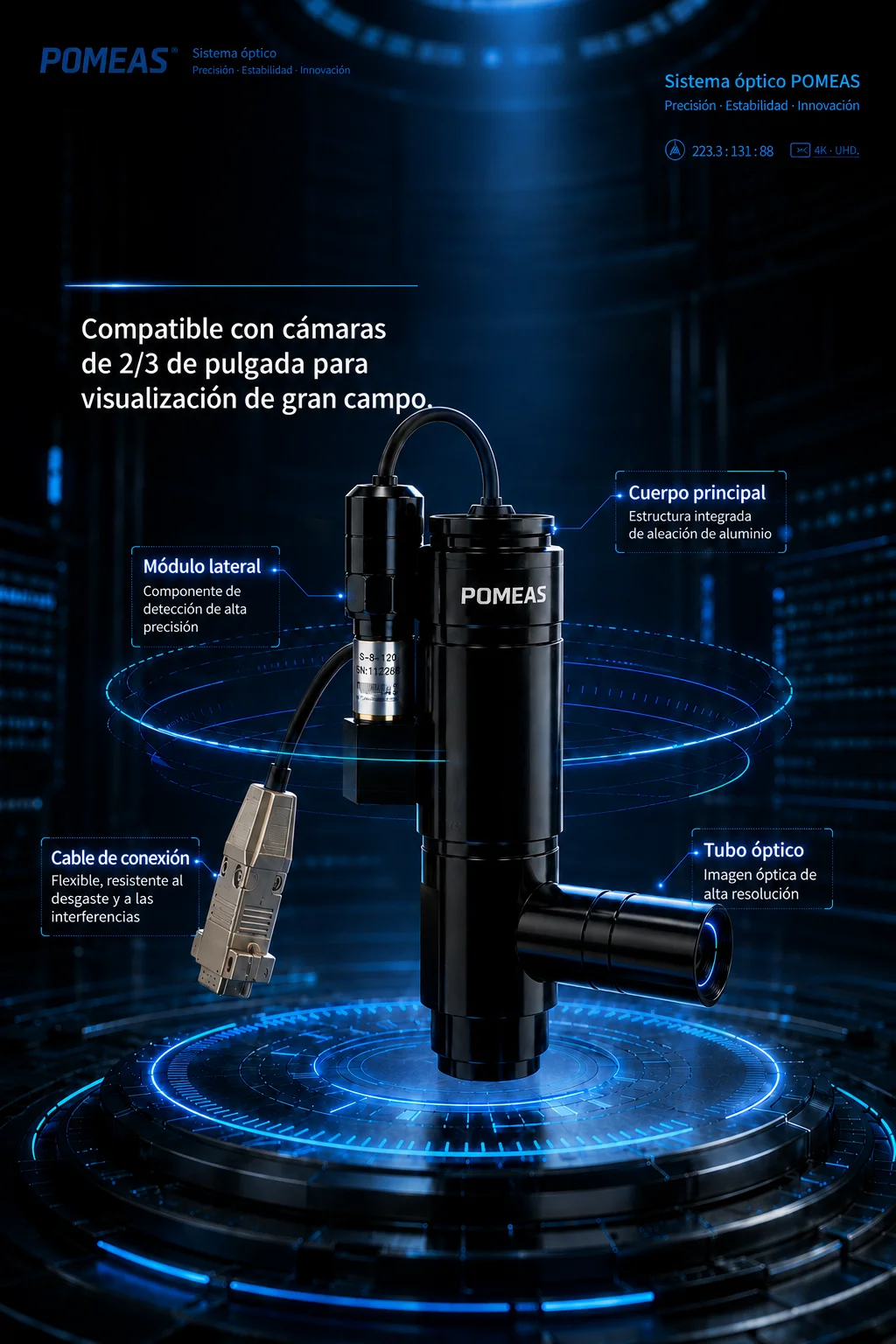

Compatible con sensores de hasta 2/3″
Adecuado para cámaras industriales utilizadas en sistemas de inspección, medición óptica, automatización y control de calidad.
Estructura compacta
Su diseño facilita la instalación y la integración en estaciones de inspección, microscopios industriales y equipos automatizados.
Aspectos técnicos destacados
Observación general y detallada con un solo lente
El zoom continuo permite adaptar el campo de visión sin cambiar repetidamente el lente, lo que simplifica la configuración del sistema.

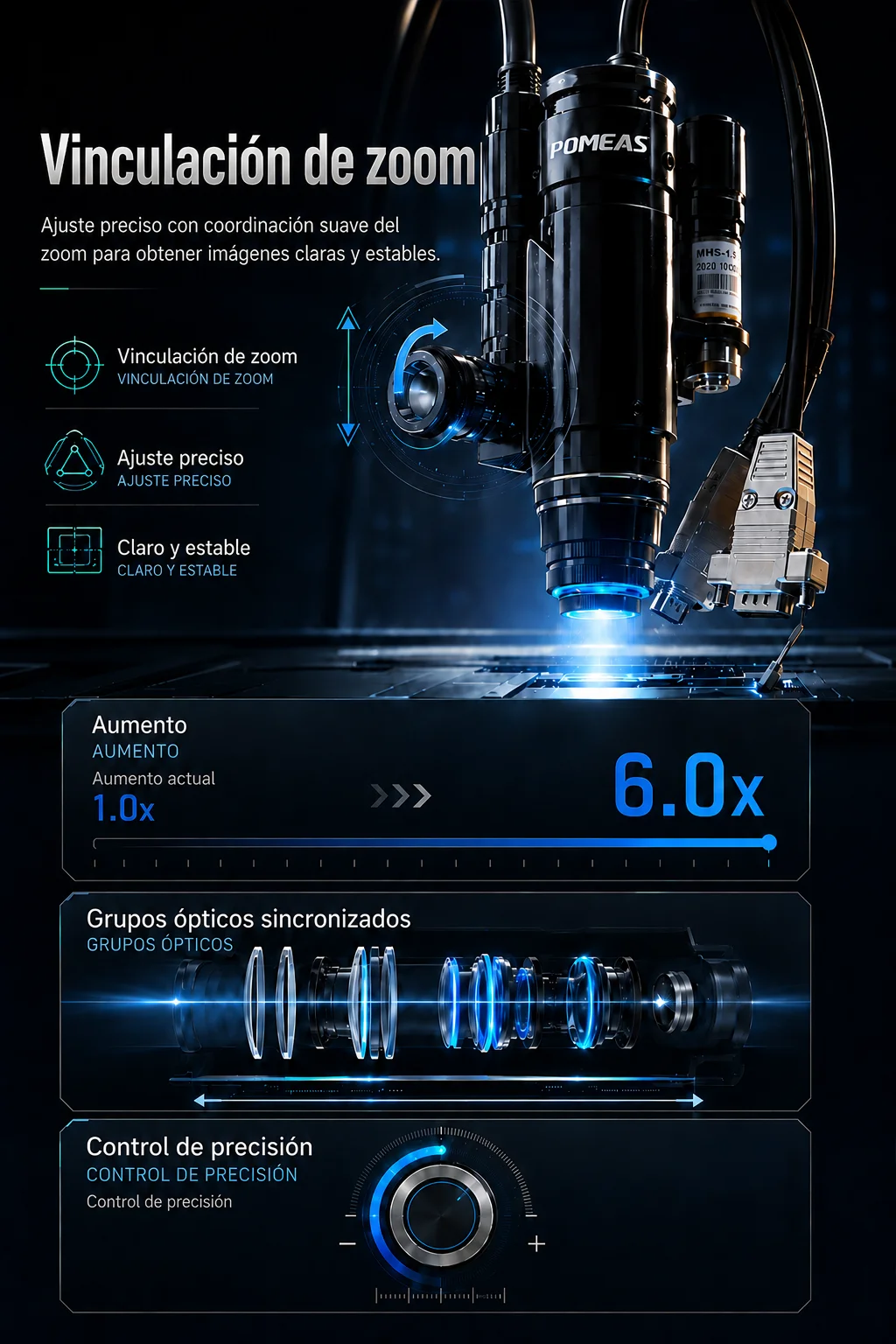

Ajuste independiente del aumento y del enfoque
El aumento se utiliza para modificar el área observada, mientras que el enfoque fino ayuda a optimizar la nitidez para diferentes alturas y superficies.

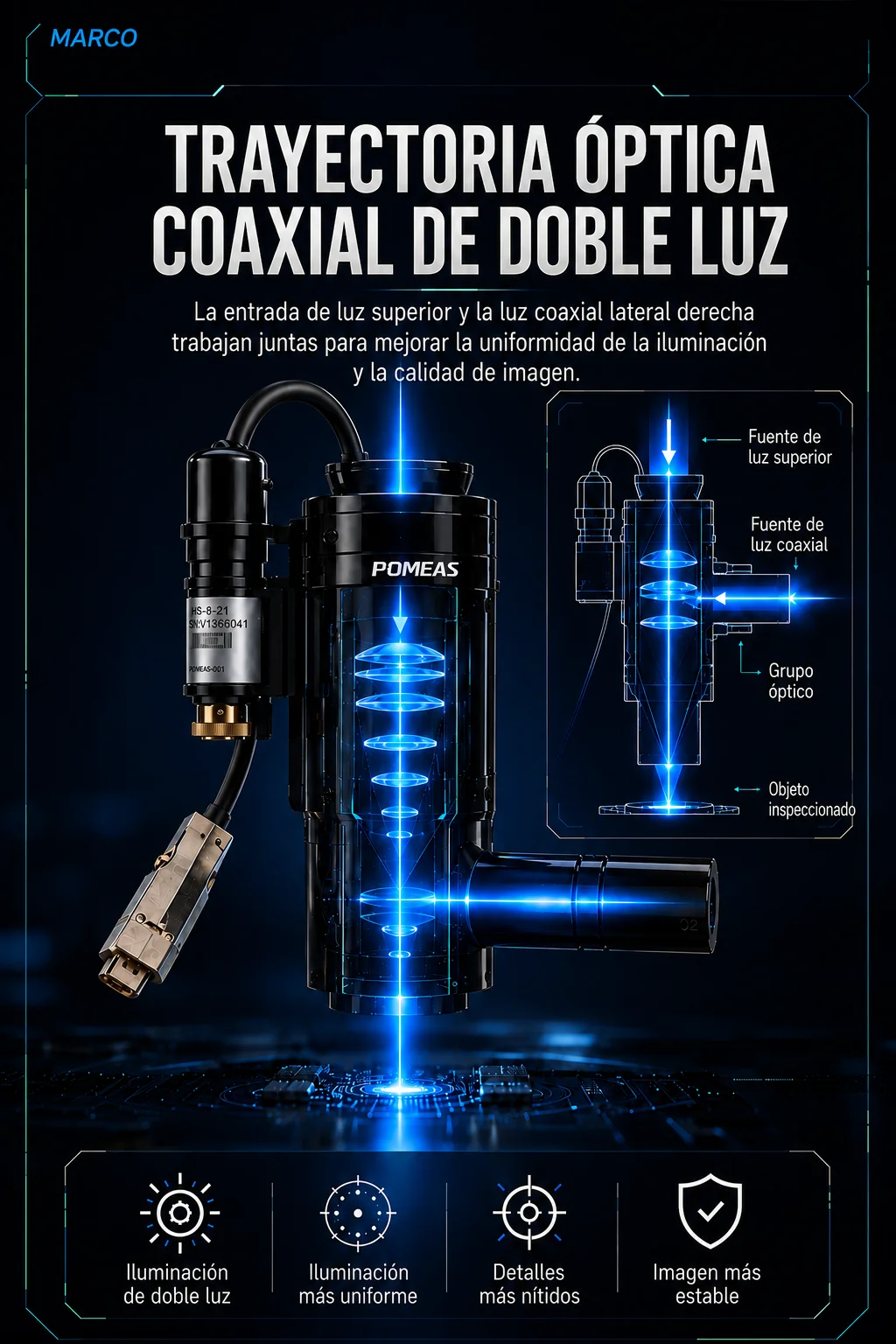

Trayectoria óptica coaxial
La iluminación coaxial puede proporcionar una iluminación más uniforme sobre superficies planas y ayudar a reducir las sombras producidas por la iluminación lateral.
Configuración flexible para distintos objetos
El rango de zoom permite adaptar el sistema a objetos de diferentes tamaños o a tareas que requieren distintos niveles de detalle.
Menos cambios y reajustes ópticos
Un solo sistema puede cubrir varias necesidades de observación, reduciendo cambios frecuentes de lente y ajustes repetitivos.
Integración en sistemas de visión artificial
Puede combinarse con cámaras industriales para tareas de inspección, medición, reconocimiento, posicionamiento y control visual.
Adecuado para estaciones manuales y automatizadas
El lente puede instalarse en puestos de inspección operados manualmente o integrarse en máquinas y líneas de producción.
Para ampliar sus conocimientos sobre óptica, iluminación y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .

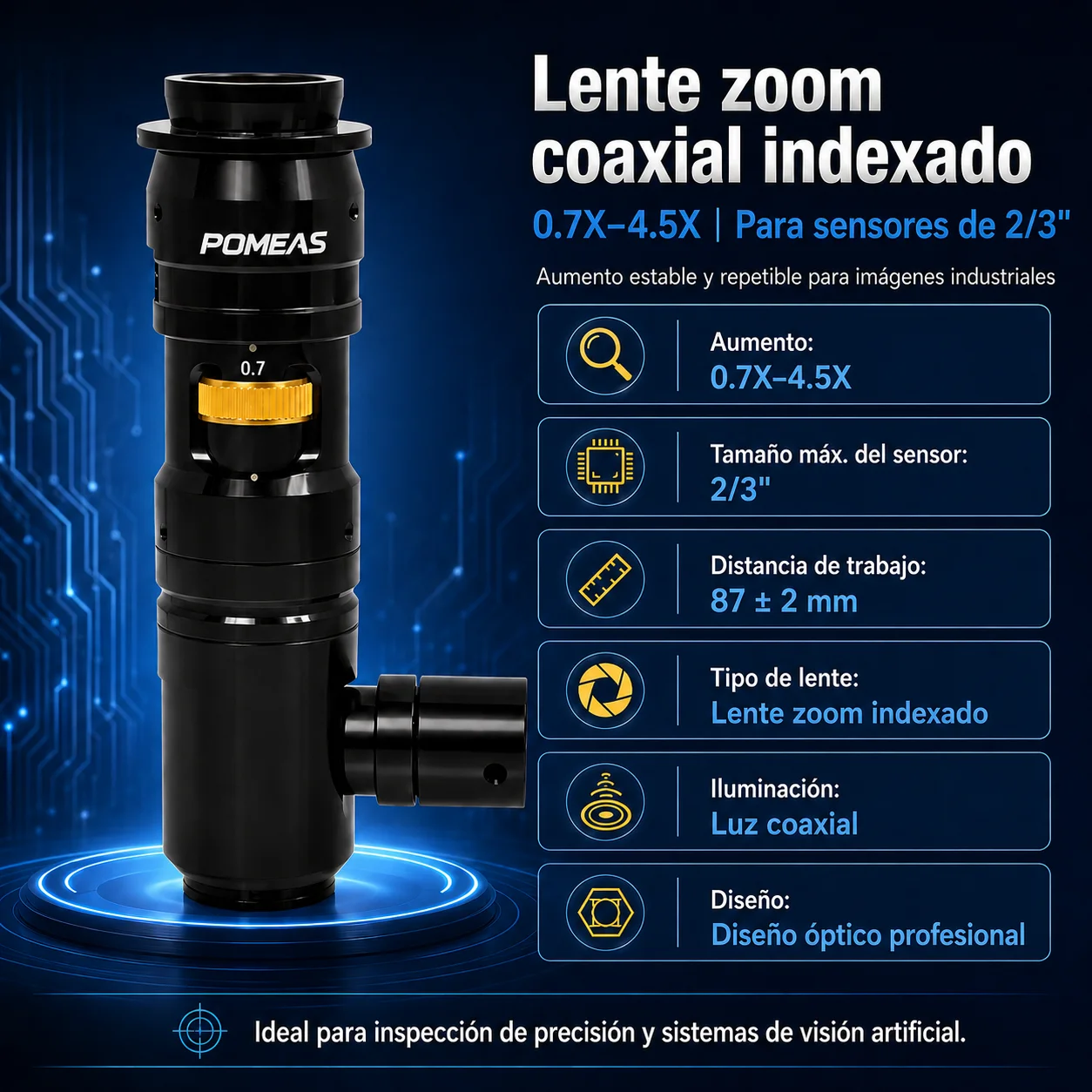

Especificaciones principales
Modelo: PMS-LZ-63106D6
Tipo de producto: Lente zoom industrial coaxial
Rango de aumento: 0,7×–4,5×
Relación de zoom: 6,5:1
Tipo de zoom: Zoom manual continuo
Sistema óptico: Trayectoria de iluminación coaxial
Enfoque fino: 12 mm
Distancia de trabajo: 87±2 mm
Sensor máximo compatible: 2/3″
Diseño: Estructura compacta
Marca: POMEAS
Aplicaciones: Inspección industrial, medición y visión artificial

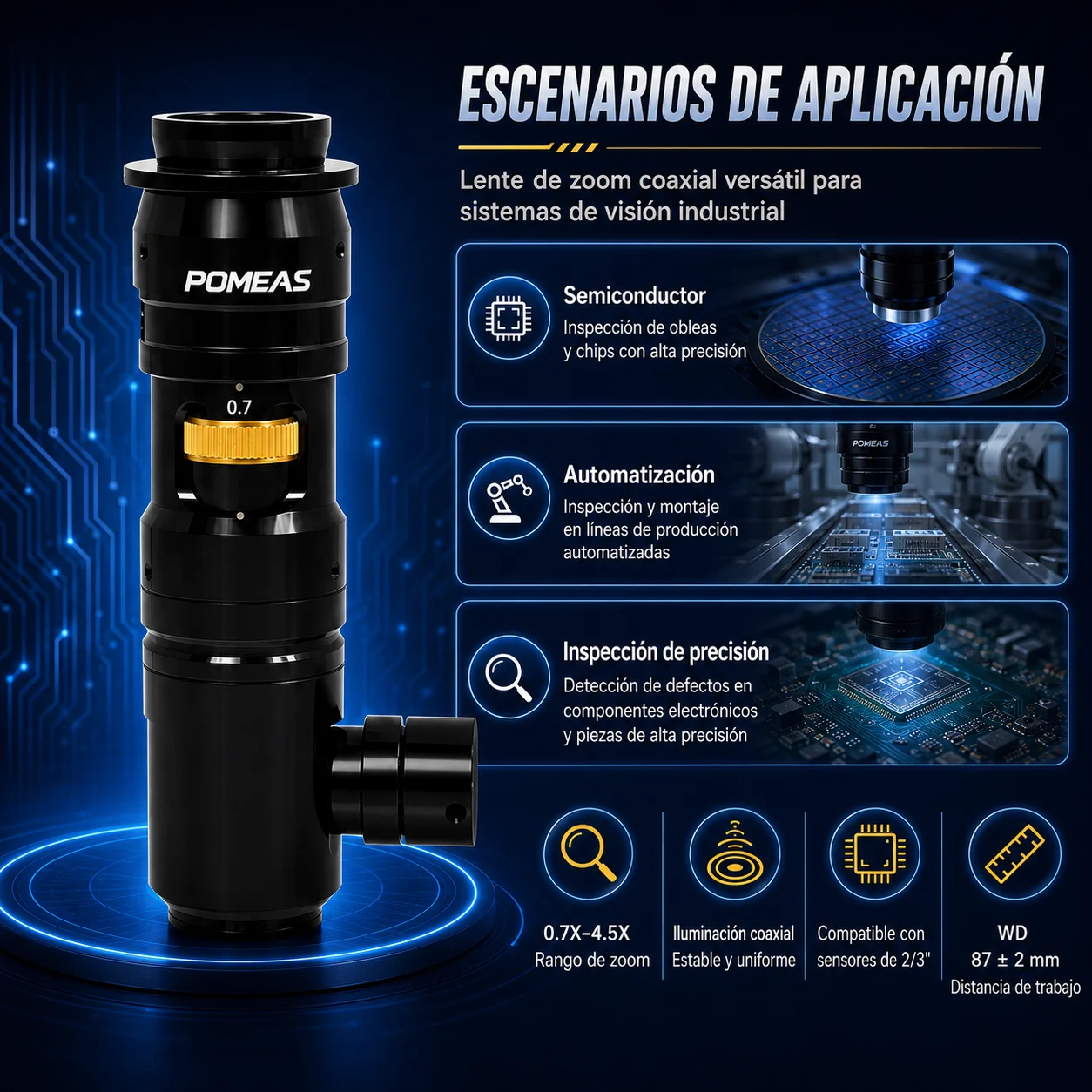

Aplicaciones típicas
Inspección de placas PCB
Permite observar componentes, pistas, puntos de soldadura, conectores y zonas específicas de una placa electrónica.
Inspección de componentes electrónicos
Adecuado para comprobar chips, terminales, conectores, posiciones de montaje y componentes pequeños.
Inspección de semiconductores
Puede utilizarse para observar superficies, bordes, patrones y detalles visibles de componentes semiconductores.
Medición de piezas de precisión
Permite observar contornos, bordes, orificios y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .
Detección de defectos superficiales
Facilita la inspección de arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.
Inspección de superficies planas o reflectantes
La trayectoria coaxial puede ser útil para observar detalles en superficies planas o con reflexión, siempre que se seleccione una iluminación adecuada.
Posicionamiento por visión artificial
Adecuado para reconocimiento de objetos, alineación, posicionamiento visual y guiado de mecanismos automatizados.
Control de calidad automatizado
Puede integrarse en equipos destinados a comprobar presencia, posición, forma, orientación y apariencia de componentes.
Preguntas frecuentes
¿Cuál es el rango de aumento del PMS-LZ-63106D6?
El lente ofrece un rango de aumento continuo de 0,7× a 4,5× y una relación de zoom de 6,5:1.
¿Qué función tiene la iluminación coaxial?
La iluminación coaxial dirige la luz hacia el objeto a través del eje óptico. Puede facilitar la observación de superficies planas, reflectantes o con detalles finos, dependiendo del material y de la fuente de luz utilizada.
¿Qué ventaja ofrece el enfoque fino de 12 mm?
Permite realizar ajustes más precisos de la nitidez y adaptar el sistema a pequeñas variaciones en la altura o posición del objeto.
¿Cuál es la distancia de trabajo?
La distancia de trabajo nominal es de 87±2 mm.
¿Qué cámaras son compatibles?
El PMS-LZ-63106D6 admite cámaras industriales con sensores de hasta 2/3″. Antes de realizar el pedido, también deben comprobarse la montura, la resolución y el campo de visión requerido.
¿El campo de visión permanece siempre igual?
No. El campo de visión cambia según el aumento seleccionado y el tamaño del sensor. Un aumento bajo ofrece una vista más amplia, mientras que un aumento alto permite observar una zona más pequeña con mayor detalle.
¿El zoom se ajusta manualmente?
Sí. Esta versión utiliza un sistema de zoom manual continuo. Para proyectos que necesiten control remoto o cambios automáticos de aumento, consulte al equipo de POMEAS sobre otras configuraciones disponibles.
¿Se puede utilizar para inspeccionar placas PCB?
Sí. Puede utilizarse para observar componentes, pistas, puntos de soldadura, conectores y posiciones de montaje en placas PCB.
¿Es adecuado para detectar defectos pequeños?
La capacidad de detección depende del aumento, el campo de visión, la resolución de la cámara, el tamaño del sensor, la iluminación y el tamaño del defecto. Estos datos deben evaluarse antes de seleccionar la configuración.
¿Qué iluminación adicional se necesita?
El tipo de fuente de luz debe seleccionarse según el material, la reflectividad, la forma y el defecto que se desea observar. La trayectoria coaxial del lente no significa necesariamente que la fuente de luz esté incluida.
¿Se puede integrar en equipos automatizados?
Sí. Su estructura compacta permite instalarlo en sistemas de visión artificial, estaciones de medición y equipos de inspección automatizada.
¿Qué información debo proporcionar para confirmar la compatibilidad?
Para recomendar una configuración adecuada, proporcione:
- Tamaño del objeto
- Campo de visión requerido
- Distancia de trabajo disponible
- Tamaño del sensor de la cámara
- Modelo y resolución de la cámara
- Tamaño mínimo del detalle o defecto
- Tipo de material y acabado de la superficie
- Tipo de iluminación prevista
¿POMEAS puede ayudar con la selección del modelo?
Sí. El equipo de POMEAS puede evaluar la cámara, el campo de visión, la distancia de trabajo, la iluminación y el tamaño del detalle para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .
