Lente zoom industrial 4K motorizado con iluminación coaxial

Lente zoom industrial 4K motorizado con iluminación coaxial

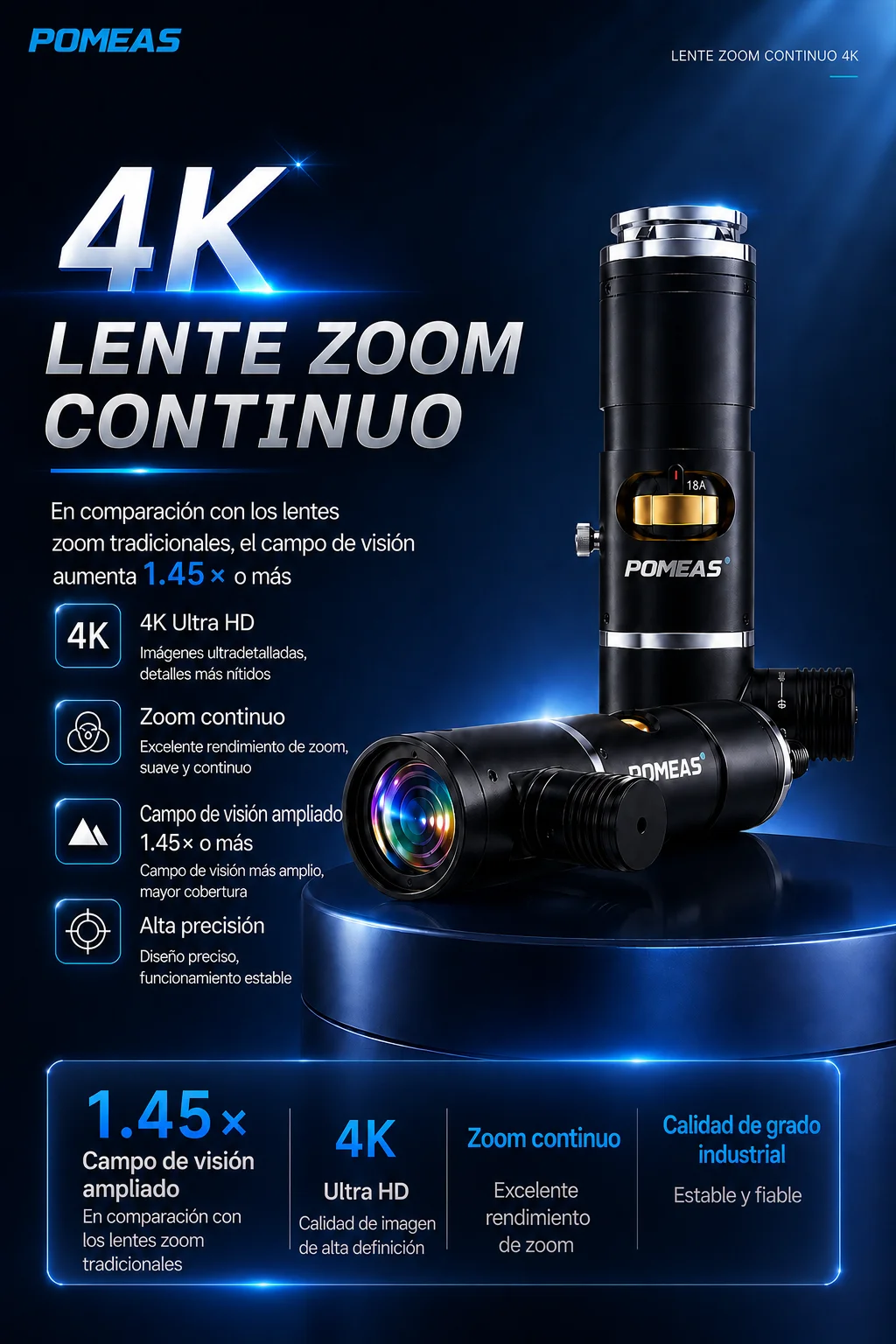

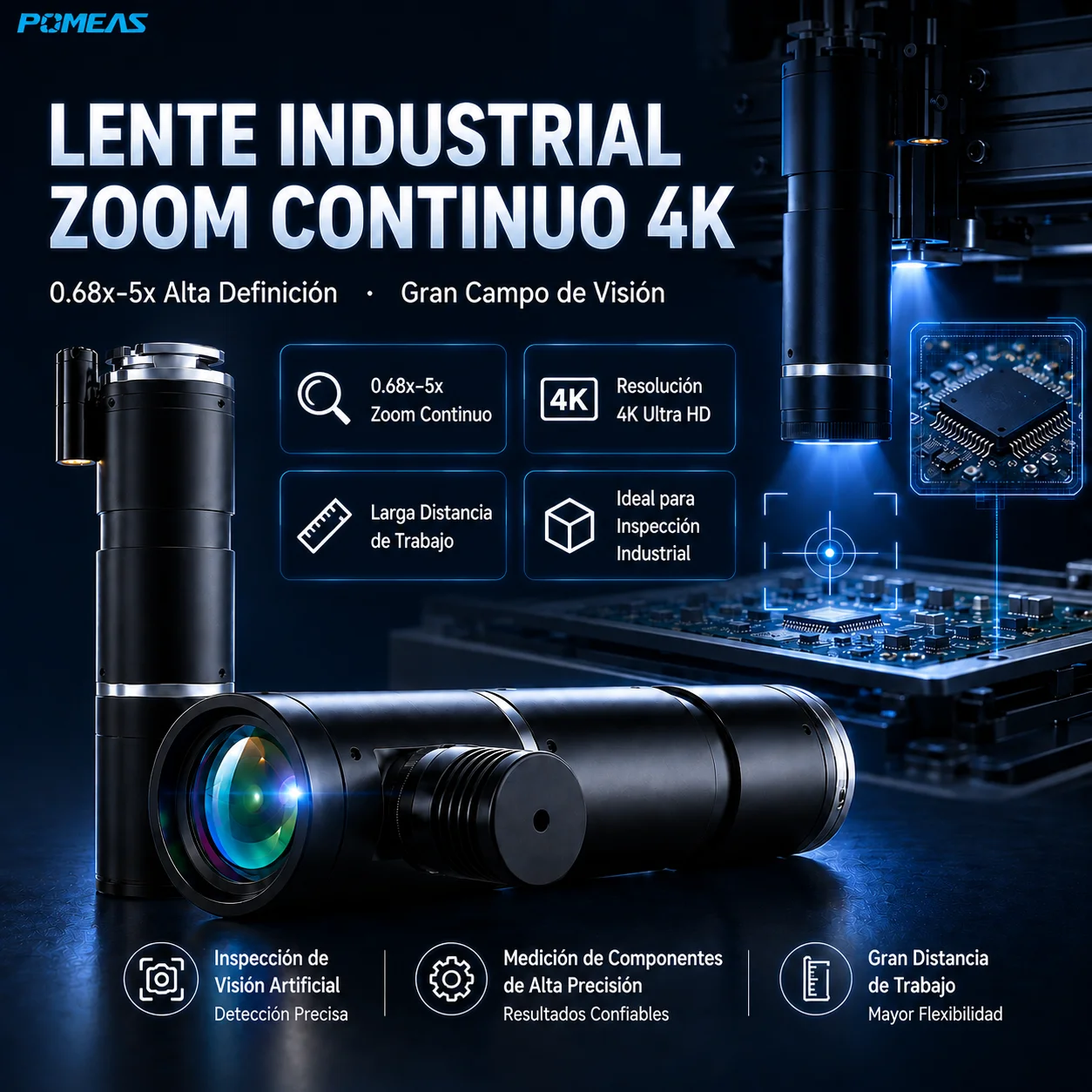

El POMEAS PMS-LZH-7505W es un lente zoom industrial 4K con ajuste motorizado y trayectoria de iluminación coaxial, diseñado para inspección automatizada, medición industrial , microscopía industrial y sistemas de visión artificial.

Su sistema de zoom continuo permite cambiar entre una vista general y la observación detallada mediante control motorizado, reduciendo la necesidad de ajustar manualmente el lente. La trayectoria coaxial dirige la iluminación hacia el objeto a través del eje óptico, lo que puede facilitar la observación de superficies planas, reflectantes o con detalles de bajo contraste.

La plataforma óptica ofrece un rango nominal de aumento de 0,68× a 5,0×, compatibilidad con cámaras industriales con sensores de hasta 1″, una distancia de trabajo nominal de 80 mm y montura C-Mount. Los parámetros finales deben confirmarse según la cámara, los accesorios ópticos y el sistema de control seleccionado.

Características principales

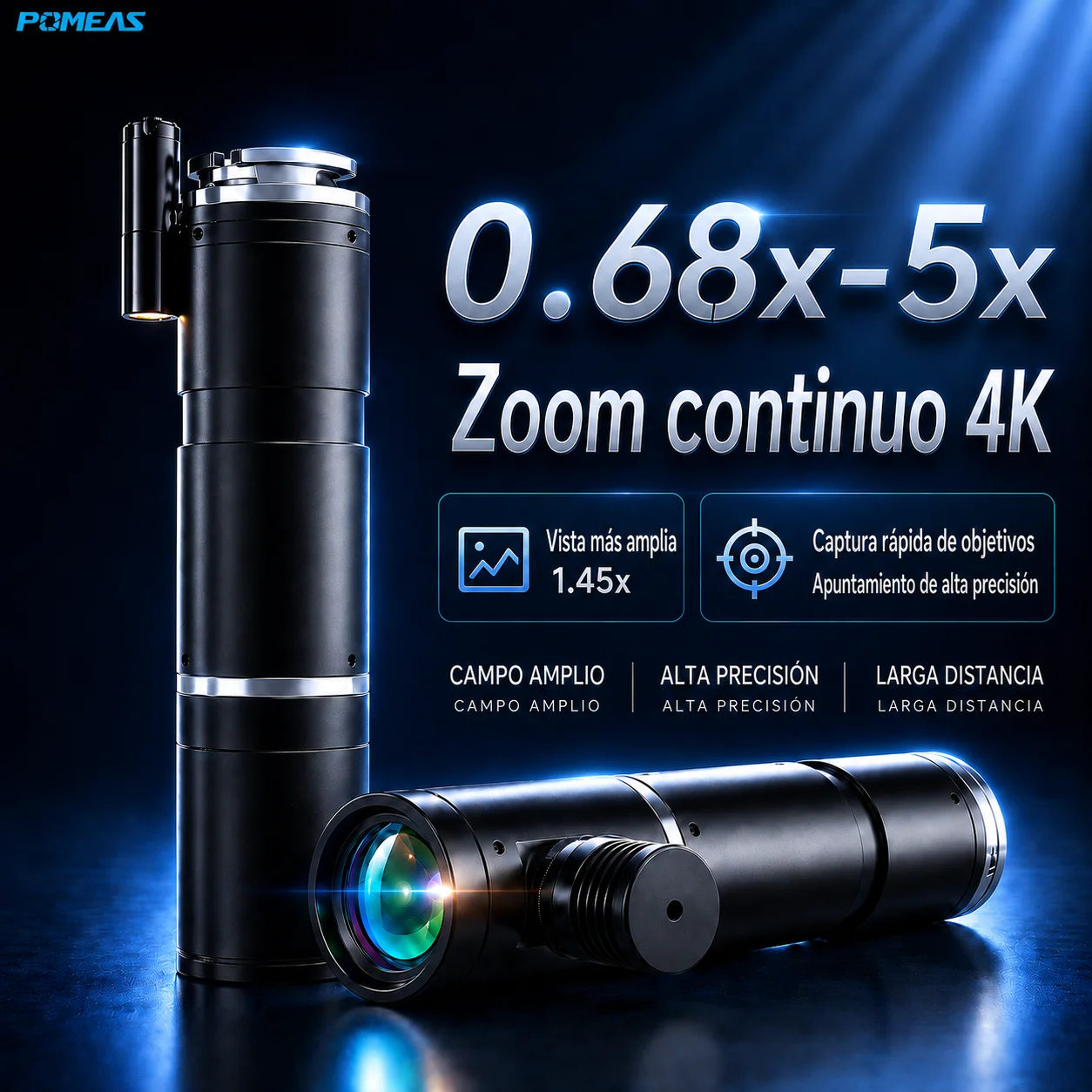

Zoom continuo motorizado de 0,68× a 5,0×

Permite modificar progresivamente el aumento y el campo de visión desde el sistema de control, sin sustituir el lente ni realizar ajustes manuales frecuentes.

Óptica industrial 4K

La plataforma óptica 4K ayuda a reproducir con claridad líneas finas, bordes, patrones, contornos y pequeños detalles en aplicaciones de inspección y medición.

Trayectoria de iluminación coaxial

La iluminación se dirige hacia el objeto a través del eje óptico, ayudando a reducir las sombras laterales y a mejorar la observación de superficies planas o reflectantes.

Control remoto del aumento

El sistema motorizado permite integrar el ajuste del zoom en máquinas de inspección, estaciones automatizadas y equipos de visión artificial.

Compatible con sensores de hasta 1″

El formato óptico admite cámaras industriales con sensores de hasta 1″, permitiendo utilizar un campo de visión amplio según el aumento seleccionado.

Distancia de trabajo nominal de 80 mm

Proporciona espacio entre el lente y la pieza para instalar iluminación, soportes, mecanismos de posicionamiento y otros componentes del sistema.

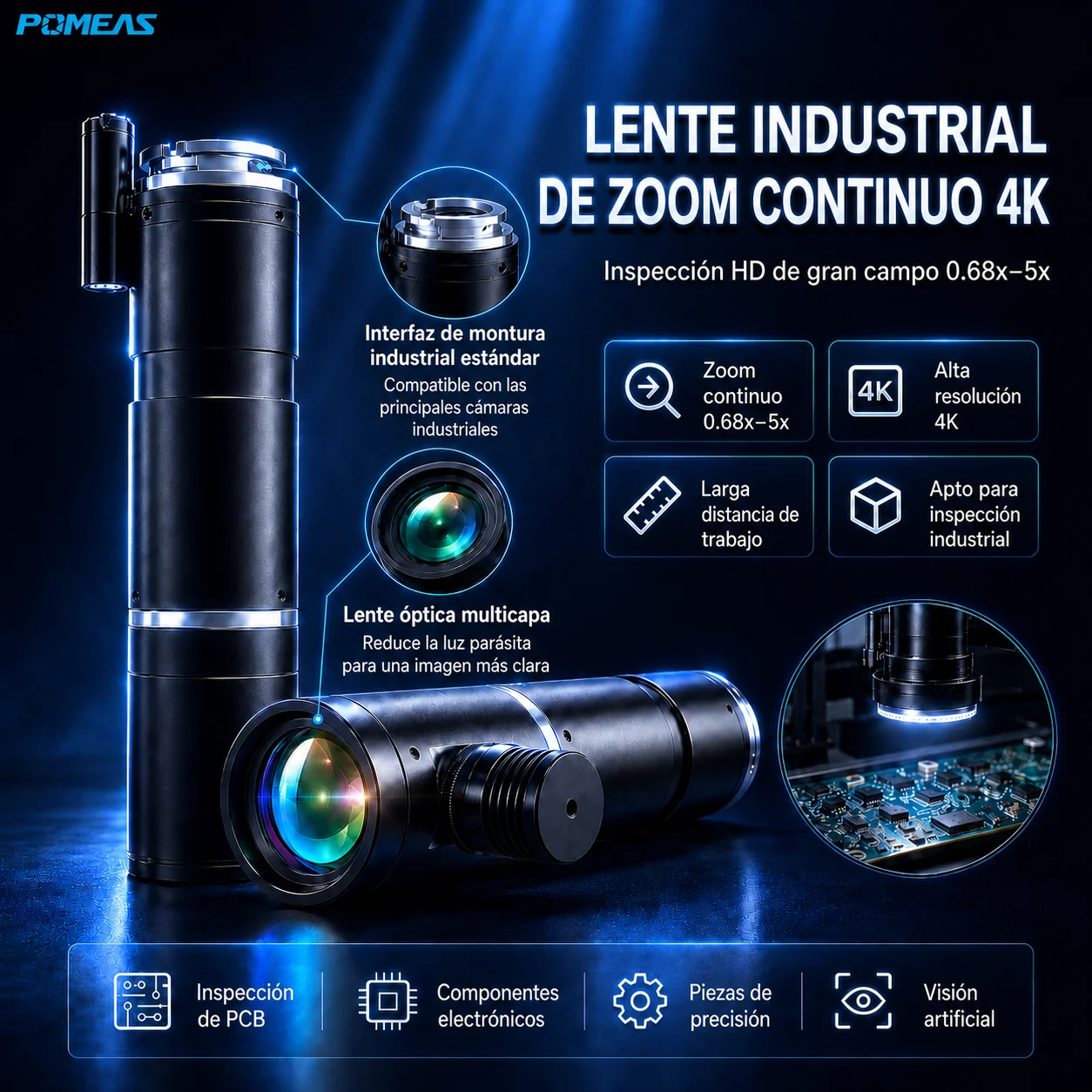

Montura C-Mount

La montura estándar facilita la conexión con cámaras industriales utilizadas en inspección, medición y control de calidad.

Baja distorsión óptica

La plataforma presenta una distorsión TV inferior al 0,02% en los niveles de aumento indicados, favoreciendo la observación de líneas, bordes y características geométricas.

Aspectos técnicos destacados

Cambio automático entre vista general y detalle

El sistema puede utilizar un aumento bajo para localizar el objeto o revisar una zona amplia y cambiar a un aumento superior para analizar detalles específicos.

Menos intervención del operador

El ajuste motorizado reduce la necesidad de manipular directamente el lente, especialmente cuando está instalado dentro de una máquina o en una posición de difícil acceso.

Inspección de superficies reflectantes

La trayectoria coaxial puede mejorar la visibilidad de pistas metálicas, contactos eléctricos, superficies pulidas, piezas planas y otros materiales con reflexión especular.

Configuración flexible para diferentes productos

Una misma estación puede adaptar el campo de visión a piezas de diferentes tamaños, modelos o áreas de inspección.

Mayor claridad en pequeños patrones

La óptica 4K está orientada a reproducir pequeños trazos, bordes y contornos en PCB, semiconductores, componentes electrónicos y piezas de precisión.

Campo de visión adaptable

El campo de visión depende del aumento y del tamaño del sensor. Un aumento bajo ofrece una zona de observación amplia; un aumento alto permite inspeccionar un área más pequeña con mayor detalle.

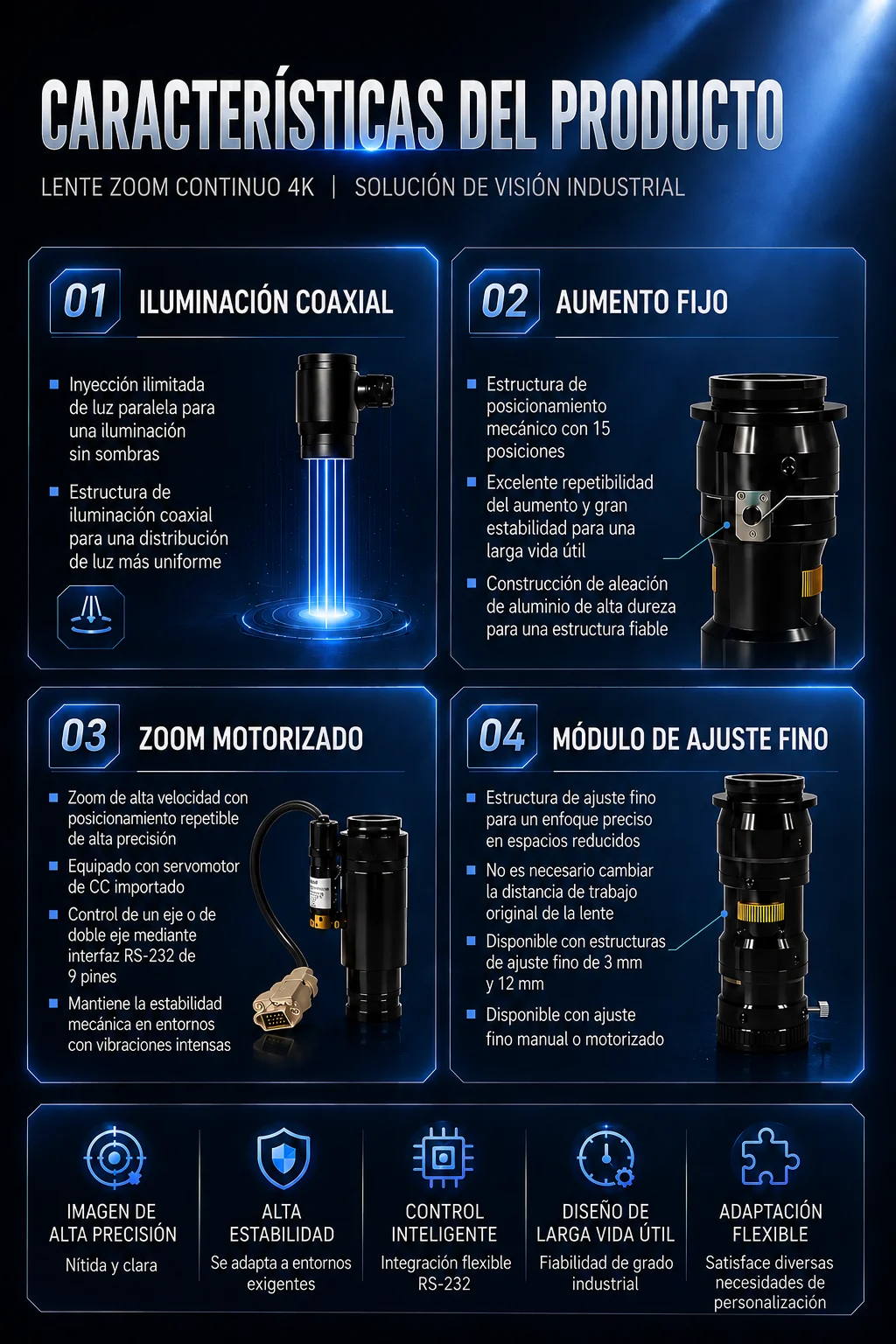

Módulo motorizado y placa de control

La serie contempla un módulo motorizado y una placa de control. El protocolo de comunicación, la precisión de posicionamiento, la memoria de posiciones y las funciones de programación deben confirmarse según la configuración suministrada.

Configuración ampliable

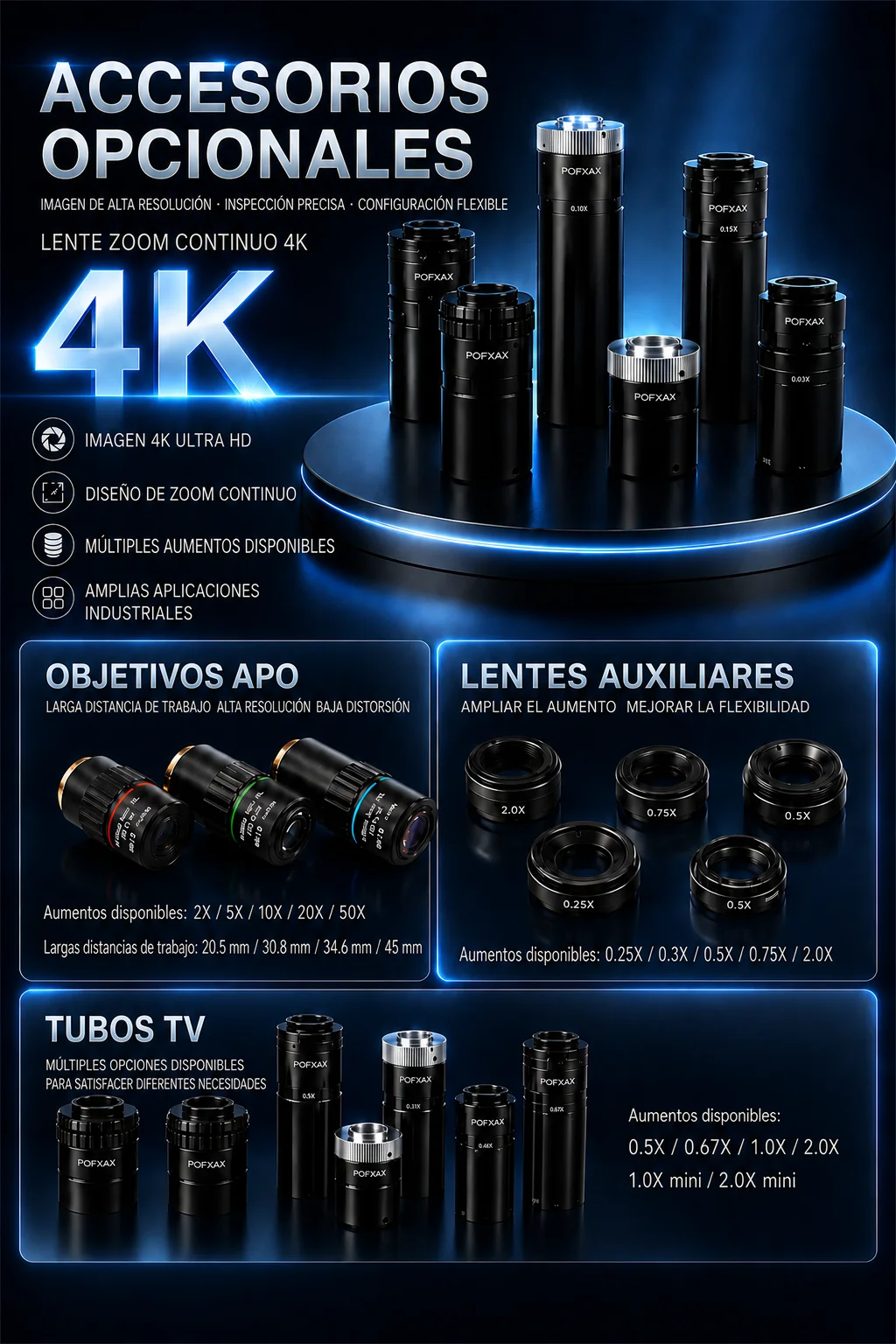

La familia admite adaptadores, lentes de tubo y objetivos APO . El aumento final, el campo de visión y la distancia de trabajo deben comprobarse según la combinación seleccionada. La documentación incluye interfaces C, E, M42 y F mediante adaptadores, lentes de tubo de 0,5× a 2× y objetivos APO de 2× a 50×.

Para ampliar la información sobre óptica, iluminación, cámaras y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .

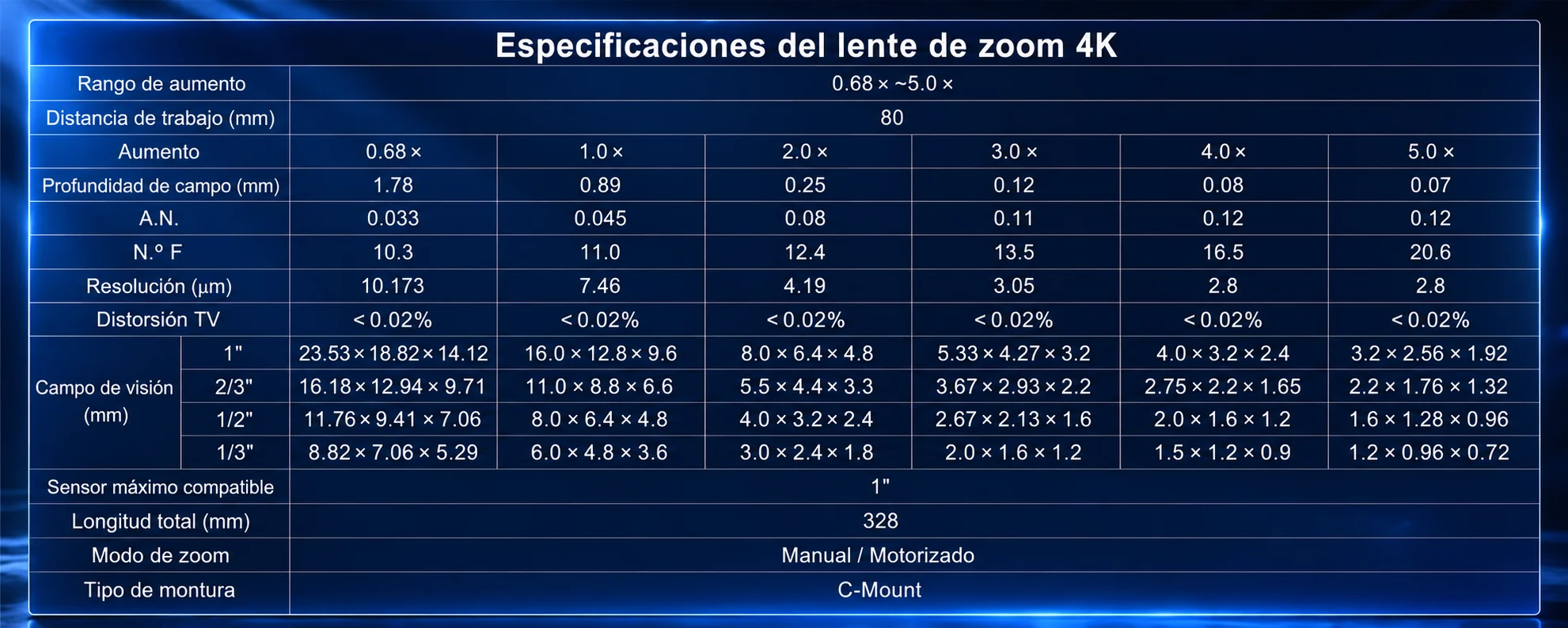

Especificaciones principales

Modelo: PMS-LZH-7505W

Tipo de producto: Lente zoom industrial 4K

Tipo de zoom: Zoom continuo motorizado

Sistema de iluminación: Trayectoria de iluminación coaxial

Rango nominal de aumento: 0,68×–5,0×

Sensor máximo compatible: Hasta 1″

Distancia de trabajo nominal: 80 mm

Montura estándar: C-Mount

Distorsión TV de la plataforma: <0,02%

Longitud total de la plataforma: 328 mm

Sistema de control: Módulo motorizado y placa de control

Marca: POMEAS

Aplicaciones: Inspección automatizada, medición, microscopía industrial y visión artificial

Nota: El campo de visión, la distancia de trabajo, el método de control y otros parámetros finales deben confirmarse según la cámara, la lente de tubo y los accesorios seleccionados.

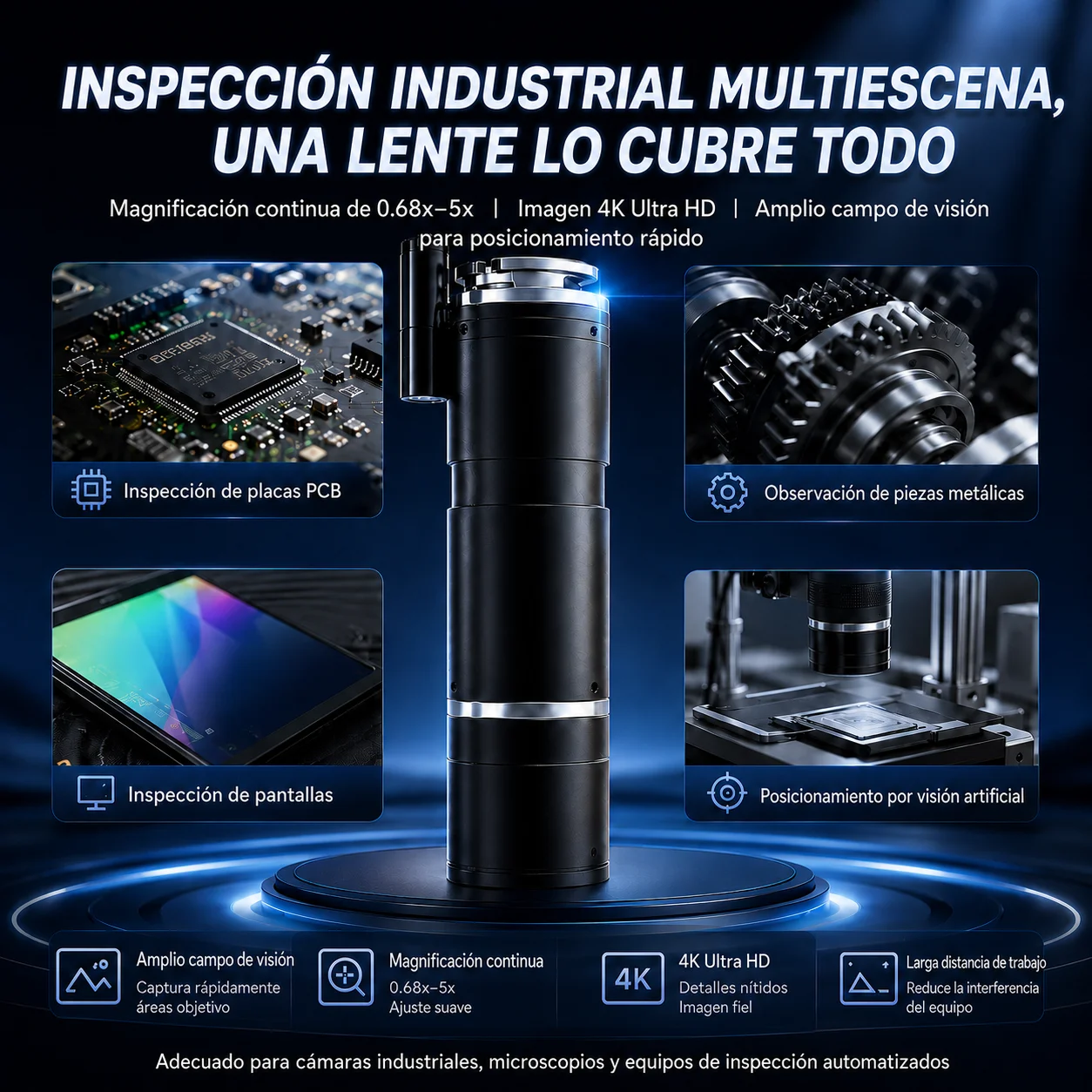

Aplicaciones típicas

Inspección automatizada de placas PCB

Permite observar pistas, soldaduras, componentes, conectores, posiciones de montaje y pequeños defectos en placas electrónicas.

Inspección de componentes electrónicos

Adecuado para comprobar chips, terminales, contactos, conectores y componentes de diferentes dimensiones.

Inspección de semiconductores

Puede utilizarse para observar patrones, superficies, bordes y detalles visibles en componentes semiconductores.

Inspección de superficies planas o reflectantes

La iluminación coaxial puede mejorar la observación de detalles en superficies metálicas, pulidas, planas o con reflexión.

Inspección de conectores y contactos

Facilita la observación de pines, terminales, contactos eléctricos, posiciones de montaje y posibles defectos.

Medición de piezas de precisión

La óptica 4K y la baja distorsión ayudan a observar contornos, orificios, bordes y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .

Detección de defectos superficiales

Permite inspeccionar arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.

Inspección de productos de diferentes tamaños

El ajuste motorizado permite adaptar el campo de visión cuando una misma máquina procesa distintos modelos o dimensiones de producto.

Posicionamiento por visión artificial

Puede utilizarse para reconocimiento, alineación, posicionamiento visual y guiado de mecanismos automatizados.

Control de presencia y orientación

Adecuado para comprobar si un componente está presente, correctamente orientado o instalado en la posición prevista.

Microscopía industrial automatizada

Puede integrarse en sistemas que necesitan cambiar de forma controlada entre una vista general y la inspección de detalles pequeños.

Control de calidad automatizado

Resulta adecuado para equipos que verifican presencia, posición, orientación, forma, dimensiones y apariencia de componentes.

Preguntas frecuentes

¿El PMS-LZH-7505W ofrece zoom motorizado?

Sí. Utiliza un sistema motorizado para modificar el aumento y el campo de visión, facilitando su integración en equipos automatizados.

¿Cuál es el rango de aumento?

La plataforma óptica ofrece un rango nominal de aumento continuo de 0,68× a 5,0×. El rango final debe confirmarse según los accesorios ópticos seleccionados.

¿Qué ventaja ofrece la iluminación coaxial?

La trayectoria coaxial dirige la luz hacia el objeto a través del eje óptico. Puede facilitar la observación de superficies planas, reflectantes, circuitos y detalles con bajo contraste.

¿La fuente de luz coaxial está incluida?

La trayectoria óptica coaxial forma parte de la configuración del lente. La inclusión de la fuente de luz, su potencia, color y tipo de conexión debe confirmarse antes del pedido.

¿Qué ventajas ofrece el control motorizado?

Permite cambiar el aumento sin manipular manualmente el lente, reduce la intervención del operador y facilita la adaptación del campo de visión a diferentes productos.

¿Puede controlarse desde un ordenador o PLC?

La serie dispone de un módulo motorizado y una placa de control. El protocolo de comunicación y la compatibilidad con ordenadores, PLC u otros controladores deben confirmarse según el sistema suministrado.

¿Puede guardar posiciones de aumento?

El sistema motorizado facilita el posicionamiento controlado del zoom. La memoria de posiciones, la precisión de repetición y las funciones de programación deben confirmarse según la placa de control.

¿Qué cámaras son compatibles?

La plataforma admite cámaras industriales con sensores de hasta 1″ y utiliza una montura C-Mount. También deben comprobarse la resolución, el campo de visión y la compatibilidad mecánica.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 80 mm. Puede variar cuando se utilizan lentes de tubo, objetivos adicionales u otras configuraciones ópticas.

¿El campo de visión permanece siempre igual?

No. El campo de visión cambia según el aumento, el tamaño del sensor y los accesorios ópticos utilizados.

¿Es adecuado para superficies reflectantes?

Puede ser adecuado para superficies planas o reflectantes gracias a la trayectoria coaxial. El resultado depende del material, el acabado, la cámara, la iluminación y el defecto que se desea detectar.

¿Se puede utilizar para inspección de PCB?

Sí. Puede utilizarse para observar pistas, soldaduras, componentes, conectores y zonas específicas de una placa PCB.

¿Cuál es la diferencia entre PMS-LZH-7504 y PMS-LZH-7505W?

El PMS-LZH-7504 es un lente zoom motorizado estándar. El PMS-LZH-7505W añade una trayectoria de iluminación coaxial para aplicaciones específicas.

¿Es adecuado para detectar defectos pequeños?

La capacidad de detección depende del aumento, el campo de visión, la resolución de la cámara, el tamaño del sensor, la iluminación, el contraste y el tamaño mínimo del defecto.

¿Se pueden añadir lentes u objetivos adicionales?

Sí. La familia admite lentes de tubo y objetivos APO. El aumento final, la distancia de trabajo, el campo de visión y la compatibilidad deben comprobarse antes del pedido.

¿Qué información debo proporcionar para confirmar la configuración?

Para recomendar una configuración adecuada, indique:

• Modelo de la cámara
• Tamaño y formato del sensor
• Campo de visión requerido
• Distancia de trabajo disponible
• Tamaño del objeto
• Tamaño mínimo del detalle o defecto
• Tipo de material y acabado de la superficie
• Método de iluminación previsto
• Método de control requerido
• Precisión de repetición requerida
• Espacio disponible para la instalación
• Necesidad de utilizar posiciones de aumento predefinidas

¿POMEAS puede ayudar con la selección?

Sí. El equipo de POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación, el sistema de control y el tamaño mínimo del defecto para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo, el tamaño mínimo del defecto y el método de control que desea utilizar. Nuestro equipo le ayudará a confirmar la configuración óptica y motorizada adecuada.
