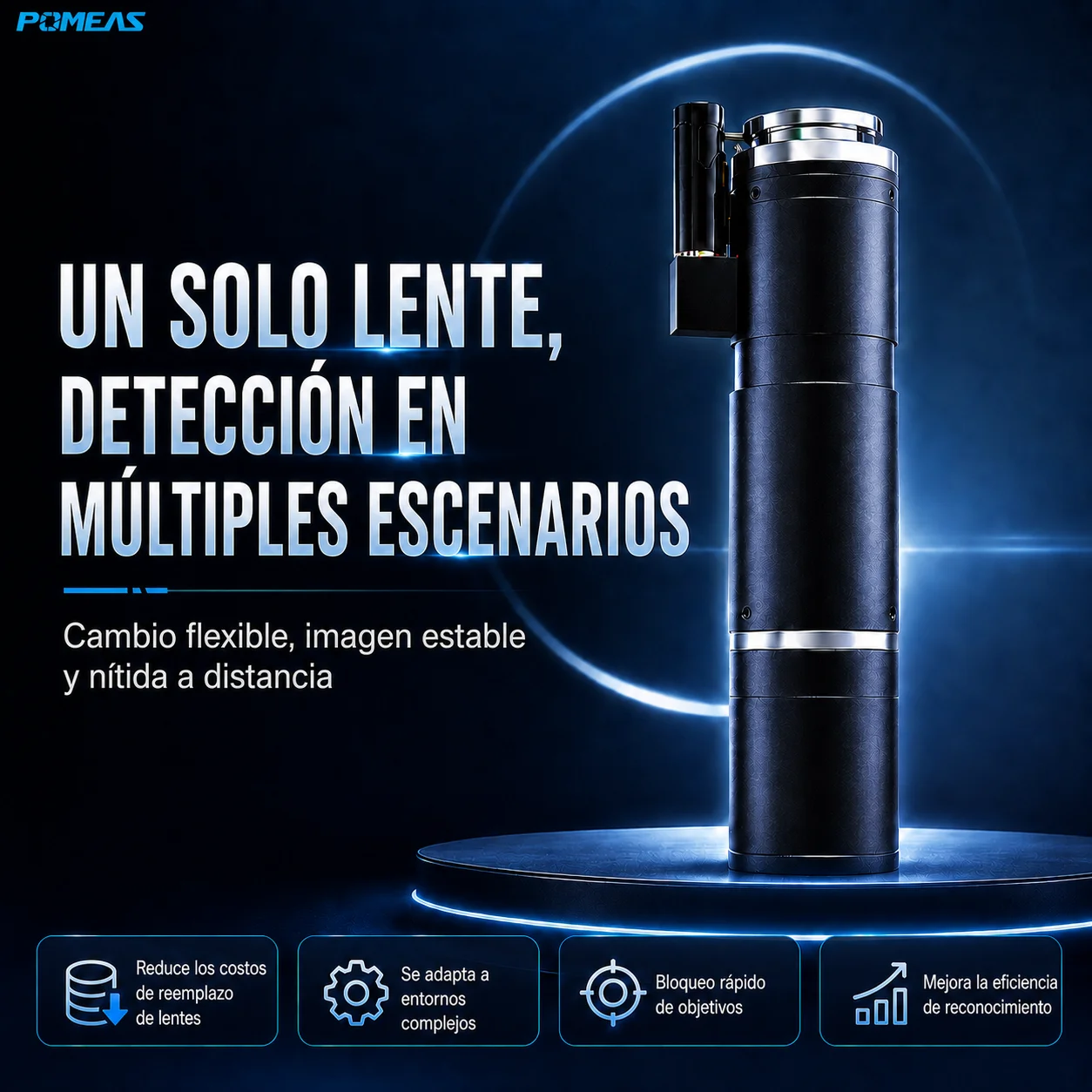

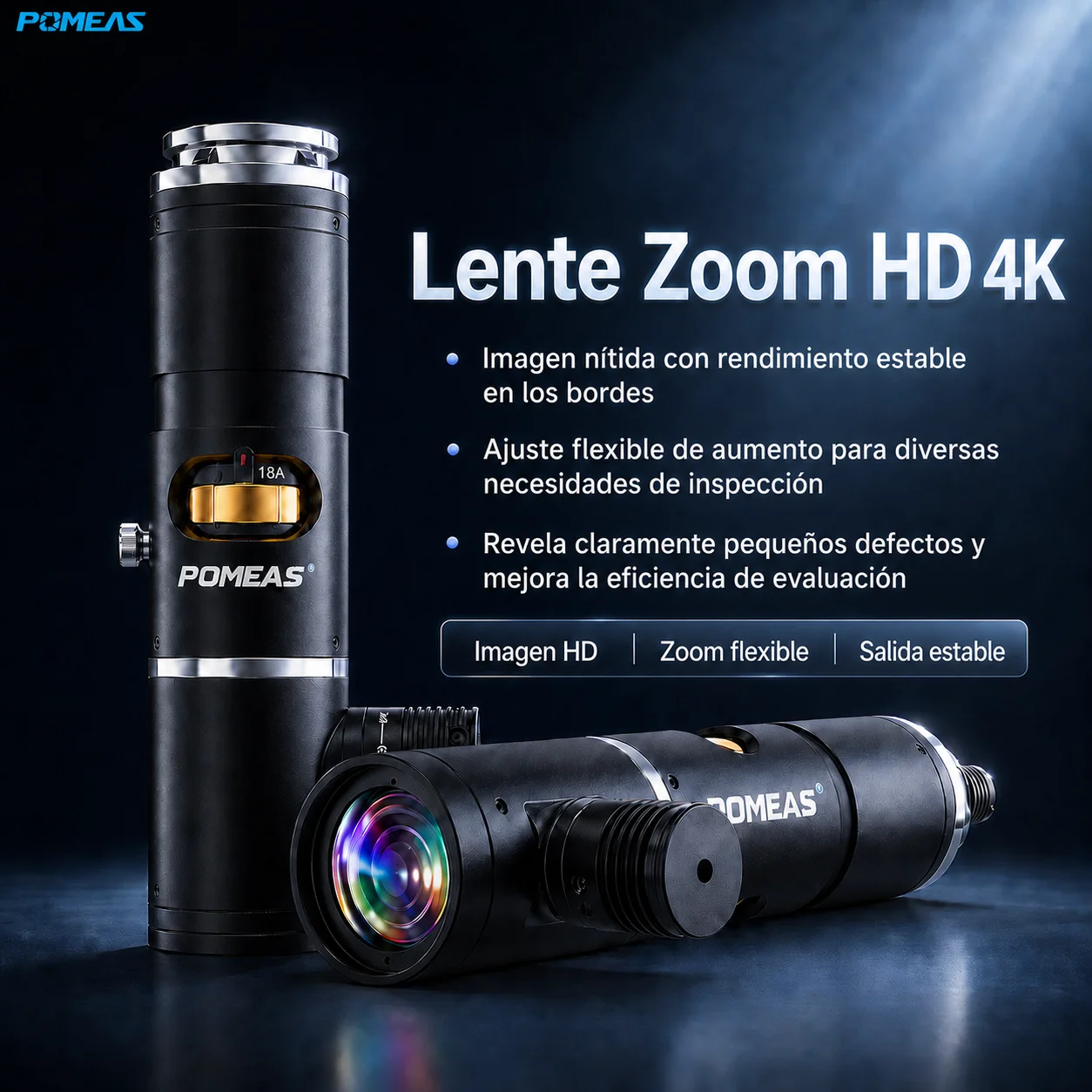

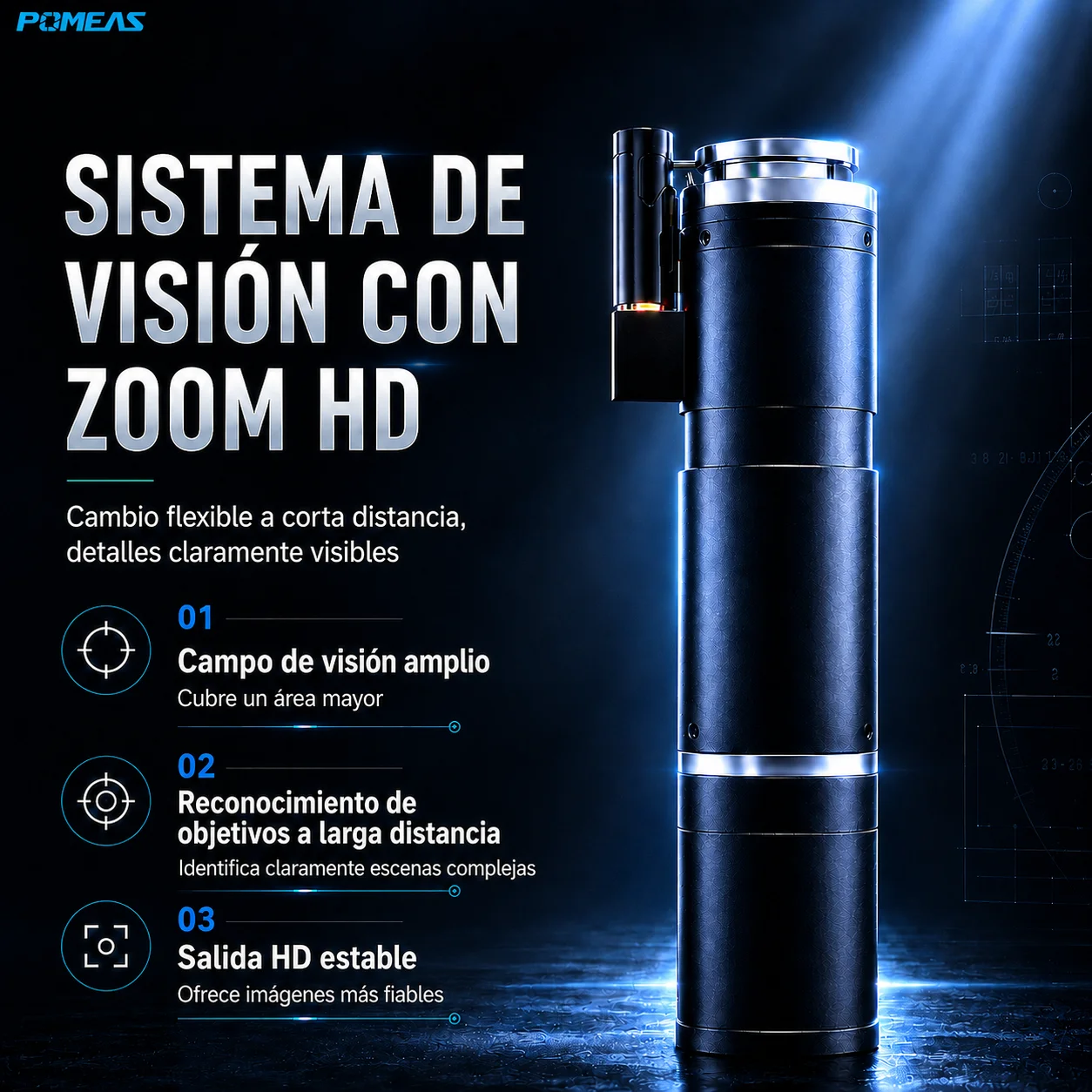

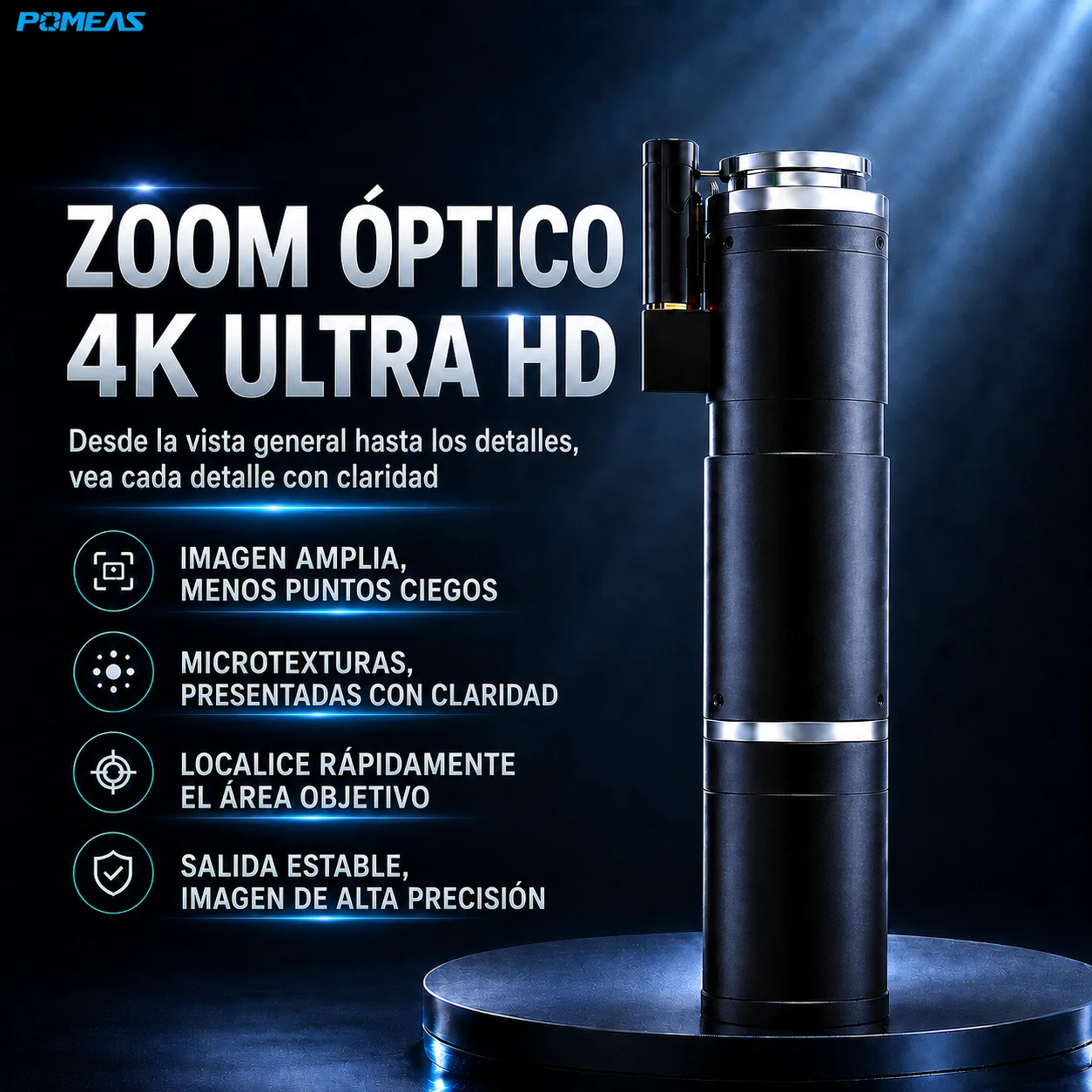

PMS-LZH-7504 – Lente zoom industrial 4K motorizado
El POMEAS PMS-LZH-7504 es un lente zoom industrial 4K con ajuste motorizado, diseñado para aplicaciones de inspección automatizada, medición , microscopía industrial y sistemas de visión artificial.
Su sistema de zoom continuo permite cambiar el aumento y el campo de visión mediante un módulo motorizado, reduciendo la necesidad de realizar ajustes manuales directamente sobre el lente. Esta característica facilita su integración en máquinas de inspección, estaciones automatizadas y equipos que necesitan utilizar diferentes campos de visión durante un mismo proceso.
La plataforma óptica ofrece un rango nominal de aumento de 0,68× a 5,0×, compatibilidad con cámaras industriales con sensores de hasta 1″, una distancia de trabajo nominal de 80 mm y montura C-Mount. Los parámetros finales deben confirmarse según la cámara, los accesorios ópticos y el sistema de control seleccionado.
Características principales
Zoom continuo motorizado de 0,68× a 5,0×
Permite cambiar progresivamente entre una vista general y una inspección detallada mediante control motorizado, sin necesidad de sustituir el lente.
Óptica industrial 4K
La plataforma óptica 4K ayuda a reproducir con mayor claridad líneas finas, bordes, patrones, contornos y pequeños detalles en aplicaciones de inspección y medición.
Control remoto del aumento
El ajuste motorizado permite modificar el aumento desde el sistema de control del equipo, facilitando la integración en estaciones de inspección automatizada.
Compatible con sensores de hasta 1″
El formato óptico admite cámaras industriales con sensores de hasta 1″, permitiendo utilizar un área de imagen amplia según el aumento y la configuración seleccionados.
Distancia de trabajo nominal de 80 mm
Proporciona espacio entre el lente y la pieza para colocar iluminación, soportes, mecanismos de posicionamiento y otros componentes del sistema.
Montura C-Mount
La montura estándar facilita la conexión con cámaras industriales utilizadas en sistemas de visión artificial y control de calidad.
Baja distorsión óptica
La plataforma presenta una distorsión TV inferior al 0,02% en los niveles de aumento indicados, lo que ayuda a conservar la geometría de líneas, bordes y contornos.
Integración en equipos automatizados
El diseño motorizado resulta adecuado para máquinas que necesitan cambiar el aumento durante diferentes etapas de inspección o trabajar con productos de varios tamaños.
Aspectos técnicos destacados
Cambio automático entre vista general y detalle
El sistema puede utilizar un aumento bajo para localizar el objeto o inspeccionar una zona amplia y cambiar a un aumento superior para analizar detalles específicos.
Menos intervención del operador
El ajuste motorizado reduce la necesidad de modificar manualmente el lente, especialmente cuando está instalado dentro de una máquina o en una posición de difícil acceso.
Configuración flexible para diferentes productos
Una misma estación puede adaptar el campo de visión a piezas de diferentes tamaños o a distintas áreas de inspección dentro de un proceso automatizado.
Mayor claridad en líneas y pequeños detalles
La óptica 4K está orientada a mejorar la reproducción de pequeños patrones, bordes y contornos, especialmente en PCB, semiconductores, componentes electrónicos y piezas de precisión.
Rendimiento óptico según el aumento
La profundidad de campo, la apertura numérica y la resolución óptica cambian con el aumento seleccionado. La tabla de la plataforma indica una resolución de hasta aproximadamente 2,8 µm en los niveles altos de aumento.
Baja distorsión en el rango de aumento
La distorsión TV inferior al 0,02% favorece aplicaciones en las que resulta importante observar formas, posiciones, bordes y características geométricas.
Campo de visión adaptable
El campo de visión depende del aumento y del tamaño del sensor. Un aumento bajo permite observar una zona más amplia, mientras que un aumento alto reduce el campo de visión y aumenta el nivel de detalle.
Módulo motorizado y sistema de control
La serie contempla un módulo motorizado y una placa de control. El protocolo de comunicación, la precisión de posicionamiento y las funciones de programación deben confirmarse según la configuración suministrada.
Configuración ampliable
La familia admite adaptadores, lentes de tubo y objetivos APO . La compatibilidad, el aumento final, la distancia de trabajo y el campo de visión deben verificarse antes del pedido.
Para ampliar la información sobre óptica, iluminación, cámaras y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .
Especificaciones principales
Modelo: PMS-LZH-7504
Tipo de producto: Lente zoom industrial 4K
Tipo de zoom: Zoom continuo motorizado
Rango nominal de aumento: 0,68×–5,0×
Resolución de imagen: Clase 4K
Sensor máximo compatible: Hasta 1″
Distancia de trabajo nominal: 80 mm
Montura estándar: C-Mount
Distorsión TV de la plataforma: <0,02%
Longitud total de la plataforma: 328 mm
Sistema de control: Módulo motorizado y placa de control
Iluminación coaxial: No incluida como característica estándar
Marca: POMEAS
Aplicaciones: Inspección automatizada, medición, microscopía industrial y visión artificial
Nota: El campo de visión, la resolución, el método de control y otros parámetros finales deben confirmarse según la cámara y los accesorios seleccionados.
Aplicaciones típicas
Inspección automatizada de placas PCB
Permite cambiar el campo de visión para observar componentes, pistas, soldaduras, conectores, posiciones de montaje y zonas específicas de una placa electrónica.
Inspección de componentes electrónicos
Adecuado para comprobar chips, terminales, contactos, conectores y componentes de diferentes dimensiones.
Inspección de semiconductores
Puede utilizarse para observar patrones, superficies, bordes y detalles visibles en componentes semiconductores.
Medición de piezas de precisión
La óptica 4K y la baja distorsión ayudan a observar contornos, orificios, bordes y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .
Detección de defectos superficiales
Facilita la inspección de arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.
Inspección de productos de diferentes tamaños
El ajuste motorizado permite adaptar el campo de visión cuando una misma máquina procesa distintos modelos o dimensiones de producto.
Posicionamiento por visión artificial
Puede utilizarse para reconocimiento, alineación, posicionamiento visual y guiado de mecanismos automatizados.
Control de presencia y orientación
Adecuado para comprobar si un componente está presente, correctamente orientado o instalado en la posición prevista.
Microscopía industrial automatizada
Puede integrarse en sistemas que necesitan cambiar de forma controlada entre una vista general y la observación de detalles pequeños.
Control de calidad automatizado
Resulta adecuado para equipos que verifican presencia, posición, orientación, forma, dimensiones y apariencia de componentes.
Preguntas frecuentes
¿El PMS-LZH-7504 permite ajustar el aumento automáticamente?
Sí. El PMS-LZH-7504 utiliza un sistema motorizado para modificar el aumento y el campo de visión, facilitando su integración en equipos automatizados.
¿Cuál es el rango de aumento?
La plataforma óptica ofrece un rango nominal de aumento continuo de 0,68× a 5,0×. La configuración final debe confirmarse según los accesorios ópticos utilizados.
¿Qué ventajas ofrece el zoom motorizado?
Permite cambiar el aumento sin manipular manualmente el lente, facilita la automatización del proceso y permite adaptar el campo de visión a diferentes objetos o etapas de inspección.
¿Puede controlarse desde un ordenador o PLC?
La serie dispone de un módulo motorizado y una placa de control. El protocolo de comunicación y la compatibilidad con ordenadores, PLC u otros controladores deben confirmarse según el sistema suministrado.
¿Qué cámaras son compatibles?
La plataforma admite cámaras industriales con sensores de hasta 1″ y utiliza una montura C-Mount. También deben comprobarse la resolución, el campo de visión requerido y la compatibilidad mecánica.
¿Cuál es la distancia de trabajo?
La distancia de trabajo nominal es de 80 mm. Puede variar cuando se utilizan lentes de tubo, objetivos adicionales u otras configuraciones ópticas.
¿El campo de visión permanece siempre igual?
No. El campo de visión cambia según el aumento y el tamaño del sensor. Un aumento bajo ofrece una vista más amplia y un aumento alto permite observar una zona menor con más detalle.
¿Incluye iluminación coaxial?
No debe considerarse una característica estándar del PMS-LZH-7504. Los modelos motorizados con iluminación coaxial se identifican por separado dentro de la serie.
¿Cuál es la diferencia entre PMS-LZH-7504 y PMS-LZH-7505W?
El PMS-LZH-7504 es un lente zoom motorizado. El PMS-LZH-7505W incorpora además una trayectoria de iluminación coaxial para aplicaciones específicas.
¿Puede guardar posiciones de aumento?
El sistema motorizado facilita el posicionamiento controlado del zoom. La posibilidad de guardar posiciones, la precisión de repetición y las funciones de programación deben confirmarse según la placa de control.
¿Es adecuado para detectar defectos pequeños?
La capacidad de detección depende del aumento, el campo de visión, la resolución de la cámara, el tamaño del sensor, la iluminación, el contraste y el tamaño mínimo del defecto.
¿Se pueden añadir lentes u objetivos adicionales?
Sí. La familia admite lentes de tubo y objetivos APO. El aumento final, la distancia de trabajo, el campo de visión y la compatibilidad deben comprobarse según la combinación seleccionada.
¿Es adecuado para sistemas de medición?
Puede utilizarse en sistemas de medición visual. La precisión final depende de la calibración, la cámara, la iluminación, la estabilidad mecánica, el software y la repetibilidad del posicionamiento óptico.
¿Qué información debo proporcionar para confirmar la configuración?
Para recomendar una configuración adecuada, indique:
- Modelo de la cámara
- Tamaño y formato del sensor
- Campo de visión requerido
- Distancia de trabajo disponible
- Tamaño del objeto
- Tamaño mínimo del detalle o defecto
- Tipo de material y acabado de la superficie
- Método de iluminación previsto
- Método de control requerido
- Precisión de repetición requerida
- Espacio disponible para la instalación
- Necesidad de utilizar posiciones de aumento predefinidas
¿POMEAS puede ayudar con la selección?
Sí. El equipo de POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación, el sistema de control y el tamaño mínimo del defecto para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .
¿Necesita confirmar la configuración?
Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo, el tamaño mínimo del defecto y el método de control que desea utilizar. Nuestro equipo le ayudará a confirmar la configuración óptica y motorizada adecuada.
