Lente zoom industrial 0,58×–7,5× con 15 posiciones mecánicas

Lente zoom industrial 12,5X con 15 posiciones mecánicas

El POMEAS PMS-LZL-12100D15 es un lente zoom industrial de alta resolución diseñado para aplicaciones de inspección, medición industrial, microscopía industrial y visión artificial que requieren cambios de aumento repetibles.

Su rango óptico de 0,58× a 7,5× y su relación de zoom de 12,5:1 permiten cambiar entre una observación de campo amplio y la inspección detallada. La configuración D15 incorpora posiciones mecánicas preestablecidas para facilitar la selección repetible del aumento y reducir las variaciones provocadas por ajustes manuales libres.

La plataforma admite cámaras industriales con sensores de hasta 2/3″ y ofrece una distancia de trabajo nominal de 77,4±2 mm. Con una cámara de 2/3″, el campo de visión de referencia puede variar aproximadamente entre 1,467 y 18,333 mm según el aumento seleccionado.

Características principales

Rango de aumento de 0,58× a 7,5×

Permite observar objetos de diferentes tamaños con un solo sistema óptico, desde una vista general hasta detalles locales de menor tamaño.

Relación de zoom de 12,5:1

El amplio intervalo de zoom ayuda a reducir la necesidad de cambiar repetidamente de lente cuando se requieren distintos campos de visión.

15 posiciones mecánicas de aumento

La estructura de posicionamiento permite seleccionar niveles de aumento preestablecidos. Esto facilita volver a una posición utilizada anteriormente y mejora la repetibilidad del ajuste durante tareas de inspección.

Trayectoria óptica telecéntrica

El diseño telecéntrico está orientado a proporcionar una representación geométrica estable, baja distorsión y buena calidad de imagen para inspección y medición.

Alta resolución

La plataforma óptica ayuda a reproducir con claridad bordes, contornos, patrones y pequeños detalles visibles.

Baja distorsión

La baja distorsión favorece la observación de líneas, formas, distancias y características geométricas en aplicaciones de medición y control visual.

Alta apertura numérica

La configuración utiliza una apertura numérica elevada para favorecer la captación de detalles dentro de las condiciones ópticas previstas.

Compatible con sensores de hasta 2/3″

Puede combinarse con cámaras industriales de hasta 2/3″. La compatibilidad final debe comprobarse según la resolución, el tamaño de píxel y el campo de visión requerido.

Distancia de trabajo de 77,4±2 mm

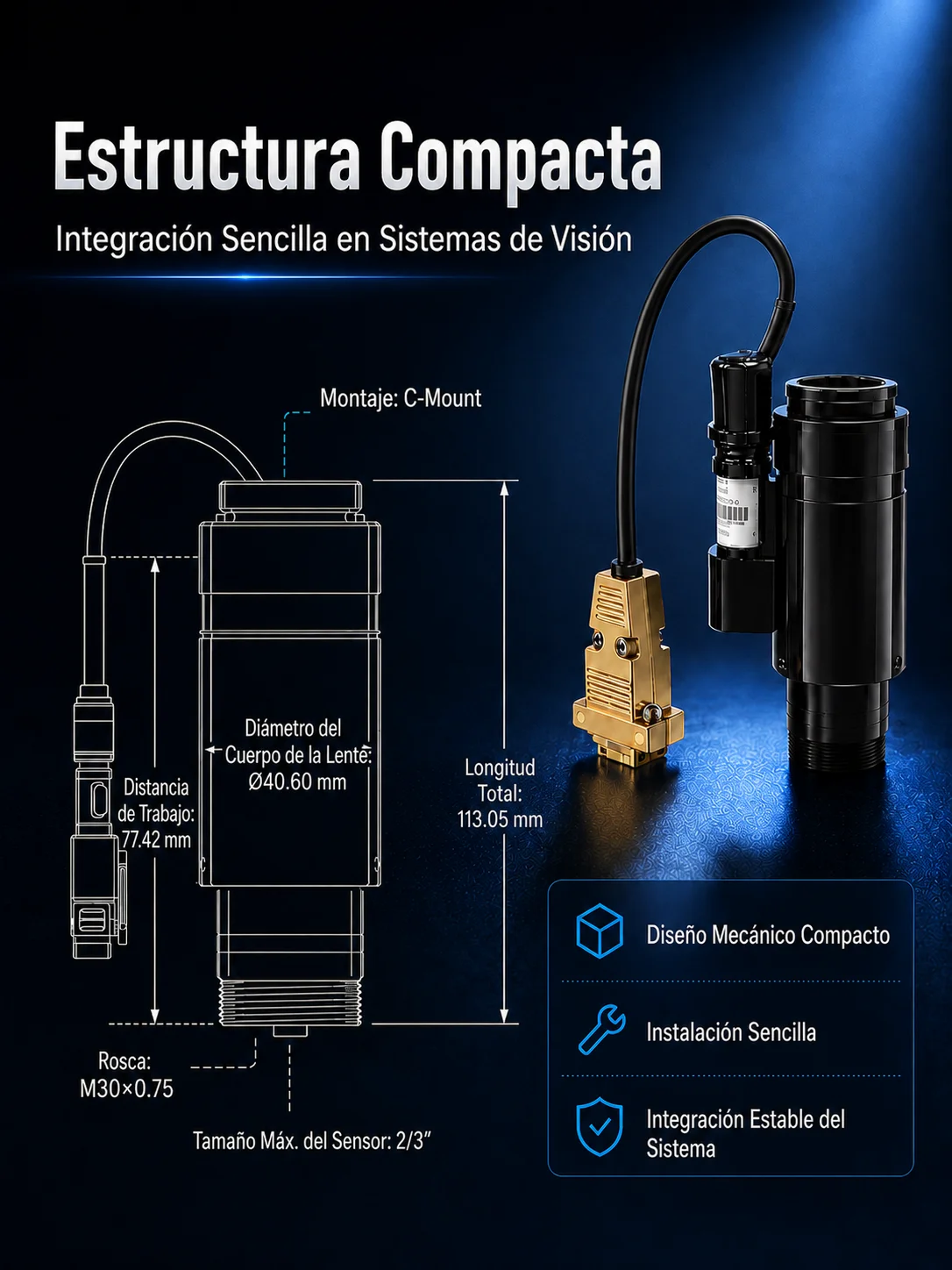

Proporciona espacio para colocar iluminación, soportes, mecanismos de posicionamiento y otros componentes alrededor del objeto inspeccionado.

Diseño compacto

Su estructura facilita la integración en microscopios industriales, equipos de medición y estaciones de inspección con espacio limitado.

Aspectos técnicos destacados

Repetibilidad del aumento

Las posiciones mecánicas ayudan a volver a niveles de aumento previamente utilizados, lo que resulta útil cuando una inspección debe repetirse con condiciones ópticas similares.

Ajuste más rápido entre diferentes tareas

El operador puede cambiar entre posiciones preestablecidas sin buscar manualmente el mismo punto de aumento cada vez.

Mayor estabilidad mecánica

POMEAS describe su estructura de posicionamiento fijo como un mecanismo robusto, fabricado con materiales de alta dureza y orientado a ofrecer estabilidad y vida útil prolongada.

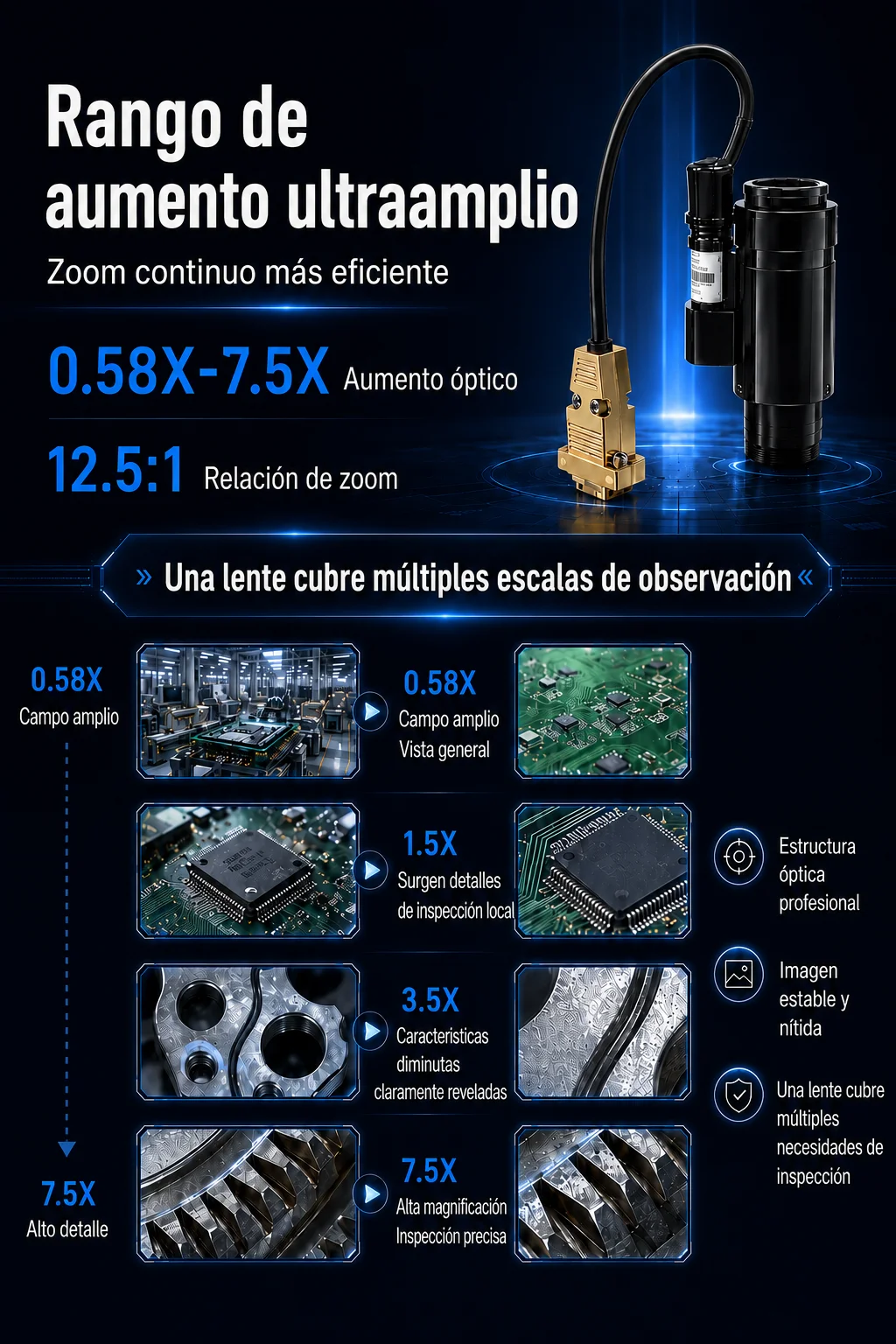

Vista general y detalle con un solo lente

Las posiciones de menor aumento permiten localizar la pieza o revisar una zona amplia, mientras que las posiciones superiores facilitan el análisis de características más pequeñas.

Campo de visión adaptable

El campo de visión cambia según el aumento seleccionado y el tamaño del sensor. Un aumento bajo proporciona una vista más amplia; un aumento alto permite observar una zona menor con más detalle.

Adecuado para medición óptica

La combinación de diseño telecéntrico, alta resolución y baja distorsión puede utilizarse en sistemas de medición. La precisión final depende también de la cámara, la calibración, la iluminación, el software y la estabilidad mecánica.

Menos cambios de componentes ópticos

El rango de 0,58× a 7,5× permite cubrir diferentes necesidades de observación sin sustituir constantemente el lente.

Configuración para productos repetitivos

Las posiciones fijas son útiles cuando una línea inspecciona repetidamente los mismos tipos de pieza o necesita alternar entre varias condiciones de observación definidas.

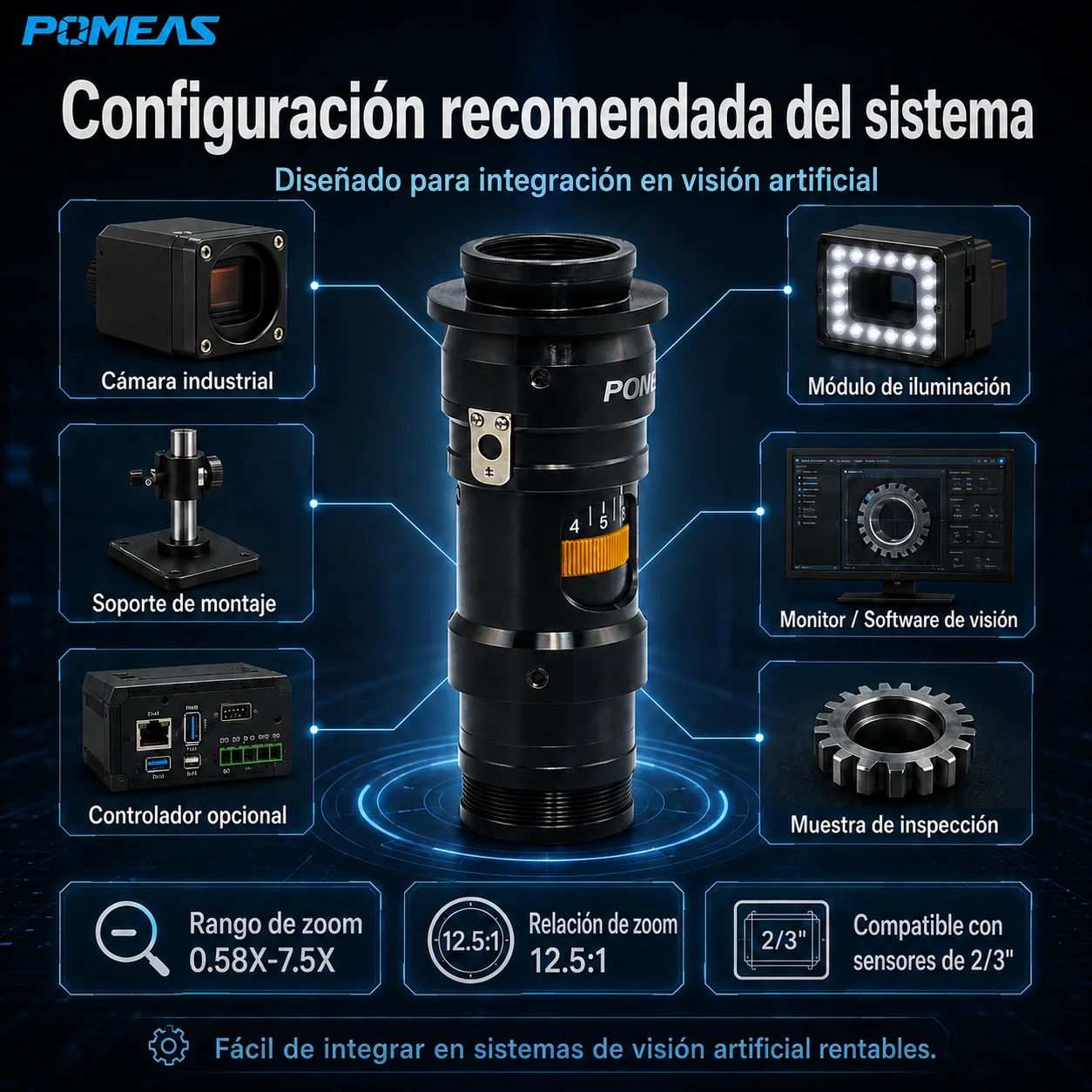

Integración en sistemas de visión artificial

Puede combinarse con cámaras industriales para inspección, medición, reconocimiento, posicionamiento y documentación de imágenes.

Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

Sistema motorizado opcional

POMEAS indica que sus lentes zoom pueden solicitarse con un sistema motorizado integrado. Según la configuración, puede ofrecerse control mediante RS232 o USB, pero el protocolo, los ejes controlados y las funciones deben confirmarse antes del pedido.

Para completar la configuración del sistema, consulte los accesorios de visión artificial de POMEAS. La compatibilidad final debe confirmarse según la cámara, la iluminación y el espacio de instalación.

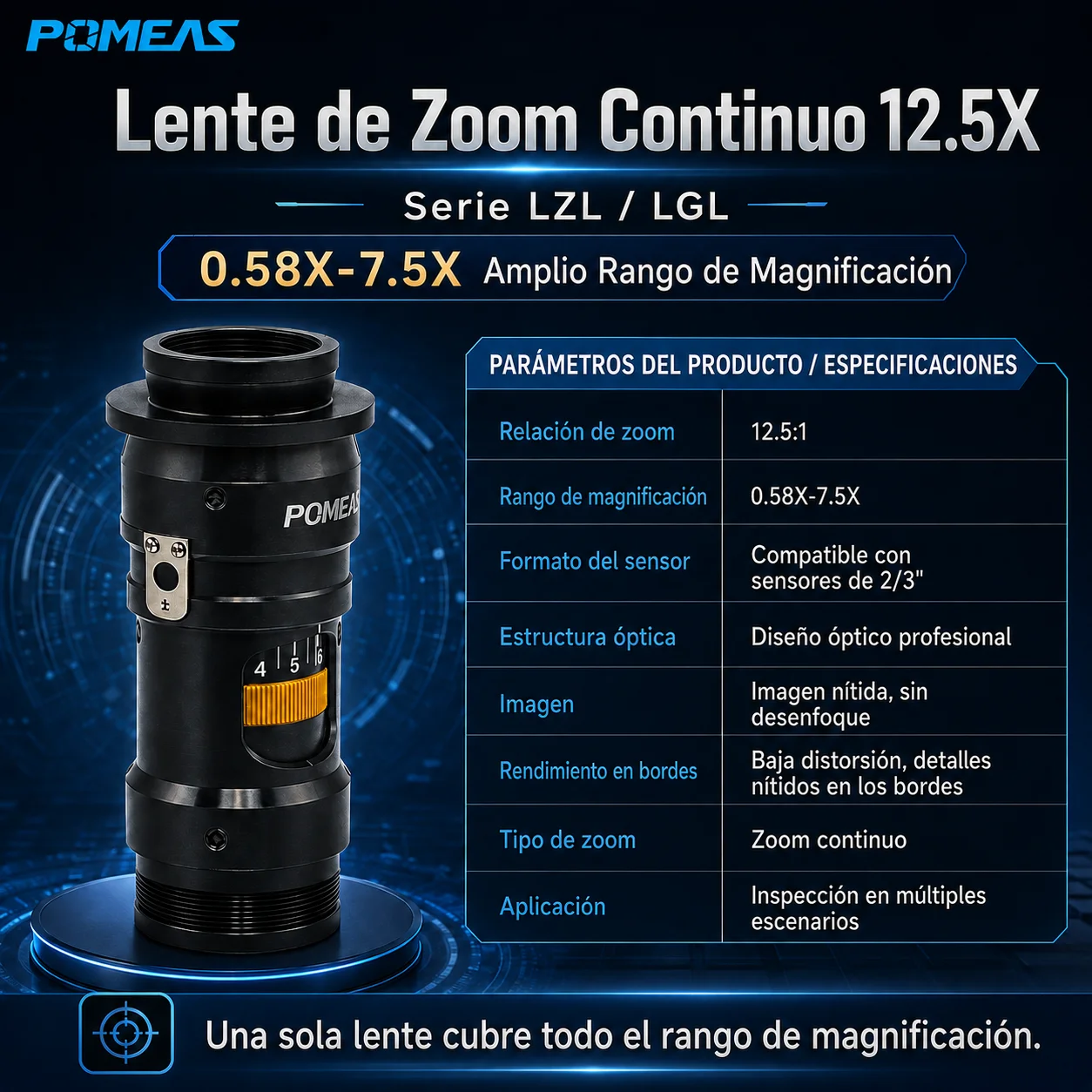

Especificaciones principales

Modelo: PMS-LZL-12100D15

Tipo de producto: Lente zoom industrial

Método de zoom: Ajuste manual con posiciones fijas

Rango de aumento óptico: 0,58×–7,5×

Relación de zoom: 12,5:1

Número de posiciones: 15 posiciones mecánicas

Diseño óptico: Trayectoria óptica telecéntrica

Sensor máximo compatible: Hasta 2/3″

Distancia de trabajo nominal: 77,4±2 mm

Campo de visión con sensor de 2/3″: Aproximadamente 1,467–18,333 mm

Características ópticas: Alta resolución, baja distorsión y alta apertura numérica

Control motorizado: Configuración opcional bajo pedido

Marca: POMEAS

Aplicaciones: Inspección industrial, medición, microscopía y visión artificial

Nota: Las posiciones exactas de aumento, la montura de cámara, el campo de visión y la configuración mecánica deben confirmarse con la tabla técnica suministrada para el pedido. (Pomeas)

Aplicaciones típicas

Inspección repetitiva de componentes

Las posiciones mecánicas facilitan la repetición de una configuración de aumento cuando se inspeccionan componentes del mismo tipo.

Inspección de componentes electrónicos

Adecuado para observar chips, terminales, conectores, componentes pequeños, puntos de soldadura y posiciones de montaje.

Inspección de semiconductores

Puede utilizarse para observar patrones, bordes, superficies y detalles visibles en componentes y materiales semiconductores.

Inspección de placas PCB

Permite cambiar entre una vista general de la placa y posiciones de mayor aumento para analizar componentes, pistas, soldaduras y conectores.

Medición de piezas de precisión

Puede integrarse en sistemas destinados a observar contornos, orificios, bordes, distancias y otras características geométricas.

Detección de defectos superficiales

Puede utilizarse para inspeccionar arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.

Inspección de conectores y contactos

Facilita la observación de pines, terminales, contactos eléctricos, posiciones de montaje y posibles defectos.

Microscopía industrial

Permite alternar entre una vista general y varios niveles de observación detallada durante tareas de análisis, montaje y mantenimiento.

Control de presencia y orientación

Puede ayudar a comprobar si un componente está presente, correctamente orientado o instalado en la posición prevista.

Posicionamiento por visión artificial

Puede integrarse en sistemas de reconocimiento, alineación, posicionamiento visual y guiado de mecanismos.

Control de calidad automatizado

Adecuado para equipos que verifican presencia, posición, forma, dimensiones o apariencia de piezas.

Observación biológica

Puede utilizarse en sistemas de observación y documentación de muestras cuando la cámara, la iluminación y los accesorios son adecuados.

Investigación y desarrollo

Adecuado para estaciones de laboratorio, análisis de muestras, pruebas ópticas y desarrollo de productos.

POMEAS identifica la biología, la electrónica, los semiconductores y la visión artificial entre los campos de aplicación de esta familia óptica.

Preguntas frecuentes

¿Cuál es el rango de aumento?

El lente ofrece un rango de aumento de 0,58× a 7,5× y una relación de zoom de 12,5:1.

¿Qué significa D15?

La configuración D15 corresponde a una versión de posicionamiento fijo con 15 posiciones mecánicas de aumento.

¿Las 15 posiciones tienen aumentos definidos?

Sí, se utilizan posiciones mecánicas preestablecidas. Los valores exactos correspondientes a cada posición deben confirmarse con la tabla técnica de la configuración suministrada.

¿Qué ventaja ofrecen las posiciones mecánicas?

Facilitan volver a una condición de aumento utilizada anteriormente, reducen el tiempo de ajuste y mejoran la repetibilidad durante inspecciones sucesivas.

¿Es un zoom continuo libre?

La plataforma óptica cubre de 0,58× a 7,5×, pero esta versión utiliza posiciones mecánicas definidas para seleccionar el aumento. No debe presentarse como una versión de ajuste manual completamente libre.

¿El zoom es manual o motorizado?

La configuración estándar utiliza selección manual de posiciones. Un sistema motorizado puede solicitarse por separado y debe confirmarse antes del pedido.

¿Puede controlarse desde un ordenador?

Solo cuando se selecciona la configuración motorizada correspondiente. POMEAS indica opciones de control mediante RS232 o USB, pero la interfaz y las funciones finales dependen del sistema suministrado.

¿Qué tamaño de sensor es compatible?

La plataforma admite sensores de hasta 2/3″. También deben verificarse la resolución, el tamaño de píxel y el campo de visión requerido.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 77,4±2 mm.

¿Cuál es el campo de visión?

Con una cámara de 2/3″, el campo de visión de referencia puede variar aproximadamente entre 1,467 y 18,333 mm. El valor exacto depende de la posición de aumento y del sensor.

¿Qué ventaja ofrece el diseño telecéntrico?

Ayuda a mantener una representación geométrica estable y una baja distorsión, características útiles para observación y medición.

¿Incluye iluminación coaxial?

No debe anunciarse como un lente coaxial. La iluminación debe seleccionarse según el objeto y la aplicación.

¿Es adecuado para realizar mediciones?

Puede formar parte de un sistema de medición óptica. La precisión final depende de la cámara, la calibración, la iluminación, el software y la estabilidad de la instalación.

¿Es adecuado para detectar defectos pequeños?

Depende del aumento seleccionado, el campo de visión, la resolución y el tamaño de píxel de la cámara, la iluminación, el contraste y el tamaño real del defecto.

¿Se puede utilizar para inspección de PCB?

Sí. Puede utilizarse para observar la placa completa y cambiar a posiciones de mayor aumento para revisar componentes, pistas, conectores o soldaduras.

¿Puede integrarse en equipos automatizados?

Sí. Su estructura compacta facilita la integración mecánica. Para cambiar automáticamente las posiciones debe confirmarse una versión motorizada o un mecanismo de accionamiento compatible.

¿Cuál es la diferencia respecto al PMS-LZL-12100?

El PMS-LZL-12100 es la versión estándar de zoom continuo. El PMS-LZL-12100D15 añade una estructura de posicionamiento mecánico con 15 posiciones definidas.

¿Cuál es la diferencia respecto a un lente motorizado?

La versión D15 estándar requiere selección mecánica de la posición. Un lente motorizado permite modificar el aumento mediante un sistema de control, siempre que la configuración lo incluya.

¿Qué información debo proporcionar para seleccionar el lente?

Para recomendar una configuración adecuada, indique:

• Modelo y resolución de la cámara

• Tamaño del sensor y tamaño de píxel

• Campo de visión requerido

• Distancia de trabajo disponible

• Tamaño del objeto

• Tamaño mínimo del detalle o defecto

• Precisión de medición requerida

• Posiciones de aumento necesarias

• Tipo de material y superficie

• Método de iluminación previsto

• Espacio disponible para la instalación

• Necesidad de ajuste manual o motorizado

¿POMEAS puede ayudar con la selección?

Sí. POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, las posiciones necesarias y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar la configuración óptica y mecánica adecuada.

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión, la distancia de trabajo, el tamaño mínimo del detalle y las posiciones de aumento que necesita. Nuestro equipo le ayudará a confirmar la configuración óptica y mecánica adecuada.

Solicitar cotización y confirmar configuración
