Lente zoom 12,5X con luz coaxial para inspección de precisión

Lente zoom 12,5X con iluminación coaxial para inspección de precisión

El POMEAS PMS-LZL-12101 es un lente zoom industrial de alta resolución con trayectoria de iluminación coaxial, desarrollado para inspección, medición industrial, microscopía industrial y sistemas de visión artificial.

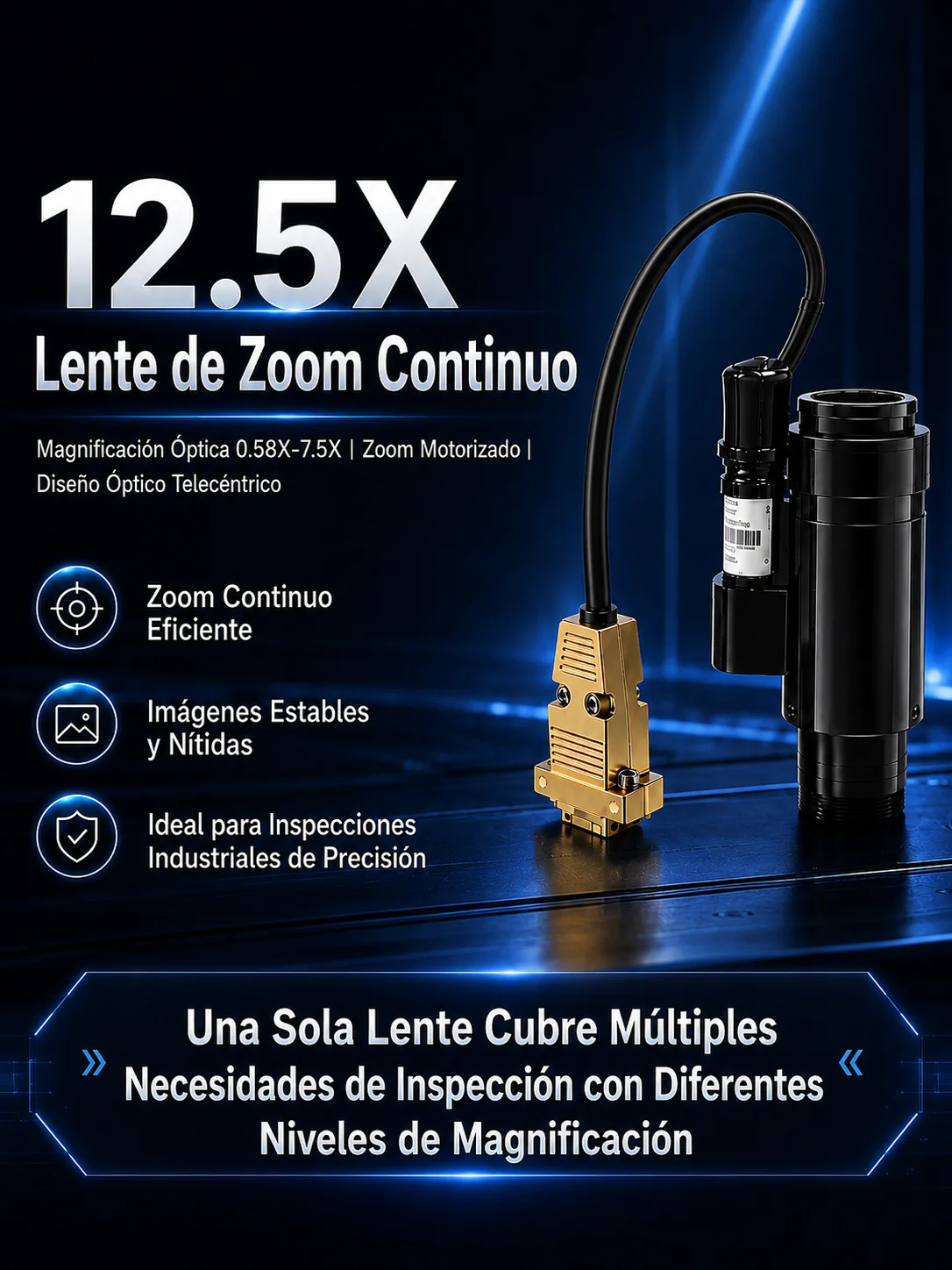

Su amplio rango de aumento de 0,58× a 7,5× permite cambiar progresivamente entre una vista general y la observación de pequeños detalles sin sustituir el sistema óptico. La relación de zoom de 12,5:1 facilita la inspección de piezas, componentes y zonas de interés de diferentes tamaños dentro de una misma estación.

La trayectoria coaxial dirige la iluminación hacia el objeto a través del eje óptico. Esta configuración puede facilitar la observación de superficies planas, pistas metálicas, contactos, componentes electrónicos y materiales con reflexión especular.

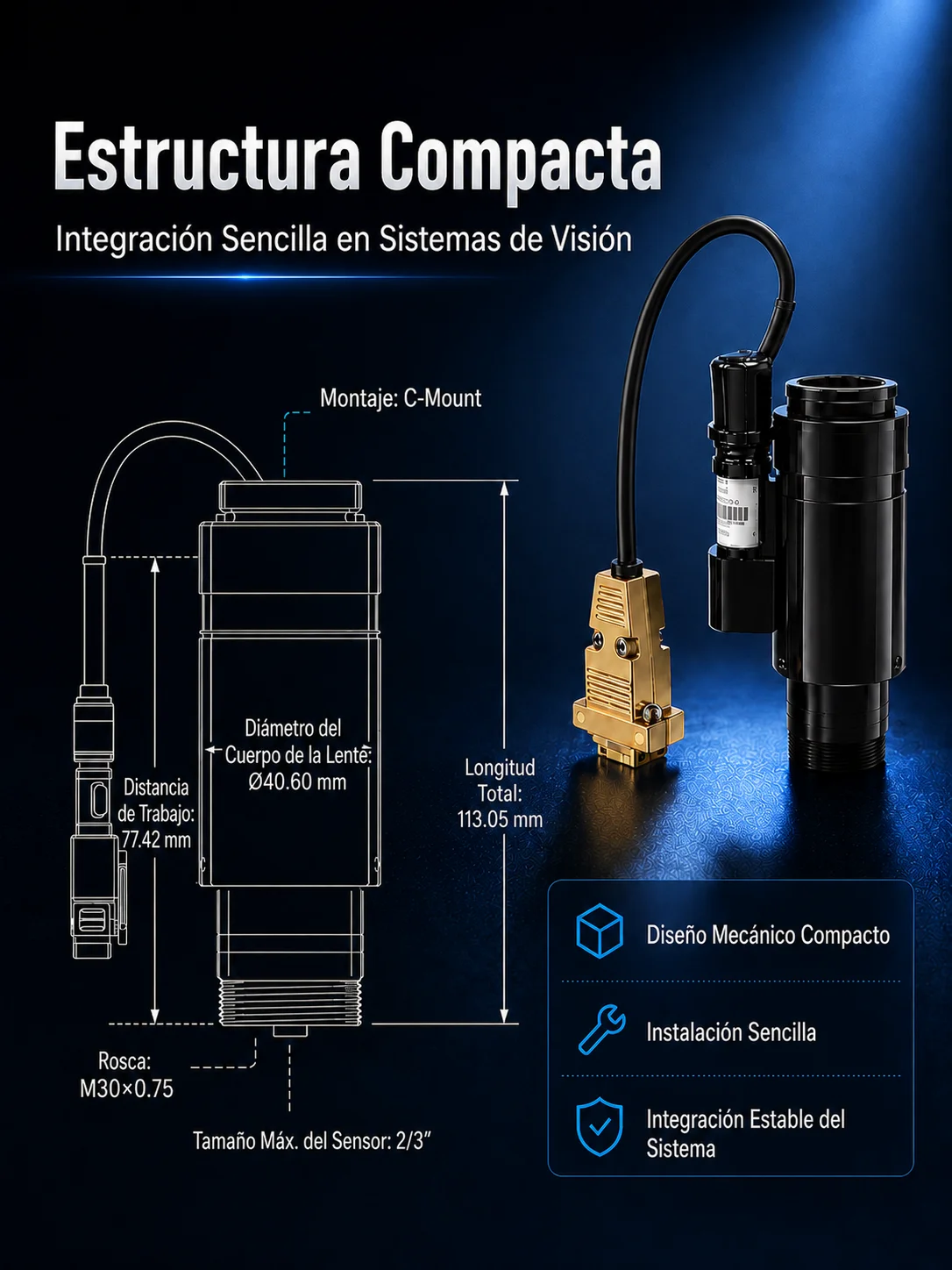

La plataforma admite cámaras industriales con sensores de hasta 2/3″ y ofrece una distancia de trabajo nominal de 77,4±2 mm. La familia óptica utiliza un diseño telecéntrico y está orientada a proporcionar alta resolución, baja distorsión y una estructura compacta para facilitar su integración.

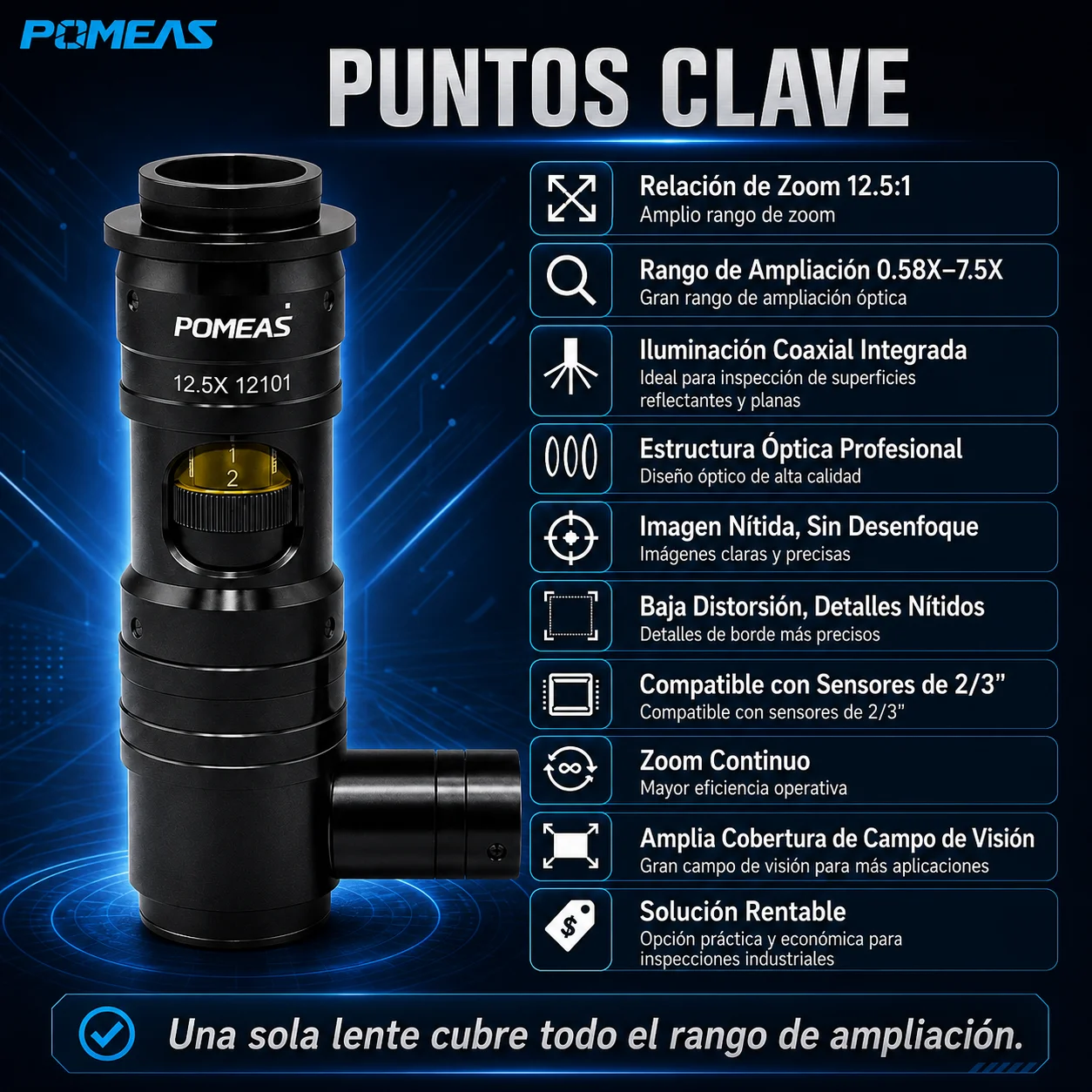

Características principales

Zoom continuo de 0,58× a 7,5×

Permite modificar progresivamente el aumento según el tamaño del objeto, el campo de visión requerido y el nivel de detalle que debe analizarse.

Relación de zoom de 12,5:1

El amplio intervalo de zoom permite utilizar un solo lente para localizar la pieza, observar una zona general y ampliar características específicas.

Trayectoria de iluminación coaxial

La luz se dirige hacia el objeto a través del eje óptico, ayudando a reducir sombras laterales y a mejorar la visualización de superficies planas o reflectantes.

Alta resolución

La plataforma óptica está diseñada para reproducir con claridad bordes, contornos, patrones, pistas, caracteres y pequeños detalles visibles.

Baja distorsión

La baja distorsión favorece la observación de líneas, formas y características geométricas en aplicaciones de inspección y medición.

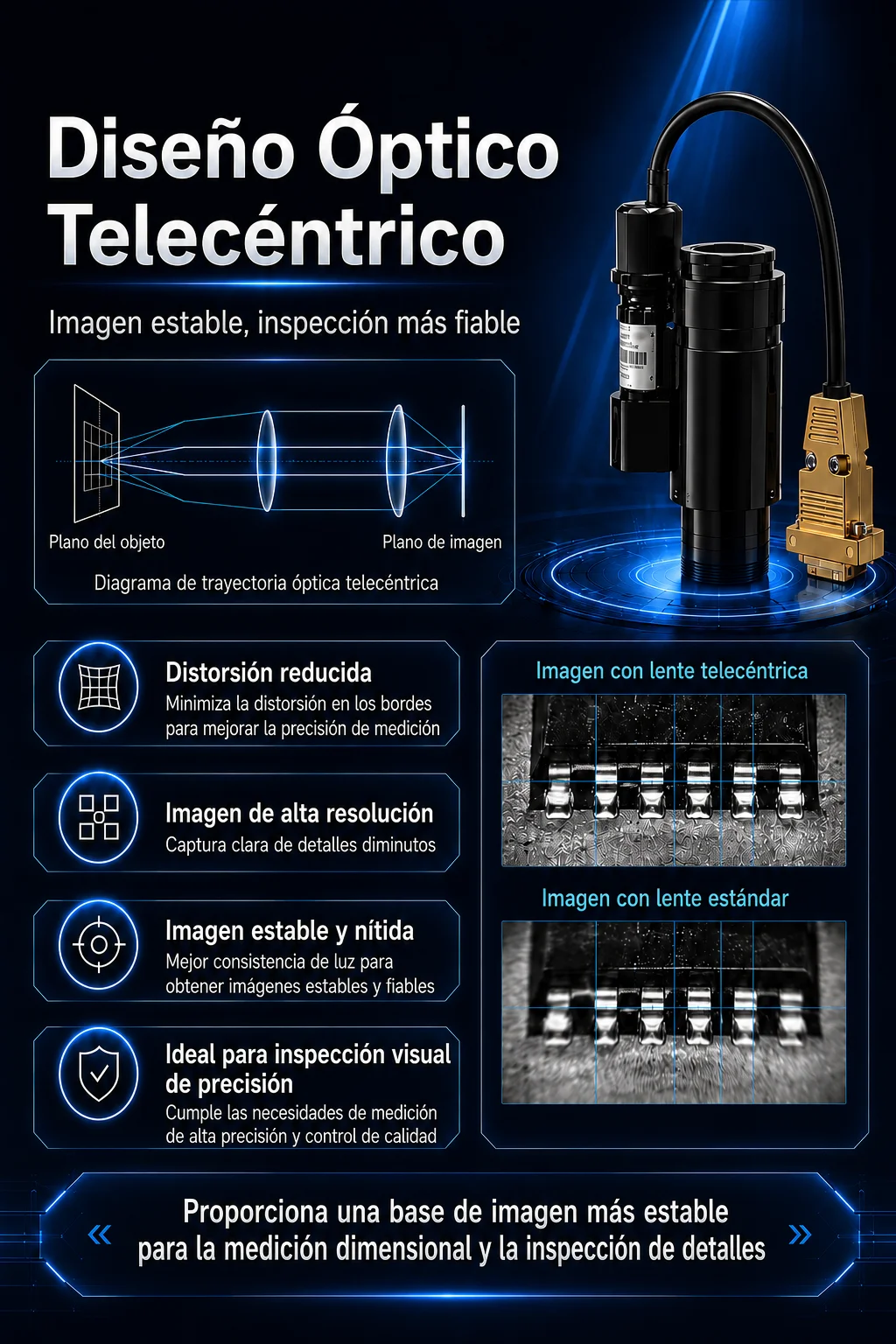

Diseño óptico telecéntrico

La trayectoria óptica telecéntrica está orientada a mantener una representación geométrica estable y a reducir los cambios aparentes producidos por pequeñas variaciones de posición.

Compatible con sensores de hasta 2/3″

Puede combinarse con cámaras industriales con sensores de hasta 2/3″. La compatibilidad final debe verificarse según la resolución, el tamaño de píxel y el campo de visión requerido.

Distancia de trabajo de 77,4±2 mm

Proporciona espacio entre el lente y la pieza para instalar soportes, mecanismos de posicionamiento y componentes de iluminación.

Diseño compacto

Su estructura facilita la instalación en microscopios industriales, estaciones de inspección, equipos de medición y sistemas automatizados con espacio limitado.

Aspectos técnicos destacados

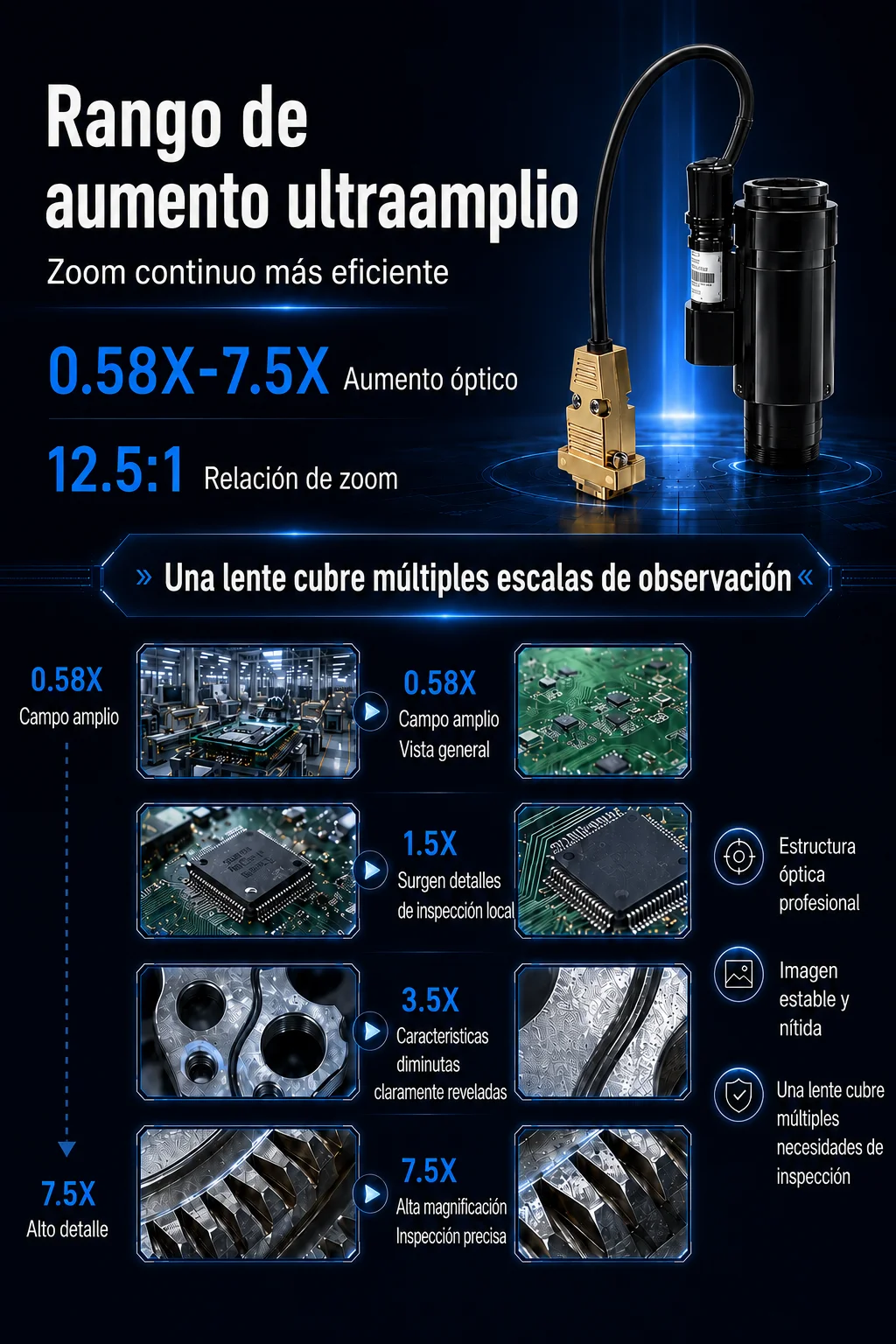

Vista general e inspección detallada con un solo lente

En aumentos bajos puede observarse una zona amplia para localizar rápidamente la pieza. En aumentos superiores puede analizarse una zona menor con mayor detalle.

Campo de visión adaptable

El campo de visión cambia según el aumento seleccionado y el tamaño del sensor. Esto permite adaptar una misma estación a diferentes productos y áreas de inspección.

Mejor observación de superficies reflectantes

La trayectoria coaxial puede ayudar a visualizar pistas metálicas, contactos eléctricos, superficies pulidas, piezas planas y otros objetos con reflexión especular.

Inspección con iluminación más uniforme

En aplicaciones adecuadas, la iluminación coaxial puede distribuir la luz de manera más uniforme sobre la zona observada y mejorar el contraste de determinados detalles superficiales.

Menos cambios de componentes ópticos

El rango de 0,58× a 7,5× ayuda a reducir la necesidad de sustituir lentes cuando se requieren distintos campos de visión.

Configuración flexible para diferentes productos

Una misma estación puede ajustar el aumento cuando se inspeccionan piezas de diferentes tamaños, modelos o zonas de interés.

Adecuado para medición óptica

La combinación de diseño telecéntrico, alta resolución y baja distorsión puede utilizarse en sistemas de observación y medición. La precisión final depende también de la cámara, la calibración, la iluminación, el software y la estabilidad mecánica.

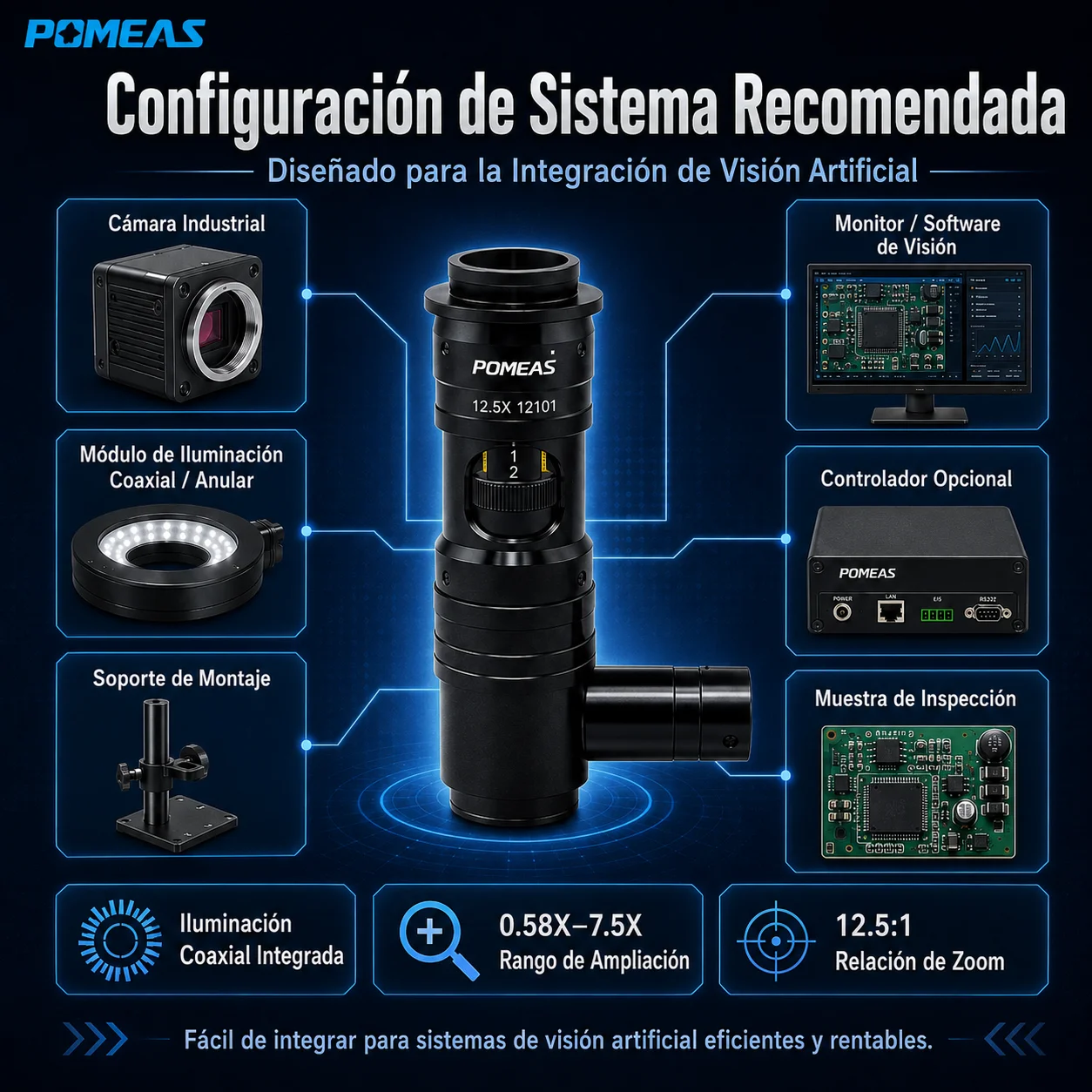

Integración en sistemas de visión artificial

Puede combinarse con cámaras industriales para tareas de inspección, medición, reconocimiento, posicionamiento y documentación de imágenes.

Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

Aplicación en objetos de bajo contraste

La iluminación coaxial puede facilitar la identificación de determinadas características cuando la superficie presenta poco contraste con una iluminación lateral convencional.

Fuente de luz configurable

La trayectoria óptica coaxial forma parte del lente. La fuente de luz, su color, potencia, controlador y tipo de conexión deben seleccionarse según el material y la aplicación.

Para completar la configuración del sistema, consulte nuestros objetivos y accesorios de visión artificial.

La utilidad de la iluminación coaxial para superficies metálicas y componentes de precisión también aparece en aplicaciones oficiales de inspección de herramientas, donde se emplea para obtener una iluminación más uniforme.

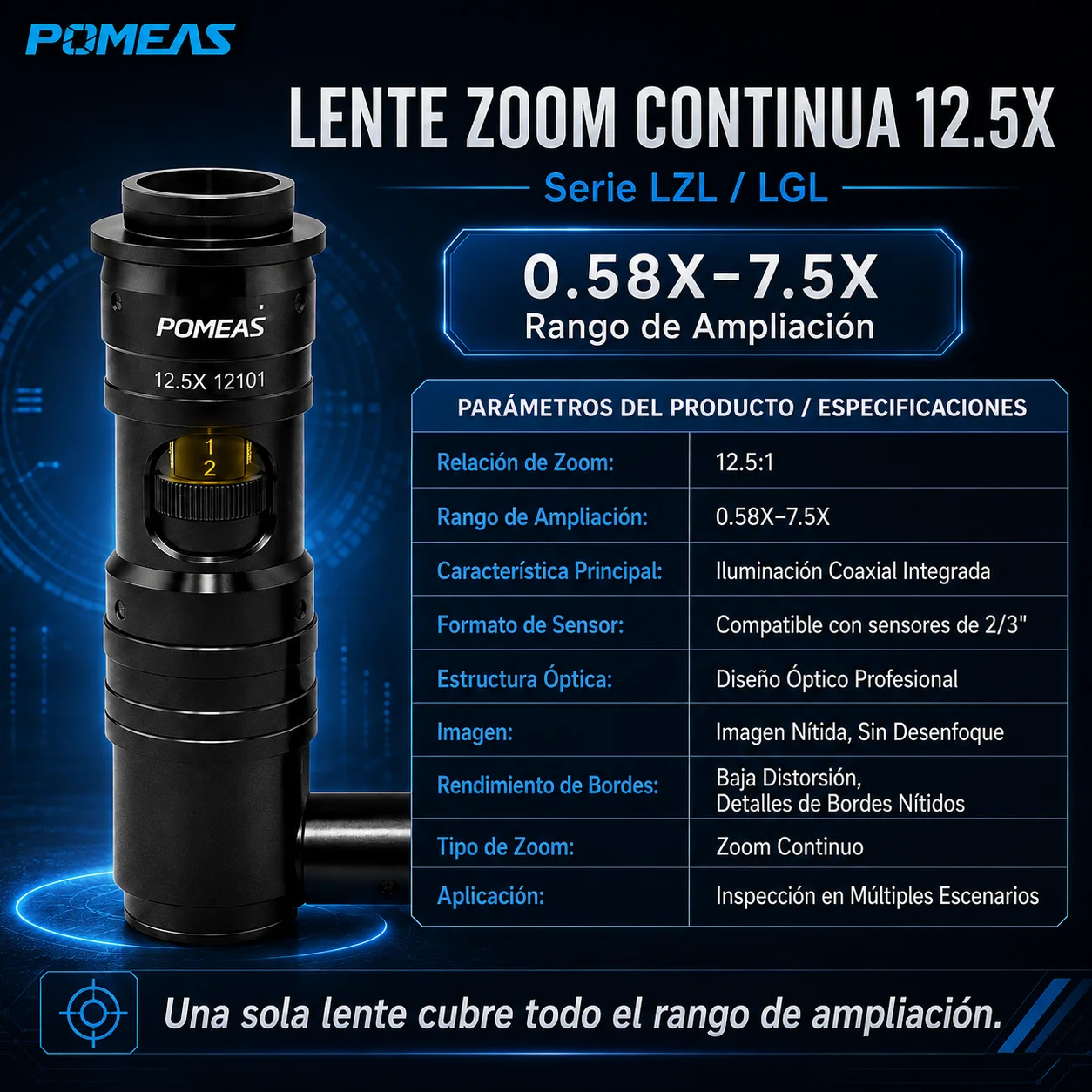

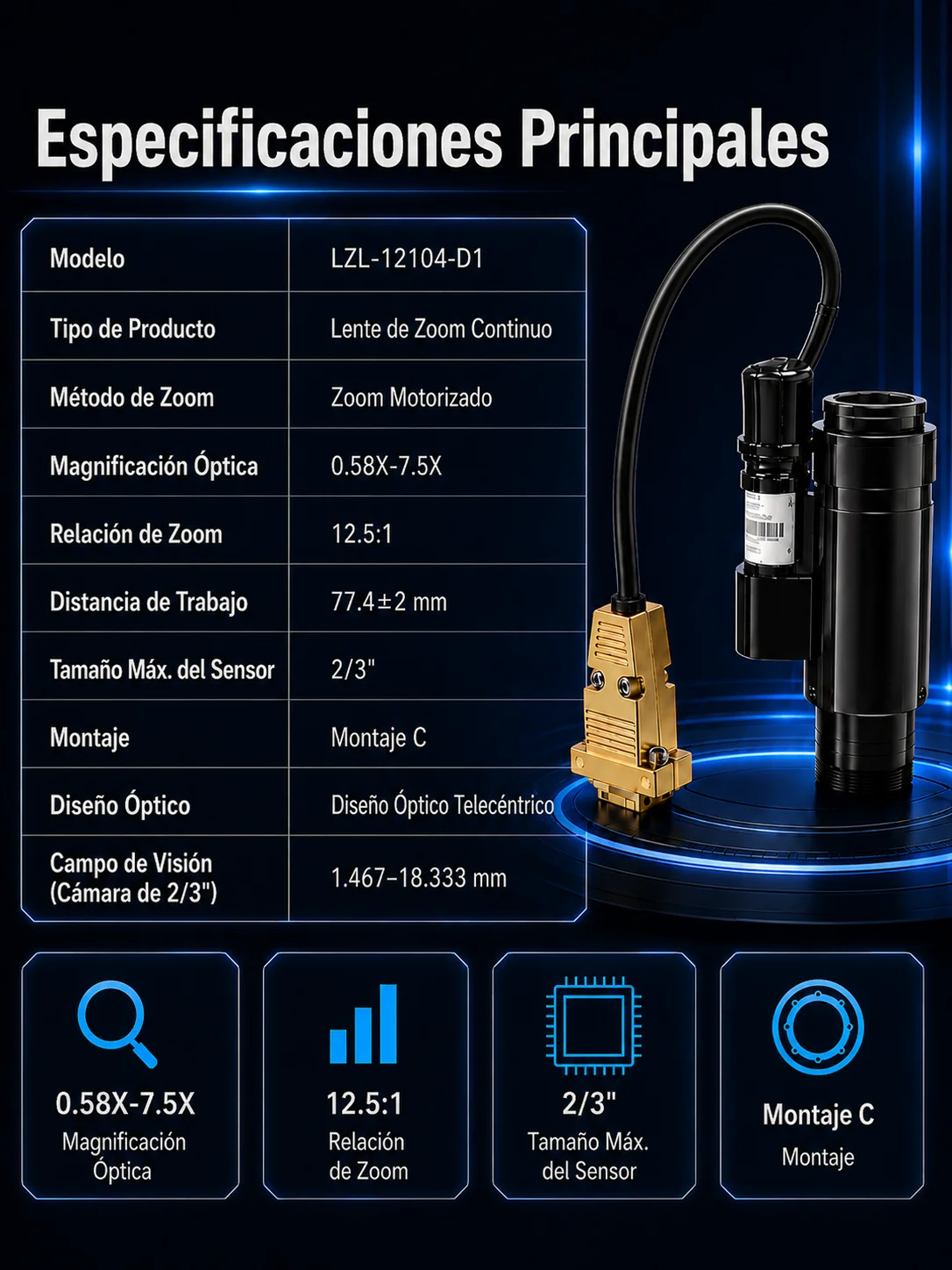

Especificaciones principales

Modelo: PMS-LZL-12101

Tipo de producto: Lente zoom industrial

Método de zoom: Zoom continuo

Rango de aumento óptico: 0,58×–7,5×

Relación de zoom: 12,5:1

Sistema de iluminación: Trayectoria de iluminación coaxial

Diseño óptico: Trayectoria óptica telecéntrica

Sensor máximo compatible: Hasta 2/3″

Distancia de trabajo nominal: 77,4±2 mm

Características ópticas: Alta resolución, baja distorsión y estructura compacta

Fuente de luz coaxial: Debe confirmarse según la configuración

Control motorizado: No incluido en la configuración estándar

Marca: POMEAS

Aplicaciones: Inspección industrial, medición, microscopía y visión artificial

Nota: El campo de visión, la montura, la fuente de luz, la resolución del sistema y la compatibilidad de la cámara deben confirmarse antes del pedido. Los valores finales dependen de la cámara, la iluminación y la configuración completa del sistema.

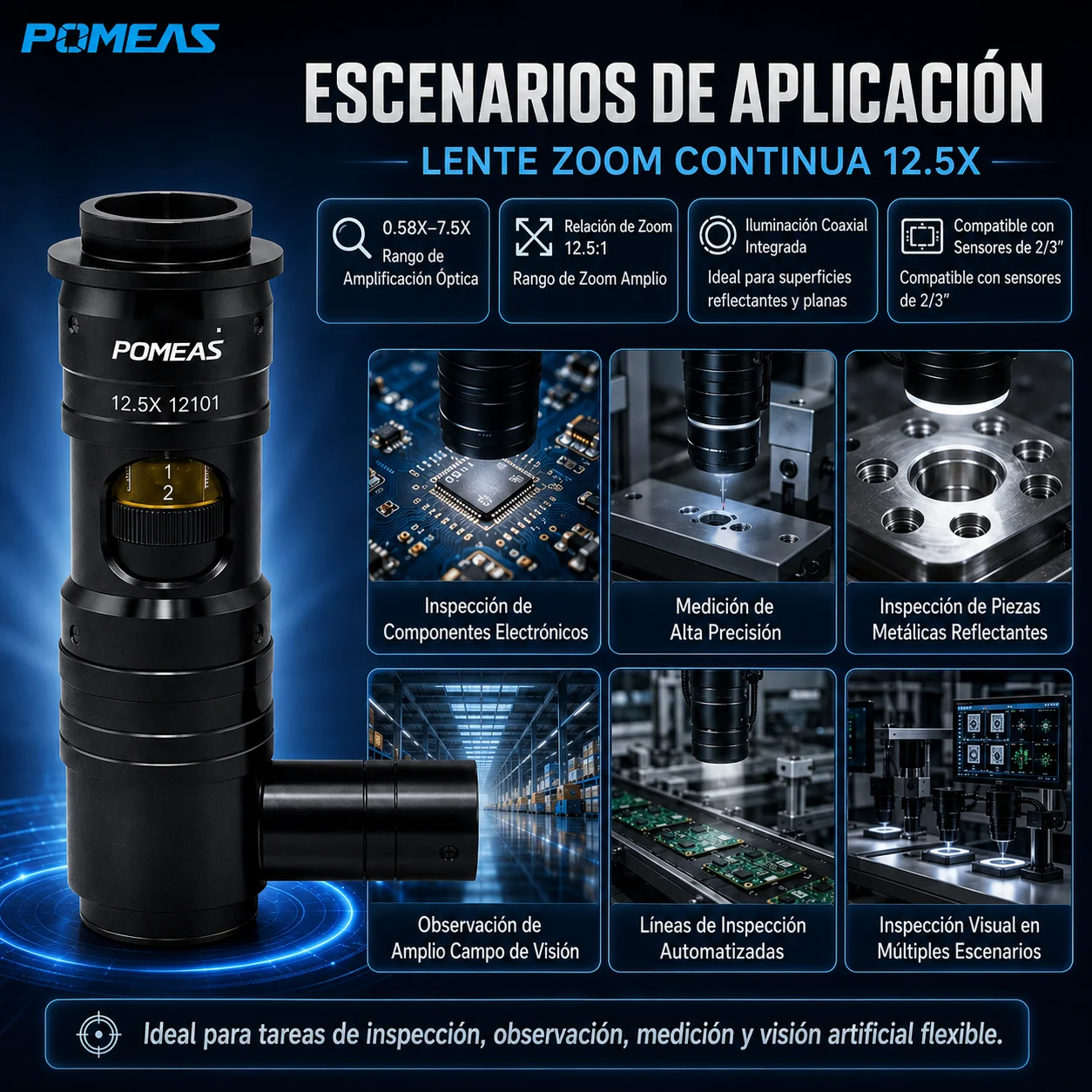

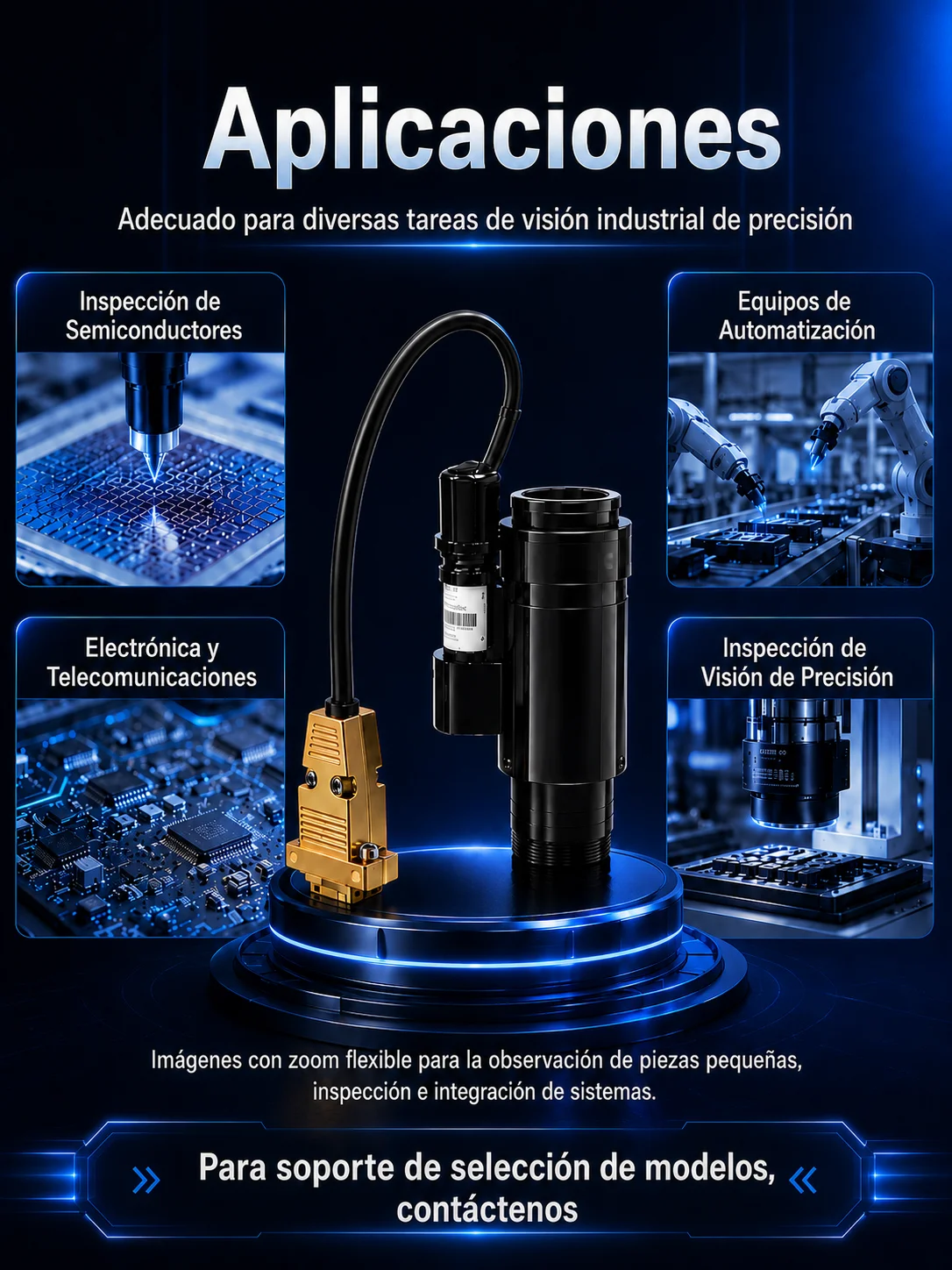

Aplicaciones típicas

Inspección de placas PCB

Permite cambiar entre la observación general de una placa y la inspección detallada de pistas, soldaduras, componentes y conectores.

Inspección de componentes electrónicos

Adecuado para observar chips, terminales, contactos, conectores, caracteres y posiciones de montaje.

Inspección de semiconductores

Puede utilizarse para visualizar patrones, bordes, superficies y detalles visibles en componentes y materiales semiconductores.

Inspección de superficies metálicas

La trayectoria coaxial puede mejorar la visibilidad de determinados detalles en superficies planas, pulidas o reflectantes.

Inspección de herramientas de precisión

Adecuado para observar filos, puntas, bordes, desgaste, grietas y pequeños defectos en brocas, cuchillas y otras herramientas.

Medición de piezas pequeñas

Puede integrarse en sistemas destinados a observar contornos, orificios, distancias, bordes y características geométricas.

Inspección de conectores y contactos

Facilita la observación de pines, terminales, contactos eléctricos, posiciones de montaje y posibles defectos.

Detección de defectos superficiales

Puede utilizarse para inspeccionar arañazos, rebabas, manchas, deformaciones y otros defectos visibles.

Microscopía industrial

Permite cambiar entre una vista general y la observación detallada durante tareas de análisis, montaje, mantenimiento y control de calidad.

Posicionamiento por visión artificial

Puede integrarse en sistemas de reconocimiento, alineación, posicionamiento visual y guiado de mecanismos.

Control de presencia y orientación

Adecuado para comprobar si un componente está presente, correctamente orientado o instalado en la posición prevista.

Investigación y desarrollo

Puede utilizarse en laboratorios, estaciones de prueba, análisis de muestras y documentación óptica.

POMEAS identifica la electrónica, los semiconductores, la biología y la visión artificial como campos habituales de aplicación de esta familia; también muestra el uso de versiones coaxiales en inspección de herramientas y componentes reflectantes.

Preguntas frecuentes

¿Cuál es el rango de aumento?

El lente ofrece un rango de aumento continuo de 0,58× a 7,5× y una relación de zoom de 12,5:1.

¿Qué ventaja ofrece la iluminación coaxial?

La trayectoria coaxial dirige la luz hacia el objeto a través del eje óptico. Puede mejorar la observación de superficies planas, metálicas, pulidas o reflectantes.

¿La fuente de luz coaxial está incluida?

La configuración incorpora la trayectoria óptica coaxial. La inclusión de la fuente de luz, su potencia, color, controlador y conexión debe confirmarse antes del pedido.

¿El zoom es manual o motorizado?

El PMS-LZL-12101 es la versión coaxial de zoom continuo y no debe anunciarse como modelo motorizado estándar. El modelo oficialmente identificado como versión eléctrica coaxial es el LZL-12105.

¿Puede solicitarse una versión motorizada?

Sí. POMEAS dispone de versiones motorizadas dentro de esta familia. El modelo, el método de control y las funciones deben confirmarse según la aplicación.

¿Qué tamaño de sensor es compatible?

La plataforma admite cámaras con sensores de hasta 2/3″. También deben comprobarse la resolución, el tamaño de píxel y el campo de visión requerido.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 77,4±2 mm.

¿Cuál es el campo de visión?

El campo de visión depende del aumento y del tamaño del sensor. Un aumento bajo ofrece una zona de observación más amplia y un aumento alto muestra una zona menor con mayor detalle.

¿Qué ventaja ofrece el diseño telecéntrico?

El diseño telecéntrico ayuda a mantener una representación geométrica estable y una baja distorsión, características útiles para inspección y medición.

¿Es adecuado para superficies reflectantes?

Puede ser adecuado gracias a la trayectoria coaxial. El resultado depende del material, el acabado, la fuente de luz, la cámara y el defecto que se desea detectar.

¿Se puede utilizar para inspección de PCB?

Sí. Puede utilizarse para observar pistas, componentes, conectores y zonas de soldadura en placas PCB.

¿Puede detectar defectos pequeños?

La capacidad de detección depende del aumento, el campo de visión, la resolución y el tamaño de píxel de la cámara, la iluminación, el contraste y el tamaño real del defecto.

¿Es adecuado para realizar mediciones?

Puede formar parte de un sistema de medición óptica. La precisión final depende del lente, la cámara, la calibración, el software, la iluminación y la estabilidad mecánica.

¿Puede instalarse en equipos automatizados?

Sí. Su diseño compacto facilita la integración mecánica. Cuando se necesita controlar automáticamente el aumento, debe seleccionarse una versión motorizada compatible.

¿Cuál es la diferencia entre PMS-LZL-12100 y PMS-LZL-12101?

El PMS-LZL-12100 es la versión estándar de zoom continuo. El PMS-LZL-12101 incorpora una trayectoria de iluminación coaxial.

¿Cuál es la diferencia entre PMS-LZL-12101 y PMS-LZL-12105?

El PMS-LZL-12101 es la versión coaxial de zoom continuo. El PMS-LZL-12105 es la versión motorizada con trayectoria coaxial.

¿Qué información debo proporcionar para seleccionar el lente?

Para recomendar una configuración adecuada, indique:

• Modelo y resolución de la cámara

• Tamaño del sensor y tamaño de píxel

• Campo de visión requerido

• Distancia de trabajo disponible

• Tamaño del objeto

• Tamaño mínimo del detalle o defecto

• Tipo de material y acabado superficial

• Precisión de medición requerida

• Color y tipo de iluminación necesarios

• Espacio disponible para la instalación

• Necesidad de control manual o motorizado

¿POMEAS puede ayudar con la selección?

Sí. POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la superficie del objeto, la iluminación y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar una configuración adecuada.

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión, la distancia de trabajo, el tipo de superficie y el tamaño mínimo del defecto. Nuestro equipo le ayudará a confirmar la configuración óptica y la iluminación adecuada.
