Lente zoom 12,5X con ajuste fino para inspección de precisión
El POMEAS PMS-LZL-12102-M12 es un lente zoom industrial de alta resolución diseñado para aplicaciones de inspección, medición industrial, microscopía industrial y visión artificial.
Su amplio rango de aumento de 0,58× a 7,5× permite cambiar progresivamente entre una vista general y la observación detallada sin sustituir el lente. Con una relación de zoom de 12,5:1, una misma estación de inspección puede adaptarse a piezas de diferentes tamaños y a distintas áreas de interés.
La configuración incorpora un mecanismo de ajuste fino que facilita pequeñas correcciones de enfoque después de seleccionar el aumento, ayudando a obtener una imagen clara cuando existen variaciones en la posición o altura del objeto.
El lente es compatible con cámaras industriales con sensores de hasta 2/3″, utiliza montura C-Mount y ofrece una distancia de trabajo nominal de 77,4±2 mm. Su diseño óptico está orientado a aplicaciones que requieren buena reproducción de detalles, baja distorsión y una integración compacta.

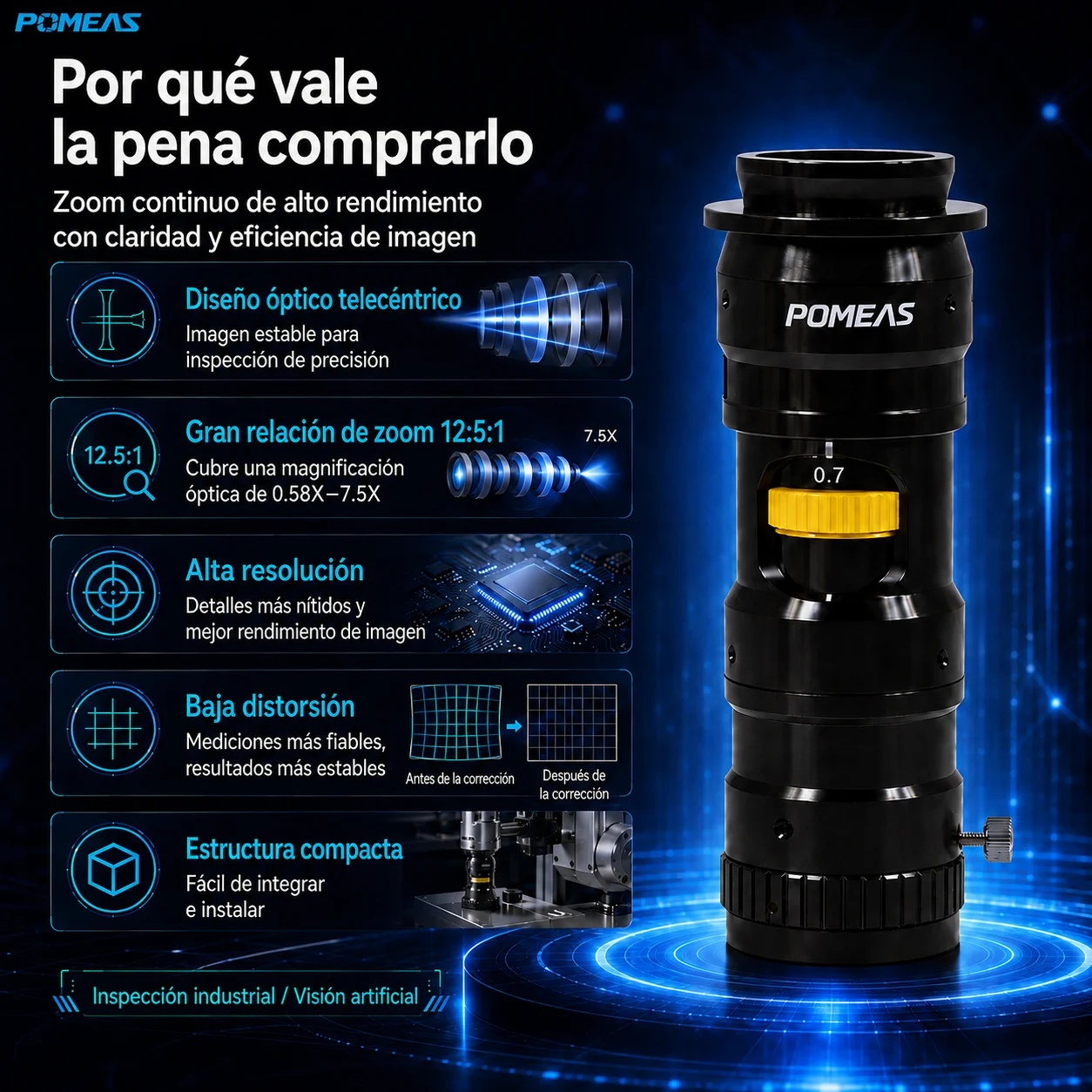

Características principales

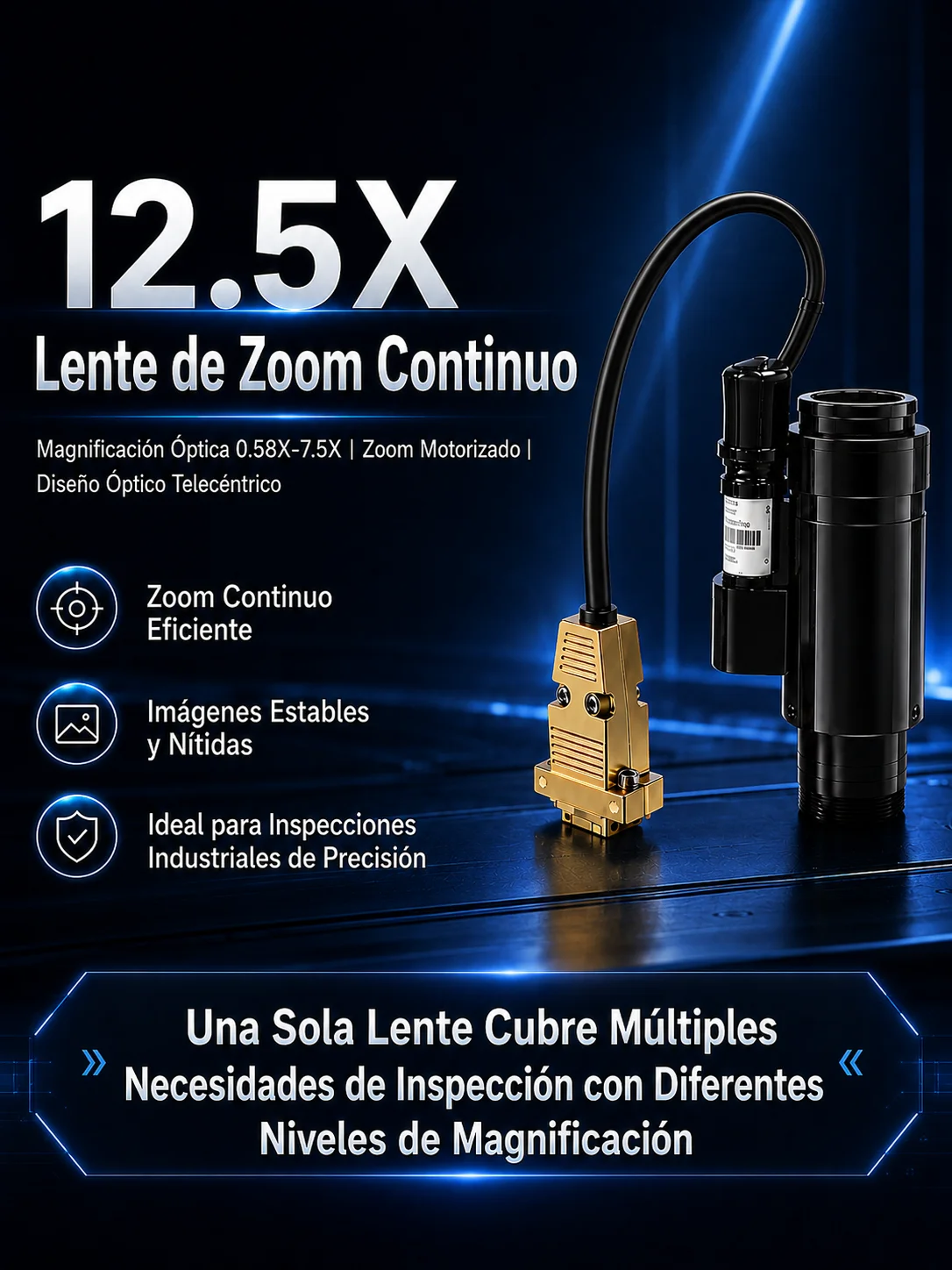

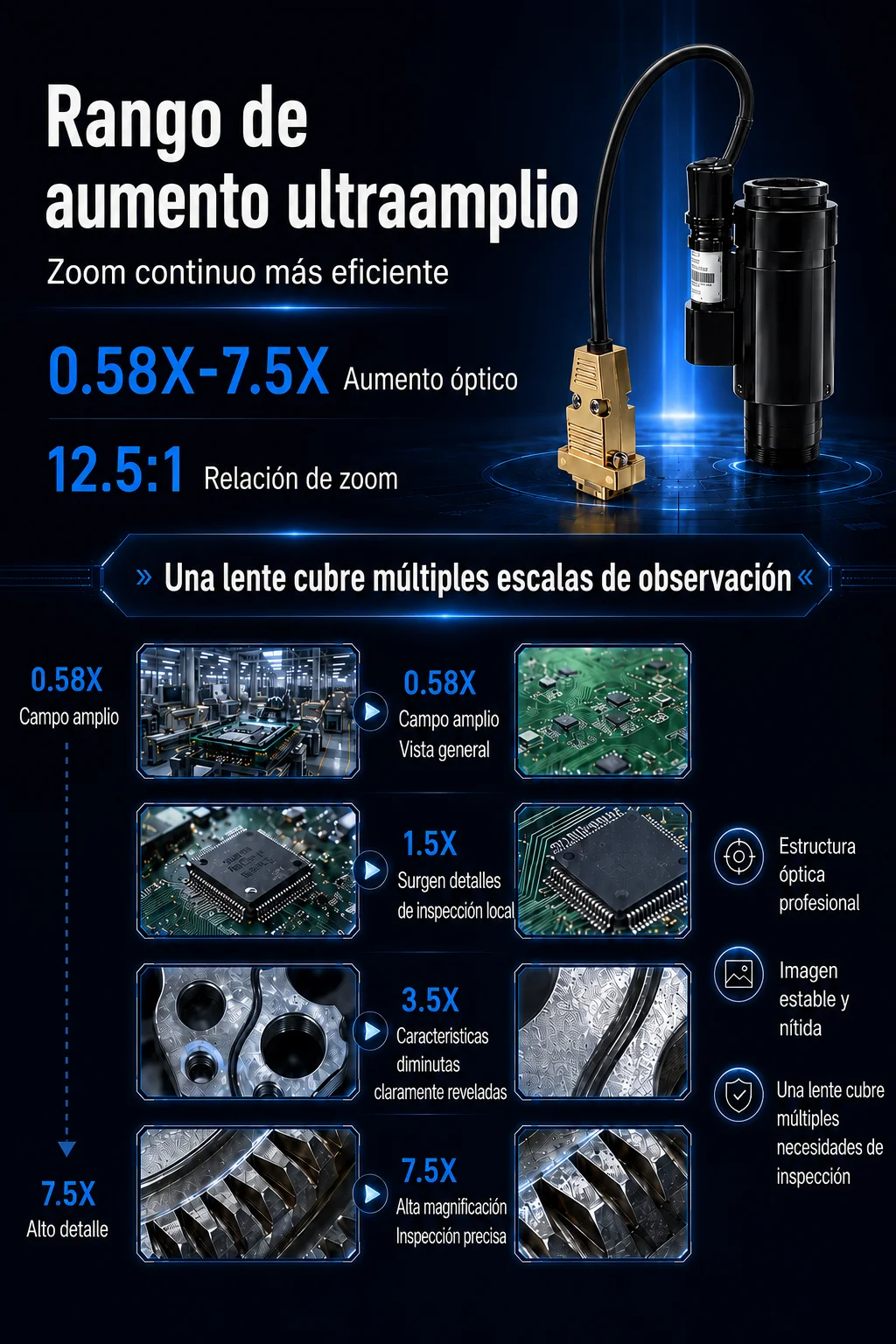

Zoom continuo de 0,58× a 7,5×
Permite adaptar progresivamente el aumento según el tamaño de la pieza, el campo de visión necesario y el nivel de detalle que debe observarse.
Relación de zoom de 12,5:1
Un amplio intervalo de zoom permite cubrir diferentes necesidades de observación con un solo sistema óptico, desde una vista general hasta la inspección de zonas pequeñas.
Ajuste fino de enfoque
El mecanismo de ajuste fino permite realizar pequeñas correcciones de enfoque para adaptar la nitidez de la imagen a diferentes posiciones y condiciones de inspección.

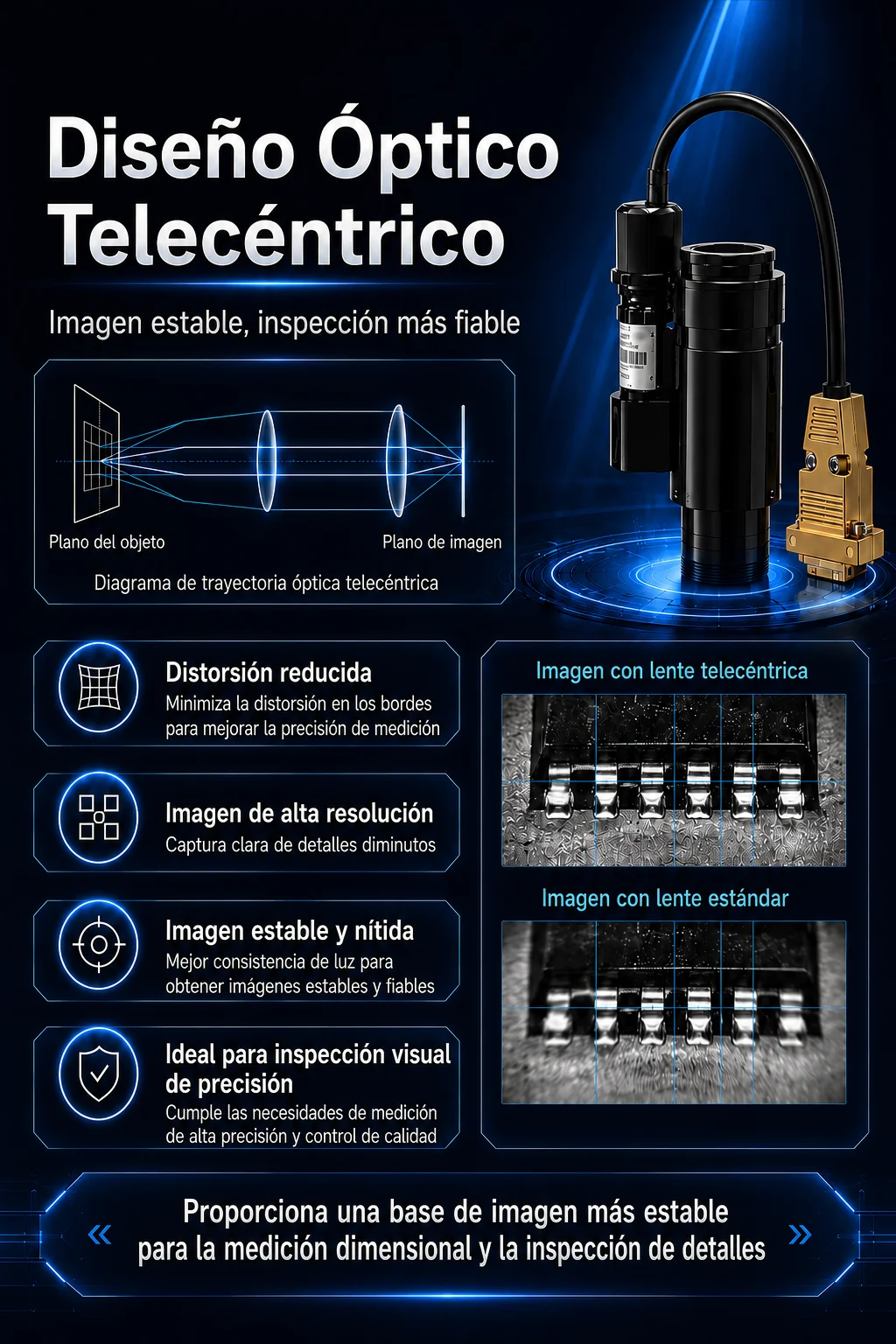

Diseño óptico telecéntrico
La configuración óptica está orientada a mantener una representación geométrica estable y una baja distorsión, características útiles para inspección y medición.
Alta resolución
El sistema óptico facilita la reproducción clara de bordes, contornos, patrones, caracteres y pequeños detalles visibles.
Baja distorsión
La baja distorsión favorece la observación de formas, líneas y características geométricas en aplicaciones de control dimensional.
Sensor de hasta 2/3″
Puede combinarse con cámaras industriales con sensores de hasta 2/3″. La selección final debe considerar también la resolución, el tamaño de píxel y el campo de visión requerido.
Montura C-Mount
La montura C-Mount facilita la integración con cámaras industriales compatibles utilizadas en sistemas de visión artificial.
Distancia de trabajo de 77,4±2 mm
Proporciona espacio entre el lente y la pieza para instalar iluminación, soportes, mecanismos de posicionamiento y otros elementos del sistema.
Zoom manual
El aumento se regula manualmente, lo que permite realizar ajustes visuales directamente durante la configuración y la inspección.
Aspectos técnicos destacados
Vista general y detalle con un solo lente
En aumentos bajos se puede observar una zona más amplia para localizar rápidamente la pieza. Al aumentar la magnificación, es posible analizar zonas más pequeñas con mayor detalle.
Ajuste de zoom y enfoque en una misma configuración
La combinación de zoom continuo y ajuste fino permite modificar tanto el campo de visión como la nitidez sin cambiar repetidamente el sistema óptico.
Adaptación a piezas de diferentes alturas
El ajuste fino resulta útil cuando existen pequeñas variaciones en la altura o posición de los objetos inspeccionados.
Menos cambios de lente
El amplio rango de aumento reduce la necesidad de utilizar diferentes lentes para tareas de observación general e inspección detallada.
Campo de visión adaptable
El campo de visión depende del aumento seleccionado y del tamaño del sensor. Con un sensor de 2/3″, los valores de referencia disponibles son aproximadamente:
Estos valores deben confirmarse según la cámara y la configuración final.
Espacio para diferentes sistemas de iluminación
La distancia de trabajo de 77,4±2 mm permite considerar iluminación anular, coaxial, de fondo o de ángulo bajo según el material, la geometría y el defecto que se desea detectar.
Para completar la configuración óptica del sistema, consulte nuestros objetivos y accesorios de visión artificial.
Adecuado para medición óptica
El diseño óptico de baja distorsión puede utilizarse como parte de un sistema de medición. La precisión final depende también de la cámara, la calibración, la iluminación, el software y la estabilidad mecánica.
Integración en sistemas de visión artificial
Puede combinarse con cámaras industriales para tareas de inspección, medición, reconocimiento, posicionamiento y guiado visual.
Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

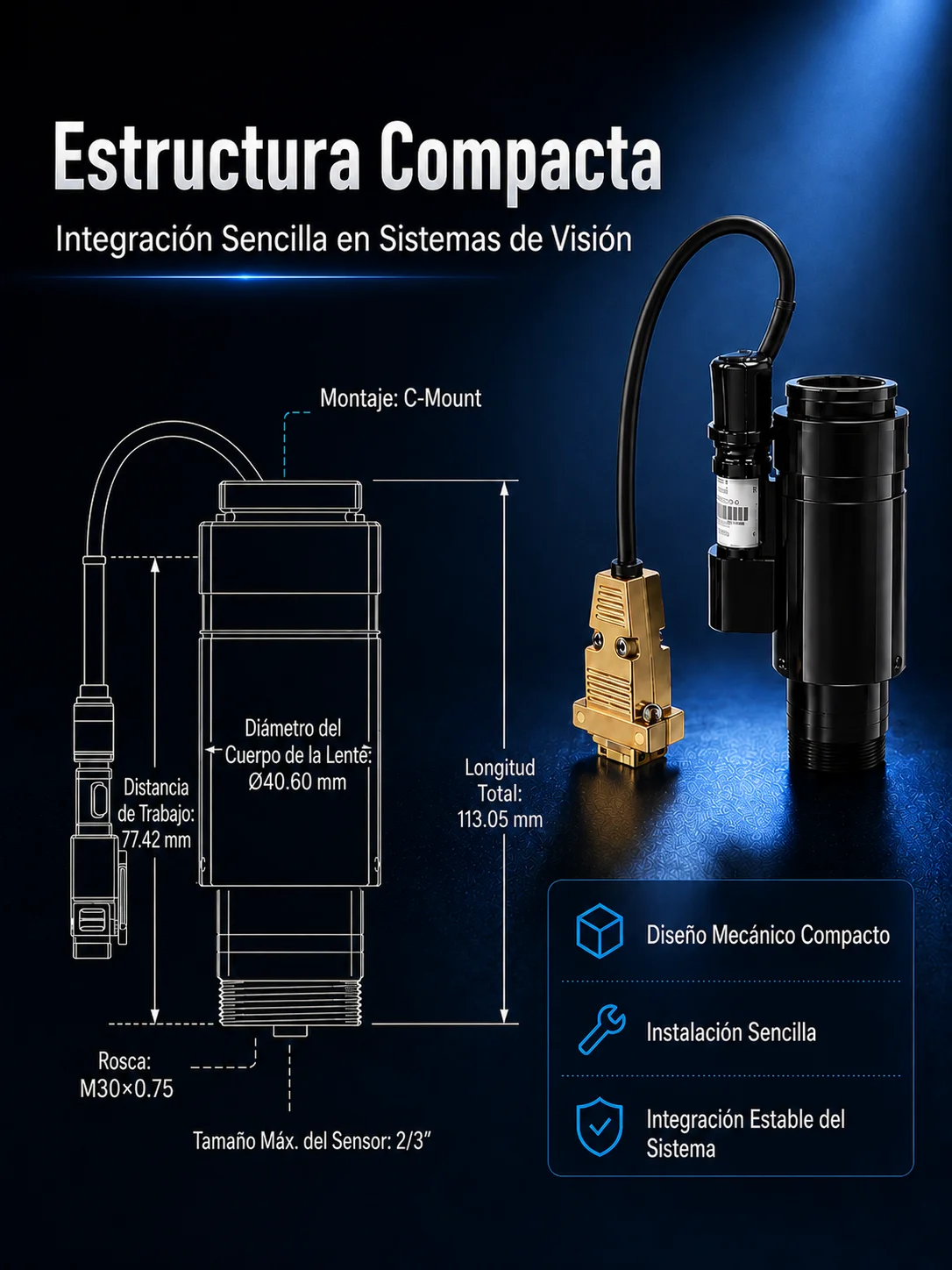

Diseño compacto
Su estructura facilita la instalación en microscopios industriales, estaciones de medición y equipos de inspección con espacio limitado.

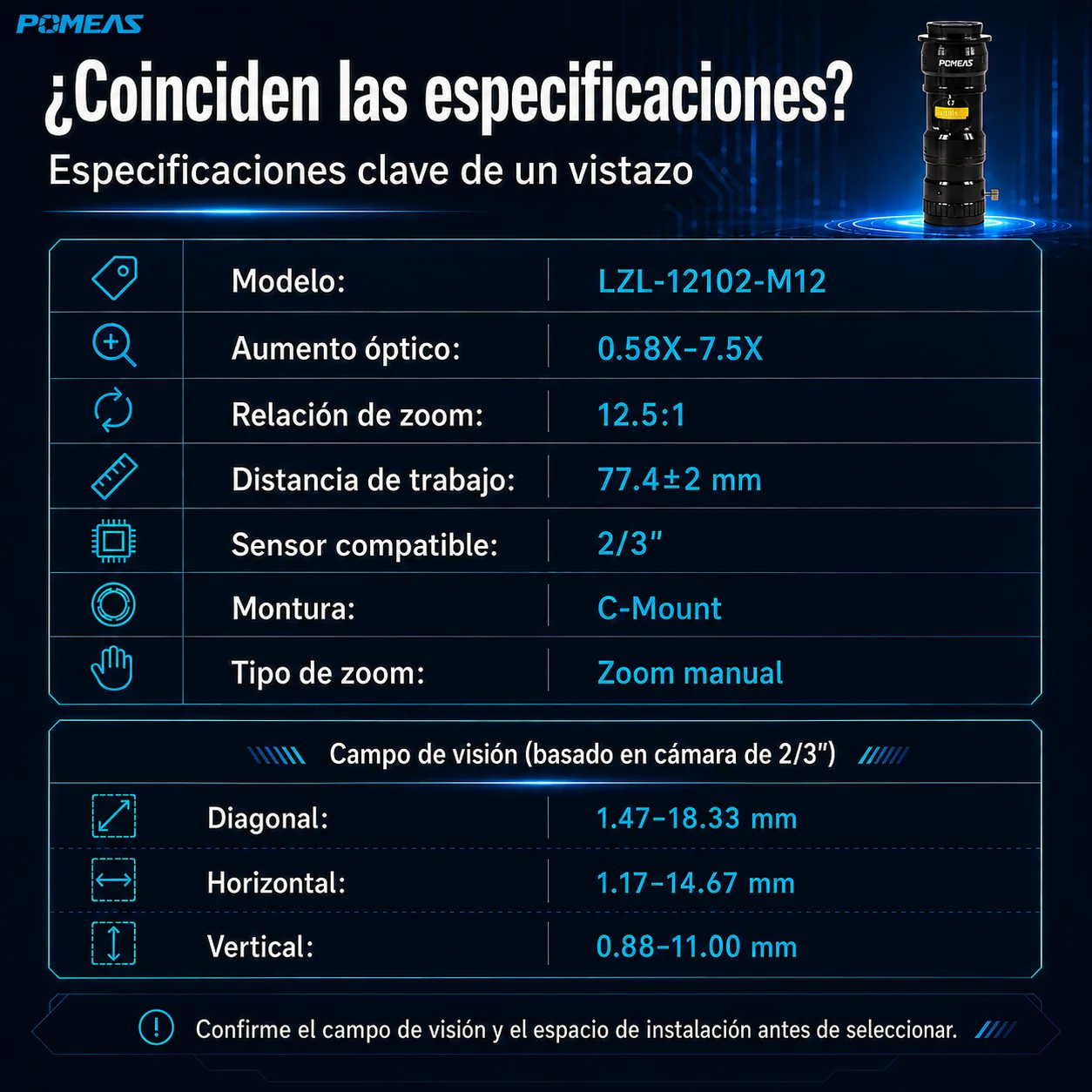

Especificaciones principales

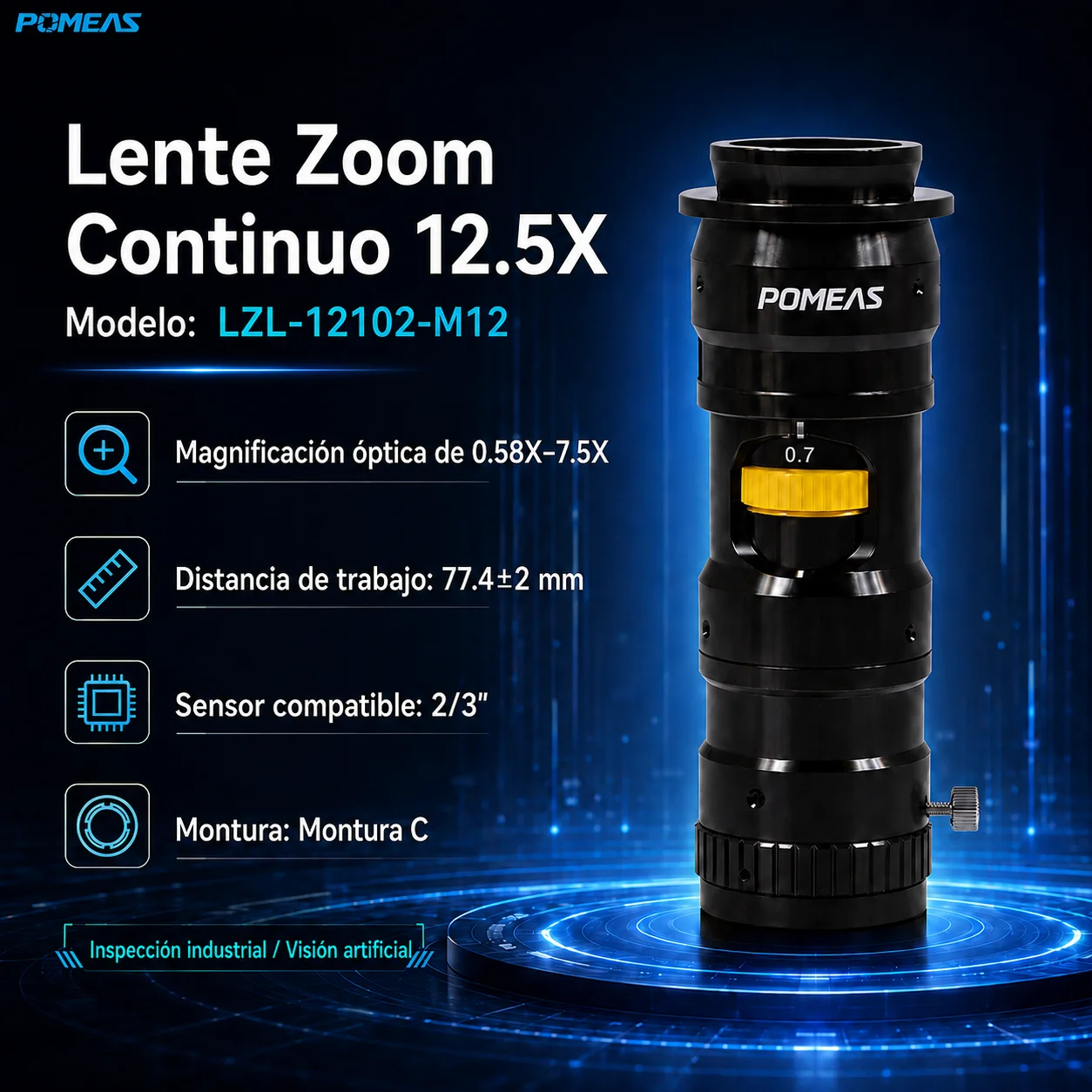

Modelo: PMS-LZL-12102-M12
Tipo de producto: Lente zoom industrial
Tipo de zoom: Zoom continuo manual
Rango de aumento óptico: 0,58×–7,5×
Relación de zoom: 12,5:1
Ajuste fino: Sí
Diseño óptico: Telecéntrico
Sensor máximo compatible: Hasta 2/3″
Distancia de trabajo nominal: 77,4±2 mm
Montura: C-Mount
FOV diagonal de referencia: 1,47–18,33 mm
FOV horizontal de referencia: 1,17–14,67 mm
FOV vertical de referencia: 0,88–11,00 mm
Marca: POMEAS
Aplicaciones: Inspección industrial, medición, microscopía y visión artificial
Nota: El campo de visión, la resolución del sistema y la compatibilidad de la cámara deben confirmarse según la configuración final. Los datos disponibles confirman además que se trata de una configuración de zoom manual.

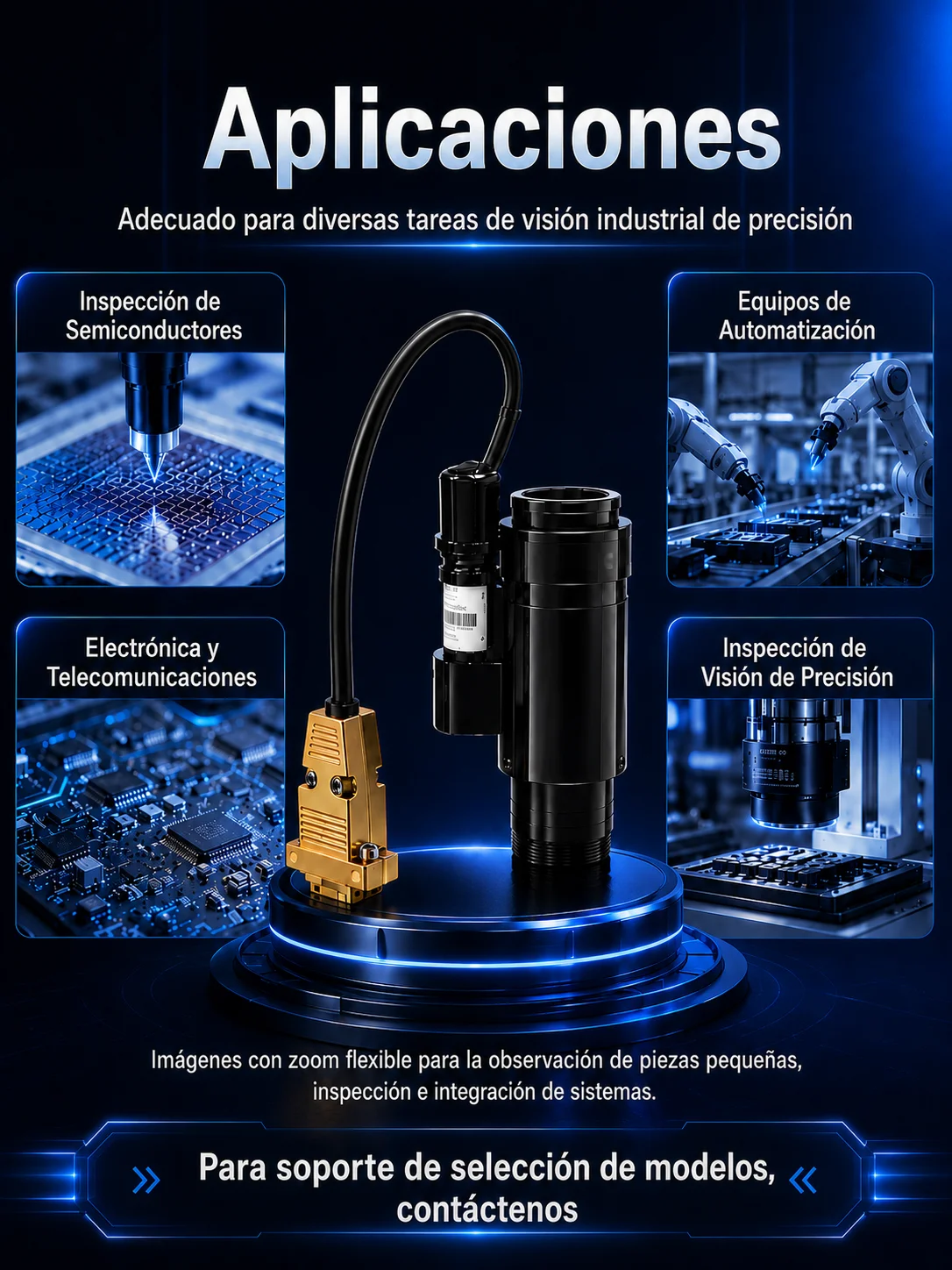

Aplicaciones típicas
Inspección de componentes electrónicos
Adecuado para observar chips, terminales, conectores, contactos, componentes pequeños y posiciones de montaje.
Inspección de placas PCB
Permite cambiar entre una vista general de la placa y una observación detallada de pistas, componentes, soldaduras y conectores.
Medición de piezas de precisión
Puede utilizarse para observar contornos, bordes, orificios, distancias y características geométricas de piezas pequeñas.
Detección de defectos superficiales
Facilita la inspección de arañazos, grietas, rebabas, manchas, deformaciones y otros defectos visibles.
Inspección de conectores
Adecuado para observar pines, terminales, posiciones de montaje y posibles defectos en conectores industriales o electrónicos.
Inspección de semiconductores
Puede utilizarse para observar patrones, bordes, superficies y detalles visibles en componentes semiconductores.
Control dimensional
La baja distorsión y el ajuste del aumento permiten integrar el lente en sistemas destinados a analizar dimensiones y características geométricas.
Control de calidad
Puede utilizarse para comprobar presencia, posición, forma, orientación y apariencia de componentes.
Posicionamiento por visión artificial
Adecuado para reconocimiento de objetos, alineación, posicionamiento visual y guiado de mecanismos.
Microscopía industrial
El amplio rango de zoom facilita el cambio entre una vista general y la observación detallada durante tareas de análisis, montaje o mantenimiento.
Inspección de piezas mecánicas
Puede utilizarse para observar pequeños componentes mecanizados, bordes, orificios, superficies y características locales.
Investigación y desarrollo
Adecuado para laboratorios, estaciones de prueba, análisis de muestras, desarrollo de productos y documentación óptica.
Preguntas frecuentes
¿Cuál es el rango de aumento del PMS-LZL-12102-M12?
El lente ofrece un rango de aumento continuo de 0,58× a 7,5× y una relación de zoom de 12,5:1.
¿Qué ventaja ofrece un zoom de 12,5:1?
Permite cubrir una amplia variedad de campos de visión con un solo lente, reduciendo la necesidad de cambiar de óptica cuando se inspeccionan objetos o zonas de diferentes tamaños.
¿Para qué sirve el ajuste fino?
Permite realizar pequeñas correcciones de enfoque después de seleccionar el aumento y adaptar la nitidez a pequeñas variaciones en la posición o altura de la pieza.
¿El ajuste fino es de 12 mm?
Los materiales disponibles confirman que esta configuración incorpora ajuste fino, pero el recorrido exacto debe verificarse con la ficha técnica final antes de publicarlo como especificación.
¿El zoom es manual o motorizado?
Esta configuración utiliza zoom manual. Los materiales técnicos del modelo indican explícitamente “Manual Zoom”.
¿Qué tamaño de sensor es compatible?
El lente está diseñado para cámaras industriales con sensores de hasta 2/3″.
¿Qué montura utiliza?
Utiliza una montura C-Mount.
¿Cuál es la distancia de trabajo?
La distancia de trabajo nominal es de 77,4±2 mm.
¿Cuál es el campo de visión?
Con un sensor de 2/3″, el campo horizontal de referencia es aproximadamente de 1,17 a 14,67 mm. El campo cambia según el aumento seleccionado.
¿El campo de visión permanece siempre igual?
No. Un aumento bajo ofrece una vista más amplia, mientras que un aumento alto muestra una zona más pequeña con mayor detalle.
¿Es necesario cambiar el lente para observar objetos de diferentes tamaños?
Normalmente no. El zoom continuo permite adaptar el aumento dentro del rango disponible sin sustituir el lente.
¿Es adecuado para medición de precisión?
Puede utilizarse como parte de un sistema de medición óptica. La precisión final depende de la cámara, la calibración, la iluminación, el software y la estabilidad mecánica.
¿Puede utilizarse para inspección de PCB?
Sí. Puede utilizarse para observar componentes, pistas, puntos de soldadura, conectores y otras zonas específicas de una placa PCB.
¿Puede detectar defectos pequeños?
La capacidad de detección depende del aumento, el campo de visión, la resolución y el tamaño de píxel de la cámara, la iluminación, el contraste y el tamaño real del defecto.
¿Qué iluminación se recomienda?
Depende del objeto y del defecto. Pueden utilizarse soluciones de iluminación anular, coaxial, de fondo o de ángulo bajo según la superficie y la aplicación.
¿Incluye iluminación coaxial?
No debe presentarse como un lente coaxial estándar. El sistema de iluminación debe seleccionarse por separado según la aplicación.
¿Puede instalarse en equipos automatizados?
Sí. Puede integrarse mecánicamente en estaciones de inspección y equipos automatizados. Sin embargo, el ajuste de zoom de esta configuración es manual.
¿Qué ventaja ofrece el diseño telecéntrico?
Puede ayudar a reducir la distorsión y mantener una representación geométrica más estable, lo que resulta útil en determinadas tareas de inspección y medición.
¿Cuál es la diferencia respecto a un lente coaxial?
Este modelo se centra en el zoom continuo y el ajuste fino. Un modelo coaxial incorpora además una trayectoria óptica específica para iluminación coaxial.
¿Qué información debo proporcionar para seleccionar el lente?
Para recomendar una configuración adecuada, indique:
Modelo y resolución de la cámara
Tamaño del sensor y tamaño de píxel
Campo de visión requerido
Distancia de trabajo disponible
Tamaño de la pieza
Tamaño mínimo del detalle o defecto
Variación de altura del objeto
Precisión de medición requerida
Tipo de material y superficie
Método de iluminación previsto
Espacio disponible para la instalación
Necesidad de ajuste manual o automático
¿POMEAS puede ayudar con la selección?
Sí. POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar una configuración adecuada.
¿Necesita confirmar la configuración?
Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo, la variación de altura de la pieza y el tamaño mínimo del defecto. Nuestro equipo le ayudará a confirmar la configuración óptica adecuada.
Solicitar cotización y confirmar compatibilidad
