Lente zoom industrial 4K 0,68×–5,0× para visión artificial

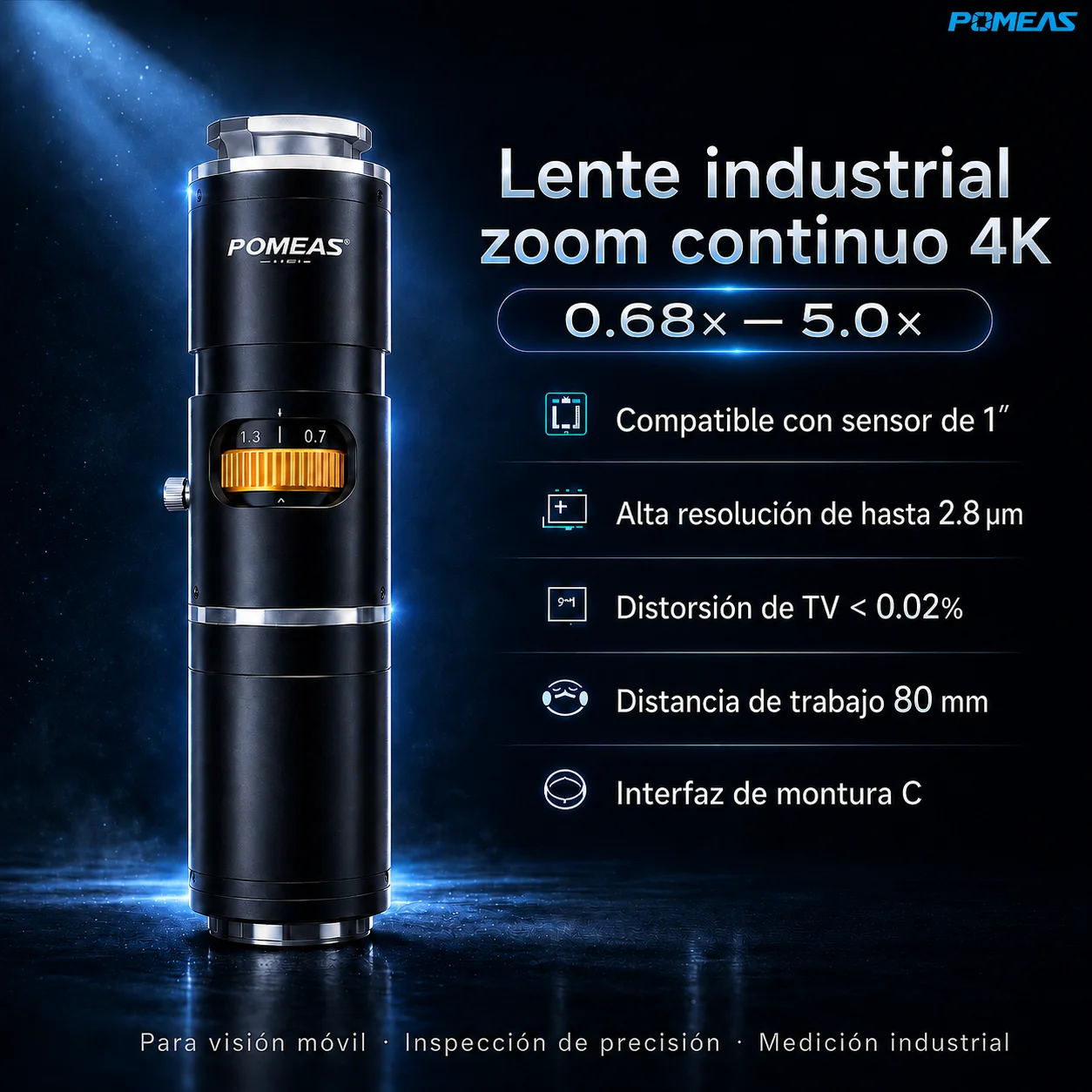

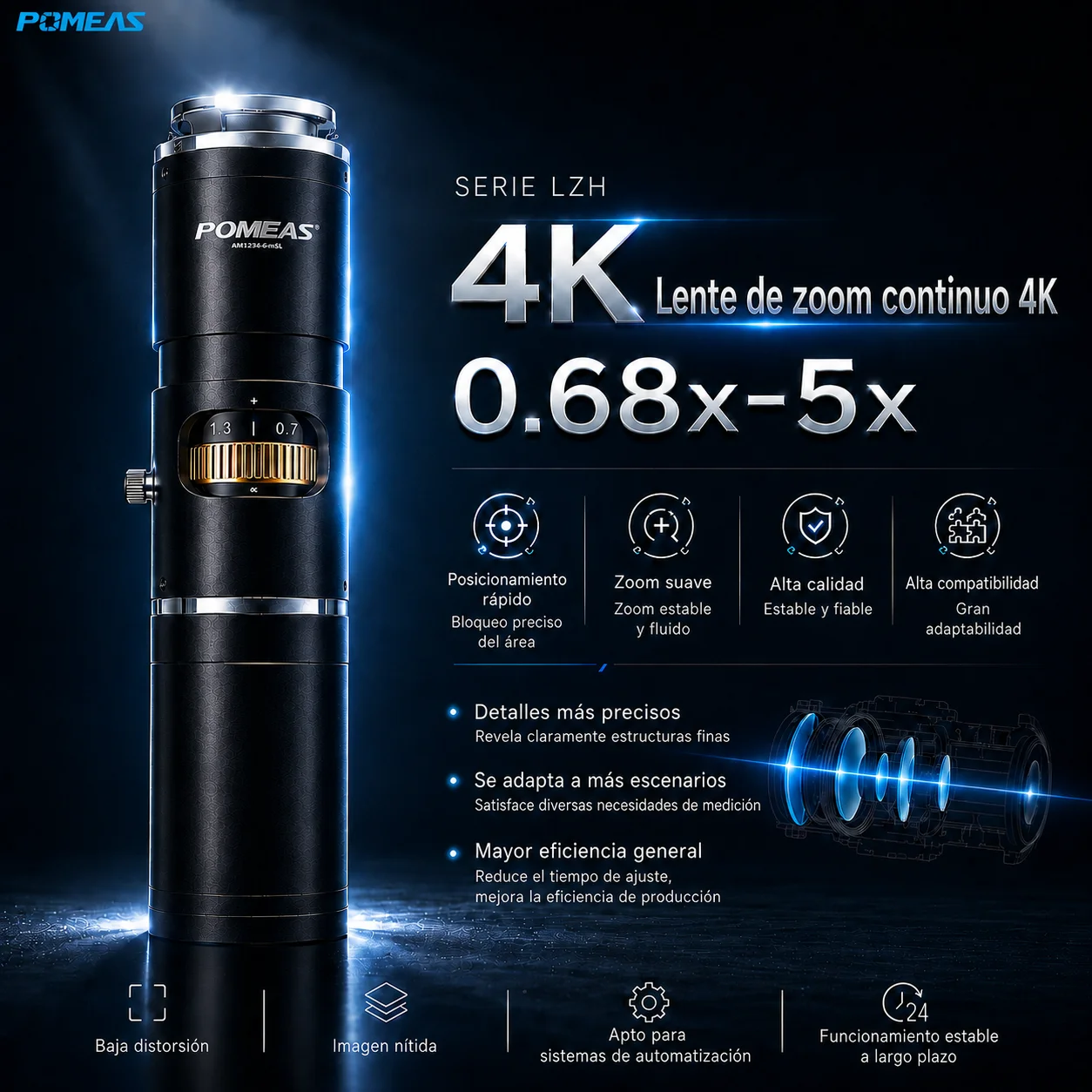

PMS-LZH-7500 – Lente zoom industrial 4K de 0,68× a 5,0×

El POMEAS PMS-LZH-7500 es un lente zoom industrial 4K diseñado para inspección, medición, microscopía industrial y sistemas de visión artificial. Su rango de aumento continuo de 0,68× a 5,0× permite cambiar fácilmente entre un amplio campo de visión y la observación detallada sin sustituir el lente.

Compatible con cámaras industriales con sensores de hasta 1″, el PMS-LZH-7500 ofrece una distancia de trabajo de 80 mm, montura C-Mount y una distorsión TV inferior al 0,02%. Estas características facilitan su integración en estaciones de inspección, sistemas de medición industrial y equipos automatizados.

Características principales

Zoom continuo de 0,68× a 5,0×

Permite ajustar progresivamente el aumento según el tamaño del objeto, el campo de visión requerido y el nivel de detalle que se necesita inspeccionar.

Resolución 4K

La óptica 4K permite reproducir con mayor claridad líneas finas, bordes, contornos y pequeños detalles, lo que ayuda en tareas de inspección y medición visual.

Compatible con sensores de hasta 1″

El formato óptico admite cámaras industriales con sensores de hasta 1″, permitiendo aprovechar un área de imagen más amplia.

Amplio campo de visión

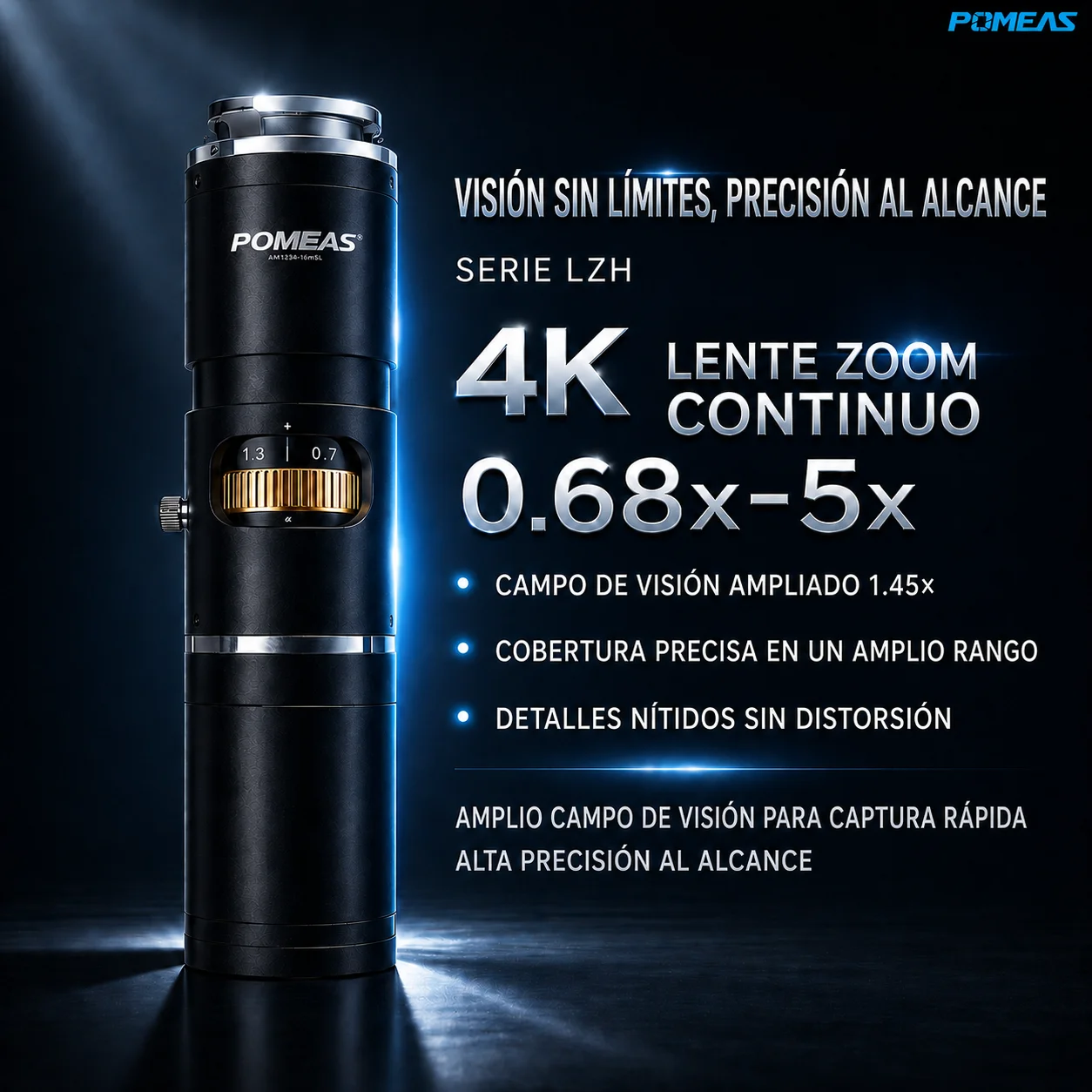

Según el catálogo original, el campo de visión puede ser más de 1,45 veces mayor que el de los lentes zoom convencionales, lo que facilita la localización rápida y la inspección general del objeto.

Distancia de trabajo de 80 mm

Proporciona espacio entre el lente y la pieza para instalar iluminación, soportes, mecanismos de posicionamiento y otros componentes del sistema.

Distorsión TV inferior al 0,02%

La baja distorsión ayuda a conservar la geometría de bordes, líneas y contornos, una ventaja importante para aplicaciones de inspección y medición.

Montura C-Mount

La montura C facilita la integración con cámaras industriales utilizadas en sistemas de visión artificial y control de calidad.

Aspectos técnicos destacados

Vista general e inspección detallada con un solo lente

El aumento bajo proporciona un campo de visión amplio para localizar y revisar el objeto completo. El aumento alto permite analizar zonas pequeñas y detalles finos.

Mayor claridad en líneas y contornos

En comparación con un lente zoom convencional, la óptica 4K ofrece una reproducción más clara de patrones, líneas y bordes pequeños, especialmente útil en PCB, semiconductores y piezas de precisión.

Rendimiento óptico según el aumento

La resolución óptica, la profundidad de campo y la apertura varían con el aumento seleccionado. La resolución indicada en la tabla técnica mejora desde aproximadamente 10,173 μm a 0,68× hasta 2,8 μm a 4,0× y 5,0×.

Baja distorsión en todo el rango de zoom

La distorsión TV se mantiene por debajo del 0,02% en los niveles de aumento especificados, ayudando a obtener imágenes geométricamente estables.

Campo de visión adaptable

El campo de visión depende del aumento y del tamaño del sensor. Por ejemplo, con un sensor de 1″, el campo horizontal y vertical es aproximadamente:

• 0,68×: 18,82 × 14,12 mm
• 1,0×: 12,8 × 9,6 mm
• 2,0×: 6,4 × 4,8 mm
• 3,0×: 4,27 × 3,2 mm
• 4,0×: 3,2 × 2,4 mm
• 5,0×: 2,56 × 1,92 mm

Los valores reales pueden variar según la cámara, la configuración mecánica y las tolerancias de instalación. También pueden utilizarse sensores de 2/3″, 1/2″ y 1/3″, con diferentes campos de visión.

Integración flexible

El lente puede utilizarse en estaciones de inspección, sistemas de medición, microscopios industriales y equipos de visión artificial.

Para ampliar la información sobre óptica, iluminación, cámaras y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .

Especificaciones principales

Modelo: PMS-LZH-7500

Tipo de producto: Lente zoom industrial 4K

Rango de aumento: 0,68×–5,0×

Tipo de zoom: Zoom continuo

Sensor máximo compatible: Hasta 1″

Distancia de trabajo: 80 mm

Montura de cámara: C-Mount

Distorsión TV: <0,02%

Longitud total: 328 mm

Resolución óptica: Hasta 2,8 μm a 4,0× y 5,0×

Marca: POMEAS

Aplicaciones: Inspección industrial, medición, microscopía y visión artificial

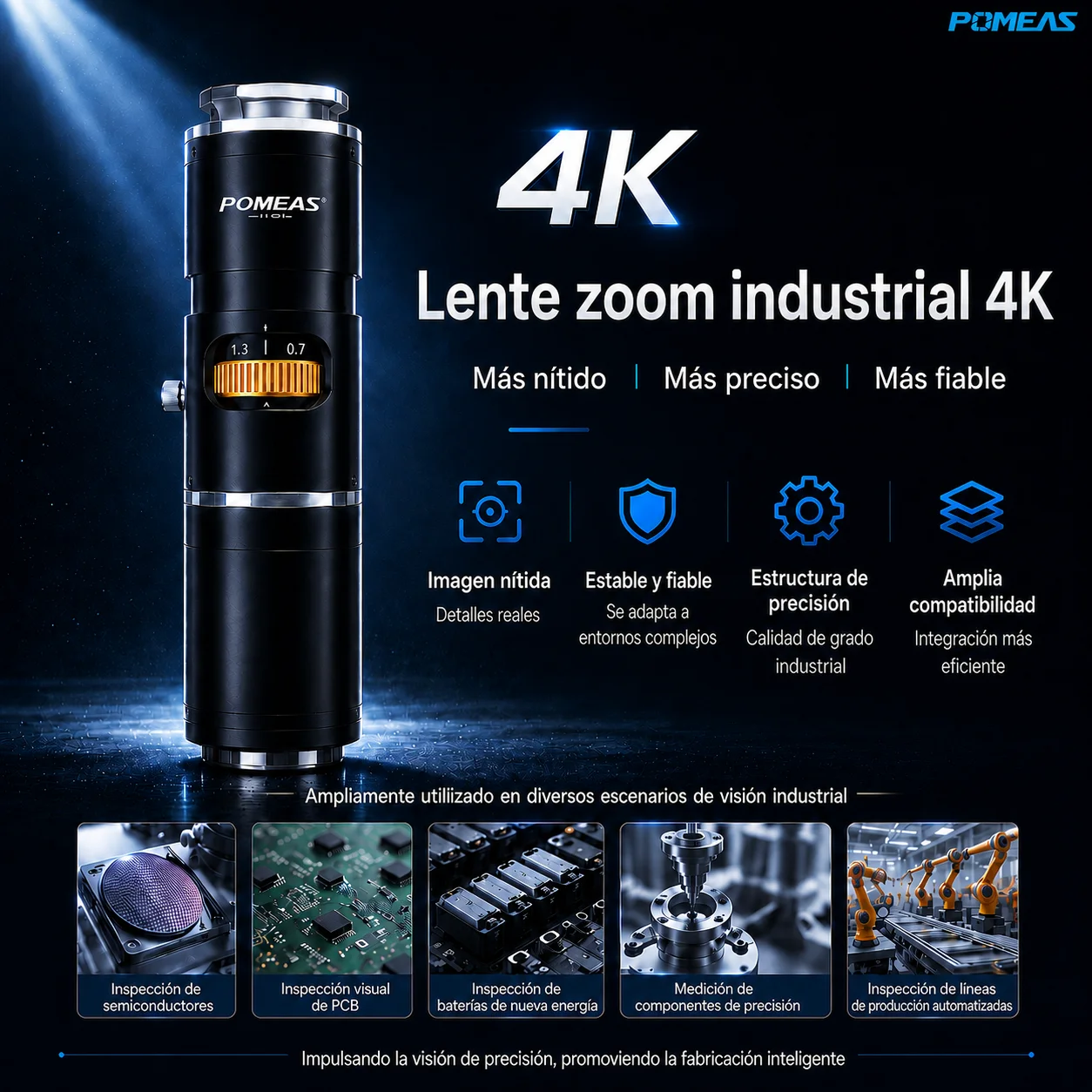

Aplicaciones típicas

Inspección de placas PCB

Permite observar componentes, pistas, puntos de soldadura, conectores, posiciones de montaje y pequeños defectos en placas electrónicas.

Inspección de componentes electrónicos

Adecuado para comprobar chips, terminales, conectores, contactos y componentes de pequeñas dimensiones.

Inspección de semiconductores

Puede utilizarse para observar patrones, bordes, superficies y detalles visibles en componentes semiconductores.

Medición de piezas de precisión

La óptica 4K y la baja distorsión ayudan a observar contornos, orificios, bordes y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .

Detección de defectos superficiales

Facilita la inspección de arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.

Microscopía industrial

Adecuado para estaciones de observación que necesitan cambiar entre un campo amplio y una inspección detallada.

Biología e investigación científica

Puede emplearse en sistemas de observación, documentación y análisis visual de muestras, según la cámara y los accesorios seleccionados.

Posicionamiento por visión artificial

Permite realizar tareas de reconocimiento, alineación, posicionamiento visual y guiado de mecanismos automatizados.

Control de calidad automatizado

Puede integrarse en equipos que verifican presencia, posición, orientación, forma y apariencia de componentes.

Preguntas frecuentes

¿Cuál es el rango de aumento del PMS-LZH-7500?

El lente ofrece un aumento continuo de 0,68× a 5,0×, permitiendo cambiar entre un campo de visión amplio y la inspección detallada.

¿Qué cámaras son compatibles?

El PMS-LZH-7500 es compatible con cámaras industriales con sensores de hasta 1″ y utiliza una montura C-Mount.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 80 mm. Este espacio facilita la instalación de iluminación, soportes y mecanismos alrededor de la pieza.

¿Qué ventaja ofrece la resolución 4K?

La resolución 4K permite reproducir con mayor claridad líneas finas, bordes y pequeños detalles. Esto resulta útil para inspeccionar PCB, componentes electrónicos, semiconductores y piezas de precisión.

¿Cuál es la distorsión del lente?

La distorsión TV es inferior al 0,02% en los niveles de aumento indicados en la tabla técnica.

¿El campo de visión permanece siempre igual?

No. El campo de visión cambia según el aumento y el tamaño del sensor. Un aumento bajo ofrece una zona de observación más amplia, mientras que un aumento alto permite observar un área más pequeña con mayor detalle.

¿Se puede utilizar con sensores más pequeños que 1″?

Sí. También puede utilizarse con sensores de 2/3″, 1/2″ y 1/3″. El campo de visión será diferente para cada formato de sensor.

¿El PMS-LZH-7500 incluye control motorizado?

El PMS-LZH-7500 corresponde a la versión de zoom continuo estándar. Las versiones motorizadas aparecen como modelos separados dentro de la serie.

¿Incluye iluminación coaxial?

La iluminación coaxial no debe considerarse una característica estándar del PMS-LZH-7500. La serie dispone de otros modelos específicos con trayectoria coaxial.

¿Se pueden utilizar otros tipos de montura?

La montura estándar indicada es C-Mount. La serie admite interfaces C, E, M42 y F mediante adaptadores correspondientes, pero la configuración debe confirmarse antes del pedido.

¿Se pueden añadir lentes y objetivos adicionales?

La serie admite lentes de tubo de 0,5×, 0,7×, 1×, 1,5× y 2×, así como objetivos APO de 2×, 5×, 10×, 20× y 50×. La compatibilidad y los parámetros finales deben confirmarse según la configuración seleccionada.

¿Es adecuado para detectar defectos pequeños?

La capacidad de detección depende del aumento, el campo de visión, la resolución de la cámara, el tamaño del sensor, la iluminación y el tamaño del defecto. Para confirmar la configuración, debe proporcionarse el tamaño mínimo del defecto.

¿Qué información debo proporcionar para confirmar la compatibilidad?

Para recomendar una configuración adecuada, indique:

• Modelo de la cámara
• Formato y tamaño del sensor
• Campo de visión requerido
• Distancia de trabajo disponible
• Tamaño mínimo del detalle o defecto
• Tipo de material y acabado de la superficie
• Método de iluminación previsto
• Necesidad de control motorizado
• Espacio disponible para la instalación

¿POMEAS puede ayudar con la selección del sistema?

Sí. El equipo de POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación y el tamaño mínimo del defecto para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .

¿Necesita confirmar la compatibilidad?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo y el detalle mínimo que necesita detectar. Nuestro equipo le ayudará a evaluar la configuración óptica adecuada.
