Lente zoom industrial 0,7×–4,5× con ajuste fino de 12 mm

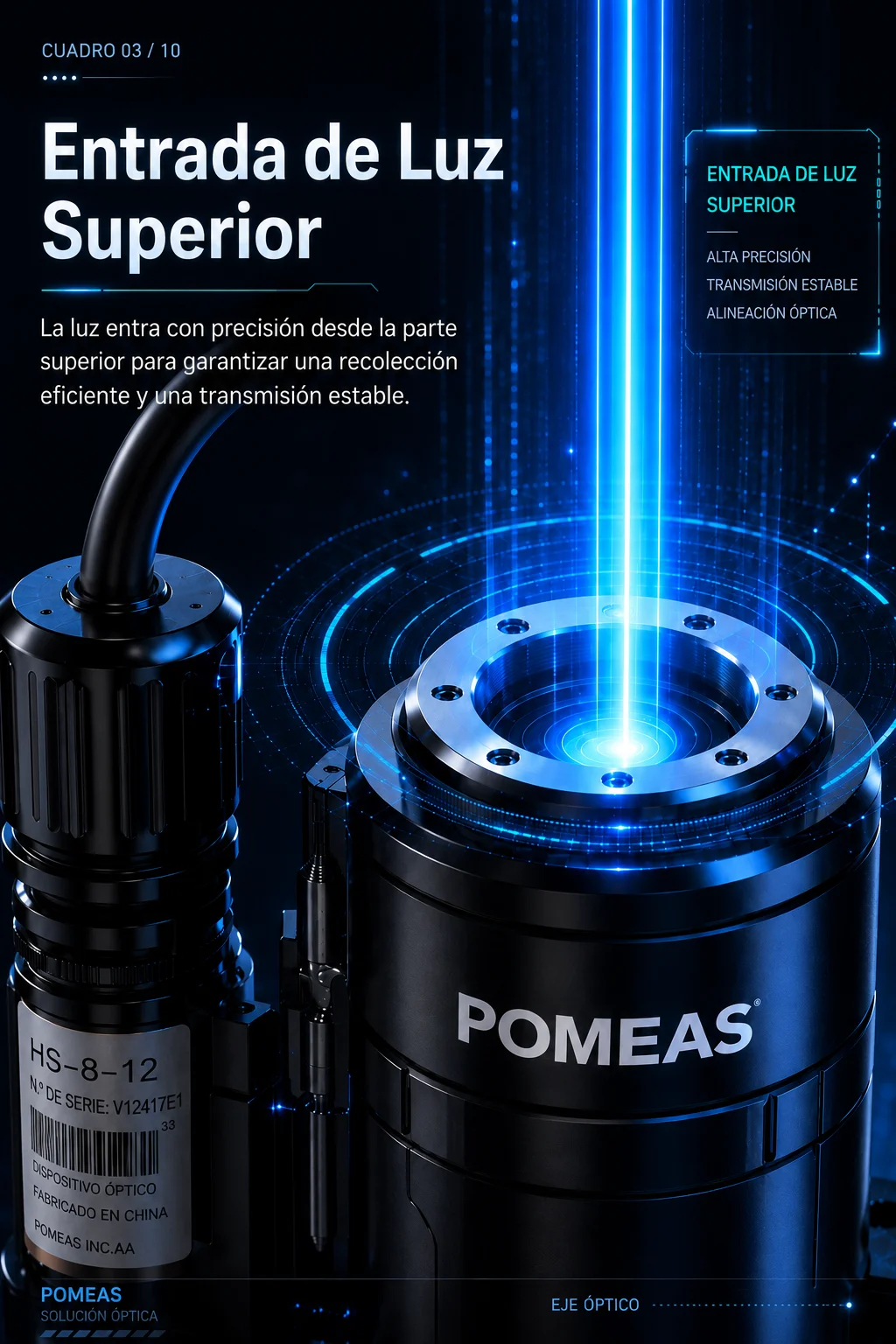

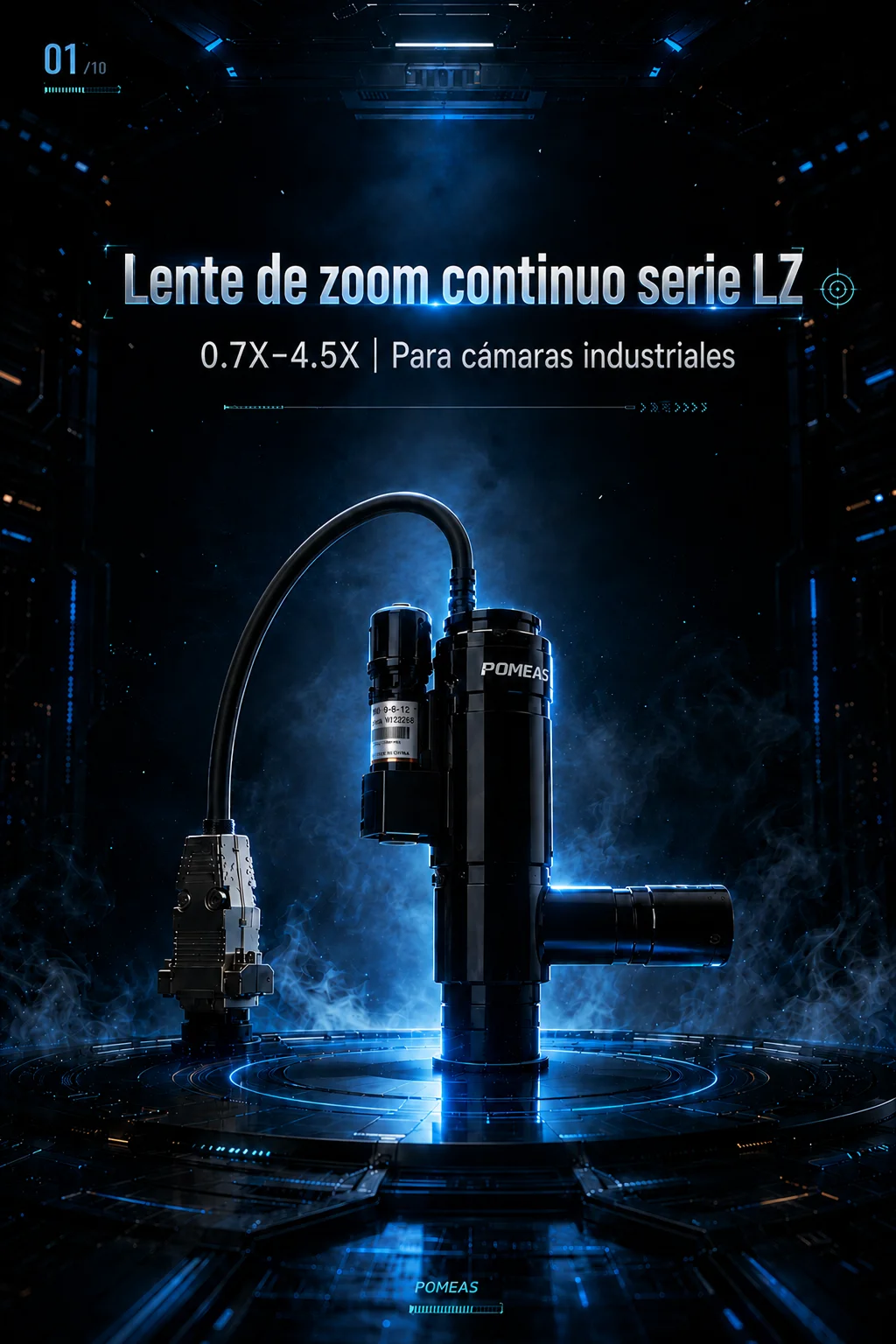

PMS-LZ-63102-M12 – Lente zoom industrial de 0,7× a 4,5×

El POMEAS PMS-LZ-63102-M12 es un lente zoom industrial diseñado para aplicaciones de inspección, medición y visión artificial. Su rango de aumento continuo de 0,7× a 4,5× permite cambiar de forma flexible entre una vista general y la observación detallada sin necesidad de sustituir el lente.

Con una relación de zoom de 6,5:1, un recorrido de enfoque fino de 12 mm y una distancia de trabajo de 87±2 mm, ofrece una configuración óptica adaptable para diferentes objetos y requisitos de inspección. Es compatible con cámaras industriales con sensores de hasta 2/3″ y utiliza una montura C.

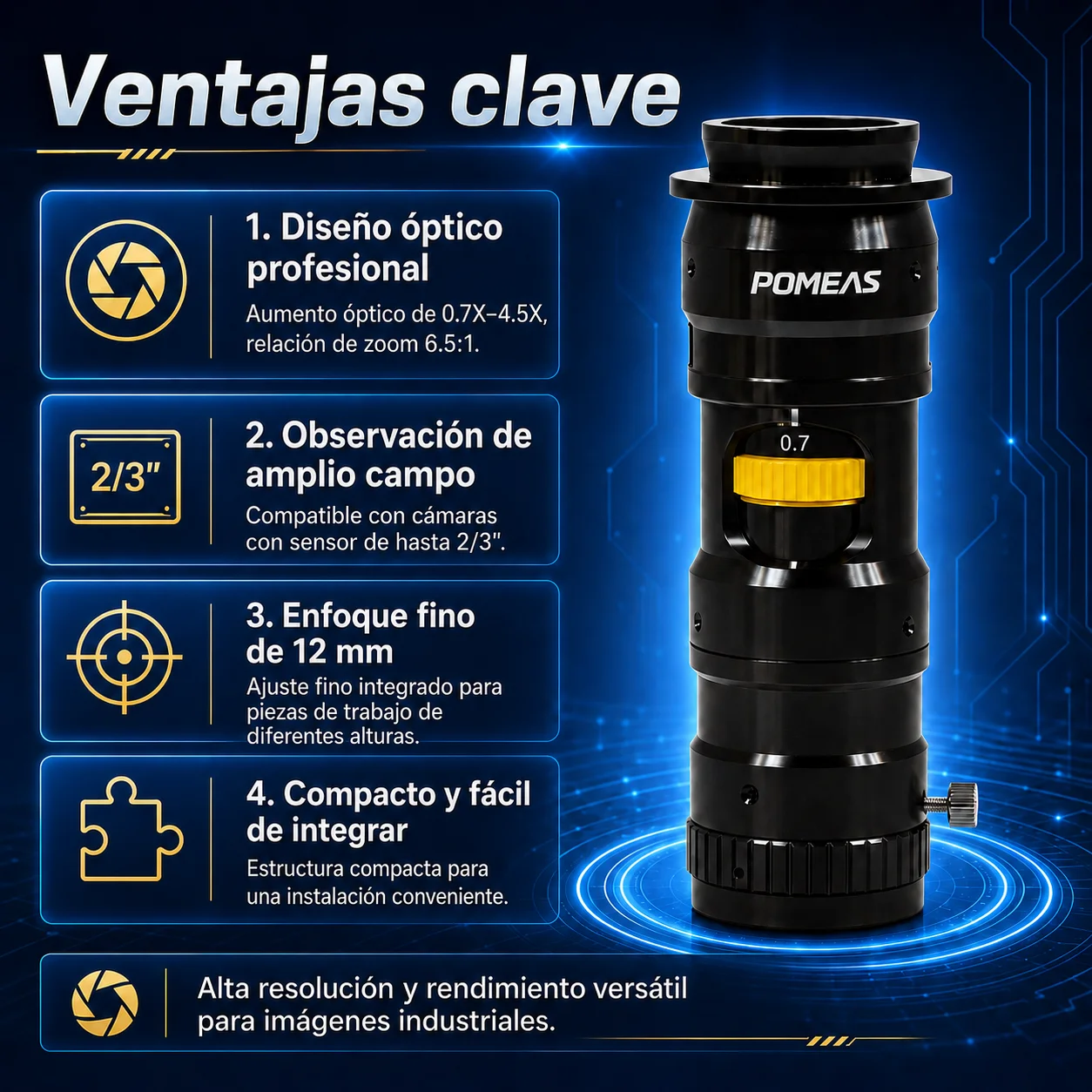

Características principales

Zoom continuo de 0,7× a 4,5×

Permite ajustar progresivamente el aumento según el tamaño del objeto, el campo de visión requerido y el nivel de detalle que debe observarse.

Relación de zoom de 6,5:1

Un solo lente puede cubrir diferentes necesidades de observación, desde la localización general del objeto hasta la inspección de detalles pequeños.

Enfoque fino de 12 mm

El recorrido de enfoque fino permite realizar ajustes más precisos para adaptar la nitidez de la imagen a diferentes alturas, superficies y requisitos de inspección.

Distancia de trabajo de 87±2 mm

Proporciona espacio entre el lente y el objeto para instalar iluminación, soportes u otros componentes del sistema de inspección.

Compatible con sensores de hasta 2/3″

Adecuado para cámaras industriales utilizadas en sistemas de visión artificial, medición óptica y control de calidad.

Montura C

La montura C facilita la integración con cámaras industriales compatibles y permite instalar el lente en diferentes equipos de inspección.

Campo de visión ajustable

El aumento bajo permite observar un área más amplia, mientras que el aumento alto facilita el análisis de zonas específicas y detalles pequeños.

Aspectos técnicos destacados

Ajuste de aumento y enfoque en un solo sistema

La combinación de zoom continuo y enfoque fino permite adaptar tanto el campo de visión como la nitidez sin sustituir el sistema óptico.

Mayor flexibilidad para objetos de diferentes alturas

El enfoque fino de 12 mm ayuda a compensar pequeñas variaciones en la posición o altura del objeto durante la configuración del sistema.

Menos cambios de lente

El amplio rango de aumento reduce la necesidad de utilizar diferentes lentes para tareas de observación general e inspección detallada.

Espacio para sistemas de iluminación

La distancia de trabajo de 87±2 mm permite considerar iluminación anular, coaxial, de fondo o de ángulo bajo, según el material y el defecto que se desea observar.

Integración en sistemas de visión artificial

Puede combinarse con cámaras industriales para tareas de inspección, medición, reconocimiento, posicionamiento y guiado visual.

Adecuado para inspección manual y automatizada

Puede instalarse tanto en estaciones operadas manualmente como en máquinas de inspección integradas en líneas de automatización.

Para ampliar sus conocimientos sobre óptica, iluminación, cámaras y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .

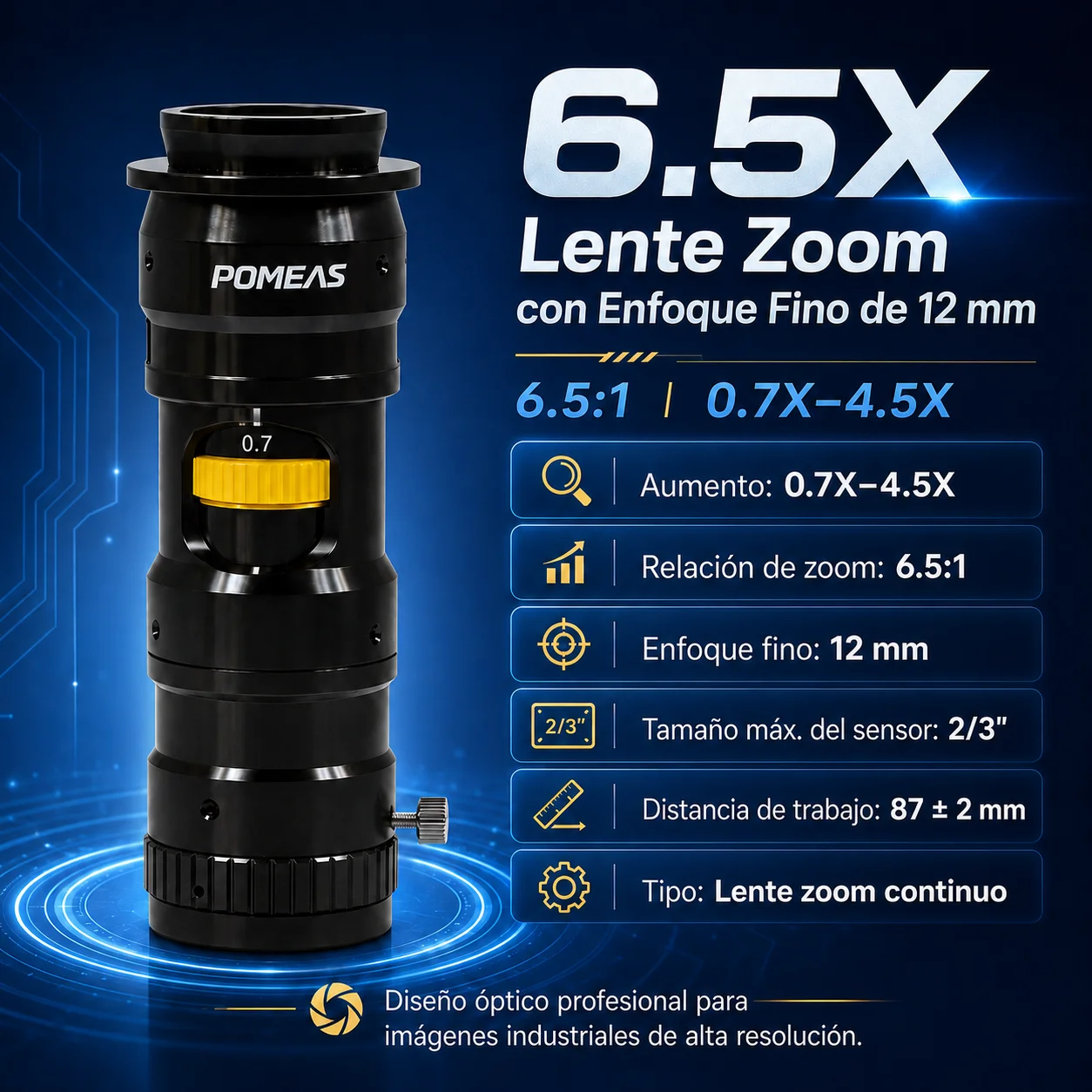

Especificaciones principales

Modelo: PMS-LZ-63102-M12

Tipo de producto: Lente zoom industrial

Rango de aumento: 0,7×–4,5×

Relación de zoom: 6,5:1

Tipo de zoom: Zoom continuo

Enfoque fino: 12 mm

Distancia de trabajo: 87±2 mm

Sensor máximo compatible: 2/3″

Montura de cámara: C-Mount

Marca: POMEAS

Aplicaciones: Inspección industrial, medición y visión artificial

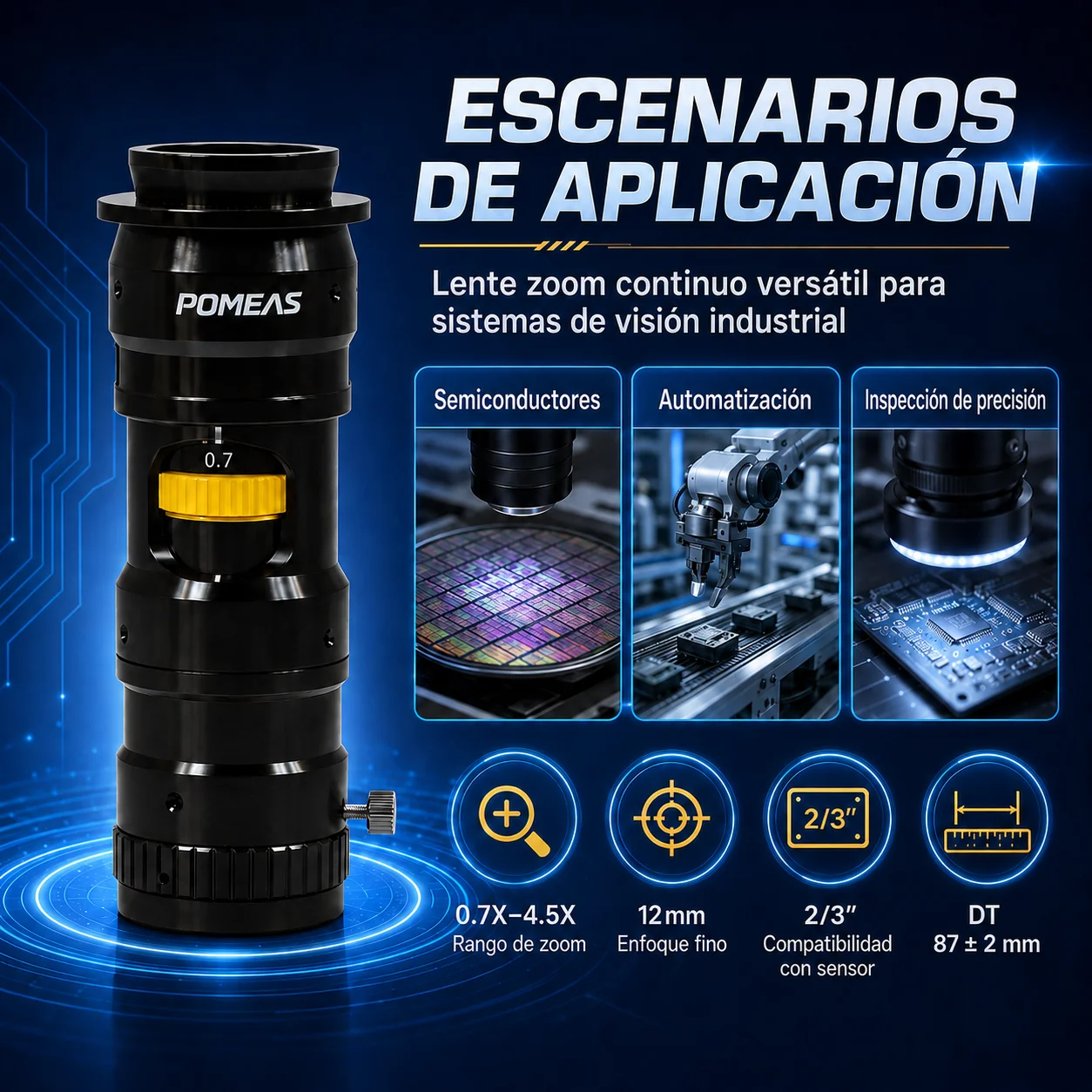

Aplicaciones típicas

Inspección de componentes electrónicos

Adecuado para observar chips, conectores, terminales, componentes pequeños y puntos de soldadura.

Inspección de placas PCB

Permite comprobar componentes, pistas, soldaduras, posiciones de montaje y zonas específicas de una placa electrónica.

Medición de piezas de precisión

Puede utilizarse para observar dimensiones, contornos, bordes, orificios y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .

Detección de defectos superficiales

Facilita la inspección de arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.

Inspección de conectores

Permite observar pines, terminales, posiciones de montaje y posibles defectos en conectores industriales o electrónicos.

Control de calidad

Puede utilizarse para comprobar la presencia, posición, forma, orientación y apariencia de componentes.

Posicionamiento por visión artificial

Adecuado para el reconocimiento de objetos, la alineación, el posicionamiento visual y el guiado de mecanismos automatizados.

Integración en equipos automatizados

Puede instalarse en máquinas de inspección, estaciones de medición, equipos de ensamblaje y líneas de producción industrial.

Preguntas frecuentes

¿Cuál es el rango de aumento del PMS-LZ-63102-M12?

El lente ofrece un rango de aumento continuo de 0,7× a 4,5× y una relación de zoom de 6,5:1.

¿Qué ventaja ofrece el enfoque fino de 12 mm?

El enfoque fino permite realizar ajustes más precisos de la nitidez y adaptar el sistema a pequeñas variaciones en la altura o posición del objeto.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 87±2 mm.

¿Qué cámaras son compatibles?

El PMS-LZ-63102-M12 utiliza una montura C y es compatible con cámaras industriales con sensores de hasta 2/3″. También deben comprobarse la resolución de la cámara y el campo de visión requerido.

¿El campo de visión permanece siempre igual?

No. El campo de visión cambia según el aumento seleccionado y el tamaño del sensor de la cámara. Un aumento menor ofrece una vista más amplia, mientras que un aumento mayor permite observar una zona más pequeña con mayor detalle.

¿Es necesario cambiar el lente para observar objetos de diferentes tamaños?

Normalmente no. El zoom continuo permite modificar el aumento y el campo de visión dentro del rango disponible sin sustituir el lente.

¿Se puede utilizar para inspección de placas PCB?

Sí. Puede utilizarse para observar componentes, pistas, puntos de soldadura, conectores y zonas específicas de placas PCB.

¿Es adecuado para detectar defectos pequeños?

La capacidad de detectar un defecto depende del aumento, el campo de visión, el tamaño del sensor, la resolución de la cámara y la iluminación. Para confirmar la configuración, debe indicarse el tamaño mínimo del defecto.

¿Qué iluminación se recomienda?

La iluminación debe seleccionarse según el material, la superficie y el defecto que se desea observar. Pueden considerarse iluminación anular, coaxial, de fondo o de ángulo bajo.

¿Se puede integrar en equipos automatizados?

Sí. Su montura C, distancia de trabajo y capacidad de ajuste facilitan la integración en sistemas de visión artificial y equipos de inspección industrial.

¿Qué información debo proporcionar para confirmar la compatibilidad?

Para recomendar una configuración adecuada, proporcione:

• Tamaño del objeto
• Campo de visión requerido
• Distancia de trabajo disponible
• Tamaño del sensor de la cámara
• Modelo y resolución de la cámara
• Tamaño mínimo del detalle o defecto
• Tipo de material o superficie
• Tipo de iluminación prevista

¿POMEAS puede ayudar con la selección del modelo?

Sí. El equipo de POMEAS puede evaluar la cámara, el campo de visión, la distancia de trabajo y el tamaño del detalle para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .

¿Necesita confirmar la compatibilidad?

Envíenos el modelo de la cámara, el tamaño del objeto, el campo de visión requerido, la distancia de trabajo y el detalle mínimo que necesita detectar. Nuestro equipo le ayudará a evaluar la configuración óptica adecuada.
