PMS-LZH-7501W-50 – Lente zoom industrial 4K con iluminación coaxial
El POMEAS PMS-LZH-7501W-50 es un lente zoom industrial 4K con trayectoria de iluminación coaxial, diseñado para aplicaciones de inspección, medición , microscopía industrial y visión artificial.
Su sistema de aumento continuo permite cambiar entre una vista general y la observación detallada sin sustituir el lente. La trayectoria coaxial facilita la iluminación frontal de superficies planas, componentes electrónicos, circuitos y otras piezas que pueden presentar reflejos o detalles de bajo contraste.
La plataforma óptica de la serie ofrece un rango nominal de aumento de 0,68× a 5,0×, compatibilidad con sensores de hasta 1″, una distancia de trabajo nominal de 80 mm y montura C-Mount. La configuración final debe confirmarse según la cámara, los accesorios ópticos y los requisitos de la aplicación.
Características principales
Zoom continuo
Permite ajustar progresivamente el aumento para adaptar el campo de visión al tamaño del objeto y al nivel de detalle requerido.
Óptica industrial 4K
La plataforma óptica 4K ayuda a reproducir con mayor claridad líneas finas, bordes, patrones y pequeños detalles en aplicaciones de inspección y medición.
Trayectoria de iluminación coaxial
La iluminación se dirige hacia el objeto a través del eje óptico, lo que puede mejorar la observación de superficies planas, reflectantes o con detalles finos.
Vista general e inspección detallada
El aumento bajo facilita la localización del objeto y la inspección general. El aumento alto permite observar zonas más pequeñas con mayor detalle.
Amplio formato de sensor
La plataforma admite cámaras industriales con sensores de hasta 1″, permitiendo utilizar un área de imagen más amplia según la configuración seleccionada.
Distancia de trabajo nominal de 80 mm
Proporciona espacio para colocar la pieza, los soportes, el sistema de iluminación y otros componentes de la estación de inspección.
Montura C-Mount
La montura estándar facilita la integración con cámaras industriales utilizadas en sistemas de visión artificial.
Baja distorsión
La plataforma presenta una distorsión TV inferior al 0,02% en los niveles de aumento indicados, lo que favorece la observación de líneas, contornos y características geométricas.
Aspectos técnicos destacados
Cambio flexible del campo de visión
El zoom continuo permite adaptar el área observada sin cambiar repetidamente el lente o el sistema óptico.
Iluminación frontal con menos sombras laterales
La trayectoria coaxial puede reducir las sombras generadas por fuentes de luz laterales y ofrecer una iluminación más uniforme sobre superficies planas.
Mayor claridad en pequeños patrones
La óptica 4K está orientada a mejorar la reproducción de pequeños trazos, bordes y contornos, especialmente en PCB, semiconductores, componentes electrónicos y piezas de precisión.
Campo de visión adaptable al sensor
El campo de visión depende del aumento seleccionado y del tamaño del sensor de la cámara. Los sensores más grandes permiten observar una zona más amplia dentro del formato óptico compatible.
Configuración adecuada para superficies reflectantes
La iluminación coaxial puede resultar útil para inspeccionar superficies metálicas planas, pistas de circuitos, contactos, conectores y materiales con reflexión especular.
Integración en estaciones manuales y automatizadas
Puede instalarse en puestos de inspección operados manualmente o integrarse en máquinas de visión artificial y líneas automatizadas.
Configuración ampliable
La familia admite adaptadores, lentes de tubo y objetivos APO . La compatibilidad y los parámetros finales deben verificarse según la configuración seleccionada.
Para ampliar sus conocimientos sobre óptica, iluminación, cámaras y configuración de sistemas, consulte los fundamentos de visión artificial de EMVA .

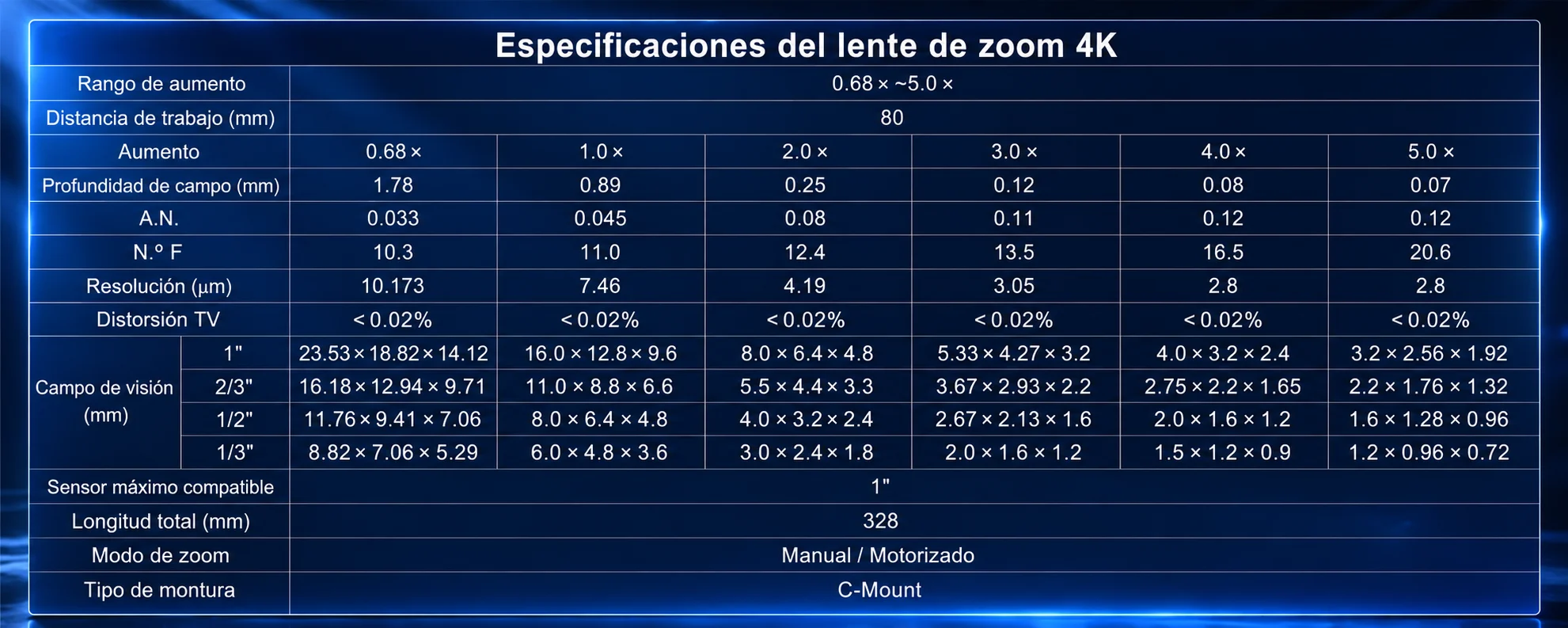

Especificaciones principales
Modelo: PMS-LZH-7501W-50
Tipo de producto: Lente zoom industrial 4K
Tipo de zoom: Zoom continuo
Sistema de iluminación: Trayectoria de iluminación coaxial
Serie óptica: LZH-7500
Rango nominal de la plataforma: 0,68×–5,0×
Sensor máximo de la plataforma: Hasta 1″
Distancia de trabajo nominal: 80 mm
Montura estándar: C-Mount
Distorsión TV de la plataforma: <0,02%
Marca: POMEAS
Aplicaciones: Inspección industrial, medición, microscopía y visión artificial
Nota: El aumento, el campo de visión y la distancia de trabajo finales deben confirmarse según la lente de tubo, la cámara y los accesorios seleccionados.
Aplicaciones típicas
Inspección de placas PCB
Adecuado para observar pistas, puntos de soldadura, componentes, conectores, posiciones de montaje y pequeños defectos en placas electrónicas.
Inspección de componentes electrónicos
Permite comprobar chips, terminales, contactos, conectores y otros componentes de pequeñas dimensiones.
Inspección de semiconductores
Puede utilizarse para observar patrones, bordes, superficies y detalles visibles en componentes semiconductores.
Inspección de superficies planas o reflectantes
La iluminación coaxial puede mejorar la observación de detalles en superficies metálicas, pulidas, planas o con reflexión.
Inspección de conectores y contactos
Facilita la observación de pines, terminales, contactos eléctricos, posiciones de montaje y posibles defectos.
Medición de piezas de precisión
La óptica 4K y la baja distorsión pueden utilizarse para observar contornos, orificios, bordes y características geométricas de piezas pequeñas. Consulte también nuestras soluciones de medición industrial .
Detección de defectos superficiales
Permite inspeccionar arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles.
Microscopía industrial
Adecuado para estaciones que necesitan cambiar entre un campo de visión amplio y la observación detallada de pequeñas zonas.
Posicionamiento por visión artificial
Puede utilizarse para reconocimiento, alineación, posicionamiento visual y guiado de mecanismos automatizados.
Control de calidad automatizado
Puede integrarse en sistemas que verifican presencia, posición, orientación, forma y apariencia de componentes.
Preguntas frecuentes
¿El PMS-LZH-7501W-50 ofrece zoom continuo?
Sí. Esta versión está identificada como un lente de aumento continuo con trayectoria de iluminación coaxial.
¿Qué ventaja ofrece la iluminación coaxial?
La trayectoria coaxial dirige la luz hacia el objeto a través del eje óptico. Puede facilitar la observación de superficies planas, reflectantes, circuitos, patrones y pequeños detalles con menos sombras laterales.
¿La fuente de luz está incluida?
La trayectoria óptica coaxial forma parte de la configuración del lente. La inclusión de la fuente de luz, su potencia, color y tipo de conexión deben confirmarse antes del pedido.
¿Cuál es el rango de aumento?
La plataforma óptica de la serie ofrece un rango nominal de 0,68× a 5,0×. El rango final debe confirmarse según la lente de tubo y los accesorios utilizados.
¿Qué cámaras son compatibles?
La plataforma admite cámaras industriales con sensores de hasta 1″ y utiliza una montura C-Mount. La compatibilidad final depende del tamaño del sensor, la resolución, la montura y el campo de visión requerido.
¿Cuál es la distancia de trabajo?
La distancia de trabajo nominal de la plataforma es de 80 mm. Puede variar si se utilizan lentes de tubo, objetivos adicionales u otras configuraciones ópticas.
¿Es adecuado para superficies reflectantes?
Puede ser adecuado para superficies planas o reflectantes gracias a la trayectoria coaxial. El resultado depende del material, el acabado, la cámara, la fuente de luz y el defecto que se desea detectar.
¿Es adecuado para inspección de PCB?
Sí. Puede utilizarse para observar pistas, soldaduras, componentes, conectores y zonas específicas de una placa PCB.
¿Incluye control motorizado?
No debe considerarse una característica estándar de este modelo. Los modelos motorizados están identificados por separado dentro de la serie.
¿El campo de visión permanece siempre igual?
No. El campo de visión cambia según el aumento seleccionado, el tamaño del sensor y los accesorios ópticos. Un aumento bajo ofrece una zona más amplia, mientras que un aumento alto permite observar un área menor con más detalle.
¿Cuál es la distorsión del lente?
La plataforma óptica presenta una distorsión TV inferior al 0,02% en los aumentos indicados. La configuración final debe confirmarse según los accesorios utilizados.
¿Se pueden añadir lentes u objetivos adicionales?
Sí. La familia admite lentes de tubo y objetivos APO. Sin embargo, el aumento final, la distancia de trabajo, el campo de visión y la compatibilidad deben comprobarse antes del pedido.
¿Es adecuado para detectar defectos pequeños?
La capacidad de detección depende del aumento, el campo de visión, la resolución de la cámara, el tamaño del sensor, la iluminación, el contraste y el tamaño mínimo del defecto.
¿Qué información debo proporcionar para confirmar la compatibilidad?
Para recomendar una configuración adecuada, indique:
- Modelo de la cámara
- Tamaño y formato del sensor
- Campo de visión requerido
- Distancia de trabajo disponible
- Tamaño del objeto
- Tamaño mínimo del detalle o defecto
- Tipo de material y acabado de la superficie
- Método de iluminación previsto
- Espacio disponible para la instalación
- Necesidad de control manual o motorizado
¿POMEAS puede ayudar con la selección?
Sí. El equipo de POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación y el tamaño mínimo del defecto para recomendar una configuración adecuada. Consulte nuestro servicio de selección y soporte técnico .
¿Necesita confirmar la configuración?
Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo, el tipo de superficie y el detalle mínimo que necesita detectar. Nuestro equipo le ayudará a confirmar el sistema óptico adecuado.
Solicitar cotización
Consultar compatibilidad
Confirmar el rango de aumento
Obtener recomendación de modelo
