Lente zoom industrial telecéntrico 12,5X de 0,58× a 7,5×

Lente zoom industrial telecéntrico 12,5X

El POMEAS PMS-LZL-12100 es un lente zoom industrial de alta resolución diseñado para inspección, medición industrial, microscopía industrial y sistemas de visión artificial.

Su rango de aumento continuo de 0,58× a 7,5× permite cambiar entre una observación de campo amplio y la inspección detallada sin sustituir repetidamente el sistema óptico. Con una relación de zoom de 12,5:1, puede adaptarse a objetos de diferentes tamaños y a distintas necesidades de inspección dentro de una misma estación.

La plataforma admite sensores de hasta 2/3″ y ofrece una distancia de trabajo nominal de 77,4±2 mm. Su trayectoria óptica telecéntrica, combinada con alta resolución, baja distorsión y un diseño compacto, facilita la integración en sistemas industriales de observación y medición. Con un sensor de 2/3″, el campo de visión de referencia puede variar aproximadamente entre 1,467 y 18,333 mm según el aumento seleccionado.

Características principales

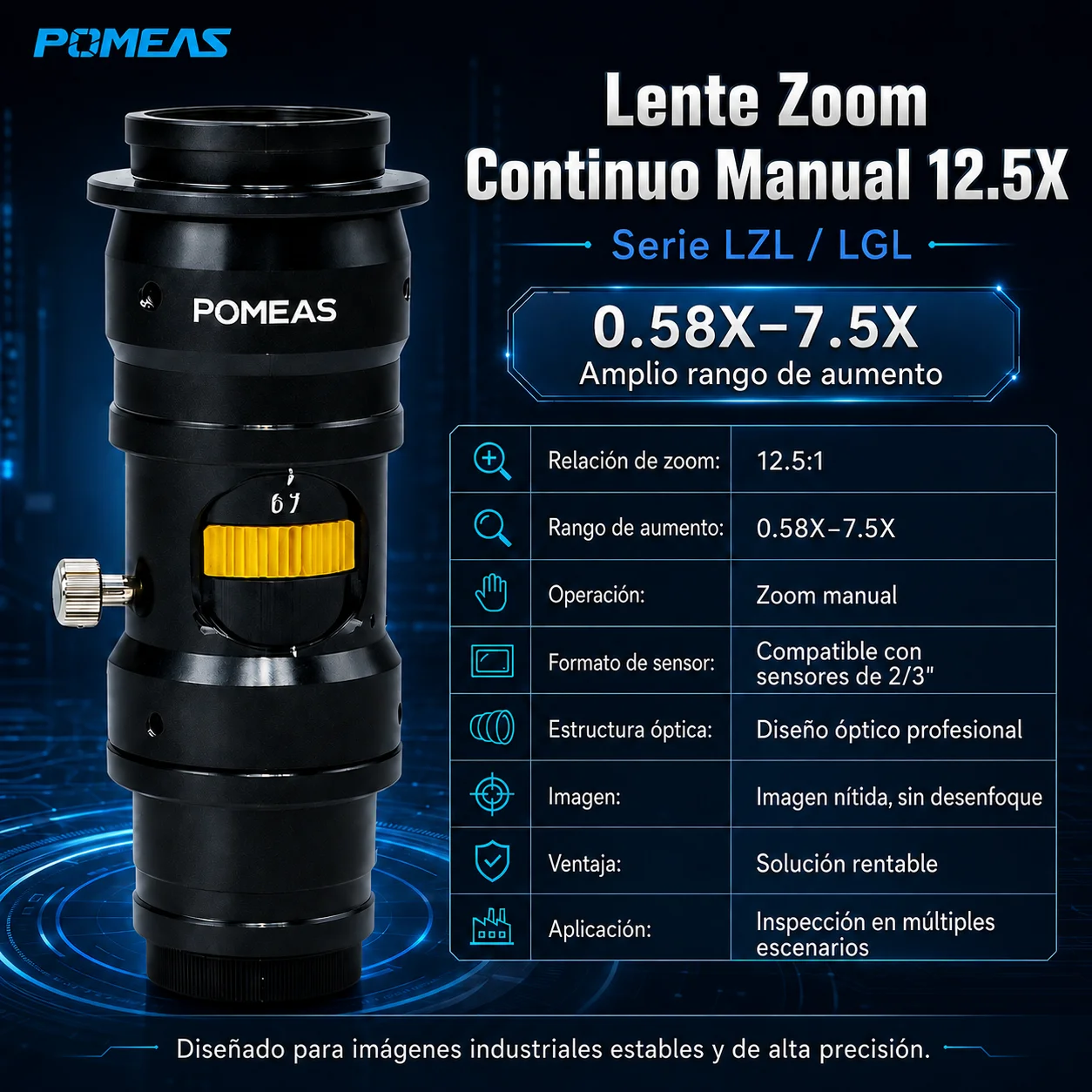

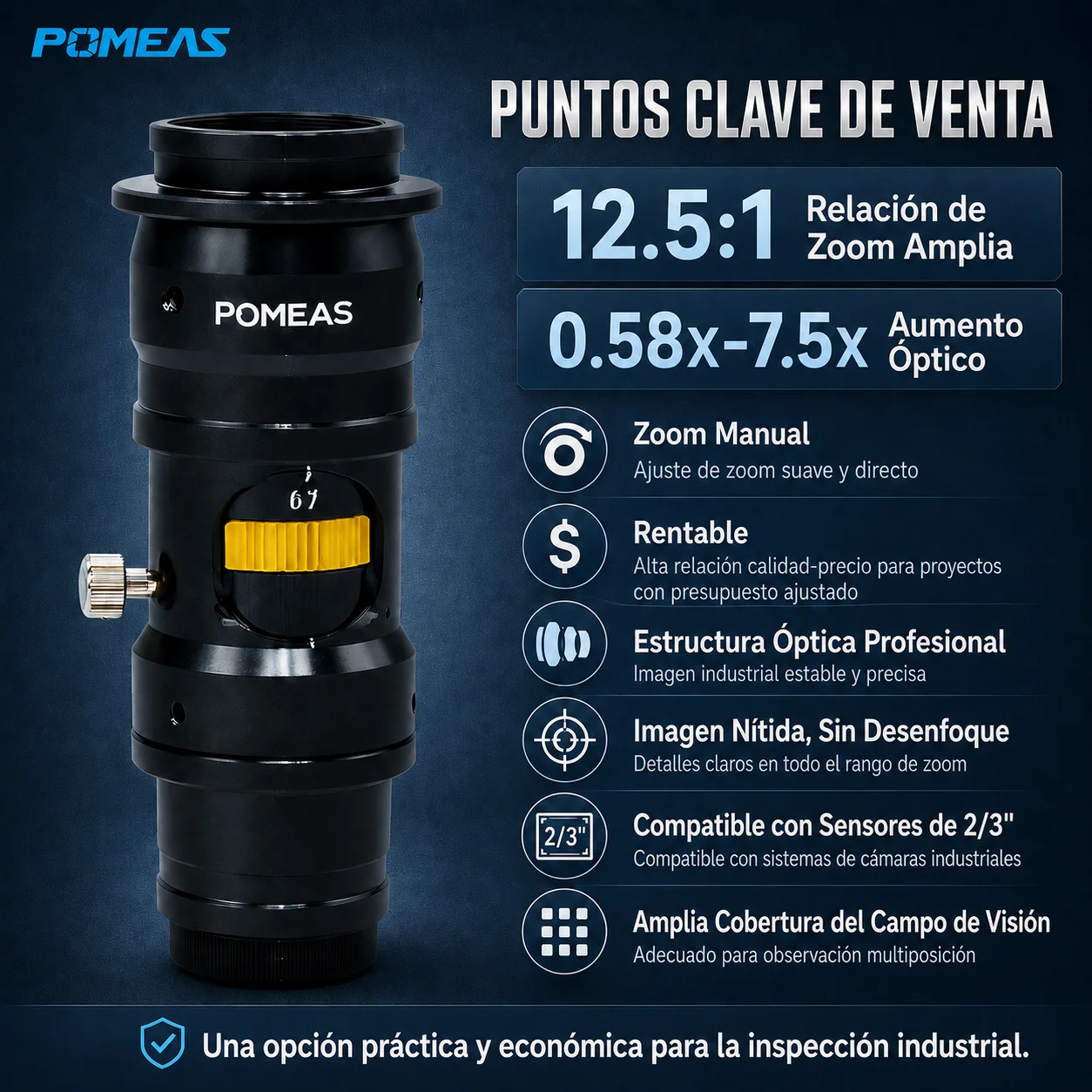

Zoom continuo de 0,58× a 7,5×

Permite ajustar progresivamente el aumento según el tamaño de la pieza, el campo de visión requerido y el nivel de detalle que debe analizarse.

Relación de zoom de 12,5:1

El amplio rango de zoom permite utilizar un mismo lente para localizar el objeto, observar una zona general y ampliar características específicas.

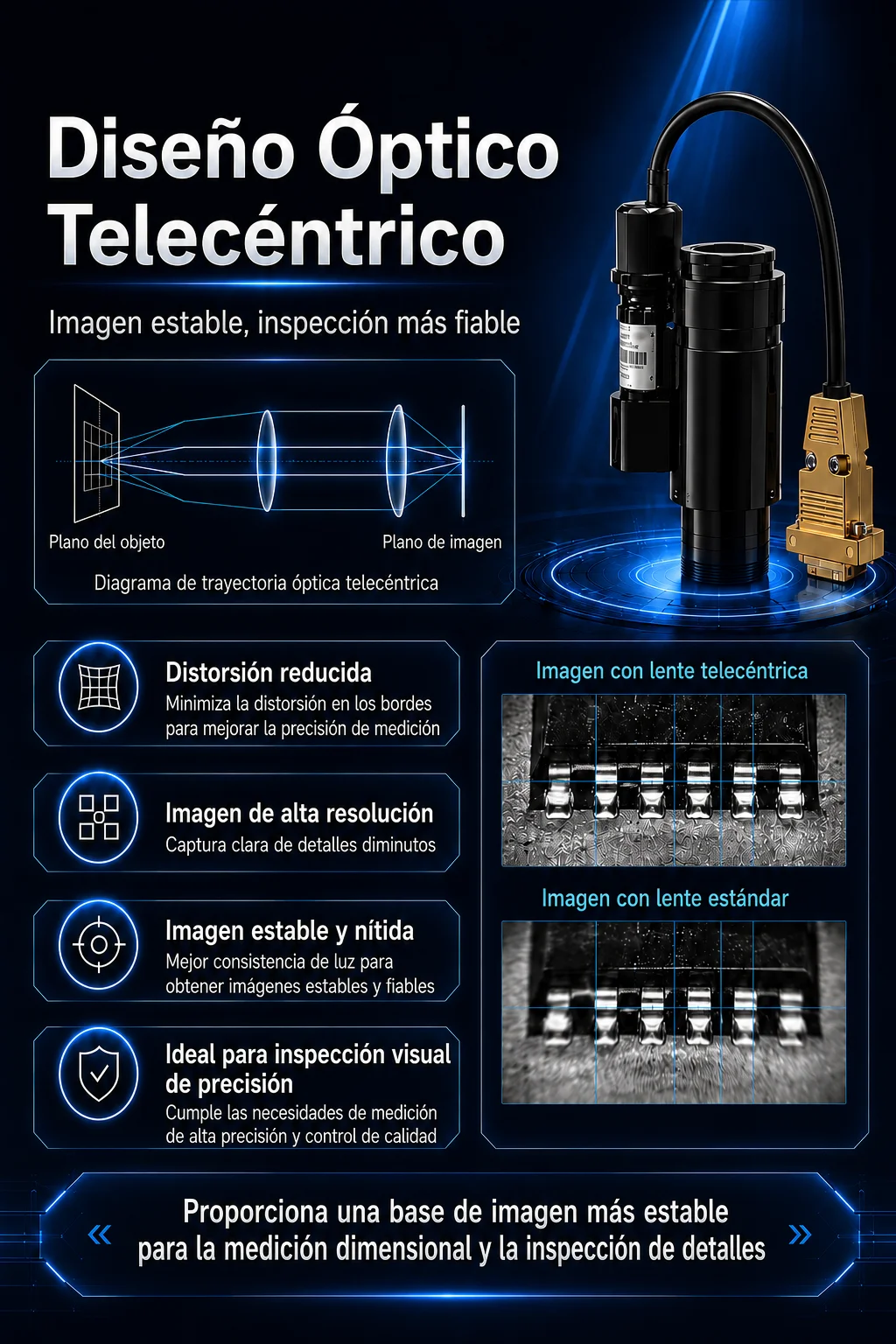

Trayectoria óptica telecéntrica

El diseño óptico telecéntrico está orientado a aplicaciones que requieren una representación geométrica estable, baja distorsión y buena calidad de imagen.

Compatible con sensores de hasta 2/3″

La plataforma óptica está diseñada para trabajar con cámaras industriales con sensores de hasta 2/3″. La compatibilidad final debe verificarse según la resolución, la montura y el campo de visión requerido.

Distancia de trabajo de 77,4±2 mm

La distancia de trabajo proporciona espacio entre el lente y la pieza para instalar iluminación, soportes, mecanismos de posicionamiento y otros componentes del sistema.

Amplio campo de visión ajustable

Con una cámara de 2/3″, el campo de visión de referencia puede variar entre aproximadamente 1,467 y 18,333 mm, dependiendo del aumento seleccionado.

Alta resolución

La plataforma óptica está diseñada para reproducir con claridad bordes, contornos, patrones y pequeños detalles en aplicaciones de inspección y análisis.

Baja distorsión

La baja distorsión favorece la observación de líneas, formas y características geométricas, especialmente en sistemas de medición y control visual.

Alta apertura numérica

La configuración óptica utiliza una apertura numérica elevada para favorecer la captación de detalles dentro de las condiciones de trabajo previstas.

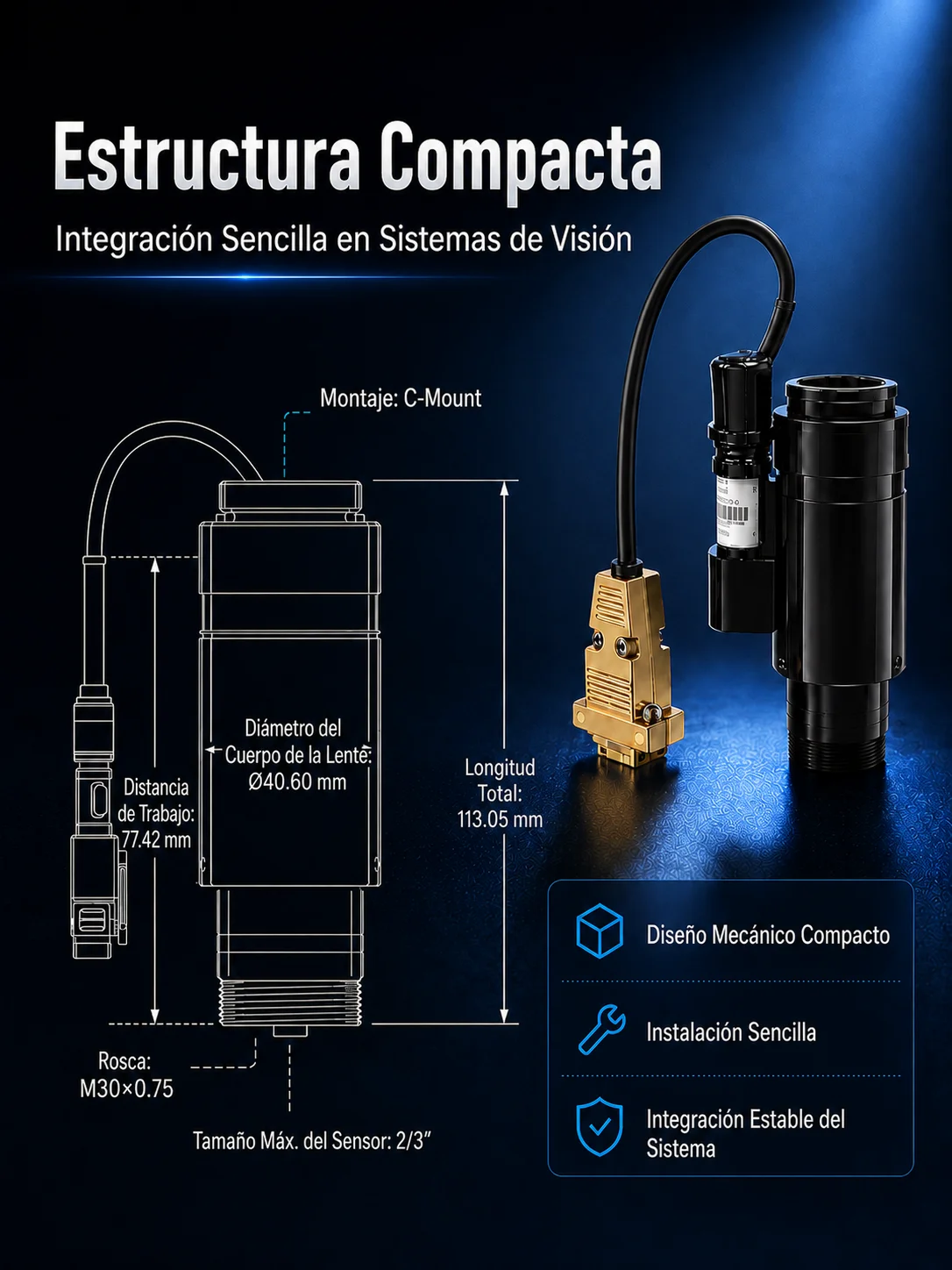

Diseño compacto

Su estructura facilita la integración en microscopios industriales, estaciones de inspección, equipos de medición y sistemas automatizados con espacio limitado.

Aspectos técnicos destacados

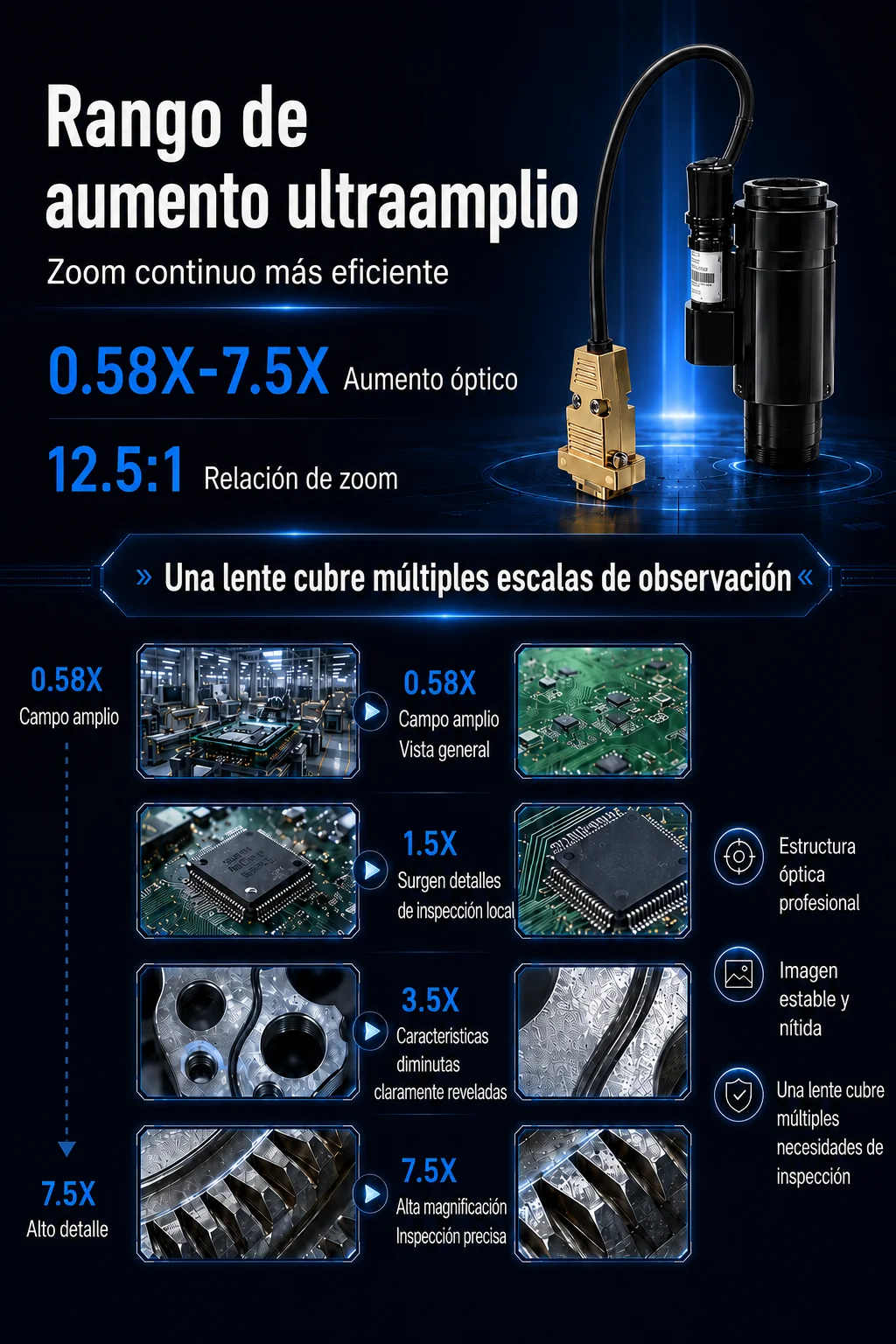

Vista general y detalle con un solo lente

En aumentos bajos puede observarse una zona más amplia para localizar rápidamente la pieza. En aumentos altos puede analizarse una zona más pequeña con mayor detalle.

Menos cambios de componentes ópticos

El rango de 0,58× a 7,5× ayuda a reducir la necesidad de cambiar entre varios lentes para obtener distintos campos de visión.

Configuración flexible para diferentes productos

Una misma estación puede adaptar el aumento cuando se inspeccionan piezas de diferentes tamaños, modelos o zonas de interés.

Adecuado para medición óptica

La combinación de trayectoria telecéntrica, alta resolución y baja distorsión resulta adecuada para sistemas de observación y medición. La precisión final depende también de la cámara, la calibración, la iluminación, la estabilidad mecánica y el software utilizado.

Campo de visión dependiente del sensor

El campo de visión final cambia según el tamaño del sensor y el aumento. Un sensor diferente de 2/3″ producirá valores de campo de visión distintos.

Espacio para iluminación externa

La distancia de trabajo de 77,4±2 mm facilita la colocación de iluminación anular, iluminación de campo claro, iluminación de campo oscuro u otras soluciones externas según el objeto.

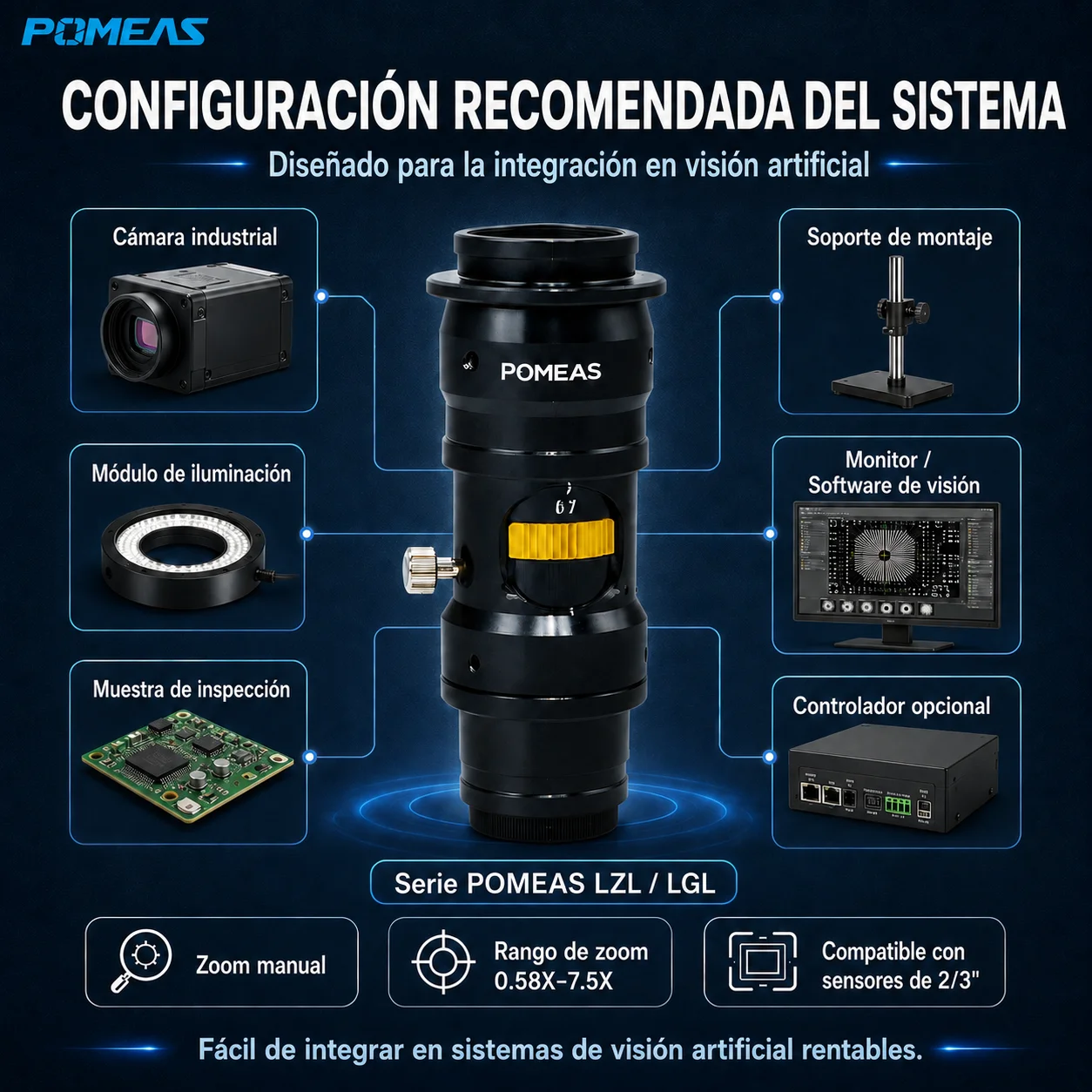

Integración en sistemas de visión artificial

Puede combinarse con cámaras industriales para inspección, medición, reconocimiento, posicionamiento y documentación de imágenes.

Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

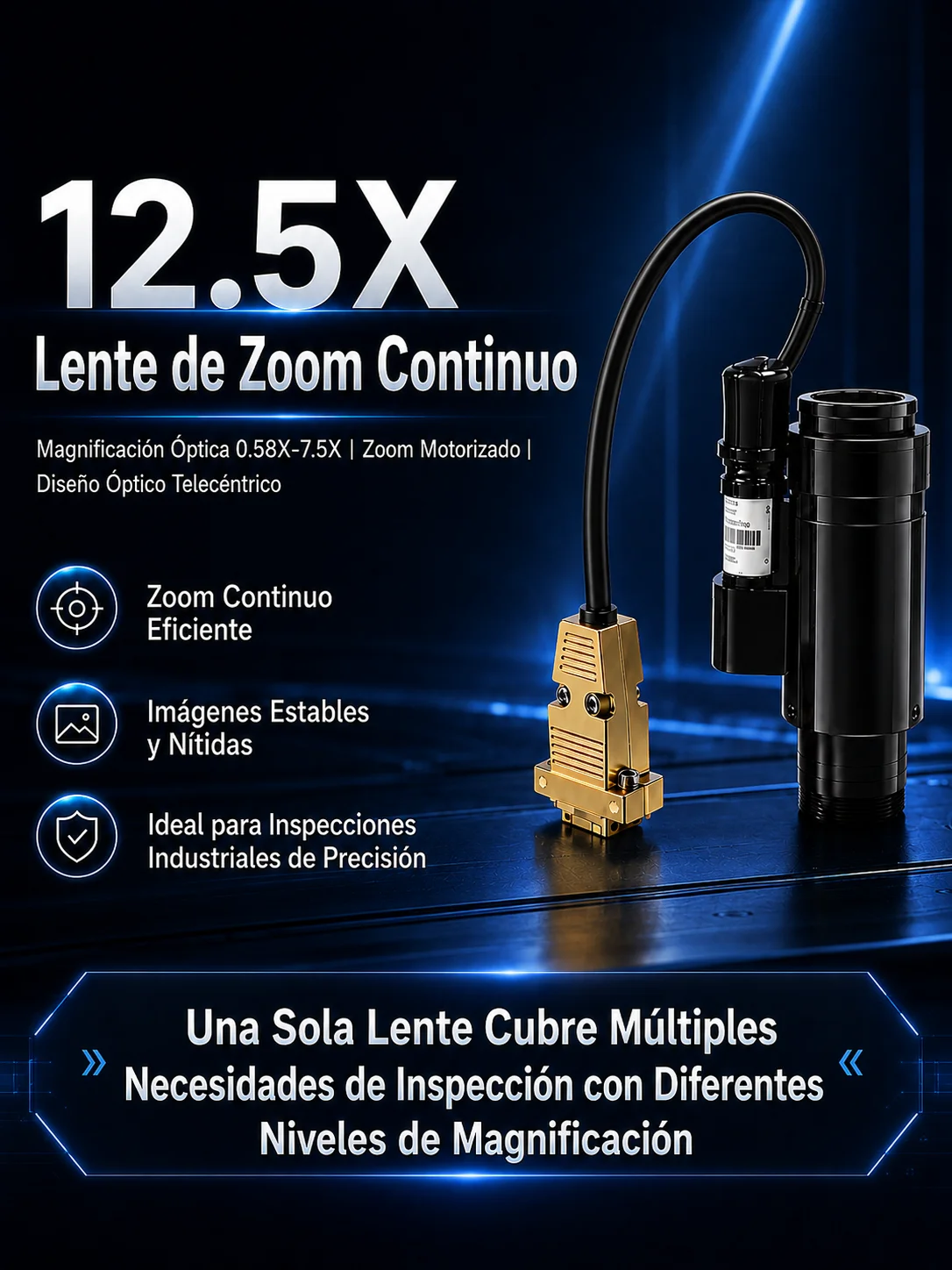

Sistema motorizado opcional

POMEAS ofrece la posibilidad de solicitar un sistema de control motorizado integrado. Según la configuración, el control puede realizarse mediante RS232 o USB; el protocolo, los ejes controlados y las funciones disponibles deben confirmarse antes del pedido.

Configuración óptica ampliable

La configuración final puede complementarse con tubos ópticos, objetivos y otros accesorios compatibles. El aumento total, el campo de visión y la distancia de trabajo deben comprobarse según la combinación seleccionada.

Especificaciones principales

Modelo: PMS-LZL-12100

Tipo de producto: Lente zoom industrial

Tipo de zoom: Zoom continuo

Rango de aumento óptico: 0,58×–7,5×

Relación de zoom: 12,5:1

Diseño óptico: Trayectoria óptica telecéntrica

Sensor máximo compatible: Hasta 2/3″

Distancia de trabajo nominal: 77,4±2 mm

Campo de visión de referencia con sensor de 2/3″: 1,467–18,333 mm

Características ópticas: Alta resolución, baja distorsión y alta apertura numérica

Control motorizado: Configuración opcional

Marca: POMEAS

Aplicaciones: Inspección industrial, medición, microscopía y visión artificial

Nota: El campo de visión, la resolución, la montura de cámara, el método de ajuste y los accesorios deben confirmarse según la configuración final.

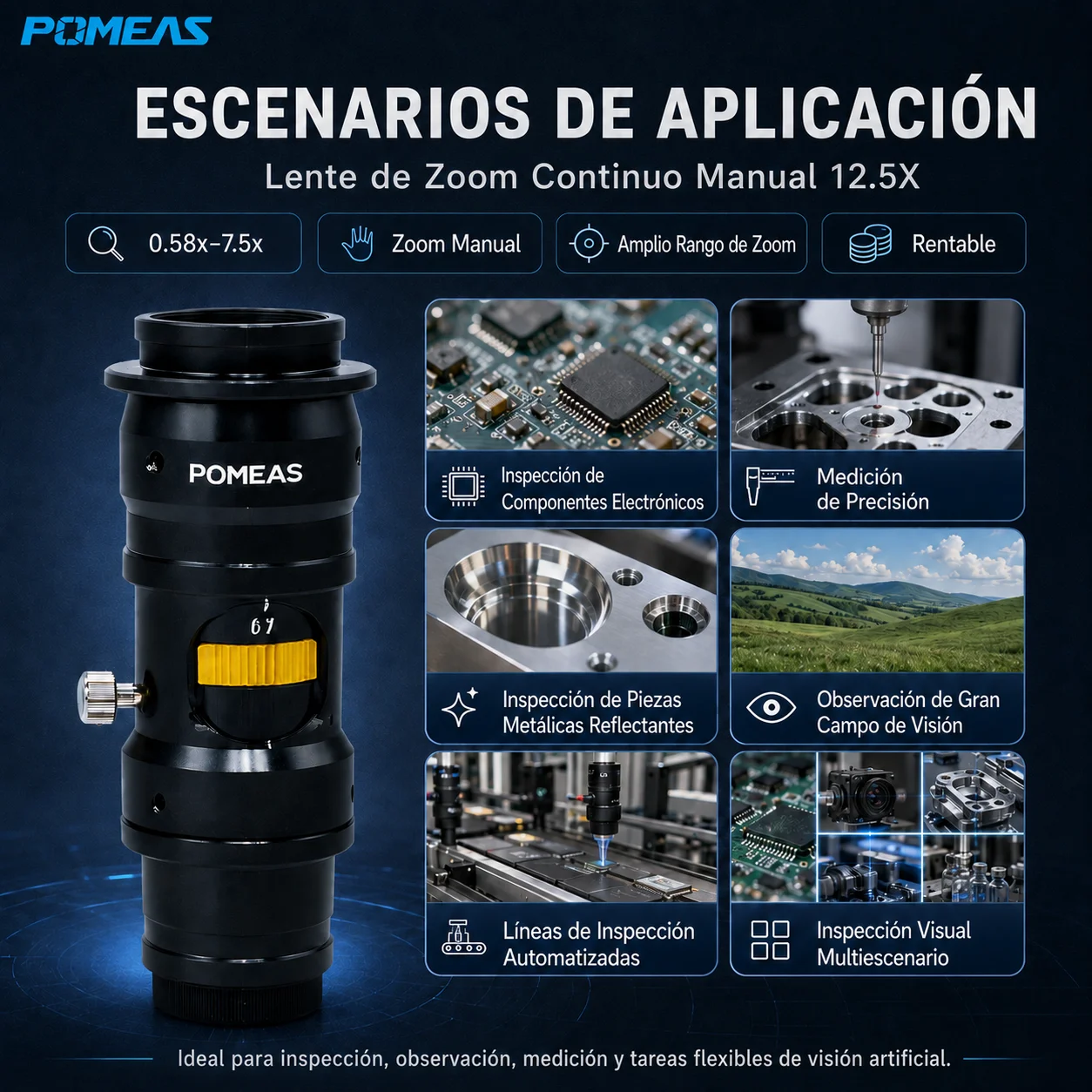

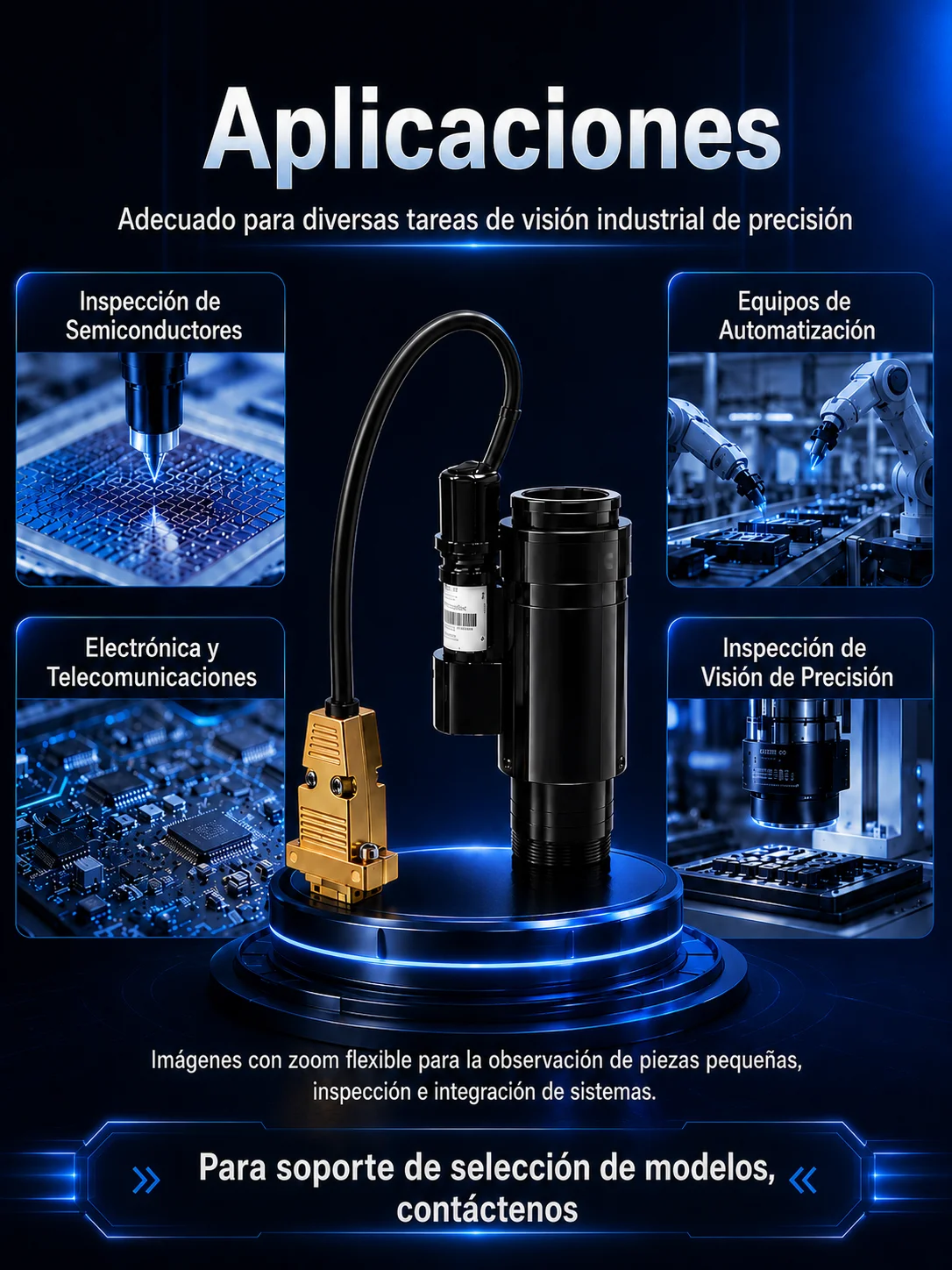

Aplicaciones típicas

Inspección de componentes electrónicos

Adecuado para observar chips, terminales, conectores, componentes pequeños, puntos de soldadura y posiciones de montaje.

Inspección de semiconductores

Puede utilizarse para observar patrones, superficies, bordes y detalles visibles en componentes y materiales semiconductores.

Inspección de placas PCB

El amplio rango de zoom permite cambiar entre la observación general de una placa y el análisis detallado de componentes, pistas y zonas de soldadura.

Medición de piezas de precisión

Puede integrarse en sistemas destinados a observar contornos, orificios, distancias, bordes y características geométricas de piezas pequeñas.

Detección de defectos superficiales

Permite inspeccionar arañazos, rebabas, grietas, manchas, deformaciones y otros defectos visibles, según la cámara y la iluminación seleccionadas.

Inspección de conectores y contactos

Adecuado para observar pines, terminales, contactos eléctricos, posiciones de montaje y posibles defectos.

Microscopía industrial

Permite cambiar entre una vista general y una observación detallada durante tareas de análisis, montaje, mantenimiento y control de calidad.

Observación biológica

Puede utilizarse en sistemas de observación y documentación de muestras biológicas, siempre que la cámara, la iluminación y los accesorios sean adecuados.

Posicionamiento por visión artificial

Puede integrarse en sistemas de reconocimiento, alineación, posicionamiento visual y guiado de mecanismos.

Control de presencia y orientación

Adecuado para comprobar si un componente está presente, correctamente orientado o instalado en la posición prevista.

Control de calidad automatizado

Puede utilizarse en equipos que verifican presencia, posición, forma, dimensiones y apariencia de piezas o componentes.

Investigación y desarrollo

Adecuado para laboratorios, estaciones de prueba, análisis de muestras, desarrollo de productos y documentación óptica.

La página oficial identifica la biología, la electrónica, los semiconductores y la visión artificial como sus principales campos de aplicación. Los usos concretos dependen de la configuración completa del sistema.

Preguntas frecuentes

¿Cuál es el rango de aumento del PMS-LZL-12100?

El lente ofrece un rango de aumento continuo de 0,58× a 7,5× y una relación de zoom de 12,5:1.

¿Qué ventaja ofrece una relación de zoom de 12,5:1?

Permite cubrir una amplia variedad de campos de visión con un solo lente, desde la localización general del objeto hasta la inspección de pequeños detalles.

¿Qué tamaño de sensor es compatible?

La plataforma admite sensores de hasta 2/3″. Es necesario comprobar también la resolución, el campo de visión y la compatibilidad mecánica de la cámara.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 77,4±2 mm.

¿Cuál es el campo de visión?

Con una cámara de 2/3″, el campo de visión de referencia puede variar aproximadamente entre 1,467 y 18,333 mm. El valor cambia según el aumento y el tamaño del sensor.

¿Qué ventaja ofrece el diseño telecéntrico?

La trayectoria óptica telecéntrica está orientada a proporcionar baja distorsión y una representación geométrica adecuada para inspección y medición.

¿El PMS-LZL-12100 incluye iluminación coaxial?

No debe presentarse como un lente coaxial estándar. El modelo específico con trayectoria de iluminación coaxial es el LZL-12101. Para el PMS-LZL-12100 debe utilizarse iluminación externa, salvo que se solicite una configuración especial.

¿El zoom es manual o motorizado?

El PMS-LZL-12100 es el modelo base de zoom continuo y no debe anunciarse directamente como motorizado. POMEAS ofrece un sistema motorizado opcional bajo pedido.

¿Puede controlarse desde un ordenador?

Cuando se selecciona la configuración motorizada opcional, POMEAS indica que puede ofrecer control mediante RS232 o USB. La compatibilidad con software, PLC u otros controladores debe confirmarse según el sistema suministrado.

¿Qué cámara puede utilizarse?

Puede combinarse con cámaras industriales compatibles con sensores de hasta 2/3″. Antes del pedido deben verificarse la montura, la resolución, el tamaño de píxel y el campo de visión.

¿El campo de visión permanece siempre igual?

No. El campo de visión cambia según el aumento y el tamaño del sensor. Un aumento bajo ofrece una vista más amplia; un aumento alto muestra una zona más pequeña con mayor detalle.

¿Es adecuado para realizar mediciones?

Puede utilizarse como parte de un sistema de medición óptica. La precisión final depende del lente, la cámara, la calibración, el software, la iluminación y la estabilidad mecánica.

¿Es adecuado para detectar defectos pequeños?

La capacidad de detección depende del aumento, el campo de visión, la resolución y el tamaño de píxel de la cámara, la iluminación, el contraste y el tamaño real del defecto.

¿Se puede utilizar para inspección de PCB?

Sí. Puede utilizarse para observar placas completas en aumentos bajos y analizar componentes, pistas o soldaduras en aumentos superiores.

¿Puede instalarse en un equipo automatizado?

Sí. Su diseño compacto facilita la integración mecánica. Cuando el sistema necesita modificar el aumento automáticamente, debe solicitarse la configuración motorizada correspondiente.

¿Se pueden añadir objetivos o accesorios ópticos?

La plataforma puede combinarse con accesorios compatibles. El aumento total, el campo de visión, la distancia de trabajo y la compatibilidad mecánica deben confirmarse antes del pedido.

¿Qué diferencia existe entre LZL-12100 y LZL-12101?

El LZL-12100 es el modelo estándar de zoom continuo. El LZL-12101 incorpora una trayectoria de iluminación coaxial para aplicaciones específicas.

¿Qué información debo proporcionar para seleccionar el lente?

Para recomendar una configuración adecuada, indique:

• Modelo y resolución de la cámara

• Tamaño del sensor y tamaño de píxel

• Campo de visión requerido

• Distancia de trabajo disponible

• Tamaño del objeto

• Tamaño mínimo del detalle o defecto

• Precisión de medición requerida

• Tipo de material y superficie

• Método de iluminación previsto

• Espacio disponible para la instalación

• Necesidad de control manual o motorizado

¿POMEAS puede ayudar con la selección?

Sí. POMEAS puede evaluar la cámara, el sensor, el campo de visión, la distancia de trabajo, la iluminación y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar la configuración óptica adecuada.

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo y el tamaño mínimo del detalle. Nuestro equipo le ayudará a confirmar la compatibilidad óptica y mecánica del lente.

Solicitar cotización y confirmar compatibilidad

Indique el modelo de la cámara, el tamaño del sensor, el campo de visión, la distancia de trabajo y si necesita una configuración manual o motorizada.
