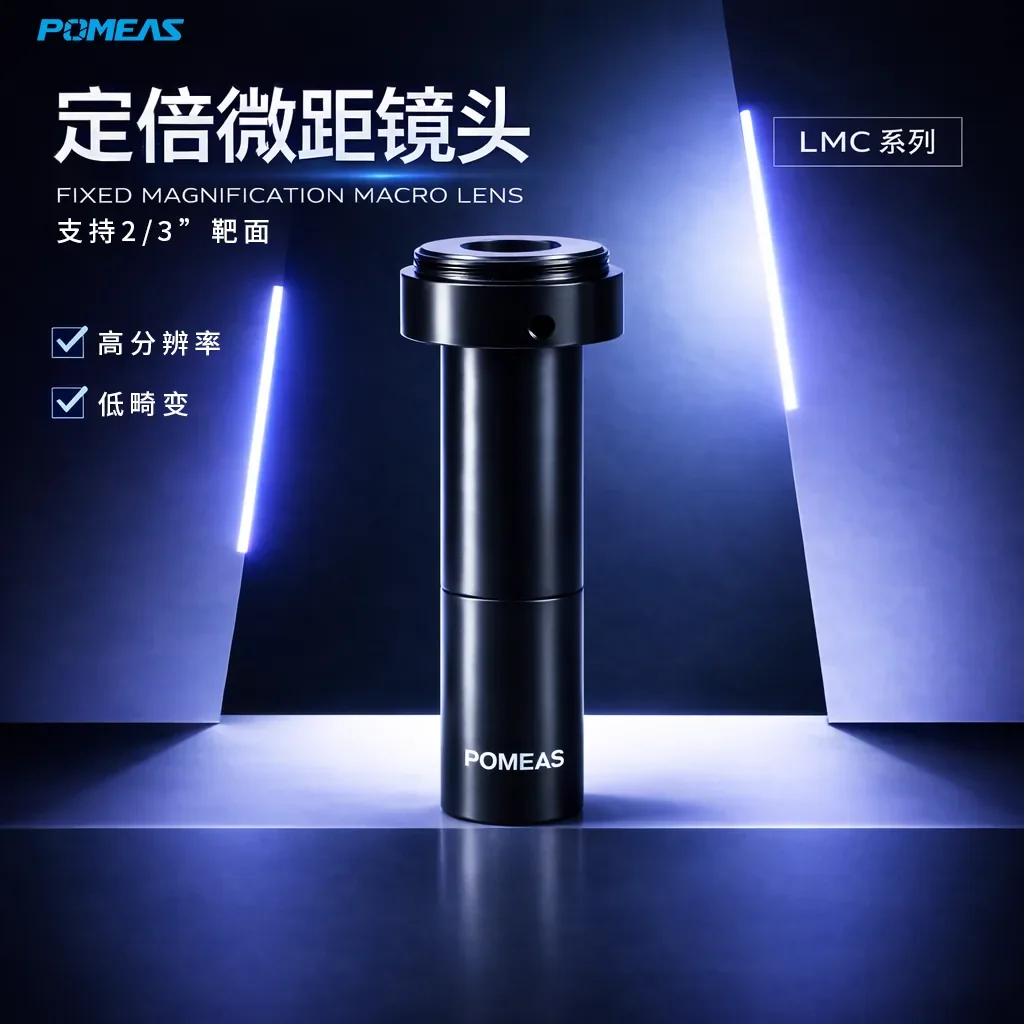

1X定倍微距远心镜头 80mm工作距离

产品介绍

PMS-LMC1-80是一款1X定倍微距远心镜头，80mm工作距离，属于机器视觉镜头与光学器件。

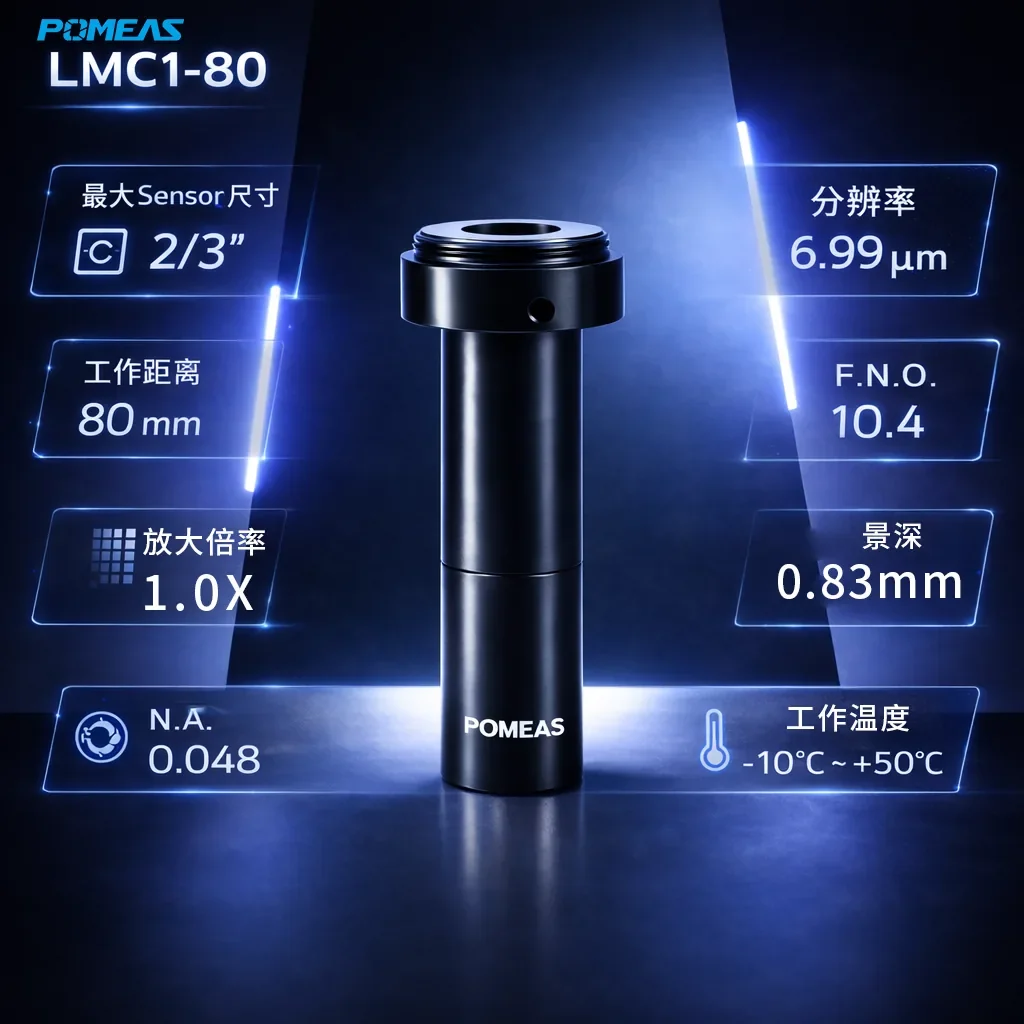

镜头放大倍率为1.0X，工作距离80mm，物方分辨率6.99μm，F值10.4，景深0.83mm，NA 0.048，最大适配2/3″传感器，C型卡口，系列内最高倍率，适合电子元器件与精密结构的微距检测。

远心光路可以减少工件高度变化和安装位置变化带来的成像倍率波动，提高边缘提取和尺寸计算的稳定性。需要了解更多镜头选型方法，可查看POMEAS机器视觉知识库。

主要特点

双远心光路设计

在一定景深范围内保持较稳定的成像倍率，减少普通镜头近大远小的透视问题，提升测量一致性。

6.99μm分辨率

物方分辨率6.99μm，可清晰呈现工件边缘、孔位和表面特征。

景深表现

景深0.83mm，工件高度波动时仍能保持清晰成像，减少调焦频次。

C型卡口

采用C型卡口（C-Mount），兼容主流工业相机，体积紧凑、安装方便，适合高倍率微距检测场景。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

工件尺寸测量

适用于机械件、电子元器件的长度、宽度、孔径和间距测量，远心成像可减少透视与倍率误差。

视觉定位与引导

可用于自动化设备的定位与引导，配合标定可获得稳定的坐标基准。

外观缺陷检测

适合零件的边缘缺损、划痕和表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野并预留边缘空间。

确认检测特征尺寸

提供最小孔径、缺陷或字符尺寸，结合镜头分辨率与相机像元综合评估成像能力。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；漫反射表面可选择环形光源；反光表面也可考虑同轴款型并搭配同轴光源。

常见问题

1. PMS-LMC1-80 适合哪些检测任务？

适合高倍率定倍微距检测：电子元器件、精密机械件的微小特征成像，连接器引脚、半导体结构与材料表面等需要 1.0X 级放大与远心成像的场合。

2. 放大倍率和工作距离是多少？

放大倍率1.0X，工作距离80mm，固定倍率设计，在该距离下可获得稳定的成像倍率。

3. 镜头的成像质量如何？

物方分辨率6.99μm，数值孔径0.048，中心分辨率表现优秀，可清晰呈现微小特征。

4. 最大支持多大的相机靶面？

最大适配2/3″工业相机传感器，F值10.4，像方景深0.83mm，兼容主流C口工业相机。

5. 定倍微距远心镜头和普通微距镜头有什么区别？

定倍微距远心镜头在微距放大能力基础上引入远心光路，工件前后移动时放大率几乎不变，适合高精度尺寸测量；普通微距镜头存在近大远小的透视误差，不适合精密量测。

6. 使用什么接口？工作温度范围是多少？

采用C型卡口（C-Mount），工作温度范围为-10℃～+50℃，可适应常见工业现场环境。

7. 是否支持非标定制？

支持按客户需求定制。若有特殊倍率、工作距离或安装尺寸要求，可联系POMEAS提交工件与相机信息后确认。
