0.088X/0.176X 双侧双倍远心镜头 120mm工作距离

产品介绍

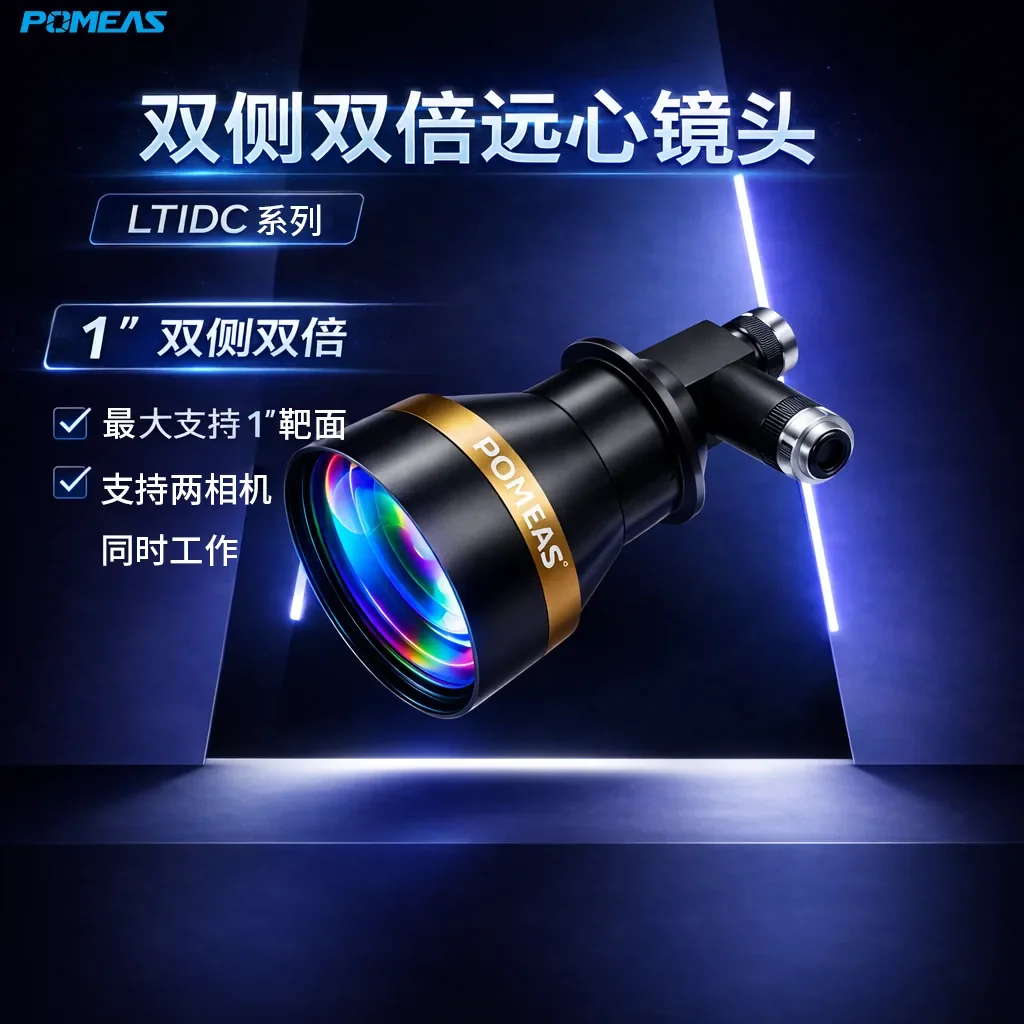

PMS-LTDC00880176-120是一款0.088X/0.176X双侧双倍远心镜头，双C口双相机，属于机器视觉镜头与光学器件。

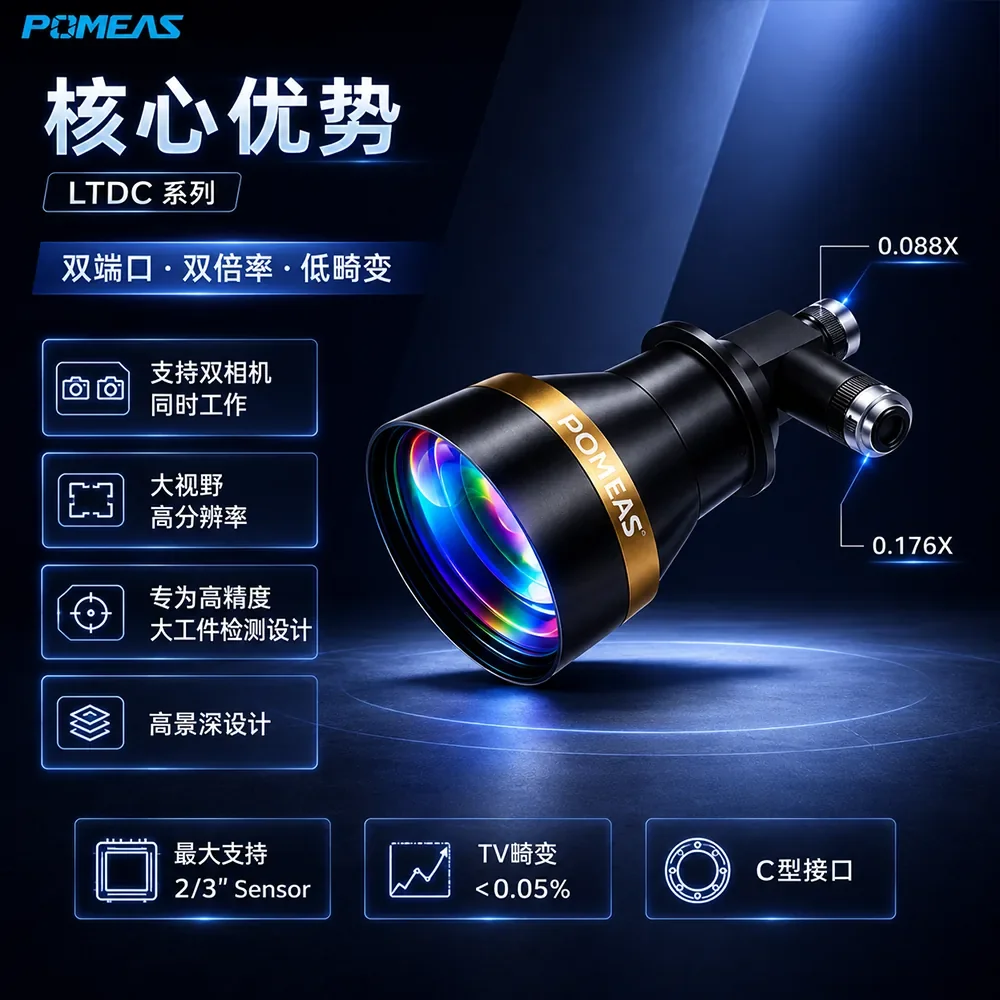

双端口双远心结构，双通道放大倍率0.088X/0.176X，共用120mm工作距离；双C型接口可同时连接两台相机，一次安装同时输出大视野定位与高倍率测量两路图像。分辨率30.5μm，TV畸变<0.05%，景深16mm/7.2mm，最大适配2/3″传感器，适合手表、手机屏幕与芯片等高精度大工件检测。

远心光路可以减少工件高度变化和安装位置变化带来的成像倍率波动，提高边缘提取和尺寸计算的稳定性。需要了解更多镜头选型方法，可查看POMEAS机器视觉知识库。

主要特点

双侧双倍双远心设计

双端口结构支持两个不同放大倍率通道（0.088X / 0.176X (双通道)），可同时连接两台相机；双远心光路保证工件在景深范围内任意位置的测量一致性，一次安装覆盖定位与测量双工位。

30.5μm / 30.5μm分辨率

物方分辨率30.5μm / 30.5μm，可清晰呈现工件边缘、孔位和表面特征。

低TV畸变

TV畸变<0.05%，视野中心和边缘的几何偏差更小，有利于轮廓提取和尺寸计算。

景深表现

景深16mm / 7.2mm，工件高度波动时仍能保持清晰成像，减少调焦频次。

双C型卡口

两端各一个C型接口（Dual C-Mount），可同时连接两台不同放大倍率通道的工业相机，适合"大视野定位+高倍率测量"双工位在线检测设备。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

工件尺寸测量

适用于机械件、电子元器件的长度、宽度、孔径和间距测量，远心成像可减少透视与倍率误差。

视觉定位与引导

可用于自动化设备的定位与引导，配合标定可获得稳定的坐标基准。

外观缺陷检测

适合零件的边缘缺损、划痕和表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野并预留边缘空间。

确认检测特征尺寸

提供最小孔径、缺陷或字符尺寸，结合镜头分辨率与相机像元综合评估成像能力。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；漫反射表面可选择环形光源；反光表面也可考虑同轴款型并搭配同轴光源。

常见问题

1. PMS-LTDC00880176-120 适合哪些检测任务？

专为高精度大工件检测设计的双侧双倍远心镜头：手表与手机屏幕尺寸测量、芯片检测、印刷电路板检测等，支持两个不同放大倍率的相机同时工作，一台镜头覆盖大视野定位与高倍率精密测量两类任务。

2. 两个通道的放大倍率分别是多少？

双通道放大倍率0.088X / 0.176X (双通道)，共用120mm工作距离；两个通道可各接一台相机，一次安装同时输出大视野与高倍率两路图像。

3. 镜头的成像质量如何？

分辨率30.5μm / 30.5μm，TV畸变<0.05%，双远心光路保证工件在景深范围内任意位置的测量一致性。

4. 最大支持多大的相机靶面？

最大适配2/3″工业相机传感器，具体兼容性请结合相机卡口与像元尺寸确认。

5. 什么是双侧双倍远心镜头？

双端口双远心结构：镜头两端各有一个C型接口，可同时连接两台不同放大倍率的相机；双远心光路搭配低畸变与大景深设计，适合需要"定位+测量"双工位的在线检测设备。

6. 使用什么接口？工作温度范围是多少？

采用双C型接口，工作温度范围为-10℃～+50℃，可适应常见工业现场环境。

7. 是否支持非标定制？

支持按客户需求定制。若有特殊倍率、工作距离或安装尺寸要求，可联系POMEAS提交工件与相机信息后确认。
