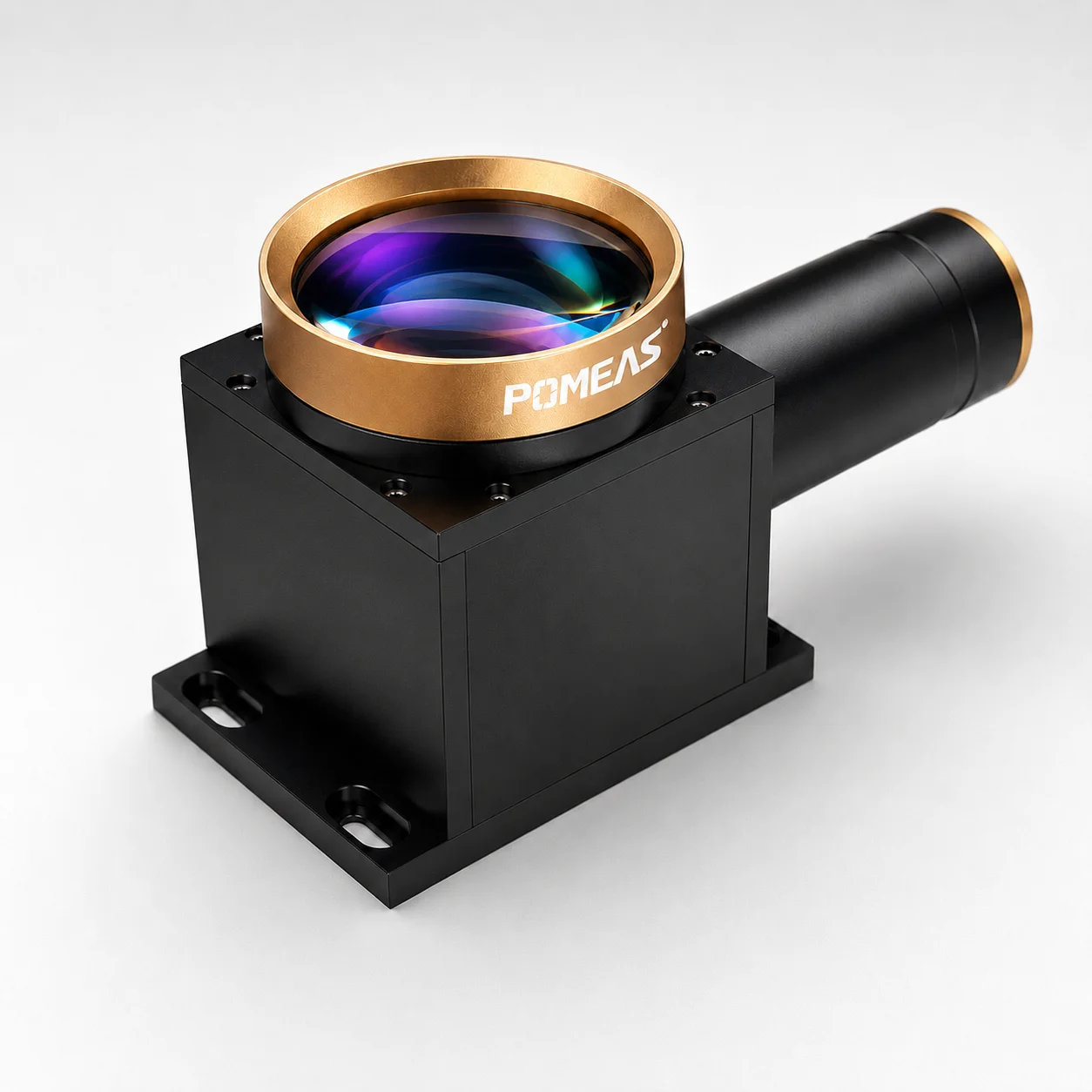

35–265mm转角远心平行LED背光源

产品介绍

POMEAS转角平行光源是一款面向工业机器视觉光源应用的LED背光照明产品，主要用于工件轮廓检测和精密尺寸测量。光源采用转角式结构，可在有限的设备安装空间内优化光源布置方向，并为被测工件提供方向一致、稳定清晰的背光照明。

检测时，光源通常安装在被测工件背面，工业相机和远心镜头安装在工件另一侧。工件遮挡光线后形成高对比度的明暗轮廓，帮助视觉系统准确识别产品边缘、外形、孔位、间距及尺寸信息。

该系列属于平行光源，与远心镜头配合使用时，有助于提高工件边缘轮廓的成像对比度，减少普通漫射背光产生的边缘模糊和边界效应，适用于对轮廓清晰度和测量稳定性要求较高的机器视觉项目。

主要特点

• 专为机器视觉背光检测和轮廓成像设计
• 可与远心镜头配合使用
• 提高被测产品边缘与背景之间的对比度
• 减少普通背光产生的边缘模糊和边界效应
• 转角式结构，便于在紧凑设备空间内安装
• 支持35mm至265mm多种光束直径
• 提供红光、绿光、蓝光和白光选择
• 适用于轮廓检测、尺寸测量和视觉定位

技术亮点

平行背光照明

光源输出方向一致的背光照明，使工件遮挡光线后形成更加清晰、稳定的轮廓，有助于视觉软件准确提取工件边缘。

远心镜头配套使用

与远心镜头组合后，可以更充分地发挥远心镜头的自然景深和远心成像特性，适合精密尺寸测量及轮廓检测。

减少边界效应

相比普通漫射背光，平行光照明能够减少不同角度光线对工件边缘的干扰，使孔径、间距、外形和边缘位置更加容易识别。

转角式安装结构

光源采用转角结构设计，可在保证出光方向的同时优化光源主体的安装位置，适合设备内部空间有限或需要侧向布置光源的应用。

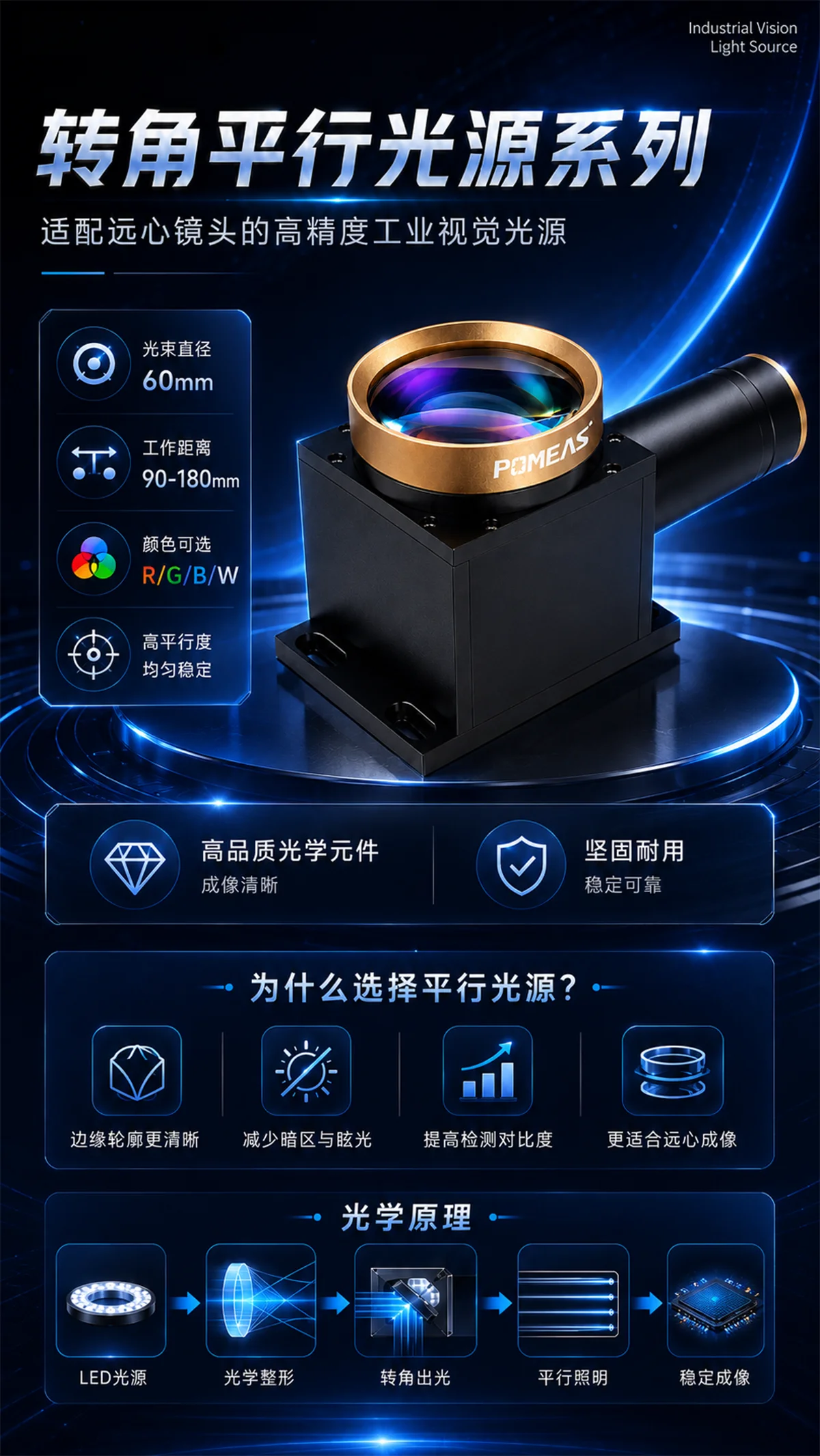

工作原理

检测时，将被测工件放置在转角平行光源与远心镜头之间。光源发出的平行光从工件背面照射，工件遮挡部分光线后形成清晰的明暗轮廓。工业相机通过远心镜头采集轮廓图像，视觉软件再对图像中的边缘、孔位、间距和尺寸信息进行识别与计算。

典型光路：工业相机 → 远心镜头 → 被测工件 → 转角平行光源

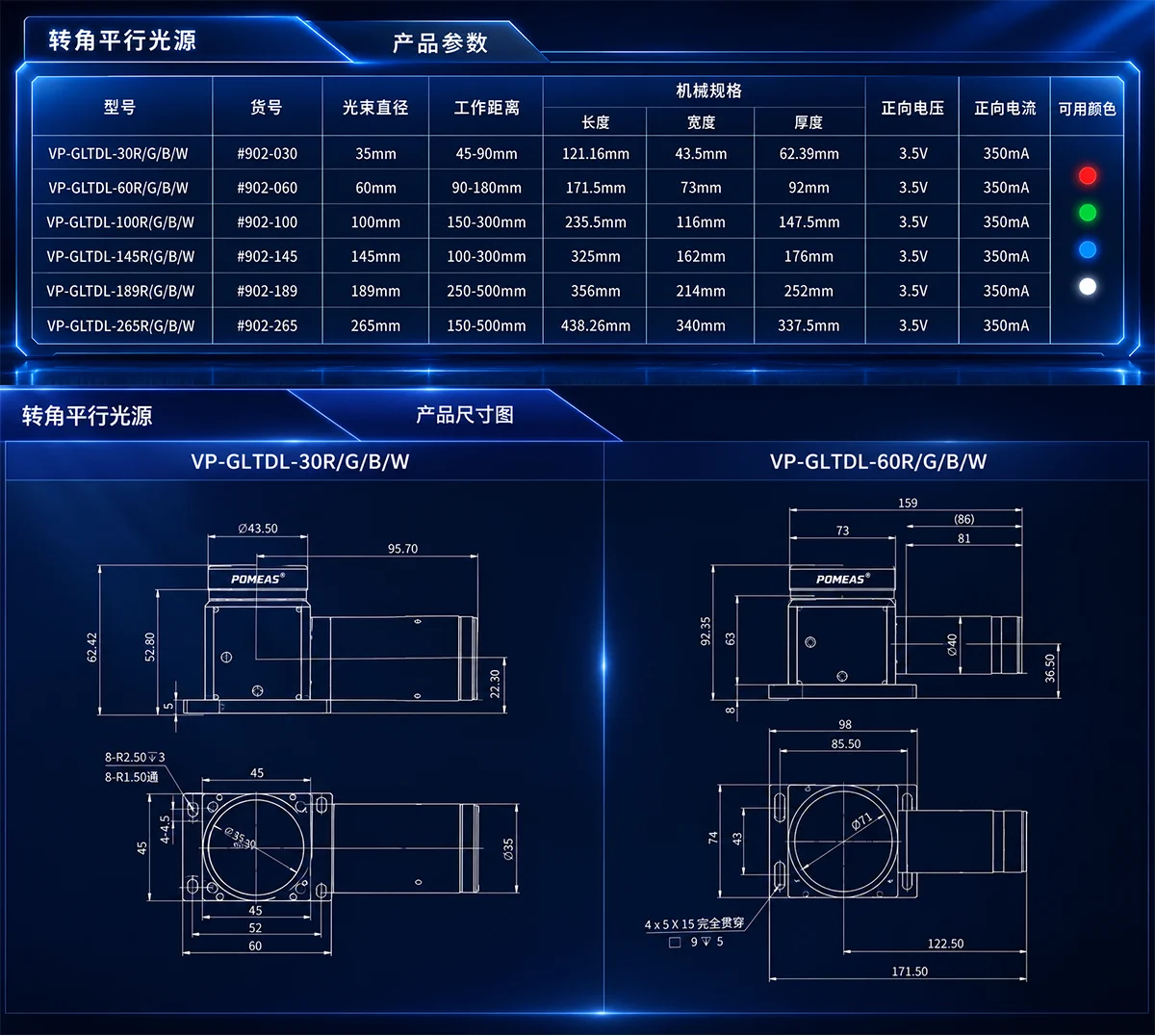

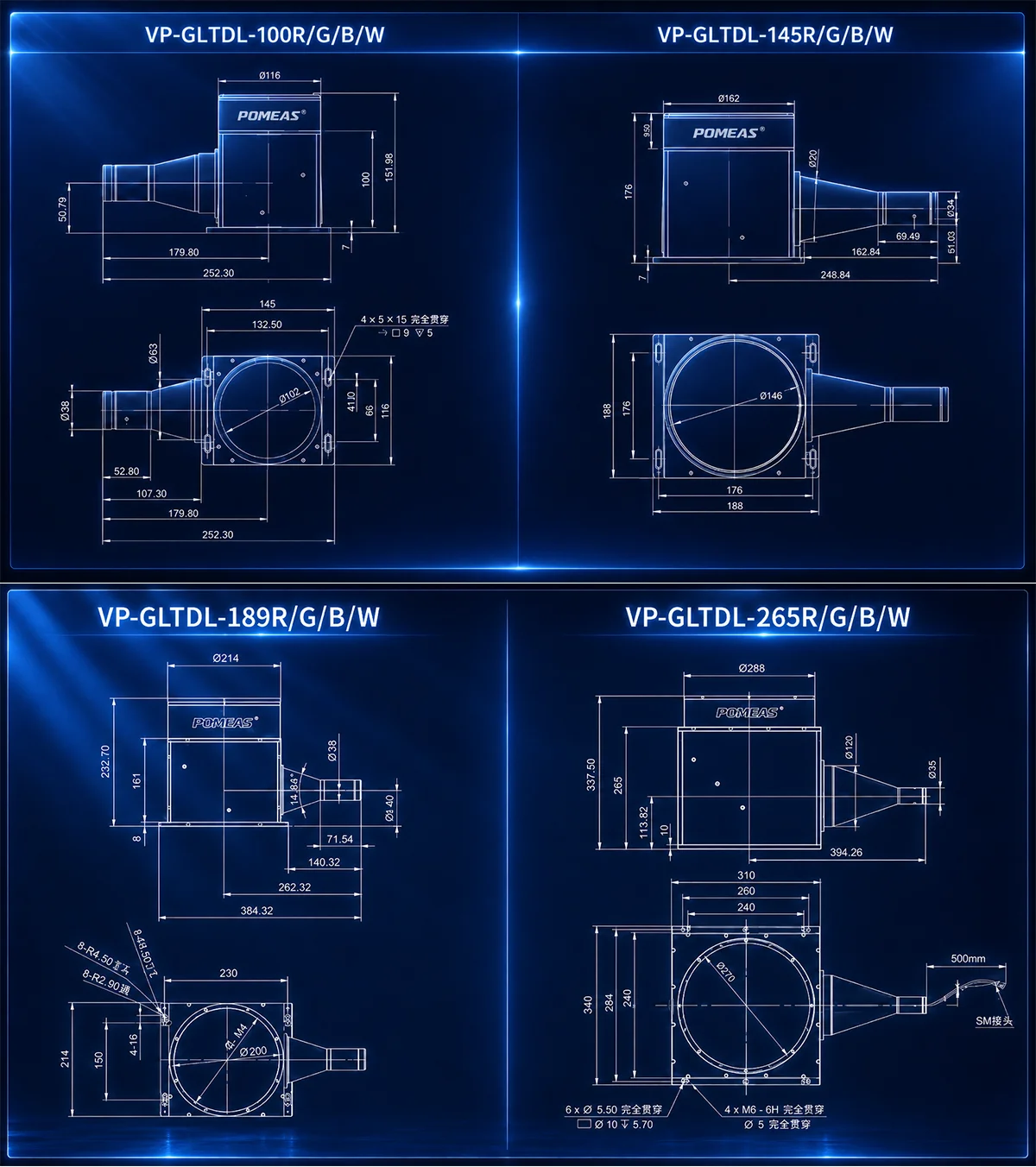

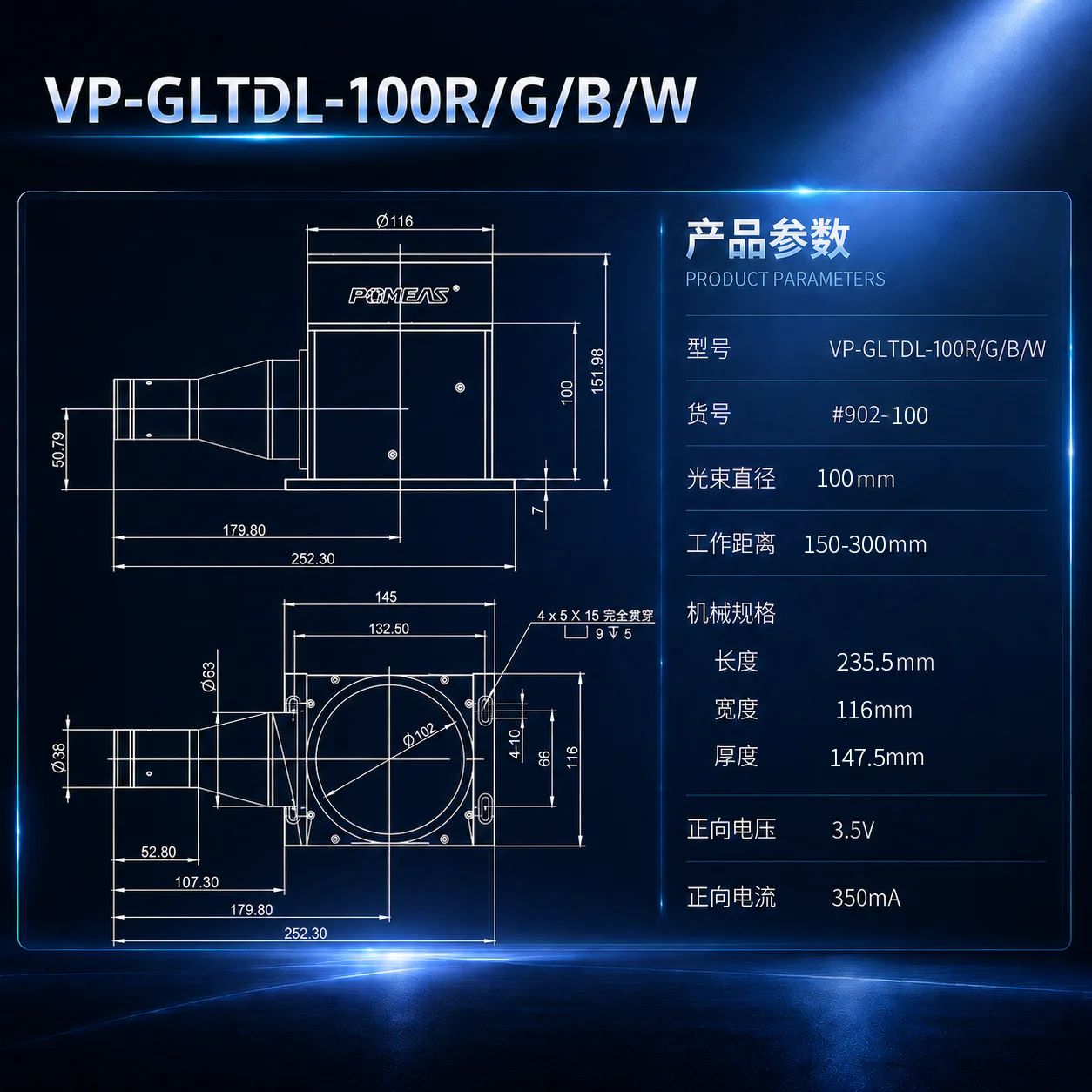

产品规格

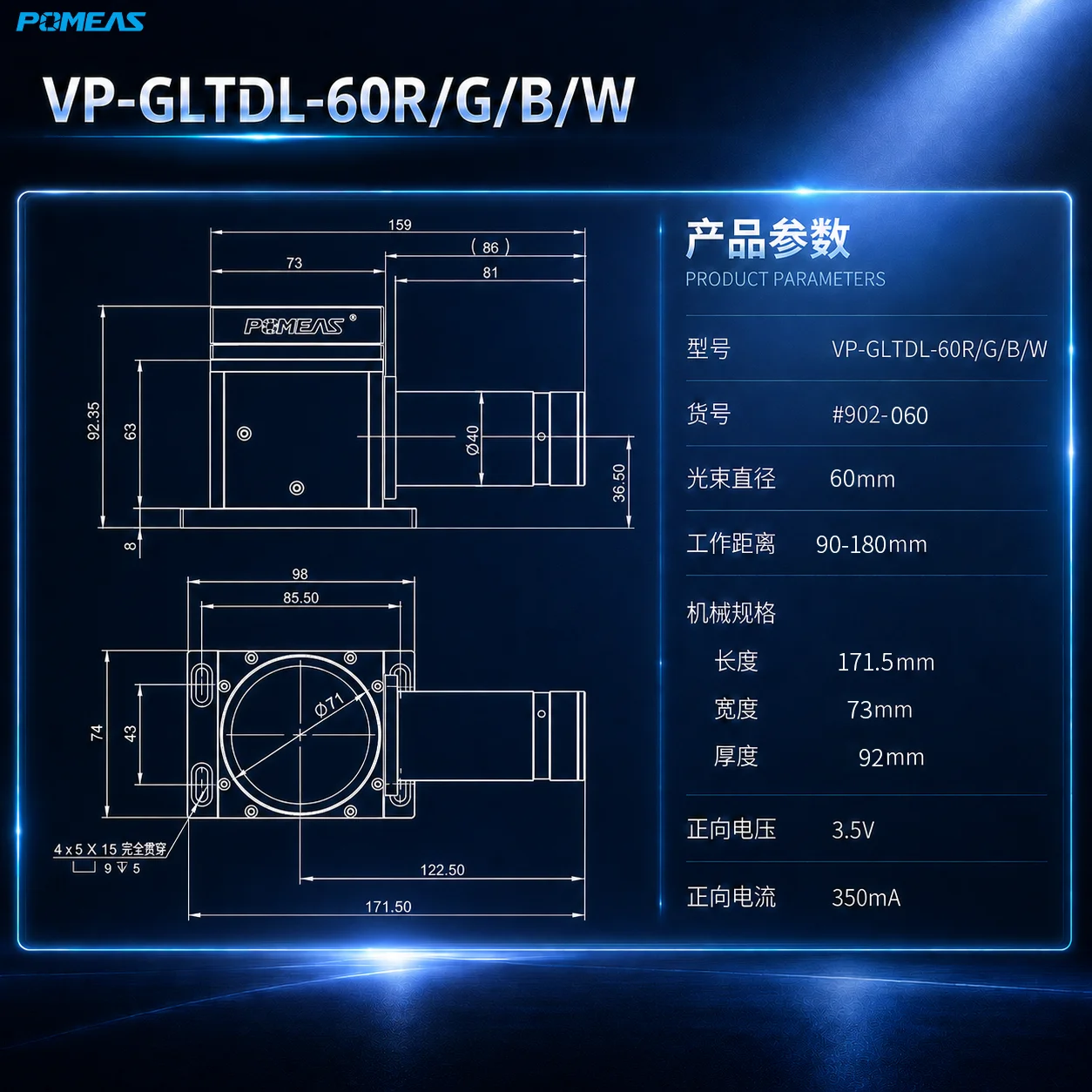

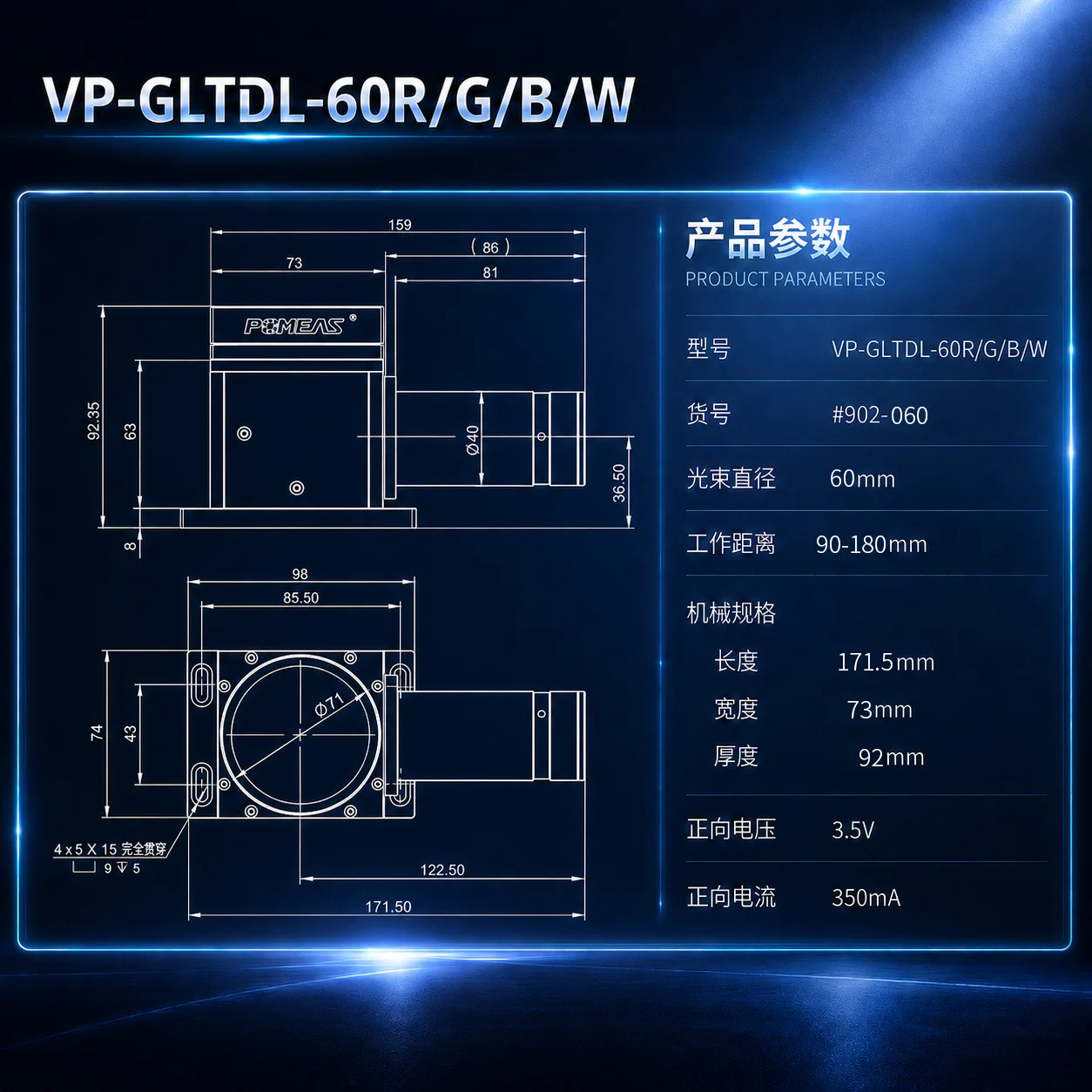

电气参数

• 正向电压：3.5V
• 正向电流：350mA
• 可选颜色：R红光、G绿光、B蓝光、W白光

不同型号的光束直径和推荐工作距离不同，实际选型时应根据检测视野、工件尺寸、镜头工作距离及设备安装空间确定。

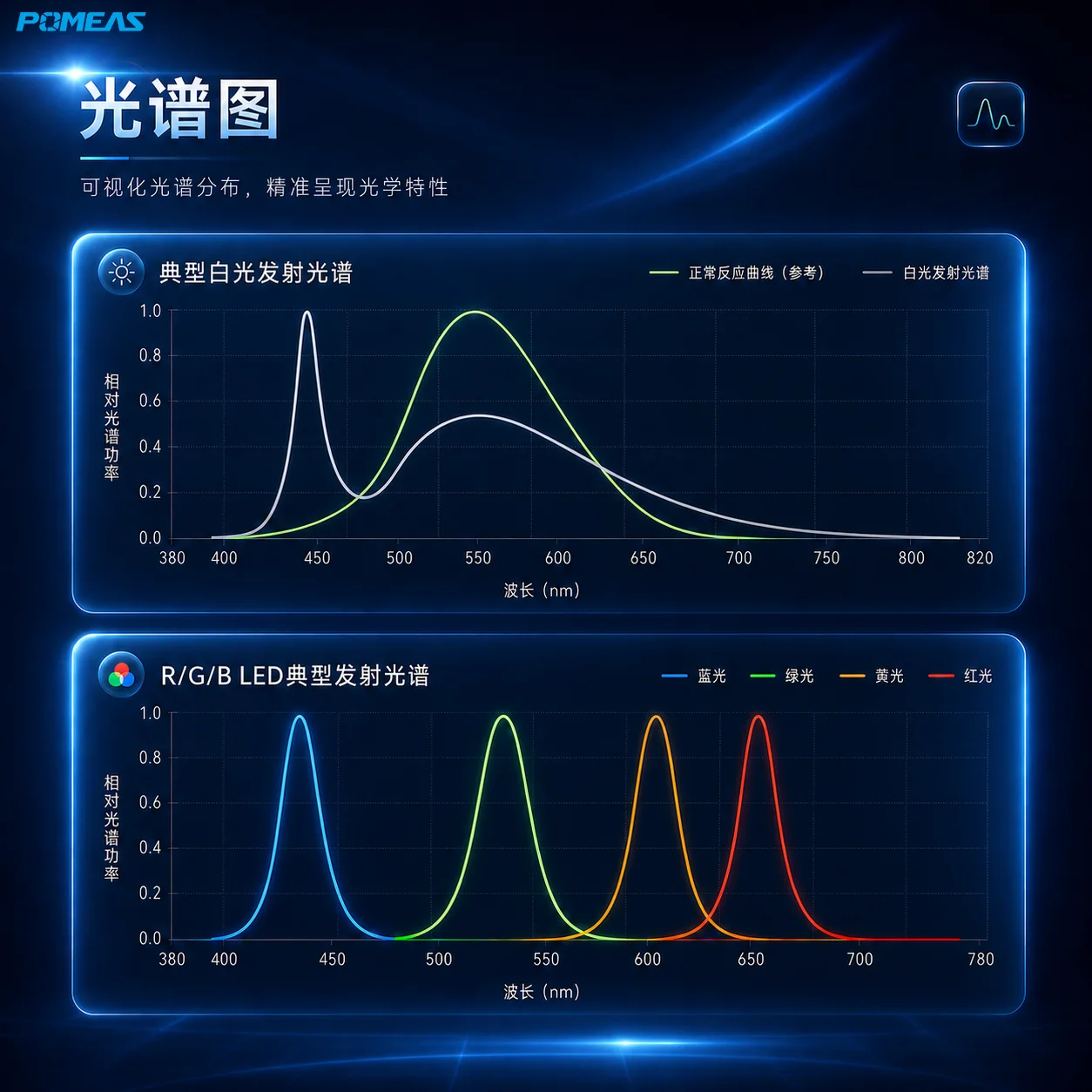

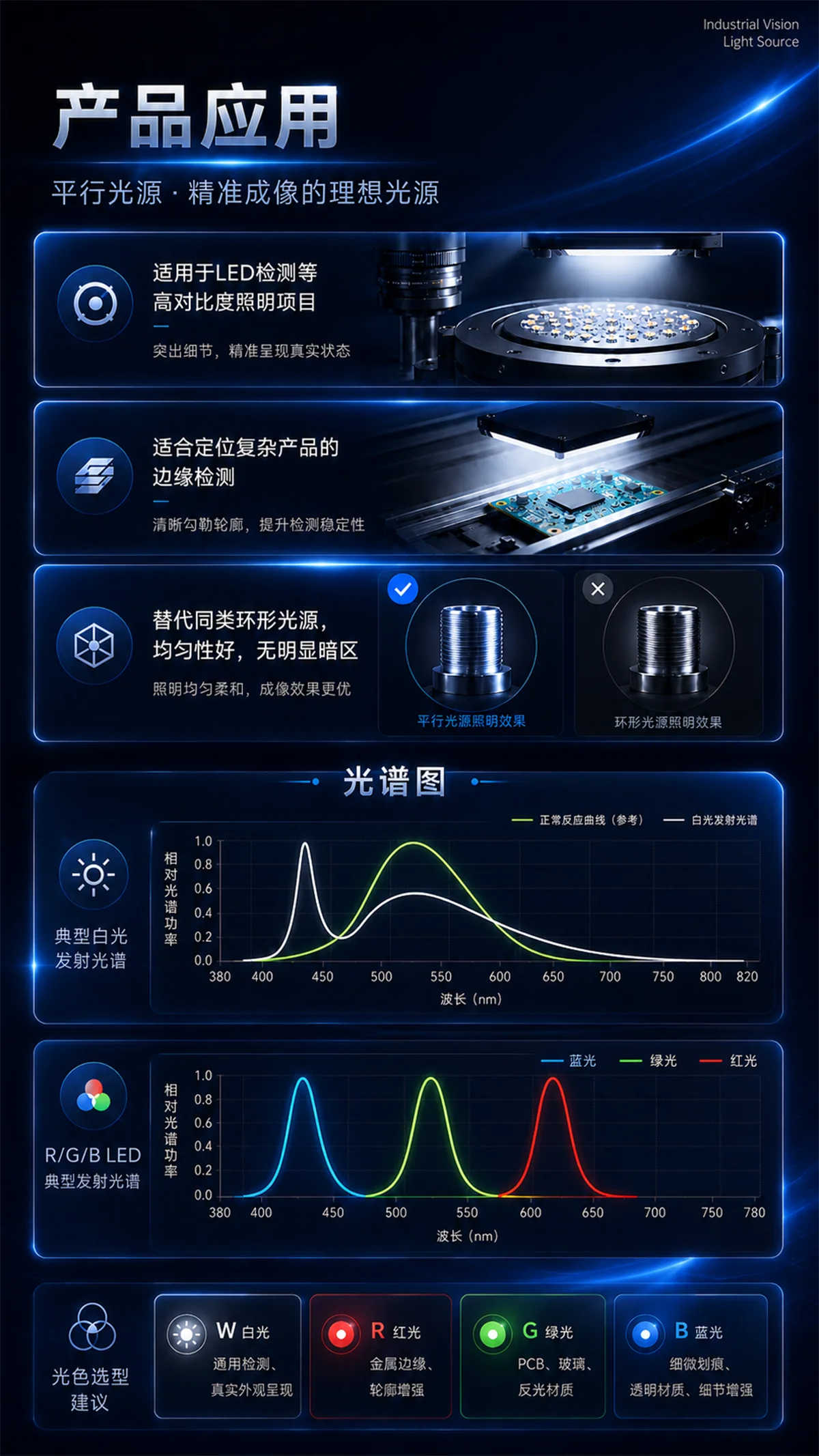

光源颜色选择

红光

适用于大多数金属件、五金件和不透明工件的轮廓检测，通常具有较好的相机响应和稳定性。

绿光

适用于需要较高边缘识别效果的精密尺寸检测，也可根据相机响应和工件材料选择。

蓝光

波长较短，适合微小结构、细小边缘及部分高精度轮廓检测项目。

白光

适合材料种类较多、需要自然照明效果或需要观察工件整体外观的检测项目。

具体颜色仍需根据工件材质、表面状态、相机响应及现场环境进行测试。

典型应用

• 精密五金件外形轮廓检测
• 冲压件边缘和尺寸测量
• 连接器针脚间距检测
• 轴类零件外径检测
• 孔径、孔距和槽宽测量
• 密封圈和垫片轮廓检测
• 电子元件外形尺寸检测
• 精密零件缺口和毛刺检测
• 产品边缘定位与方向识别
• 自动化生产线在线尺寸检测

如何选择合适的型号

1. 检测视野：光束直径应覆盖完整检测区域，并预留一定的安装和调试余量。
2. 镜头工作距离：不同型号具有不同的推荐工作距离，需要与远心镜头的实际安装距离相匹配。
3. 被测工件尺寸：小型精密零件可选择35mm或60mm规格，较大工件可选择100mm、145mm、189mm或265mm规格。
4. 设备安装空间：转角式结构适合垂直空间有限或需要将光源主体安装在侧面的视觉设备。
5. LED颜色：应根据工件材料、颜色、透光性以及工业相机的光谱响应选择红光、绿光、蓝光或白光。

需要匹配远心镜头时，可使用POMEAS远心镜头选型工具辅助确认视野、倍率和工作距离。

常见问题 FAQ

转角平行光源与普通背光源有什么区别？

普通背光源主要提供漫射照明，光线会从多个方向照射工件。转角平行光源的光线方向更加一致，可减少边缘模糊和边界效应，更适合精密轮廓及尺寸检测。

为什么建议搭配远心镜头使用？

远心镜头适合尺寸测量和轮廓检测。与平行光源配合后，可以获得更加清晰稳定的工件边缘，并充分发挥远心镜头的景深和远心成像特性。

如何确定需要多大的光束直径？

光束直径需要大于实际检测视野。例如检测视野约为90mm时，建议优先选择100mm或更大规格，并预留一定的安装余量。

是否所有型号的工作距离都一样？

不一样。不同光束直径型号对应不同的推荐工作距离，不能只根据光束直径选型，还需要同时确认镜头和设备的实际安装距离。

可以用于在线自动化检测吗？

可以。产品可以与工业相机、远心镜头、视觉控制器和自动化机构集成，用于在线轮廓检测、尺寸测量及视觉定位。

是否可以提供定制规格？

光束直径、LED颜色、安装结构和控制方式是否可以定制，需要根据具体检测要求确认。建议提供工件图片、检测视野、工作距离和安装空间进行评估。

延伸阅读

• A3：机器视觉照明设计需要考虑的关键因素
• EMVA：机器视觉基础、照明与光学系统资料

选型与询价

不确定如何选择光束直径、工作距离或LED颜色时，请提供被测产品图片、检测项目、检测视野、镜头工作距离、工业相机和镜头型号、设备安装空间、所需光源颜色及采购数量。

我们将根据实际检测要求推荐合适的转角平行光源型号。您也可以通过联系我们提交选型与报价需求。
