24V机器视觉LED条形光源大视野均匀照明

产品介绍

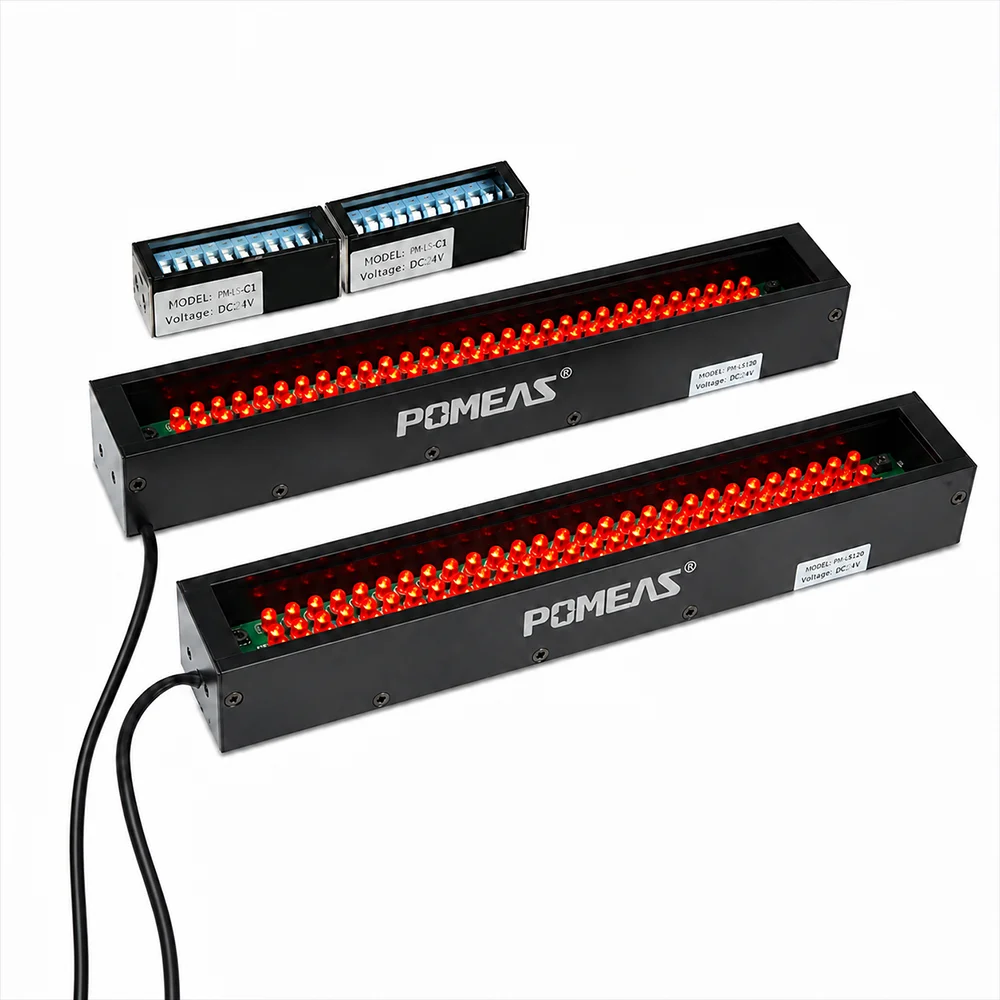

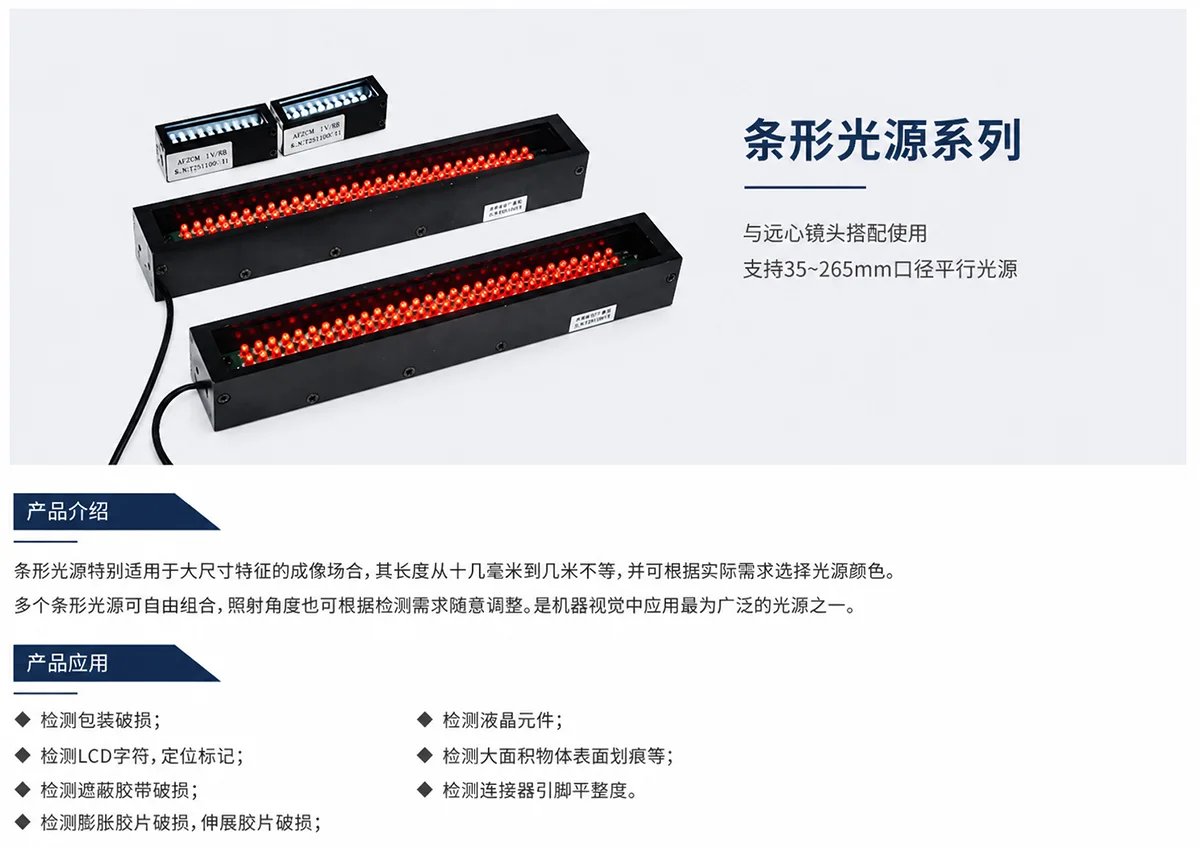

POMEAS 机器视觉LED条形光源 是一款面向工业自动化检测和机器视觉成像的照明产品。光源采用大角度贴片式LED，可在较宽、较长或大面积检测区域内提供稳定照明，适合大视野及中高角度照射。

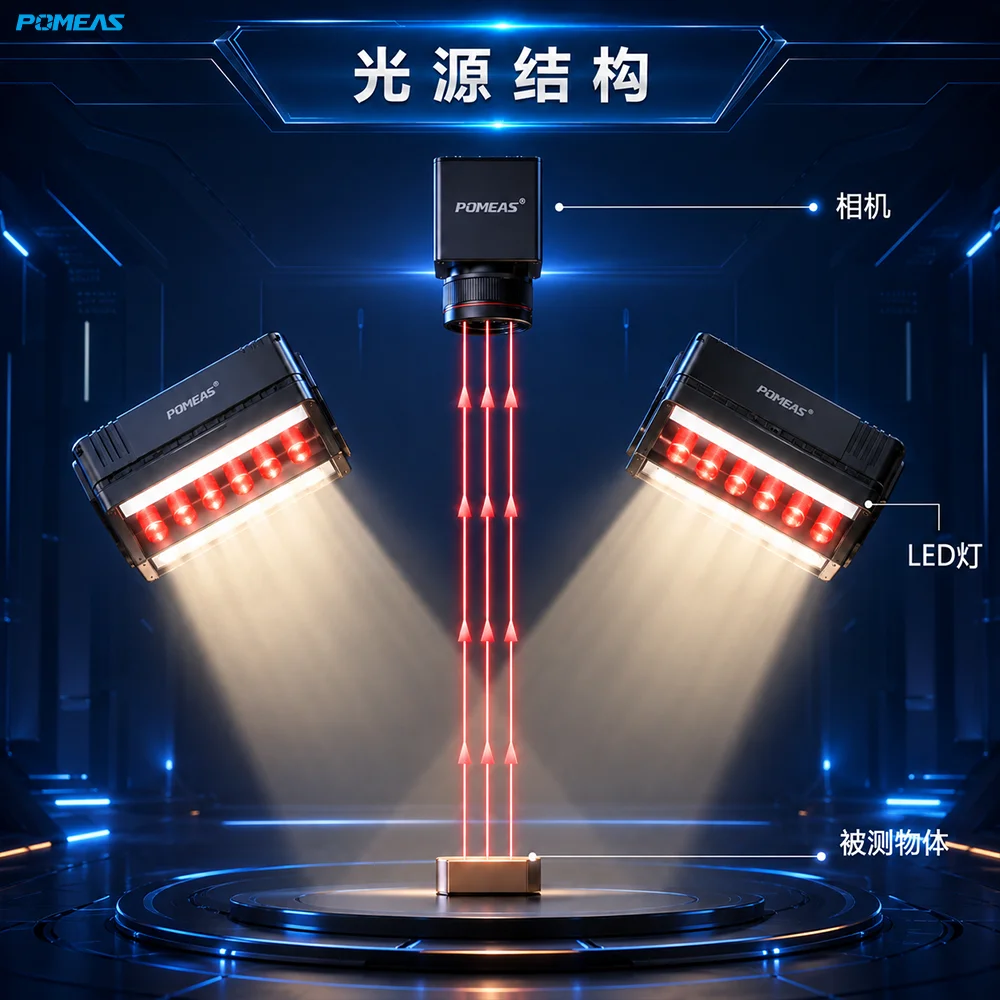

检测时，条形光源可安装在 工业相机 两侧、上方或不同方向。多个条形光源能够自由组合，并可根据产品结构、检测视野和工作距离调整照射角度，减少单侧照明形成的阴影和局部暗区，使产品轮廓、字符、边缘及表面缺陷更加清晰。

产品采用24V DC供电，提供GL-14和GL-34两个系列，以及50mm、100mm、150mm、200mm、250mm和300mm等多种标准长度。标准提供红光、白光和蓝光，并可根据项目需求选择绿光、红外光及紫外光，适用于包装、电子元件、LCD、连接器和大面积产品表面检测。

主要特点

大视野照明

长条形发光结构能够覆盖较宽或较长的检测区域，适合大尺寸工件、长条形零件和连续输送产品的视觉成像。

光照稳定均匀

采用大角度贴片式LED，使光线覆盖范围更广，有助于减少局部过亮、暗区及照明不均匀对图像识别的影响。

支持多光源组合

条形光源既可以单独使用，也可以两组或多组组合，从不同方向照射被测产品，满足复杂结构和不同检测特征的照明需求。

照射角度灵活调整

可根据工业相机位置、被测产品表面结构、检测视野和工作距离调整安装位置及照射方向。

多种尺寸规格可选

提供GL-14和GL-34两个系列，并有50mm至300mm多种标准长度，方便适配不同设备空间和检测视野。

多种光色可选

标准支持红光、白光和蓝光，并可根据产品材质、颜色及缺陷特征选择绿光、红外光或紫外光。

支持项目定制

可根据被测物体特征、工作距离、照射角度、光源颜色和检测视野进行定制。

技术亮点

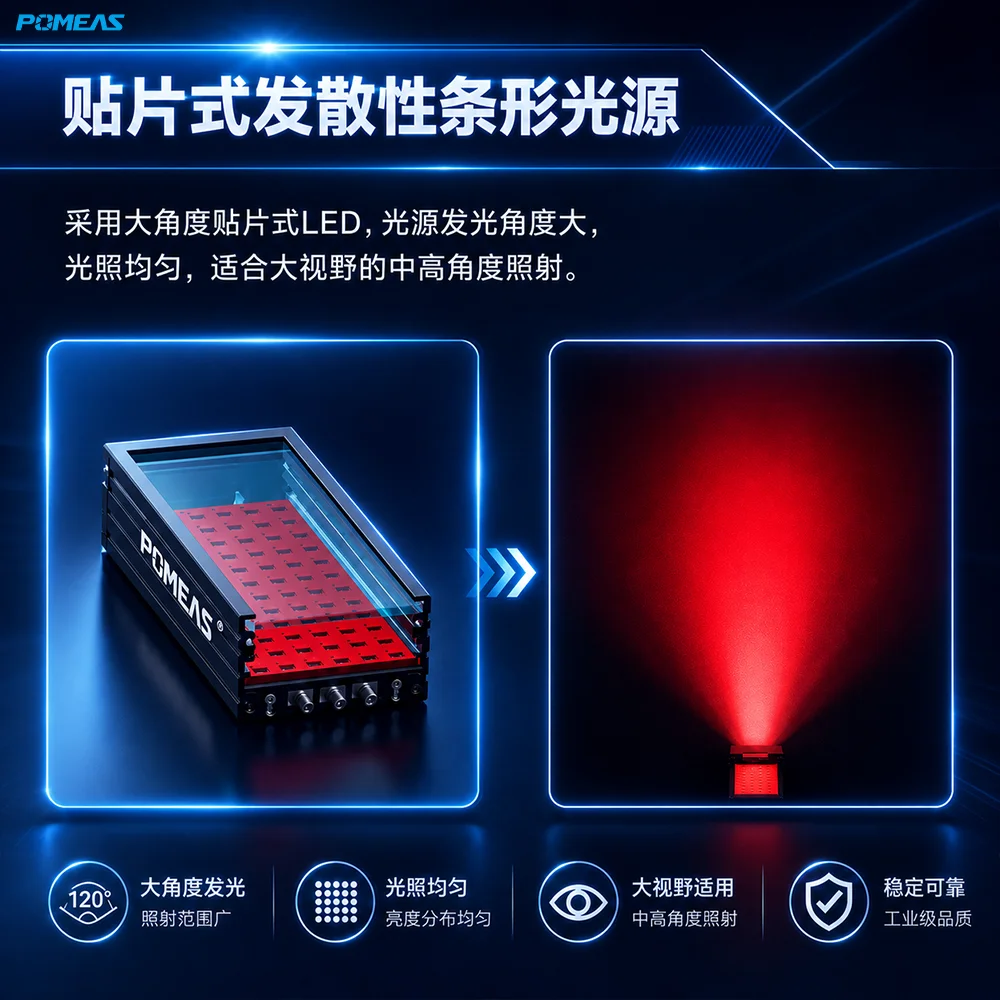

1. 大角度贴片式LED结构

采用大角度贴片式LED，光线覆盖范围较宽，适合大视野的中高角度照射，可为工业相机提供稳定的成像亮度。

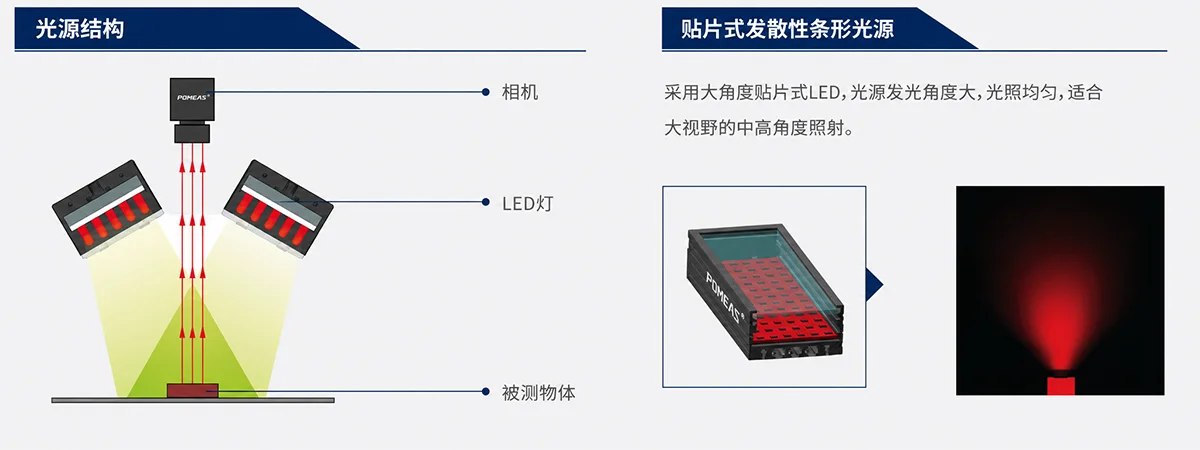

2. 多方向组合照明

多个条形光源可以安装在被测产品的两侧、四周或上方。通过调整不同光源的照射方向，可改善阴影、反光和局部暗区，使检测特征更加突出。

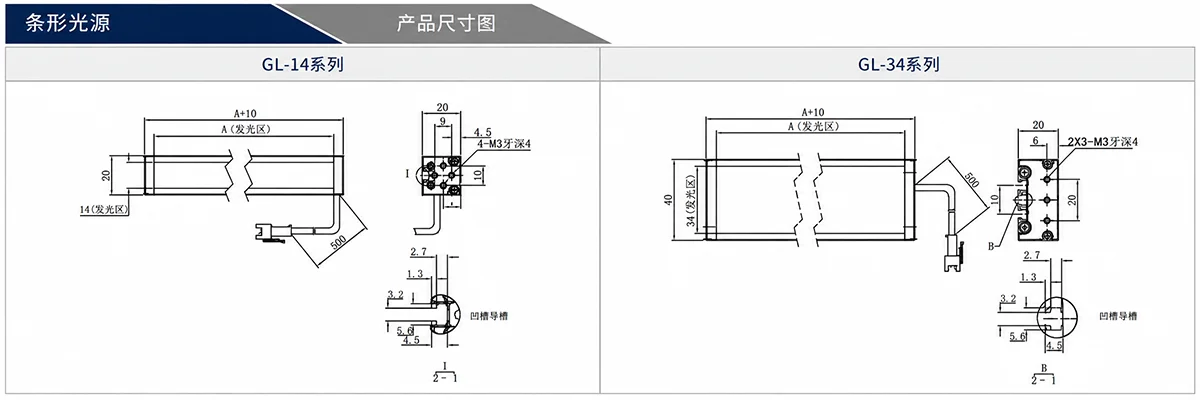

3. 两种结构系列

GL-14系列结构相对紧凑，适合安装空间有限或照明需求适中的设备。

GL-34系列发光区域更宽，可提供更高功率选择，适合较大视野或对照明强度要求较高的检测项目。

4. 多波段照明选择

红光适合轮廓、边缘及部分低对比度特征检测；白光适合一般外观、字符和颜色观察；蓝光可用于部分精细边缘和高反光材料检测。绿光、红外光及紫外光可根据特殊材料和检测特征进行选配。

5. 24V工业供电

产品采用24V DC供电，可搭配 机器视觉光源控制器 使用，方便调节照明亮度，并集成到机器视觉设备和自动化生产线中。

6. 配件配置灵活

可选配漫射板以及1米、3米或5米延长线。漫射板可使照明更加柔和均匀，适合容易产生局部亮点或反光的产品表面。

7. 适合连续工业使用

在约25℃环境下，白色光源以50%亮度连续工作时，预期可靠工作时间可超过30,000小时。实际使用寿命会受到亮度设置、工作温度、散热条件及使用环境影响。

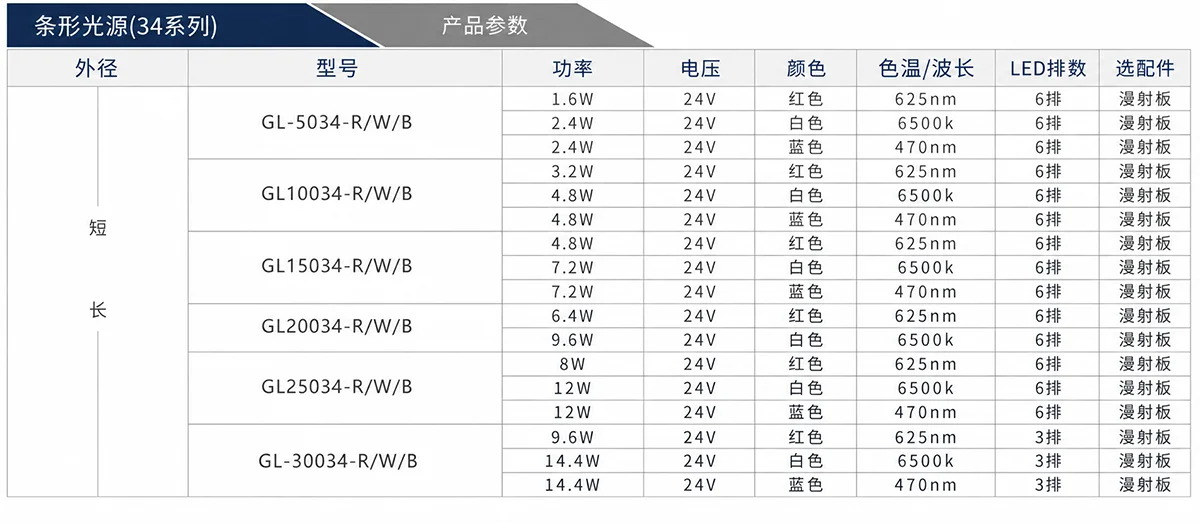

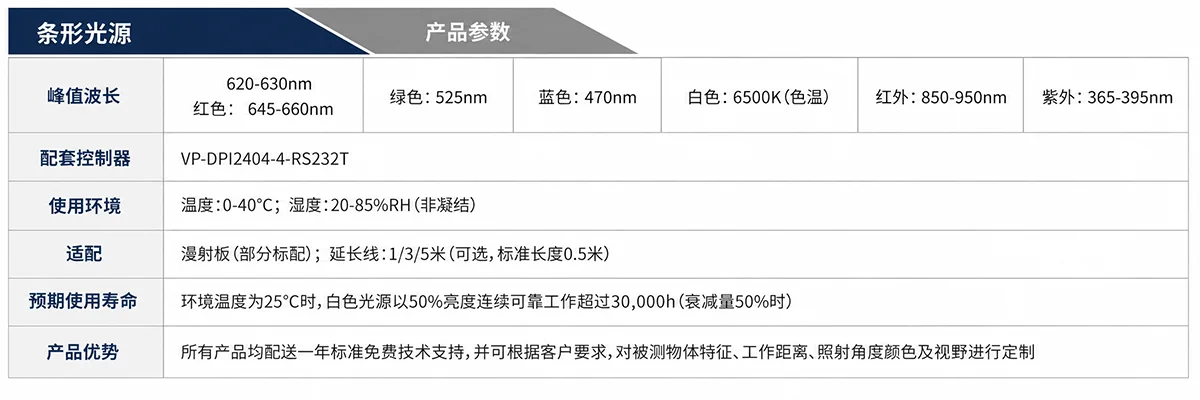

规格参数

典型应用

包装破损检测

检测包装袋、包装盒及包装材料上的破口、缺口、裂纹和边缘异常。

LCD字符及定位标记检测

用于液晶产品字符识别、标记定位、字符完整性和印刷质量检测。

胶带破损检测

检测遮蔽胶带、膨胀胶片及伸展胶片的破损、缺口、断裂和位置偏移。

液晶元件检测

用于液晶元件的外观、轮廓、装配位置及表面异常检测。

大面积表面缺陷检测

检测金属、塑料、玻璃及其他大面积产品表面的划痕、污点、凹坑和异物。

连接器引脚检测

用于连接器引脚的平整度、排列状态、缺失、弯曲和位置偏移检测。

电子元件外观检测

检测电子元件的边缘、轮廓、字符、装配状态及表面缺陷。

自动化定位与识别

可配合工业相机和视觉软件，用于自动化生产线中的产品定位、方向识别和状态判断。更多实际检测方案可参考 POMEAS机器视觉应用案例 。

选型建议

选择条形光源时，建议提供被测产品照片、材质、颜色、检测特征、缺陷类型、相机视野、工作距离、安装空间、曝光时间及生产节拍等信息。

对于高反光、曲面或表面不平整的产品，还需要评估光源安装方向、照射角度、波长以及是否加装漫射板。有关照明方向、表面反射、环境光和波长等通用因素，可参考 A3机器视觉照明设计指南 。

根据以上信息，可以进一步确定光源系列、长度、功率、光色、安装角度以及是否需要漫射板。建议在正式选型前使用实际样品进行照明测试。

常见问题（FAQ）

1. GL-14系列和GL-34系列有什么区别？

GL-14系列结构相对紧凑，适合安装空间有限或照明强度需求适中的设备。GL-34系列发光区域更宽，可提供更高功率选择，更适合较大视野或需要更强照明的检测项目。

2. 条形光源可以多个组合使用吗？

可以。多个条形光源可以安装在产品两侧、四周或不同角度位置。组合照明能够减少阴影和局部暗区，并突出产品轮廓、字符、边缘及表面缺陷。

3. 如何选择红光、白光和蓝光？

白光适合一般外观、字符和颜色观察；红光常用于轮廓、边缘及部分低对比度特征检测；蓝光适合部分精细边缘和高反光材料检测。具体光色建议结合实际样品测试后确定。

4. 是否支持绿光、红外光和紫外光？

支持。除标准红光、白光和蓝光外，可根据检测对象和项目要求选择绿光、红外光或紫外光。特殊波段建议在下单前确认交期和规格。

5. 漫射板有什么作用？

漫射板能够使光线更加柔和均匀，减少LED灯珠形成的局部亮点和产品表面反光，但可能会降低部分照明亮度。高反光或表面不平整产品建议进行加装漫射板的对比测试。

6. 产品采用什么电压？

产品采用24V DC供电，应搭配符合要求的机器视觉光源控制器使用。安装前需要确认控制器输出电压、通道功率和接口方式。

7. 标准提供哪些长度？

标准长度包括50mm、100mm、150mm、200mm、250mm和300mm。实际选型应根据检测视野、设备空间及照明距离确定。

8. 可以定制尺寸和光色吗？

可以。可根据检测视野、安装空间、工作距离、照射角度、产品材质和缺陷类型定制光源尺寸、光色及相关配置。

9. 条形光源是否适合长时间连续工作？

适合工业自动化设备连续使用。为延长使用寿命，应保持良好散热，避免长期超过建议亮度运行，并尽量控制工作环境温度。

10. 下单前需要提供哪些资料？

建议提供产品照片、检测样品、视野尺寸、工作距离、相机型号、检测速度、安装空间及需要识别的缺陷类型，以便匹配合适的条形光源规格。
