Régler manuellement le grossissement tout en transmettant sa position au système

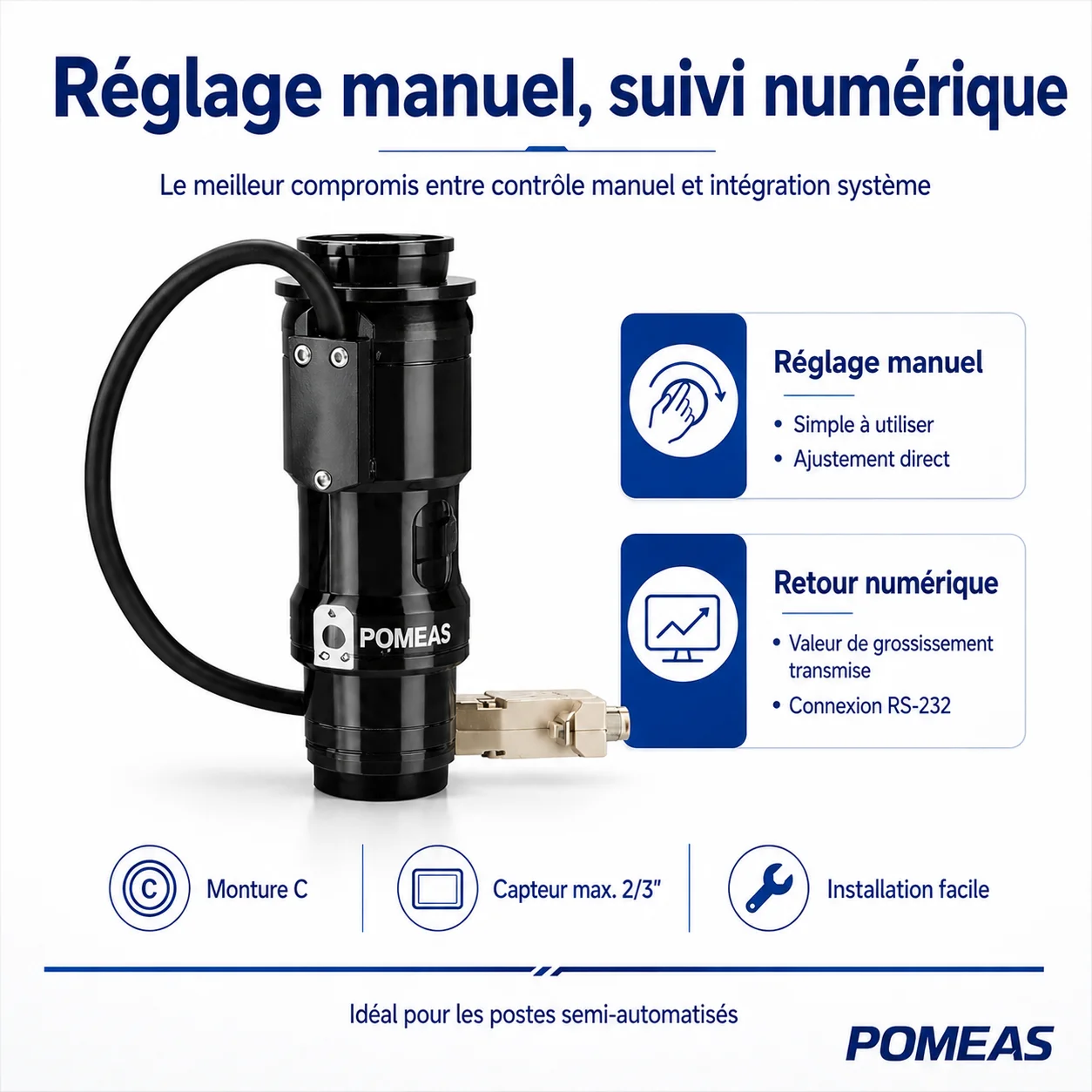

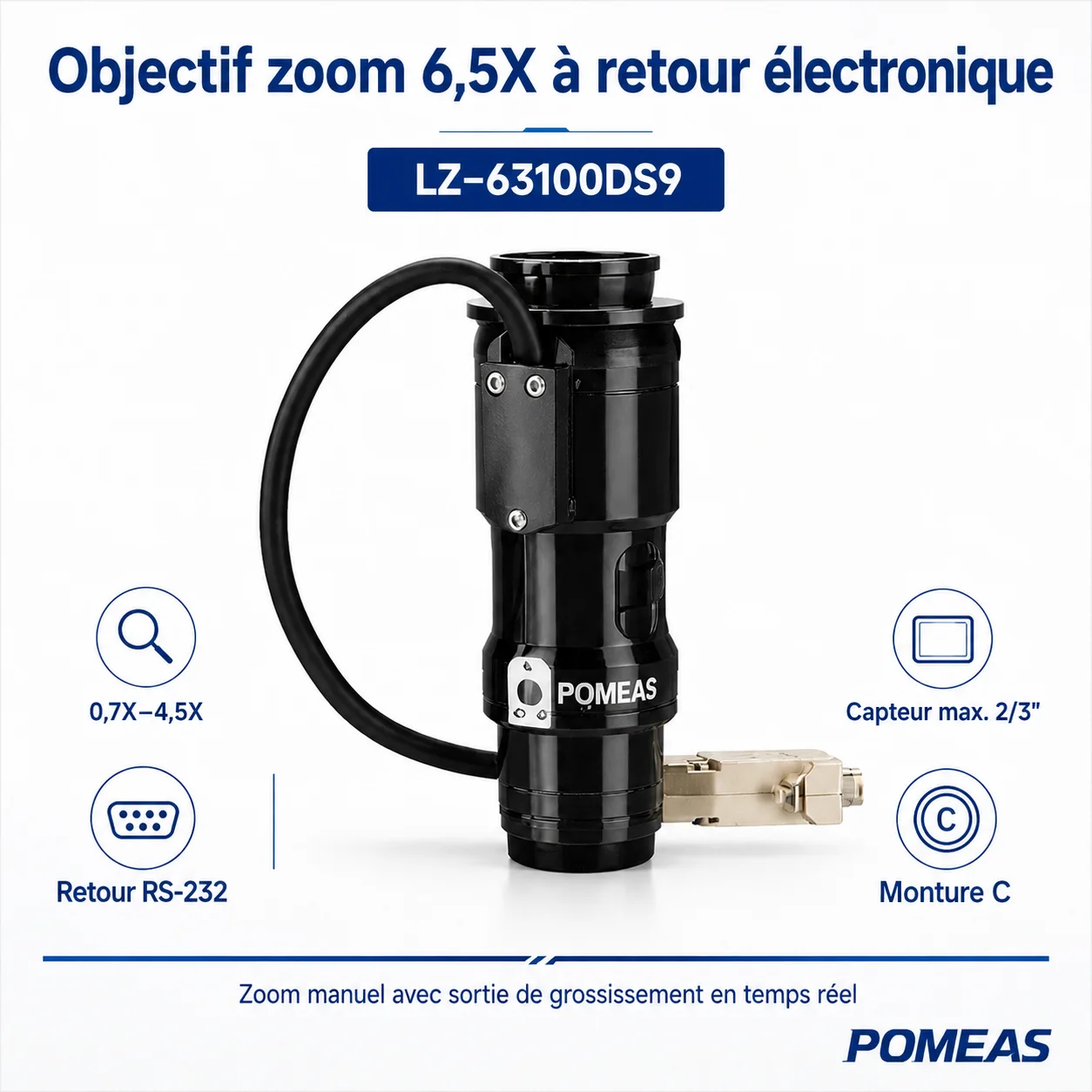

Le LZ-63100DS9 est un objectif zoom manuel 6,5X destiné aux systèmes de vision industrielle qui doivent connaître le réglage optique utilisé pendant l’inspection.
L’opérateur règle directement le grossissement entre 0,7X et 4,5X. Un dispositif électronique intégré transmet ensuite l’information de grossissement vers un PC ou un contrôleur par l’intermédiaire d’une interface RS-232.
Cette combinaison conserve la simplicité d’une commande manuelle tout en ajoutant une fonction numérique utile pour la vérification des réglages, la traçabilité des recettes et l’intégration logicielle.
Comment fonctionne le retour de grossissement RS-232 ?

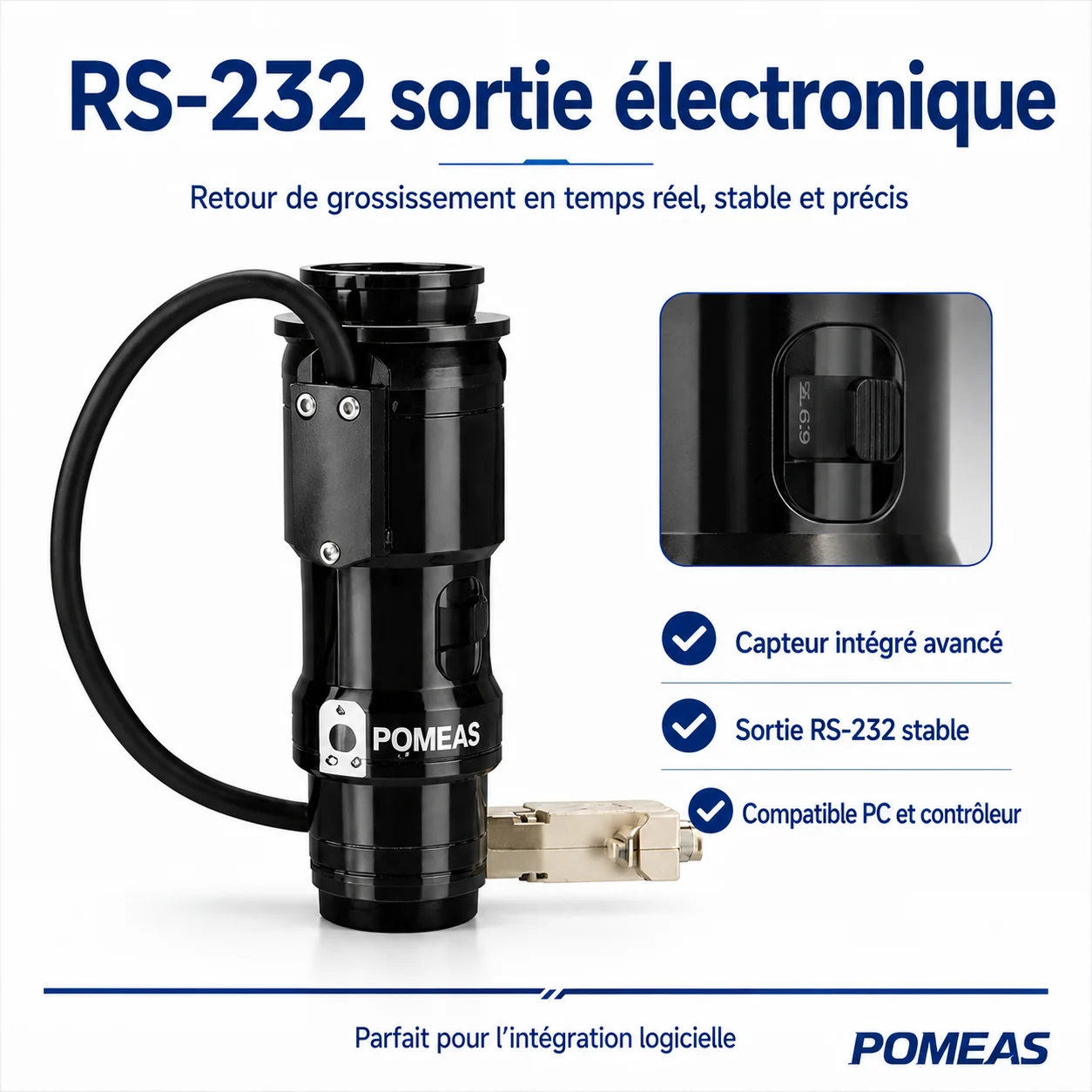

La liaison RS-232 ne déplace pas l’optique. Elle transmet au système l’information correspondant au réglage sélectionné manuellement par l’opérateur.
Pourquoi transmettre le grossissement au logiciel ?
Vérifier le réglage sélectionné
Le système peut vérifier que l’opérateur a sélectionné le grossissement prévu pour le produit ou l’étape d’inspection en cours.
Associer l’optique à une recette
Chaque produit ou zone peut utiliser un grossissement prédéfini. Le logiciel peut associer l’information reçue à une recette de contrôle.
Enregistrer les conditions optiques
Le grossissement utilisé peut être enregistré avec les résultats d’inspection afin d’améliorer la traçabilité du processus.
Réduire les erreurs opérateur
Le retour électronique permet de détecter plus facilement un réglage différent de celui attendu avant le lancement du contrôle.
À quoi sert le positionnement mécanique indexé ?
Retrouver un réglage prédéfini
Sur un zoom manuel entièrement continu, il peut être difficile de retrouver exactement la même position après plusieurs changements.

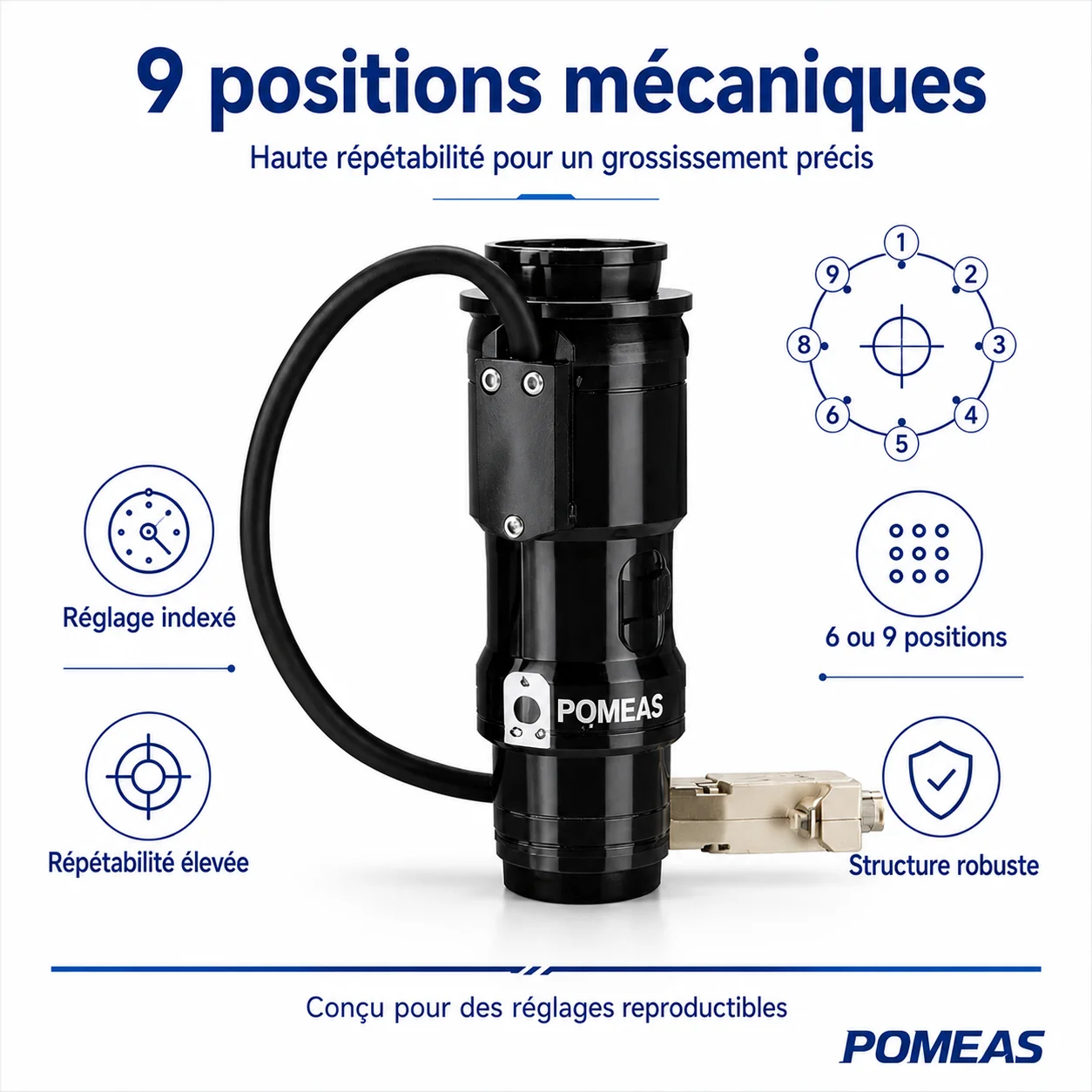

Le mécanisme indexé facilite le retour à des positions mécaniques prédéfinies et améliore la reproductibilité des réglages.
Alterner entre plusieurs contrôles
Cette fonction est particulièrement utile lorsqu’un même poste doit inspecter plusieurs produits, plusieurs dimensions de composants ou plusieurs zones avec des champs de vision différents.
L’opérateur peut changer de position, tandis que le système vérifie électroniquement le réglage utilisé.
Du champ global à l’inspection détaillée
La plage de 0,7X à 4,5X permet d’utiliser le même objectif pour rechercher une zone, puis examiner des détails plus petits.
| Grossissement | Champ indiqué avec capteur 2/3″ | Profondeur de champ | Résolution indiquée | Utilisation typique |
|---|---|---|---|---|
| 0,7X | 15,71 × 12,57 × 9,43 mm | 1,90 mm | 11,18 μm | Recherche de zone et vue générale |
| 1,5X | 7,33 × 5,87 × 4,40 mm | 0,44 mm | 5,59 μm | Observation intermédiaire |
| 3,0X | 3,67 × 2,93 × 2,20 mm | 0,16 mm | 3,95 μm | Inspection de petits composants |
| 4,5X | 2,44 × 1,96 × 1,47 mm | 0,10 mm | 3,95 μm | Inspection détaillée localisée |
Quelle caméra industrielle peut être utilisée ?
Capteur jusqu’au format 2/3″
Le format de capteur maximal indiqué est 2/3″. Les formats 1/2″ et 1/3″ peuvent également être utilisés.
À grossissement identique, un capteur plus petit produit un champ observé plus réduit.
Monture C
La connexion optique utilise une monture C, couramment employée sur les caméras industrielles CCD et CMOS.
La sélection finale doit également prendre en compte la résolution, la taille des pixels, le champ demandé et la distance de travail disponible.
Distance de travail
La distance de travail nominale indiquée dans le tableau des paramètres est de 87±2 mm.
Si l’espace disponible est très différent, une autre configuration optique peut être nécessaire.
Connexion RS-232
Le PC ou le contrôleur doit disposer d’une interface RS-232 compatible ou d’un convertisseur approprié.
Le protocole, le brochage et les paramètres de communication doivent être vérifiés dans la documentation technique correspondante.
Pour quels projets le LZ-63100DS9 est-il particulièrement adapté ?
Postes semi-automatisés
L’opérateur règle manuellement l’optique, tandis que le logiciel vérifie ou enregistre le grossissement sélectionné.
Contrôle de PCB
Un même poste peut utiliser plusieurs grossissements pour localiser une zone, puis vérifier les composants, les soudures ou les défauts locaux.
Composants électroniques
Convient aux contrôles nécessitant plusieurs champs de vision prédéfinis pour différents composants, tailles ou étapes de vérification.
Semi-conducteurs
Peut être intégré à des postes d’observation et d’inspection lorsque le champ, la résolution et la distance de travail correspondent au projet.
Gestion de recettes
Chaque recette de contrôle peut être associée à un réglage optique défini et vérifié avant l’inspection.
Traçabilité du processus
Le retour numérique permet d’enregistrer les conditions optiques utilisées avec les résultats de contrôle.
Objectif manuel standard, version RS-232 ou zoom motorisé ?
Zoom manuel standard
- Réglage direct par l’opérateur
- Pas de retour électronique
- Structure plus simple
- Adapté à l’observation manuelle classique
LZ-63100DS9
- Réglage manuel
- Retour électronique RS-232
- Positionnement mécanique indexé
- Adapté aux postes semi-automatisés
Zoom motorisé
- Réglage entraîné par un moteur
- Commande à distance possible
- Adapté aux changements automatiques
- Intégration complète dans l’automatisation
Quand choisir cette version avec retour électronique ?
Choisissez le LZ-63100DS9 si :
- Le grossissement est ajusté manuellement
- Le logiciel doit connaître le réglage sélectionné
- Plusieurs positions doivent être retrouvées régulièrement
- Le processus exige une meilleure traçabilité
- Le système utilise une caméra jusqu’à 2/3″
- La caméra utilise une monture C
- La distance de travail est proche de 87 mm
Choisissez une autre solution si :
- Le logiciel doit modifier automatiquement le grossissement
- Un moteur doit entraîner l’optique
- Une fonction autofocus est nécessaire
- Le capteur est supérieur au format 2/3″
- Un éclairage coaxial intégré est indispensable
- Une optique télécentrique est requise pour la mesure
- Le retour RS-232 n’apporte aucune valeur au projet
Produits et guides associés
Consultez les contenus suivants pour comparer les différentes méthodes de réglage et compléter votre système de vision.
FAQ sur l’objectif zoom avec retour RS-232
Le grossissement peut-il être commandé par RS-232 ?
Non. La liaison RS-232 transmet l’information de grossissement au système. Le réglage optique reste manuel.
Quelle est la différence avec un objectif zoom motorisé ?
Un objectif motorisé modifie le grossissement à l’aide d’un moteur. Le LZ-63100DS9 est réglé manuellement, mais il transmet électroniquement la position de grossissement.
À quoi sert le positionnement mécanique indexé ?
Il facilite le retour à des réglages prédéfinis et améliore la répétabilité lorsque l’opérateur change régulièrement de grossissement.
Le LZ-63100DS9 peut-il être connecté à un PC ?
Oui. La documentation indique une sortie RS-232 adaptée à la connexion avec une interface PC correspondante et au développement logiciel.
Est-il compatible avec une caméra 2/3″ ?
Oui. Le format maximal indiqué est 2/3″. Les formats 1/2″ et 1/3″ peuvent également être utilisés.
Est-il adapté à l’inspection de PCB ?
Il peut convenir lorsque son champ, sa distance de travail et sa résolution correspondent au projet. Le retour de grossissement aide le logiciel à vérifier le réglage utilisé pour chaque étape.
Combien de positions mécaniques sont disponibles ?
La documentation mentionne des versions à 6 ou 9 positions. La configuration exacte doit être confirmée selon la version commandée.
Quelles informations faut-il fournir pour la sélection ?
Envoyez le modèle de la caméra, le format du capteur, le champ souhaité, la distance de travail, les grossissements à utiliser et une photo de l’échantillon.
Avez-vous réellement besoin du retour RS-232 ?
Envoyez le modèle de votre caméra, le nombre de réglages utilisés et une brève description du processus. Nous pouvons vous aider à déterminer si une version manuelle standard, une version avec retour électronique ou un zoom motorisé est la solution la plus adaptée.
