Observer une zone complète, puis vérifier les détails sans changer d’objectif
Le LZ-63100 est un objectif zoom manuel conçu pour les systèmes de vision industrielle utilisant une caméra à monture C avec un capteur jusqu’au format 2/3″.
Sa plage de grossissement de 0,7X à 4,5X permet à l’opérateur de commencer par une vue générale, puis d’augmenter progressivement le grossissement afin d’observer une zone plus petite avec davantage de détails.
Ce modèle se distingue principalement par sa structure compacte, son réglage manuel direct et son adaptation aux postes d’inspection dans lesquels le changement de grossissement n’a pas besoin d’être commandé à distance.
Que signifient réellement le grossissement, le champ et la profondeur de champ ?

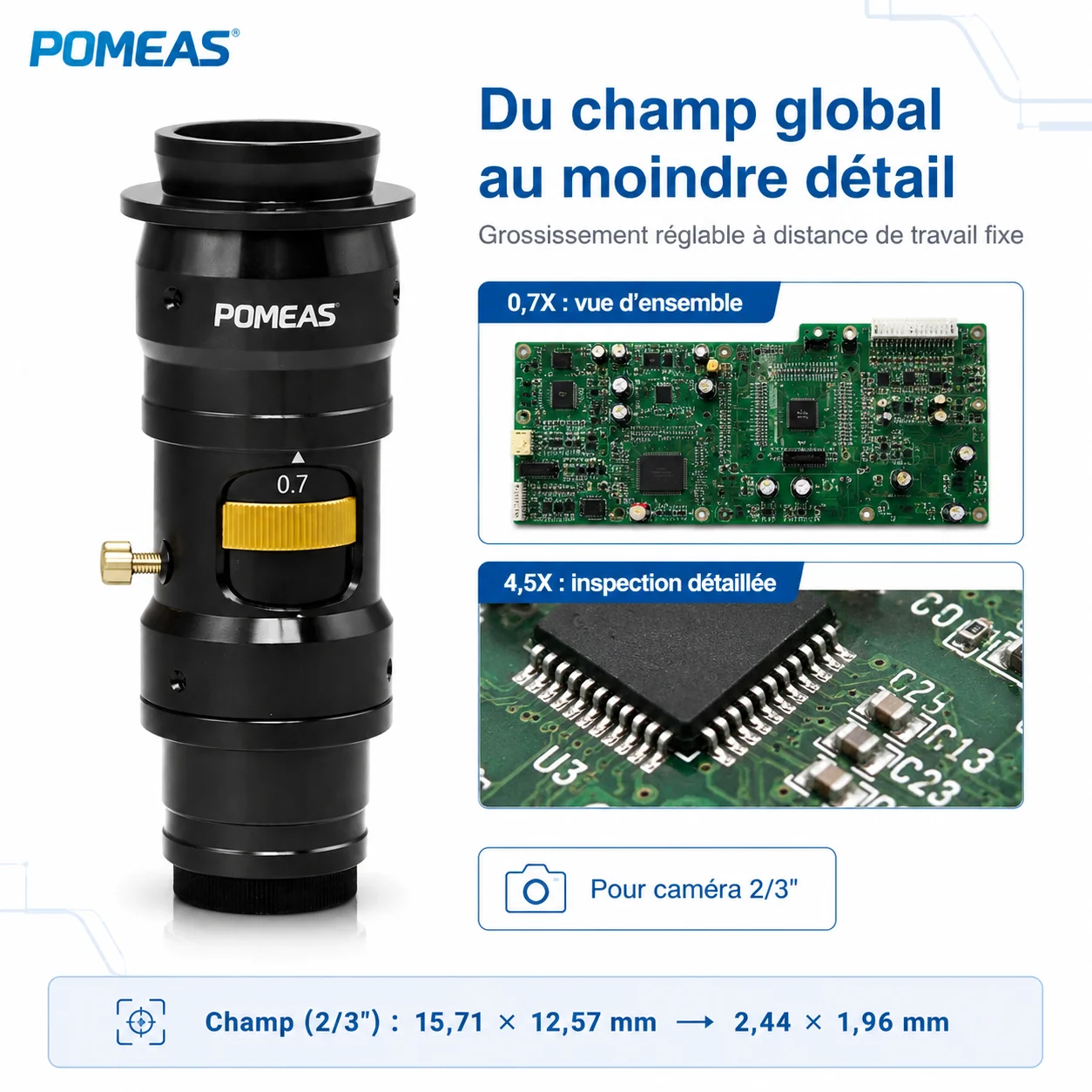

À faible grossissement
À 0,7X, l’objectif observe une zone relativement large. Ce réglage convient à la recherche d’une pièce, au positionnement initial et à l’observation générale d’un circuit ou d’un assemblage.
Avec un capteur 2/3″, la fiche technique indique un champ de 15,71 × 12,57 × 9,43 mm.
À fort grossissement
À 4,5X, le champ observé devient plus petit, ce qui facilite l’examen de composants, de broches, de soudures, de contours ou de défauts localisés.
Avec un capteur 2/3″, la fiche technique indique un champ de 2,44 × 1,96 × 1,47 mm.
Profondeur de champ
La profondeur de champ diminue lorsque le grossissement augmente. Elle passe de 1,90 mm à 0,7X à environ 0,10 mm à 4,5X.
La hauteur de la pièce et la stabilité mécanique doivent donc être davantage contrôlées aux forts grossissements.
Résolution optique
La résolution indiquée évolue de 11,18 μm à faible grossissement jusqu’à 3,95 μm aux grossissements supérieurs.
Cette valeur décrit la performance optique indiquée dans la fiche technique. Elle ne correspond pas directement à la précision finale de mesure.
Comparaison de quatre niveaux de grossissement
Ce tableau permet de comprendre rapidement comment évoluent le champ, la profondeur de champ et la résolution lorsque le grossissement augmente.
| Grossissement | Champ indiqué avec capteur 2/3″ | Profondeur de champ | Résolution indiquée | Utilisation typique |
|---|---|---|---|---|
| 0,7X | 15,71 × 12,57 × 9,43 mm | 1,90 mm | 11,18 μm | Vue générale et recherche de zone |
| 1,5X | 7,33 × 5,87 × 4,40 mm | 0,44 mm | 5,59 μm | Observation intermédiaire |
| 3,0X | 3,67 × 2,93 × 2,20 mm | 0,16 mm | 3,95 μm | Inspection de petits composants |
| 4,5X | 2,44 × 1,96 × 1,47 mm | 0,10 mm | 3,95 μm | Inspection détaillée localisée |

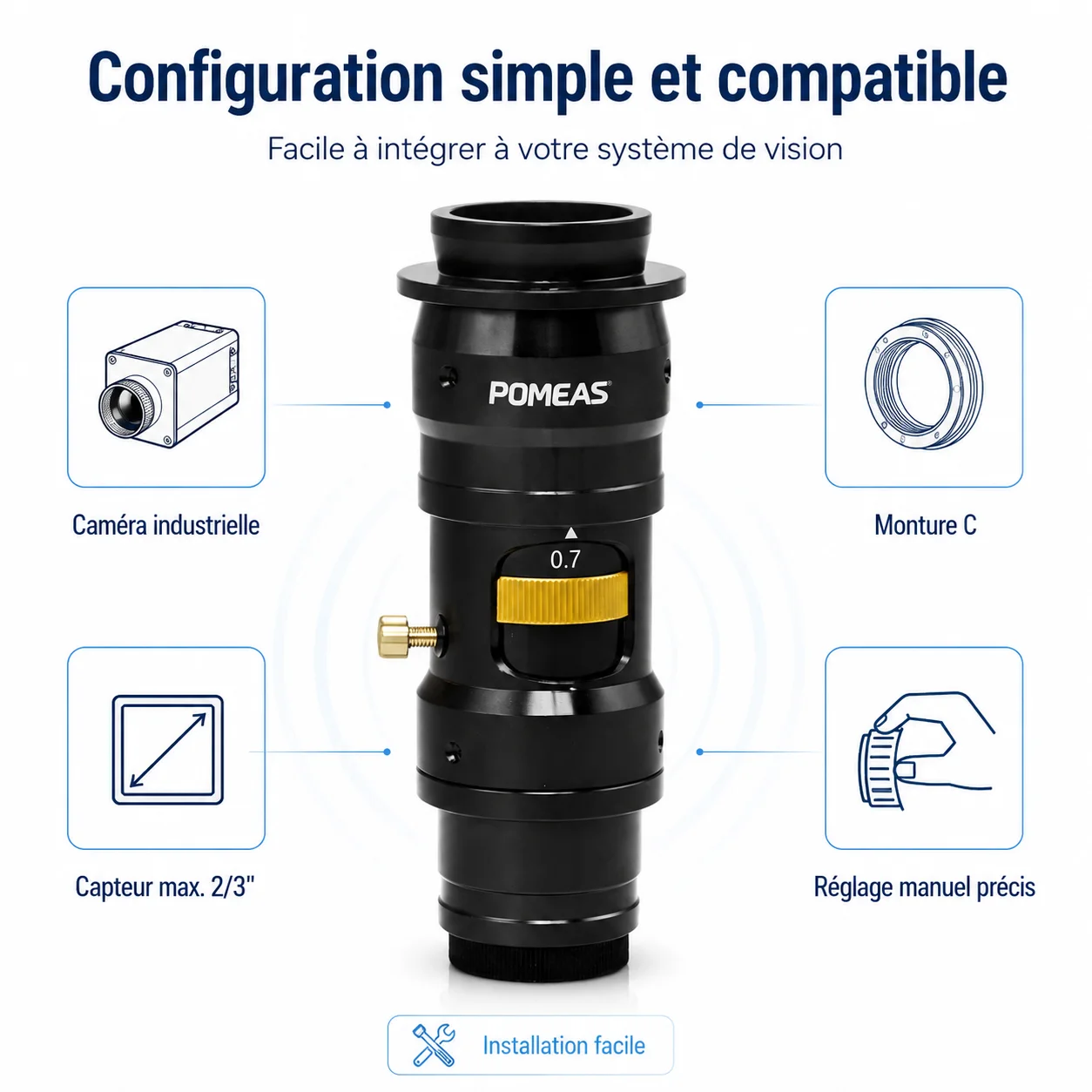

Quelle caméra industrielle peut être utilisée ?
Format de capteur
Le LZ-63100 accepte les capteurs jusqu’au format 2/3″. Il peut également être utilisé avec des capteurs 1/2″ ou 1/3″.
À grossissement identique, un capteur plus petit produit un champ observé plus réduit.
Interface caméra
L’objectif utilise une monture C, couramment employée sur les caméras industrielles CCD et CMOS.
La compatibilité ne doit toutefois pas être jugée uniquement par le type de monture. Le capteur, le champ demandé, la résolution et la distance de travail doivent être vérifiés ensemble.

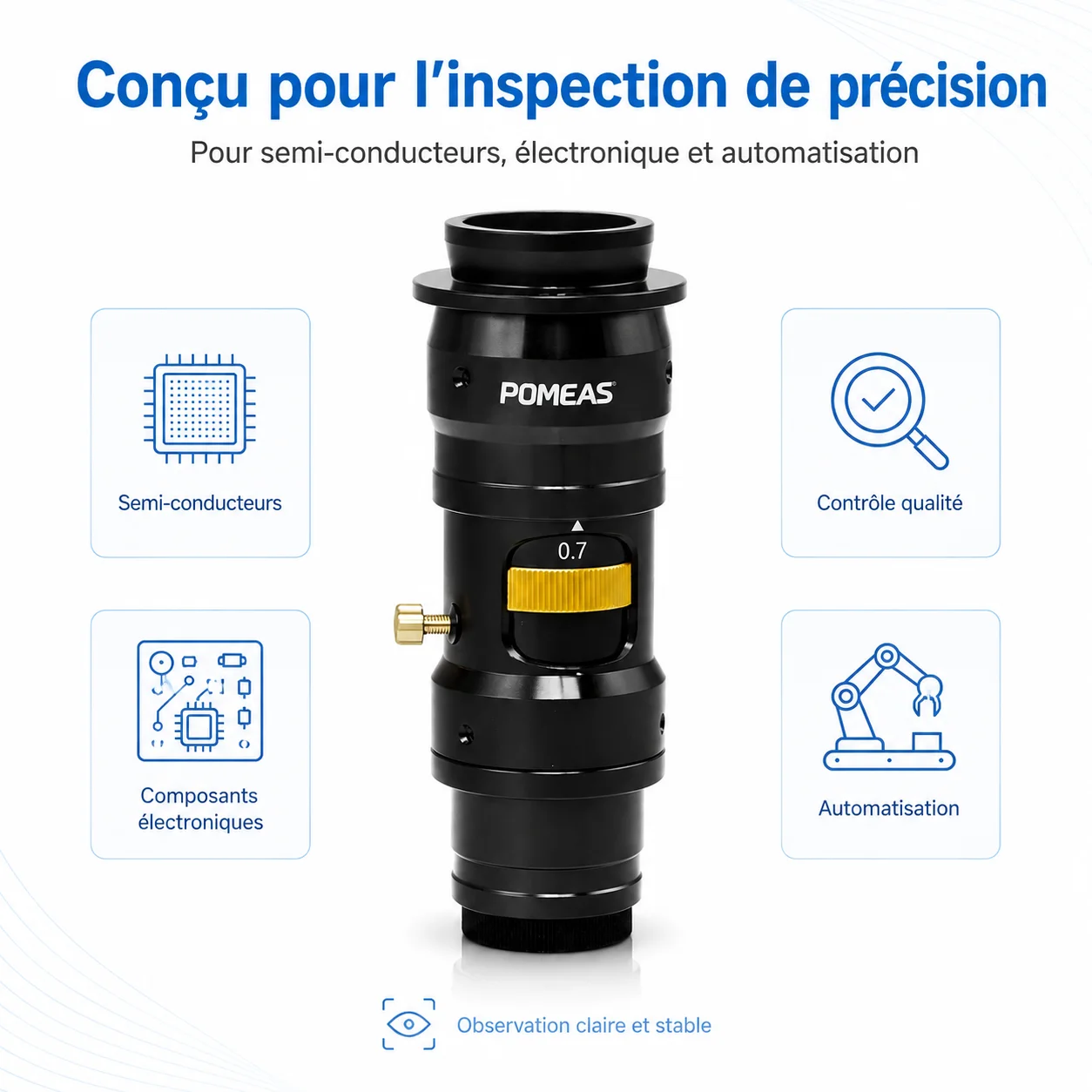

Pour quels projets le LZ-63100 est-il particulièrement adapté ?
Inspection de PCB
Utilisez le faible grossissement pour localiser une zone du circuit, puis augmentez le grossissement pour observer les composants, les soudures ou les défauts localisés.
Composants électroniques
Convient à l’observation de petits composants, de broches, de contours, de positions d’assemblage et de surfaces électroniques.
Semi-conducteurs
Peut être utilisé pour l’observation générale et l’inspection locale de zones correspondant à son champ, à sa résolution et à sa distance de travail.
Postes manuels ou semi-automatiques
Le réglage manuel convient aux postes où un opérateur ajuste ponctuellement le grossissement sans nécessiter de commande électrique ou logicielle.
Dans quels cas faut-il choisir un autre objectif ?
Le LZ-63100 est recommandé si :
- Le capteur de la caméra ne dépasse pas 2/3″
- La caméra utilise une monture C
- Le grossissement est réglé par un opérateur
- La plage 0,7X–4,5X couvre le champ demandé
- La distance de travail est proche de 87 mm
- Une structure compacte est nécessaire
Un autre modèle est préférable si :
- Le grossissement doit être commandé à distance
- Le système exige un objectif zoom motorisé
- Le capteur est supérieur au format 2/3″
- Un éclairage coaxial intégré est nécessaire
- Le rapport de grossissement demandé dépasse 6,5:1
- La mesure exige une optique télécentrique
Comment vérifier si cet objectif convient à votre projet ?
Produits et guides associés
Consultez les contenus suivants si votre projet nécessite une autre méthode de réglage, un éclairage différent ou une optique destinée à la mesure.
FAQ sur l’objectif zoom manuel LZ-63100
Le LZ-63100 est-il un objectif zoom motorisé ?
Non. Le réglage du grossissement de 0,7X à 4,5X est manuel. Il convient aux postes où l’opérateur ajuste directement le grossissement.
Peut-il être utilisé avec une caméra 1/2″ ?
Oui. Le format maximal compatible est 2/3″, mais les capteurs 1/2″ et 1/3″ peuvent également être utilisés. Leur champ de vision sera plus petit à grossissement identique.
Le changement de grossissement conserve-t-il la même zone observée ?
Non. Lorsque le grossissement augmente, le champ de vision diminue. Le faible grossissement sert à observer une zone plus large, tandis que le fort grossissement sert à examiner une zone plus petite.
La résolution de 3,95 μm est-elle la précision de mesure ?
Non. Il s’agit de la résolution optique indiquée dans la fiche technique. La précision de mesure finale dépend également de la caméra, des pixels, du champ, de l’éclairage, de la calibration et du logiciel.
Cet objectif convient-il à l’inspection de PCB ?
Il peut convenir lorsque son champ de vision, sa distance de travail et sa résolution correspondent aux dimensions de la carte et des détails à observer.
Quelle information faut-il fournir pour vérifier la compatibilité ?
Le modèle de la caméra, le format du capteur, le champ de vision souhaité, la distance de travail et une photo de l’échantillon permettent d’effectuer une première évaluation.
Vous ne savez pas encore si le LZ-63100 convient ?
Envoyez simplement le modèle de votre caméra ou une photo de la pièce. Il n’est pas nécessaire de disposer de tous les paramètres pour commencer une première vérification.
