Objectif zoom motorisé à double moteur 0,7X–4,5X
Conçu pour les systèmes de vision industrielle, d'inspection et d'automatisation nécessitant un changement de grossissement motorisé, cet objectif offre un rapport de zoom de 6,5:1, un réglage fin motorisé sur 12 mm ainsi qu'une compatibilité avec les caméras jusqu'au format 2/3".
Qu'est-ce que cet objectif zoom motorisé ?

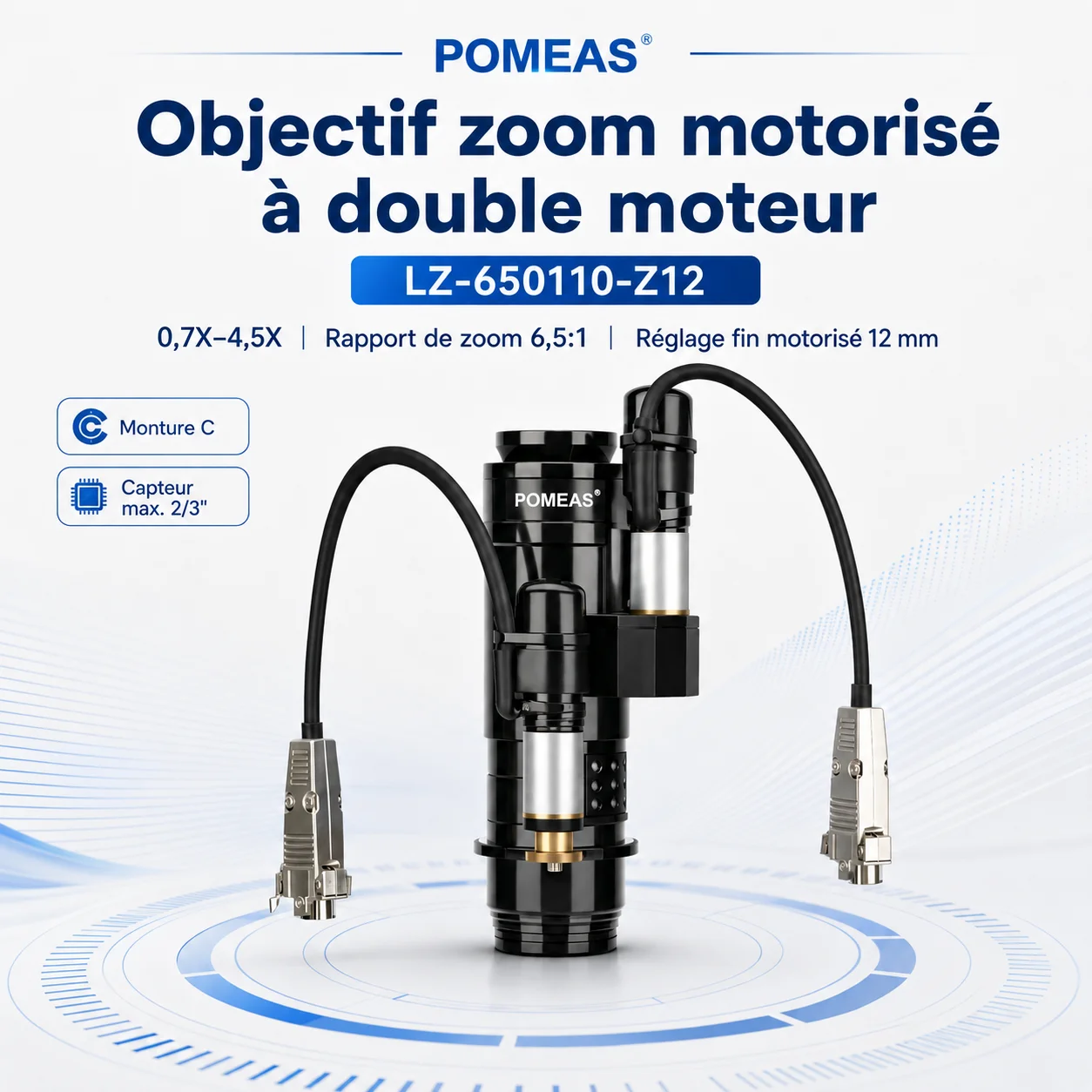

Le LZ-650110-Z12 est un objectif zoom industriel à double moteur. Son grossissement optique peut être réglé de 0,7X à 4,5X, soit un rapport de zoom de 6,5:1.
Le système associe la variation motorisée du grossissement à un dispositif de réglage fin motorisé offrant une course de 0 à 12 mm. Il est particulièrement adapté aux équipements nécessitant un réglage optique automatisé et un repositionnement répétable.
Performances optiques principales
La conception optique est destinée aux applications recherchant une haute résolution, une faible distorsion et une bonne stabilité d'image lors des changements de grossissement.
| Modèle | LZ-650110-Z12 |
|---|---|
| Catégorie | Objectif zoom motorisé à double moteur |
| Grossissement optique | 0,7X–4,5X |
| Rapport de zoom | 6,5:1 |
| Distance de travail | 70–82 mm |
| Capteur compatible maximal | 2/3" |
| Monture caméra | Monture C |
| Mode de zoom | Zoom motorisé |
| Réglage de mise au point | Réglage fin motorisé 12 mm |
Grossissement, résolution et champ de vision
Le tableau suivant reprend les principaux paramètres optiques fournis pour chaque position de grossissement.
| Grossissement | Profondeur de champ (mm) | N.A. | F.NO. | Résolution (μm) | Distorsion TV | Champ 2/3" (mm) |
|---|---|---|---|---|---|---|
| 0,7X | 1,9 | 0,03 | 11,6 | 11,18 | 0,019 % | 15,71 × 12,57 |
| 1,0X | 0,952 | 0,042 | 12,1 | 7,99 | 0,035 % | 11,00 × 8,80 |
| 1,5X | 0,44 | 0,06 | 12,5 | 5,59 | 0,002 % | 7,33 × 5,87 |
| 2,0X | 0,29 | 0,07 | 14,2 | 4,79 | 0,003 % | 5,50 × 4,40 |
| 2,5X | 0,23 | 0,07 | 17,8 | 4,79 | 0,004 % | 4,40 × 3,52 |
| 3,0X | 0,16 | 0,085 | 17,6 | 3,95 | 0,001 % | 3,67 × 2,93 |
| 3,5X | 0,13 | 0,085 | 20,5 | 3,95 | 0,001 % | 3,14 × 2,51 |
| 4,0X | 0,12 | 0,085 | 23,5 | 3,95 | 0,002 % | 2,75 × 2,20 |
| 4,5X | 0,10 | 0,085 | 26,5 | 3,95 | 0,002 % | 2,44 × 1,96 |
Pourquoi utiliser un zoom motorisé à double moteur ?
Changement de grossissement automatisé
Le réglage du zoom peut être commandé électriquement sans intervention manuelle sur l'objectif. Cette configuration facilite son intégration dans les machines d'inspection et les systèmes d'automatisation.
Positionnement répétable

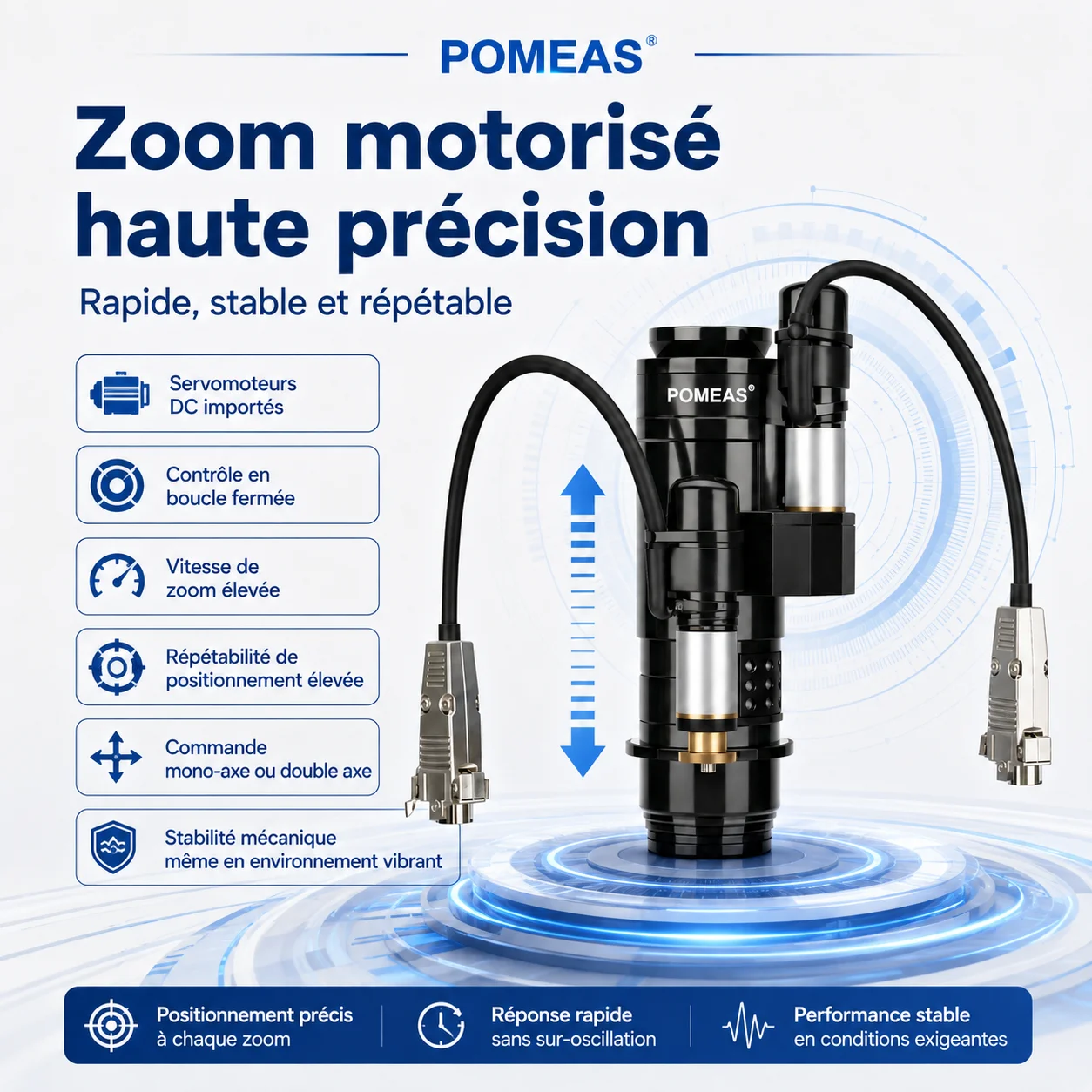

Le système utilise des servomoteurs DC avec contrôle en boucle fermée, afin de favoriser une vitesse de réglage élevée et une bonne répétabilité du positionnement.
Stabilité mécanique
La structure mécanique est conçue pour maintenir la stabilité de l'ensemble dans des environnements industriels pouvant comporter des vibrations.
Réglage fin intégré

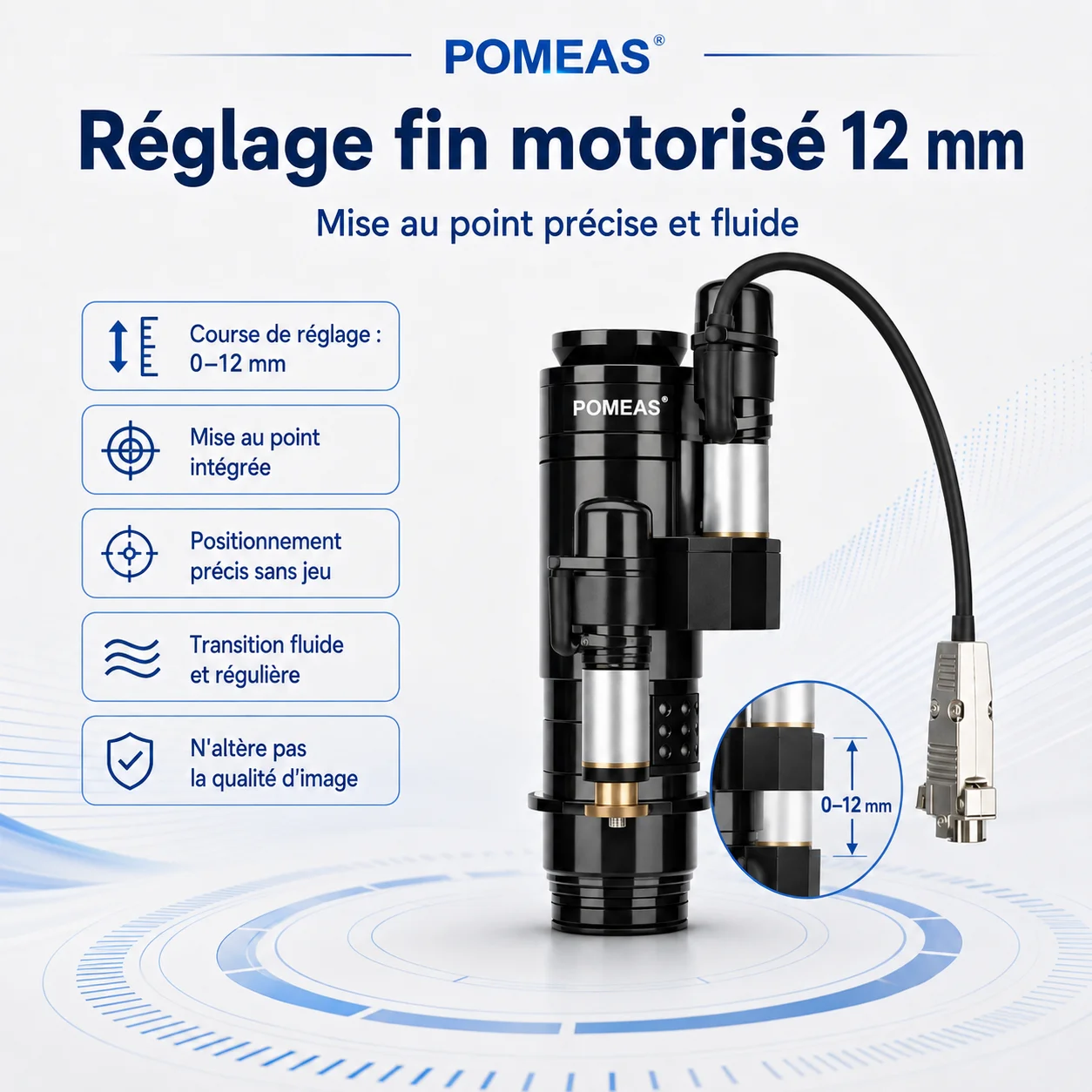

Le mécanisme de réglage fin possède une course de 0 à 12 mm et peut être combiné directement avec le système de zoom. Il permet d'ajuster la mise au point après le changement de grossissement.
Commande RS-232 et intégration OEM
Le système de commande motorisé peut réaliser le pilotage mono-axe ou double axe.

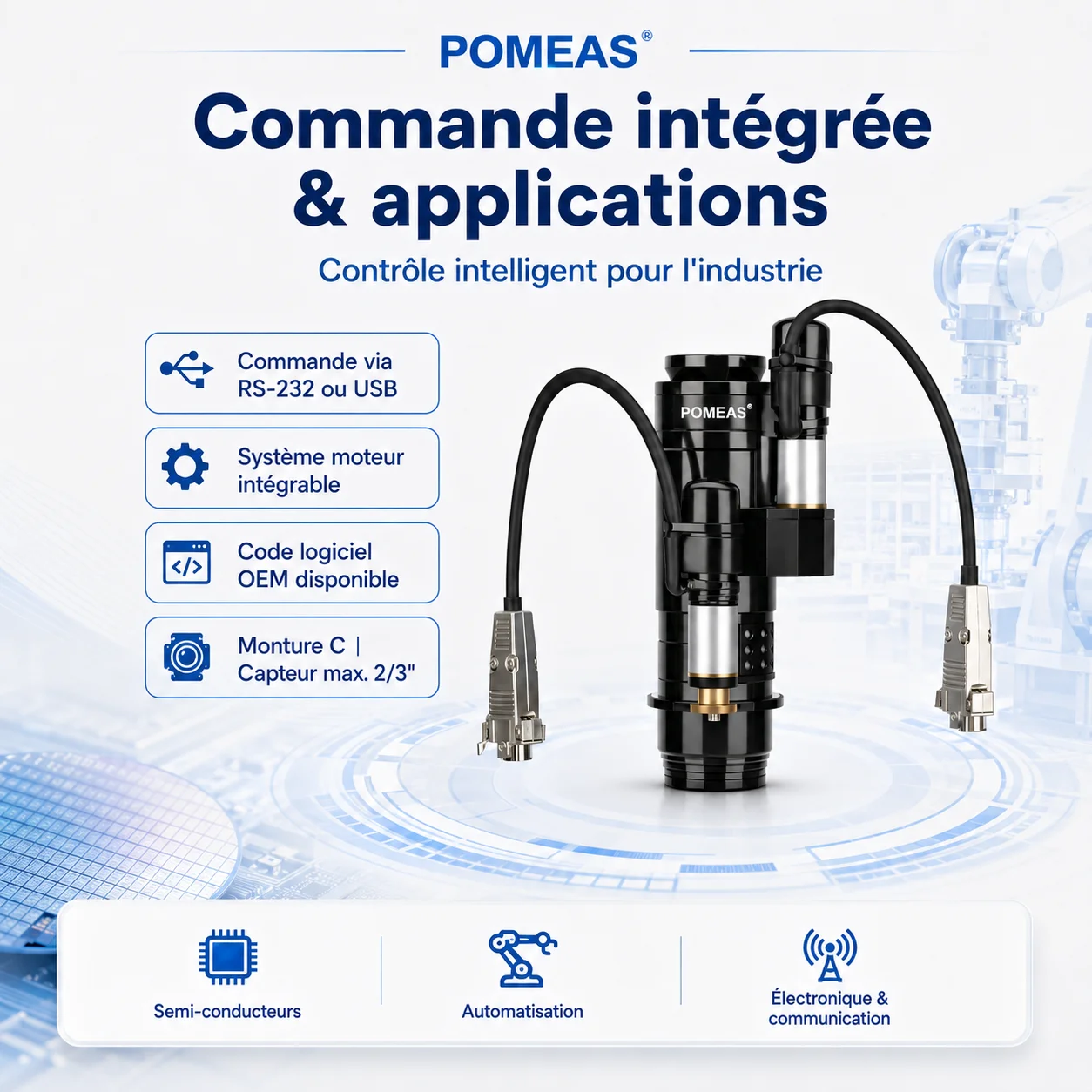

La documentation produit indique une commande via RS-232 et la possibilité d'une interface USB avec le système de contrôle motorisé. Des ressources logicielles de bas niveau peuvent également être proposées pour une intégration sur plateforme OEM.
Applications industrielles
Selon la documentation du produit, cet objectif peut être utilisé notamment dans les secteurs suivants :
- Inspection de semi-conducteurs
- Équipements d'automatisation
- Électronique industrielle
- Communication électronique
- Vision industrielle
- Observation et inspection de détails
- Systèmes nécessitant plusieurs champs de vision
Le zoom motorisé est particulièrement utile lorsque la même station doit passer d'une vue globale à une observation plus détaillée sans remplacement manuel de l'objectif.
Comment sélectionner la caméra adaptée ?
Le LZ-650110-Z12 prend en charge des capteurs jusqu'au format 2/3" et utilise une monture C.
Avant de sélectionner la caméra, il est recommandé de confirmer :
- la taille réelle de la zone à observer ;
- le plus petit détail ou défaut à détecter ;
- la précision de mesure recherchée ;
- la résolution et la taille de pixel de la caméra ;
- la distance de travail disponible ;
- les besoins en automatisation du zoom et de la mise au point.
Quand ce modèle est-il particulièrement adapté ?
Ce modèle est pertinent lorsque l'application nécessite à la fois :
- plusieurs grossissements sur une même station ;
- un changement de zoom automatisé ;
- une mise au point motorisée ;
- une intégration avec un système de contrôle industriel ;
- un capteur caméra jusqu'à 2/3" ;
- une bonne résolution et une faible distorsion optique.
FAQ
1. Quelle est la plage de grossissement de cet objectif ?
Le grossissement optique est réglable de 0,7X à 4,5X, soit un rapport de zoom de 6,5:1.
2. Quelle taille de capteur peut être utilisée ?
Le format maximal indiqué dans la documentation est de 2/3". L'objectif utilise une monture C.
3. Quelle est la distance de travail ?
La distance de travail indiquée dans le tableau principal des spécifications est de 70 à 82 mm.
4. La mise au point peut-elle être motorisée ?
Oui. Le produit possède un dispositif de réglage fin motorisé offrant une course allant jusqu'à 12 mm.
5. Peut-il être intégré à une machine automatisée ?
Oui. Le système motorisé prend en charge le contrôle via RS-232 et peut être configuré pour une commande mono-axe ou double axe. Une solution USB et des ressources destinées à l'intégration OEM sont également mentionnées dans la documentation.
