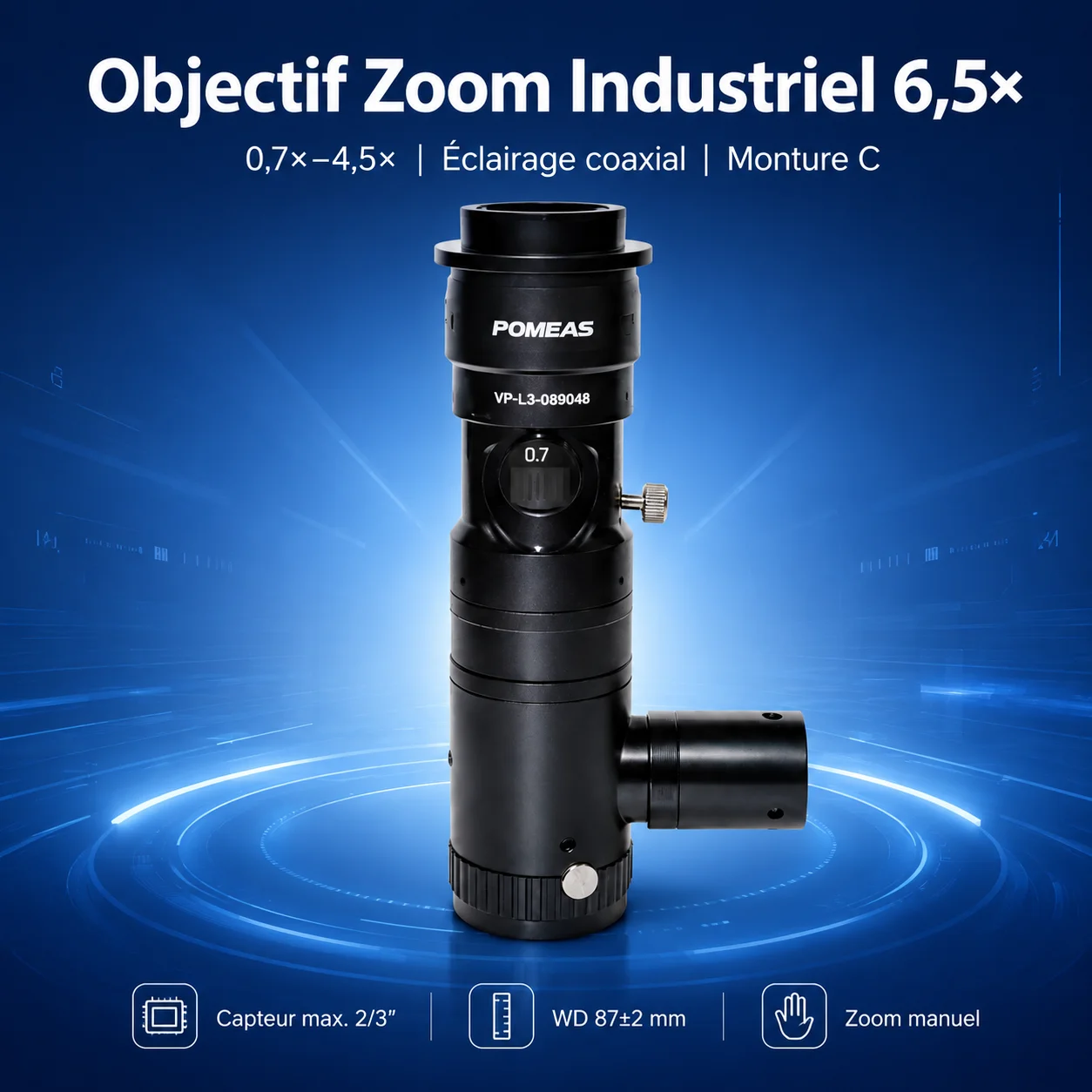

Objectif zoom industriel 6,5× avec mise au point fine
Le LZ-63107-M3 est un objectif zoom industriel manuel conçu pour l’observation, l’inspection et le positionnement de petites pièces. Sa plage de grossissement optique de 0,7× à 4,5× permet de passer d’une vue d’ensemble à l’observation de détails fins sans remplacer l’objectif.
Il associe un rapport de zoom de 6,5:1, un éclairage coaxial intégré et un mécanisme de mise au point fine de 3 mm. Cette configuration convient aux systèmes de vision industrielle nécessitant un réglage précis de l’image dans un espace d’installation compact.
Pour découvrir les autres configurations disponibles, consultez la gamme d’objectifs zoom industriels 0,7×–4,5× .
Du grand champ à l’observation détaillée
À faible grossissement, le LZ-63107-M3 permet d’observer une zone plus large afin de localiser, positionner ou contrôler l’ensemble de la pièce.
Lorsque le grossissement augmente, le champ de vision diminue et les petits composants, contours, marquages ou défauts deviennent plus faciles à examiner.
- Grossissement optique : 0,7×–4,5×
- Rapport de zoom : 6,5:1
- Réglage du zoom : manuel
- Distance de travail : 87 ± 2 mm

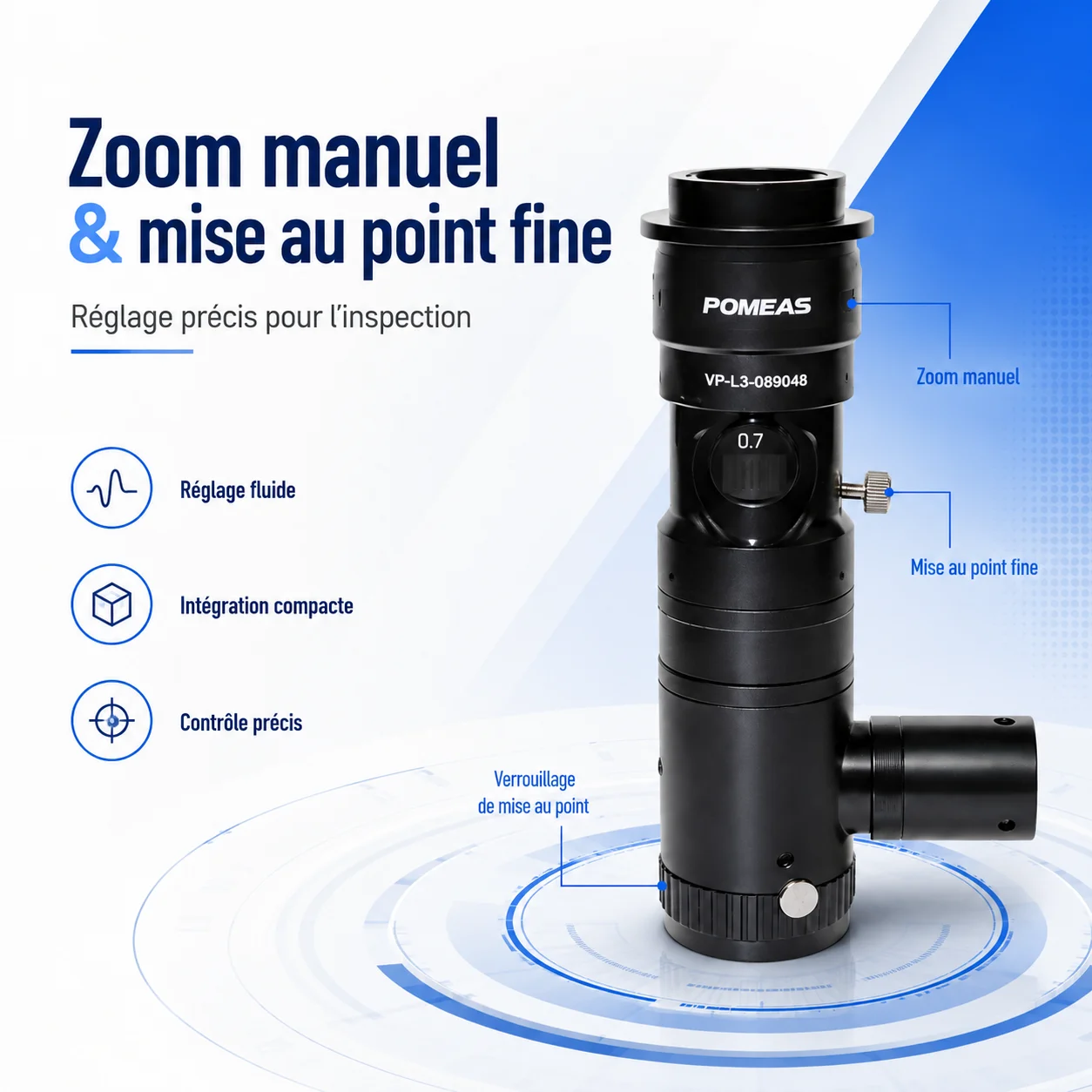

Mise au point fine de 3 mm
Le mécanisme de mise au point fine offre une course de réglage de 3 mm. Il permet d’ajuster précisément la netteté après le réglage du grossissement ou lorsque la hauteur de la pièce varie légèrement.
La structure mécanique à faible jeu aide à conserver une image stable pendant le réglage et permet de verrouiller la position sélectionnée sans modifier la configuration optique principale.
Cette fonction est particulièrement utile pendant la mise au point initiale, le changement de produit ou le réglage d’un poste d’inspection manuel.

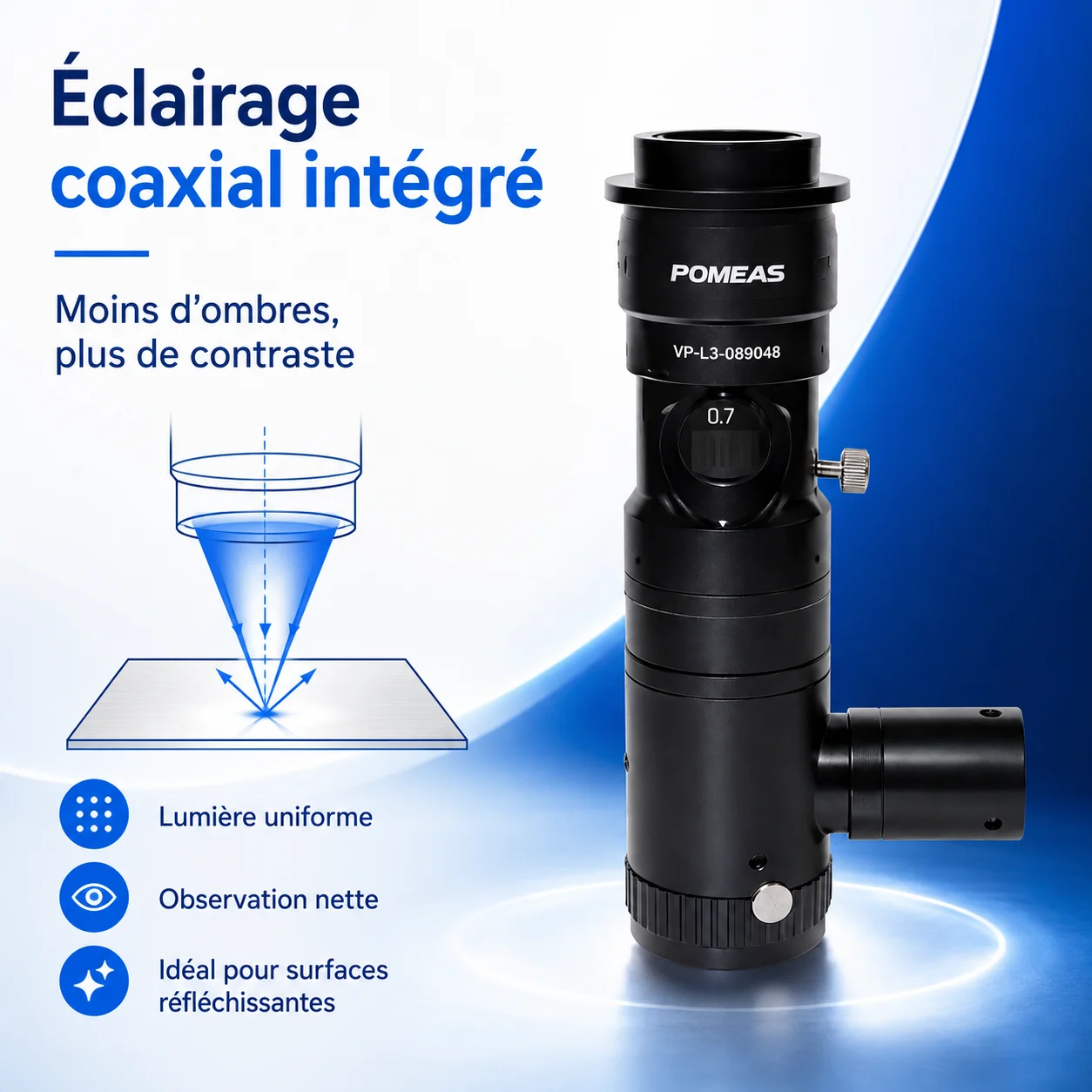

Éclairage coaxial pour les surfaces réfléchissantes
L’éclairage coaxial dirige la lumière dans le même axe que le trajet optique. Cette configuration permet d’obtenir une illumination plus uniforme sur les surfaces planes et de réduire les zones d’ombre pendant l’observation.
Il convient notamment à l’inspection de :
- circuits imprimés et composants électroniques ;
- wafers et composants semi-conducteurs ;
- surfaces métalliques planes ;
- connecteurs et contacts électriques ;
- gravures, caractères et marquages ;
- rayures et petits défauts de surface.
Sur les pièces courbes, très brillantes ou fortement texturées, un éclairage annulaire, diffus ou directionnel complémentaire peut être nécessaire.
Compatibilité caméra et capteur
Le LZ-63107-M3 utilise une monture C standard et prend en charge les caméras industrielles équipées d’un capteur allant jusqu’au format 2/3″.
Avant de sélectionner l’objectif, il est recommandé de vérifier la taille active du capteur, la résolution de la caméra, la taille des pixels et le champ de vision nécessaire.
| Paramètre | Valeur |
|---|---|
| Modèle | LZ-63107-M3 |
| Type | Objectif zoom manuel avec éclairage coaxial |
| Grossissement optique | 0,7×–4,5× |
| Rapport de zoom | 6,5:1 |
| Mise au point fine | 3 mm |
| Distance de travail | 87 ± 2 mm |
| Capteur maximal | 2/3″ |
| Monture caméra | Monture C |
| Résolution optique maximale | 3,95 μm |
| Distorsion TV | 0,001 % à 0,035 % selon le grossissement |
Champ de vision avec un capteur 2/3″
Le tableau suivant présente le champ horizontal et vertical indiqué dans la fiche technique pour une caméra équipée d’un capteur 2/3″.
| Grossissement | Champ horizontal × vertical |
|---|---|
| 0,7× | 12,57 × 9,43 mm |
| 1,0× | 8,80 × 6,60 mm |
| 1,5× | 5,87 × 4,40 mm |
| 2,0× | 4,40 × 3,30 mm |
| 2,5× | 3,52 × 2,64 mm |
| 3,0× | 2,93 × 2,20 mm |
| 3,5× | 2,51 × 1,89 mm |
| 4,0× | 2,20 × 1,65 mm |
| 4,5× | 1,96 × 1,47 mm |
Le champ réel peut varier légèrement selon la taille active du capteur, l’adaptateur utilisé et les paramètres mécaniques de l’installation.
Résolution, profondeur de champ et grossissement
Lorsque le grossissement augmente, la résolution optique s’améliore, mais la profondeur de champ devient plus faible. Le réglage de la mise au point, de l’ouverture, de l’exposition et de l’éclairage devient donc plus important à fort grossissement.
| Grossissement | Profondeur de champ | Résolution | Distorsion TV |
|---|---|---|---|
| 0,7× | 1,9 mm | 11,18 μm | 0,019 % |
| 1,0× | 0,952 mm | 7,99 μm | 0,035 % |
| 1,5× | 0,44 mm | 5,59 μm | 0,002 % |
| 2,0× | 0,29 mm | 4,79 μm | 0,003 % |
| 2,5× | 0,23 mm | 4,79 μm | 0,004 % |
| 3,0× | 0,16 mm | 3,95 μm | 0,001 % |
| 3,5× | 0,13 mm | 3,95 μm | 0,001 % |
| 4,0× | 0,12 mm | 3,95 μm | 0,002 % |
| 4,5× | 0,10 mm | 3,95 μm | 0,002 % |

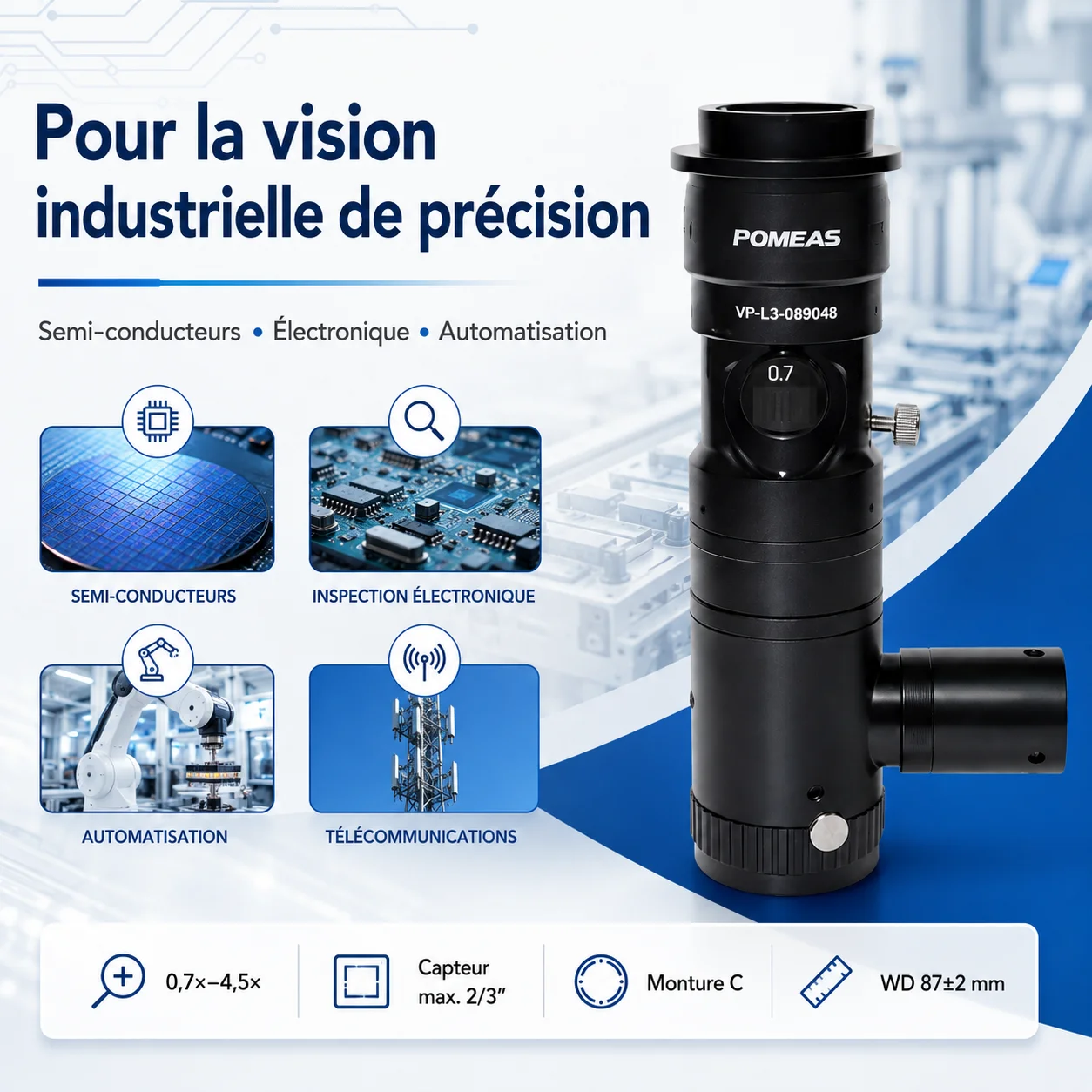

Applications recommandées
- inspection de wafers et de composants semi-conducteurs ;
- inspection de PCB et de composants électroniques ;
- contrôle de connecteurs et de contacts métalliques ;
- inspection de marquages et de caractères ;
- positionnement de petites pièces ;
- détection de défauts de surface ;
- inspection visuelle dans les équipements automatisés ;
- observation optique en laboratoire.
Choisir entre ce modèle et les autres objectifs zoom
Le LZ-63107-M3 convient lorsque le projet nécessite un zoom manuel de 0,7× à 4,5×, un capteur maximal de 2/3″, un éclairage coaxial et une mise au point fine de courte course.
Pour les applications utilisant une caméra jusqu’au format 1″ et nécessitant une résolution 4K, consultez l’ objectif zoom industriel 4K pour capteur 1″ .
Pour une plage de grossissement plus étendue, consultez l’ objectif zoom industriel 14× à monture C .
Pour comparer plusieurs modèles de la série 0,7×–4,5×, consultez également l’ objectif microscope industriel manuel 0,7×–4,5× .
Situations dans lesquelles ce modèle n’est pas prioritaire
Un autre objectif peut être préférable lorsque l’application exige :
- un réglage motorisé du grossissement ;
- un capteur supérieur au format 2/3″ ;
- une distance de travail nettement supérieure à 87 mm ;
- une mise au point nécessitant une course supérieure à 3 mm ;
- une mesure dimensionnelle avec suppression de la perspective ;
- une grande profondeur de champ à fort grossissement.
Informations nécessaires pour confirmer la sélection
Pour vérifier rapidement si le LZ-63107-M3 convient à votre projet, transmettez-nous :
- le modèle de la caméra ou la taille du capteur ;
- la résolution et la taille des pixels ;
- le champ de vision nécessaire ;
- la distance de travail disponible ;
- la taille du plus petit détail à observer ;
- la hauteur ou la variation de hauteur de la pièce ;
- une photo de la pièce ou de l’effet d’image attendu.
Une photo, un modèle de caméra ou une courte description de l’application suffit pour commencer la vérification.
Questions fréquentes
Quelle est la plage de grossissement du LZ-63107-M3 ?
La plage de grossissement optique est de 0,7× à 4,5×, avec un rapport de zoom de 6,5:1.
Quelle est la course de mise au point fine ?
La fiche technique de ce modèle indique une course de réglage fin de 3 mm.
Quel est le format maximal du capteur ?
L’objectif prend en charge les caméras industrielles équipées d’un capteur allant jusqu’au format 2/3″.
L’éclairage coaxial convient-il aux pièces métalliques ?
Oui, notamment pour les surfaces métalliques planes et réfléchissantes. Un test d’éclairage reste recommandé pour les surfaces courbes ou fortement texturées.
Comment vérifier le champ de vision réel ?
Il faut connaître la taille active du capteur et le grossissement utilisé. Envoyez le modèle de caméra, le champ souhaité et une photo de la pièce pour obtenir une vérification plus précise.
