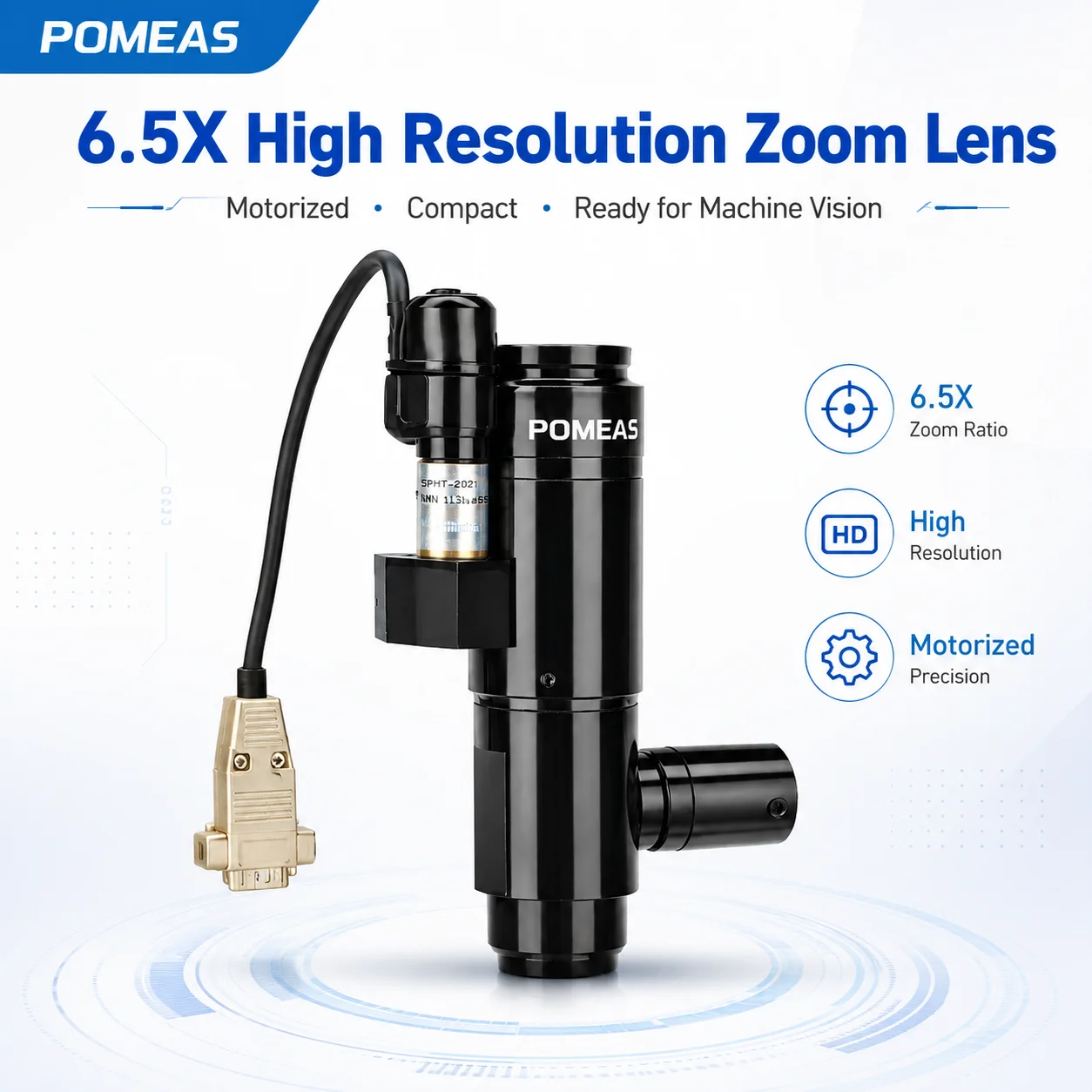

Qu'est-ce que l'objectif zoom motorisé LZL-650105 ?
Le LZL-650105 est un objectif zoom industriel destiné aux systèmes dans lesquels le grossissement doit être modifié automatiquement, sans réglage manuel direct de l'objectif.
Sa plage de grossissement de 0,7X à 4,5X permet de passer d'une observation à champ relativement large à une inspection plus détaillée avec un seul système optique.
Cette flexibilité est particulièrement intéressante pour les équipements d'inspection qui doivent traiter plusieurs tailles de pièces, plusieurs zones d'observation ou différentes étapes de contrôle.
Pour découvrir d'autres plages de grossissement et configurations optiques, consultez notre gamme d'objectifs zoom pour la vision industrielle .
Principales caractéristiques
Zoom optique 6,5:1
Le grossissement optique est réglable de 0,7X à 4,5X. Cette plage permet d'adapter le champ de vision et le niveau de détail à différentes opérations d'inspection sans remplacer l'objectif.

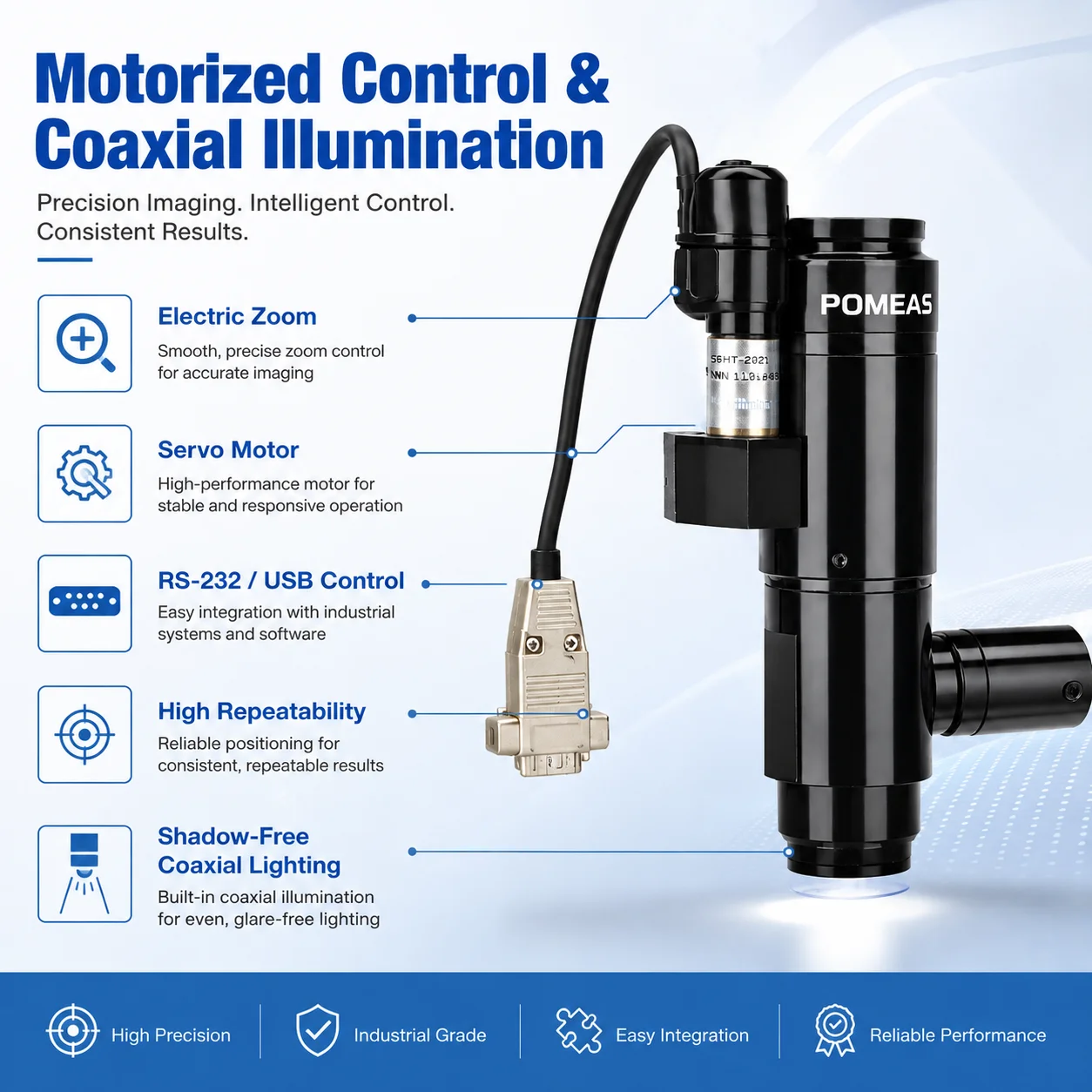

Commande de zoom motorisée
Le mécanisme de zoom utilise un moteur servo CC avec commande en boucle fermée afin d'obtenir un réglage rapide et un positionnement répétable.
Le système de commande peut être intégré à des équipements automatisés. Selon la configuration du contrôleur, la communication peut être réalisée via RS-232 ou USB.
Éclairage coaxial pour surfaces réfléchissantes
La configuration d'éclairage coaxial utilise un trajet lumineux parallèle permettant d'obtenir un éclairage plus homogène et de limiter les zones d'ombre lors de l'observation.
Cette solution est particulièrement utile pour l'inspection de composants électroniques, surfaces métalliques, semi-conducteurs et autres objets présentant des zones réfléchissantes.
Distance de travail de 82±2 mm
La distance de travail spécifiée de 82±2 mm facilite l'intégration de l'objectif dans les postes de vision, microscopes industriels et équipements automatisés disposant d'un espace d'installation limité.

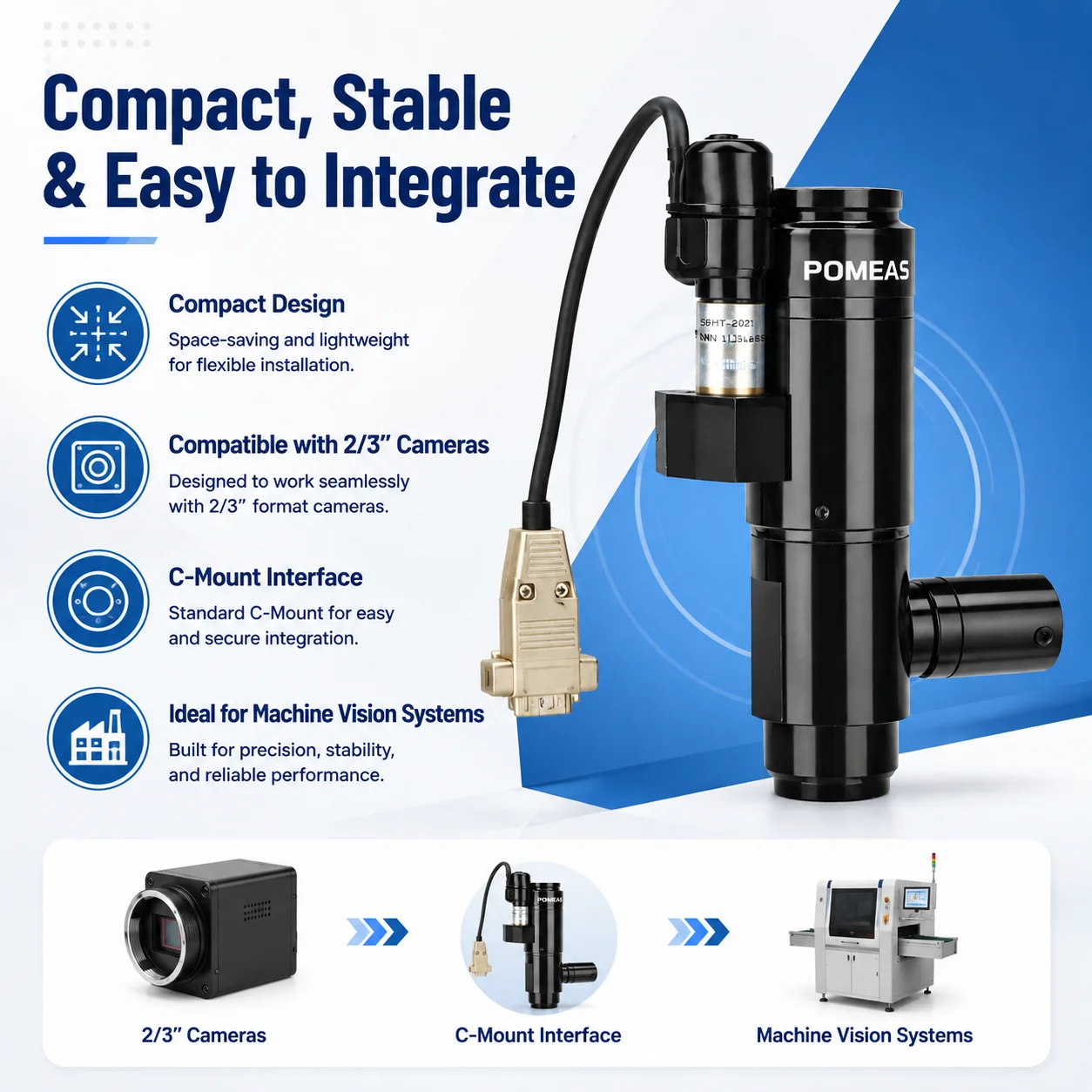

Compatible avec les caméras industrielles C-Mount
Le LZL-650105 prend en charge les capteurs jusqu'au format 2/3" et utilise une monture C standard, couramment utilisée avec les caméras de vision industrielle.
Pour comparer d'autres structures optiques, consultez également la gamme complète d'objectifs industriels POMEAS .
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | LZL-650105 |
| Type | Objectif zoom motorisé |
| Grossissement optique | 0,7X–4,5X |
| Rapport de zoom | 6,5:1 |
| Distance de travail | 82±2 mm |
| Capteur maximal compatible | 2/3" |
| Monture | C-Mount |
| Mode de zoom | Motorisé |
| Commande | RS-232 / USB selon le contrôleur |
| Éclairage | Éclairage coaxial incident |
Performances optiques selon le grossissement
Les caractéristiques optiques évoluent avec la position du zoom. Le tableau suivant reprend les valeurs spécifiées pour les principaux grossissements du LZL-650105.
| Grossissement | 0,7X | 1,0X | 1,5X | 2,0X | 2,5X | 3,0X | 3,5X | 4,0X | 4,5X |
|---|---|---|---|---|---|---|---|---|---|
| Télécentricité (°) | 0,68 | 0,185 | 0,7 | 1,075 | 0,8 | 0,75 | 0,7 | 0,81 | 0,87 |
| Profondeur de champ (mm) | 1,9 | 0,952 | 0,44 | 0,29 | 0,23 | 0,16 | 0,13 | 0,12 | 0,10 |
| N.A. | 0,03 | 0,042 | 0,06 | 0,07 | 0,07 | 0,085 | 0,085 | 0,085 | 0,085 |
| F.NO. | 11,6 | 12,1 | 12,5 | 14,2 | 17,8 | 17,6 | 20,5 | 23,5 | 26,5 |
| Résolution (μm) | 11,18 | 7,99 | 5,59 | 4,79 | 4,79 | 3,95 | 3,95 | 3,95 | 3,95 |
| Distorsion TV | 0,019% | 0,035% | 0,002% | 0,003% | 0,004% | 0,001% | 0,001% | 0,002% | 0,002% |
Champ de vision selon le format du capteur
Le champ de vision dépend directement du format du capteur de la caméra et du grossissement sélectionné.
Les valeurs ci-dessous sont présentées sous la forme diagonale × largeur × hauteur, en millimètres.
| Capteur | 0,7X | 1,0X | 1,5X | 2,0X | 2,5X | 3,0X | 3,5X | 4,0X | 4,5X |
|---|---|---|---|---|---|---|---|---|---|
| 2/3" | 15,71×12,57×9,43 | 11,00×8,80×6,60 | 7,33×5,87×4,40 | 5,50×4,40×3,30 | 4,40×3,52×2,64 | 3,67×2,93×2,20 | 3,14×2,51×1,89 | 2,75×2,20×1,65 | 2,44×1,96×1,47 |
| 1/2" | 11,43×9,14×6,86 | 8,00×6,40×4,80 | 5,33×4,27×3,20 | 4,00×3,20×2,40 | 3,20×2,56×1,92 | 2,67×2,13×1,60 | 2,29×1,83×1,37 | 2,00×1,60×1,20 | 1,78×1,42×1,07 |
| 1/3" | 8,57×6,86×5,14 | 6,00×4,80×3,60 | 4,00×3,20×2,40 | 3,00×2,40×1,80 | 2,40×1,92×1,44 | 2,00×1,60×1,20 | 1,71×1,37×1,03 | 1,50×1,20×0,90 | 1,33×1,07×0,80 |
Unité : mm. Le champ réel dépend également de la taille active exacte du capteur utilisé.
Compatibilité avec les caméras industrielles
Le LZL-650105 est conçu pour les caméras industrielles à monture C avec un format de capteur allant jusqu'à 2/3".
Pour déterminer si cette configuration convient à votre application, la résolution de la caméra ne doit pas être considérée seule. Les paramètres suivants doivent être évalués ensemble :
- format du capteur ;
- taille des pixels ;
- résolution de la caméra ;
- champ de vision requis ;
- grossissement optique ;
- distance de travail disponible ;
- plus petit détail à détecter ou mesurer.

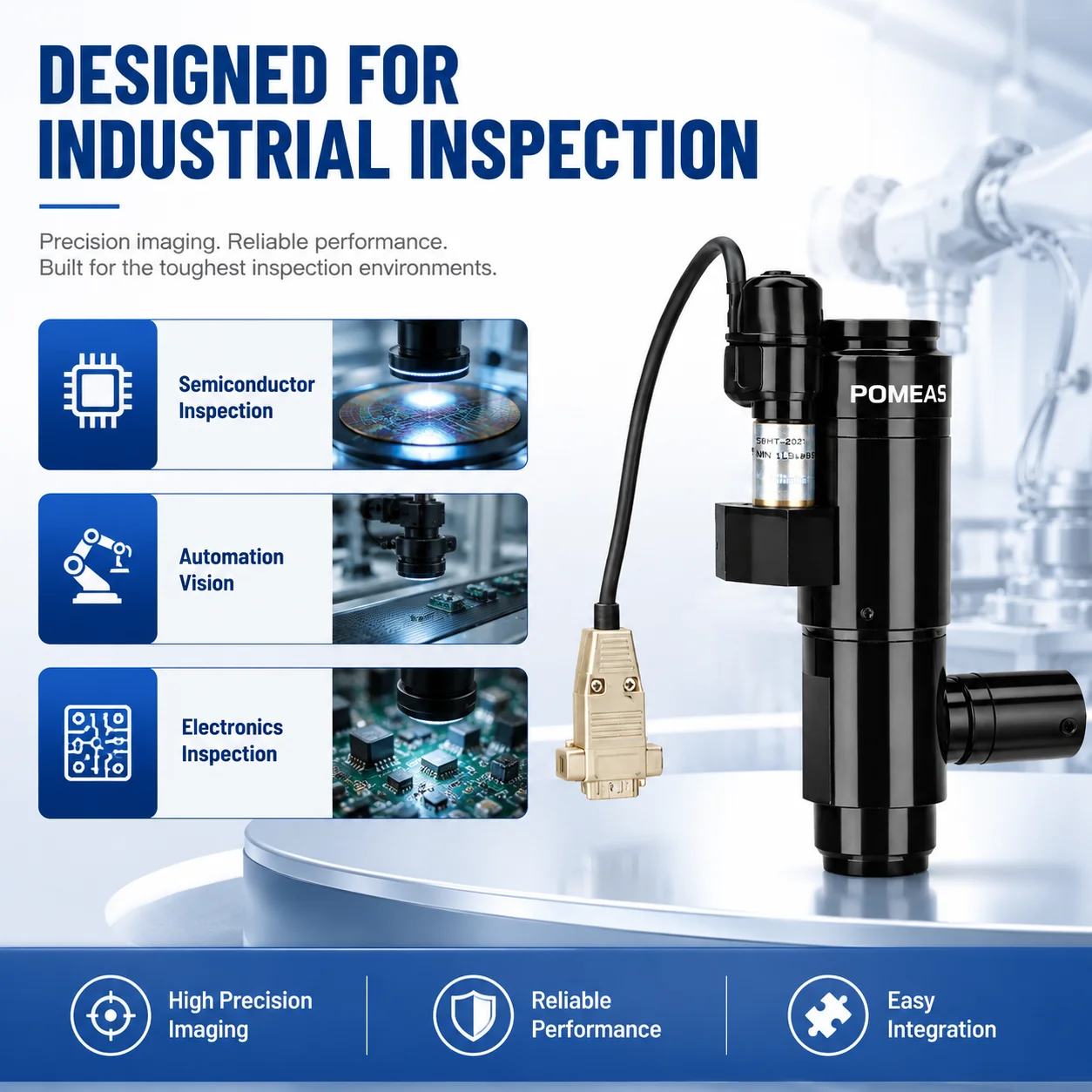

Applications typiques
Inspection des semi-conducteurs
Le zoom variable permet de passer rapidement d'une vue globale à une observation plus détaillée de composants, puces et zones fonctionnelles dans les processus d'inspection des semi-conducteurs.
Inspection de PCB et composants électroniques
La combinaison du grossissement réglable et de l'éclairage coaxial convient à l'observation de circuits imprimés, connecteurs, composants CMS et autres éléments électroniques nécessitant une image claire des surfaces.
Vision industrielle automatisée
La commande motorisée permet à un équipement automatisé de modifier le grossissement selon le produit, la position d'inspection ou l'étape du processus sans intervention manuelle.
Inspection de pièces de précision
Le LZL-650105 peut être intégré à des systèmes d'observation, de positionnement et d'inspection pour les petites pièces mécaniques et composants de précision.
Voir des applications POMEAS en vidéo
Découvrez des exemples courts de vision industrielle, d'inspection optique, de mesure, de microscopie et d'intégration de systèmes optiques POMEAS.
Voir les vidéos d'application POMEAS →Comment vérifier si cet objectif convient à votre application ?
Pour sélectionner correctement un objectif zoom industriel, nous vous recommandons de fournir les informations suivantes :
- Modèle de caméra ou taille du capteur
- Champ de vision requis
- Distance de travail disponible
- Plus petit détail, défaut ou caractéristique à observer
- Précision ou résolution requise
- Besoin de commande motorisée ou automatique
- Type de surface et méthode d'éclairage souhaitée
Envoyez-nous simplement le modèle de votre caméra, le champ de vision, la distance de travail et la taille du plus petit détail à inspecter. Nous pouvons effectuer une première vérification de la configuration optique.
Quand choisir une autre solution optique ?
Le LZL-650105 est principalement destiné aux applications nécessitant un grossissement réglable et une commande motorisée. Pour certains projets, une autre structure optique peut être plus appropriée.
- Pour la mesure dimensionnelle à haute précision nécessitant une très faible erreur de perspective, un objectif télécentrique est généralement plus adapté.
- Pour un capteur supérieur à 2/3", il est nécessaire de sélectionner un objectif possédant un cercle image plus grand.
- Pour une plage de grossissement beaucoup plus importante, un système zoom 12,5X ou une autre configuration peut être préférable.
- Pour une grande variation de hauteur de l'objet, la profondeur de champ doit être vérifiée avant la sélection finale.
Autres solutions optiques à comparer
FAQ
1. Quelle est la plage de grossissement du LZL-650105 ?
Le grossissement optique est réglable de 0,7X à 4,5X, soit un rapport de zoom de 6,5:1.
2. Peut-il être utilisé avec une caméra industrielle 2/3" ?
Oui. Le format maximal de capteur spécifié est de 2/3" et l'objectif utilise une monture C standard.
3. Le zoom peut-il être commandé automatiquement ?
Oui. Le LZL-650105 est équipé d'un système de zoom motorisé. Le système de commande peut être intégré à un équipement automatisé via RS-232 et, selon la configuration du contrôleur, via USB.
4. À quoi sert l'éclairage coaxial ?
L'éclairage coaxial dirige la lumière dans l'axe optique afin d'obtenir un éclairage plus uniforme des surfaces. Il est particulièrement utile pour les composants électroniques, les surfaces métalliques et certains objets réfléchissants.
5. Comment déterminer mon champ de vision réel ?
Le champ de vision dépend du format du capteur et du grossissement utilisé. Envoyez-nous le modèle de votre caméra ainsi que le champ de vision souhaité, et nous pouvons vérifier la combinaison caméra–objectif.
Besoin d'aide pour sélectionner votre objectif ?
Envoyez-nous votre modèle de caméra, la taille du capteur, le champ de vision, la distance de travail et le plus petit détail à inspecter. POMEAS peut vous aider à vérifier la configuration optique adaptée à votre système de vision industrielle.
