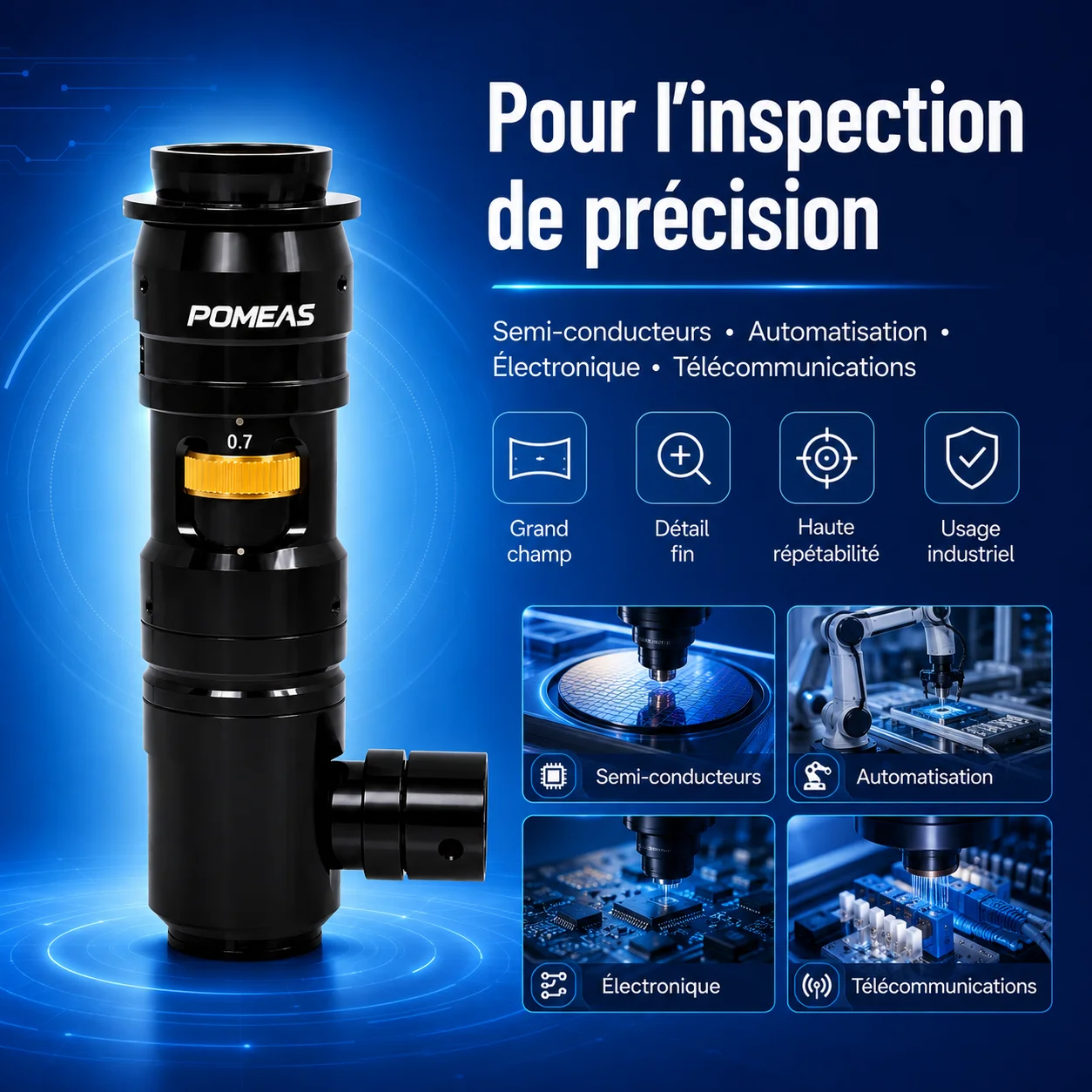

Objectif zoom industriel 6,5× coaxial monture C pour caméra 2/3″

Objectif zoom industriel 6,5× à éclairage coaxial

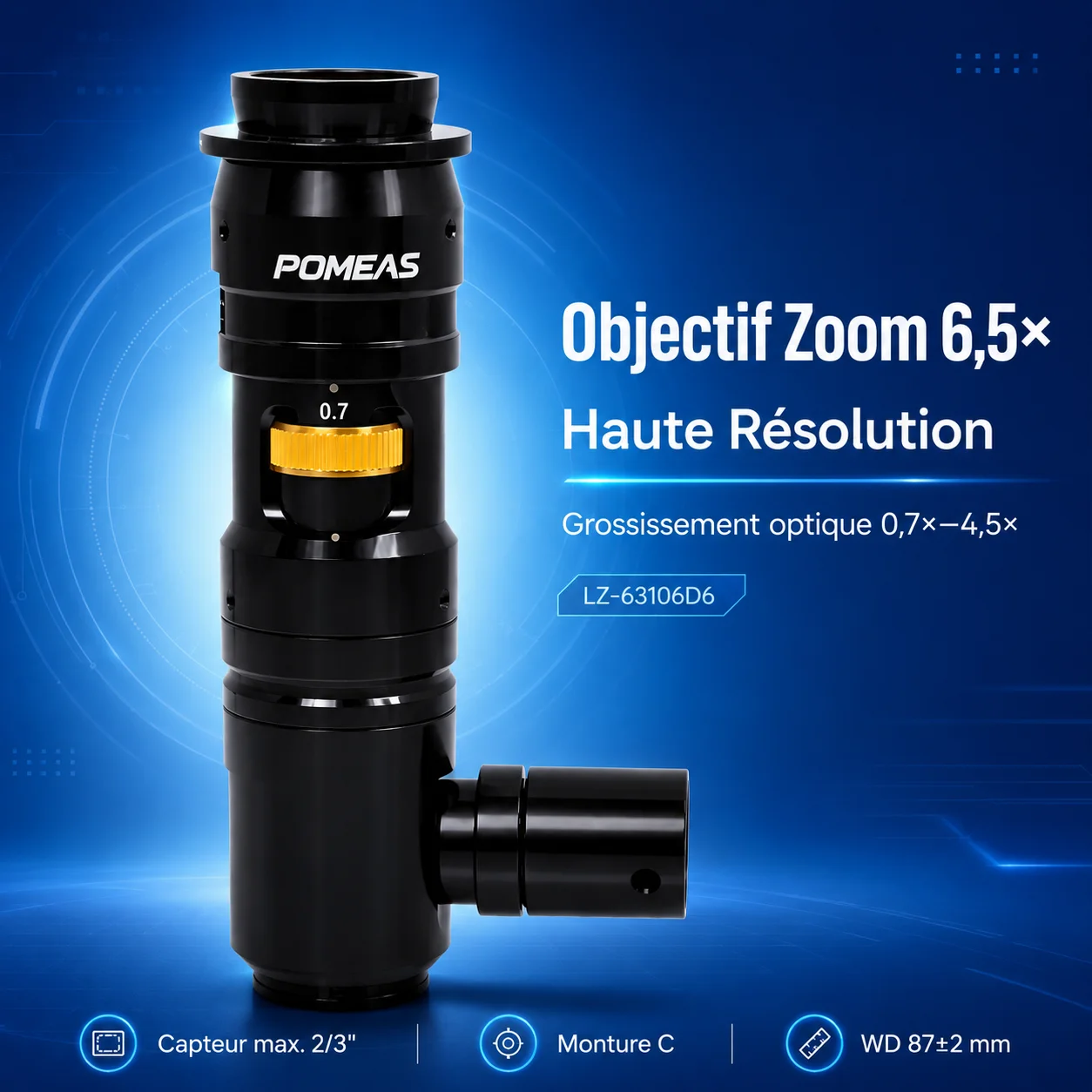

Le LZ-63106D6 est un objectif zoom industriel haute résolution conçu pour l’observation, le positionnement et l’inspection de petites pièces. Sa plage de grossissement optique de 0,7× à 4,5× permet de passer d’un champ d’observation relativement large à l’inspection de détails fins, sans remplacer l’objectif.

Son rapport de variation de 6,5:1, sa monture C et sa compatibilité avec les caméras industrielles jusqu’au format 2/3″ facilitent son intégration dans les équipements de vision industrielle, les postes d’inspection optique et les systèmes automatisés.

Découvrez également la gamme de produits de vision industrielle POMEAS .

Pourquoi choisir le LZ-63106D6 ?

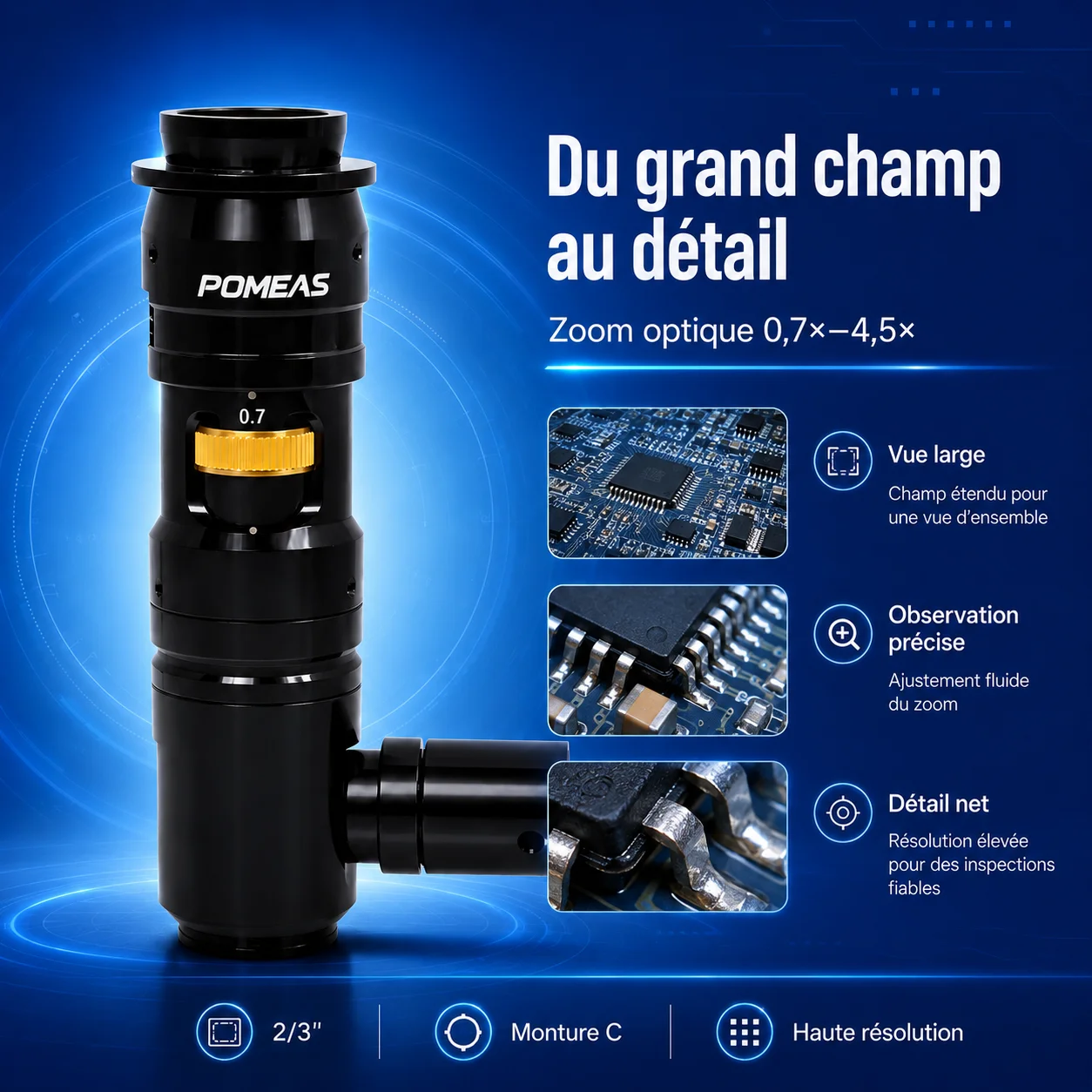

Grossissement optique de 0,7× à 4,5×

À faible grossissement, l’objectif offre un champ plus large pour rechercher, positionner ou observer l’ensemble de la pièce. À fort grossissement, il permet d’examiner plus précisément les contours, marquages, composants et défauts de petite taille.

Six positions mécaniques reproductibles

La version D6 utilise six positions mécaniques prédéfinies. Cette conception permet de retrouver plus facilement un réglage déjà validé et améliore la répétabilité lors des changements de grossissement.

Il ne s’agit pas d’un zoom motorisé commandé en continu. Le grossissement est sélectionné manuellement à l’aide des positions mécaniques prévues sur l’objectif.

Distance de travail stable de 87 ± 2 mm

La distance de travail nominale de 87 ± 2 mm convient aux équipements d’inspection compacts et laisse de l’espace pour la pièce, le support, les mécanismes de positionnement et l’éclairage complémentaire.

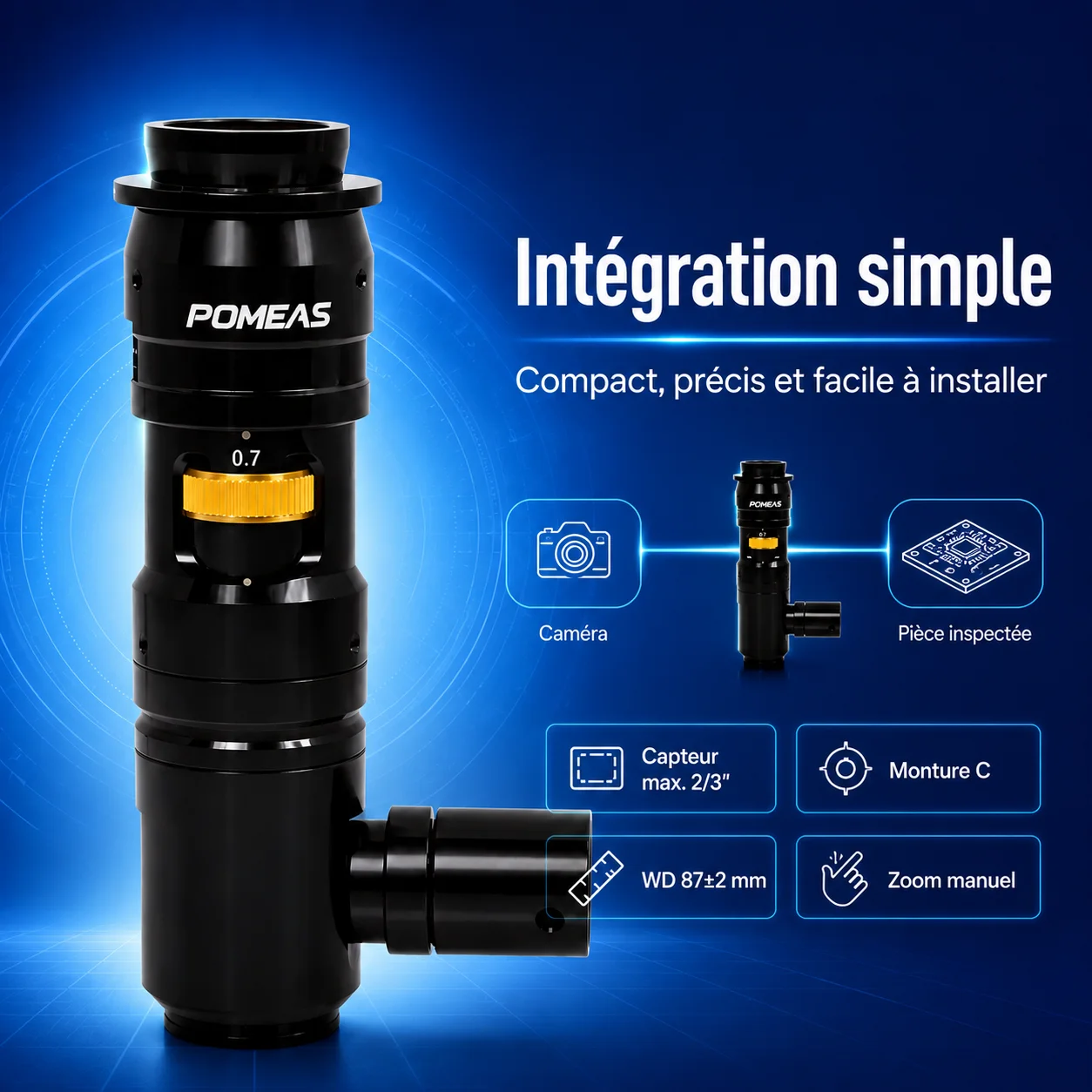

Structure compacte pour l’intégration industrielle

La structure mécanique robuste et compacte facilite l’installation dans les systèmes de vision, les machines de contrôle automatique, les équipements de recherche et les postes d’inspection manuelle.

Éclairage coaxial pour les surfaces réfléchissantes

Le LZ-63106D6 intègre un trajet d’éclairage coaxial permettant de diriger la lumière dans l’axe optique. Cette configuration améliore l’uniformité de l’éclairage et limite les ombres sur les surfaces planes ou réfléchissantes.

L’éclairage coaxial est particulièrement utile pour observer :

• les circuits imprimés et les composants électroniques ;
• les surfaces métalliques planes ;
• les wafers et composants semi-conducteurs ;
• les gravures, caractères et marquages ;
• les rayures et petits défauts de surface ;
• les connecteurs et petites pièces de précision.

Pour obtenir une image stable, la puissance de l’éclairage, le temps d’exposition, l’ouverture et la position de la pièce doivent être ajustés selon la réflectivité réelle de l’échantillon.

Compatibilité avec les caméras industrielles

L’objectif utilise une monture C standard et prend en charge les caméras équipées d’un capteur allant jusqu’à 2/3″. Avant la sélection, il est nécessaire de vérifier le format du capteur, sa résolution, la taille des pixels et le champ de vision recherché.

Champ de vision avec un capteur 2/3″

Le champ de vision diminue lorsque le grossissement augmente. Les valeurs suivantes permettent d’estimer la zone observée avec un capteur 2/3″.

Le champ réel peut varier légèrement selon la taille active du capteur, l’adaptateur de caméra et la configuration mécanique du système.

Applications recommandées

• inspection de composants semi-conducteurs ;
• observation de circuits imprimés et de composants CMS ;
• contrôle de connecteurs et de pièces électroniques ;
• inspection de marquages, caractères et gravures ;
• détection de rayures et de défauts de surface ;
• positionnement de petites pièces ;
• inspection optique dans les équipements automatisés ;
• observation et acquisition d’images en laboratoire.

Quand choisir un autre objectif ?

Le LZ-63106D6 n’est pas le choix prioritaire lorsque l’application nécessite un capteur supérieur à 2/3″, une commande motorisée du grossissement, une plage de grossissement beaucoup plus étendue ou une mesure dimensionnelle avec une très faible erreur de perspective.

Pour un système utilisant également une plage de 0,7× à 4,5× avec un réglage fin de la mise au point, consultez cet objectif microscope industriel manuel 0,7×–4,5× .

Pour une caméra jusqu’au format 1″ et une résolution optique plus élevée, consultez l’ objectif zoom industriel 4K pour capteur 1″ .

Pour une plage de grossissement plus importante, découvrez l’ objectif zoom industriel 14× à monture C .

Informations nécessaires pour confirmer la sélection

Pour vérifier rapidement si le LZ-63106D6 convient à votre application, veuillez nous transmettre :

• le modèle de la caméra ou la taille du capteur ;
• la résolution et la taille des pixels ;
• le champ de vision requis ;
• la distance de travail disponible ;
• la taille du plus petit détail à identifier ;
• une photo ou un dessin de la pièce ;
• une image montrant l’effet d’inspection attendu.

Vous pouvez envoyer simplement un modèle de caméra, une photo de la pièce ou une phrase décrivant votre besoin. Notre équipe vous aidera à vérifier le champ de vision et la configuration optique.

Contacter POMEAS pour vérifier la sélection

Questions fréquentes

Le LZ-63106D6 est-il compatible avec une caméra 1″ ?

Non recommandé. La fiche technique indique une compatibilité maximale avec un capteur 2/3″. Une caméra 1″ peut présenter un champ non couvert ou un assombrissement des bords.

Le grossissement est-il motorisé ?

Non. La version D6 utilise un réglage manuel avec six positions mécaniques prédéfinies.

L’objectif reste-t-il utilisable à une distance de 100 mm ?

La distance nominale est de 87 ± 2 mm. Une installation à 100 mm ne correspond pas à la distance de travail recommandée et peut empêcher une mise au point correcte.

L’éclairage coaxial convient-il aux pièces métalliques ?

Oui, notamment pour les surfaces métalliques planes ou réfléchissantes. Un test d’éclairage reste recommandé lorsque la pièce présente une surface courbe, très brillante ou fortement texturée.

Comment confirmer le champ de vision réel ?

Il faut connaître la taille active du capteur et le grossissement utilisé. Pour une vérification précise, transmettez le modèle de caméra, le champ recherché et une photo de la pièce.
