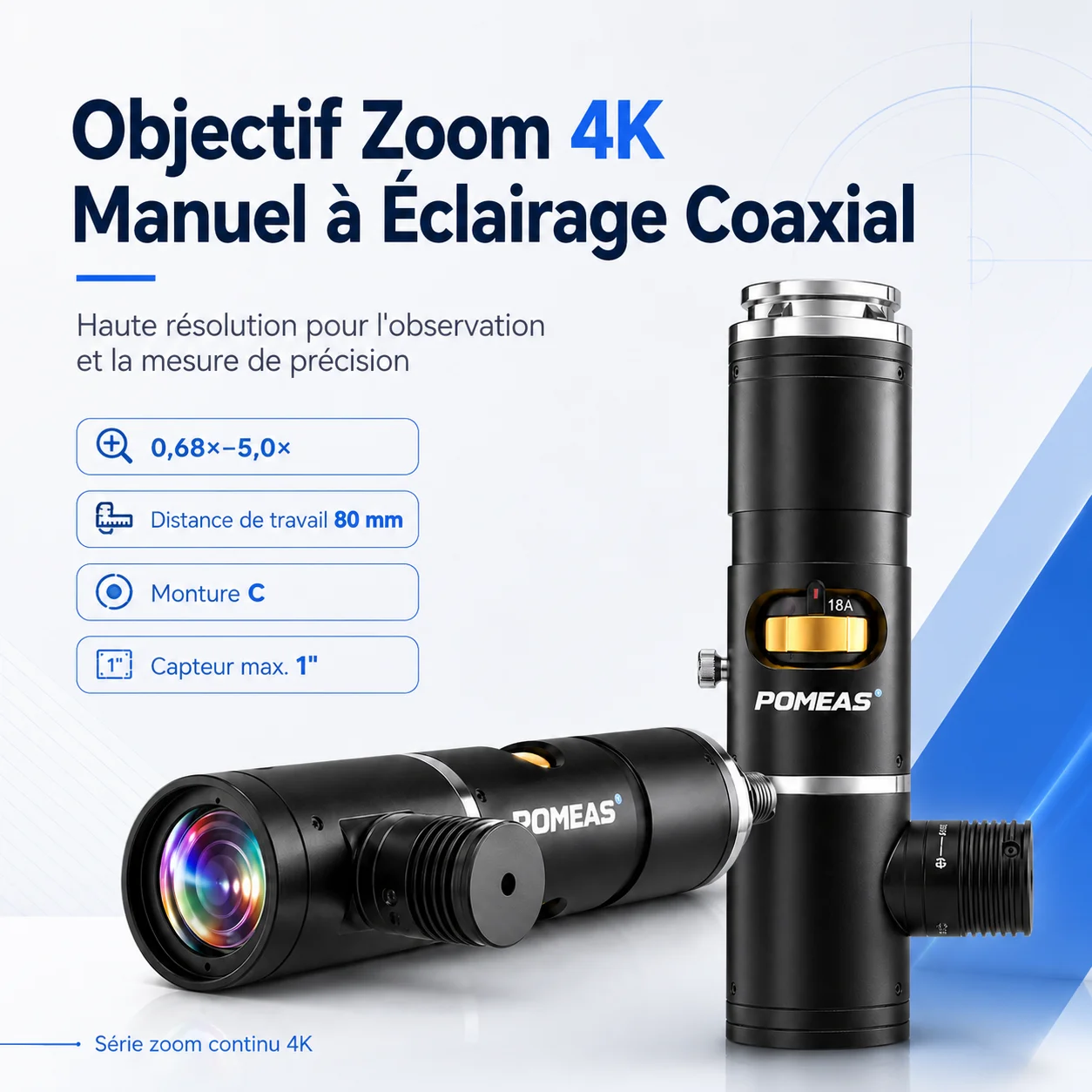

Objectif Zoom 4K Manuel avec Éclairage Coaxial
Conçu pour l’observation, l’inspection et la mesure optique de précision, cet objectif zoom continu 4K associe une plage de grossissement de 0,68× à 5,0× à un éclairage coaxial, une distance de travail de 80 mm et une compatibilité avec les capteurs jusqu’à 1 pouce.
Pourquoi utiliser un objectif zoom 4K à éclairage coaxial ?
Les surfaces métalliques, les circuits imprimés, les semi-conducteurs et de nombreux composants électroniques présentent souvent des zones réfléchissantes difficiles à éclairer avec un éclairage annulaire classique.
L’éclairage coaxial dirige la lumière selon l’axe optique de l’objectif, ce qui permet d’obtenir une illumination plus uniforme et de mieux visualiser les détails de surfaces planes ou réfléchissantes.
Performances optiques 4K
Grossissement continu 0,68×–5,0×
Une seule optique permet de passer d’un champ de vision relativement large à une observation détaillée sans changer d’objectif.
Résolution jusqu’à 2,8 μm
La conception optique 4K permet de restituer davantage de détails lorsqu’elle est associée à une caméra industrielle adaptée.
Distorsion TV < 0,02 %
La faible distorsion contribue à conserver une géométrie d’image plus stable pour l’inspection, le positionnement et certaines applications de mesure.
Distance de travail fixe de 80 mm
Une distance de travail de 80 mm facilite l’intégration de la caméra, de l’objectif, de l’éclairage et de la pièce dans un système d’inspection compact.
Principaux paramètres
| Plage de grossissement | 0,68×–5,0× |
|---|---|
| Distance de travail | 80 mm |
| Commande du zoom | Manuelle |
| Éclairage | Éclairage coaxial intégré |
| Capteur maximal compatible | 1″ |
| Monture caméra | C-Mount |
| Distorsion TV | < 0,02 % |
| Résolution optique | 10,173 à 2,8 μm selon le grossissement |
| Profondeur de champ | 1,78 à 0,07 mm selon le grossissement |
| Ouverture F No. | 10,3 à 20,6 |
| Longueur totale | 328 mm |
Les performances réelles du système dépendent également de la caméra, de la taille des pixels, de l’éclairage, du contraste de la pièce et de l’algorithme utilisé.

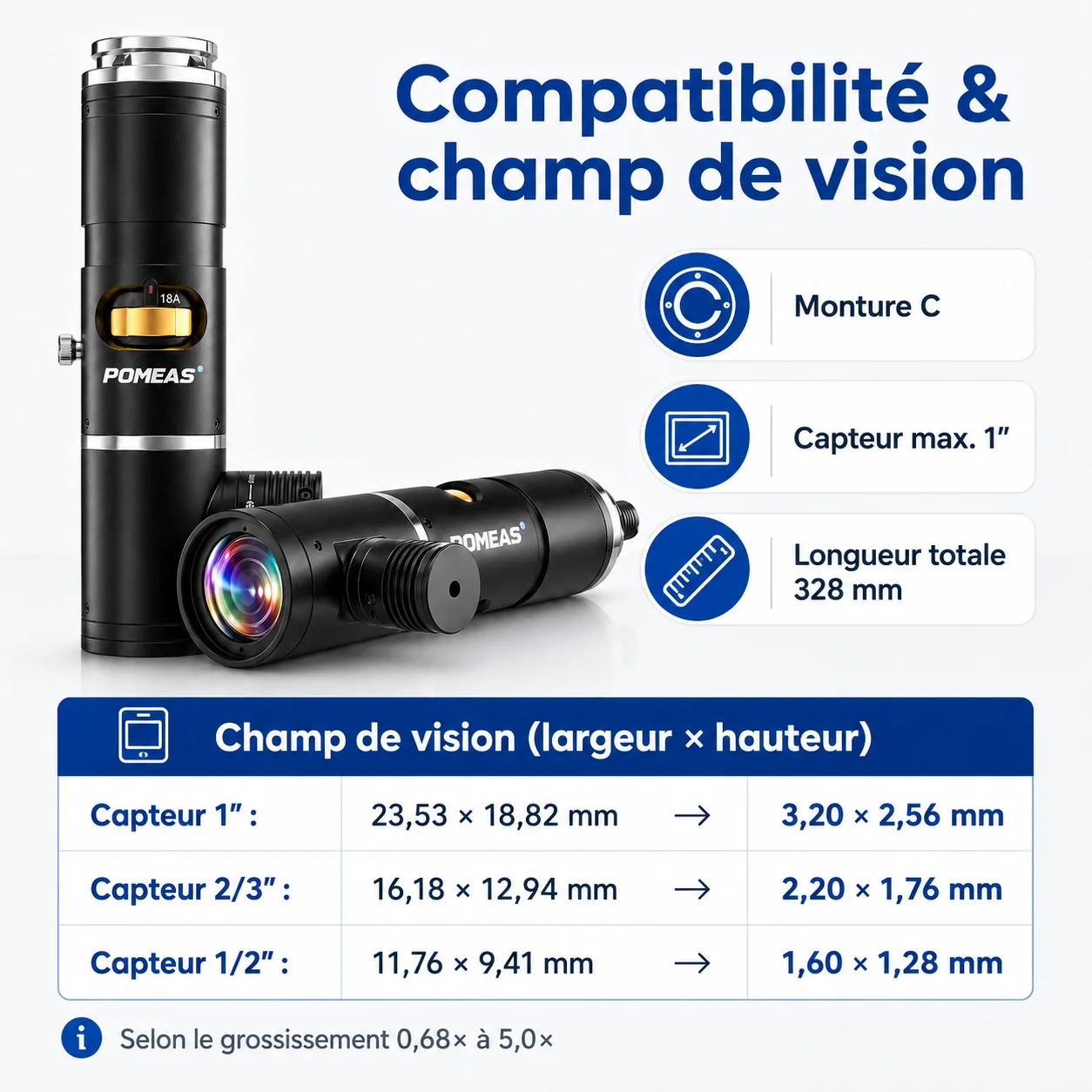

Un champ de vision plus large
La série 4K est conçue pour offrir un champ de vision supérieur à celui d’un zoom traditionnel, tout en conservant une bonne résolution optique. Cela permet de rechercher rapidement une zone d’intérêt à faible grossissement puis d’observer les détails à plus fort grossissement.
L’objectif accepte des caméras équipées de capteurs jusqu’à 1″. La sélection de la caméra doit toutefois être réalisée en fonction du champ de vision réel, de la taille de pixel et de la résolution nécessaire à l’application.

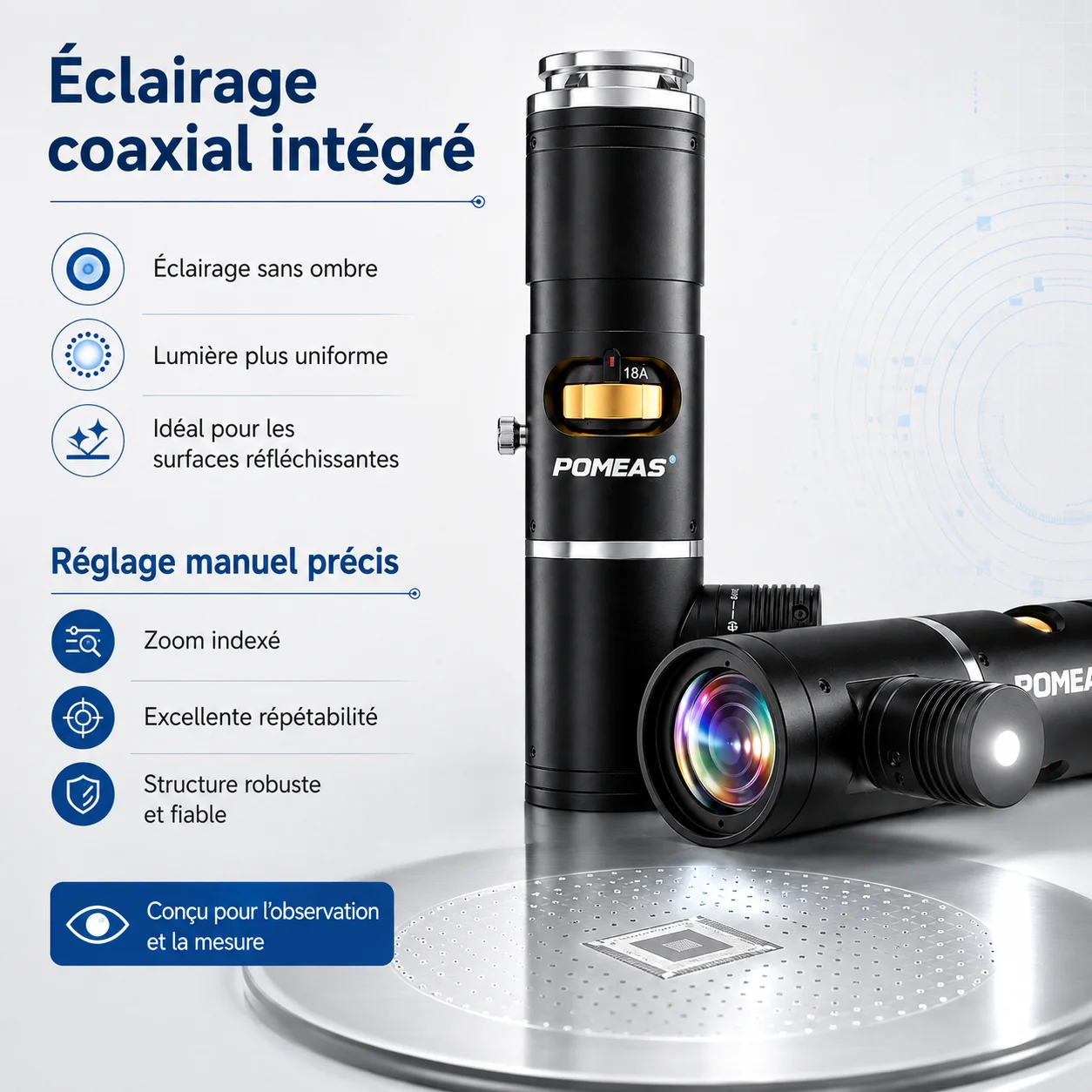

Avantages de l’éclairage coaxial
Éclairage plus uniforme
La lumière coaxiale est injectée dans le même axe que le système d’imagerie afin de réduire les zones d’ombre sur les surfaces planes.
Surfaces réfléchissantes
Particulièrement adapté à l’observation de métaux polis, semi-conducteurs, circuits imprimés et autres surfaces présentant une réflexion spéculaire.
Détails fins plus visibles
Une illumination appropriée améliore le contraste des marquages, contours, pistes, structures et petits défauts de surface.
Intégration compacte
La structure coaxiale facilite la construction d’un système caméra + objectif + éclairage destiné à l’inspection de précision.
Applications typiques
Semi-conducteurs
Inspection de wafers, puces, structures fines et surfaces microélectroniques.
PCB
Observation de pistes, pads, soudures, composants CMS et défauts de circuits imprimés.
Composants électroniques
Contrôle de résistances, inductances, connecteurs et composants miniatures.
Lecture et positionnement
Lecture de caractères, recherche de repères et alignement de composants ou de puces.
Inspection de surface
Observation de rayures, défauts, contours et détails sur des pièces de précision.
Mesure optique
Utilisable avec une caméra et un logiciel de mesure adaptés pour l’analyse dimensionnelle de caractéristiques visibles.

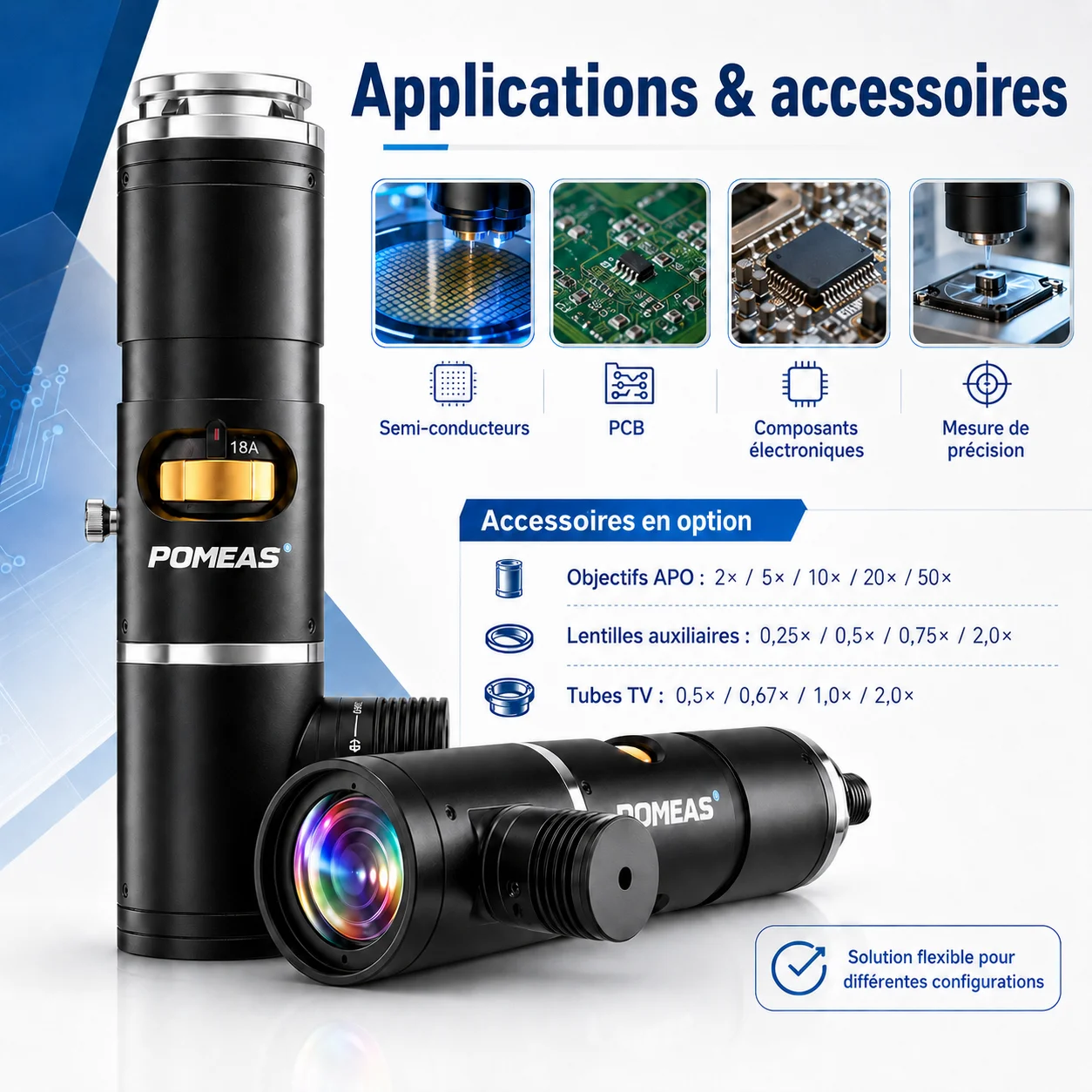

Accessoires et configurations optiques
La série peut être combinée avec différents accessoires afin d’adapter le grossissement, le champ de vision et la configuration mécanique à l’application.
- Objectifs APO : 2×, 5×, 10×, 20× et 50×.
- Lentilles auxiliaires : 0,25×, 0,3×, 0,5×, 0,75× et 2,0×.
- Tubes TV : 0,5×, 0,67×, 1,0× et 2,0×.
- Caméras industrielles : sélection selon le capteur, la résolution et la taille de pixel.
- Systèmes d’éclairage : configuration selon la matière et l’état de surface de la pièce.
Pour quelles tâches cet objectif est-il adapté ?
Cette configuration est particulièrement intéressante lorsqu’une application nécessite à la fois plusieurs niveaux de grossissement, une excellente observation de petits détails et un éclairage coaxial pour les surfaces planes ou réfléchissantes.
Recommandé
Inspection visuelle, observation microscopique industrielle, analyse de surface, PCB, semi-conducteurs, petits composants, positionnement et mesure optique à champ relativement réduit.
À vérifier avant sélection
Champ de vision demandé, précision ou taille minimale du défaut, taille du capteur, taille de pixel, distance disponible, hauteur de la pièce et type de surface.
Quand choisir une autre solution optique ?
Un objectif zoom est très flexible pour l’observation et pour des applications nécessitant plusieurs grossissements. Il n’est toutefois pas automatiquement la meilleure solution pour tous les projets.
Pour une mesure dimensionnelle à très haute précision avec un champ de vision fixe, un objectif télécentrique peut être plus approprié. Pour un très grand champ ou une inspection en mouvement continu, une optique FA ou un système linéaire peut également être préférable.
Le choix doit donc être basé sur le champ de vision, la précision, la résolution, la distance de travail et la structure réelle de la pièce.
Informations nécessaires pour sélectionner la configuration
Pour recommander rapidement l’objectif, la caméra et l’éclairage adaptés, vous pouvez simplement nous transmettre :
- la taille ou une photo de la pièce ;
- le champ de vision souhaité ;
- le plus petit détail ou défaut à observer ;
- la précision de mesure demandée, si applicable ;
- la distance de travail disponible ;
- la référence de votre caméra ou la taille de son capteur.
Même avec seulement une photo de l’échantillon et une courte description du besoin, nous pouvons commencer à évaluer la configuration optique.
FAQ – Objectif zoom 4K manuel coaxial
1. Quelle est la plage de grossissement ?
Le zoom optique continu couvre une plage de 0,68× à 5,0×.
2. Quelle est la distance de travail ?
La distance de travail nominale de cette configuration est de 80 mm.
3. Quel type de caméra peut être utilisé ?
L’objectif utilise une monture C et prend en charge des capteurs jusqu’à 1″. La résolution de la caméra doit être choisie en fonction du champ et du niveau de détail requis.
4. Pourquoi choisir un éclairage coaxial ?
Il est particulièrement utile pour les surfaces métalliques, réfléchissantes ou relativement planes, lorsque l’on souhaite obtenir une illumination plus uniforme dans l’axe de prise de vue.
5. Peut-il être utilisé pour la mesure ?
Oui, pour certaines applications de mesure optique lorsqu’il est associé à une caméra, un étalonnage et un logiciel appropriés. Pour les applications dimensionnelles à très haute précision, il convient toutefois de comparer la solution avec un objectif télécentrique.
Besoin de sélectionner la bonne configuration ?
Envoyez-nous simplement votre champ de vision, la taille du capteur, la distance de travail et une photo de la pièce. Nous pouvons vous aider à sélectionner l’objectif, la caméra et l’éclairage adaptés à votre application.
