LZH-7500D6 · Objectif zoom continu manuel 4K
Du grand champ aux détails fins pour l’observation et la mesure
Le LZH-7500D6 est un objectif zoom continu haute résolution conçu pour les applications d’observation, d’inspection et de mesure par vision. Sa plage de grossissement de 0,68× à 5× permet de passer rapidement d’une vue générale de la pièce à l’observation détaillée d’une zone sans remplacer l’objectif.
Associé à une caméra industrielle haute résolution, il convient aux postes de contrôle où la qualité des contours, le champ de vision et la flexibilité du grossissement sont importants.
Objectif zoom industriel
Un seul objectif pour rechercher, observer et mesurer
Grand champ à faible grossissement
À faible grossissement, le système couvre une zone plus large, ce qui facilite la recherche rapide de la région d’intérêt et l’observation globale de la pièce.
Détails fins à fort grossissement
En augmentant le grossissement jusqu’à 5×, l’utilisateur peut observer plus précisément les contours, petits composants, structures de surface et autres détails fins.
Spécifications principales
Paramètres essentiels du LZH-7500D6
| Modèle | LZH-7500D6 |
|---|---|
| Type | Objectif zoom continu manuel haute résolution 4K |
| Plage de zoom | 0,68×–5× |
| Distance de travail | 80 mm |
| Capteur maximal compatible | 1″ |
| Monture caméra | C-Mount |
| Mode de zoom | Manuel |
| Distorsion TV | < 0,02 % |
| Longueur totale | 328 mm |

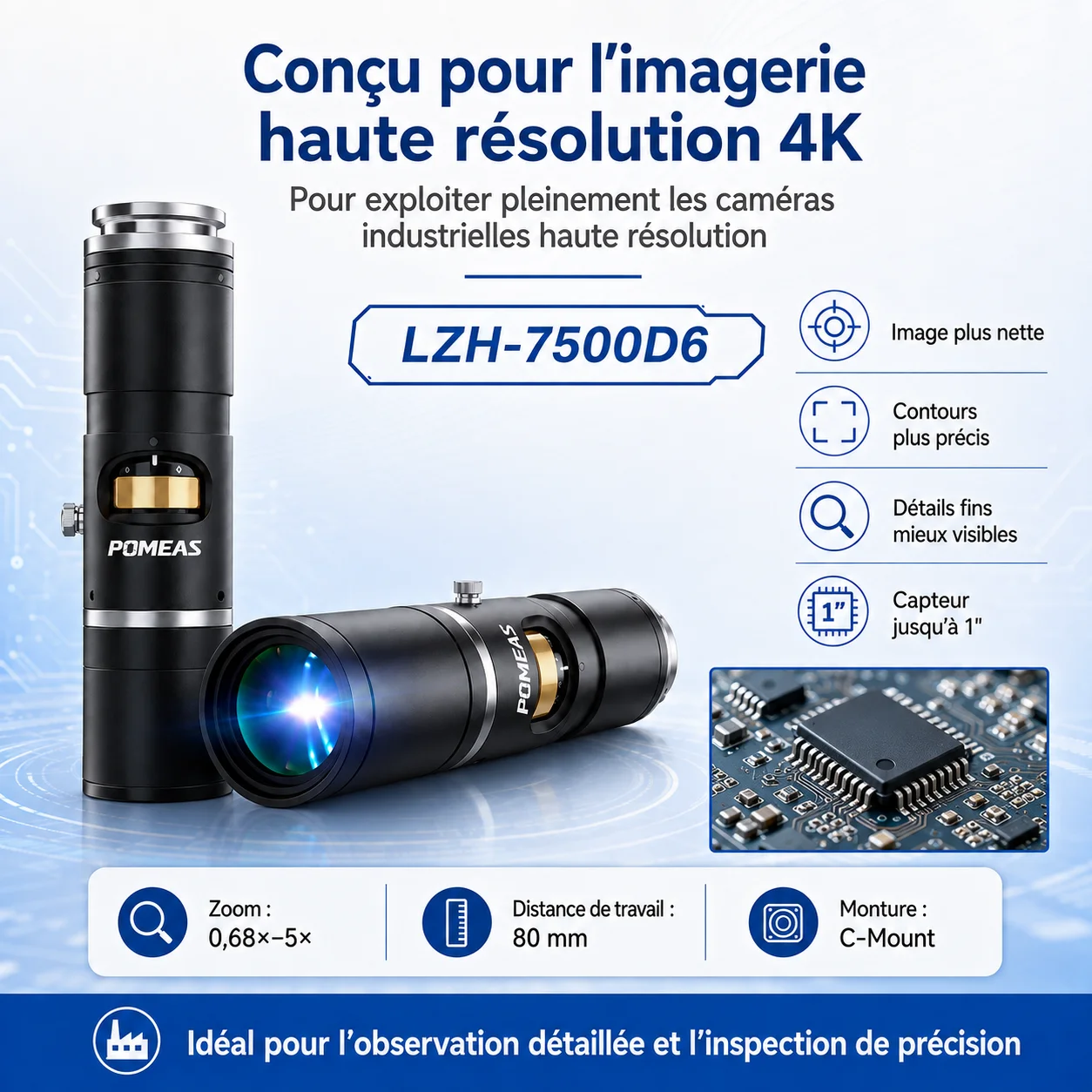

Imagerie haute résolution
Exploiter davantage les caméras industrielles haute résolution
Un capteur haute résolution ne suffit pas à lui seul pour obtenir une image détaillée. La qualité de l’objectif joue directement sur la netteté des contours et la visibilité des petits détails.
Résolution 4K
La conception optique haute résolution aide à conserver davantage d’informations utiles lors de l’observation de composants, caractères, contours et structures fines.
Capteur jusqu’à 1″
La compatibilité avec des capteurs jusqu’à 1 pouce permet d’associer l’objectif à des caméras industrielles disposant d’une surface d’imagerie plus importante.
Observation & mesure
Une image plus fiable pour la mesure par vision

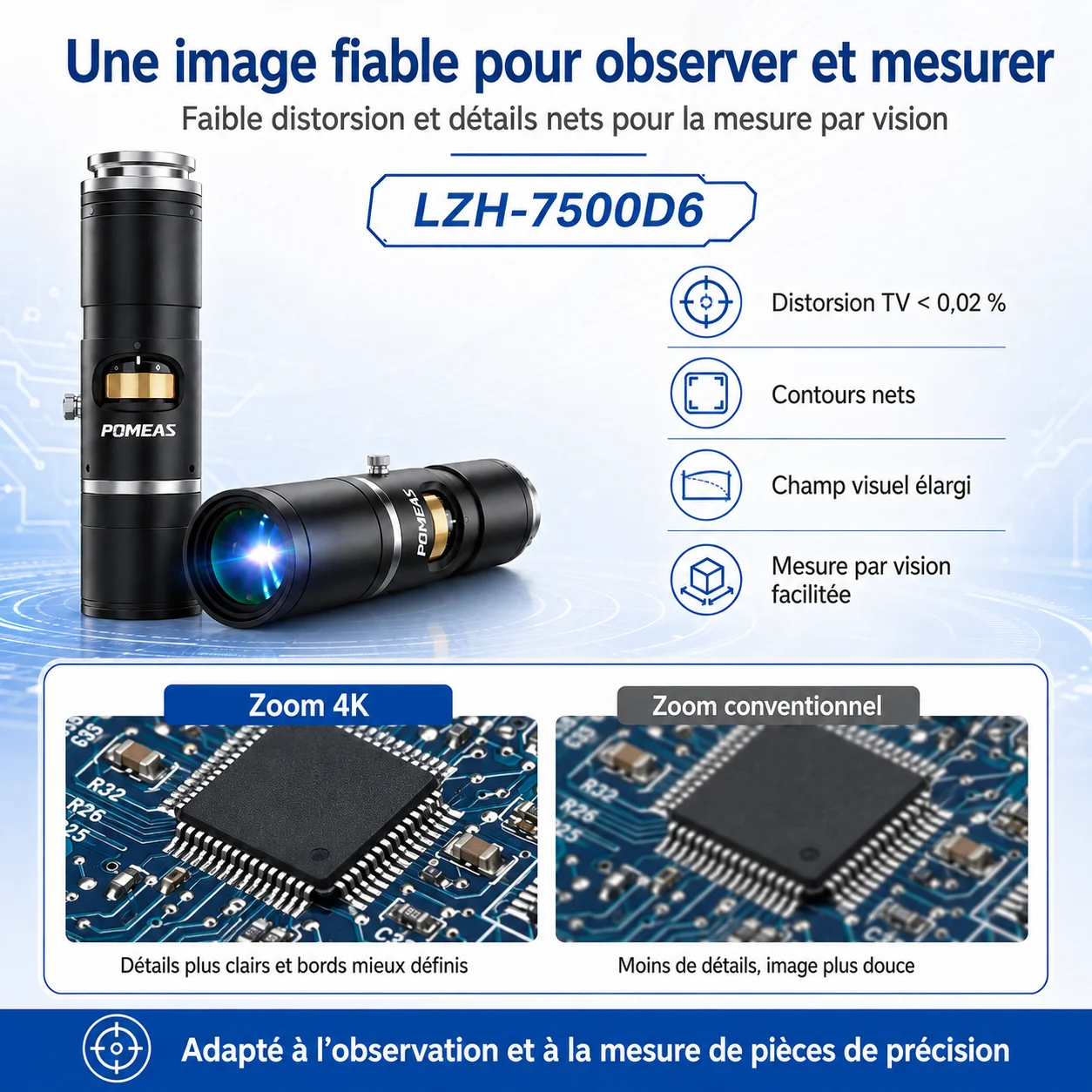

Pour une application de mesure d’image, le grossissement seul n’est pas suffisant. Les contours doivent rester suffisamment clairs et la déformation géométrique de l’image doit être maîtrisée afin de fournir au logiciel une base d’analyse plus stable.
La faible distorsion du système contribue à réduire la déformation géométrique de l’image et convient aux applications combinant observation détaillée et mesure par vision.
La précision finale de mesure ne dépend toutefois pas uniquement de l’objectif. Elle doit être évaluée en fonction de la caméra, de la taille de pixel, du champ de vision réel, de l’éclairage, de la calibration et de l’algorithme de mesure.

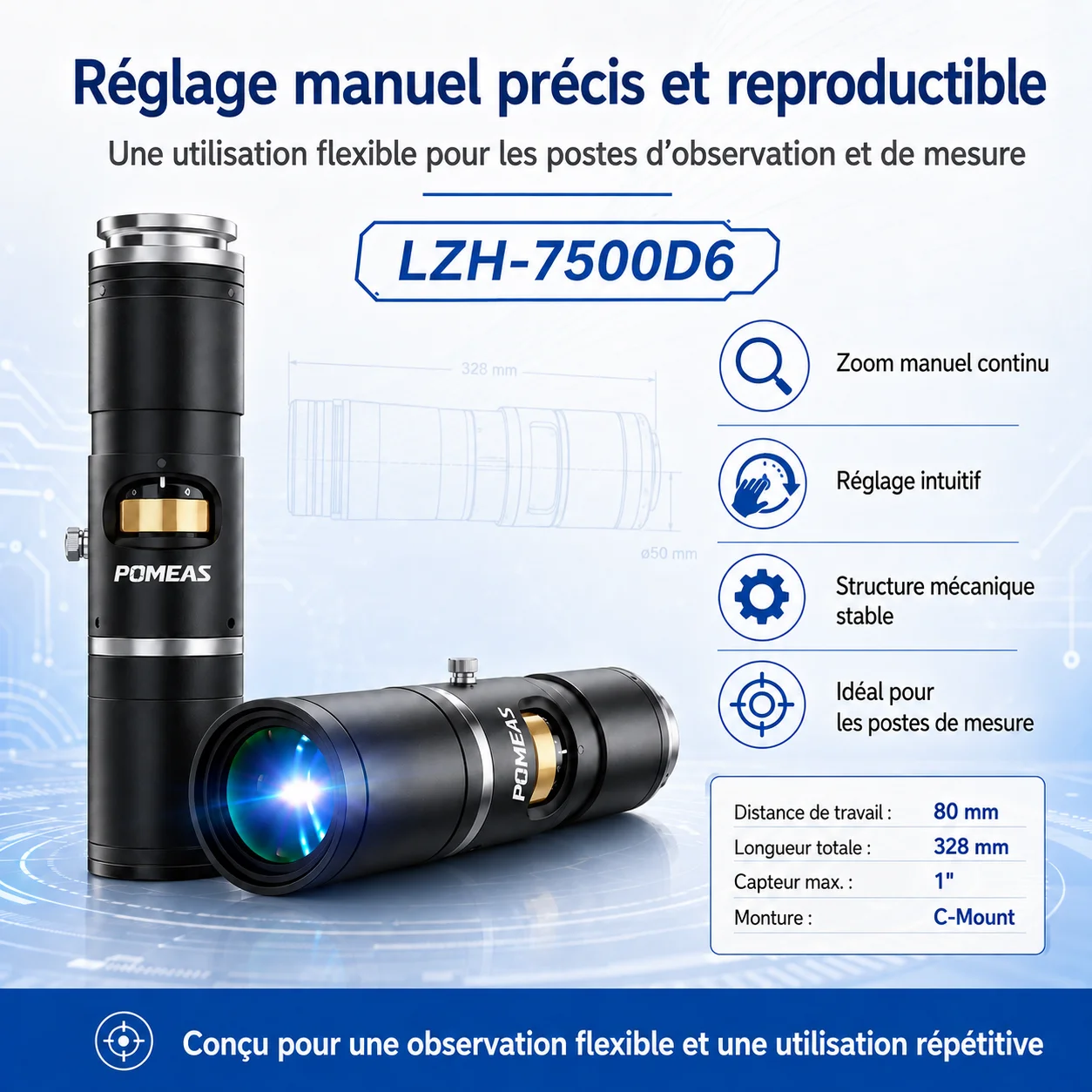

Commande manuelle
Un zoom flexible pour les postes d’observation et de mesure
Réglage direct du grossissement
Le fonctionnement manuel permet à l’opérateur d’ajuster rapidement le champ de vision selon la taille de la pièce et le niveau de détail à observer.
Structure mécanique robuste
La série utilise une structure mécanique conçue pour assurer une bonne stabilité du système optique dans les applications industrielles et les postes d’observation.
Configuration optique

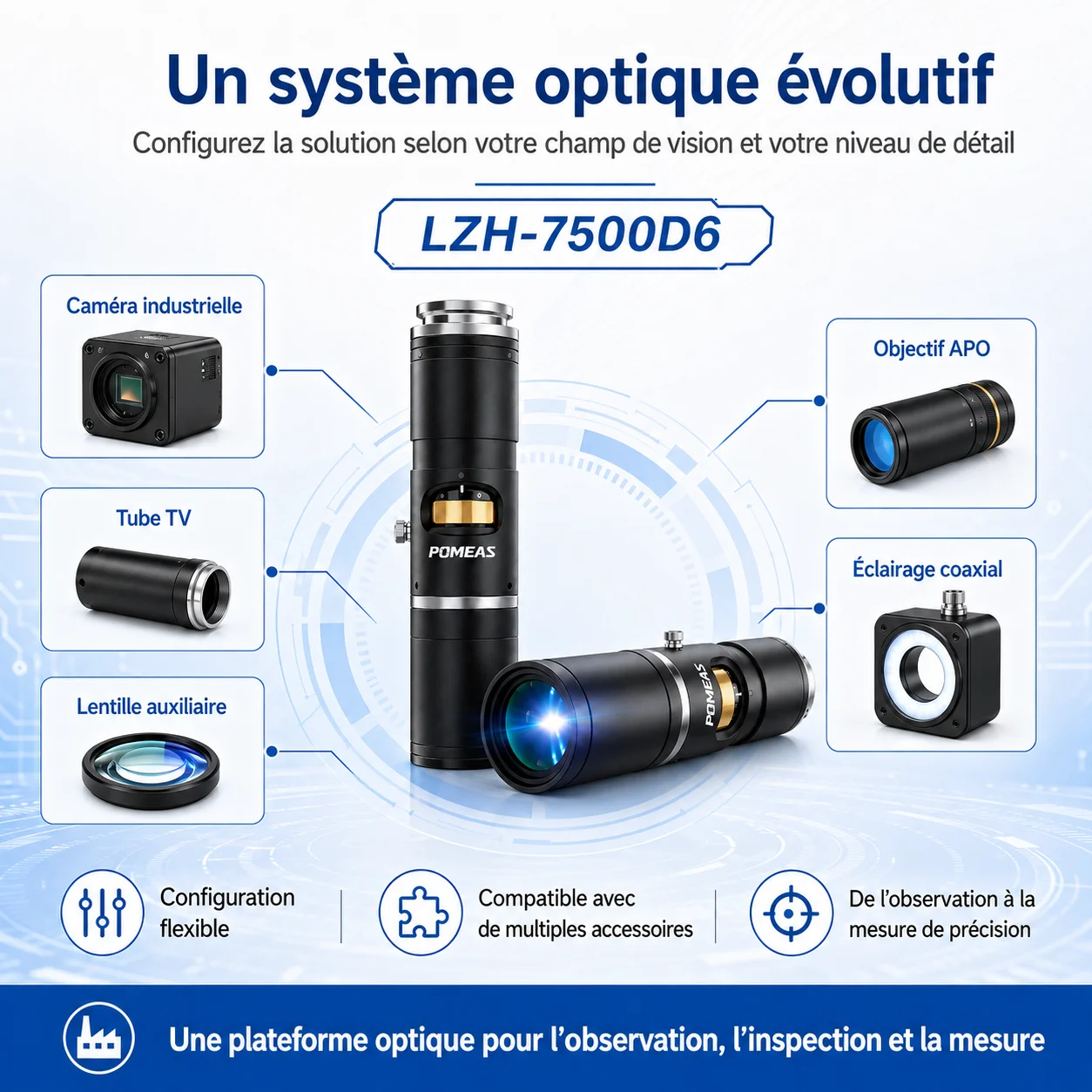

Un système évolutif plutôt qu’un objectif isolé
La série LZH peut être configurée avec différents composants optiques afin d’adapter le champ de vision, le grossissement et le mode d’éclairage aux besoins de l’application.
Applications
Applications typiques d’observation et de mesure
Sélection
Quelles informations fournir pour valider la configuration ?
Pour vérifier si le LZH-7500D6 correspond réellement à votre application, il est recommandé de fournir :
- le modèle ou les paramètres de la caméra ;
- la taille du capteur et la résolution ;
- le champ de vision souhaité ;
- la taille du plus petit détail à observer ou mesurer ;
- la distance de travail disponible ;
- une photo ou un dessin de la pièce ;
- le type de surface et les contraintes d’éclairage ;
- la précision de mesure recherchée, si une mesure est requise.
Ressources POMEAS
Comparer, configurer ou tester votre application
FAQ
Questions fréquentes sur le LZH-7500D6
Quelle est la plage de grossissement du LZH-7500D6 ?
Sa plage de zoom optique est de 0,68× à 5×. Elle permet de passer d’un champ relativement large à l’observation de détails plus fins sans changer d’objectif.
Quelle taille de capteur peut être utilisée ?
Le format maximal indiqué pour cette configuration est de 1″. Le choix réel de la caméra doit également tenir compte du champ de vision demandé et de la résolution nécessaire.
Quelle est la distance de travail ?
La distance de travail nominale indiquée est de 80 mm.
Cet objectif peut-il être utilisé pour la mesure dimensionnelle ?
Oui, il peut être intégré à un système de mesure par vision grâce à sa haute résolution et à sa faible distorsion. La précision finale doit cependant être déterminée au niveau du système complet : caméra, champ de vision, calibration, éclairage et logiciel.
Quels accessoires peuvent être associés à la série LZH ?
Selon la configuration, la série peut être associée à des tubes TV, lentilles auxiliaires, objectifs APO et solutions d’éclairage coaxial. La combinaison doit être choisie en fonction du champ, du grossissement et du type de pièce.
Vous ne savez pas quel objectif zoom choisir ?
Envoyez simplement le modèle de votre caméra, le champ de vision souhaité, la distance disponible et une photo de la pièce. POMEAS peut vous aider à vérifier la configuration optique avant la sélection.
