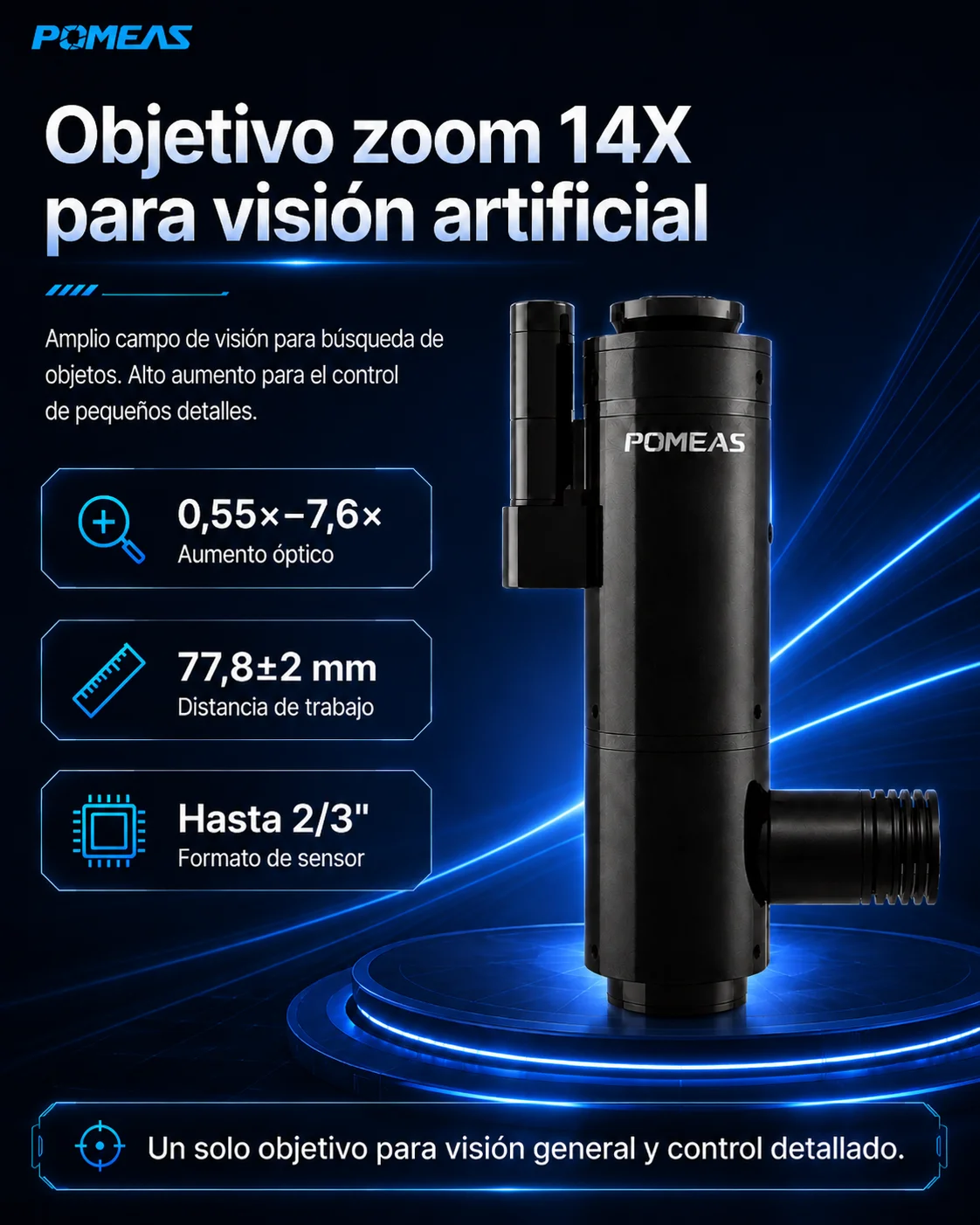

Lente zoom coaxial 14X para inspección de alta precisión

Lente zoom coaxial 14X para inspección de alta precisión

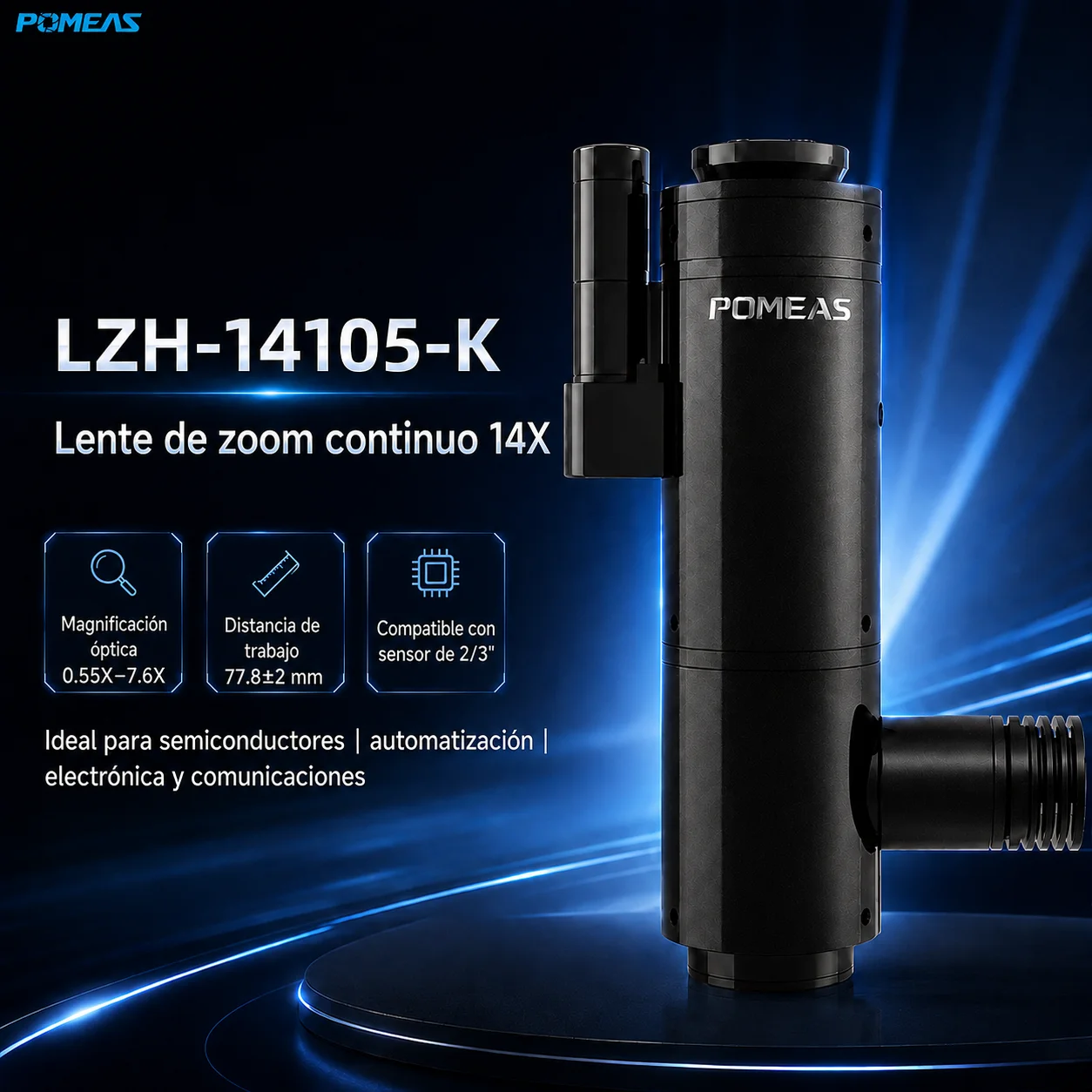

El POMEAS PMS-LZH-14105K es un lente zoom industrial de alta precisión con iluminación coaxial, diseñado para inspección, medición industrial, microscopía industrial y sistemas de visión artificial.

Su amplio rango de aumento de 0,55× a 7,6× permite cambiar entre una vista general y la observación detallada de pequeñas características sin sustituir el sistema óptico. La relación de zoom de aproximadamente 14:1 ofrece flexibilidad para trabajar con diferentes tamaños de pieza y diferentes campos de visión dentro de una misma estación.

La trayectoria de iluminación coaxial facilita la observación de superficies planas, metálicas, pulidas o reflectantes. Combinada con un diseño óptico de ultra baja distorsión, resulta especialmente adecuada para aplicaciones que requieren una representación clara de bordes, contornos y características geométricas.

El lente admite cámaras industriales con sensores de hasta 2/3″, utiliza una interfaz C-Mount y ofrece una distancia de trabajo nominal de 77,8±2 mm.

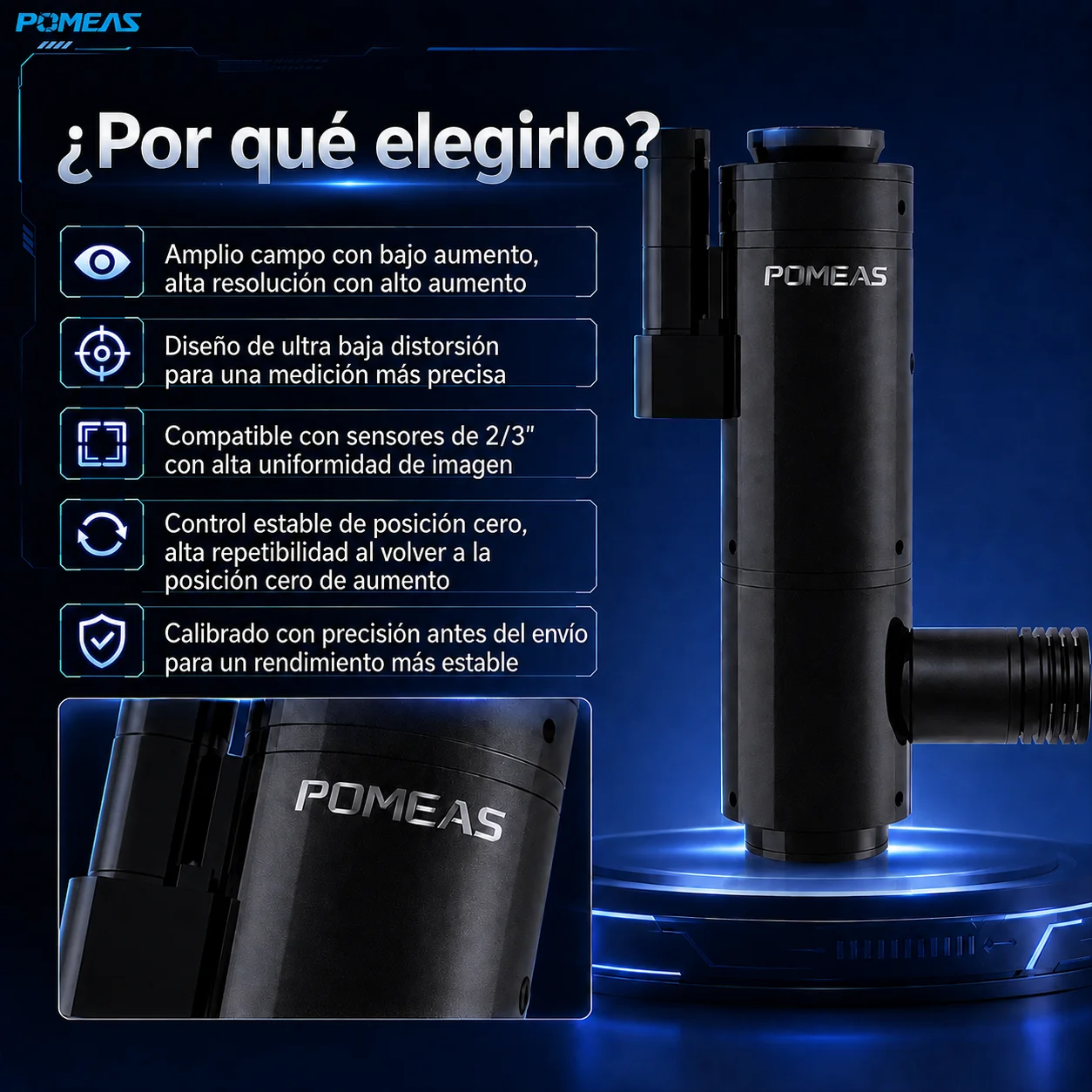

Características principales

Zoom de 0,55× a 7,6×

Permite ajustar el aumento según el tamaño de la pieza, el campo de visión necesario y el nivel de detalle que debe inspeccionarse.

Relación de zoom 14X

El amplio rango de zoom permite utilizar un solo sistema óptico para localizar el objeto, realizar una inspección general y ampliar posteriormente las zonas de interés.

Iluminación coaxial

La trayectoria coaxial dirige la iluminación hacia el objeto a través del eje óptico, ayudando a mejorar la visualización de determinadas superficies planas o reflectantes.

Ultra baja distorsión

El diseño óptico está orientado a reducir la deformación geométrica de la imagen, una característica especialmente útil en inspección visual y aplicaciones de medición.

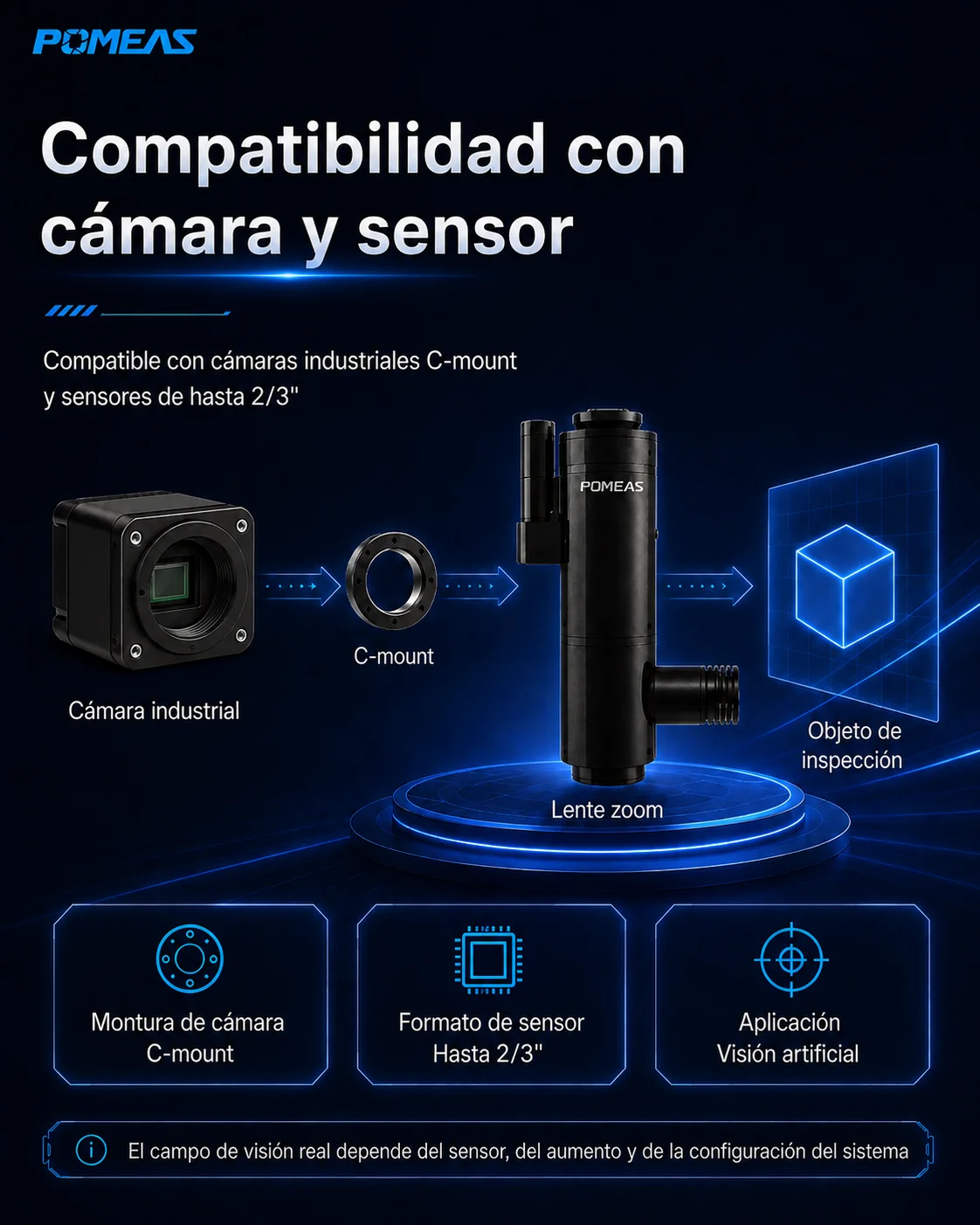

Compatible con sensores de hasta 2/3″

Puede utilizarse con cámaras industriales con sensores de hasta 2/3″. La cámara final debe seleccionarse considerando también la resolución, el tamaño de píxel y el campo de visión requerido.

Distancia de trabajo de 77,8±2 mm

Proporciona espacio entre el lente y la pieza para integrar soportes, iluminación y mecanismos de posicionamiento.

Montura C-Mount

La interfaz C-Mount facilita la integración con una amplia variedad de cámaras industriales compatibles.

Diseño compacto

Su estructura está pensada para facilitar la integración en estaciones de inspección, microscopios industriales y equipos automatizados con espacio limitado.

Aspectos técnicos destacados

Vista general y detalle con un solo sistema

Con aumentos bajos se puede localizar rápidamente la pieza o inspeccionar una zona amplia. Al aumentar la magnificación, se pueden observar áreas más pequeñas y características más detalladas.

Inspección de superficies reflectantes

La iluminación coaxial puede resultar especialmente útil para pistas metálicas, contactos eléctricos, componentes electrónicos, superficies mecanizadas y materiales pulidos.

Mejor control de la geometría de imagen

La ultra baja distorsión ayuda a mantener una representación más fiel de líneas, bordes y contornos, lo que favorece aplicaciones de inspección dimensional.

Campo de visión adaptable

El campo de visión cambia con el aumento y con el tamaño del sensor. Esto permite configurar una misma estación para diferentes piezas o zonas de inspección.

Menos cambios de lente

El amplio rango de zoom reduce la necesidad de sustituir ópticas cuando una aplicación requiere tanto observación general como inspección detallada.

Adecuado para medición óptica

Puede formar parte de un sistema de medición industrial. La precisión final depende también de la cámara, la calibración, el software, la iluminación y la estabilidad mecánica.

Iluminación alineada con el eje óptico

La trayectoria coaxial puede reducir sombras laterales sobre determinadas superficies planas y favorecer una iluminación más uniforme de la zona observada.

Para completar la configuración óptica del sistema, consulte nuestros objetivos y accesorios de visión artificial.

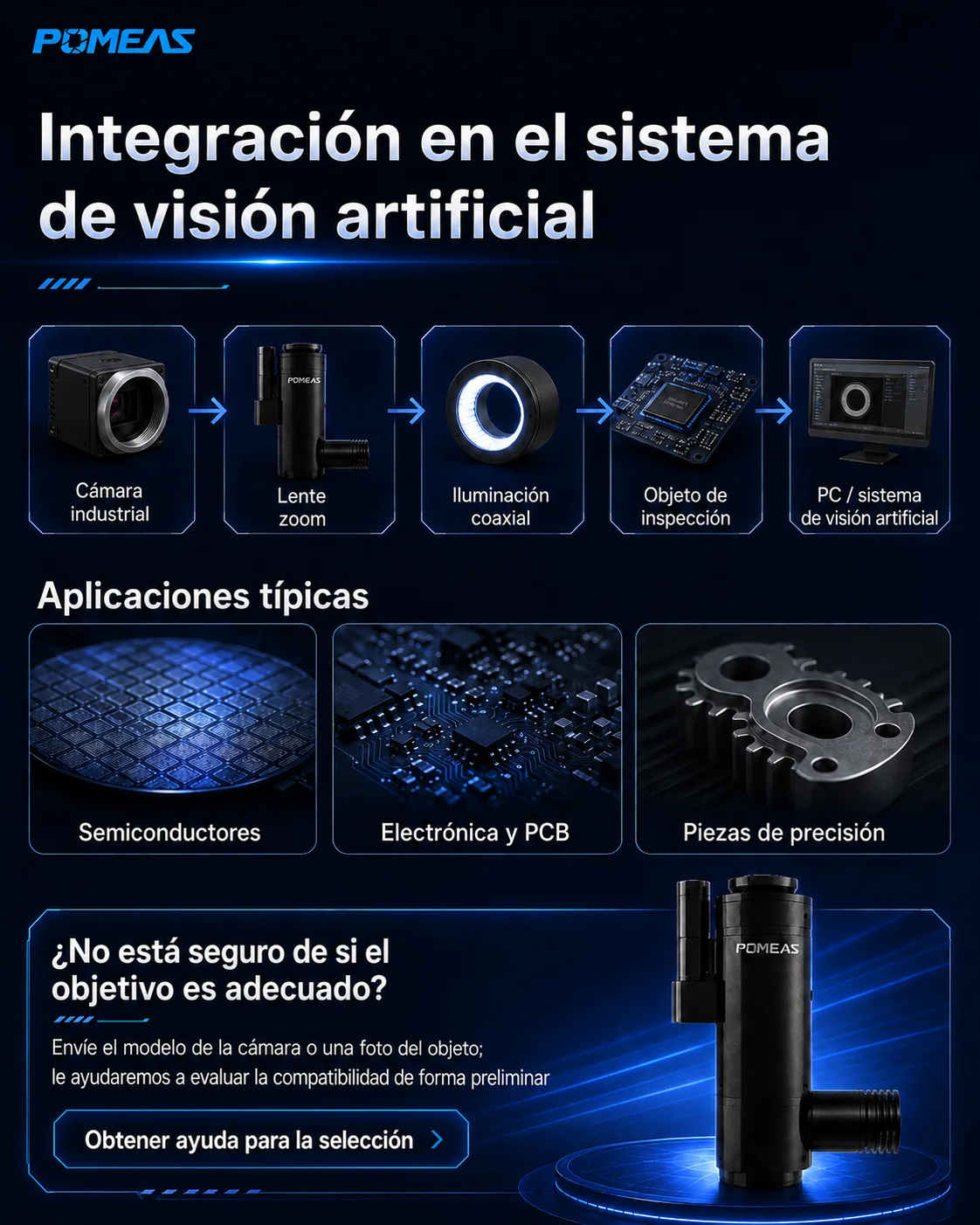

Integración en sistemas de visión artificial

Puede combinarse con cámaras industriales para inspección, medición, reconocimiento, posicionamiento, análisis de defectos y control de calidad.

Para ampliar la información sobre la selección de óptica, cámara e iluminación, consulte los fundamentos de visión artificial de EMVA.

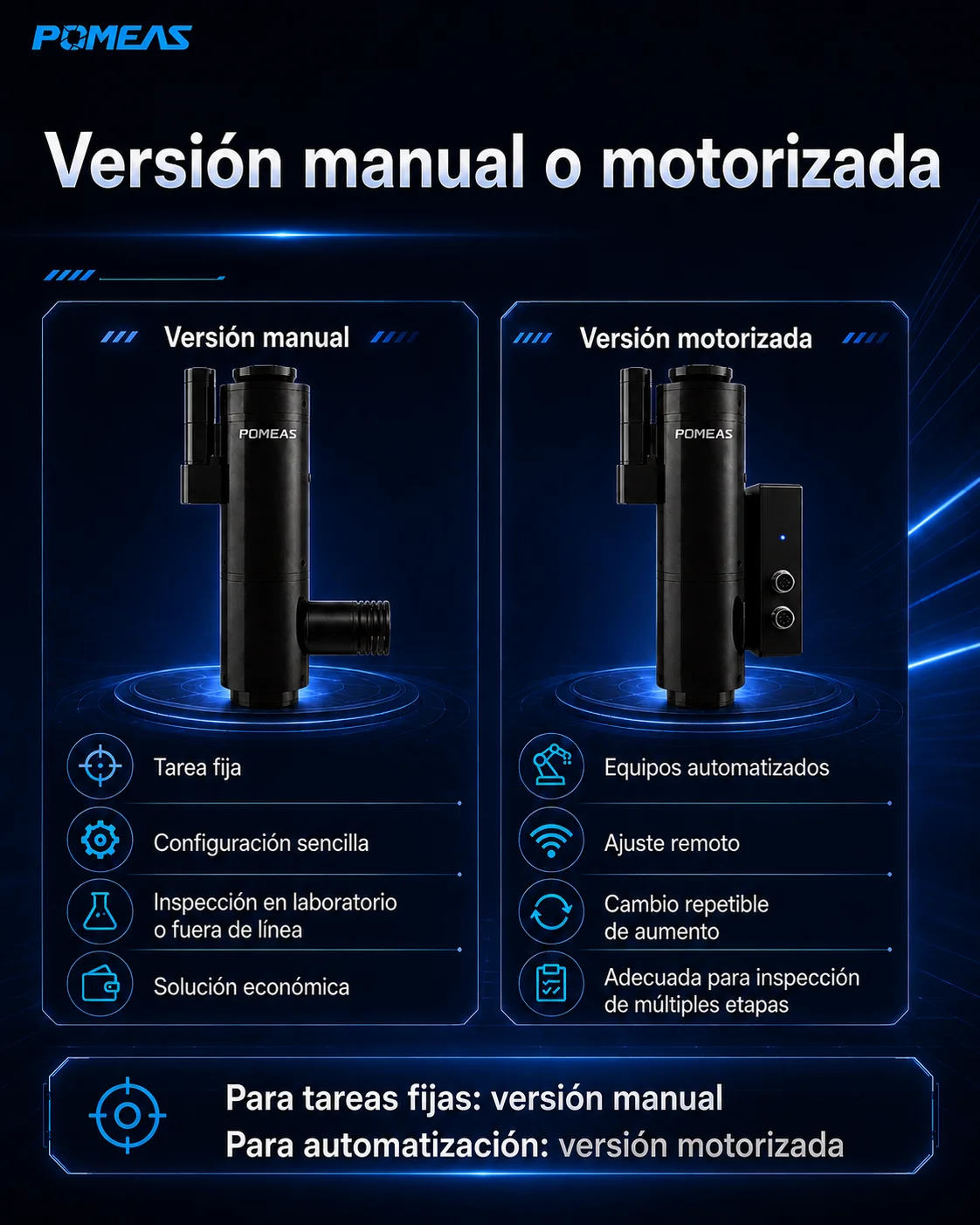

Configuración manual o motorizada

La plataforma admite configuraciones de ajuste manual y motorizado. El método de zoom suministrado, el sistema de control y las funciones disponibles deben confirmarse según la configuración solicitada. Los materiales existentes de POMEAS indican soporte Manual / Motorized para esta plataforma.

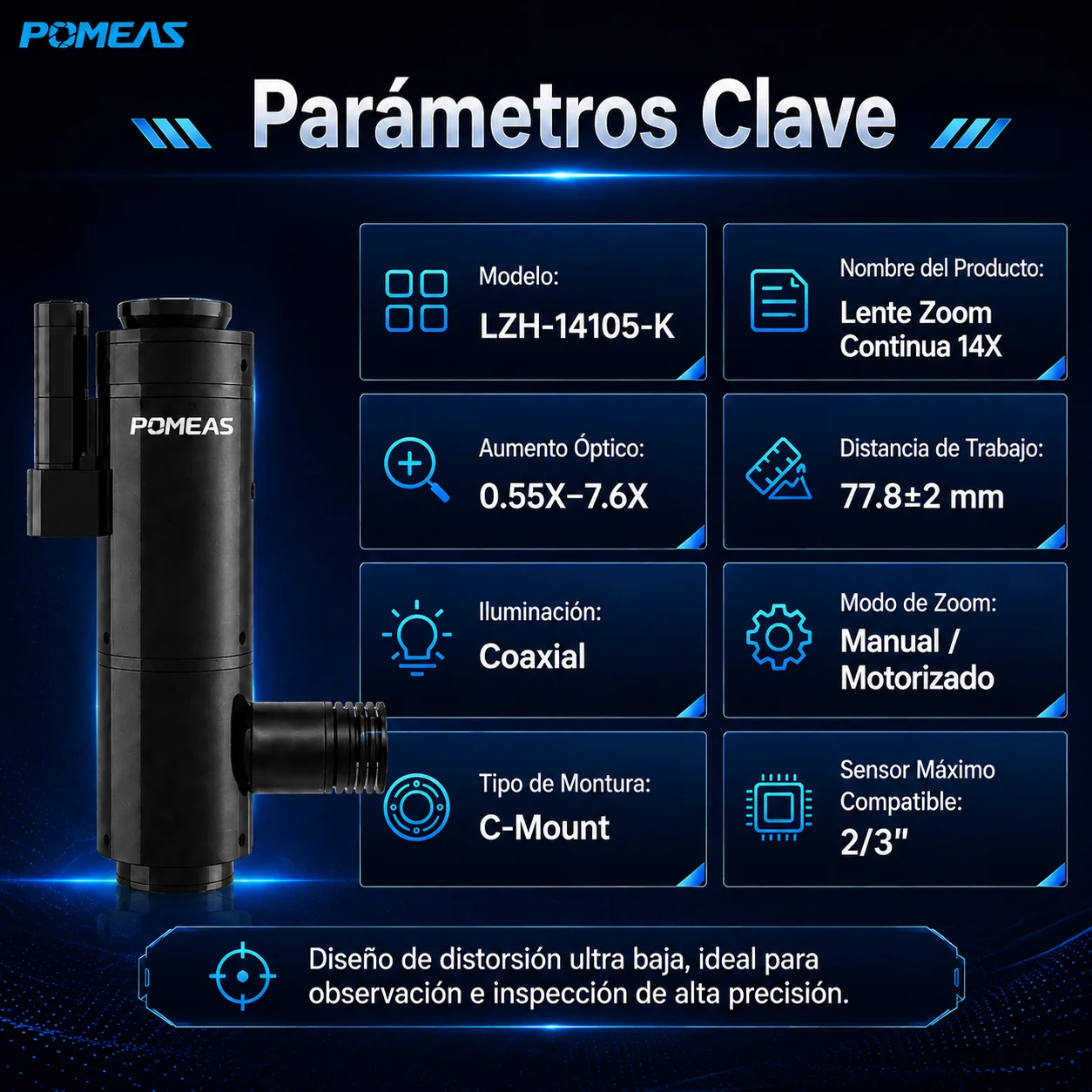

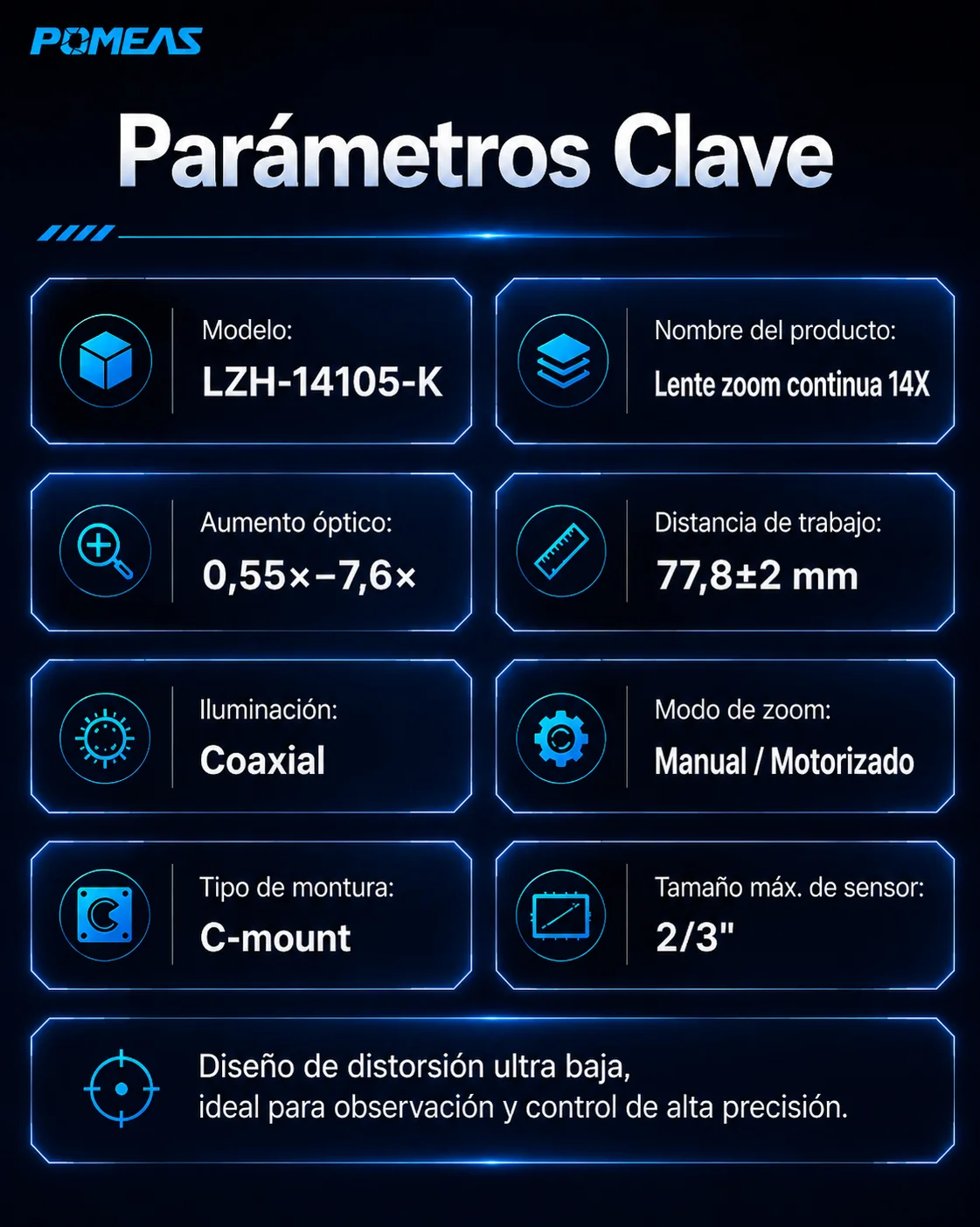

Especificaciones principales

Modelo: PMS-LZH-14105K

Tipo de producto: Lente zoom industrial coaxial

Rango de aumento óptico: 0,55×–7,6×

Relación de zoom: Aproximadamente 14:1

Iluminación: Trayectoria de iluminación coaxial

Sensor máximo compatible: Hasta 2/3″

Distancia de trabajo nominal: 77,8±2 mm

Montura: C-Mount

Distorsión: Diseño de ultra baja distorsión

Modo de zoom: Manual / configuración motorizada disponible según selección

Marca: POMEAS

Aplicaciones: Inspección industrial, medición, electrónica, semiconductores, automatización y visión artificial

Nota: El campo de visión, la resolución del sistema, el método de control y la fuente de iluminación deben confirmarse según la cámara y la configuración final.

Aplicaciones típicas

Inspección de placas PCB

Adecuado para observar pistas, componentes, zonas de soldadura, conectores y otras características visibles en placas electrónicas.

Inspección de semiconductores

Puede utilizarse para observar patrones, superficies, bordes y características visibles de chips y componentes semiconductores.

Inspección de componentes electrónicos

Facilita la observación de terminales, contactos, conectores, caracteres y posiciones de montaje.

Inspección de superficies metálicas

La trayectoria coaxial puede mejorar la visibilidad de determinados detalles sobre superficies planas, pulidas o reflectantes.

Inspección de conectores y contactos

Adecuado para observar pines, terminales, contactos eléctricos, posiciones y posibles defectos de montaje.

Medición de piezas de precisión

La baja distorsión permite integrar el lente en sistemas destinados a analizar contornos, bordes, orificios y otras características geométricas.

Detección de defectos superficiales

Puede utilizarse para buscar arañazos, manchas, rebabas, grietas, irregularidades y otros defectos visibles.

Inspección de piezas mecanizadas

Adecuado para observar bordes, orificios, superficies, ranuras y características locales de componentes mecanizados.

Control de calidad automatizado

Puede utilizarse en estaciones que verifican presencia, orientación, posición, dimensiones o apariencia de componentes.

Posicionamiento por visión artificial

Puede integrarse en sistemas de reconocimiento, alineación, posicionamiento visual y guiado de mecanismos.

Microscopía industrial

El amplio rango de zoom facilita el cambio entre una vista general y la observación detallada durante tareas de montaje, análisis y mantenimiento.

Automatización industrial

Puede integrarse en máquinas de inspección, estaciones de medición y líneas automatizadas. La documentación promocional de POMEAS menciona específicamente semiconductores, automatización, electrónica y comunicaciones como campos de aplicación.

Preguntas frecuentes

¿Cuál es el rango de aumento del PMS-LZH-14105K?

El lente ofrece un rango de aumento óptico de 0,55× a 7,6×, correspondiente a una relación de zoom de aproximadamente 14:1.

¿Qué ventaja ofrece un zoom 14X?

Permite cubrir una amplia variedad de campos de visión con un solo sistema óptico, desde la observación general hasta la inspección de zonas pequeñas.

¿Qué ventaja ofrece la iluminación coaxial?

La trayectoria coaxial dirige la luz hacia el objeto a través del eje óptico y puede mejorar la observación de superficies planas, metálicas o reflectantes.

¿La fuente de luz coaxial está incluida?

El lente incorpora una trayectoria para iluminación coaxial. La fuente de luz, su potencia, color, controlador y accesorios incluidos deben confirmarse según la configuración del pedido.

¿Es adecuado para superficies reflectantes?

Sí, puede ser especialmente útil para determinadas superficies reflectantes gracias a la trayectoria coaxial. El resultado final depende del material, el acabado, la iluminación y la cámara.

¿Qué tamaño de sensor admite?

Admite cámaras industriales con sensores de hasta 2/3″.

¿Qué montura utiliza?

Utiliza una interfaz C-Mount.

¿Cuál es la distancia de trabajo?

La distancia de trabajo nominal es de 77,8±2 mm.

¿El zoom es manual o motorizado?

La plataforma dispone de configuraciones manuales y motorizadas. El método incluido debe confirmarse según la versión solicitada.

¿Se puede controlar desde un ordenador o PLC?

Depende de la configuración motorizada y del controlador suministrado. El protocolo y la interfaz de control deben confirmarse antes del pedido; no se recomienda asumir RS232, USB, Ethernet o PLC sin verificar la configuración concreta.

¿Qué significa ultra baja distorsión?

Significa que el diseño óptico está orientado a reducir la deformación geométrica de la imagen, ayudando a conservar mejor las formas, bordes y líneas del objeto observado.

¿Es adecuado para medición?

Puede utilizarse como parte de un sistema de medición óptica. La precisión final depende además de la cámara, calibración, software, iluminación y estabilidad mecánica.

¿Puede utilizarse para inspección de PCB?

Sí. Puede utilizarse para observar pistas, componentes, soldaduras, conectores y otros detalles visibles de placas PCB.

¿Es adecuado para semiconductores?

Sí. Los materiales promocionales del producto incluyen los semiconductores entre sus principales campos de aplicación.

¿Puede detectar defectos muy pequeños?

La capacidad de detección depende del aumento seleccionado, el campo de visión, la resolución y el tamaño de píxel de la cámara, la iluminación, el contraste y el tamaño real del defecto.

¿El campo de visión permanece siempre igual?

No. Un aumento bajo proporciona un campo más amplio, mientras que un aumento alto muestra una zona menor con mayor detalle.

¿Puede instalarse en equipos automatizados?

Sí. El diseño compacto facilita su integración mecánica. Cuando se necesita cambiar automáticamente el aumento, debe seleccionarse la configuración motorizada correspondiente.

¿Qué diferencia hay frente a un lente zoom convencional sin iluminación coaxial?

La principal diferencia es la trayectoria coaxial, que puede mejorar la iluminación de determinadas superficies planas o reflectantes y facilitar la identificación de detalles que pueden ser difíciles de observar con iluminación lateral.

¿Qué información debo proporcionar para seleccionar el lente?

Para recomendar una configuración adecuada, indique:

• Modelo y resolución de la cámara

• Tamaño del sensor y tamaño de píxel

• Campo de visión requerido

• Distancia de trabajo disponible

• Tamaño de la pieza

• Tamaño mínimo del defecto

• Precisión de medición requerida

• Material y acabado superficial

• Tipo de iluminación

• Espacio disponible para instalación

• Necesidad de zoom manual o motorizado

¿POMEAS puede ayudar con la selección?

Sí. POMEAS puede evaluar la cámara, el campo de visión, la distancia de trabajo, el tipo de superficie, la iluminación y el tamaño mínimo del detalle. Consulte nuestro servicio de selección y soporte técnico para confirmar una configuración adecuada.

¿Necesita confirmar la configuración?

Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, la distancia de trabajo, el tipo de superficie y el tamaño mínimo del defecto. Nuestro equipo le ayudará a confirmar el lente, la iluminación y la configuración de zoom adecuados.
