同轴标准远心镜头 1/1.8英寸 16.78μm分辨率

产品介绍

PMS-LTC15-230C是一款内置同轴光路的标准远心镜头，适合反光表面的精密尺寸测量，属于机器视觉镜头与光学器件。

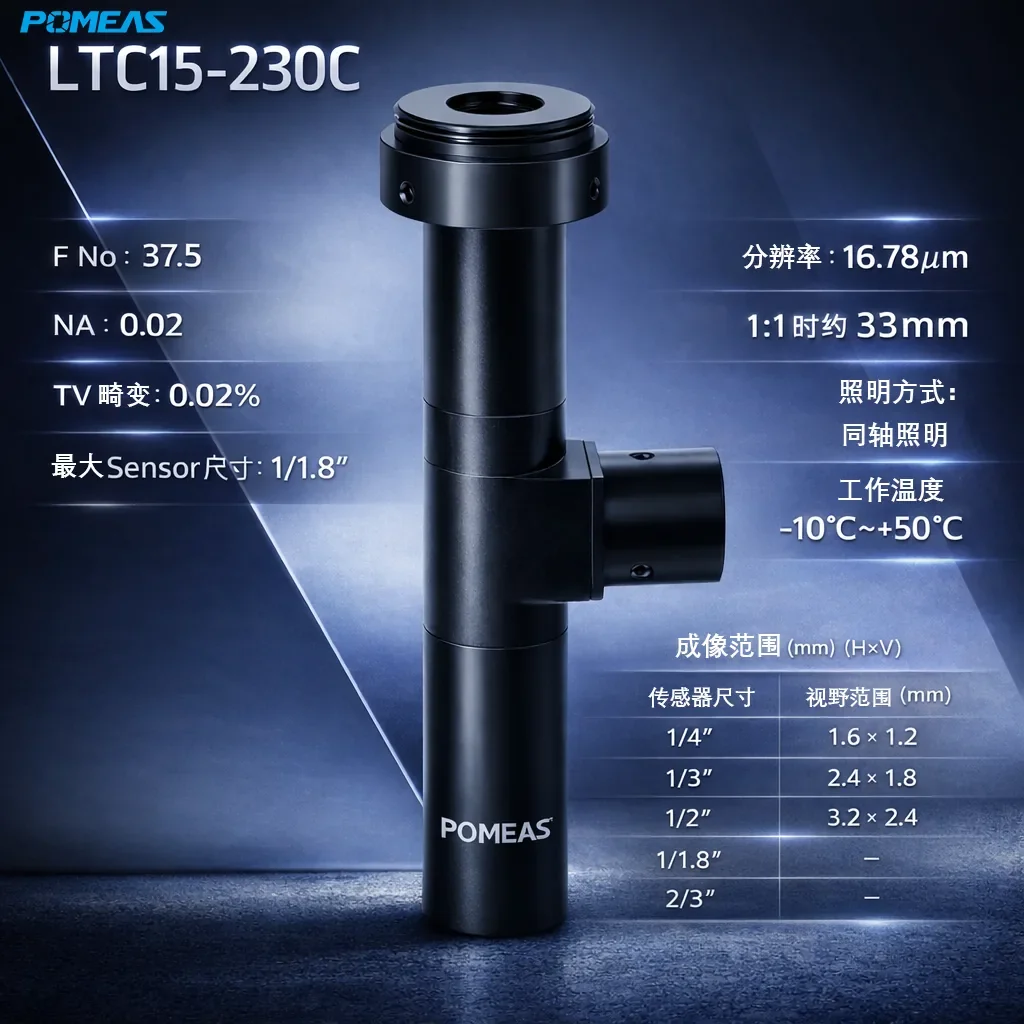

镜头F值37.5，分辨率16.78μm，TV畸变0.02%，最大兼容1/1.8英寸工业相机传感器，支持同轴照明，搭配同轴光源可在同一光轴上照明与成像，适合抛光金属、镜面等反光表面的特征观察。

远心光路可以减少工件高度变化和安装位置变化带来的成像倍率波动，提高边缘提取和尺寸计算的稳定性。需要了解更多镜头选型方法，可查看POMEAS机器视觉知识库。

主要特点

内置同轴光路

镜头内置分光光路，与同轴光源配合可在同一光轴上照明与成像，均匀照亮反光表面，适合抛光金属、镜面等工件的检测。

远心光路设计

在一定景深范围内保持较稳定的成像倍率，减少普通镜头近大远小的透视问题，提升测量一致性。

16.78μm分辨率

物方分辨率16.78μm，可清晰呈现工件边缘、孔位和表面特征。

低TV畸变

TV畸变0.02%，视野中心和边缘的几何偏差更小，有利于轮廓提取和尺寸计算。

C型接口

采用C型接口，与常见工业相机及视觉系统组件兼容，安装替换方便。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

工件尺寸测量

适用于机械件、电子元器件的长度、宽度、孔径和间距测量，远心成像可减少透视与倍率误差。

视觉定位与引导

可用于自动化设备的定位与引导，配合标定可获得稳定的坐标基准。

外观缺陷检测

适合零件的边缘缺损、划痕和表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野并预留边缘空间。

确认检测特征尺寸

提供最小孔径、缺陷或字符尺寸，结合镜头分辨率与相机像元综合评估成像能力。

照明搭配

反光表面检测首选同轴光源；轮廓测量可搭配远心平行LED背光源；漫反射表面可选择环形光源。

常见问题

1. PMS-LTC15-230C 适合哪些检测任务？

主要适用于反光工件的精密尺寸测量、视觉定位、外观缺陷观察等机器视觉场景，内置同轴分光光路可搭配同轴光源均匀照明反光表面。

2. 放大倍率和工作距离是多少？

本型号参数图未标注固定倍率，远心光路保证像面内倍率稳定。

3. 镜头的分辨率是多少？

镜头物方分辨率为16.78μm，可满足中小尺寸工件的轮廓与特征检测需求。

4. 最大支持多大的相机靶面？

最大兼容1/1.8″工业相机传感器。

5. 内置同轴光路有什么作用？

内置分光光路可使照明与成像共用同一光轴，搭配同轴光源能均匀照亮抛光金属、镜面等反光表面，避免反光斑影响检测。

6. 使用什么接口？工作温度范围是多少？

采用C型接口，工作温度范围为-10℃～+50℃，可适应常见工业现场环境。

7. 是否支持非标定制？

支持按客户需求定制。若有特殊倍率、工作距离或安装尺寸要求，可联系POMEAS提交工件与相机信息后确认。
