6.5X 1英寸高分辨率连续变倍工业镜头 C接口

产品介绍

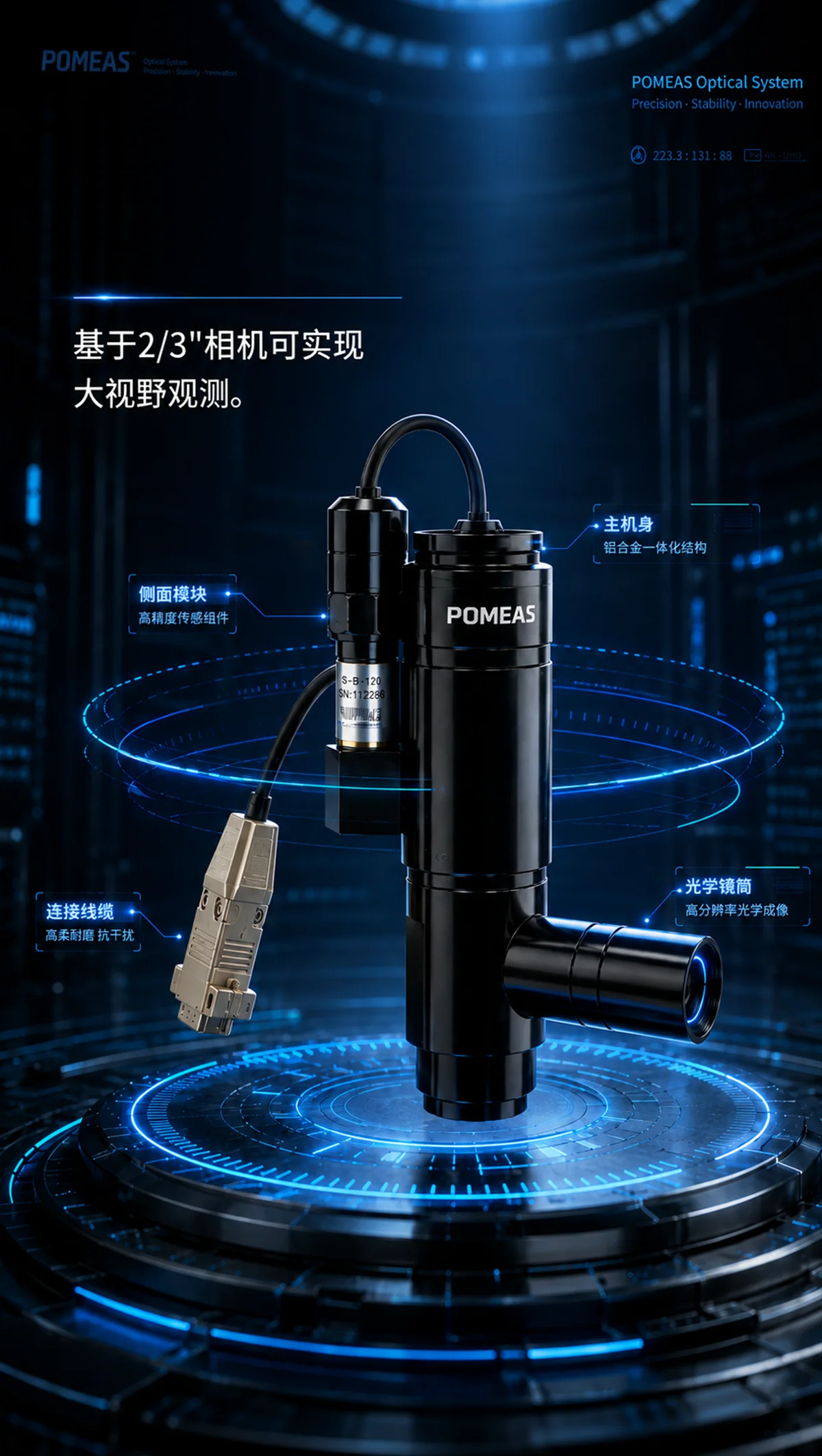

POMEAS 6.5X 1英寸高分辨率 连续变倍工业镜头 是一款面向机器视觉检测、精密观察和自动化设备集成的工业光学产品。镜头采用专业光路设计，光学放大倍率覆盖0.7X–4.5X，变倍比达到6.5:1，可根据被测产品尺寸、检测视野和细节观察需求灵活调整成像倍率。

镜头最大支持1英寸 工业相机 ，在低倍率状态下可获得较大的观察范围，便于快速定位产品和采集整体轮廓；在高倍率状态下可放大产品局部区域，使边缘、字符、焊点、划痕及微小结构更加清晰。

产品工作距离为88±2 mm，采用 C接口 设计，支持手动与电动变倍配置。整体结构紧凑，便于安装到工业相机、自动化检测设备、视觉定位平台和显微观察系统中，适用于半导体、自动化、电子通讯及精密制造等行业。

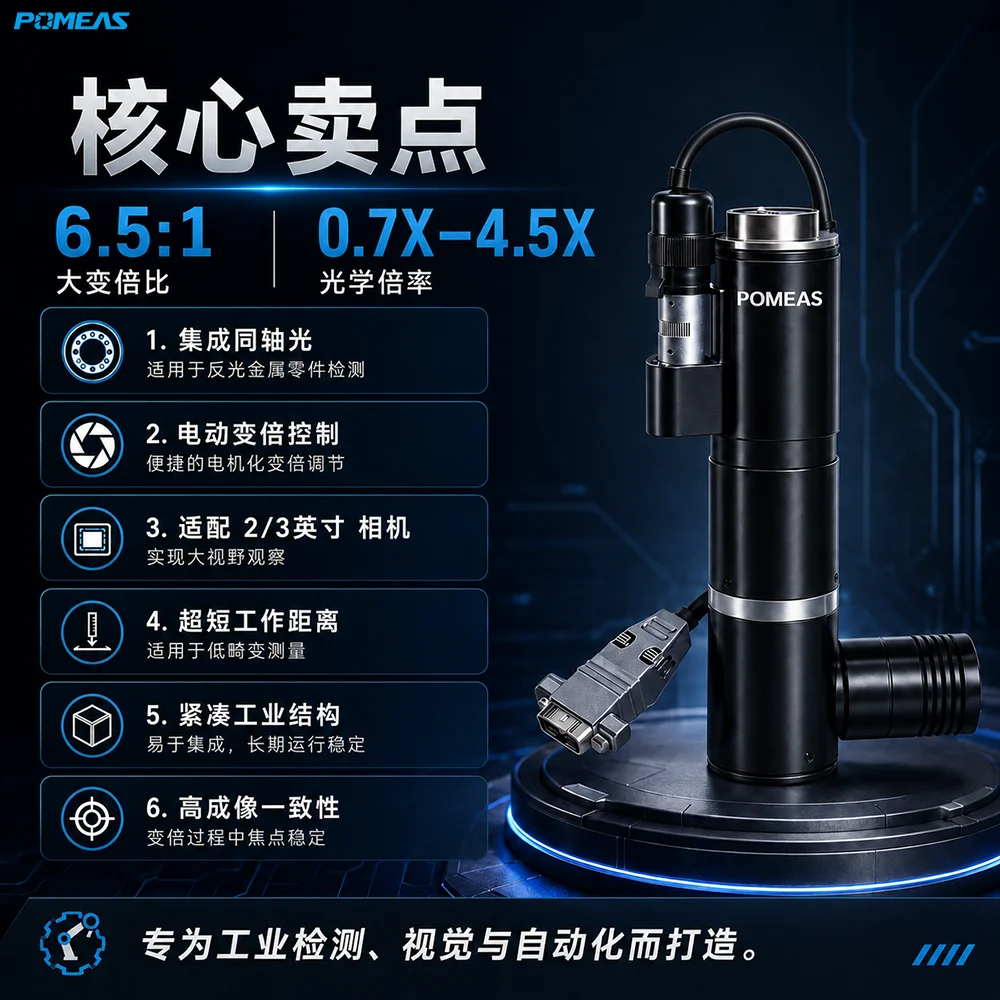

主要特点

6.5X连续变倍

镜头光学放大倍率为0.7X–4.5X，可在较大视野观察与局部细节放大之间连续切换，减少检测不同尺寸产品时频繁更换镜头的需求。

最大支持1英寸相机

镜头最大像面为1英寸，可搭配1英寸及以下靶面的工业相机，适合需要较大检测视野和较高图像分辨率的机器视觉项目。

大视野与细节观察兼顾

低倍率适合产品定位、整体轮廓观察和大范围检测，高倍率适合微小结构、边缘、焊点、字符及表面缺陷的精细观察。

固定工作距离设计

88±2 mm工作距离有利于保持镜头、相机和被测产品之间的安装位置稳定，方便自动化设备进行结构设计和重复调试。

低畸变成像

不同倍率下保持较低的TV畸变，可减少产品轮廓和边缘产生的明显变形，有利于图像识别、定位和视觉测量。

支持手动与电动变倍

可根据项目要求选择手动调节或电动调节方式。手动版本适合固定工位和人工调试，电动版本适合自动切换倍率及远程控制需求。

紧凑型结构

镜头结构紧凑，便于集成到空间有限的 机器视觉设备 、自动化产线和精密检测平台中。

C接口设计

采用常见C接口，可连接多种工业相机，方便进行视觉系统选型与设备集成。

技术亮点

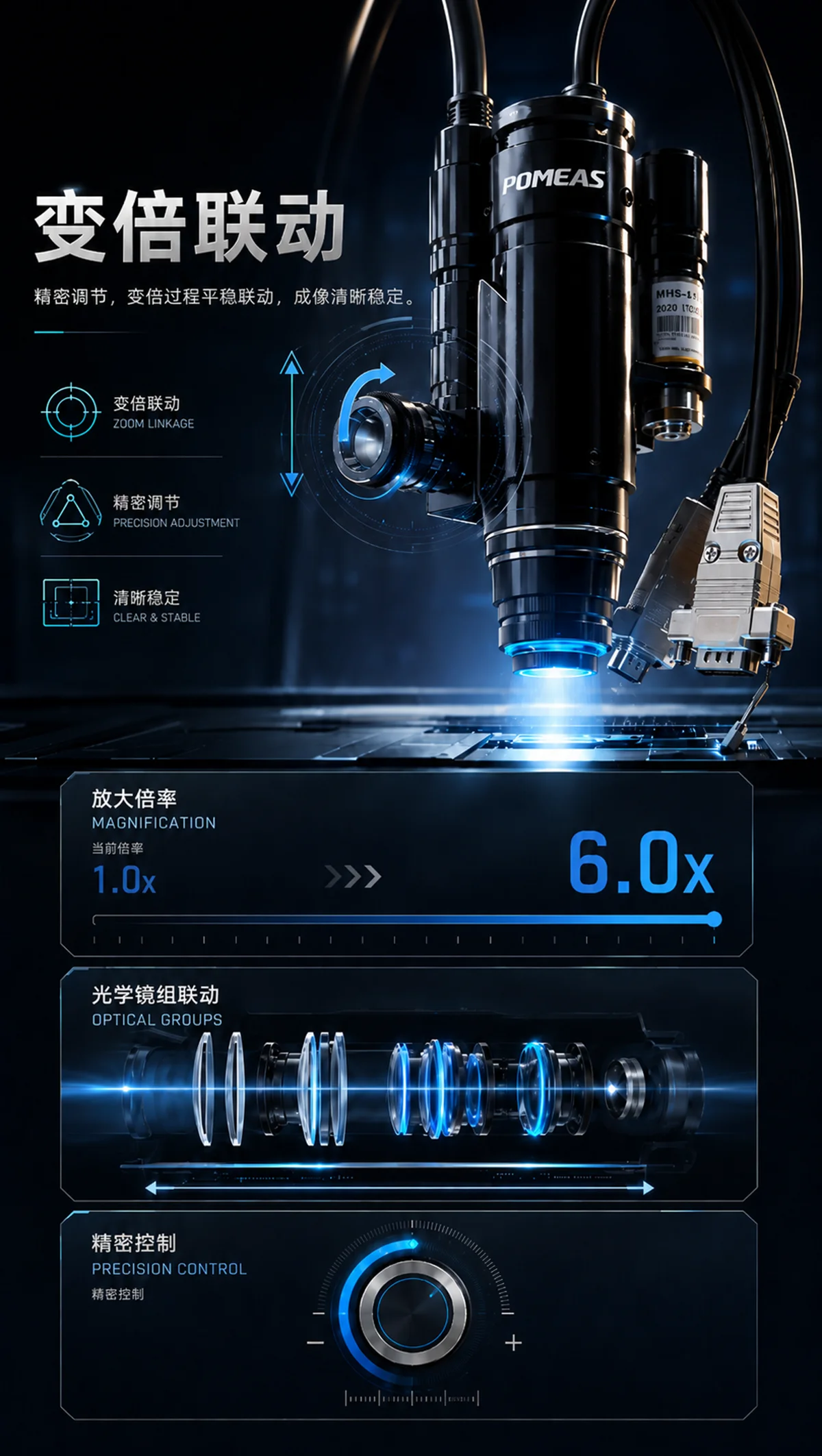

专业连续变倍光学设计

镜头在0.7X–4.5X范围内连续调节倍率，无需更换镜头即可改变检测视野。对于同一生产线中尺寸不同或检测位置不同的产品，可通过调整倍率完成整体定位和局部检查。

支持大靶面高分辨率成像

最大支持1英寸工业相机，能够充分利用较大靶面相机的成像范围，适用于大视野观察、精密零件检测和高像素图像采集。

大视野定位与高倍率检测结合

低倍率状态下可快速查看产品整体位置和外形轮廓，高倍率状态下可进一步观察局部细节，使一套成像系统能够覆盖不同检测范围。

较低TV畸变

镜头在不同倍率下具有较低的TV畸变，可帮助工业相机更准确地采集产品轮廓、孔位、边缘和位置特征。PDF参数表显示，不同倍率下TV畸变约为小于0.02%至小于0.06%。

固定工作距离便于设备集成

镜头在变倍过程中可保持相对稳定的安装工作距离，有助于减少设备调试时反复移动相机或产品平台的问题，更适合自动化工位使用。

手动与电动控制方式可选

手动调节便于现场快速调试； 电动配置 可与设备控制系统配合，根据不同产品、工位或检测程序切换倍率。具体电机、控制卡和控制方式需根据最终配置确认。

多种附件组合能力

镜头可根据检测视野、综合倍率和安装接口需求搭配不同物镜、镜管或转接附件，从而适应不同尺寸产品和不同工业相机。

规格参数

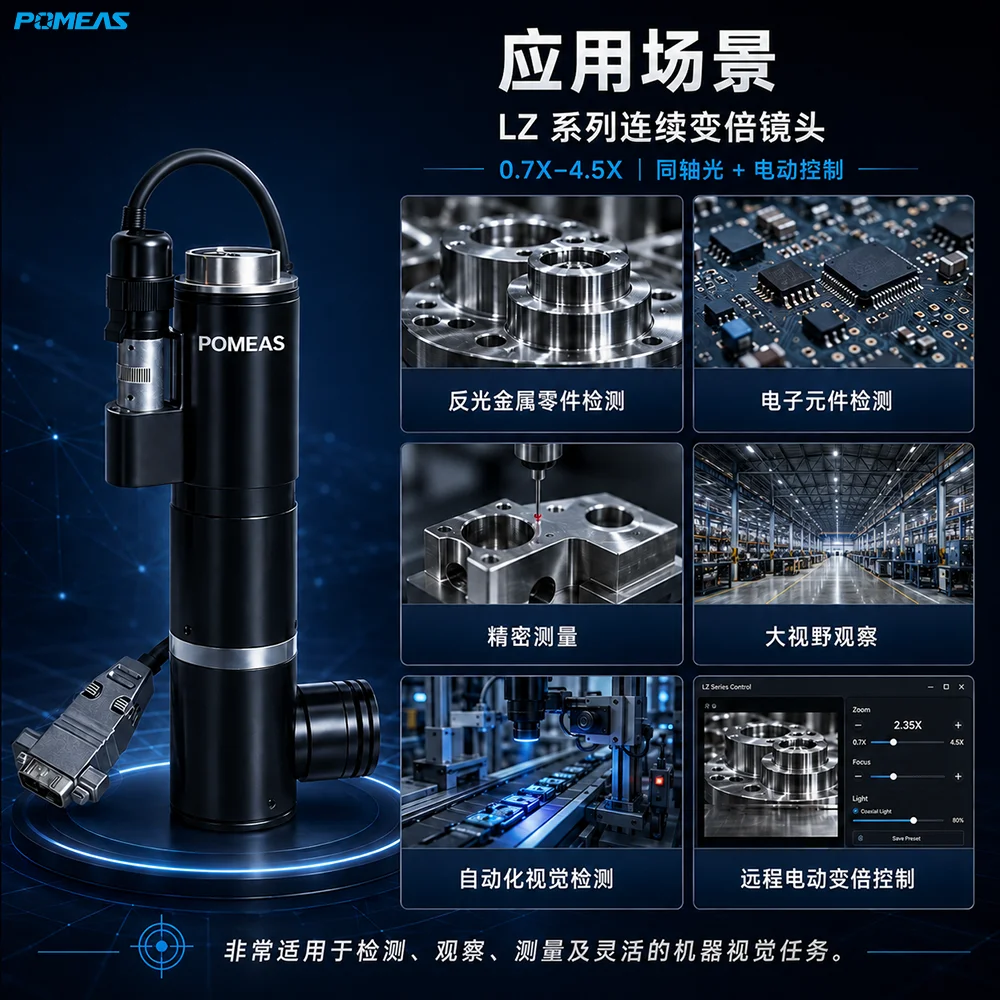

典型应用

半导体与芯片检测

适用于晶圆、芯片、封装器件、引脚、焊点、线路和表面结构的图像采集，可用于外观观察、位置识别和局部缺陷检查。

PCB和电子元件检测

可用于PCB、连接器、端子、线圈、焊接区域及电子元器件的字符、焊点、边缘、缺件和外观检测。

精密零件外观检查

适用于小型金属件、塑料件、轴类零件、五金件和精密加工件的表面划痕、缺口、毛刺、孔位及轮廓观察。

自动化视觉定位

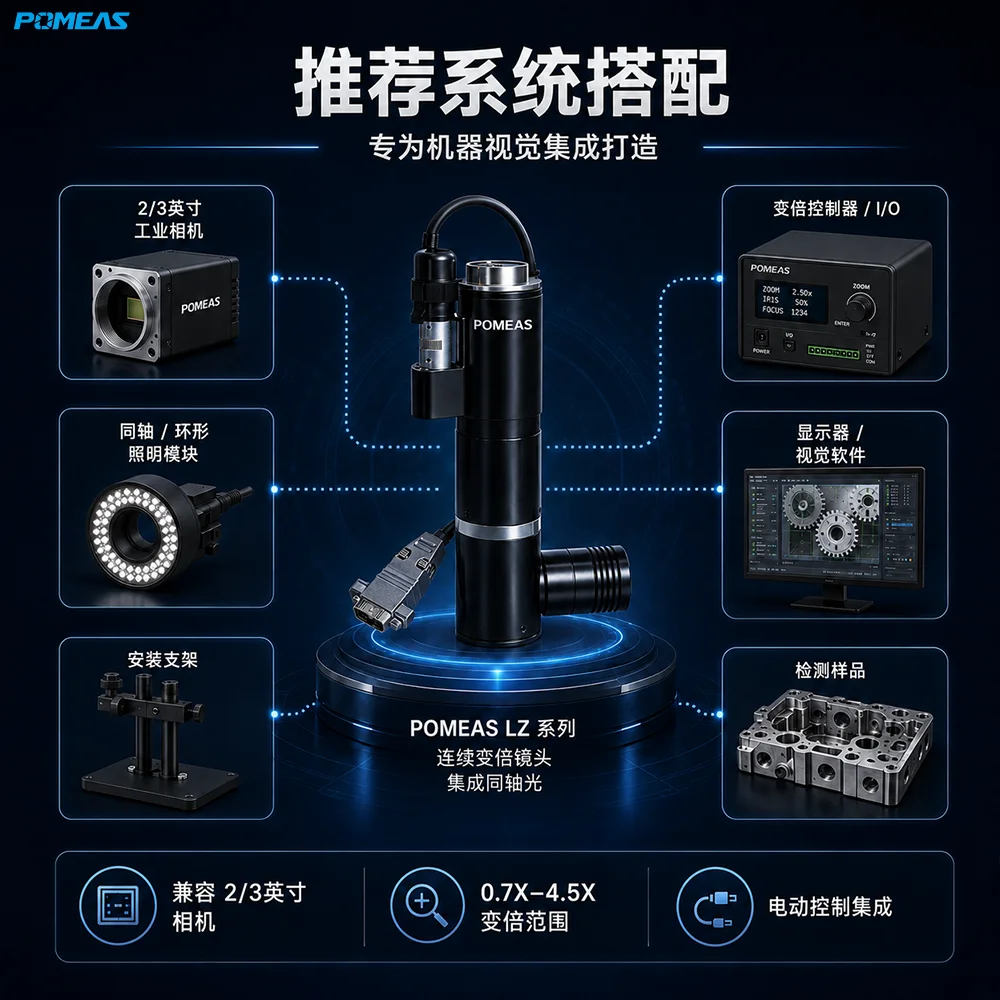

可配合工业相机、运动平台和视觉软件，用于产品定位、装配对位、机械臂抓取引导及加工位置识别。

字符与标记识别

适用于二维码、条形码、激光标记、丝印字符、产品编号及标签内容的图像采集和识别。

显微观察与图像记录

可应用于实验室、研发和质量管理场景，完成样品结构观察、局部图像放大、拍照记录和质量分析。

自动化多产品检测

电动配置可根据不同产品规格自动切换倍率，适合一套设备检测多种尺寸产品或多个检测区域。

选型说明

选择连续变倍镜头 时，不能只看最高倍率，还需要同时确认工业相机传感器尺寸、检测视野、最小特征尺寸、工作距离和设备安装空间。

选型前建议提供以下信息：

1. 工业相机型号及传感器尺寸
2. 相机分辨率及像元尺寸
3. 需要观察的最大产品范围
4. 需要识别的最小特征尺寸
5. 镜头与产品之间允许的工作距离
6. 是否需要电动变倍
7. 是否需要搭配附加物镜或转接接口
8. 检测项目属于观察、识别、定位还是尺寸测量

实际视野会随着相机靶面尺寸、镜头倍率和附加物镜配置发生变化，应根据具体项目选择合适的组合。

常见问题（FAQ）

1. 这款镜头的光学倍率范围是多少？

镜头自身的光学放大倍率为0.7X–4.5X，变倍比为6.5:1。搭配不同物镜或镜管后，系统综合倍率会发生变化。

2. 可以搭配多大的工业相机？

镜头最大支持1英寸像面，可搭配1英寸及以下传感器尺寸的工业相机，例如2/3英寸、1/2英寸等。选择相机时还需要确认接口和实际视野要求。

3. 镜头采用什么接口？

产品采用C接口，可连接常见的C接口工业相机。需要搭配其他接口设备时，可根据实际结构选择相应转接附件。

4. 工作距离是多少？

标准工作距离为88±2 mm。实际安装距离可能受到相机接口、转接件和附加物镜配置的影响，安装前应确认完整光学组合。

5. 变倍时需要移动相机吗？

镜头在规定工作距离范围内可通过调节倍率改变视野，一般不需要频繁移动相机。实际使用时仍需根据景深、产品高度和成像清晰度进行微调。

6. 支持电动变倍吗？

支持手动与电动变倍配置。电动版本可用于自动化设备中的倍率切换，具体电机、控制卡及控制方式需根据最终配置确认。

7. 电动控制卡是否包含在标准产品中？

控制卡及相关电动附件是否包含，需要根据具体选型和报价确认。产品详情中不建议直接写成默认包含，以免客户产生误解。

8. 这款镜头是否支持自动对焦？

PDF资料主要说明了连续变倍能力，没有标明镜头自身带有自动对焦功能。需要自动对焦时，应配合运动机构、对焦模块或视觉软件实现。

9. 可以用于尺寸测量吗？

镜头具有较低TV畸变，可用于轮廓观察、定位和视觉测量。但整套系统的测量精度还取决于工业相机分辨率、像元尺寸、光源、标定方式、机械结构和测量软件，不能只根据镜头参数判断最终精度。

10. 低倍率和高倍率分别适合什么检测？

低倍率适合大视野定位、整体轮廓观察和多个产品同时成像；高倍率适合字符、焊点、划痕、边缘及微小结构的局部精细观察。

11. 是否可以检测不同尺寸的产品？

可以。通过调节连续变倍倍率，可改变相机观察范围，适应不同尺寸的产品。但当产品尺寸、检测精度或工作距离变化较大时，可能需要更换附加物镜或重新进行系统选型。

12. 主要适用于哪些行业？

主要适用于半导体、自动化、电子通讯、精密制造、机器视觉检测和实验室观察等场景。PDF中明确列出的应用行业包括半导体、自动化和电子通讯。

询盘与选型提示

不同相机传感器尺寸、检测视野和精度要求会影响最终镜头配置。为了准确选型，请提供工业相机型号、传感器尺寸、检测范围、最小特征尺寸、工作距离、安装空间及是否需要电动变倍，我们将根据实际项目推荐合适的镜头和附件组合。
