1.5X高分辨率同轴远心镜头 5.59μm

产品介绍

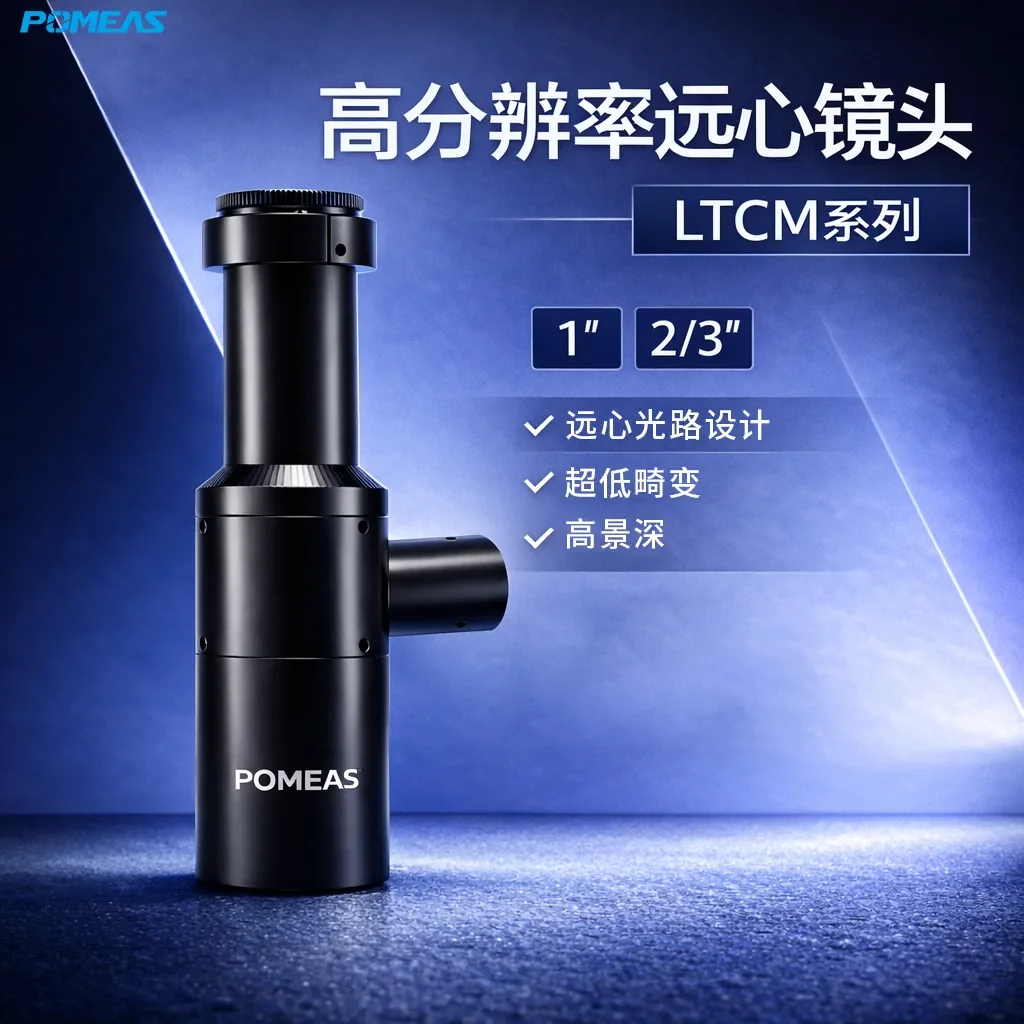

PMS-LTCM15-110C是一款1.5X高分辨率同轴远心镜头，5.59μm物方分辨率，属于机器视觉镜头与光学器件。

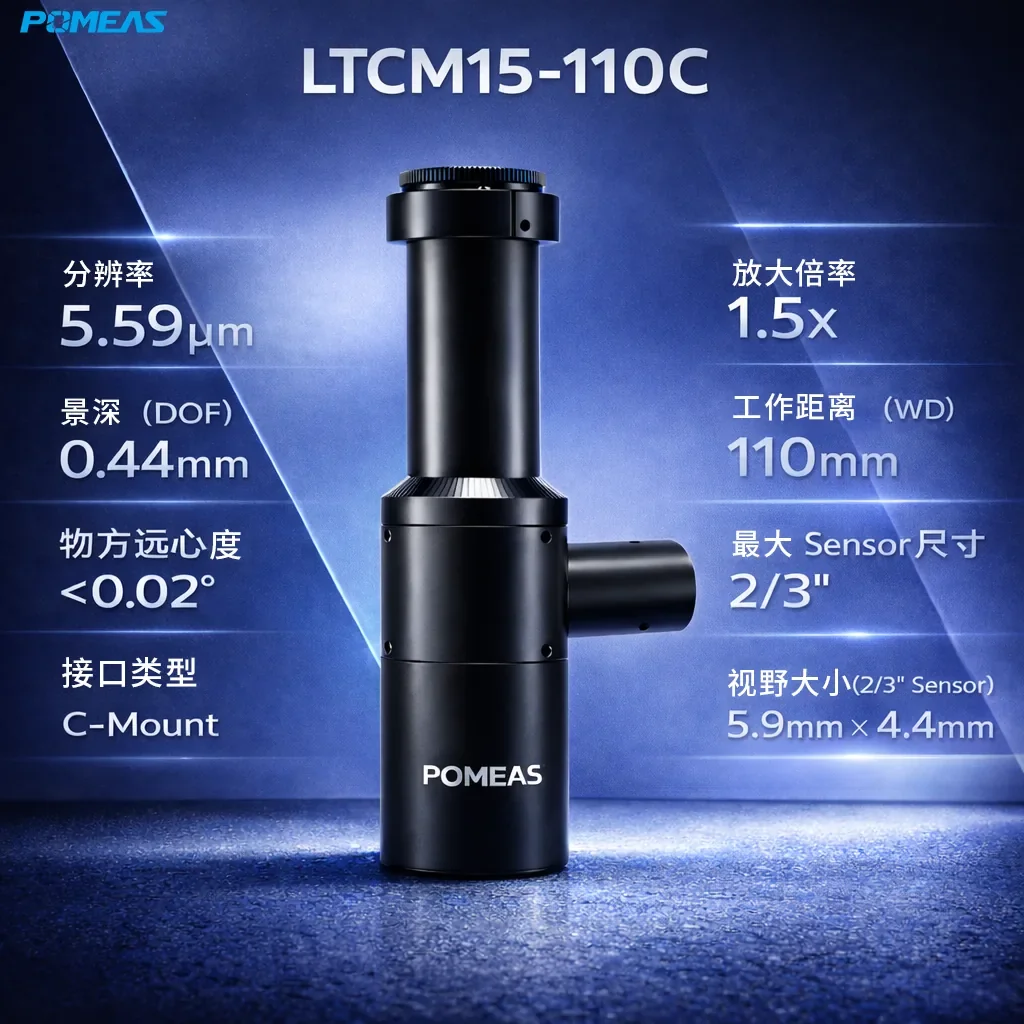

镜头放大倍率为1.5X，工作距离110mm，物方分辨率5.59μm，物方远心度<0.02°，TV畸变0.01%，数值孔径0.06，F值12.5，景深0.44mm，2/3英寸传感器下视场5.9mm×4.4mm，内置同轴分光光路，适合连接器、端子等中小特征的高倍率精密测量与反光表面检测。

远心光路可以减少工件高度变化和安装位置变化带来的成像倍率波动，提高边缘提取和尺寸计算的稳定性。需要了解更多镜头选型方法，可查看POMEAS机器视觉知识库。

主要特点

远心光路设计

在一定景深范围内保持较稳定的成像倍率，减少普通镜头近大远小的透视问题，提升测量一致性。

5.59μm分辨率

物方分辨率5.59μm，可清晰呈现工件边缘、孔位和表面特征。

低TV畸变

TV畸变0.01%，视野中心和边缘的几何偏差更小，有利于轮廓提取和尺寸计算。

内置同轴照明

内置分光同轴光路，搭配平行同轴光源可对镜面、高反光表面均匀照明，适合金属机加工件、晶圆、玻璃等高反材料的检测。同轴光源可参考同轴光源。

C型接口

采用C型接口，与常见工业相机及视觉系统组件兼容，安装替换方便。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

工件尺寸测量

适用于机械件、电子元器件的长度、宽度、孔径和间距测量，远心成像可减少透视与倍率误差。

视觉定位与引导

可用于自动化设备的定位与引导，配合标定可获得稳定的坐标基准。

外观缺陷检测

适合零件的边缘缺损、划痕和表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野并预留边缘空间。

确认检测特征尺寸

提供最小孔径、缺陷或字符尺寸，结合镜头分辨率与相机像元综合评估成像能力。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；漫反射表面可选择环形光源；反光表面也可考虑同轴款型并搭配同轴光源。

常见问题

1. PMS-LTCM15-110C 适合哪些检测任务？

主要适用于工件的精密尺寸测量、视觉定位、外观缺陷观察等机器视觉场景，尤其适合需要从图像直接读取尺寸的应用。内置同轴照明光路，对镜面、高反光工件的成像尤其友好。

2. 放大倍率和工作距离是多少？

放大倍率为1.5X，工作距离110mm，可在该距离下获得稳定的成像倍率。

3. 镜头的分辨率是多少？

镜头物方分辨率为5.59μm，配合低TV畸变，可满足工件的轮廓与特征检测需求。

4. 最大支持多大的相机靶面？

最大适配2/3″工业相机传感器。

5. 远心光路有什么作用？

远心光路可在一定物距范围内保持成像倍率稳定，工件前后移动时放大率几乎不变，减少"近大远小"的透视误差，提升尺寸测量一致性。

6. 使用什么接口？工作温度范围是多少？

采用C型接口，工作温度范围为-10℃～+50℃，可适应常见工业现场环境。

7. 是否支持非标定制？

支持按客户需求定制。若有特殊倍率、工作距离或安装尺寸要求，可联系POMEAS提交工件与相机信息后确认。
