0.106X F卡口双远心镜头 468mm工作距离

产品介绍

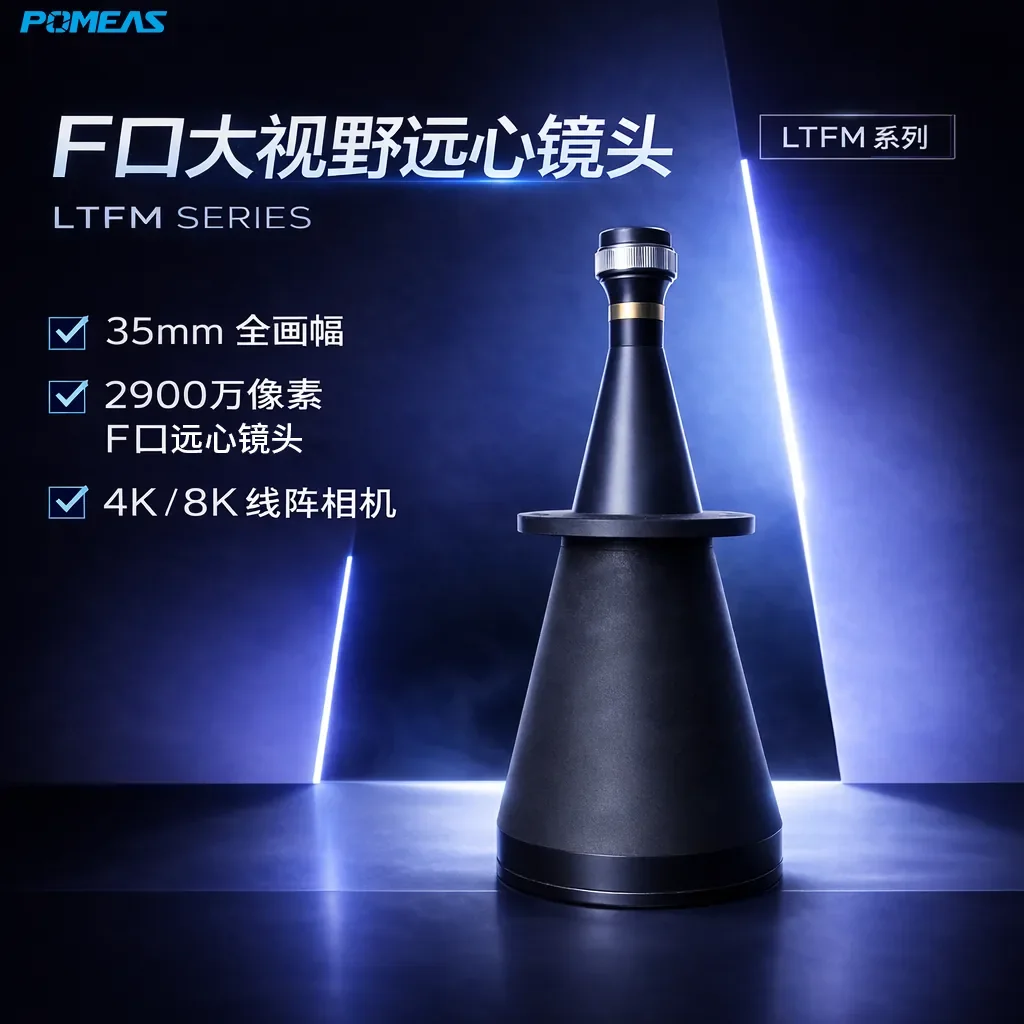

PMS-LTFM0106-468是一款0.106X F卡口双远心镜头，468mm长工作距离，属于机器视觉镜头与光学器件。

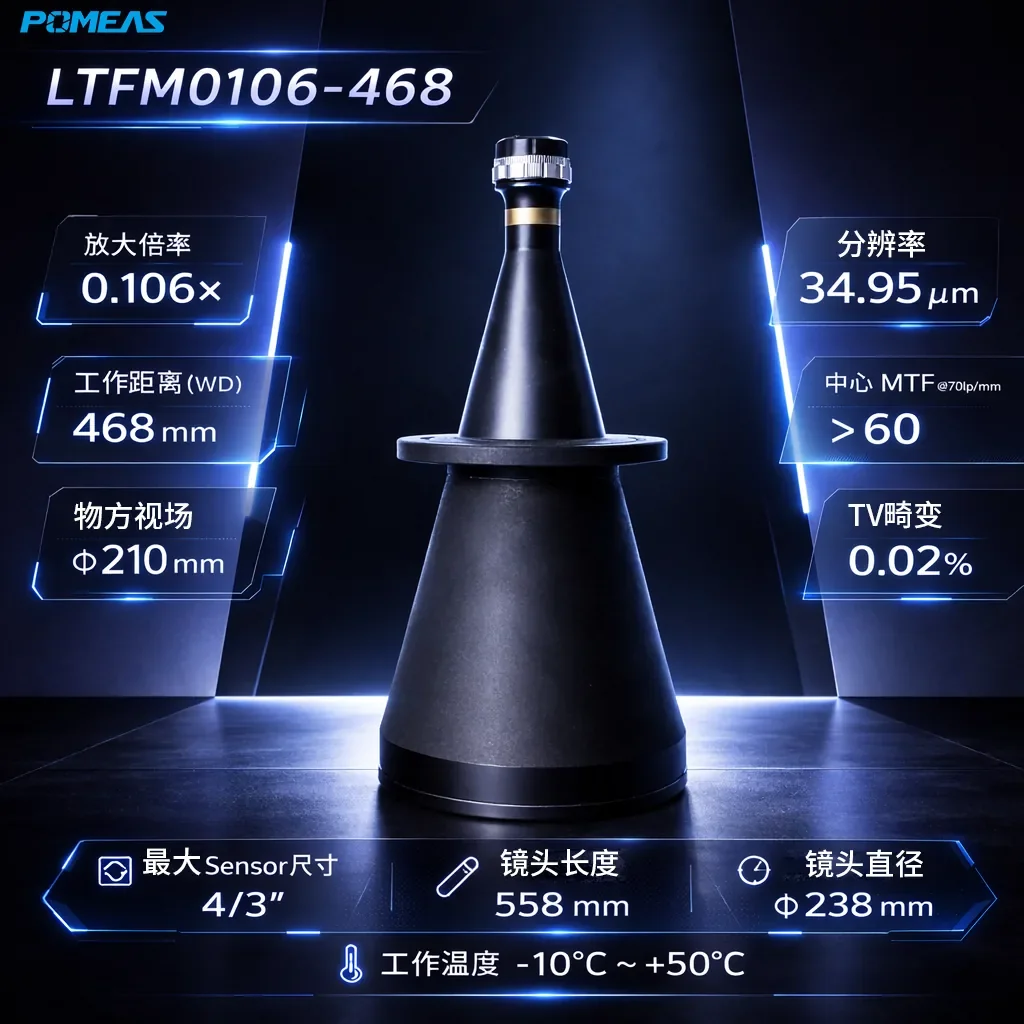

镜头放大倍率为0.106X，工作距离468mm，物方视野达Φ210mm，物方分辨率34.95μm，中心MTF>60%@70lp/mm，TV畸变0.02%，最大适配4/3英寸传感器，F型卡口，适合大尺寸工件的大视野高精度测量。

远心光路可以减少工件高度变化和安装位置变化带来的成像倍率波动，提高边缘提取和尺寸计算的稳定性。需要了解更多镜头选型方法，可查看POMEAS机器视觉知识库。

主要特点

双远心光路设计

在一定景深范围内保持较稳定的成像倍率，减少普通镜头近大远小的透视问题，提升测量一致性。

34.95μm分辨率

物方分辨率34.95μm，可清晰呈现工件边缘、孔位和表面特征。

低TV畸变

TV畸变0.02%，视野中心和边缘的几何偏差更小，有利于轮廓提取和尺寸计算。

高MTF成像

中心MTF>60% @ 70lp/mm，像面清晰度高，边缘特征同样可辨。

大视野成像

物方视野Φ210mm，单视野即可覆盖较大工件，减少拼接与多次取像。

F型卡口

采用F型卡口（F-Mount），可搭配全画幅、35mm级别及线阵工业相机，安装替换方便，适合大靶面高分辨率检测场景。

以上参数以产品官方参数图为准，不同批次如有调整，请以实际出货规格为准。

典型应用

工件尺寸测量

适用于机械件、电子元器件的长度、宽度、孔径和间距测量，远心成像可减少透视与倍率误差。

视觉定位与引导

可用于自动化设备的定位与引导，配合标定可获得稳定的坐标基准。

外观缺陷检测

适合零件的边缘缺损、划痕和表面异常观察。

选型说明

确认视野与工件尺寸

根据工件尺寸选择传感器规格，工件需完全进入有效视野并预留边缘空间。

确认检测特征尺寸

提供最小孔径、缺陷或字符尺寸，结合镜头分辨率与相机像元综合评估成像能力。

照明搭配

轮廓与尺寸测量可搭配远心平行LED背光源；漫反射表面可选择环形光源；反光表面也可考虑同轴款型并搭配同轴光源。

常见问题

1. PMS-LTFM0106-468 适合哪些检测任务？

主要适用于大尺寸工件的精密测量与高分辨率成像检测：机械件尺寸、电子元器件、面板与玻璃边缘等，尤其在需要接全画幅或线阵大靶面相机、要求整个视场内倍率一致的场合。

2. 放大倍率和工作距离是多少？

放大倍率为0.106X，工作距离468mm，固定倍率设计，可在该距离下获得稳定的成像倍率。

3. 镜头的成像质量如何？

镜头物方分辨率为34.95μm，配合低畸变双远心光路，可清晰呈现微小特征。

4. 最大支持多大的相机靶面？

最大适配4/3″工业相机传感器，具体兼容性请结合相机卡口与像元尺寸确认。

5. F卡口双远心镜头和普通远心镜头有什么区别？

F卡口双远心镜头采用F型卡口并支持35mm级别大靶面传感器，视场更大、可分辨特征更多；双远心光路在工件前后移动时保持放大率稳定，适合大尺寸工件的高精度尺寸测量。

6. 使用什么接口？工作温度范围是多少？

采用F型卡口（F-Mount），工作温度范围为-10℃～+50℃，可适应常见工业现场环境。

7. 是否支持非标定制？

支持按客户需求定制。若有特殊倍率、工作距离或安装尺寸要求，可联系POMEAS提交工件与相机信息后确认。
