LZ-63100D6 · Objectif zoom industriel à monture C

Objectif zoom manuel indexé 0,7X–4,5X

Le LZ-63100D6 est conçu pour les systèmes de vision industrielle qui doivent retrouver rapidement plusieurs grossissements prédéfinis sans remplacer l'objectif.

Sa plage optique de 0,7X à 4,5X couvre aussi bien l'observation d'une zone relativement large que l'inspection de petits détails. La version D6 utilise six positions mécaniques indexées pour faciliter les contrôles répétitifs et les changements de série.

0,7X–4,5XRapport 6,5:1Capteur jusqu'à 2/3″Monture C6 positions indexées

Vérifier la compatibilité Voir les paramètres optiques

Du champ large au détail

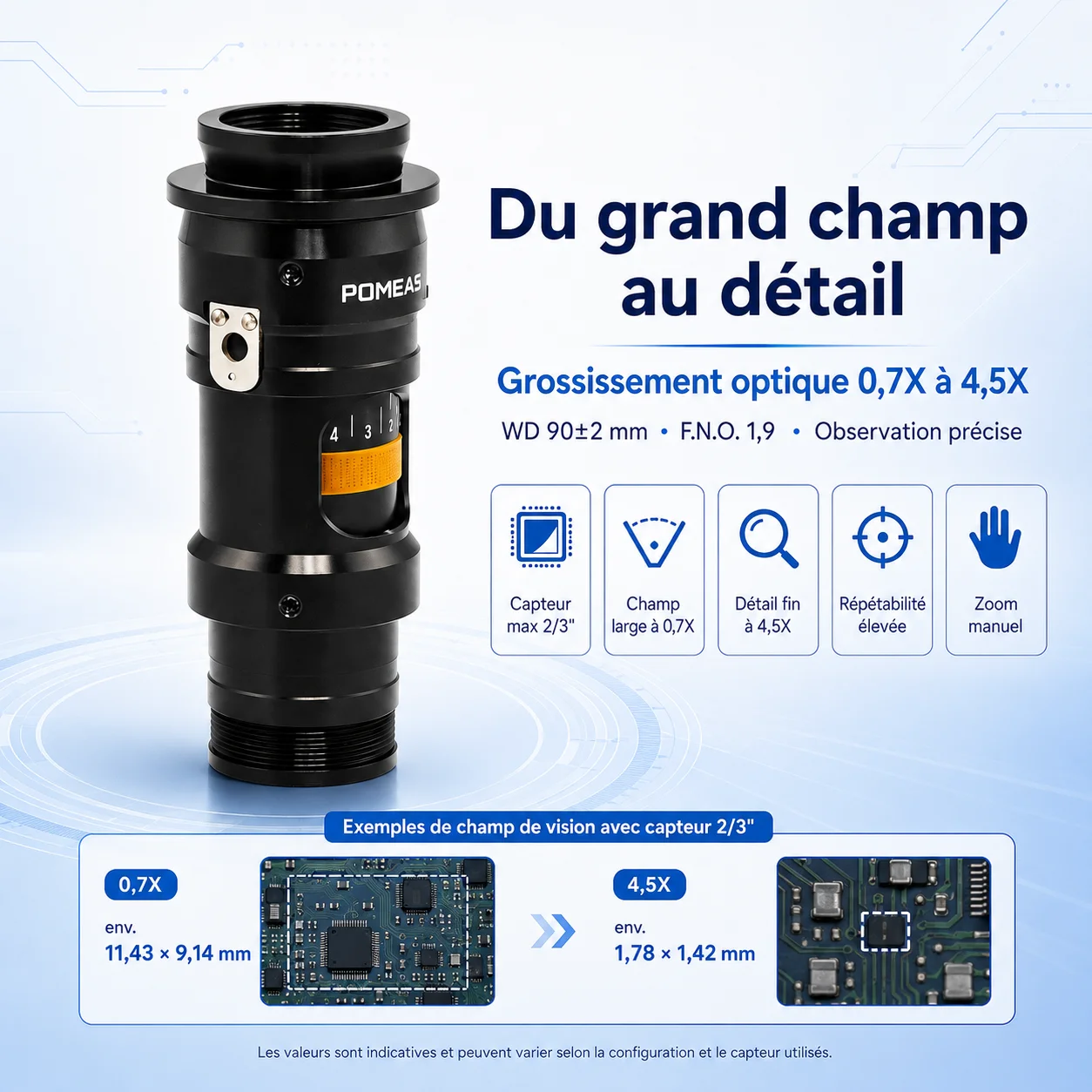

Comment le grossissement modifie le champ de vision

Avec un capteur 2/3″, le champ diagonal indiqué passe d'environ 15,71 mm à 0,7X à environ 2,44 mm à 4,5X. Le même objectif peut ainsi servir à localiser une zone, puis à examiner plus précisément un bord, un repère, un connecteur ou un petit défaut.

0,7X

Champ diagonal : 15,71 mm
Champ H × V : 12,57 × 9,43 mm

2,0X

Champ diagonal : 5,50 mm
Champ H × V : 4,40 × 3,30 mm

4,5X

Champ diagonal : 2,44 mm
Champ H × V : 1,96 × 1,47 mm

Le champ réel dépend du format actif du capteur, de sa résolution et de la configuration mécanique. Pour valider une application, fournissez le modèle exact de la caméra et la taille minimale du détail à observer.

Intégration optique

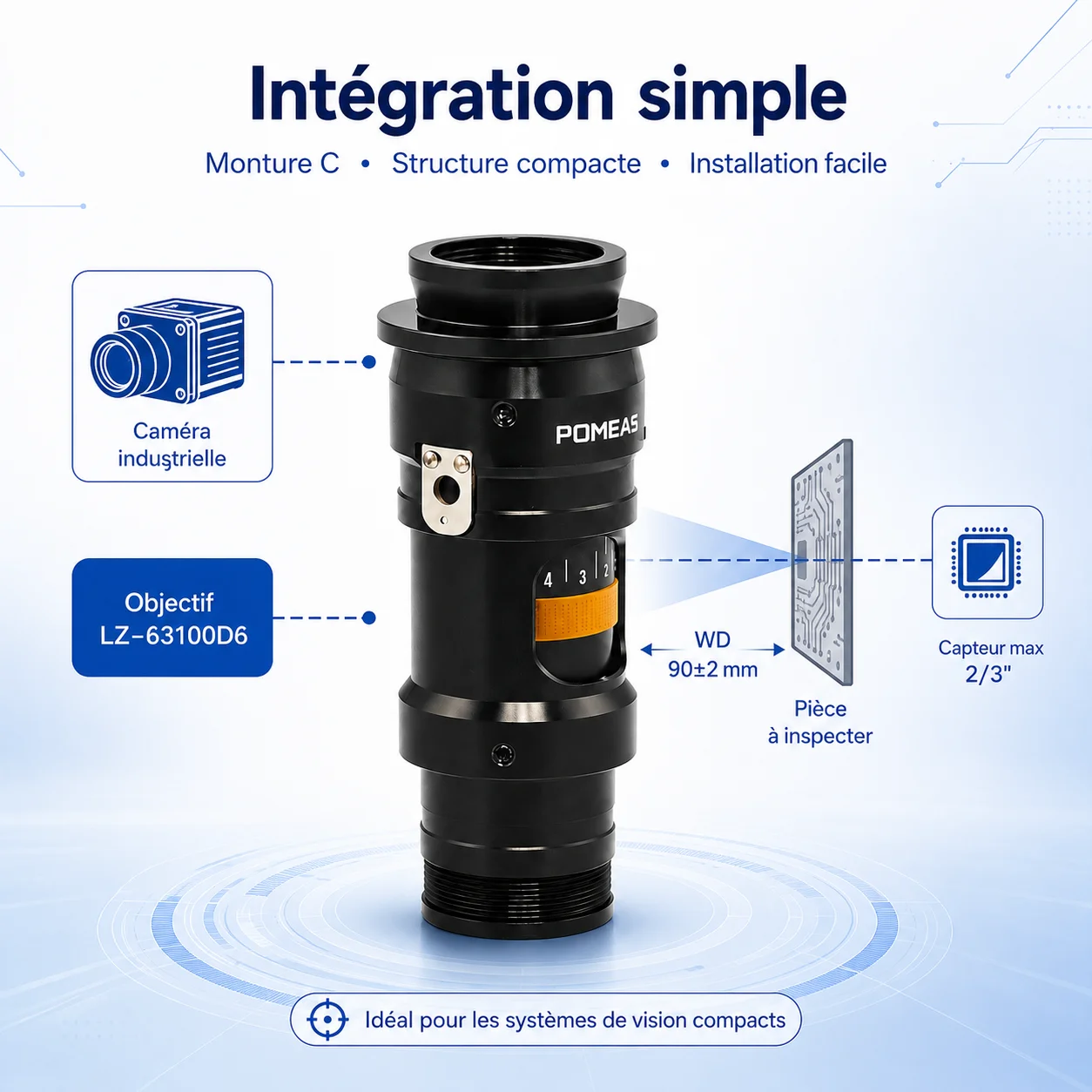

Configuration avec caméra industrielle et éclairage externe

Caméra

Caméra industrielle à monture C avec capteur ne dépassant pas 2/3″.

Éclairage

Éclairage annulaire, diffus ou directionnel externe, à choisir selon la surface de la pièce.

Support mécanique

Support stable permettant de respecter la distance de travail et de limiter les vibrations.

Réglage

Sélection manuelle d'une position indexée, puis validation du cadrage et de la netteté.

Cette version n'intègre ni motorisation ni éclairage coaxial. Pour les surfaces fortement réfléchissantes ou les changements automatiques de grossissement, une autre configuration peut être plus appropriée.

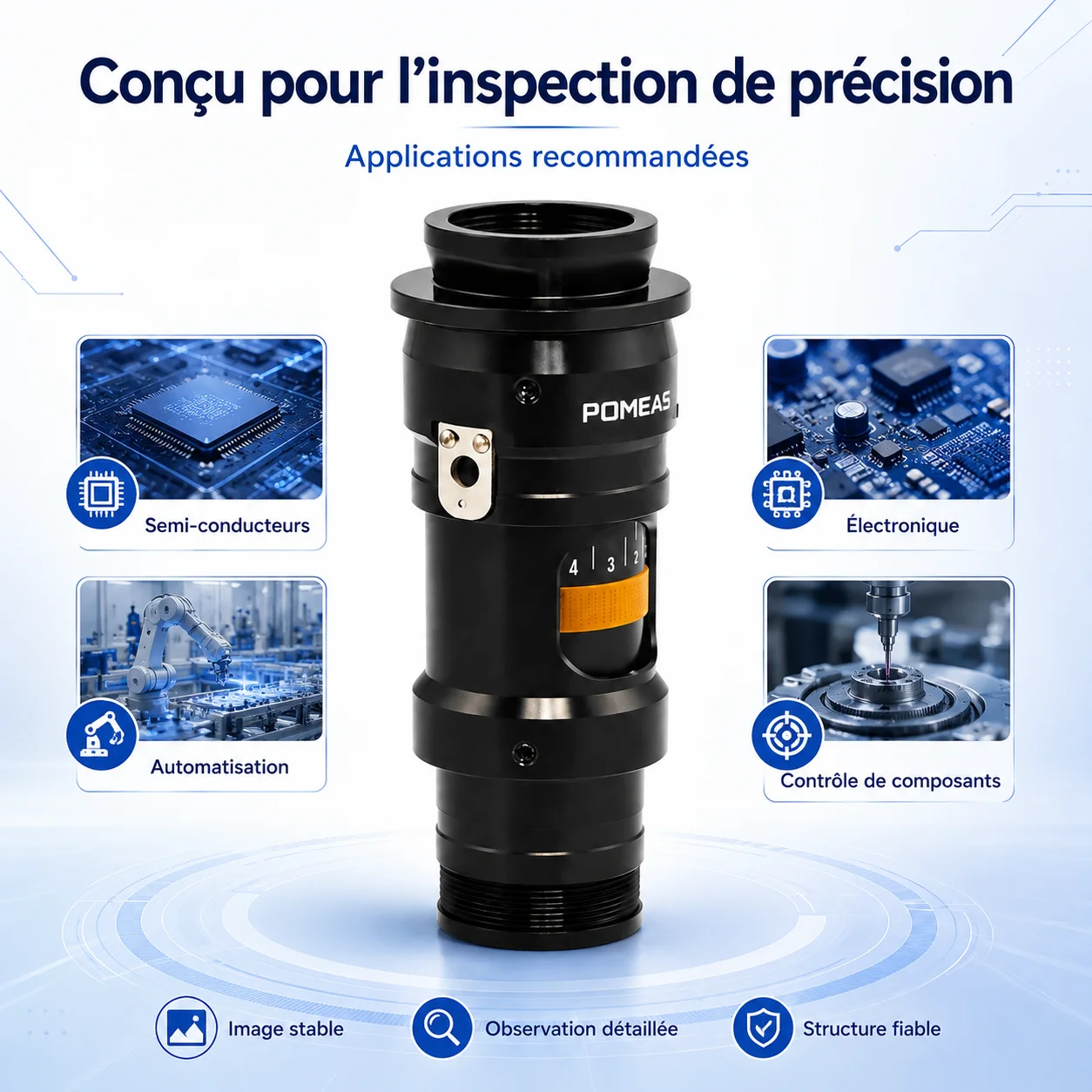

Applications typiques

Inspection industrielle, microscopie vidéo et contrôle de composants

Électronique et PCB

Connecteurs, soudures, composants, marquages et petites zones d'assemblage.

Semi-conducteurs

Observation de structures, bords, repères et détails de petites pièces.

Pièces de précision

Contrôle visuel de surfaces, arêtes, trous, défauts et zones fonctionnelles.

Postes de laboratoire

Microscopie vidéo, essais comparatifs et observation multi-grossissement.

Guide de sélection

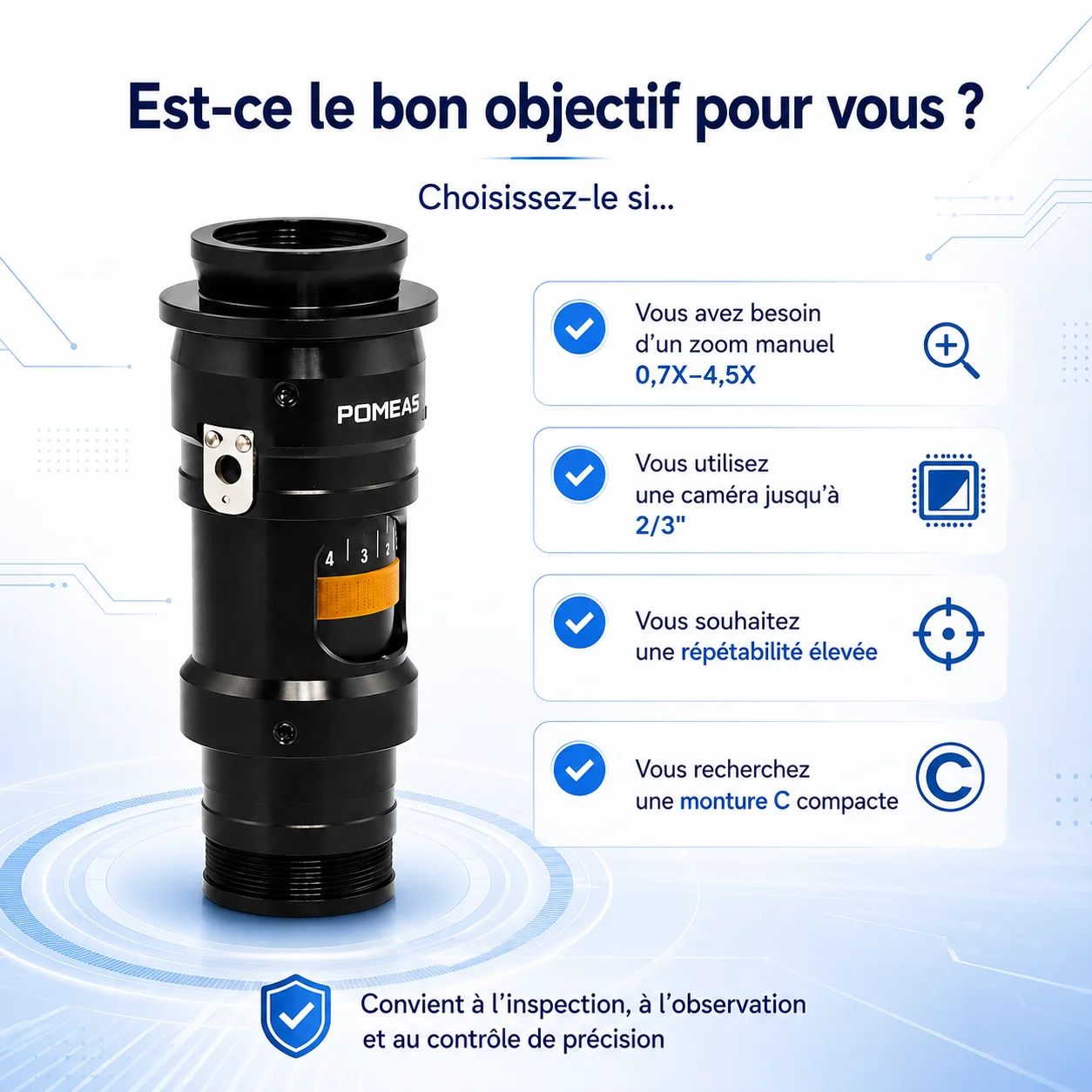

Le LZ-63100D6 convient-il à votre système ?

Choisissez ce modèle si…

Vous utilisez une caméra C-Mount jusqu'à 2/3″, souhaitez six grossissements reproductibles et disposez d'une distance de travail proche de 87–90 mm.

Choisissez une autre version si…

Vous avez besoin d'une commande motorisée, d'un éclairage coaxial intégré, d'un capteur supérieur à 2/3″ ou d'une plage de grossissement plus importante.

Données à transmettre

Modèle de caméra, taille du capteur, champ souhaité, distance disponible, plus petit détail et photo de la pièce.

Données optiques

Paramètres du LZ-63100D6

Grossissement	Profondeur de champ	N.A.	F/NO.	Résolution	Distorsion TV
0,7X	1,9 mm	0,03	11,6	11,18 μm	0,019 %
1,0X	0,952 mm	0,042	12,1	7,99 μm	0,035 %
1,5X	0,44 mm	0,06	12,5	5,59 μm	0,002 %
2,0X	0,29 mm	0,07	14,2	4,79 μm	0,003 %
2,5X	0,23 mm	0,07	17,8	4,79 μm	0,004 %
3,0X	0,16 mm	0,085	17,6	3,95 μm	0,001 %
3,5X	0,13 mm	0,085	20,5	3,95 μm	0,001 %
4,0X	0,12 mm	0,085	23,5	3,95 μm	0,002 %
4,5X	0,10 mm	0,085	26,5	3,95 μm	0,002 %

Champ de vision avec un capteur 2/3″

Grossissement	Champ D × H × V
0,7X	15,71 × 12,57 × 9,43 mm
1,0X	11,00 × 8,80 × 6,60 mm
1,5X	7,33 × 5,87 × 4,40 mm
2,0X	5,50 × 4,40 × 3,30 mm
2,5X	4,40 × 3,52 × 2,64 mm
3,0X	3,67 × 2,93 × 2,20 mm
3,5X	3,14 × 2,51 × 1,89 mm
4,0X	2,75 × 2,20 × 1,65 mm
4,5X	2,44 × 1,96 × 1,47 mm

Point à confirmer avant la conception du support : le tableau optique indique une distance de travail de 87 ± 2 mm, tandis que le plan mécanique indique WD 90 ± 2 mm. La valeur applicable à la version livrée doit être vérifiée avant de finaliser le montage.

Versions de la série

Choix du nombre de positions indexées

Modèle	Réglage	Grossissement	Positions	Capteur maximal	Monture
LZ-63100D6	Manuel indexé	0,7X–4,5X	6	2/3″	C
LZ-63100DS9	Manuel indexé	0,7X–4,5X	9	2/3″	C

Intégration mécanique

Plan de dimensions

La longueur totale indiquée dans le document fourni est d'environ 115,55 mm. Vérifiez toujours le plan de la version commandée avant de définir le support, la position de la caméra et l'espace réservé à l'éclairage.
