紧凑型手动连续变倍镜头｜大视野定位与细节观察

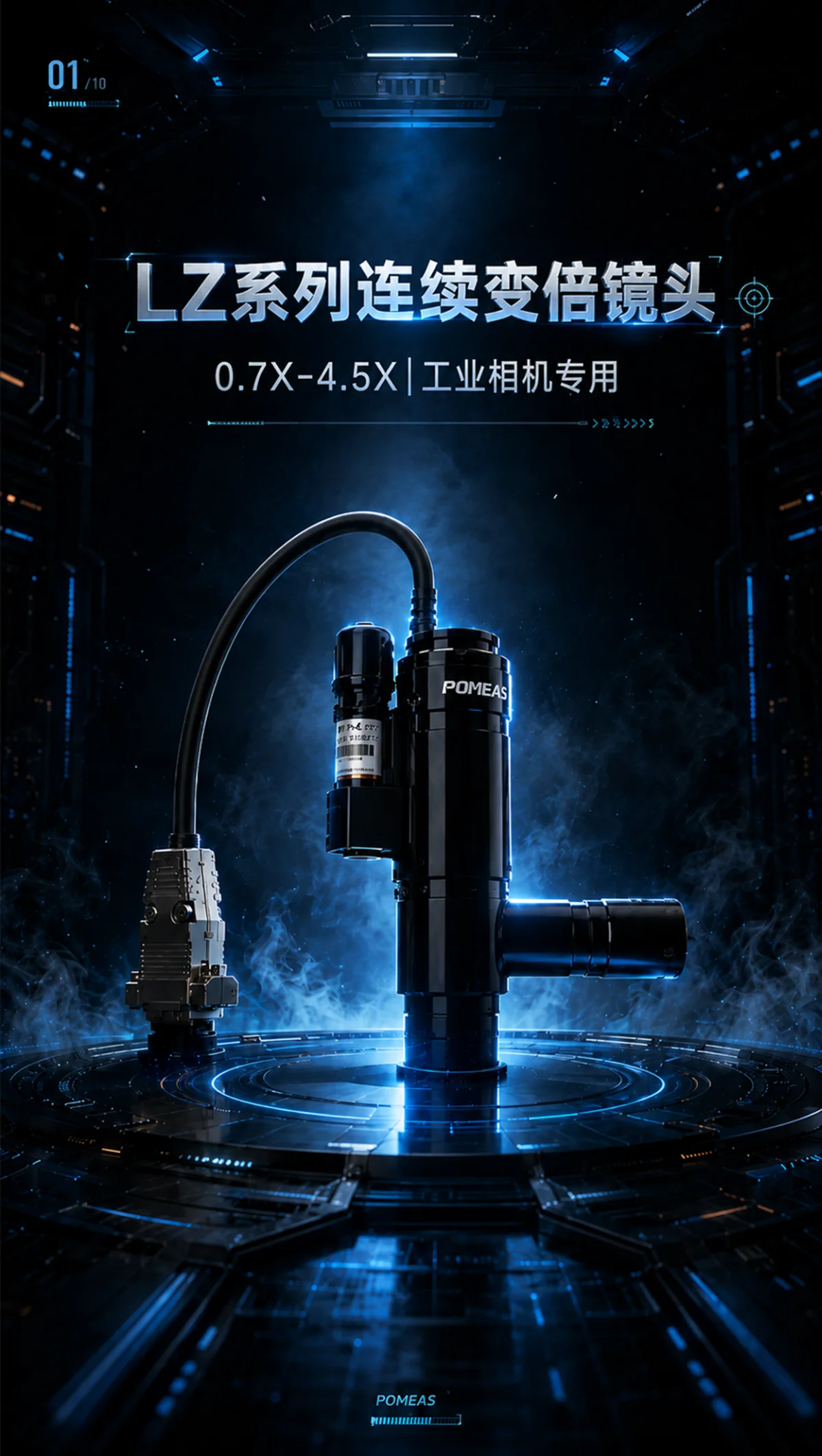

0.7X–4.5X 6.5倍连续变倍机器视觉镜头

产品介绍

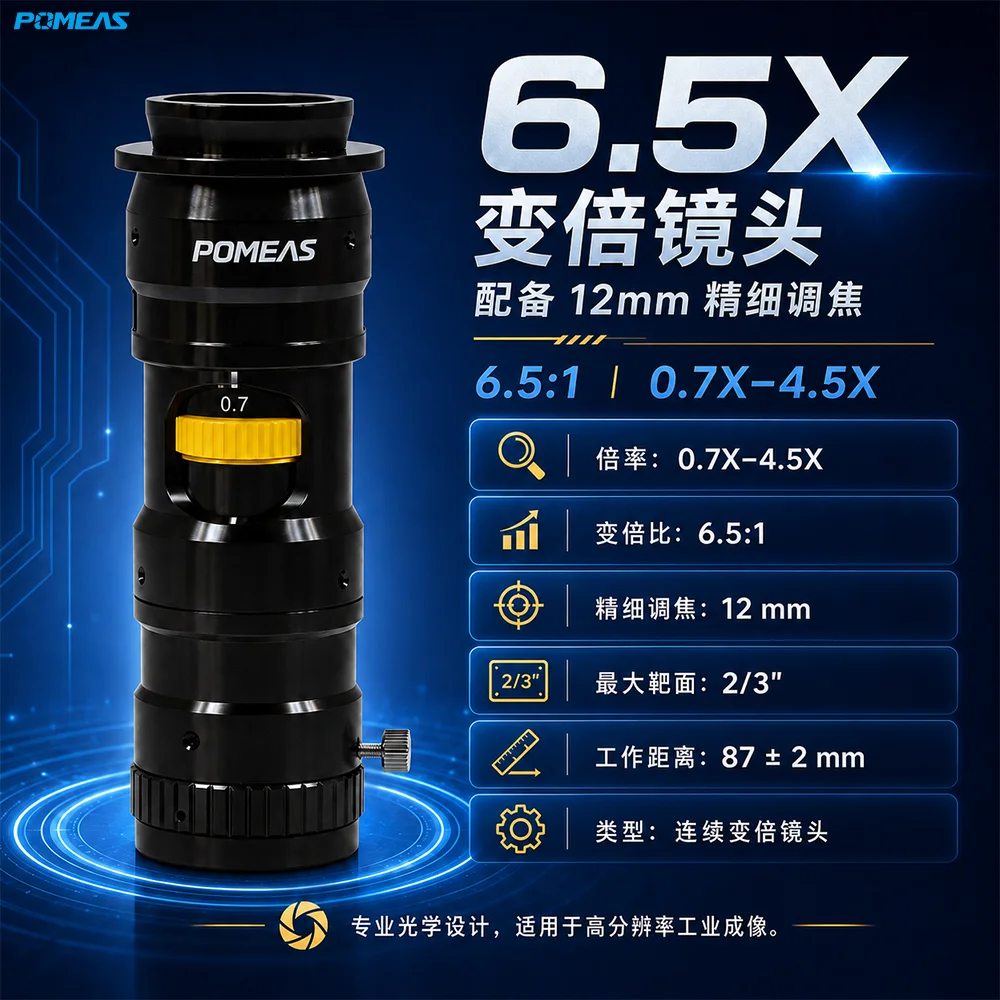

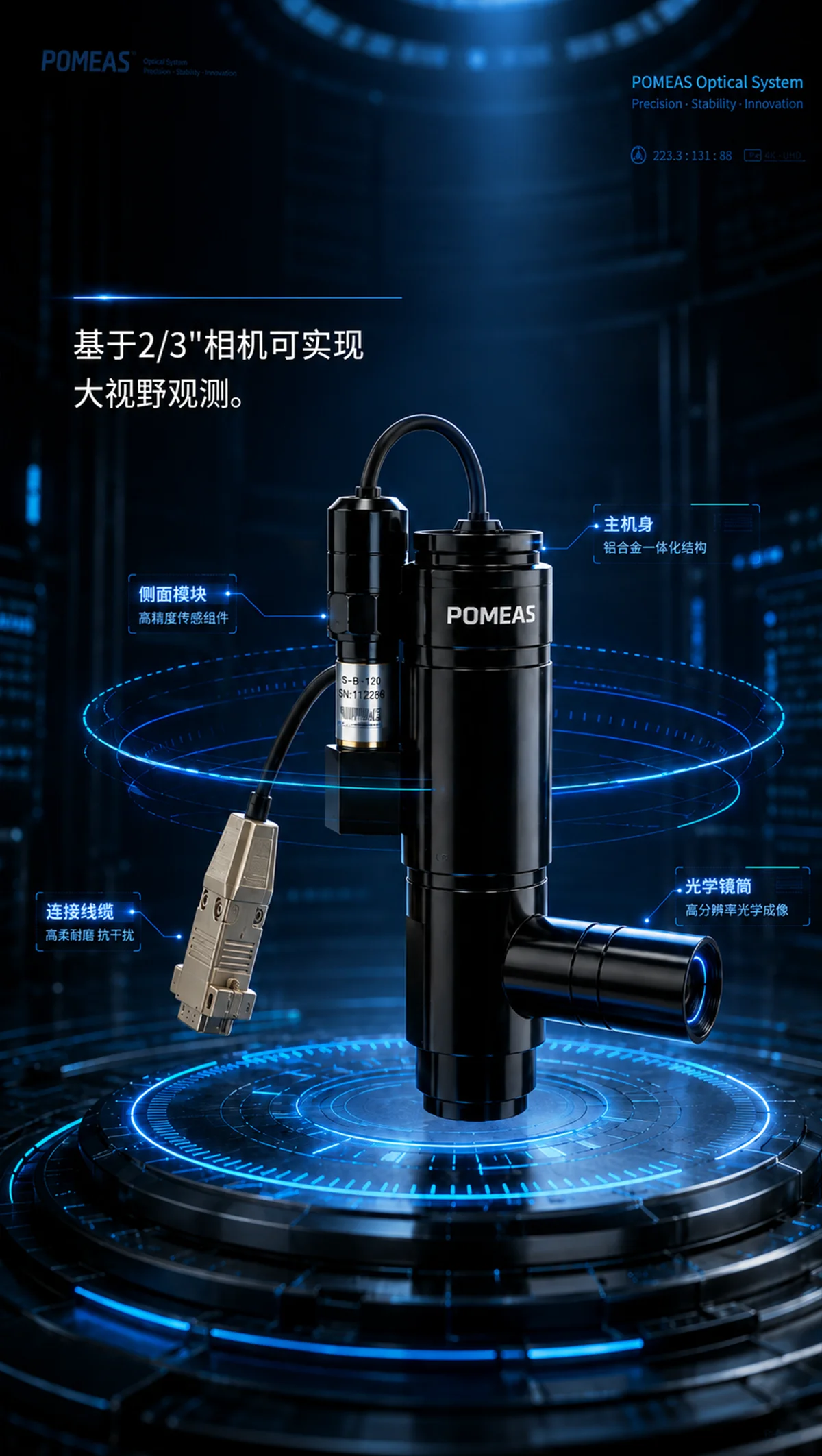

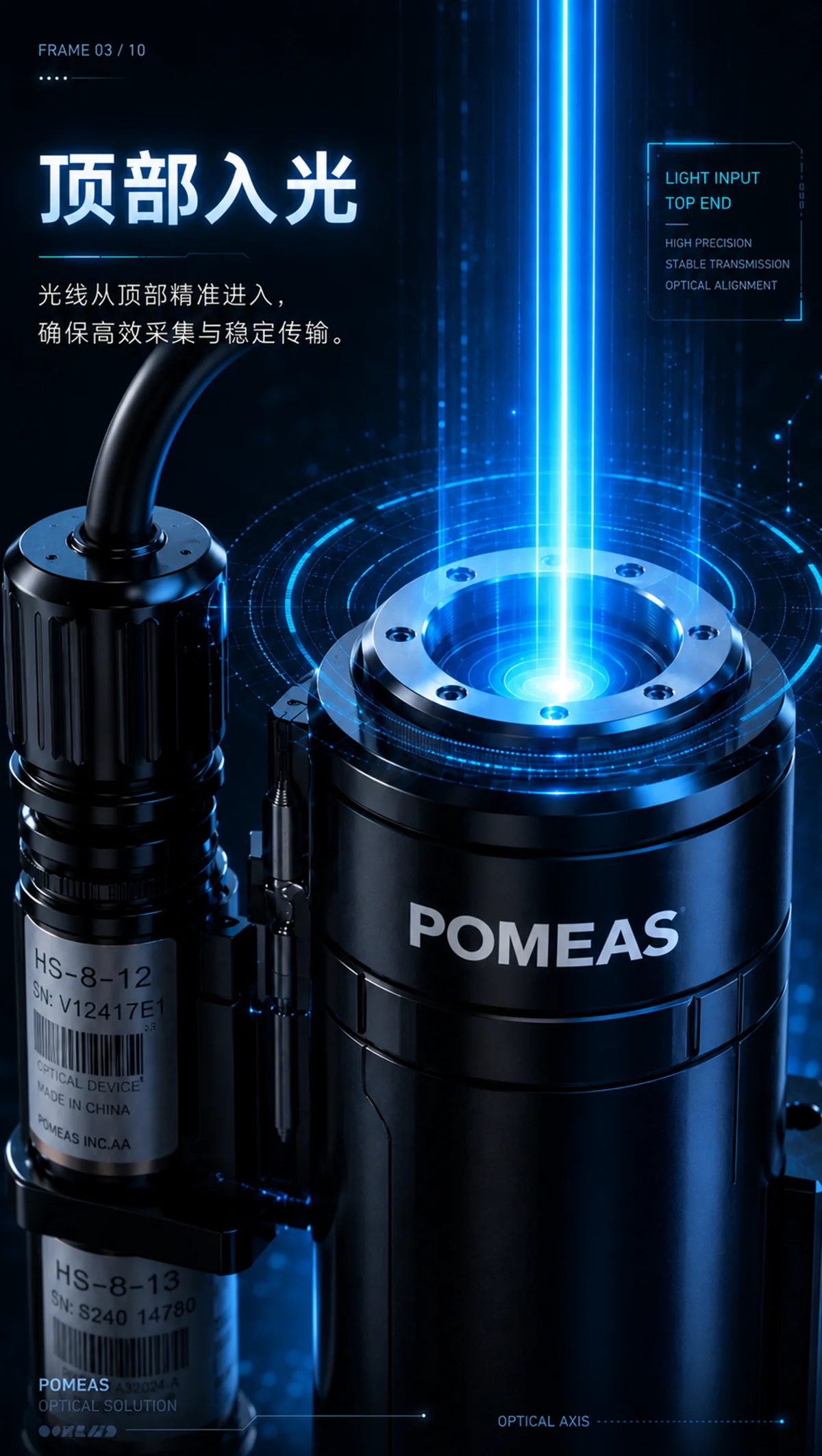

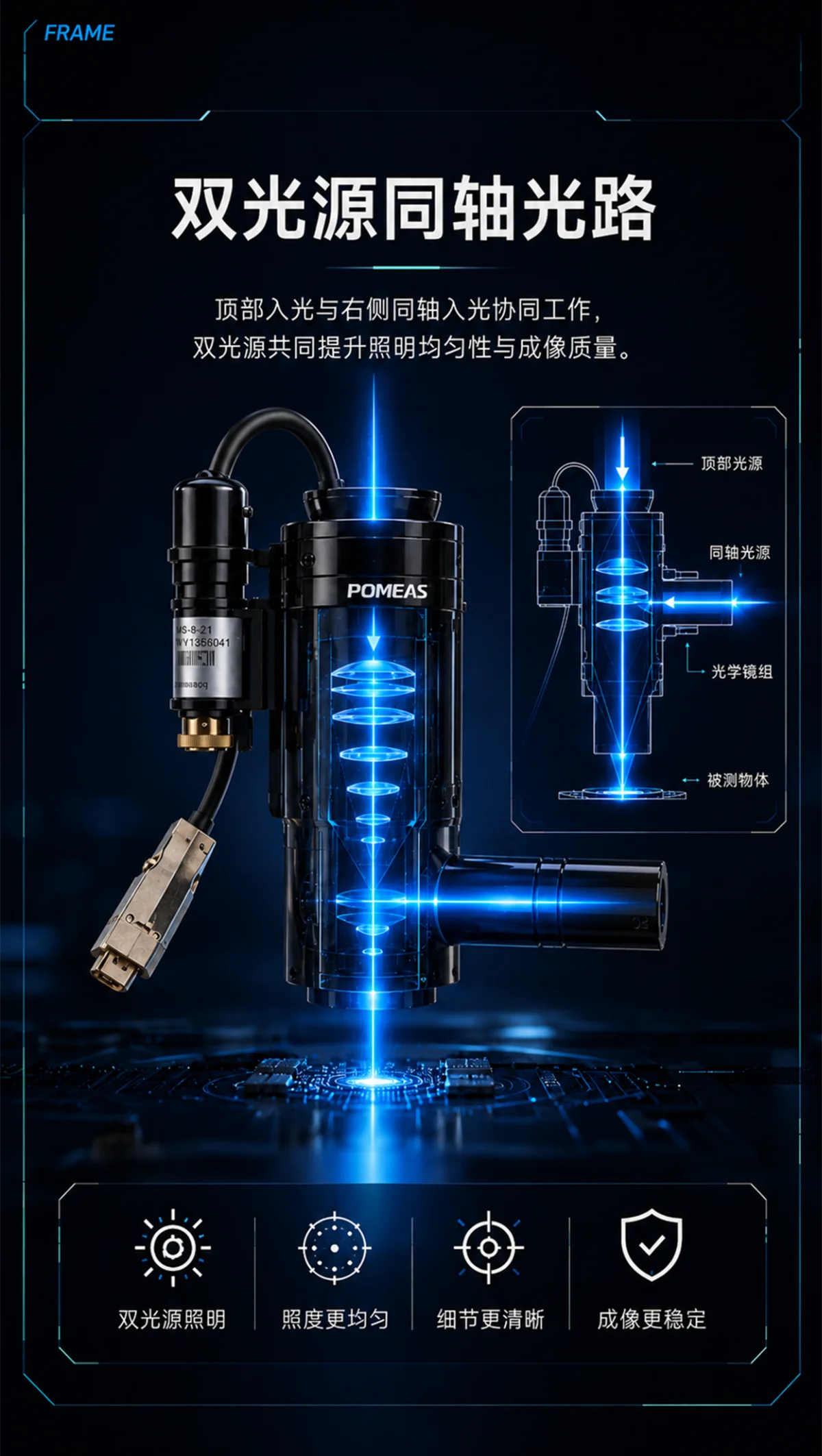

POMEAS LZ-63102-M12A 是一款面向工业机器视觉、精密观察和自动化检测应用的 连续变倍镜头。 镜头采用专业光路设计，光学放大倍率覆盖0.7X–4.5X，变倍比达到6.5:1，可在较大观察视野与局部细节成像之间灵活切换。

在低倍率状态下，镜头可获得更大的观察范围，适合工件定位、整体轮廓观察和检测区域搜索；调整至较高倍率后，可进一步观察产品边缘、字符、装配位置及细小表面特征，减少因检测项目变化而频繁更换镜头的情况。

镜头最大兼容2/3英寸 工业相机， 采用通用 C型接口， 标准工作距离为87±2 mm，并配备12 mm精密微调结构。产品整体结构紧凑，便于集成到工业相机、自动化检测设备、精密视觉模组和实验室观察系统中。

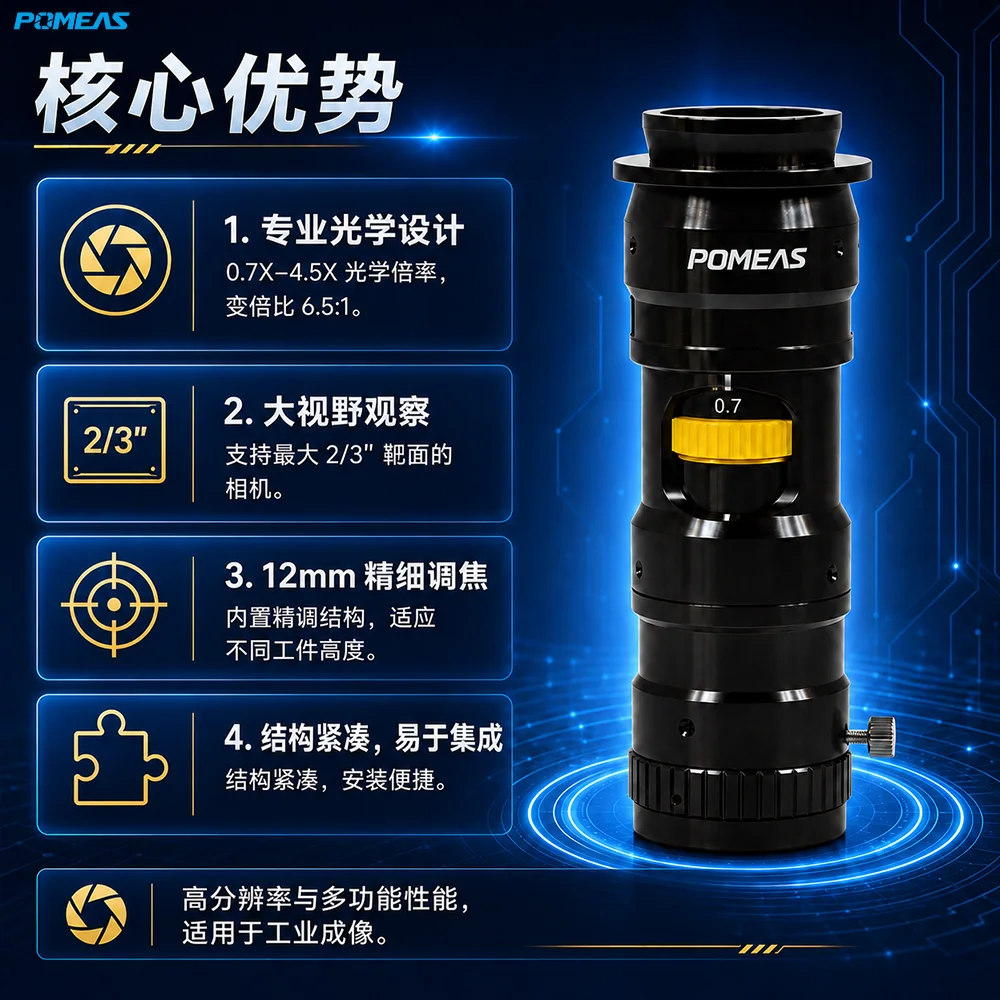

主要特点

0.7X–4.5X连续变倍

镜头提供0.7X至4.5X的光学放大倍率，可根据工件尺寸、检测视野和细节要求连续调整倍率，兼顾大视野定位与高倍率局部观察。

6.5:1光学变倍比

较宽的倍率调节范围能够覆盖多种观察需求，同一套视觉系统可用于不同尺寸产品或不同检测区域，减少镜头更换和设备重新安装的时间。

最大兼容2/3英寸相机

镜头可搭配最大2/3英寸传感器的工业相机使用，同时也可根据实际视野要求搭配1/2英寸或1/3英寸相机。

C型接口设计

采用常见的C型接口，便于与工业相机连接，适合机器视觉系统、自动化工作站和精密观察设备集成。安装时应同时确认相机接口、镜头成像范围和法兰距离是否匹配。

87±2 mm工作距离

固定工作距离有利于规划镜头、相机、 机器视觉光源 和被测工件之间的安装位置，为视觉系统搭建提供相对稳定的空间参考。

12 mm精密微调

镜头配置12 mm微调装置，可在0～12 mm范围内进行内置调焦，方便补偿工件高度、相机位置或设备安装带来的焦点差异。

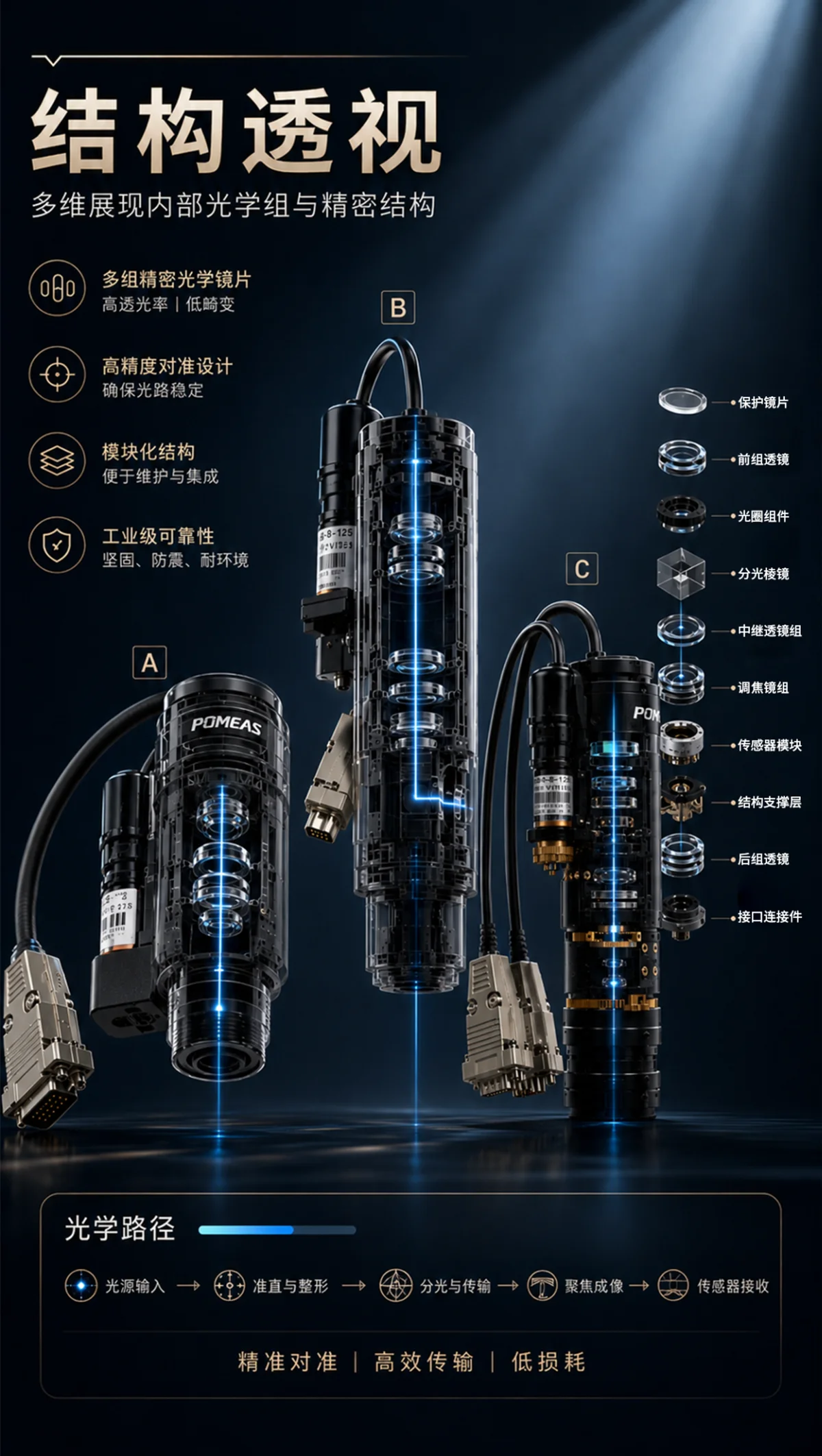

紧凑型机械结构

镜头结构紧凑，适合安装空间有限的自动化检测设备，也便于与工业相机、光源和运动机构组合使用。

技术亮点

大视野与细节成像兼顾

0.7X低倍率适合快速寻找目标、观察整体轮廓和确认产品位置；4.5X高倍率适合观察局部边缘、字符、表面状态和细小结构。用户可根据实际检测内容选择合适倍率，无需频繁拆装不同镜头。

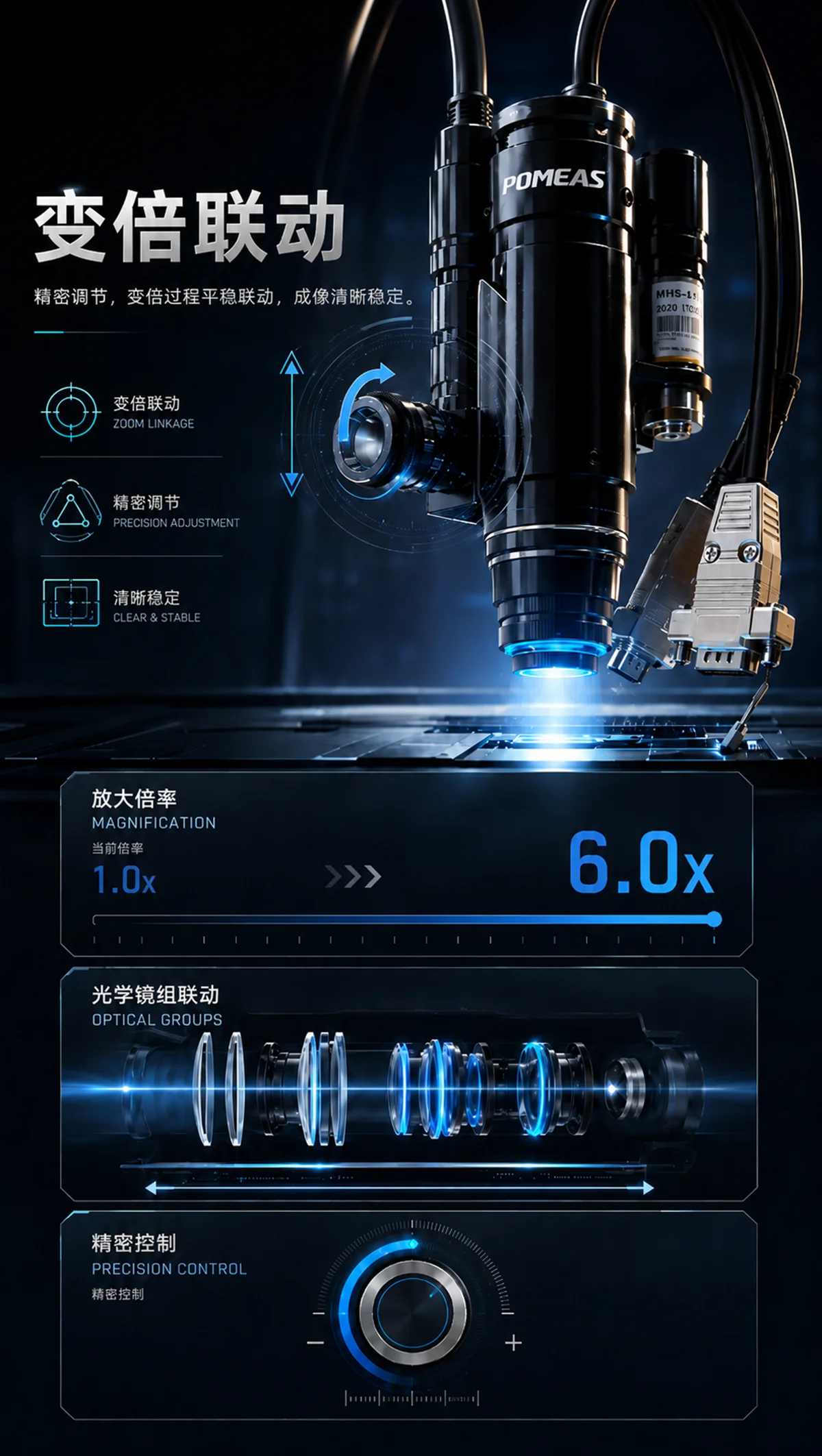

连续倍率调节

相比固定倍率镜头，连续变倍设计能够在倍率范围内灵活调节，使视觉系统更容易适配不同尺寸的工件以及不同大小的检测区域。

精密微调定位结构

微调装置采用精密配合设计，可在所需位置进行调焦和定位。调整完成后，有助于保持稳定的焦点状态，减少普通松动结构对成像效果造成的影响。

多种传感器视野可选

该镜头可搭配2/3英寸、1/2英寸和1/3英寸传感器使用。相同倍率下，传感器尺寸越大，通常可获得更大的成像范围；提高倍率后，视野范围相应缩小，更适合观察局部细节。

较低的图像畸变

不同倍率下的TV畸变约为0.001%～0.035%。较低的畸变有助于保持工件边缘和轮廓的成像形态，适合视觉定位、外观观察及辅助测量应用。

便于系统集成

C型接口、紧凑镜身和明确的工作距离，使镜头能够较方便地集成到工业视觉设备中。产品外形尺寸图可作为设备安装、支架设计和结构空间规划的参考。

规格参数

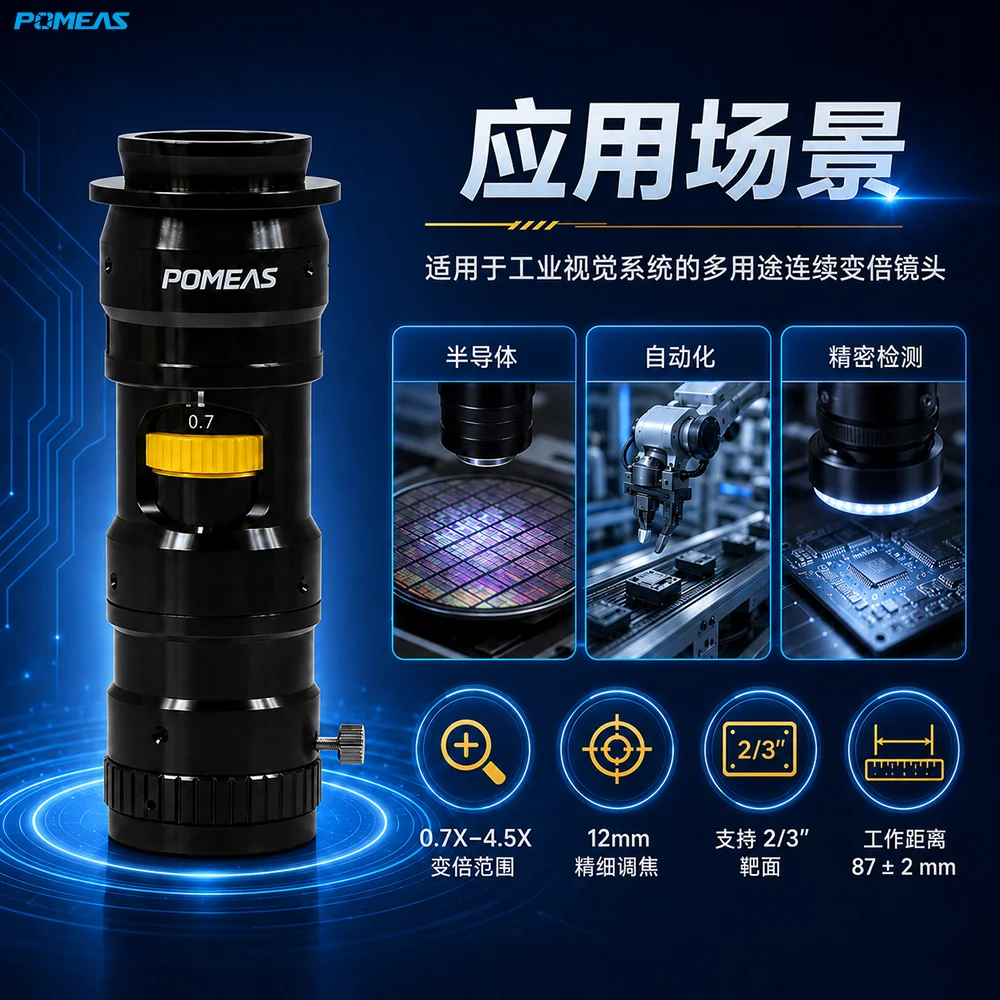

典型应用

半导体元件观察

适用于芯片、封装器件、晶圆局部、引脚、焊点及微小结构的定位和外观观察。还可参考 半导体芯片表面缺陷检测方案， 了解工业相机、镜头和光源在半导体检测中的组合应用。

电子元件检测

适用于连接器、端子、PCB、电路元件和小型电子零件的字符、边缘、位置及装配状态检查。

自动化视觉定位

可搭配工业相机安装在自动化设备中，对工件位置、方向、轮廓和目标区域进行图像采集，为机械手抓取、装配或分选提供视觉信息。

精密零件外观检查

用于观察小型金属件、塑料件、五金零件及精密组件表面的划痕、缺口、毛刺、异物和装配异常。

产品尺寸辅助观察

适合对零件轮廓、边缘、孔位、间距和相对位置进行视觉观察。实际测量精度还取决于工业相机分辨率、软件标定、照明方式和机械系统稳定性。

实验室与研发观察

适合研发验证、样品分析、工艺调试和质量检查中需要频繁切换视野与倍率的应用场景。

电子通讯行业

可用于通讯连接器、微型结构件、电子模块及其他精密产品的视觉观察和自动化检测。

常见问题（FAQ）

1. 这款镜头的光学倍率是多少？

镜头的光学放大倍率为0.7X–4.5X，变倍比为6.5:1，可在该倍率范围内连续调整。

2. 低倍率和高倍率分别适合什么应用？

0.7X等低倍率更适合大视野定位、整体轮廓观察和快速寻找目标；较高倍率更适合观察局部边缘、字符、装配位置及细小表面特征。

3. 可以搭配多大尺寸的工业相机？

镜头最大兼容2/3英寸传感器，也可以搭配1/2英寸或1/3英寸工业相机。不同传感器尺寸和不同倍率对应的实际视野范围不同，可在 工业相机产品中心 查看相机类型。

4. 镜头使用什么接口？

产品采用C型接口，可搭配常见的C口工业相机使用。安装前应确认工业相机接口、法兰距离以及镜头支持的传感器尺寸是否匹配。

5. 镜头的工作距离是多少？

标准工作距离为87±2 mm。设计设备结构时，需要同时考虑镜头长度、工业相机、光源、工件高度和安装支架所占空间。

6. 12 mm微调有什么作用？

12 mm微调结构用于对焦点位置进行精细调整，可补偿相机安装位置、工件高度及设备结构产生的小范围差异，帮助获得清晰图像。

7. 这款镜头是否支持自动对焦？

该型号采用手动微调结构，产品资料未标明自动对焦功能。如项目需要自动对焦，应根据相机、控制系统和设备结构单独确认解决方案。

8. 这款镜头是不是电动变倍镜头？

该型号的标准资料未标配电机、编码器、电子反馈或通信接口，应按照手动连续变倍镜头进行选型。需要电动变倍功能时，应选择对应的电动控制型号。

9. 调整倍率后是否需要重新对焦？

实际使用中，改变倍率后可能需要根据工件位置和成像状态进行轻微焦点调整。建议在设备调试时分别确认常用倍率下的图像清晰度。

10. 不同倍率下视野是否相同？

不同倍率的视野不同。倍率越低，通常观察范围越大；倍率越高，视野越小，但能够观察更细的局部特征。具体视野还会受到工业相机传感器尺寸影响。

11. 能否用于精密尺寸测量？

镜头可以用于边缘和轮廓的视觉观察，也可以配合测量软件进行辅助尺寸检测。但最终测量精度由镜头、工业相机分辨率、软件标定、光源、机械稳定性和检测环境共同决定。

12. 如何选择合适的工业相机？

选择相机时，需要综合考虑传感器尺寸、像素数量、像元尺寸、接口、帧率和所需视野。最大可选择2/3英寸传感器，但并不是传感器越大越适合所有项目，应根据检测范围和细节要求进行匹配。

13. 应该搭配什么光源？

光源需要根据被测物表面材质和检测特征选择。普通表面观察可考虑环形光源或条形光源；高反光平面可考虑同轴光源；轮廓、孔位和边缘观察可考虑背光源。可在 机器视觉光源产品中心 查看不同照明方式。

14. 适合哪些行业使用？

该镜头适用于半导体、工业自动化、电子通讯、电子元件、精密零件、实验室观察和机器视觉检测等应用。

选型提示

选型前建议确认工业相机传感器尺寸、所需视野范围、目标最小特征、安装工作距离、检测对象尺寸以及照明方式。若项目对尺寸测量精度有明确要求，还需要结合相机分辨率、像元尺寸、软件标定和机械稳定性进行整体评估。

关于传感器尺寸、镜头接口、成像范围和镜头分辨率之间的匹配关系，可参考 工业机器视觉镜头选型指南。
