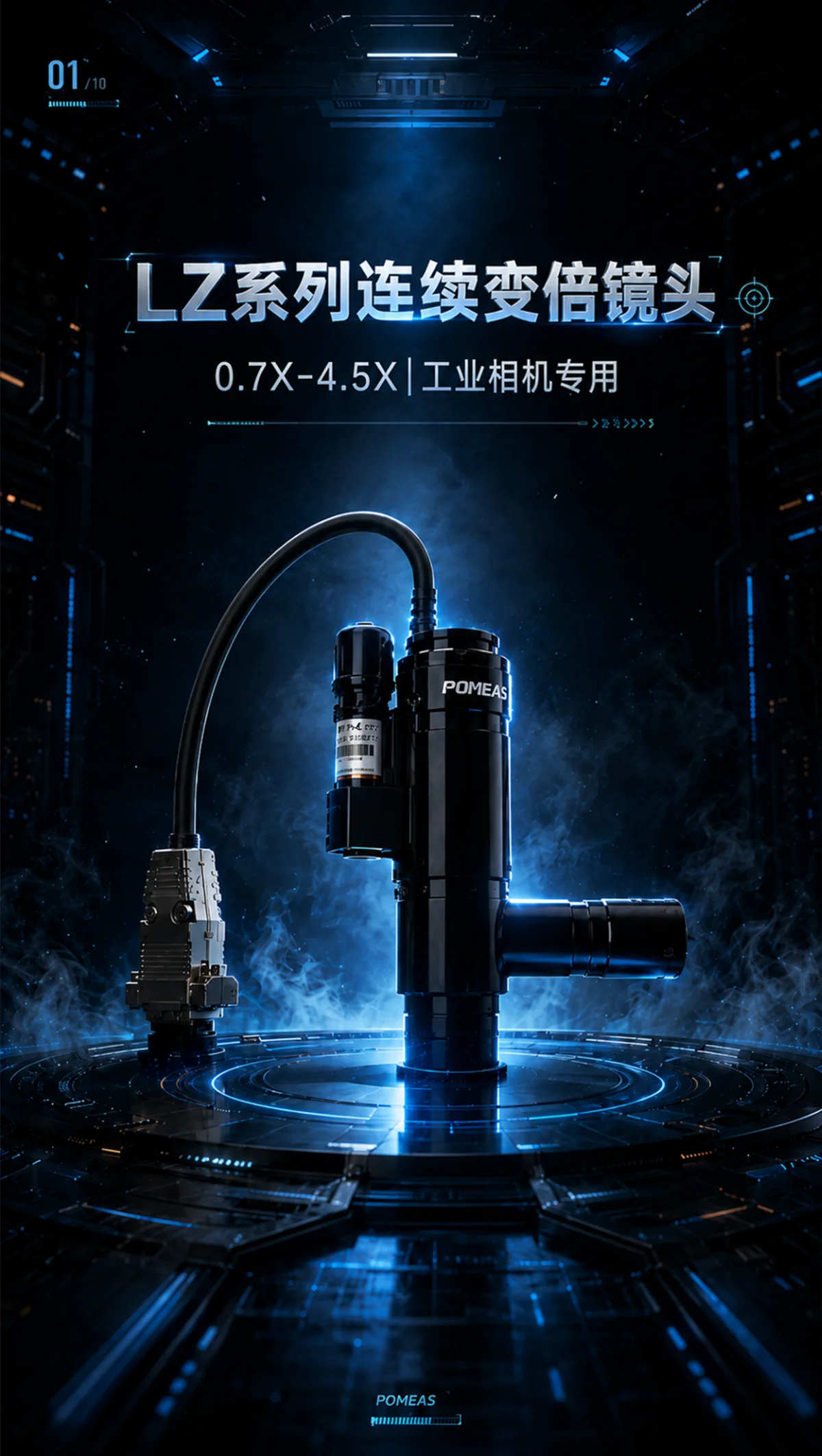

0.7X–4.5X 6.5倍同轴连续变倍工业镜头

产品介绍

POMEAS LZ-63101是一款面向工业机器视觉检测和精密观察的 手动连续变倍同轴光镜头。 产品提供0.7X–4.5X光学放大倍率，变倍比为6.5:1，可在较大视野定位与局部细节观察之间灵活切换，减少检测过程中频繁更换镜头的操作。

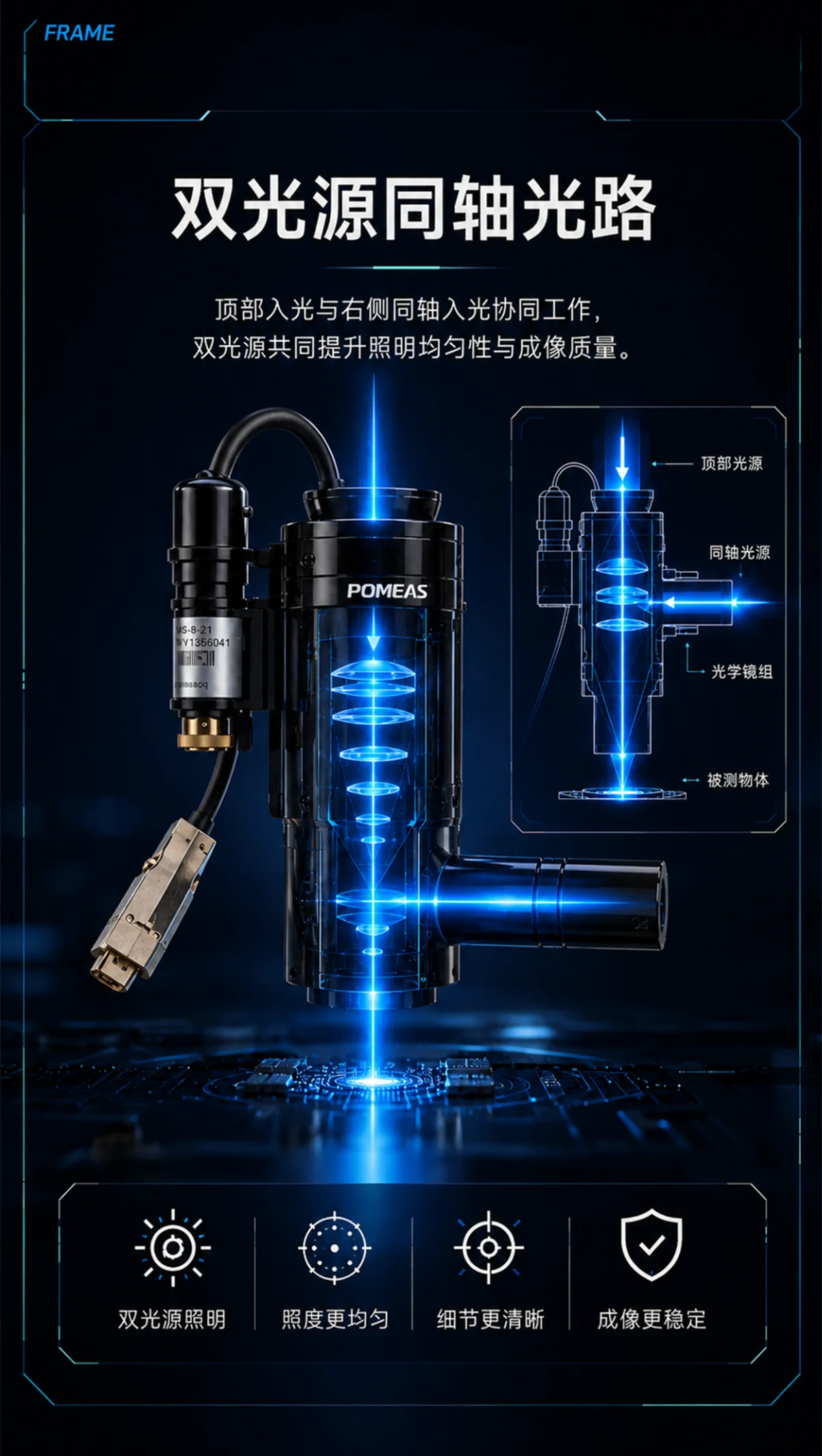

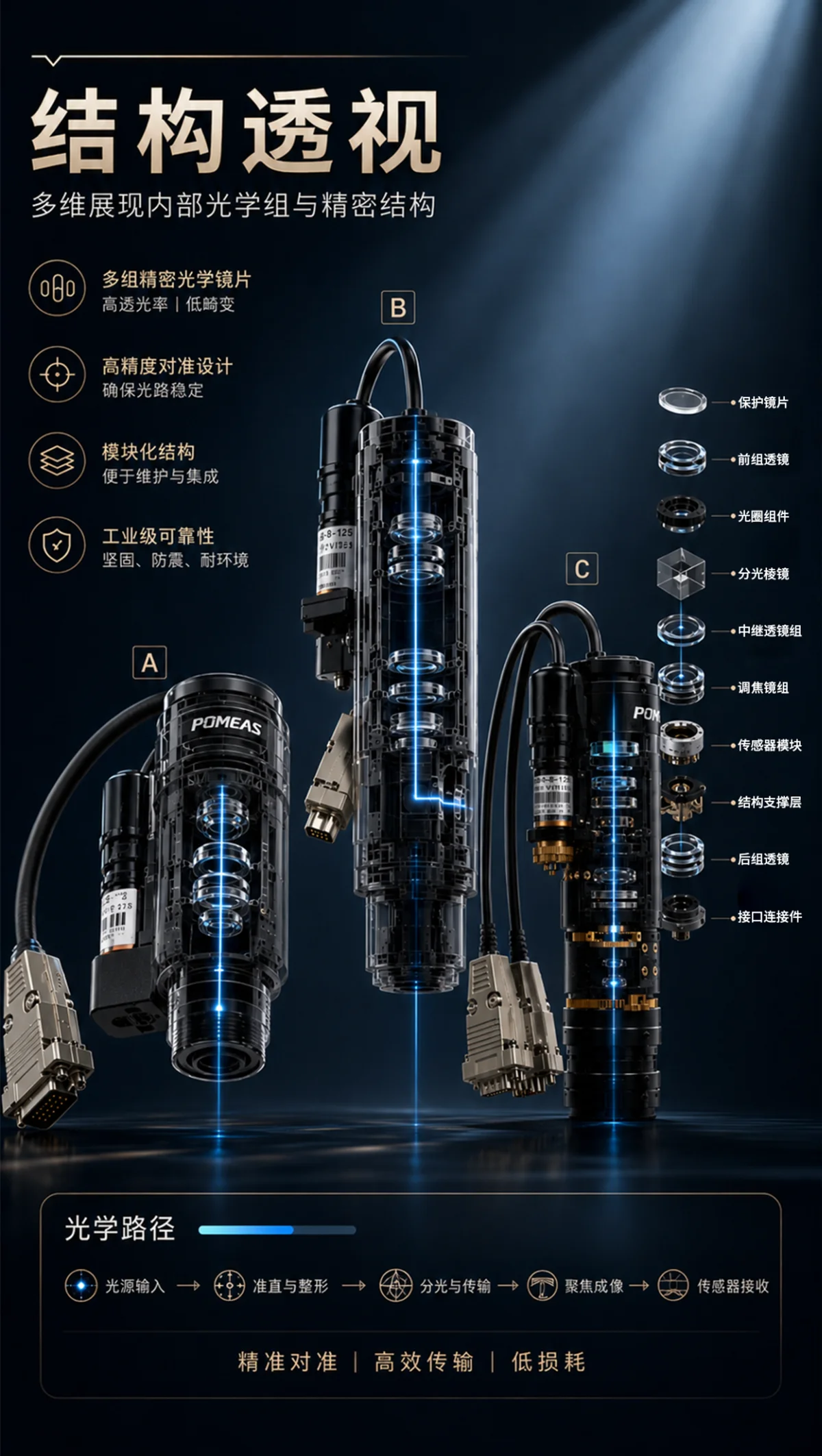

镜头采用 同轴落射照明 结构，通过与成像光路方向接近的正面照明，减少普通侧向光源在平整、高反光表面形成的阴影、亮斑和局部反光干扰，使字符、轮廓、边缘及表面细节更加清晰。

产品支持最大2/3英寸 工业相机， 采用标准C接口和手动连续变倍结构，便于与工业相机、视觉检测设备、视频显微系统及自动化平台集成。

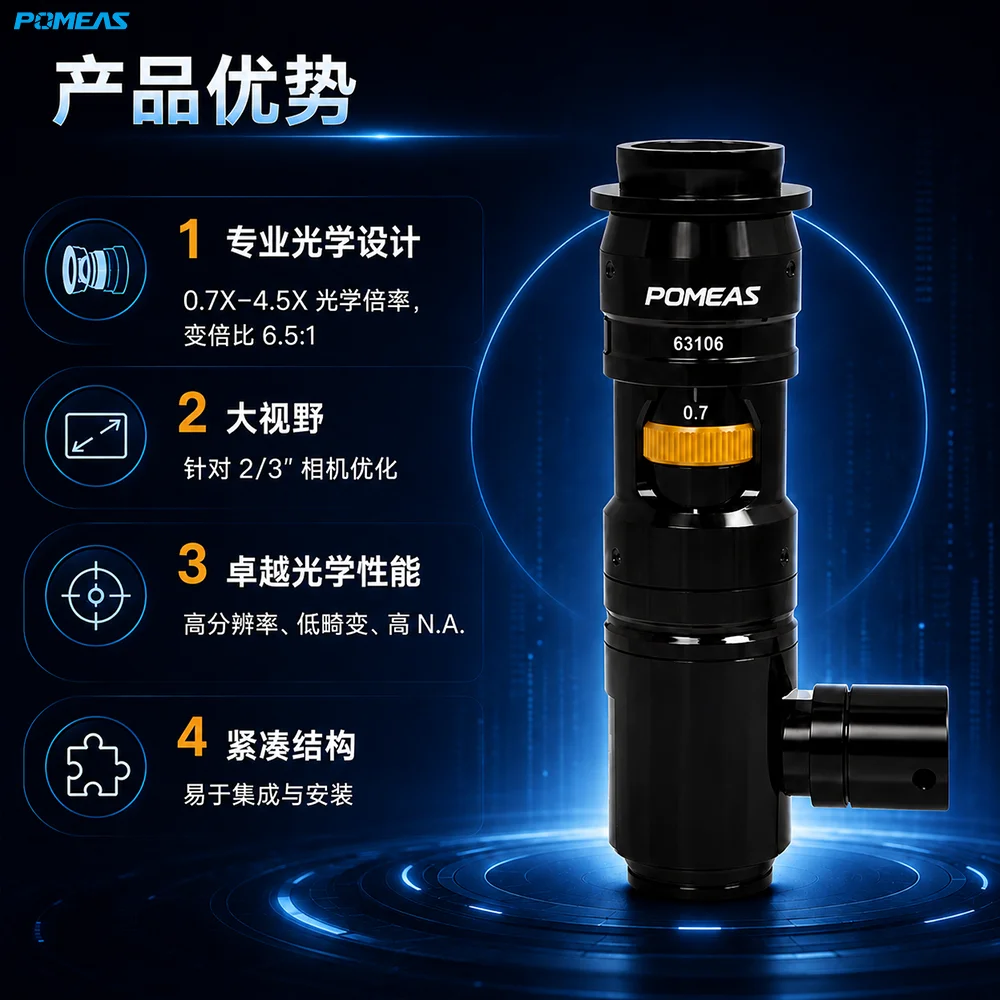

主要特点

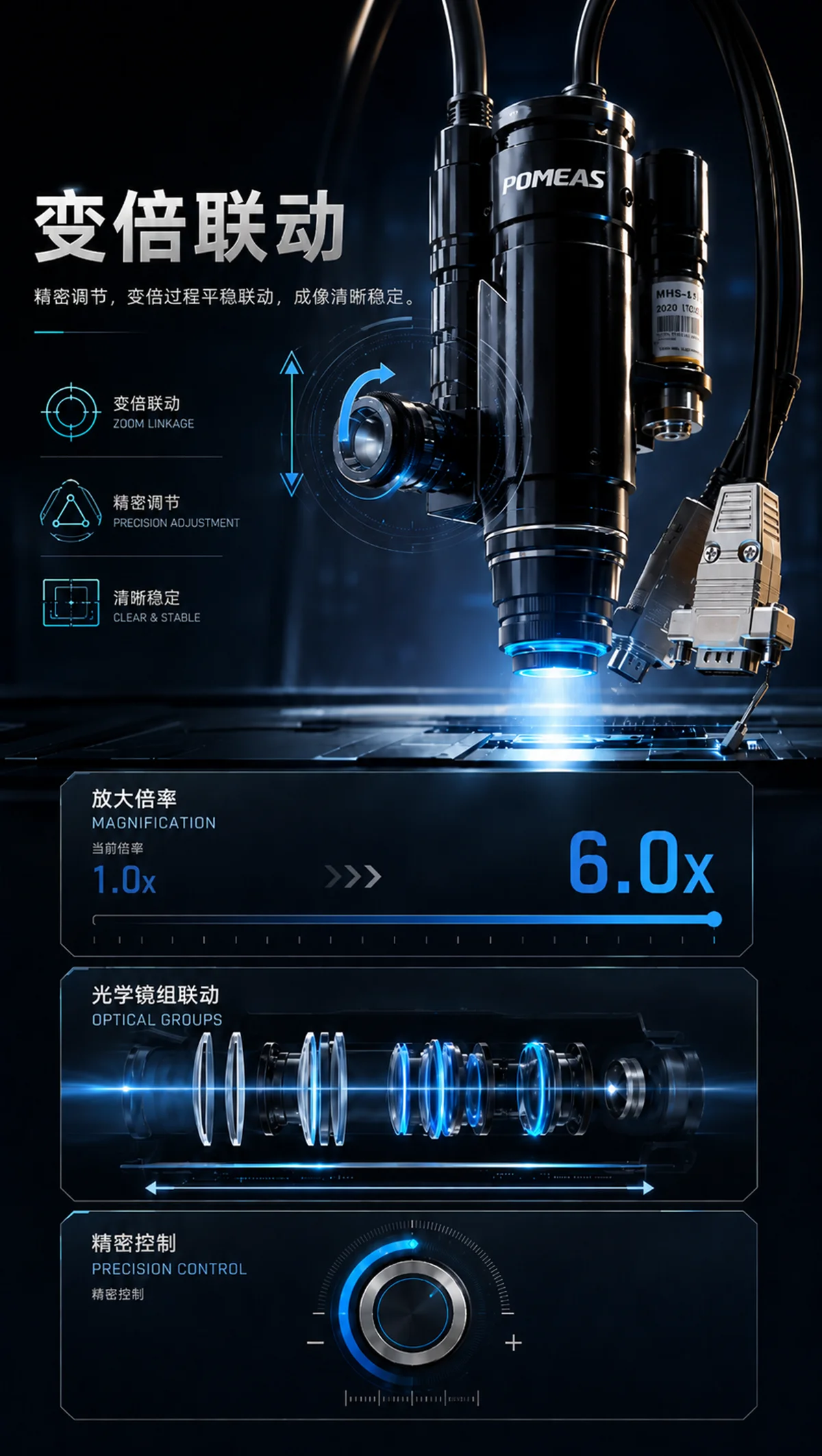

0.7X–4.5X连续变倍

通过手动调节镜头倍率，可在较大范围观察与局部细节放大之间连续切换，无需频繁更换不同倍率的镜头。

6.5:1变倍比

覆盖多种视野和放大需求，既适合快速寻找和定位被测区域，也适合进一步观察细小结构和表面特征。

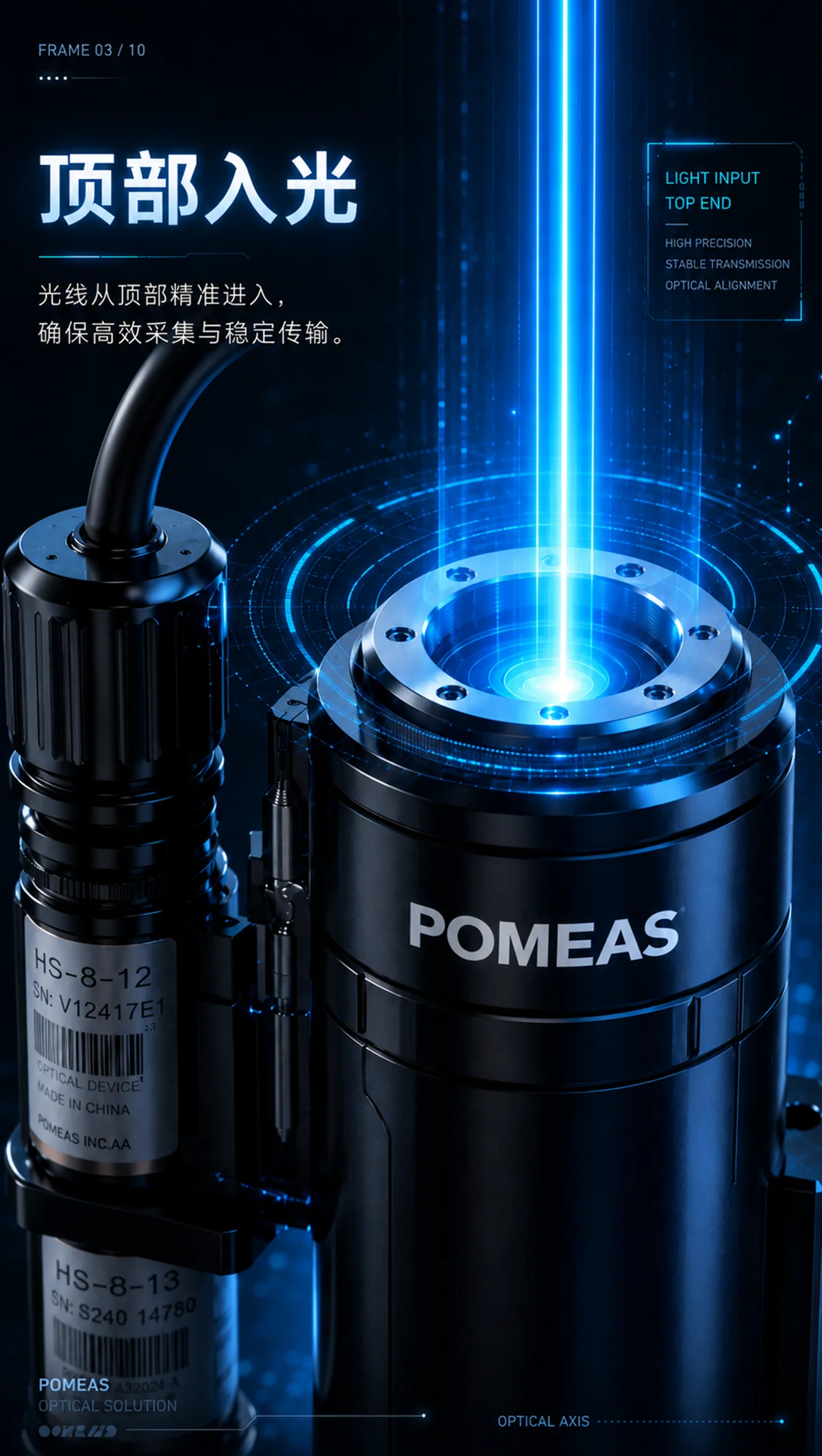

同轴落射照明

照明光线沿镜头观察方向照射被测物体，能够减弱普通侧光形成的方向性阴影，提高平整和高反光表面的成像均匀性。

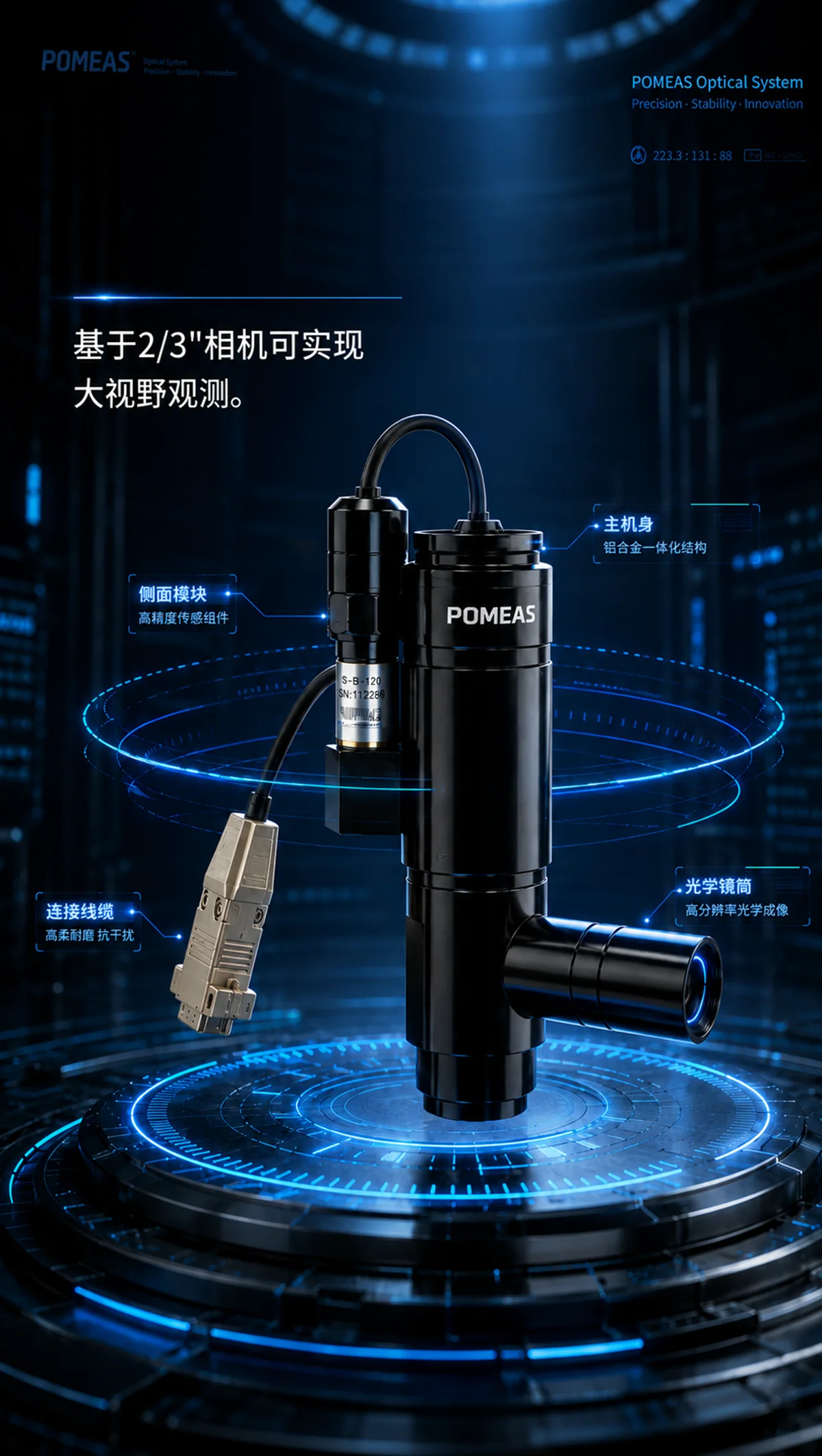

支持2/3英寸工业相机

镜头最大兼容2/3英寸传感器，也可搭配1/2英寸、1/3英寸等较小靶面工业相机使用。

标准C接口

采用常用C接口，方便与多种工业相机连接，降低设备集成和后期更换相机的难度。

紧凑型镜身设计

整体结构紧凑，便于安装在工业显微系统、自动化检测设备及安装空间有限的视觉平台中。

技术亮点

均匀的正面照明效果

镜头采用同轴照明设计，可从相机观察方向对被测物体进行照射，使检测区域获得更加均匀的亮度分布，减少局部过亮、过暗及明显阴影。

适合高反光表面成像

对于金属、晶圆、玻璃、连接器端子及其他平整高反光工件，同轴照明能够降低侧向照明造成的反光干扰，使表面字符、划痕、边缘和轮廓更容易被观察。

高分辨率相机适配能力

产品可与高分辨率工业相机配合使用，在不同倍率下观察微小字符、边缘、结构和表面细节。同轴照明在搭配高分辨率相机时，可获得更加清晰、稳定的观察效果。

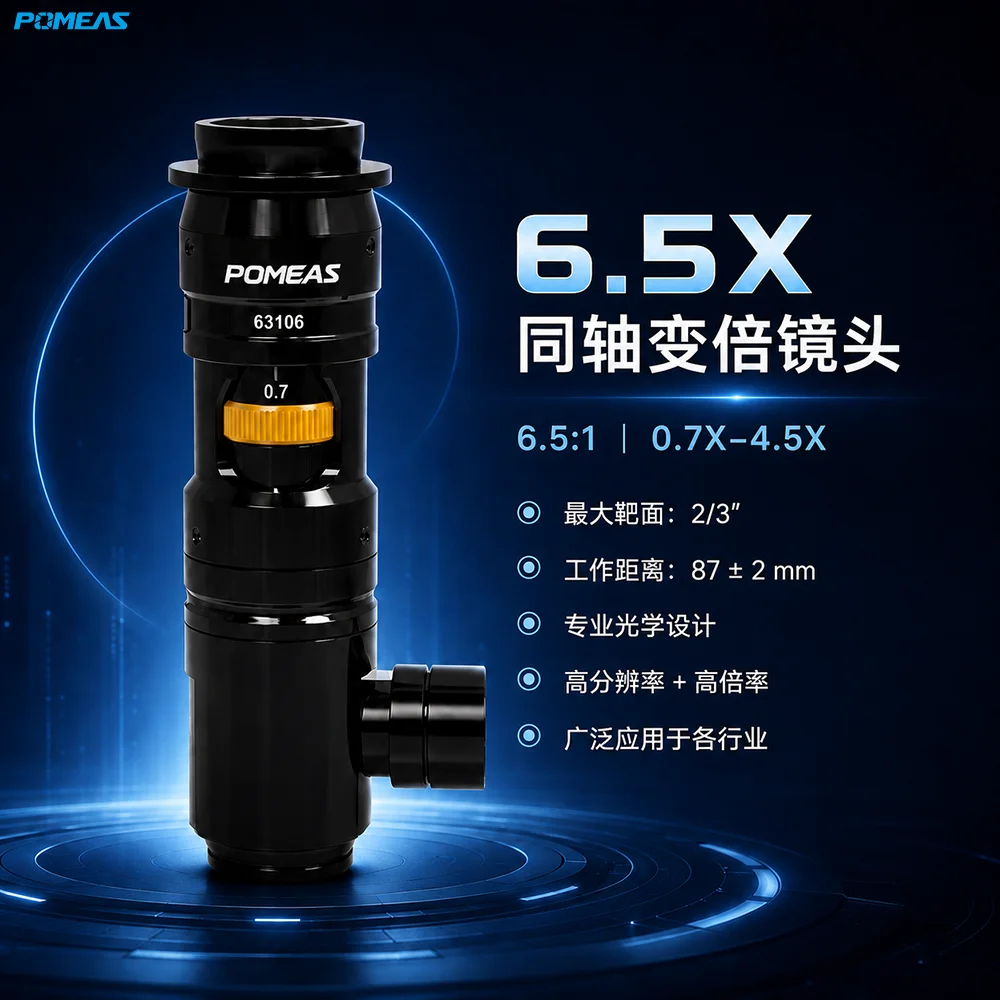

固定工作距离便于集成

镜头标准工作距离为87±2 mm，有利于视觉系统进行相机、镜头、光源、治具和被测工件之间的安装空间规划。

大视野与细节观察兼顾

低倍率状态适合观察完整工件和快速定位，高倍率状态适合检查局部缺陷及精细结构，一套镜头即可覆盖多种观察需求。

规格参数

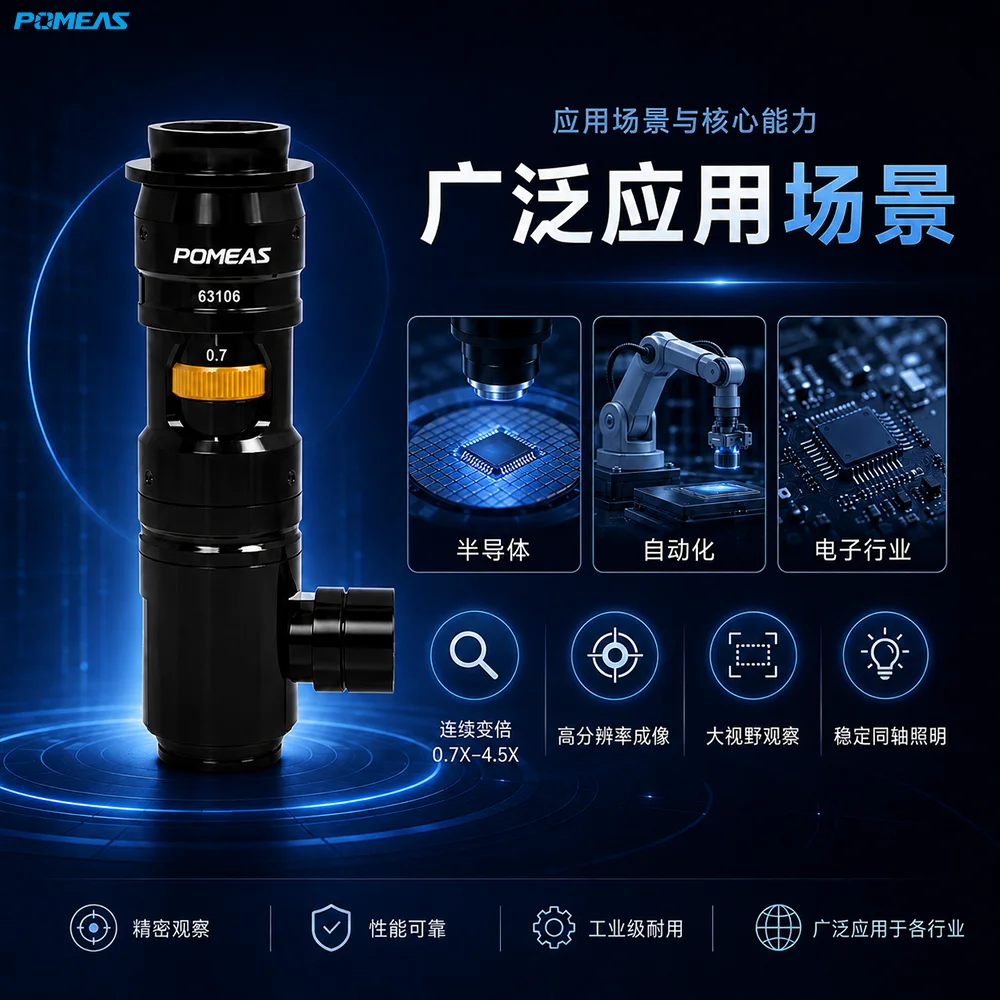

典型应用

半导体与晶圆检测

适用于晶圆表面、芯片封装、焊点、引脚及半导体零件的外观观察和局部细节检查。

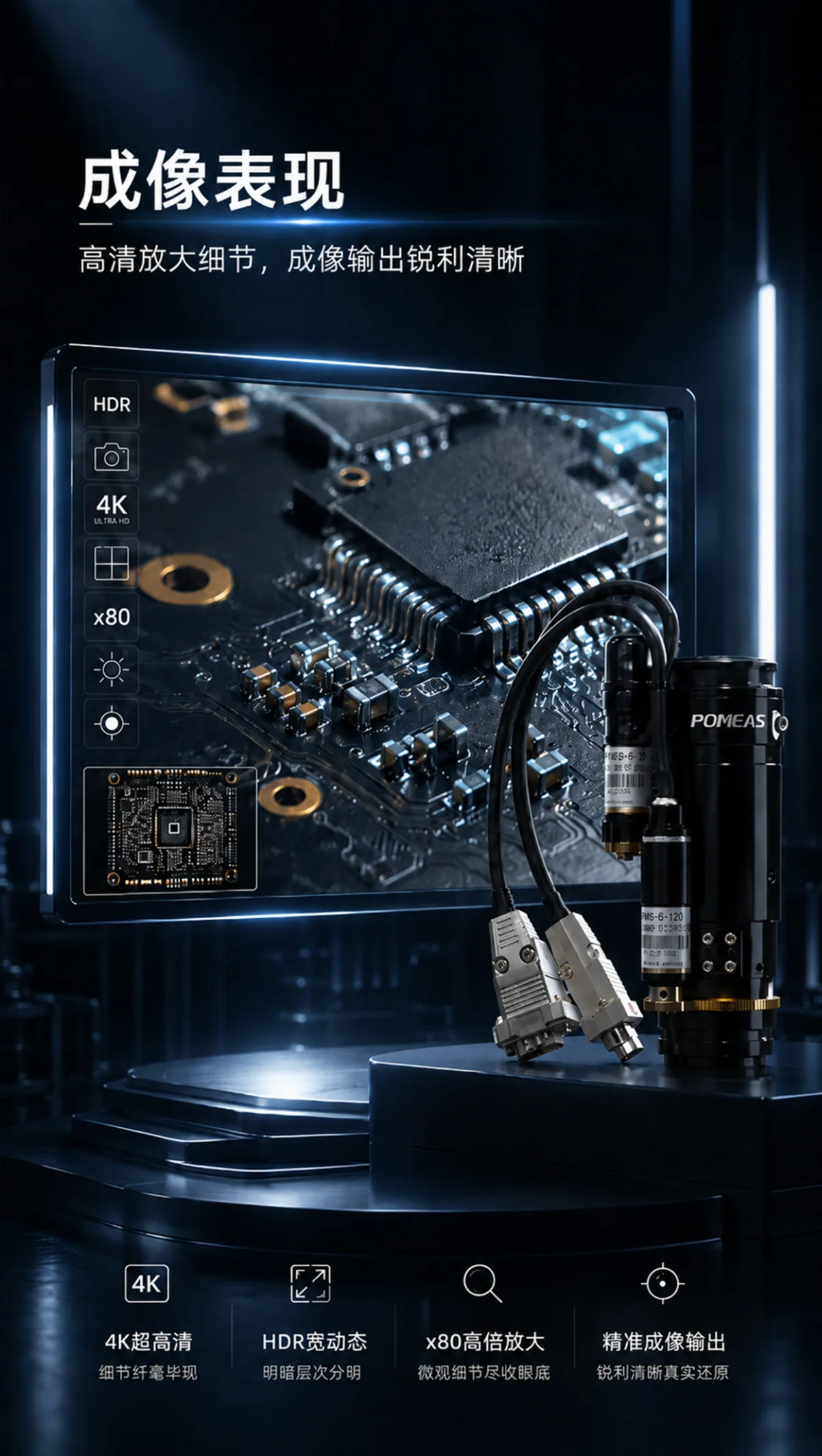

PCB与电子元件检测

可用于PCB焊点、连接器、金属端子、电子元件字符、装配位置及表面状态的视觉观察。

高反光工件表面检查

适合金属、玻璃、晶片及平整塑料表面的划痕、字符、二维码、激光标记和边缘轮廓观察。

自动化视觉定位

配合工业相机和视觉软件，可用于产品位置识别、方向判断、装配定位及自动化设备视觉引导。

工业显微观察

可集成到视频显微镜、工业显微系统和精密观察平台中，用于研发、生产和质量检验过程中的放大成像。

精密零件外观检测

适用于小型机械零件、五金件、精密结构件的缺口、毛刺、划痕、轮廓及装配状态观察。

该系列适用于半导体、自动化、电子通讯及精密制造等行业。

常见问题（FAQ）

这款镜头的放大倍率是多少？

镜头的光学放大倍率为0.7X–4.5X，支持手动连续调节，变倍比为6.5:1。

调节倍率时需要更换镜头吗？

不需要。用户可以直接通过镜头上的变倍调节机构改变倍率，在较大视野与局部细节观察之间切换。

镜头支持多大的工业相机？

最大支持2/3英寸工业相机，同时也可以搭配1/2英寸、1/3英寸等较小靶面相机使用。

镜头采用什么接口？

产品采用标准C接口，可与常见C接口工业相机连接。

镜头的工作距离是多少？

标准工作距离为87±2 mm。实际安装时应同时考虑相机、镜头、工件和设备结构的安装空间。

同轴照明主要适合检测什么产品？

同轴照明主要适用于金属、晶圆、玻璃、PCB、连接器端子等平整或高反光产品，能够减弱普通侧向照明带来的阴影和方向性反光。

这款镜头是否自带工业相机？

镜头和工业相机通常为独立产品，需要根据检测视野、分辨率、帧率和接口要求搭配合适的相机。

是否支持自动变倍？

LZ-63101为手动连续变倍型号，不属于电动变倍或电子反馈变倍镜头。

是否可以用于尺寸测量？

镜头可以配合工业相机和视觉测量软件进行尺寸观察或测量，但最终精度还会受到相机像素、标定方式、机械稳定性和软件算法等因素影响。

如何选择合适的倍率？

需要观察完整工件或较大区域时，可使用较低倍率；需要查看字符、划痕、边缘或细小结构时，可提高倍率。实际选型还应结合工件尺寸、相机传感器大小和所需视野确定，也可以使用 POMEAS变倍镜头选型工具 进行初步匹配。

技术参考

需要进一步了解同轴照明和机器视觉镜头选择方法，可参考以下技术资料：

• 内置同轴照明原理与应用参考
• 机器视觉镜头基础选型参考

获取选型与报价支持

如需确认镜头倍率、检测视野、相机传感器尺寸、照明方式或安装结构，请 联系POMEAS， 并提供工件尺寸、检测特征、所需视野、工作距离和相机型号，以便获得更合适的镜头配置建议。
