连续变倍镜头怎么选：倍率、视野、工作距离与相机匹配

快速回答

连续变倍镜头选型，我一般不会先问客户“要多少倍”，而是先确认最小视野、最大视野、相机靶面、工作距离和安装空间。因为客户口中的“看得更大”，有时是希望观察范围更大，有时却是希望把一个微小缺陷放得更大，这两种需求对应的是变倍范围的两端。

一个比较稳妥的顺序是：先确定需要覆盖的最大和最小FOV，再结合相机靶面反推物方倍率；然后检查工作距离、景深、照明、镜头分辨率以及控制方式。最后必须用真实样品验证，而不是只看“变倍比”这一个数字。

什么情况下适合使用连续变倍镜头

连续变倍镜头的价值，是在不频繁更换镜头的情况下，从较大的观察范围连续切换到局部细节。它通常适合：

• 同一工位需要观察不同尺寸的零件；
• 先定位整体，再放大检查局部缺陷；
• 研发、实验室或显微观察中需要频繁调整倍率；
• 自动化设备需要在多个视野之间切换；
• 电子元件、连接器、芯片、精密五金等需要兼顾整体与细节的检测。

但如果项目只需要一个固定视野，而且节拍、重复性和成本更重要，固定焦距FA镜头可能更简单。如果核心任务是高精度尺寸测量，并且需要尽量降低物距变化带来的倍率误差，则应优先评估远心镜头，而不是默认用连续变倍镜头替代。

先分清变倍比、光学倍率和画面放大

在实际跟客户沟通时，我经常遇到把“12.5X变倍”理解成物体被固定放大12.5倍的情况。两者并不是一回事。

• 光学倍率描述物体在相机传感器上所成图像与物体尺寸的比例，是计算物方FOV的重要参数。
• 变倍比通常是最大光学倍率与最小光学倍率之比，表示镜头可调范围。
• 显示器上的画面放大还受到相机分辨率、软件缩放和显示器尺寸影响，不能用来替代光学参数。

因此，“变倍比更大”只说明可调范围更宽，并不自动代表分辨率更高、景深更大或所有倍率下成像质量完全一致。

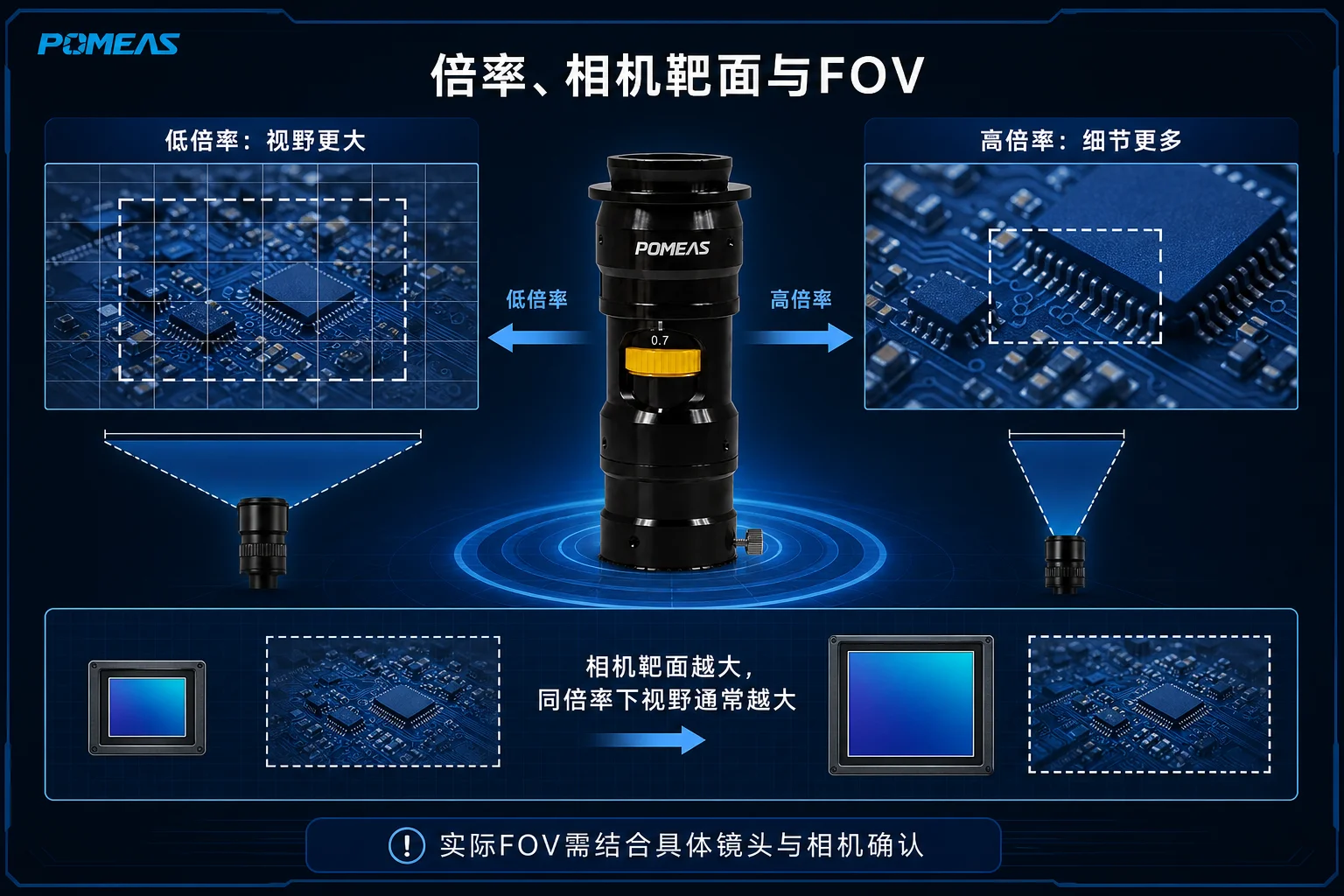

倍率、相机靶面与FOV是什么关系

在已知相机传感器有效尺寸和镜头物方倍率时，可以用下面的近似关系估算视野：

这意味着，在相机不变时，倍率升高，物方视野通常变小；倍率降低，视野通常变大。在倍率相同时，更大的传感器通常能获得更大的视野，但前提是镜头的成像圈能够覆盖该传感器。

这里有三个容易忽略的问题：

1. “1/2英寸”“2/3英寸”是传感器规格名称，计算时最好使用芯片数据表中的实际有效宽度和高度。
2. 镜头支持某个最大靶面，不代表换成更大的相机后仍然不会出现暗角或边缘像质下降。
3. 公式适合前期估算，最终FOV仍需结合具体镜头规格或实拍确认。

如果还不清楚焦距、FOV、工作距离和相机靶面的基础关系，可以先看Machine Vision Lens Focal Length Selection: FOV, WD and Sensor Size。

工作距离和安装空间不能最后才确认

工作距离WD通常指镜头前端规定的参考位置到被测物面的距离，但不同厂家和不同系列的定义位置可能存在差异，必须查看对应型号图纸。

这类问题我不会一开始就建议客户换镜头。我一般会先确认：

• 设备允许镜头距离产品多远；
• 镜头、相机、光源和支架的总高度是否放得下；
• 产品上下料时会不会与镜头发生干涉；
• 变倍或调焦后工作距离是否需要重新调整；
• 是否需要在镜头前端安装环形光、同轴光或保护结构。

有些连续变倍镜头在规定条件下可以维持相对固定的工作距离，但不能把这一点默认套用到所有型号。是否齐焦、变倍后是否需要重新调焦，也要按照具体型号和实际装配状态确认。

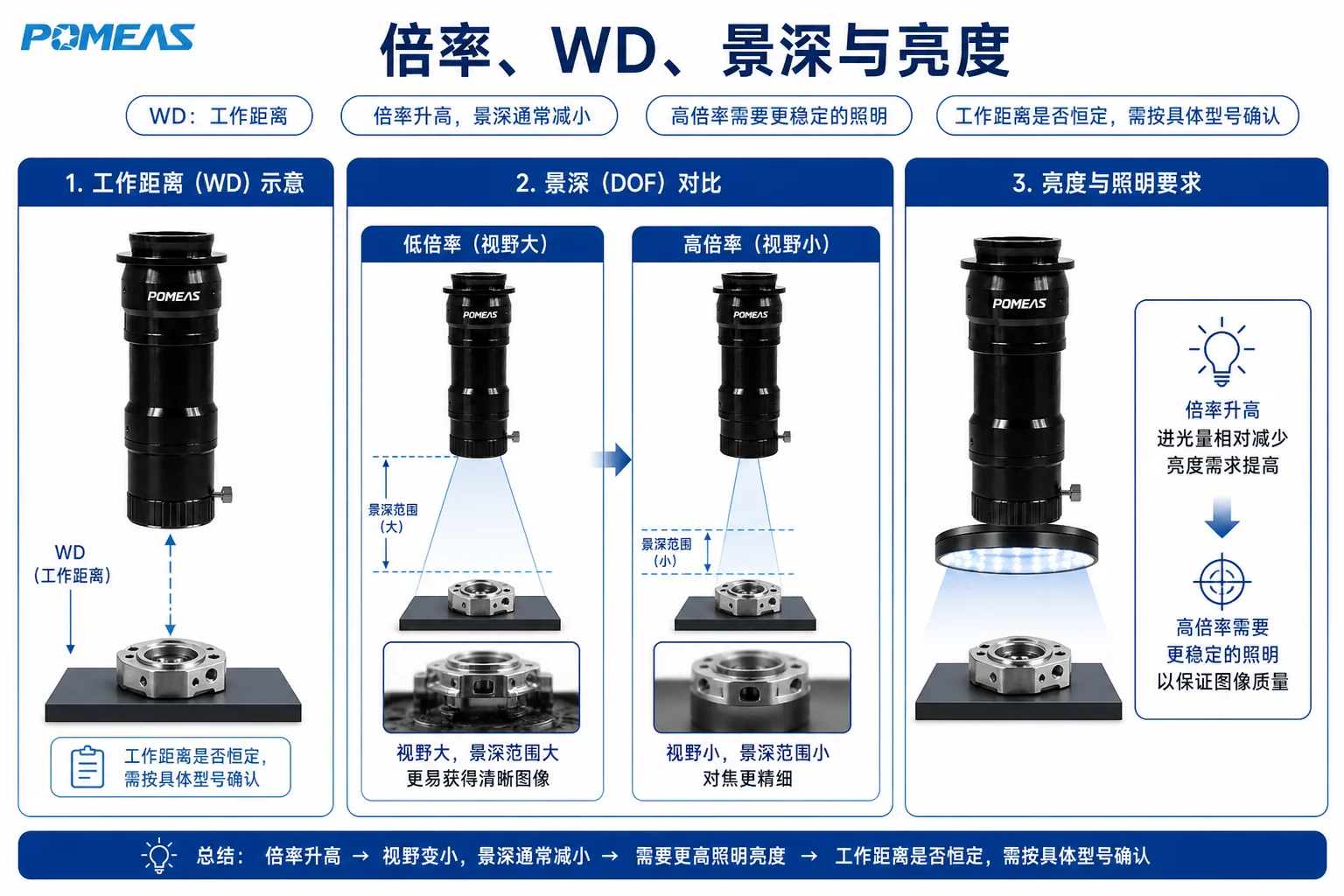

倍率升高后，景深和亮度通常会发生什么变化

高倍率可以观察更小的细节，但通常会带来更小的FOV、更浅的景深以及更高的照明和稳定性要求。如果产品存在明显高度差，画面中心清晰并不代表高低位置都能同时清晰。

从我的经验看，景深不够时应按这个顺序排查：

1. 确认倍率是否超过实际检测所需；
2. 检查产品高度差和装夹重复性；
3. 在允许曝光时间和信噪比的情况下调整光圈；
4. 改善光源亮度、方向和均匀性；
5. 检查相机曝光、增益和运动模糊；
6. 必要时评估自动对焦、多焦面合成或其他光学方案。

缩小光圈有时能够增加景深，但同时会降低进光量；光圈过小时还可能受到衍射影响。因此，更稳妥的做法是在景深、亮度、曝光时间和分辨率之间做平衡，而不是只把光圈关到最小。

镜头分辨率必须与相机匹配

相机像素数量增加，不代表系统一定能看到更多有效细节。连续变倍镜头在不同倍率、不同视场位置的成像表现可能不同，还要考虑像元尺寸、镜头分辨率、对比度、离焦、振动和照明。

选型时至少要确认：

• 相机传感器型号、有效尺寸和像元尺寸；
• 镜头最大兼容靶面；
• 目标缺陷或特征的最小尺寸；
• 该特征在最不利视野下能占多少像素；
• 镜头在计划倍率范围内是否能提供足够对比度。

不要把理论像素分辨率直接写成最终检测精度或测量精度。最终能力还取决于标定、算法、机械结构、光源稳定性和样品边缘质量，应该通过样品实测确认。

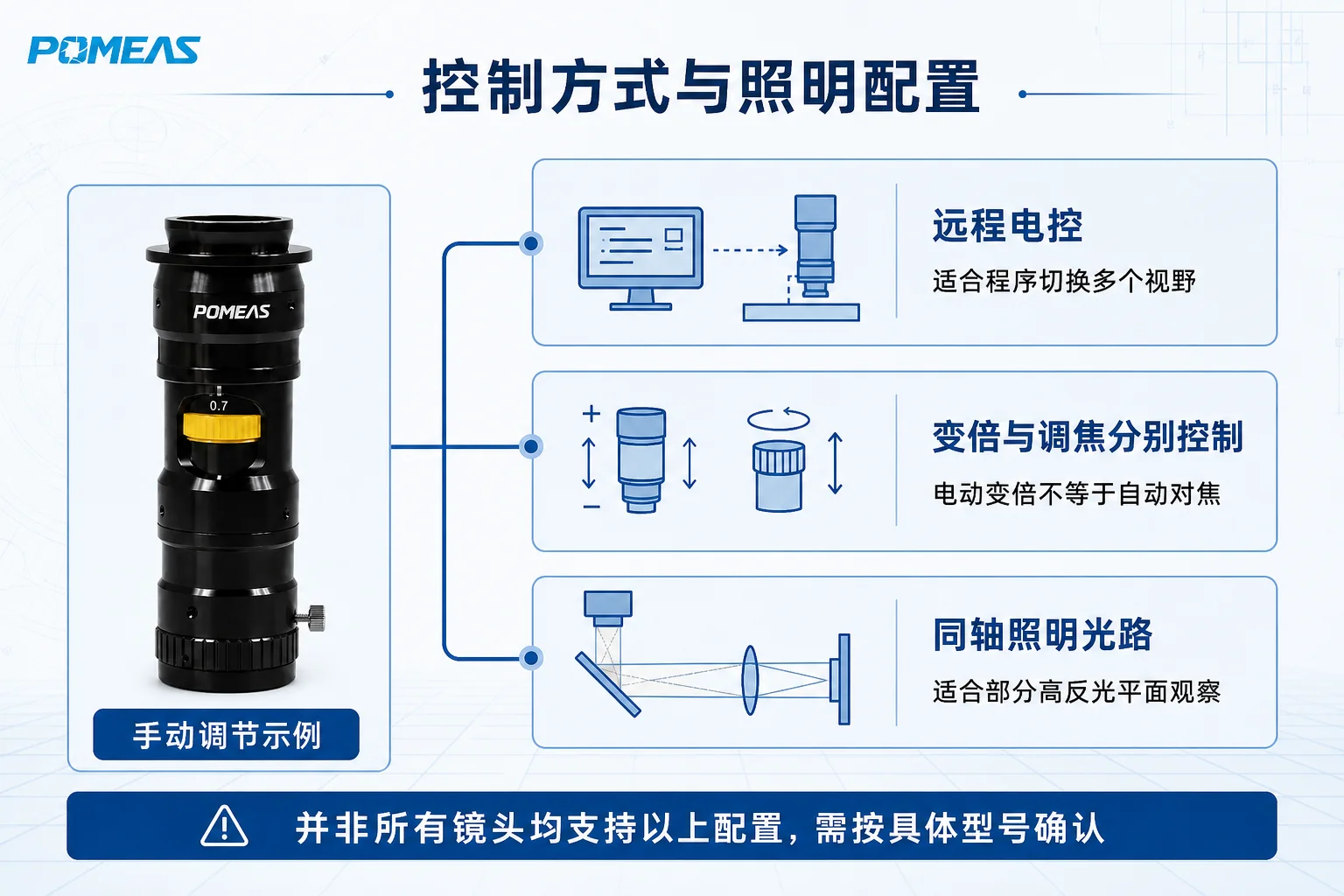

手动、电动、双电机和同轴配置怎么选

并不是配置越多越好。固定工位如果只在初次安装时调一次倍率，手动版本往往更直接；需要自动切换视野时，再评估电动控制和位置重复性。

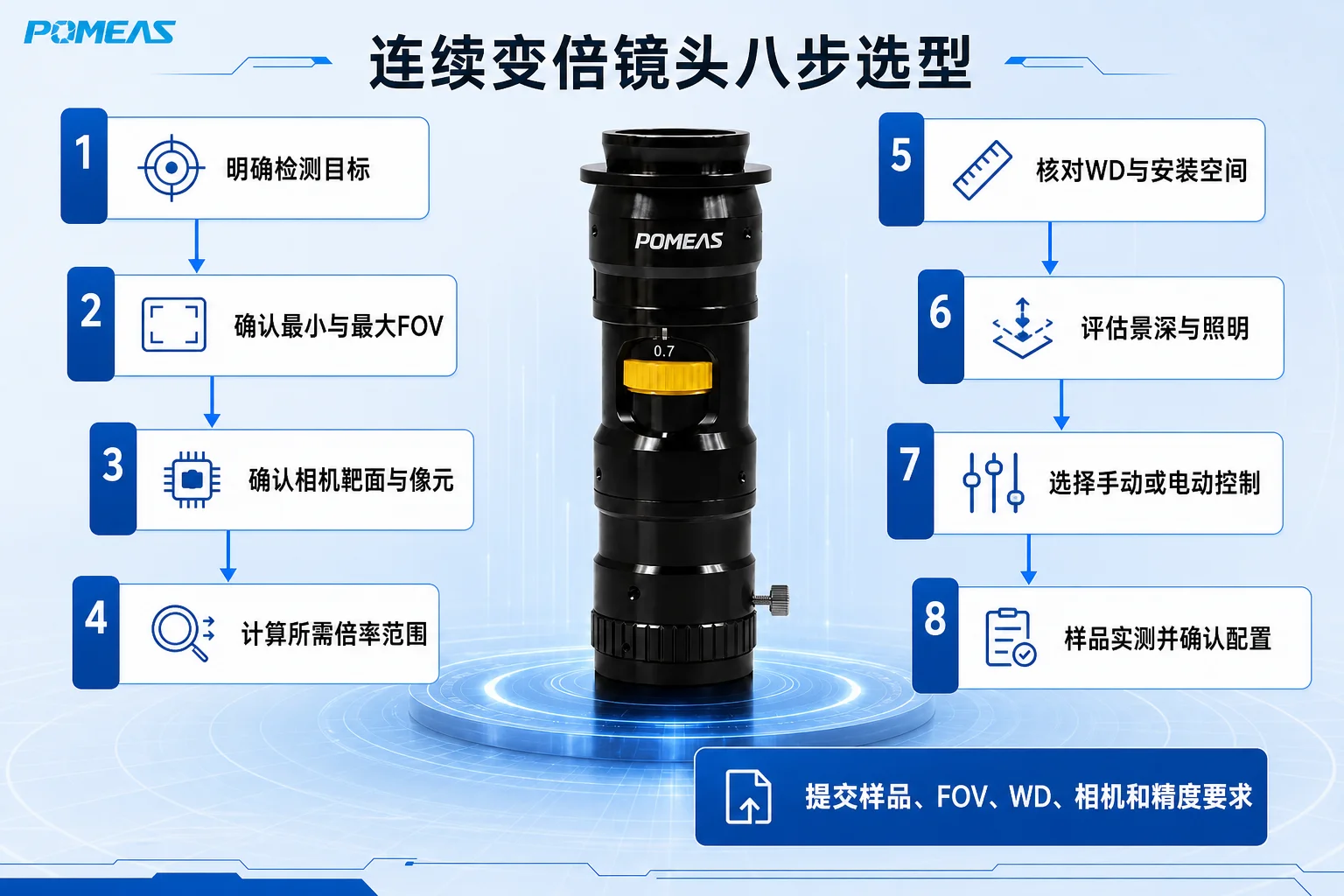

连续变倍镜头八步选型流程

第一步：明确检测目标

说明要看的是整体轮廓、表面缺陷、字符、焊点，还是微小结构，并提供最小特征尺寸。

第二步：确认最大和最小FOV

分别给出需要看到的最大区域和需要放大的最小区域，不要只说“越大越好”。

第三步：确认相机参数

提供相机型号、传感器尺寸、分辨率、像元尺寸、接口和帧率需求。

第四步：反推倍率范围

根据传感器有效尺寸和目标FOV估算两端倍率，再检查候选镜头是否能够完整覆盖。

第五步：核对WD和安装尺寸

检查镜头长度、相机、光源、支架、运动机构和上下料空间。

第六步：评估景深与照明

提供产品高度差、表面材质、反光情况、运动速度和现有光源条件。

第七步：选择控制方式

确定是人工调节、远程电控、程序切换，还是需要变倍与调焦分别控制。

第八步：用样品实测

在计划使用的相机、倍率、工作距离和光源条件下检查中心与边缘清晰度、暗角、景深、畸变和重复性。

常见选型错误

只报“需要多少倍”

没有FOV、相机靶面和目标尺寸，单独的倍数无法完成可靠选型。

只看最大倍率

实际项目还需要覆盖低倍率端的最大视野，并检查整个倍率范围是否满足成像要求。

忽略镜头成像圈

相机传感器超过镜头支持范围时，可能出现暗角或边缘像质下降。

把电动变倍当成自动对焦

变倍、调焦、光圈和自动对焦是不同功能，需要分别确认。

用显示器放大代替光学能力

软件放大不会增加原始图像中的真实细节。

把理论像素当作最终精度

检测和测量结果还会受到镜头、光源、标定、算法、机械结构和环境的影响。

哪些场景不建议优先使用连续变倍镜头

• 只需要一个固定视野，并且追求结构简单和成本可控；
• 对物距变化导致的倍率误差非常敏感的高精度尺寸测量；
• 高速产线要求极高的固定性，而项目不需要切换倍率；
• 安装空间无法容纳较长镜体、相机和配套光源；
• 希望整个倍率范围完全免调焦，但候选型号没有相关证据支持；
• 仅凭高像素相机，希望在超大FOV中稳定识别极小缺陷。

固定视野项目可参考FA Industrial Lens Selection Guide: Sensor Size, FOV, WD and Inspection Accuracy。需要查看POMEAS相关产品时，可进入Continuous Zoom Lenses，但最终仍应按具体型号资料确认参数。

联系选型前，请准备这些参数

为了减少来回确认，建议一次提供：

1. 被测物照片和样品；
2. 最大FOV与最小FOV；
3. 最小缺陷或特征尺寸；
4. 相机型号、靶面、分辨率和像元尺寸；
5. 可用工作距离和安装空间；
6. 产品高度差与表面材质；
7. 当前光源方式；
8. 是否需要手动、电动、双电机或同轴照明；
9. 检测速度、曝光时间和运动状态；
10. 是观察、缺陷检测、定位还是尺寸测量。

如果暂时不能确定具体型号，可以先浏览Machine Vision Accessories，整理现有相机、光源和安装条件后再进行匹配。
