6.5X连续变倍镜头是放大6.5倍吗？倍率、视野与选型说明

在连续变倍镜头选型过程中，很多客户看到“6.5X连续变倍镜头”，会直接理解为镜头能够把被测物放大6.5倍。实际上，6.5X通常表示镜头的变倍比，并不是镜头的实际光学倍率。

本文以POMEAS 0.7X-4.5X电动连续变倍镜头为例，说明变倍比、实际倍率、视野、相机靶面、工作距离和景深之间的关系，帮助机器视觉工程师、自动化设备商及采购人员正确理解连续变倍镜头参数。如需了解相关产品，可查看POMEAS连续变倍镜头产品。

客户常见问题：6.5X是不是实际放大6.5倍？

客户在选择连续变倍镜头时，经常会提出以下问题：

• 6.5X镜头是不是能够把产品放大6.5倍？
• 镜头参数写0.7X-4.5X，为什么又称为6.5X变倍镜头？
• 倍率越高，图像是不是一定越清楚？
• 电动变倍镜头是不是能够自动对焦？

这些问题的根源，是把变倍比、光学倍率、显示倍率和对焦功能混在了一起。

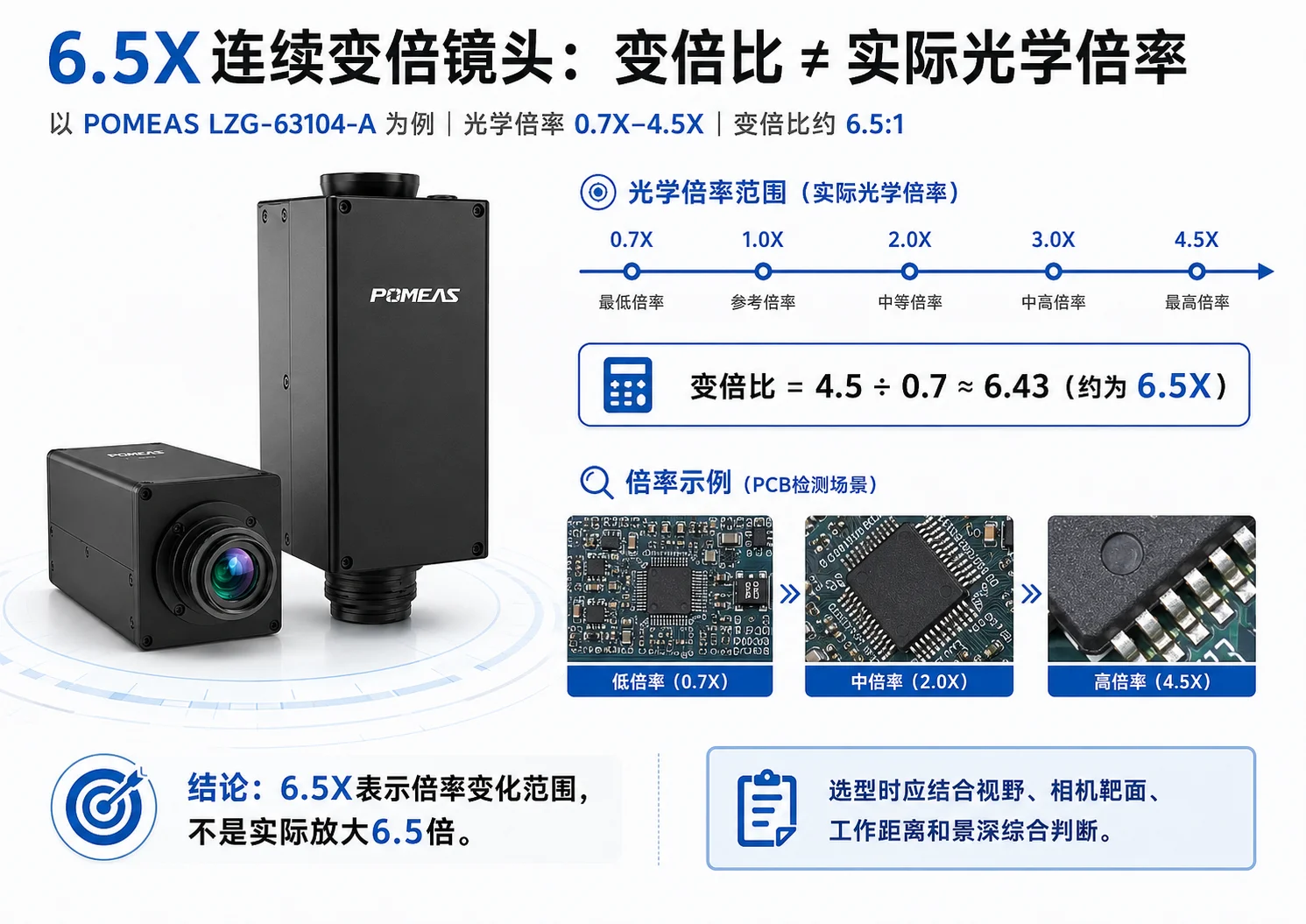

直接结论：6.5X表示变倍范围，不是实际倍率

6.5X连续变倍镜头，不代表实际光学放大倍率为6.5倍。

以POMEAS LZG-63104-A为例，该镜头的实际光学倍率范围为0.7X-4.5X。

变倍比计算方式：

最大光学倍率 ÷ 最小光学倍率 = 4.5 ÷ 0.7 ≈ 6.43

因此，这类镜头通常被称为6.5X连续变倍镜头。这里的6.5X表示最大倍率与最小倍率之间约有6.5倍的变化范围，实际使用倍率仍然是0.7X至4.5X。

连续变倍镜头是什么？

连续变倍镜头是一种可以通过移动内部光学镜组，在一定范围内连续改变光学倍率和成像视野的机器视觉镜头。

与固定倍率镜头相比，连续变倍镜头不需要频繁更换镜头，就可以在大视野观察和小视野细节检测之间进行切换。

例如，在同一套机器视觉设备中：

• 低倍率状态下，可以观察完整零件、托盘或较大的检测区域。
• 高倍率状态下，可以观察字符、焊点、划痕、孔位和局部边缘。
• 中间倍率可以根据不同产品尺寸灵活调整。

因此，连续变倍镜头常用于电子元件检测、半导体观察、精密装配、工业显微成像、视觉定位和多规格产品检测。

变倍与变焦有什么区别？

“变倍”和“变焦”在实际项目中经常被混合使用，但两者强调的内容并不完全相同。

变倍主要描述被测物在相机传感器上的成像大小发生变化。机器视觉选型时，通常重点关注光学倍率和实际视野。

变焦更多用于描述镜头焦距发生变化，从而改变画面范围。部分机器视觉镜头也会使用“变焦镜头”这一名称，但不能只根据产品名称判断镜头性能。

还需要特别区分变倍和对焦：

• 变倍：改变光学倍率和视野。
• 变焦：通常指改变焦距或画面范围。
• 对焦：调整清晰成像位置。
• 自动对焦：通过电机、算法或距离反馈自动寻找清晰位置。

电动变倍镜头只是通过电机控制倍率变化，并不等于镜头具备自动对焦功能。是否支持电动调焦、自动对焦或焦点位置反馈，需要结合具体型号确认。

倍率、视野和相机靶面有什么关系？

在相机传感器尺寸不变的情况下，光学倍率越高，视野通常越小；光学倍率越低，视野通常越大。

视野可以通过以下方式进行初步估算：

水平视野 ≈ 相机传感器有效宽度 ÷ 光学倍率

垂直视野 ≈ 相机传感器有效高度 ÷ 光学倍率

关于视野、传感器尺寸、工作距离和光学倍率的基本定义，可参考 Edmund Optics成像系统基础参数说明。外部资料用于辅助理解光学原理，具体选型仍应以实际镜头参数和样品测试为准。

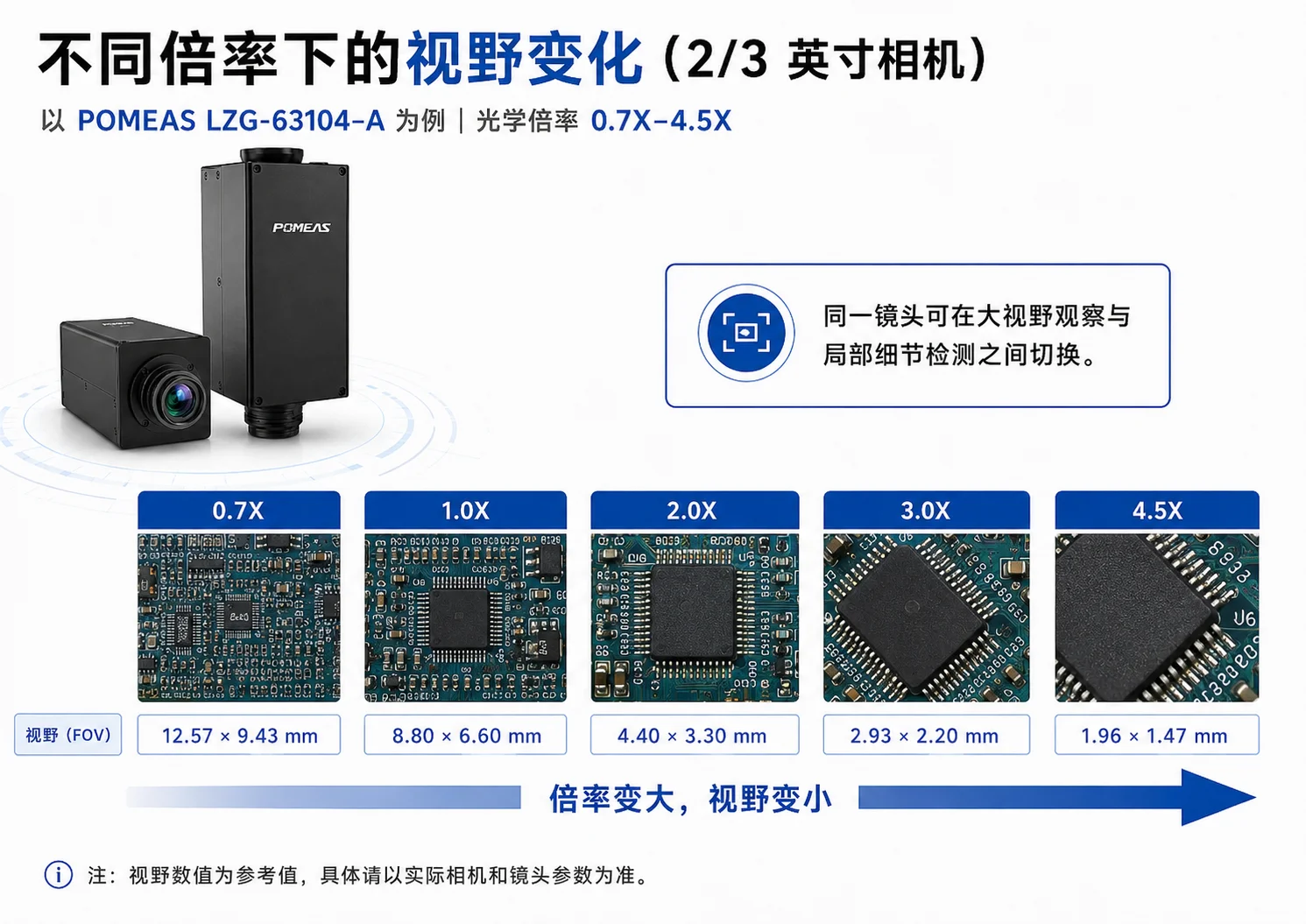

以LZG-63104-A搭配2/3英寸相机为例，不同倍率下的视野约为：

从以上数据可以看出，同一支镜头可以从约12.57mm宽的大视野，连续调整到约1.96mm宽的小视野。

需要注意，同一个镜头搭配不同尺寸的相机传感器时，实际视野并不相同。同一倍率下，相机靶面越大，获得的视野通常越大，但镜头必须能够覆盖相机传感器，否则可能出现暗角或边缘画质下降。

该型号最大兼容2/3英寸传感器，接口为C型。具体相机是否匹配，还需要结合相机传感器尺寸、接口形式和像元大小确认。

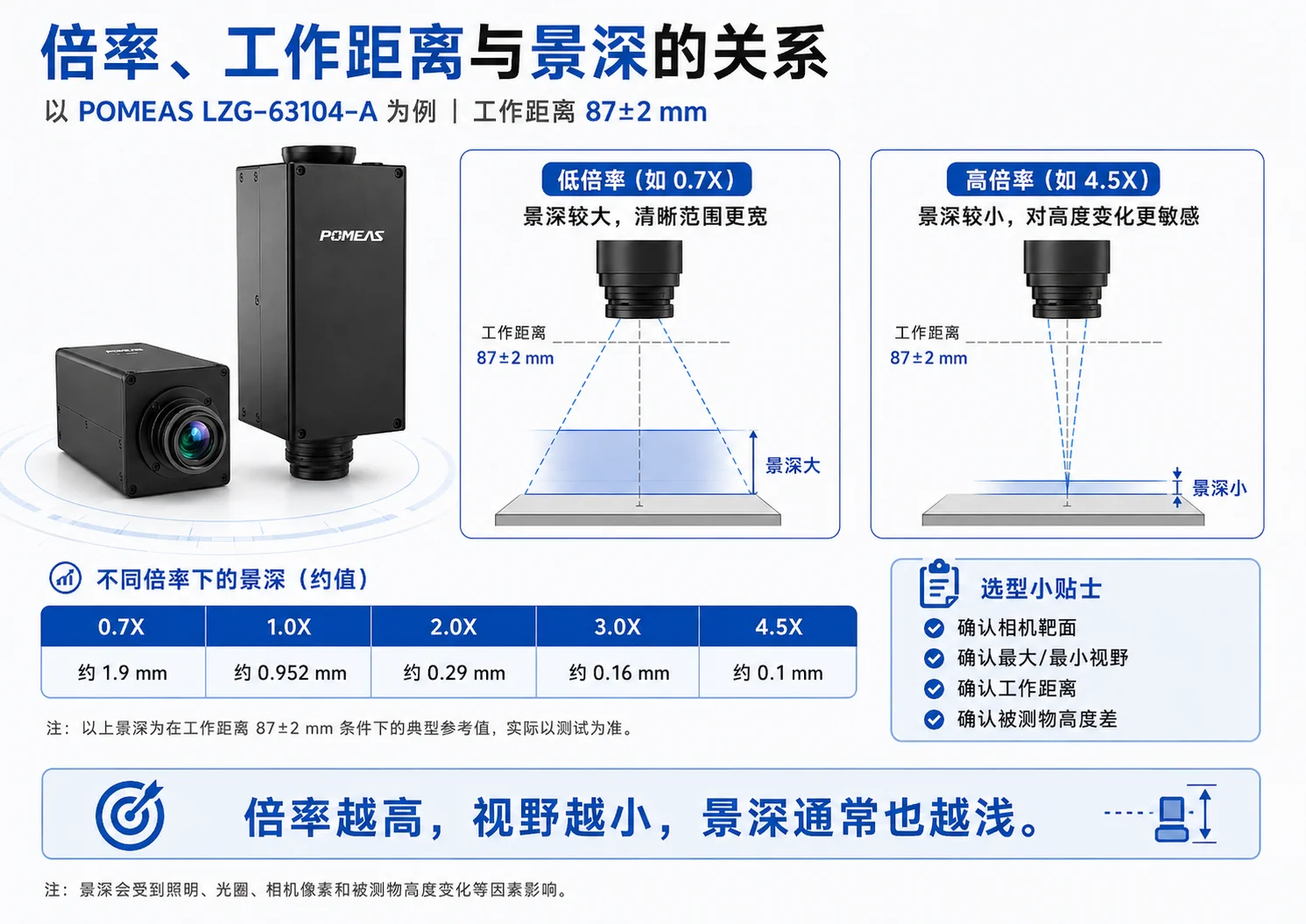

倍率、工作距离和景深有什么关系？

工作距离是镜头前端或指定光学基准面到被测物之间的距离。LZG-63104-A的标称工作距离为87±2mm。

在同一套光学系统中，随着倍率提高，通常会出现以下变化：

• 观察视野逐渐缩小。
• 被测细节在传感器上占用更多像素。
• 景深逐渐减小。
• 对焦精度和机械稳定性的要求提高。
• 对产品高度变化和治具重复定位更加敏感。

根据该型号参数表，0.7X倍率时景深约为1.9mm，1.0X时约为0.952mm，2.0X时约为0.29mm，3.0X时约为0.16mm，4.5X时约为0.1mm。

这意味着在4.5X高倍率状态下，如果被测产品存在明显高度差，部分区域可能离开清晰范围。此时需要控制治具平整度、产品高度变化和设备振动，必要时增加电动调焦机构或Z轴高度调整机构。

景深还会受到光圈、数值孔径、相机像素、允许模糊量和照明亮度影响。有关倍率、光圈、像元尺寸等因素对景深的影响，可参考 Opto Engineering镜头景深技术说明。参数表适合用于初步选型，最终效果仍建议通过实际样品测试确认。

6.5X与12.5X连续变倍镜头有什么区别？

6.5X与12.5X连续变倍镜头首先表示的是变倍范围不同，并不能直接说明12.5X镜头的实际最高倍率一定更高。

选择时应查看镜头实际的最低倍率和最高倍率，而不是只比较“6.5X”和“12.5X”两个数字。

如果一个检测工位只需要在约8mm和3mm视野之间切换，6.5X镜头通常已经可以覆盖。

如果同一工位既要观察完整产品，又要检查非常小的局部特征，可以进一步评估12.5X镜头。但仍然需要核对实际倍率范围、相机靶面、工作距离、景深和成像质量。

手动与电动变倍镜头怎么选择？

手动连续变倍镜头

手动变倍镜头通过人工旋转变倍环或调节机构改变倍率，适合设备安装完成后长期保持固定视野，或者倍率调整频率较低的应用。

手动型号结构相对简单，调试直观，不需要额外配置电机控制系统。

电动连续变倍镜头

电动变倍镜头通过电机驱动内部镜组，适合需要远程调节、多产品配方切换或自动换型的机器视觉设备。

例如，同一台设备需要检测不同尺寸的连接器时，可以根据产品配方切换到对应倍率，减少操作人员进入设备内部手动调整镜头。

选择电动变倍镜头时，还需要确认：

• 是否支持倍率位置反馈。
• 是否能够保存和调用倍率位置。
• 重复定位精度是否满足检测要求。
• 是否需要独立的电动调焦机构。
• 控制接口是否能够接入PLC或上位机。
• 设备重新启动后是否需要回零。

以上功能并非所有电动变倍镜头都默认具备，需要结合具体型号和控制方案确认。

实际应用案例：同一工位检测两种尺寸的零件

某自动化设备需要使用同一台相机检测两种产品。

第一种产品需要观察约12mm×9mm的整体区域，主要用于轮廓定位和有无判断。

第二种产品需要观察约2mm×1.5mm的局部区域，主要用于检查边缘缺口和微小字符。

如果使用2/3英寸相机，LZG-63104-A在0.7X倍率下可以获得约12.57mm×9.43mm的视野；调整到4.5X倍率后，可以获得约1.96mm×1.47mm的视野。

从视野范围判断，一支镜头可以覆盖两类检测需求。

但在4.5X状态下，景深约为0.1mm。因此还需要检查产品高度变化、治具重复定位精度和设备振动。如果产品高度差明显超过镜头景深，仅调整倍率不能保证所有区域都清晰，还需要配合调焦或高度补偿机构。

连续变倍镜头选型中的常见误区

误区一：6.5X就是实际放大6.5倍

6.5X通常表示变倍比。该示例型号的实际光学倍率为0.7X-4.5X。

误区二：倍率越高，检测精度一定越高

倍率提高能够让局部特征占用更多像素，但检测精度还受到镜头分辨率、相机像素、照明、标定、机械振动和算法稳定性的影响。

误区三：大靶面相机可以搭配任何镜头

如果相机传感器超过镜头的最大兼容靶面，可能出现暗角、边缘模糊或成像质量下降。

误区四：电动变倍就是自动对焦

电动变倍负责改变倍率，自动对焦则需要独立的调焦机构、距离反馈或清晰度判断算法。

误区五：工作距离接近就一定可以使用

除了工作距离，还需要同时确认视野、倍率范围、相机靶面、镜头接口、景深、安装空间和最小检测特征。

哪些场景适合使用连续变倍镜头？

连续变倍镜头适合以下应用：

• 同一工位需要兼容多种产品规格。
• 需要在整体定位和局部细节检测之间切换。
• 电子元件、连接器、PCB和半导体封装观察。
• 字符、孔位、边缘、划痕和表面缺陷检测。
• 自动化设备调试和工业显微观察。
• 需要远程切换倍率或调用产品配方的设备。

哪些场景不适合使用普通连续变倍镜头？

如果设备长期只检测一种产品，并且视野完全固定，固定倍率镜头通常结构更简单，选型和维护也更方便。

如果项目要求进行高精度尺寸测量，并且被测物存在明显高度变化，普通连续变倍镜头可能无法消除透视误差。此类项目可以进一步了解POMEAS远心镜头与机器视觉镜头产品方向。

如果项目需要根据产品高度实时自动对焦，仅配置电动变倍镜头并不能解决问题，还需要独立的电动调焦、Z轴或高度检测方案。

连续变倍镜头应该怎么选型？

连续变倍镜头选型时，建议按照以下顺序确认：

1. 确认相机型号：包括传感器尺寸、分辨率、像元大小和接口。
2. 确认最大视野：低倍率状态下需要观察多大的完整区域。
3. 确认最小视野：高倍率状态下需要观察多小的局部区域。
4. 确认最小检测特征：例如最小划痕、字符线宽或孔位尺寸。
5. 确认工作距离：镜头到被测物之间可以预留多少安装空间。
6. 确认产品高度变化：判断高倍率状态下的景深是否足够。
7. 确认调节方式：选择手动变倍还是电动变倍。
8. 确认控制要求：是否需要位置反馈、配方调用、电动调焦或PLC控制。

不要先决定购买6.5X还是12.5X，再判断镜头能否使用。更合理的方法是先确定相机、视野、工作距离和检测特征，再选择能够覆盖这些条件的连续变倍镜头。还可以浏览POMEAS机器视觉知识库，了解相机靶面、景深、远心镜头和机器视觉光源等相关选型内容。

常见问题

1. 6.5X连续变倍镜头的实际倍率是多少？

需要查看具体型号。以LZG-63104-A为例，实际光学倍率范围为0.7X-4.5X，6.5X表示最大倍率与最小倍率之间约为6.5:1的变倍范围。

2. 同一个倍率搭配不同相机，视野会一样吗？

不会。同一倍率下，相机传感器尺寸越大，实际视野通常越大。但镜头必须能够覆盖相机靶面，否则可能产生暗角或边缘画质下降。

3. 提高倍率后，图像一定会更清楚吗？

不一定。倍率提高可以让局部特征占用更多像素，但最终清晰度还与镜头分辨率、相机像素、照明、对焦、设备振动和图像处理算法有关。

4. 电动连续变倍镜头可以自动对焦吗？

电动变倍本身不等于自动对焦。它主要负责控制倍率变化。是否支持电动调焦、自动对焦或位置反馈，需要查看具体镜头型号和控制方案。

5. 应该选择6.5X还是12.5X连续变倍镜头？

应根据最大视野、最小视野和相机传感器尺寸判断。产品尺寸跨度不大时，6.5X通常可以满足需求；需要覆盖更宽视野范围时，可以进一步评估12.5X镜头，但仍需比较实际倍率端点、工作距离、景深和成像质量。

连续变倍镜头选型咨询

连续变倍镜头不能只根据“6.5X”“12.5X”或最高倍率进行选择。为了更快匹配合适的POMEAS连续变倍镜头，建议提供以下信息：

• 工业相机型号或传感器尺寸。
• 需要观察的最大视野和最小视野。
• 镜头到被测物的工作距离。
• 需要识别的最小字符、缺陷或结构尺寸。
• 被测产品的高度变化范围。
• 手动调节还是电动切换倍率。
• 被测物实物图片或设备安装空间图片。

根据以上信息，可以进一步核对倍率范围、实际视野、相机靶面、工作距离和景深，减少镜头安装后出现视野不足、景深过小或相机靶面不兼容的问题。可通过联系POMEAS提交相机型号、视野、工作距离及被测物图片，以便进行初步匹配。
