工业变倍镜头怎么选：6.5X、12.5X、4K与14X系列区别

快速回答：工业变倍镜头不是变倍比越大越好。常规检测可以先看6.5X系列；需要在整体观察和局部细节之间进行更大范围切换，可以考虑12.5X或14X系列；相机像素较高、对成像清晰度要求更高，则应优先评估4K系列。

我是Tiger。在实际跟客户沟通时，很多人最先问的是“这款有多少倍”，但真正影响选型的往往是视野、相机靶面、工作距离，以及需要看清的最小细节。

拿不准选6.5X还是12.5X时，可以先发一张产品图，或者简单说一下需要看多大范围，我可以先帮你判断方向。

一、工业变倍镜头主要解决什么问题

工业变倍镜头可以在一定范围内连续改变放大倍率。低倍率时视野较大，适合观察产品整体；提高倍率后视野缩小，更适合查看字符、焊点、划痕和局部结构。

它比较适合同一套设备需要观察不同尺寸产品，或者需要在“整体定位”和“局部放大”之间切换的场景。

• PCB、芯片和电子元件观察。
• 五金、刀具和精密零件表面检查。
• 字符、丝印、焊点和装配状态确认。
• 视频显微镜、人工复检和研发打样。
• 同一设备切换不同大小的产品。

如果视野长期固定、设备高速批量检测，而且不需要调整倍率，定焦镜头可能更加简单稳定；如果重点是高精度尺寸测量，则还要评估远心镜头。

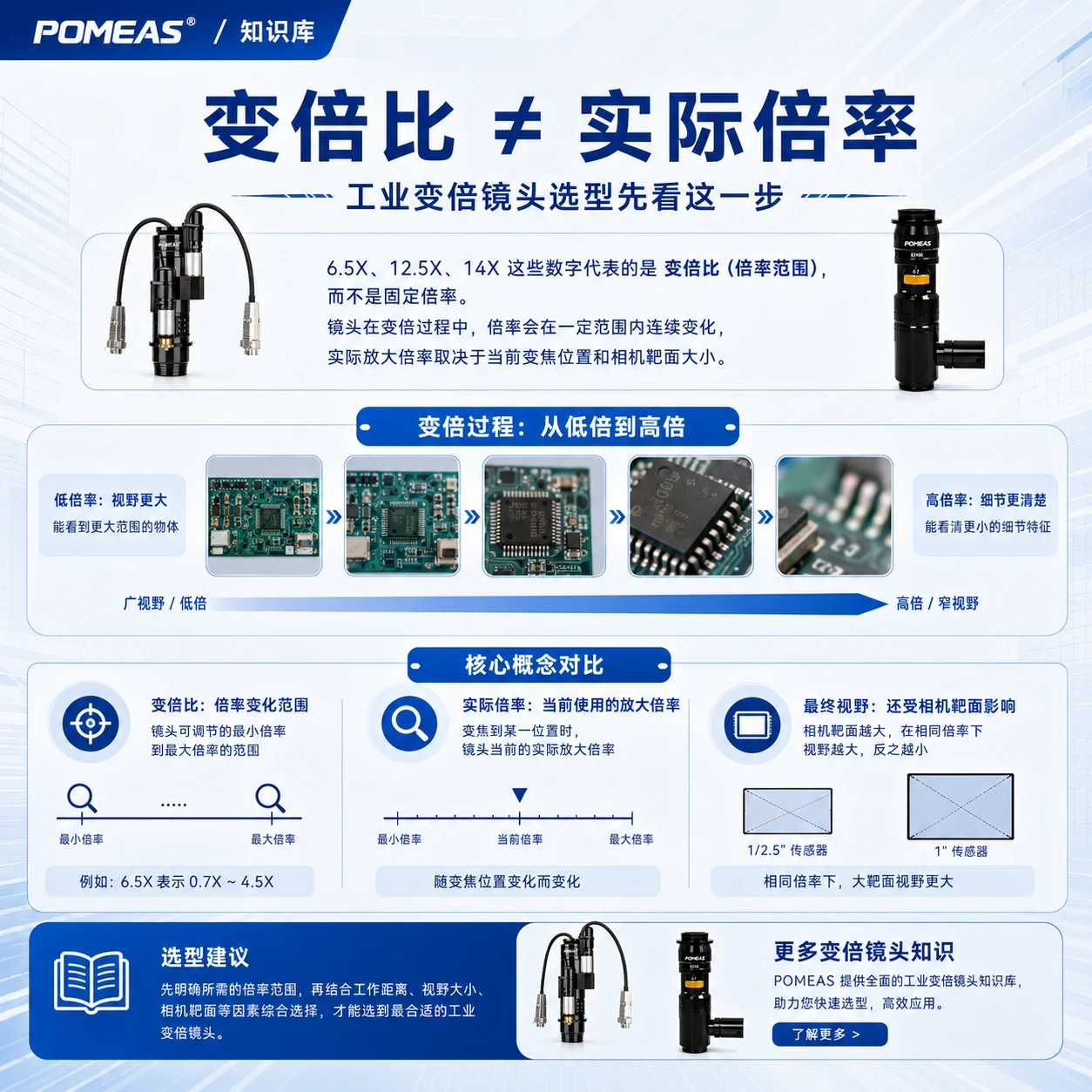

二、变倍比不等于实际倍率

6.5X、12.5X和14X通常表示镜头的变倍比，也就是最大倍率与最小倍率之间的范围比例，并不是镜头始终保持在6.5倍、12.5倍或14倍。

镜头调到不同位置时，会得到不同的实际光学倍率：

• 低倍率：看到的范围更大，适合寻找和定位目标。
• 高倍率：看到的范围更小，但局部细节更明显。
• 实际视野：还会受到相机靶面和前后端附件影响。

所以，只告诉我“想要12倍镜头”通常还不够。更关键的是客户希望最大能看到多大范围，以及最小需要看清什么特征。

不知道客户说的“放大多少倍”具体指什么，可以把客户原话发过来，我先帮你拆解成倍率或视野需求。

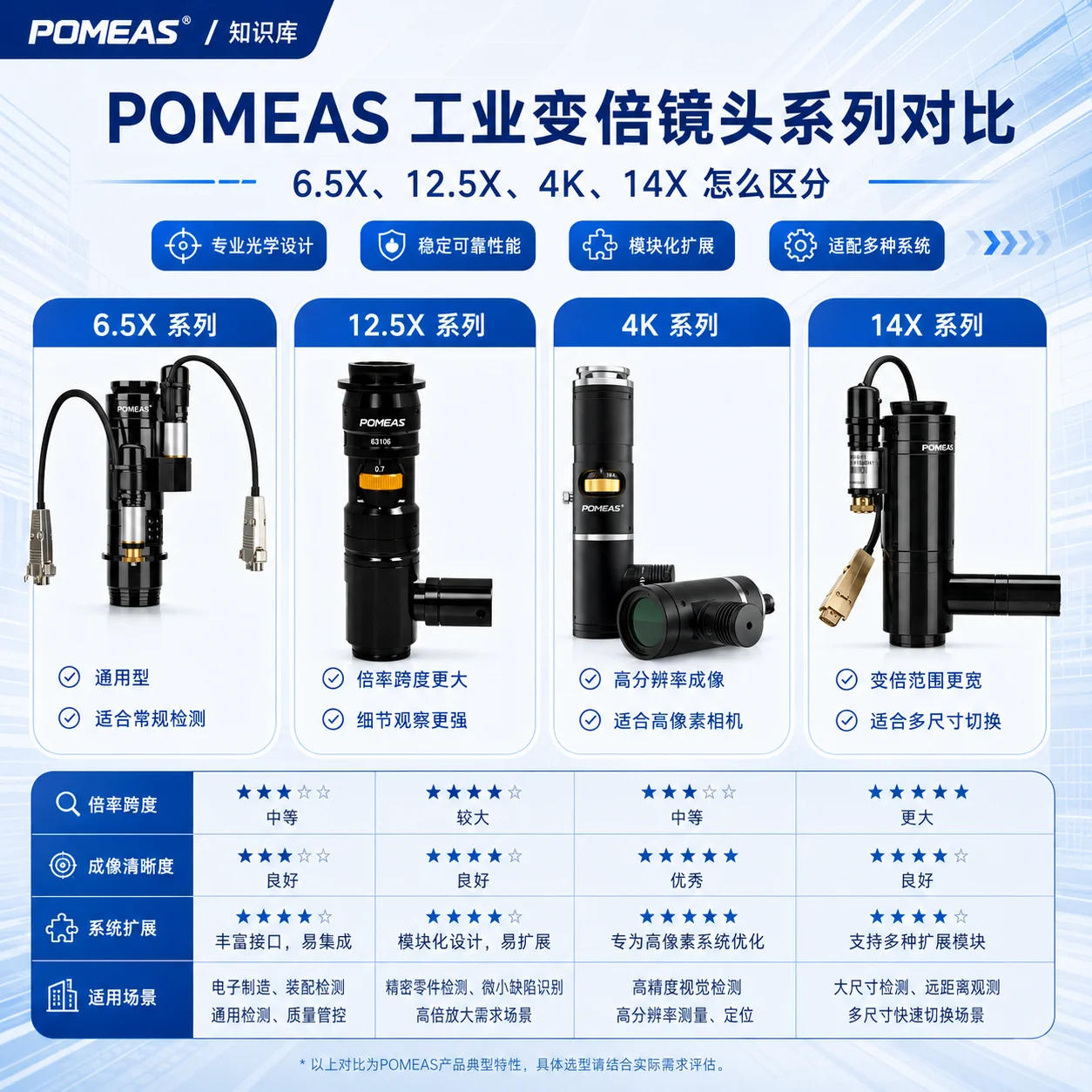

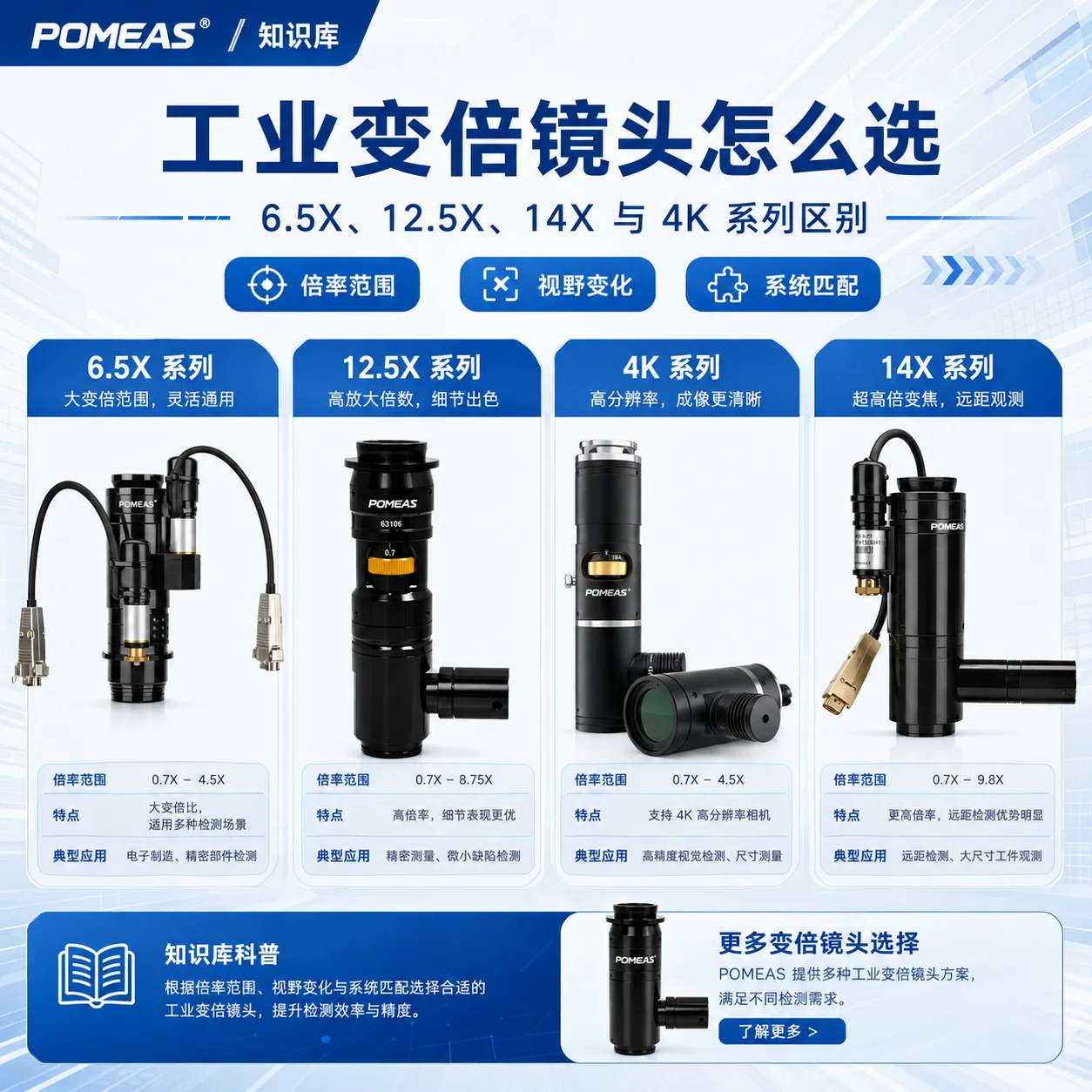

三、6.5X、12.5X、4K和14X怎么选

6.5X系列：适合多数常规检测

6.5X系列的优势是比较通用，可以兼顾整体观察和局部放大。对于PCB、连接器、五金件、字符和一般外观检测，通常可以先从这一系列开始评估。

如果客户没有特别大的倍率跨度需求，6.5X往往比盲目选择更高变倍比更容易控制成本、安装和调试。

12.5X系列：整体和细节之间切换范围更大

12.5X系列更适合既要看产品整体，又要进一步查看微小焊点、缺口、毛刺或表面细节的项目。

它的优势不是简单地“放得更大”，而是减少更换镜头或附件的次数，让一套系统覆盖更多观察范围。

4K系列：重点是高分辨率成像

4K系列主要面向高像素相机和精细成像需求，可以重点改善普通变倍镜头在高分辨率系统中可能出现的细节不足和边缘表现下降问题。

不过，“4K镜头”并不代表搭配任何4K相机都一定清晰。仍然要核对相机靶面、像元尺寸、镜头像圈和具体光学配置。

14X系列：适合更宽的倍率切换范围

14X系列适合同一设备需要观察多种尺寸产品，或者希望尽量减少前端附件切换的场景。

但变倍范围越宽，对系统调试、照明、对焦和机械稳定性的要求通常也越高，因此要结合真实使用方式判断是否有必要。

只知道产品尺寸，不知道对应哪个系列，也可以直接发产品照片或大概尺寸，先判断6.5X是否够用，再决定要不要选择更大的变倍范围。

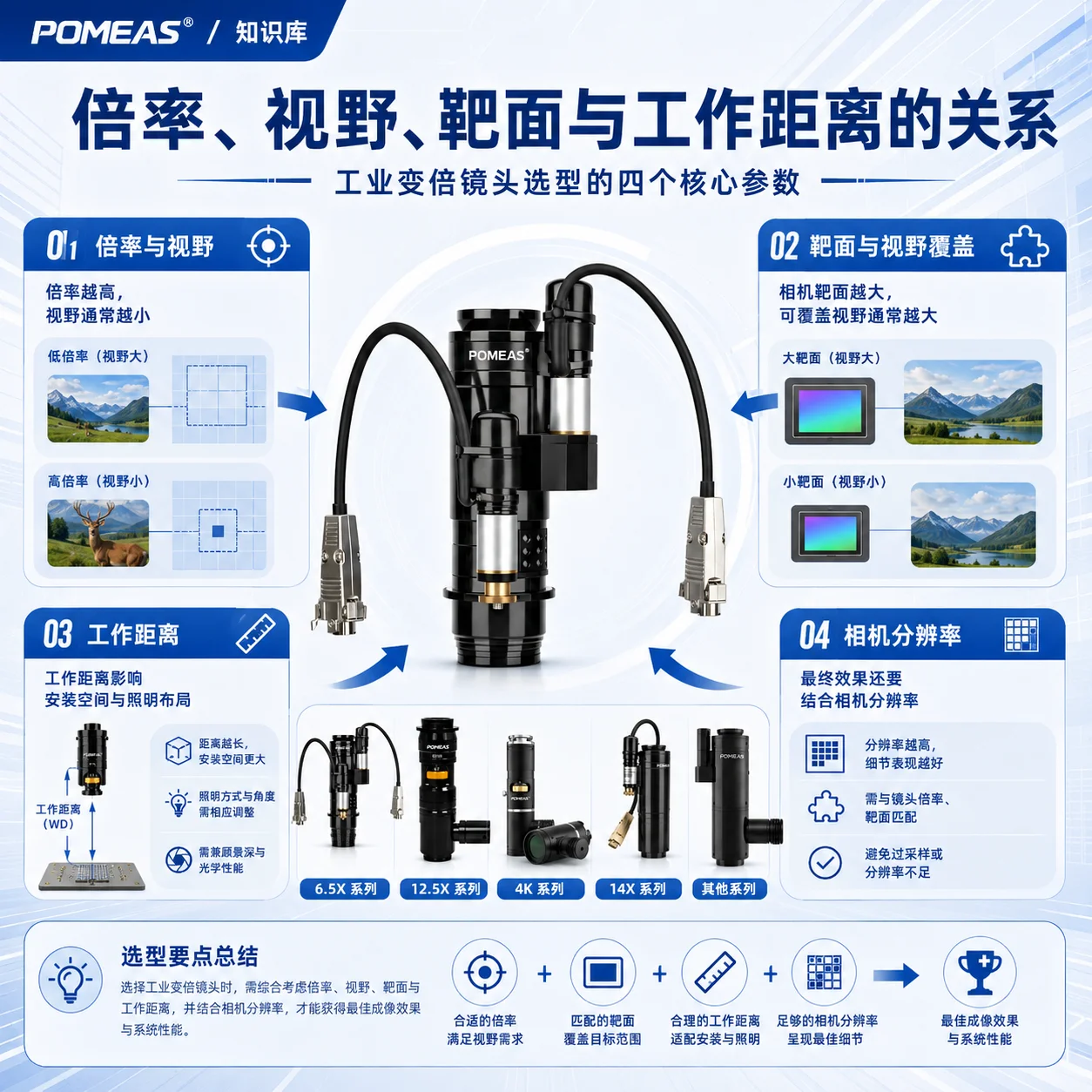

四、倍率、视野、靶面和工作距离是什么关系

倍率越高，视野通常越小

同一套镜头和相机配置下，提高倍率后，画面中的目标会变大，但能够看到的范围会缩小。

因此，选型时需要同时确认两个视野：

• 低倍率端希望看到多大范围。
• 高倍率端希望看清多小的特征。

相机靶面会影响最终视野

在相同倍率下，较大的相机靶面通常可以覆盖更大的视野。但镜头像圈必须能够覆盖传感器，否则可能出现边缘暗角或画面裁切。

接口同样是C口，并不代表镜头一定能覆盖1英寸或更大的相机靶面。

工作距离决定安装和照明空间

工作距离是镜头前端到工件之间的距离。距离过短，可能没有空间安装环形光、同轴光或夹具；距离较长，则还要注意系统刚性、照明亮度和细节表现。

相机像素高，不等于最终一定更清晰

相机像素只是系统的一部分。最终效果还取决于镜头解析力、倍率、对焦、曝光、光源和机械稳定性。

已经有相机型号时，直接把型号发过来即可先核对靶面是否适合，不需要先自己计算完整视野。

五、手动、电动和同轴结构怎么选

工业变倍镜头可以根据设备使用方式，配置手动调节、电动变倍、同轴照明、精调焦及不同前后端附件。选型时不需要一味增加功能，而应判断设备是否真的需要自动切换、远程控制或特殊照明。

如果设备只是人工观察或研发打样，手动结构通常已经足够；如果需要程序自动切换倍率，再进一步评估电动控制会更合理。

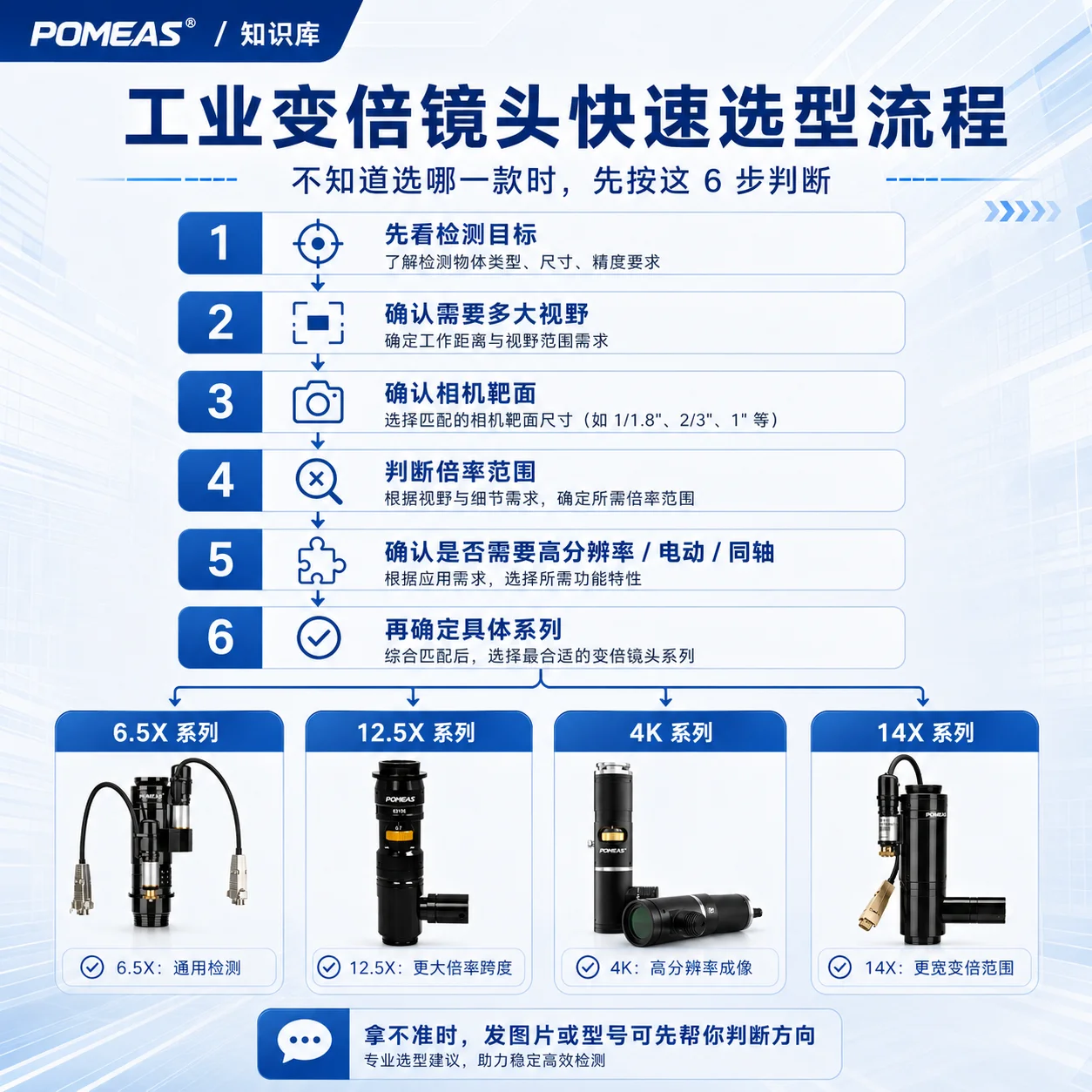

六、工业变倍镜头快速选型流程

1. 先看检测目标：确认是观察整体、字符、缺陷还是微小结构。
2. 确认视野：明确低倍率端需要看到多大范围。
3. 确认相机：核对靶面、分辨率和接口。
4. 判断倍率范围：决定普通6.5X是否足够，还是需要更宽范围。
5. 确认功能：判断是否需要4K、电动、同轴或精调焦。
6. 再选具体系列：根据实际配置核对视野、工作距离和安装尺寸。

实际沟通不需要一开始就把六项全部准备好。先发一张产品图片、一个相机型号，或者简单说一下想看什么，就能先缩小选型范围。

七、哪些项目不一定适合变倍镜头

• 视野长期固定，不需要改变放大倍率。
• 高速自动检测，要求结构尽量简单稳定。
• 对尺寸测量倍率一致性要求很高。
• 工件存在较大高度变化，需要降低透视误差。
• 大视野观察已经可以通过普通定焦镜头完成。

这类项目可能更适合FA定焦镜头、远心镜头或其他专用光学方案。先判断任务是否真的需要变倍，比直接选择最高配置更重要。

八、变倍镜头常见问题

为什么变倍以后需要重新对焦？

部分变倍系统在倍率变化后会出现焦点偏移，尤其是附件、相机接口或工作距离发生变化时。是否能够保持齐焦，需要结合具体镜头结构和配置确认。

为什么低倍率端出现暗角？

常见原因包括相机靶面超过镜头像圈、后端适配器不匹配、附件组合不合适，或者光源覆盖不足。

为什么高像素相机拍出来还是不清晰？

除了相机像素，还要检查镜头解析力、对焦、光圈、曝光、振动和光源。提高像素不能自动补偿镜头或成像条件的问题。

为什么中心清晰，边缘比较模糊？

可能与镜头边缘解析力、相机靶面大小、对焦位置、工件平面度或镜头安装倾斜有关。

当前已经在使用变倍镜头但效果不理想，直接把原始图片和镜头外观发来，通常可以先判断问题方向。

九、不确定怎么选，可以先发什么

不需要先整理完整的技术表格，可以从最简单的信息开始：

• 发一张需要观察的产品图片。
• 发当前相机或镜头型号。
• 简单说明大概需要看到多大范围。
• 发目前拍摄不清晰或有暗角的原图。
• 直接转发客户提出的原始要求。

先确认适合6.5X、12.5X、4K还是14X系列，再逐步核对具体配置，会比一开始研究全部附件和倍率参数更快。

拿不准时，可以通过联系POMEAS，先发图片或型号，我们先帮你判断大致方向。
