Machine Vision Zoom Lens Guide

机器视觉变倍镜头完整指南:结构、类型、配置与应用

在刀具、精密加工件、PCB、电子元件、半导体以及工业显微观察中, 经常需要在大视野观察和局部细节放大之间快速切换。 机器视觉连续变倍镜头正是为这类应用而设计。

与固定焦距工业镜头不同,一套完整的变倍成像系统通常不仅包含一个镜头主体, 还可能由工业相机、TV镜管、变倍主体、同轴照明模块、附加镜以及APO物镜等多个部分组成。 不同组件组合,会进一步改变系统的倍率、视野、工作距离和成像方式。

6.5X / 12.5X 多种变倍范围
Manual / Motorized 手动或自动控制
Coaxial 可配置同轴照明
Modular 可扩展附加镜与物镜

什么是机器视觉变倍镜头?

机器视觉变倍镜头是一类可以在一定光学范围内改变成像倍率的工业镜头。 当倍率变化时,相机所看到的视野范围也会随之变化。

低倍率 → 更大的观察视野
高倍率 → 更小的视野和更丰富的局部细节

例如在观察一把刀具时,可以先使用较低倍率快速找到刀刃位置, 再逐渐提高倍率,观察刃口是否存在崩缺、磨损或细小加工纹理。

这种能够在整体观察和局部放大之间切换的能力, 是工业变倍镜头区别于普通固定焦距镜头的重要特点。

6.5X变倍镜头是不是放大6.5倍?

这是工业变倍镜头中最容易出现的概念误区之一。

6.5X通常表示Zoom Ratio,也就是最大光学倍率与最小光学倍率之间的比值, 并不代表图像固定被放大6.5倍。

例如一套变倍镜头的倍率范围为:

0.7X ~ 4.5X

则它的变倍比约为:

4.5 ÷ 0.7 ≈ 6.4

因此通常可以归类为6.5X连续变倍镜头。

选型时不要只问“放大多少倍”。 对机器视觉来说,更重要的是在指定相机、工作距离和光学组合下, 能获得多大的FOV,以及能否稳定看清目标细节。

一套机器视觉变倍镜头系统由哪些部分组成?

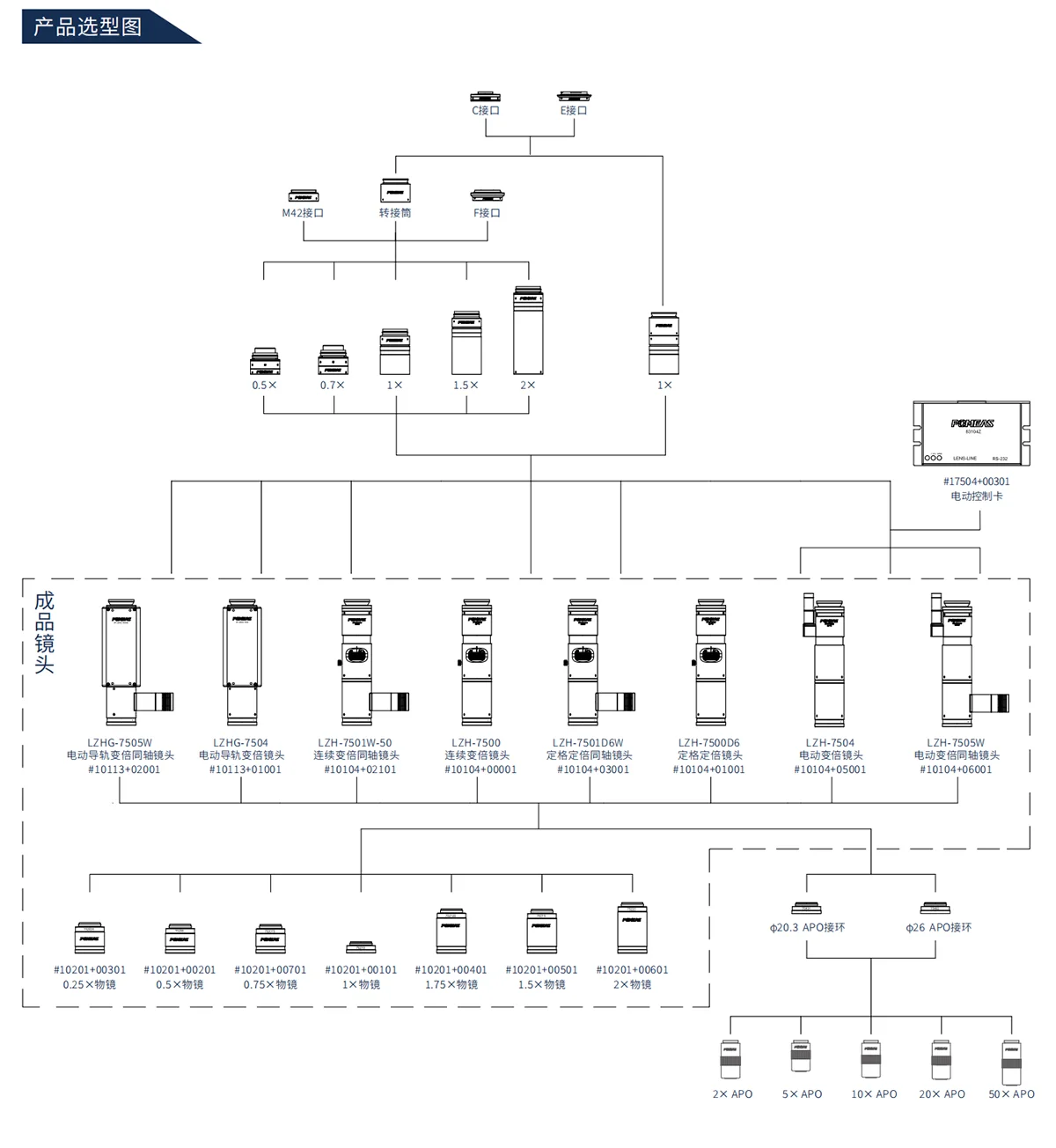

机器视觉连续变倍镜头系统结构与工业相机光学组件
机器视觉变倍成像系统可由工业相机、TV镜管、连续变倍主体、 同轴照明模块、附加镜及APO物镜等组件组合。

工业变倍镜头与普通FA镜头的一个明显不同点,是它具有较强的模块化组合能力。

一套典型的机器视觉变倍系统可以按照下面的方式组成:

Industrial Camera工业相机
↓
Camera Adapter / TV Tube相机适配器 / TV镜管
↓
Zoom Body连续变倍镜头主体
↓
Coaxial Module同轴照明模块(可选)
↓
Auxiliary Lens / APO Objective附加镜 / APO物镜(可选)
↓
Object被检测工件

每一个组件分别有什么作用?

01

工业相机

工业相机负责把镜头形成的光学图像转换成数字图像。 与变倍镜头匹配时,需要重点考虑:

  • Sensor尺寸
  • 分辨率
  • 像元尺寸
  • 彩色或黑白
  • 全局快门或卷帘快门
  • 镜头接口

相机像素越高,并不意味着最终图像一定越清晰。 镜头解析能力、实际FOV和照明同样会影响最终可见细节。

02

TV镜管 / 相机适配器

TV镜管位于工业相机和变倍主体之间,是整个光学系统的重要组成部分。

不同TV镜管倍率会改变系统最终倍率和视野,因此比较两套变倍系统时, 不能只比较Zoom Body本身,还要确认TV端配置是否一致。

03

连续变倍镜头主体

Zoom Body是整个系统的核心组件,负责提供连续变化的倍率范围。

  • 手动连续变倍
  • 电动连续变倍
  • 6.5X变倍范围
  • 12.5X变倍范围
04

同轴照明模块

同轴模块可以将照明光沿接近镜头光轴方向投射到工件表面, 再由镜头接收反射光。

比较适合进一步测试PCB、芯片、晶圆、金属平面、玻璃、 镜面结构及精密加工表面等目标。

但同轴光并不是所有高反光目标的万能方案。 划痕、凹凸和毛刺有时更适合低角度光或组合照明。

05

附加镜

附加镜安装在变倍镜头前端,可以进一步改变系统倍率、FOV和工作距离。

  • 0.5X
  • 0.75X
  • 1.5X
  • 2X

低倍率附加镜通常用于扩大视野; 高倍率附加镜则用于提高系统整体光学倍率。

06

APO显微物镜

当标准连续变倍镜头的最高倍率仍不足以观察微小结构时, 可以进一步搭配APO显微物镜。

  • 2X APO
  • 5X APO
  • 10X APO
  • 20X APO
  • 50X APO

此类组合适合微小结构观察、材料分析、半导体、 微加工件以及实验室显微成像。

机器视觉变倍镜头主要有哪些类型?

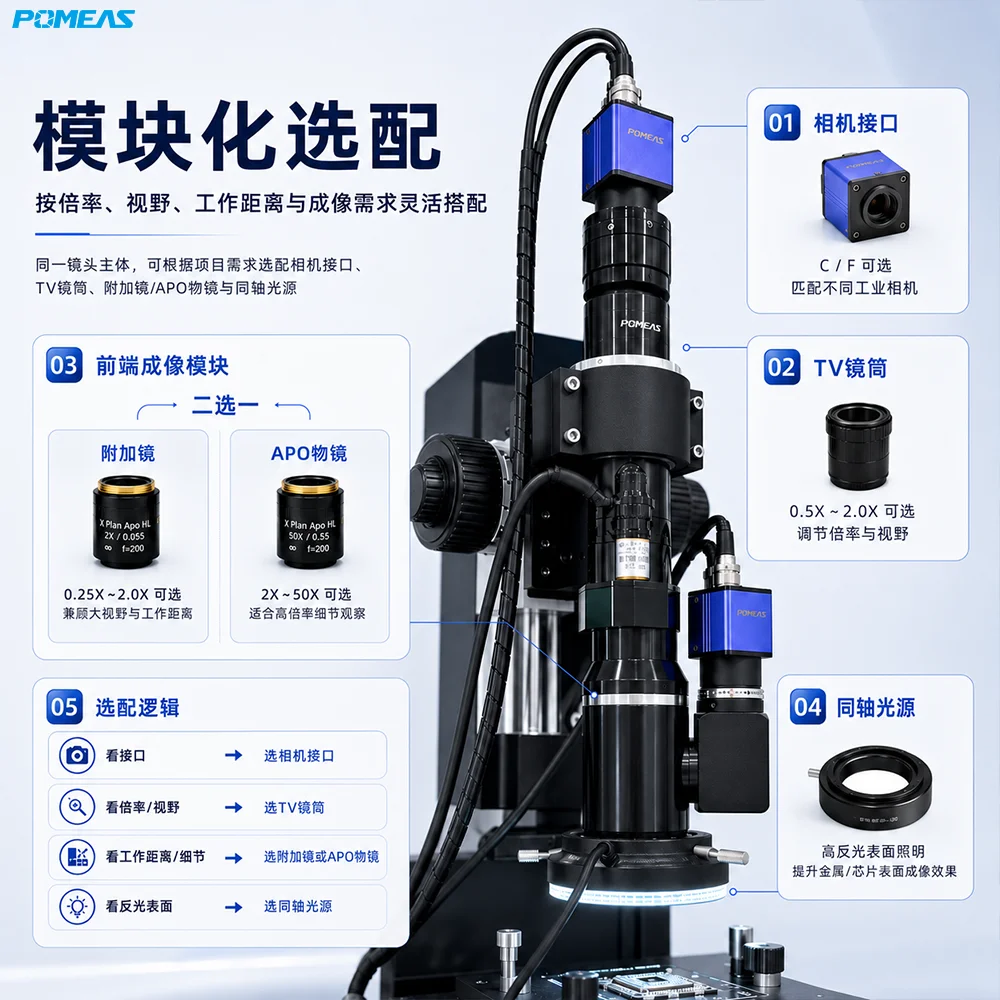

手动电动同轴与非同轴机器视觉变倍镜头类型
工业连续变倍镜头可以按照控制方式、照明结构及变倍范围形成不同配置。

变倍镜头并不是一个单一产品,而是可以按照控制方式、 照明结构和倍率范围形成多个不同配置。

按照控制方式:手动与电动

类型特点典型应用
手动变倍镜头人工调节倍率,结构简单实验室、人工观察、设备调试
电动变倍镜头电机控制倍率,可集成自动化系统自动检测设备、多产品切换、远程控制

按照照明结构:同轴与非同轴

类型结构特点适合测试的目标
非同轴变倍镜头镜头主体不集成同轴入光结构普通零件、轮廓、表面观察
同轴变倍镜头可沿光轴方向提供照明PCB、金属平面、芯片、反光表面

按照变倍范围:6.5X与12.5X

6.5X和12.5X描述的是系统能够覆盖的Zoom Ratio。

项目6.5X12.5X
倍率变化范围中等更大
系统结构通常更紧凑通常更大
一般工业观察适合适合
大范围倍率切换一般更有优势
选择原则根据实际最低和最高FOV确定,而不是简单认为变倍比越大越好

倍率、FOV和Sensor之间是什么关系?

在机器视觉中,单独谈“放大多少倍”通常没有太大意义。

工程师真正需要确认的是:

使用指定工业相机后,在最低倍率和最高倍率下分别可以看到多大的区域?

在简化条件下,可以使用下面的关系进行理解:

FOV ≈ Sensor Size ÷ Optical Magnification

因此:

  • Sensor越大,在相同倍率下通常能够获得更大的FOV;
  • 倍率越高,FOV越小;
  • 倍率越低,FOV越大。

但是对于模块化变倍系统,还要进一步考虑TV镜管、 附加镜和前端物镜倍率。

也就是说,一套系统的最终倍率并不完全由“6.5X Zoom Body”决定。

为什么变倍镜头特别适合工业显微观察?

很多工业检测对象并不需要从头到尾保持同一个观察倍率。

实际操作往往是:

01 低倍率找到目标
02 调整检测位置
03 提高光学倍率
04 观察局部缺陷

如果完全使用固定倍率显微系统,很容易出现低倍率看得全但细节不足, 或者高倍率细节足够但难以快速找到检测区域的问题。

连续变倍结构能够在这两个状态之间取得更灵活的平衡。

机器视觉变倍镜头常见应用

刀具刃口与磨损观察

观察刀具刃口崩缺、磨损、毛刺以及表面加工状态。 可以先低倍率寻找刀刃,再提高倍率检查局部微小缺陷。

精密加工件检测

适合观察车削、铣削、磨削后的表面纹理、 边缘缺陷、毛刺、端面结构以及微小加工特征。

PCB与电子元件

用于观察焊点、线路、连接器针脚、元器件结构以及装配缺陷, 必要时可以搭配同轴照明。

半导体与芯片

用于芯片、封装结构、晶圆及微小精密结构的观察, 高倍率应用还可以进一步结合APO物镜。

材料与实验室观察

适用于研发、实验室和材料分析中需要频繁改变观察倍率的成像任务。

自动化视觉设备

电动连续变倍结构可以集成到自动化视觉设备, 根据产品型号或检测位置自动调整倍率。

Zoom Lens、FA Lens和Telecentric Lens应该怎么选?

不同镜头解决的问题不同。 如果项目的主要目标已经明确,可以先通过应用需求进行初步判断。

项目需求优先考虑
固定FOV进行高速外观检测FA定焦镜头
需要调整倍率和视野连续变倍镜头
整体观察后继续放大局部连续变倍镜头
工业显微观察变倍镜头 / 显微光学系统
自动调整倍率电动连续变倍镜头
高精度二维尺寸测量优先评估远心镜头
需要降低透视误差远心镜头
关键点: Zoom Lens的核心优势是灵活改变倍率和FOV; Telecentric Lens的核心优势则是几何成像稳定性。 两种镜头解决的问题不同。

变倍镜头可以用于尺寸测量吗?

可以,但不能简单理解为:

图像足够清晰 = 一定适合高精度测量。

如果只是进行一般尺寸判断、位置判断或辅助测量, 经过标定后的变倍系统可以完成很多视觉任务。

但如果项目要求较高的尺寸重复性和几何精度, 则还需要重点考虑:

  • 镜头畸变;
  • 不同倍率下的重新标定;
  • 工件高度变化;
  • 透视误差;
  • 像素当量;
  • 边缘提取稳定性;
  • 光源对测量边缘的影响。

因此对于高精度直径、长度、间距或轮廓测量, 需要进一步比较连续变倍镜头和远心镜头方案。

机器视觉变倍系统应该怎样配置?

对于模块化Zoom系统,更合理的配置方式不是先确定一个镜头型号, 而是从最终成像需求反推整个光学组合。

第一步:确定基础变倍范围

根据最低和最高FOV,判断6.5X还是更大范围的变倍系统。

第二步:确定工业相机

确认Sensor尺寸、像元、分辨率以及黑白/彩色需求。

第三步:确定TV端配置

根据相机靶面和目标FOV选择适合的TV镜管或相机端适配结构。

第四步:判断是否需要改变基础倍率

如果标准范围视野过小,可以考虑低倍率附加镜; 如果倍率不足,则可以进一步考虑高倍率附加镜。

第五步:判断是否进入显微倍率范围

如果需要观察更小的微观结构,可以评估APO物镜配置。

第六步:确定照明方式

根据实际工件表面判断使用:

  • 环形光;
  • 同轴光;
  • 低角度光;
  • 条形光;
  • 背光;
  • 多种照明组合。

最终效果应以实际样品成像为判断依据。

选择工业变倍镜头时常见的6个误区

  1. 把6.5X理解成固定放大6.5倍。
    实际上6.5X通常描述的是Zoom Ratio。
  2. 只看镜头倍率,不看实际FOV。
    工业视觉真正需要解决的是目标区域是否完整进入画面,以及细节是否足够。
  3. 认为相机像素越高,图像一定越清晰。
    最终效果同时受到FOV、像元、镜头解析力和照明影响。
  4. 看到高反光工件就一定选择同轴光。
    不同缺陷需要不同照明角度,高反光不等于同轴光一定最佳。
  5. 认为变倍比越大越好。
    更大的Zoom Ratio通常也意味着系统设计更复杂,应根据实际倍率范围选择。
  6. 使用变倍镜头做精密测量,却忽略标定和畸变。
    观察和精密测量是两个不同层级的机器视觉任务。

机器视觉变倍镜头常见问题

1. 什么是机器视觉连续变倍镜头?

它是一类可以连续改变光学倍率和视野范围的工业成像镜头, 常用于工业显微观察、缺陷检测、研发以及需要改变观察范围的视觉设备。

2. 6.5X是不是表示放大6.5倍?

通常不是。6.5X主要表示最大倍率与最小倍率之间的变倍比, 最终实际倍率还取决于Zoom Body、TV镜管、附加镜和物镜等配置。

3. 6.5X和12.5X应该怎么选?

应根据项目最低倍率、最高倍率以及所需FOV范围决定。 如果6.5X已经覆盖所有目标视野,就没有必要单纯追求更大的Zoom Ratio。

4. 变倍镜头可以搭配工业相机吗?

可以。机器视觉变倍系统通常就是与工业相机组合使用, 但需要确认Sensor尺寸、接口、像元以及镜头成像能力是否匹配。

5. 电动变倍镜头有什么优势?

电动结构可以通过设备程序控制倍率, 更适合自动化检测、多产品切换、远程控制和需要自动改变观察范围的设备。

6. 同轴变倍镜头适合哪些应用?

常用于PCB、芯片、晶圆、金属平面以及部分高反光精密结构。 但实际缺陷是否适合同轴照明,仍建议通过样品测试判断。

7. 变倍镜头能不能接显微物镜?

部分模块化变倍系统可以通过适配结构连接APO显微物镜, 从而进一步提高光学倍率,用于微小结构观察。

8. Zoom Lens和Telecentric Lens有什么区别?

Zoom Lens更强调倍率和FOV调整的灵活性; Telecentric Lens则更强调低透视误差和稳定的几何尺寸成像。 如果核心任务是高精度尺寸测量,通常需要优先评估远心方案。

机器视觉变倍镜头技术参考

以下资料用于进一步理解机器视觉镜头选型、 Variable Magnification Lens以及模块化Zoom System的设计思路。

外部资料用于帮助理解通用光学原理和行业系统结构; 具体倍率、工作距离、相机匹配和应用效果仍应以实际项目参数与样品测试为准。

如何快速确定一套变倍镜头配置?

如果不确定应该选择6.5X还是12.5X、同轴还是非同轴, 或者是否需要增加附加镜和APO物镜, 可以先提供下面几个参数:

  • 相机型号或Sensor尺寸
  • 最大和最小FOV
  • 工作距离WD
  • 需要观察的最小特征或缺陷尺寸
  • 是否需要尺寸测量
  • 工件照片或实际检测效果

提供相机 + FOV + WD + 最小特征 + 样品图片, 即可进一步判断变倍范围、相机匹配、附加镜以及照明配置。
