工业连续变倍镜头 0.7X-4.5X C接口机器视觉镜头

产品介绍

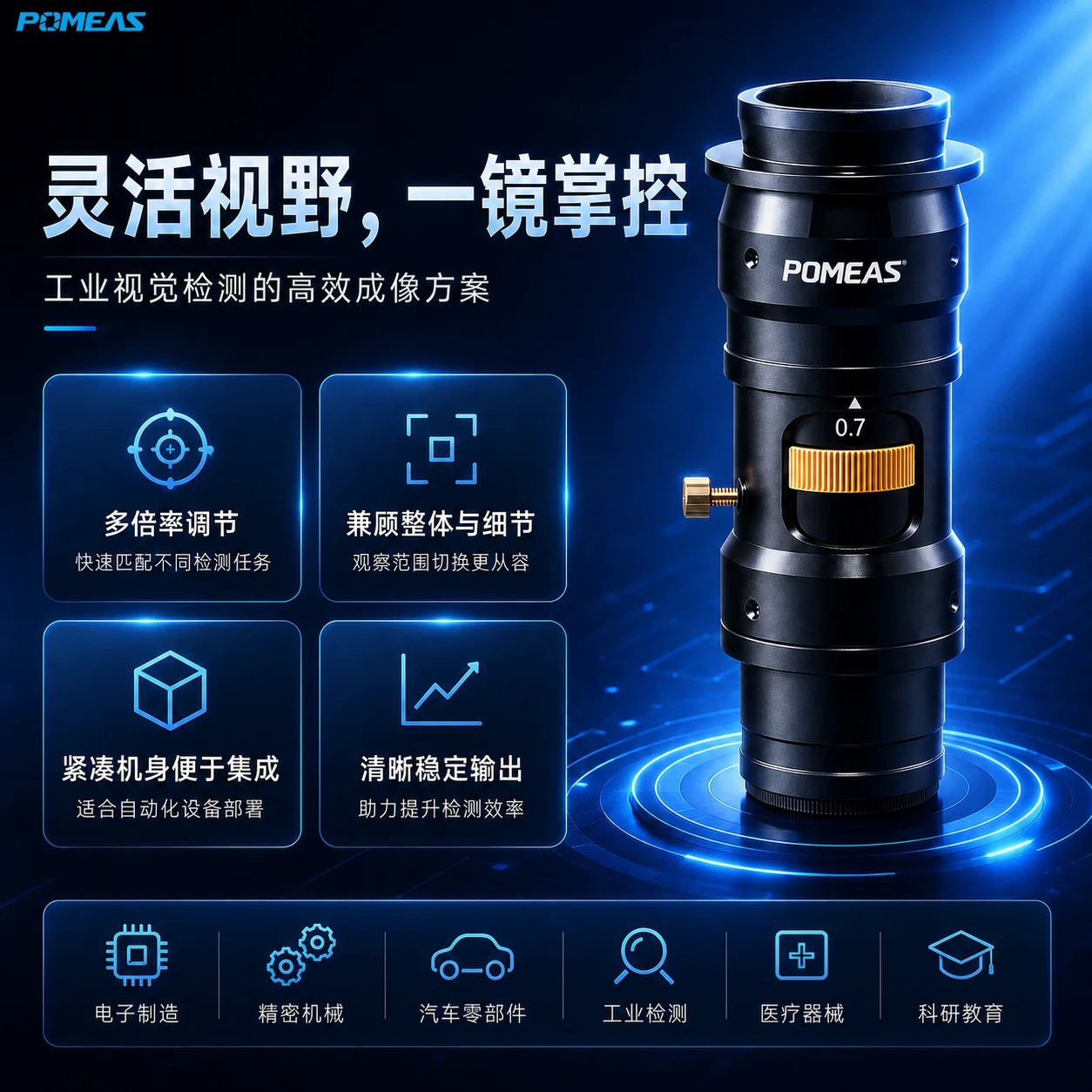

0.7X–4.5X工业连续变倍镜头

POMEAS工业连续变倍镜头采用专业光路设计，支持0.7X–4.5X手动连续变倍，变倍比为6.5:1。用户可以根据工件尺寸和检测区域，灵活切换大视野观察与局部细节成像，减少频繁更换镜头带来的安装和调试工作。

镜头工作距离为87±2mm，最大适配2/3英寸工业相机，采用C接口设计。紧凑的机身结构便于集成到机器视觉检测设备、自动化平台和精密测量系统中。

主要特点

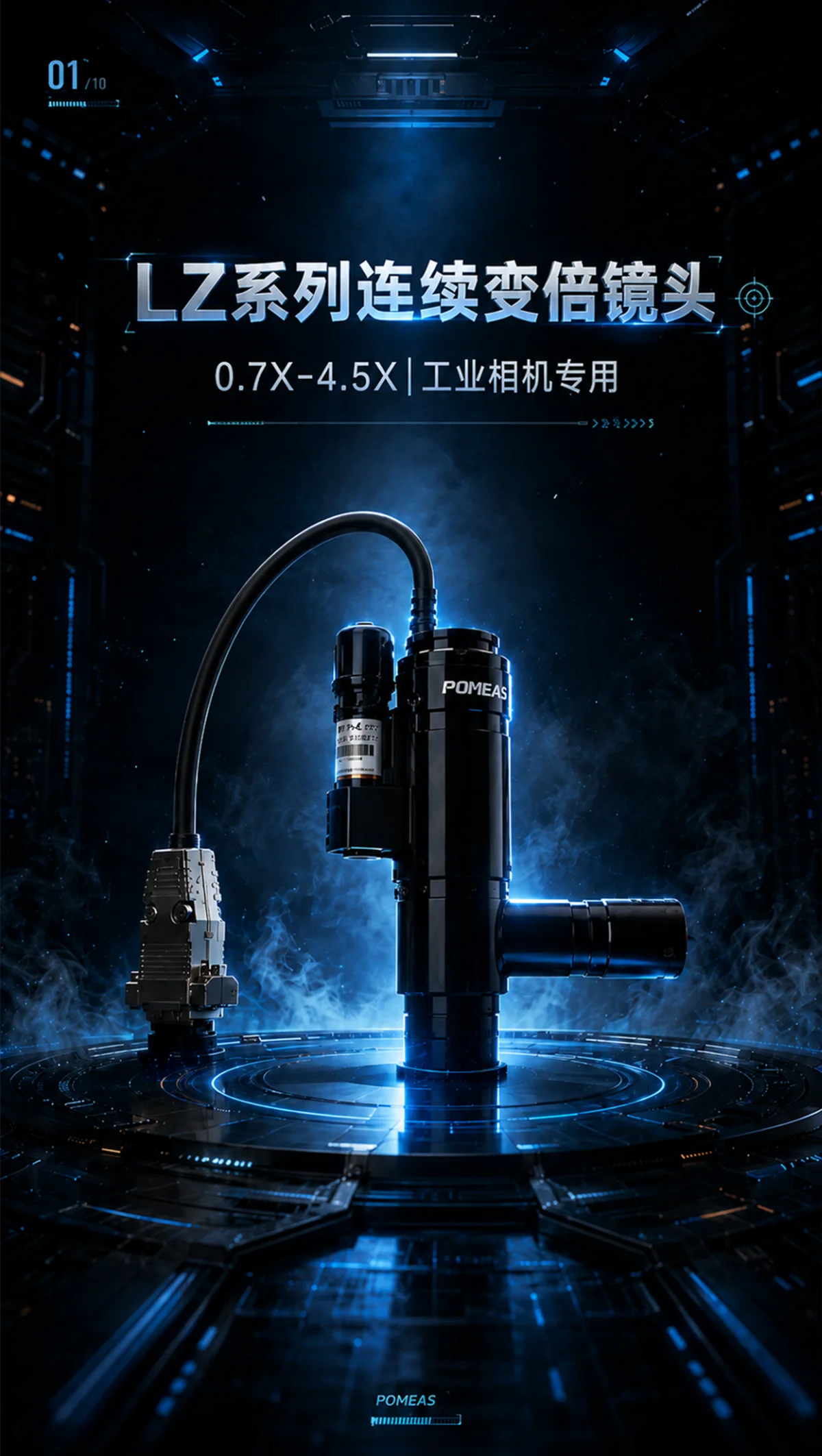

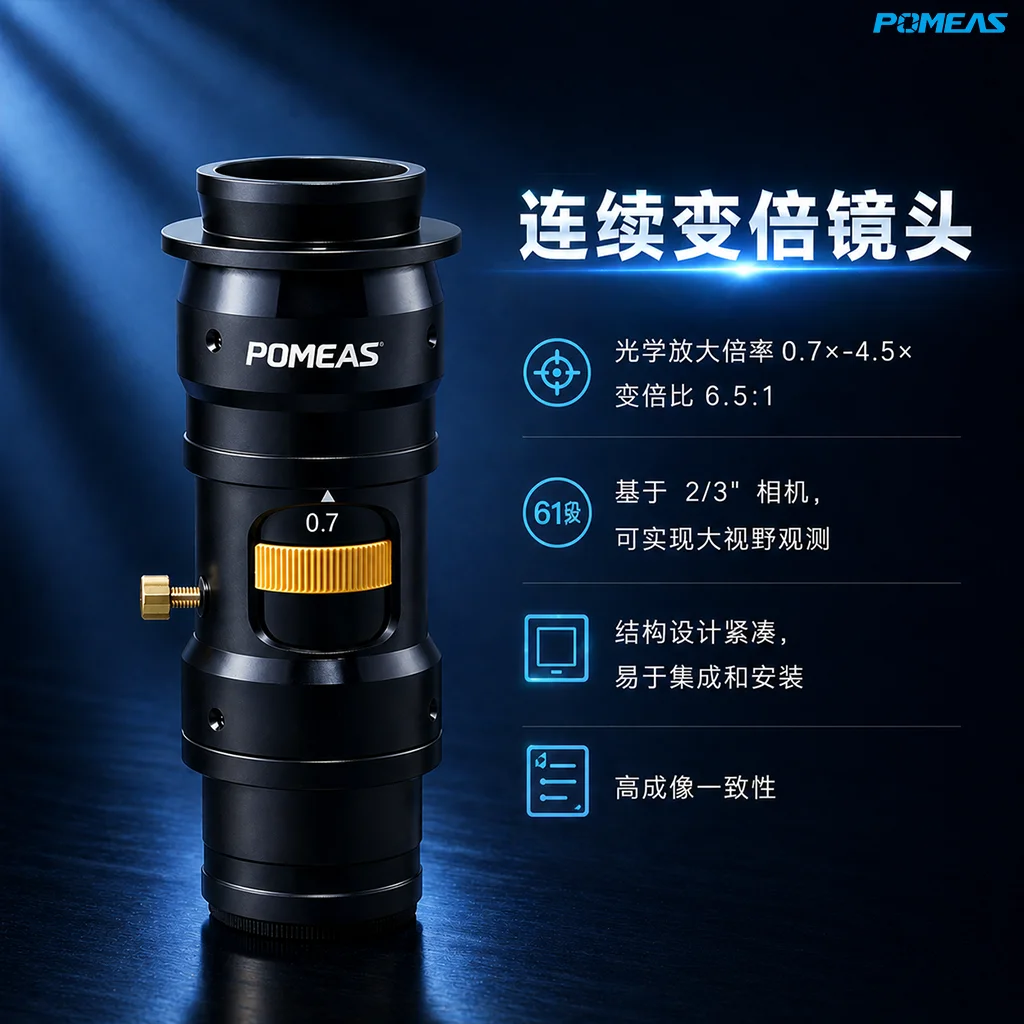

0.7X–4.5X连续变倍

在0.7X至4.5X范围内手动调节光学倍率，可根据不同工件和检测任务快速调整观察范围。

6.5:1大变倍比

一支镜头兼顾大视野定位与局部细节观察，减少多支固定倍率镜头的配置需求。

最大适配2/3英寸相机

可搭配2/3英寸及更小尺寸传感器的工业相机，满足常见机器视觉系统的成像需求。

87±2mm工作距离

固定工作距离有利于搭建稳定的相机、镜头、光源和工件安装结构。

标准C接口

采用常用C接口设计，方便与工业相机连接并集成到现有视觉设备中。

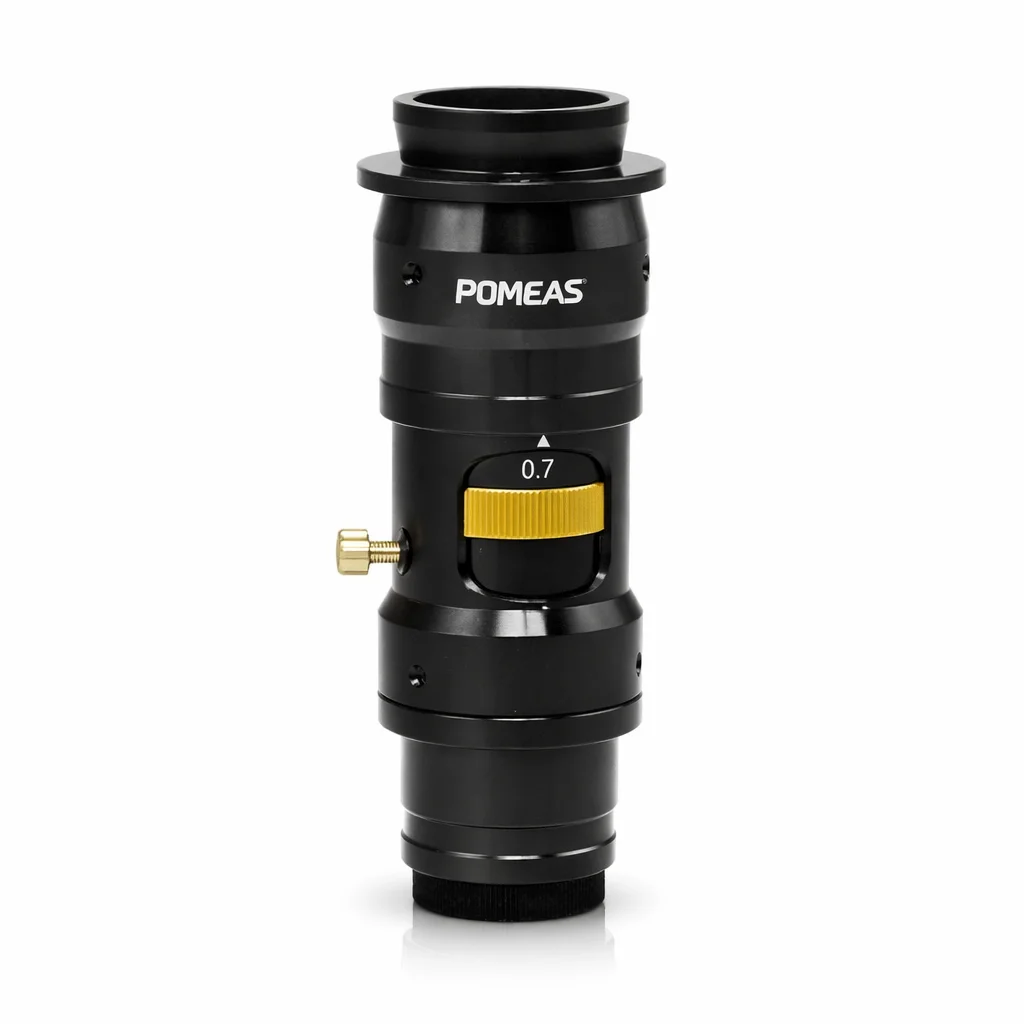

紧凑轻量化结构

镜头最大外径约Ø44mm，总长约106.98mm，重量约42g，适合安装空间有限的自动化设备。

技术亮点

一镜兼顾大视野与细节成像

低倍率状态下可获得较大的观察视野，适合工件查找、整体定位和快速识别；提高倍率后，可进一步观察零件边缘、表面纹理和细微结构。

多倍率连续调节

相比固定倍率镜头，连续变倍设计可以根据不同产品尺寸和检测区域进行调整，提升视觉系统的使用灵活性。

低畸变成像表现

根据规格书中的倍率测试数据，不同倍率下TV畸变约为0.001%–0.035%，有利于减少图像边缘形变，为视觉检测和测量提供更稳定的图像基础。

分辨率随倍率提升

规格书中的分辨率测试值约为11.18–3.95μm，并随光学倍率变化。高倍率状态更适合观察尺寸较小的目标和局部细节。

专业光路设计

针对工业视觉应用进行光学设计，在连续调节倍率的同时兼顾成像清晰度和使用稳定性。

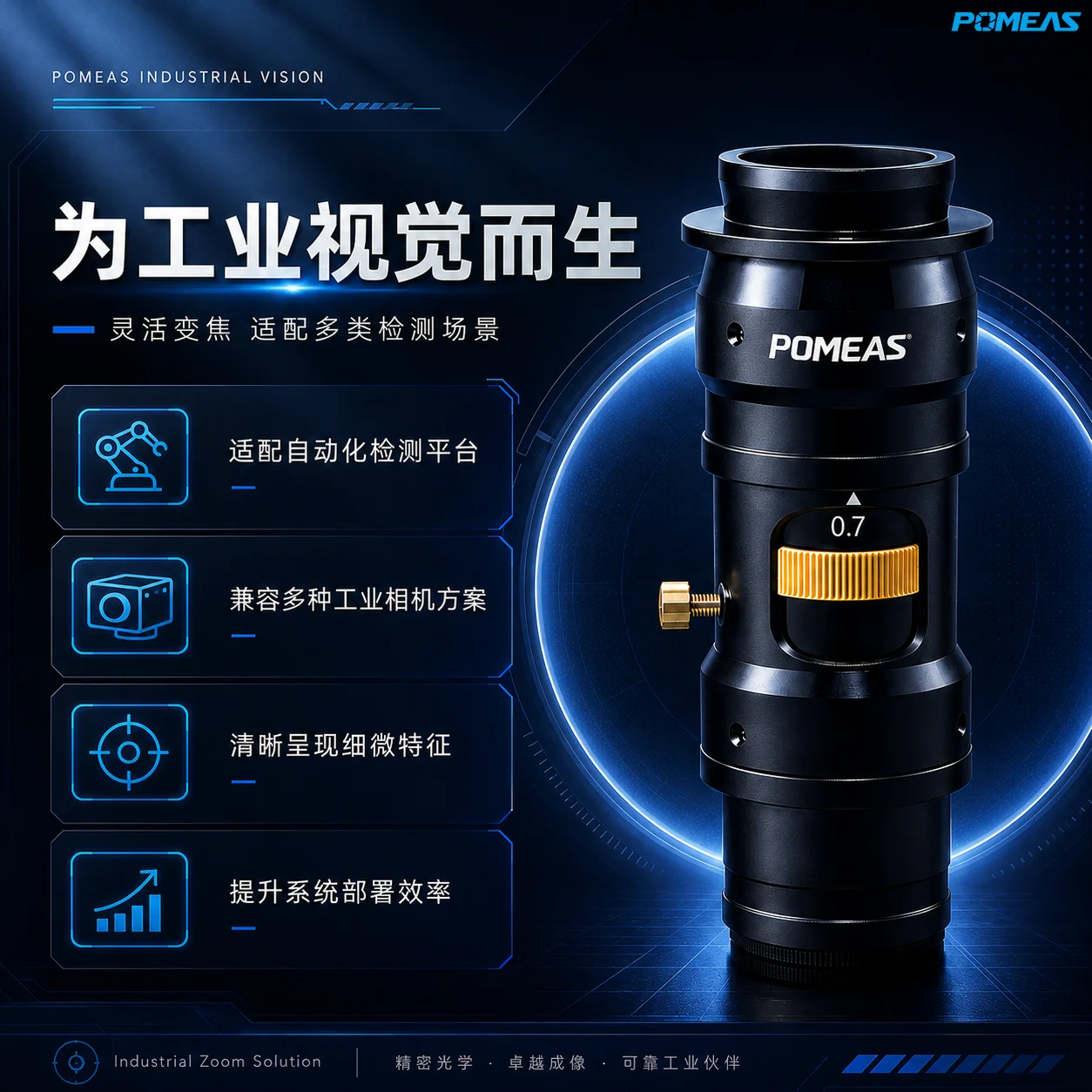

便于自动化系统集成

结构紧凑、接口通用，可与工业相机、同轴光源、环形光源等机器视觉光源、视觉软件及运动平台组合使用。

典型应用

电子元件检测

适用于PCB板、芯片、焊点、连接器、引脚及其他电子元件的外观观察、位置识别和缺陷检查。可参考电子元件外观与焊接缺陷检测案例。

精密零件测量

可用于齿轮、轴承、五金件、螺丝和精密机械零件的轮廓观察、尺寸检测及表面检查。

机器视觉定位

配合工业相机和视觉软件，可用于工件识别、装配对位、抓取定位和机器人视觉引导。

半导体检测

适用于晶圆、芯片、封装器件及半导体零部件的外观观察和局部细节检测。

自动化设备集成

可安装在自动检测设备、视觉测量平台、在线检测工位及自动化生产线上。

电子通讯行业

适用于电子通讯零部件、接口、线路板及微小结构的成像观察和质量检测。

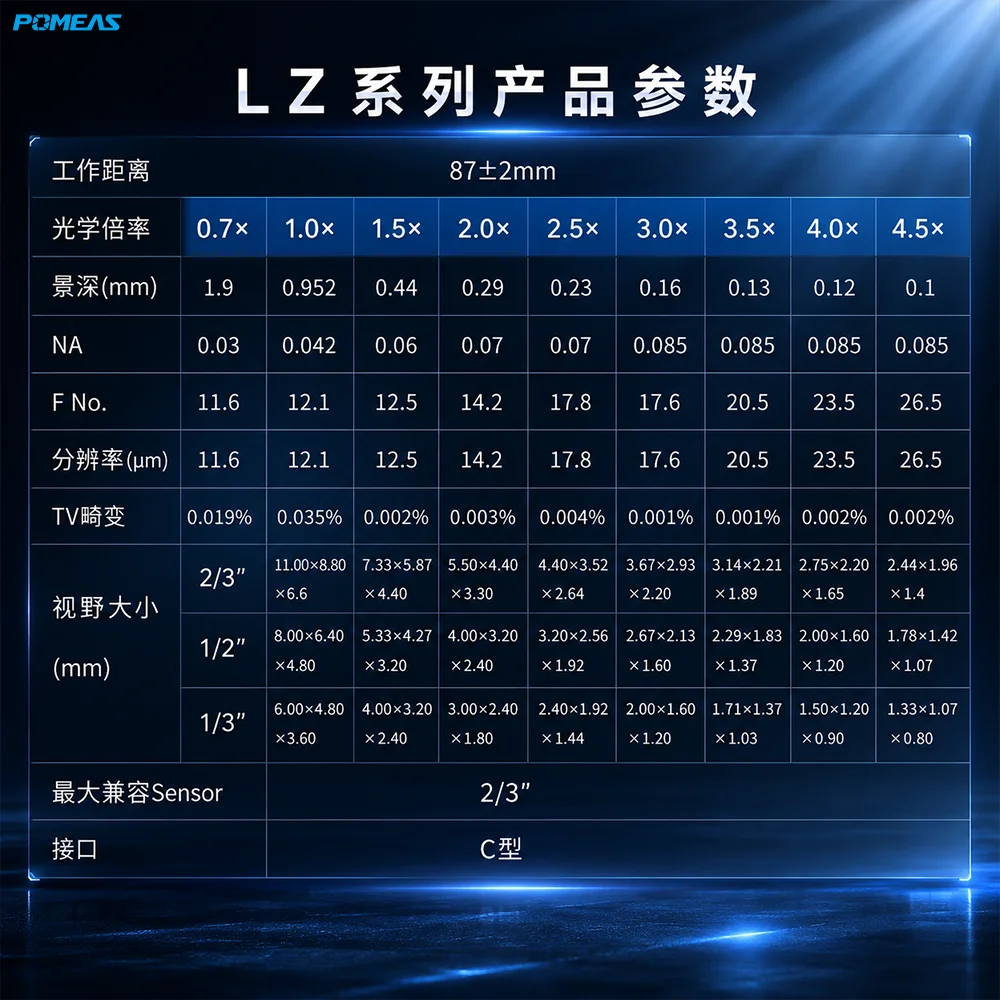

技术参数

常见问题（FAQ）

放大倍率是多少？

0.7X–4.5X手动连续变倍，变倍比6.5:1。

可以搭配多大的工业相机？

最大兼容2/3英寸Sensor，标准C接口，可搭配多数工业面阵相机。

工作距离是多少？

工作距离87±2 mm，为照明与机械结构预留安装空间。

镜头体积和重量如何？

产品总长约106.98 mm，最大外径Ø44 mm，重约42 g，适合安装空间受限的设备集成。

适合哪些应用？

工业检测、机器视觉定位、显微观察等常规机器视觉应用。

不确定选型怎么办？

建议提供工业相机型号或Sensor尺寸、工件尺寸、所需视野与工作距离、最小待检特征等信息，由技术人员评估合适配置。

相关产品与技术资料

• 查看更多工业变倍镜头
• 选择配套工业相机
• 选择配套机器视觉光源
• 阅读工业镜头选型指南

常见问题 FAQ

1. 这款镜头的放大倍率是多少？

镜头支持0.7X–4.5X光学连续变倍，可以根据工件尺寸和所需视野手动调节倍率。

2. 6.5:1代表什么？

6.5:1代表镜头的变倍比，即最大倍率4.5X与最小倍率0.7X之间的倍率范围比例，不代表最大放大倍率为6.5X。

3. 这款镜头是电动变倍还是手动变倍？

该型号采用手动连续变倍，需要通过镜头上的倍率调节机构手动改变光学倍率。

4. 最大可以适配多大的工业相机？

最大适配2/3英寸传感器，同时也可以搭配1/2英寸和1/3英寸工业相机使用。

5. 镜头采用什么接口？

镜头采用标准C接口，可连接常见的C接口工业相机。

6. 镜头的工作距离是多少？

标准工作距离为87±2mm。安装时建议根据实际相机、光源和工件位置进行精确调整。

7. 不同倍率下视野会发生变化吗？

会。倍率越低，观察视野越大；倍率越高，观察范围越小，但可以看到更多局部细节。

8. 这款镜头适合进行尺寸测量吗？

可用于机器视觉尺寸观察和测量，但系统最终精度还会受到工业相机分辨率、像元尺寸、光源、视觉软件、安装稳定性及标定方式等因素影响。

9. 可以安装在自动化设备上吗？

可以。镜头结构紧凑、重量较轻，适合集成到自动化检测设备、视觉测量平台和机器视觉定位系统中。

10. 这款镜头是否自带工业相机和光源？

镜头通常作为独立光学部件使用，工业相机、光源、支架和视觉软件需根据实际项目需求另行配置。

11. 选型时需要提供哪些信息？

为了确认镜头是否满足应用需求，建议先阅读工业相机镜头选型指南，并提供以下信息：

• 工业相机传感器尺寸
• 相机分辨率及像元尺寸
• 需要观察的视野范围
• 工件尺寸
• 工作距离
• 最小检测特征尺寸
• 检测内容
• 安装空间
• 光源类型

12. 能否根据项目提供选型支持？

可以根据相机参数、视野范围、工作距离和检测精度要求，协助评估镜头与视觉系统的适配性。有关视野、工作距离、分辨率和畸变的定义，可查看工业镜头参数详解。
