电动变倍镜头选型与集成指南：倍率、视野、控制、对焦与重复定位

在机器视觉项目中，选择一款能够放大和缩小的镜头并不难，真正困难的是让它稳定地工作在自动化设备里。

客户通常会提出这样的需求：低倍率时需要看到整个工件，高倍率时又要看清局部缺陷； 设备需要自动切换倍率，最好还能记住上一次的位置；镜头要与相机、PLC或者机器人通信； 切换倍率后，图像中心、焦点和测量结果还不能发生太大的变化。

到了这个阶段，需要考虑的就不只是镜头能放大多少倍，而是倍率、视野、相机靶面、 工作距离、对焦方式、通信控制和机械重复性之间的整体匹配。

本文将从实际选型和设备集成角度，介绍电动变倍镜头的主要参数、控制方式及常见问题， 帮助用户判断哪种镜头更适合自己的项目。

如需先了解可选倍率和产品结构，可以查看 POMEAS工业变倍镜头系列 。

文章目录

1. 一、什么是电动变倍镜头？
2. 二、哪些项目适合使用电动变倍镜头？
3. 三、6.5X和12.5X代表什么？
4. 四、变倍镜头的视野怎么计算？
5. 五、6.5X和12.5X电动变倍镜头怎么选？
6. 六、电动变倍镜头如何匹配工业相机？
7. 七、单马达、双马达和倍率反馈有什么区别？
8. 八、RS-232、USB、Linux和PLC控制怎么选？
9. 九、为什么返回相同倍率，画面仍可能不完全相同？
10. 十、电动变倍镜头能用于尺寸测量吗？
11. 十一、对焦、光圈和景深需要一起考虑
12. 十二、同轴光还是其他照明方式？
13. 十三、一个实际的选型思路
14. 十四、选型时需要提供哪些参数？
15. 十五、关于POMEAS
16. 十六、常见问题
17. 结语

一、什么是电动变倍镜头？

电动变倍镜头是在连续变倍镜头的基础上，通过电机驱动内部镜组移动， 从而改变光学倍率和成像视野。

普通手动变倍镜头需要操作人员转动变倍环。 电动变倍镜头可以通过控制器、电脑软件、串口命令或者PLC指令切换倍率， 因此更适合安装在自动化设备、机器视觉检测系统和无人值守设备中。

它的主要作用包括：

• 低倍率观察较大的范围，快速寻找和定位目标；
• 高倍率观察局部细节、缺陷或者表面结构；
• 在不同规格产品之间自动切换检测视野；
• 减少人工调整镜头带来的效率和一致性问题；
• 配合机器人、运动平台和视觉软件完成自动化检测。

需要特别注意的是，电动变倍不等于自动对焦。

电动变倍控制的是镜头倍率和视野；电动对焦控制的是焦点位置； 自动对焦则需要相机、算法或者激光测距系统判断图像是否清晰， 然后驱动对焦机构寻找最佳焦点。

部分镜头只有一个变倍电机，切换倍率后可能仍然需要人工或者独立机构重新对焦。 双马达镜头可以分别控制变倍和焦点微调，但它是否能够实现真正的自动对焦， 还要看系统有没有图像清晰度判断、自动搜索和反馈机制。

如果需要进一步了解电动变倍镜头本身的结构、工作原理以及Zoom、Focus和Autofocus的区别， 可以阅读： 什么是电动变倍镜头？工作原理、控制方式与机器视觉应用 。

二、哪些项目适合使用电动变倍镜头？

电动变倍镜头并不是倍率越大越好，也不是所有机器视觉项目都需要变倍。

如果检测对象尺寸固定、视野固定，而且设备只需要在一个倍率下长期运行， 通常优先选择定焦工业镜头或者固定倍率远心镜头。 这类镜头结构更简单，也更容易控制测量误差。

以下几类项目更适合使用电动变倍镜头。

同一工位需要兼顾大视野和局部细节

例如 PCB、半导体元件等电子视觉检测 ， 低倍率用于寻找目标，高倍率用于观察焊点、缺口、裂纹或者表面纹理。

产品规格变化较多

设备需要检测不同尺寸的工件。如果每次更换产品都要人工调整镜头，会影响效率。 电动变倍镜头可以记录不同产品对应的倍率位置，在切换产品型号时调用相应参数。

镜头安装在人手不方便接触的位置

例如封闭式设备内部、机器人末端、自动化产线或者特殊环境。 电动控制可以减少停机和人工干预。

需要远程控制或软件联动

通过RS-232、USB等通信方式，视觉软件可以根据检测流程调整倍率， 并与相机曝光、光源亮度和运动平台联动。

如果项目只需要固定视野，而且要求非常高的重复测量精度， 就不应仅仅因为电动变倍镜头功能更多而选择它。 镜头最终还是要服从检测任务。

如果还不确定自己的项目到底需不需要电动变倍， 可以进一步查看： 哪些项目适合使用电动变倍镜头？7类机器视觉应用与选型判断 。

三、6.5X和12.5X代表什么？

在变倍镜头产品中，经常会看到6.5X、8X和12.5X等标识。

这里的6.5X通常表示镜头的变倍比， 并不代表镜头始终把物体放大6.5倍。

例如一款光学倍率为0.7X～4.5X的镜头：

其倍率范围大约相差6.5倍，因此通常称为6.5X连续变倍镜头。

12.5X通常是产品系列的标称变倍比。 部分型号的标称光学倍率为0.58X～7.5X， 具体倍率范围、实际变倍比和校准数据应以对应型号的技术规格书为准。

变倍比越大，镜头能够覆盖的视野范围通常越宽， 但同时对光学设计、机械精度、照明和重复定位提出的要求也会更高。

如果需要系统理解变倍比、光学倍率和FOV之间的区别， 建议查看： 6.5X和12.5X代表什么？变倍比、光学倍率和FOV详解 。

其他相关内容：

• 6.5X连续变倍镜头是放大6.5倍吗？
• 6.5X和12.5X变倍镜头有什么区别？

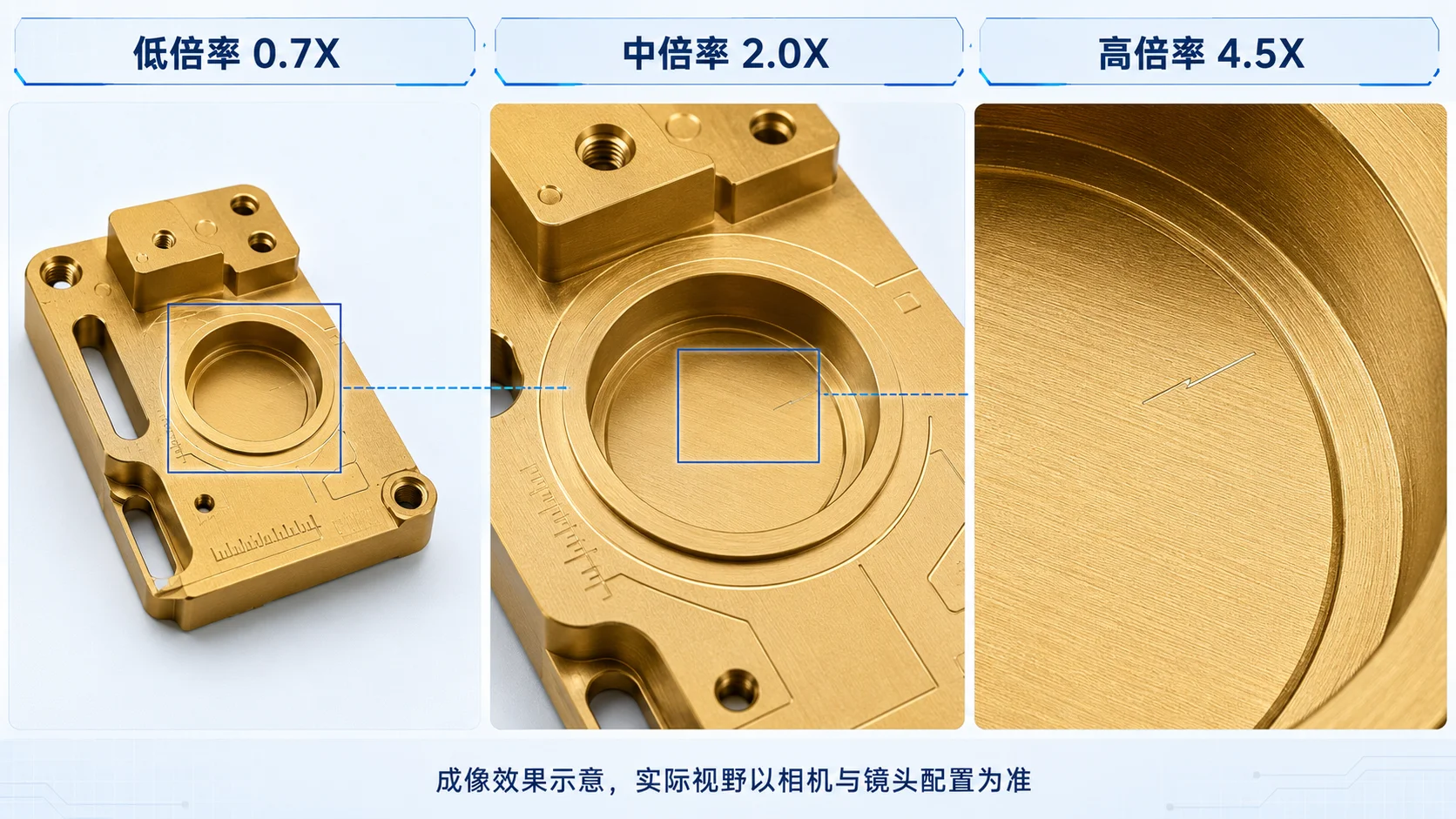

四、变倍镜头的视野怎么计算？

镜头选型时，与其先问“需要多少倍”， 不如先确认低倍率和高倍率分别需要看到多大的范围。

在不考虑畸变和有效像面差异的初步估算中：

例如相机传感器的有效宽度为8.8mm，镜头倍率为0.7X， 那么横向参考视野约为：

当镜头调整到4.5X时：

也就是说，同一套相机和镜头可以从约12.57mm的大视野逐步切换到约1.96mm的局部视野。

如果需要完整了解水平FOV、垂直FOV、Sensor实际尺寸、倍率反推以及像素精度的计算， 可以阅读： 变倍镜头的视野FOV怎么计算？Sensor、倍率与视野公式详解 。

以下数据仅用于前期估算，实际视野应以相机有效传感器尺寸和镜头测试结果为准。

如果使用1英寸相机和0.68X～5.0X的4K变倍镜头， 按照13.2×8.8mm参考靶面估算：

不同相机虽然都标为1/1.8英寸或者2/3英寸， 实际有效成像尺寸仍可能存在差别， 正式选型时应以相机芯片型号、分辨率和像元尺寸为准。

如果系统中加入TV镜管、辅助镜或者显微物镜， 总倍率还要综合计算，不能只看变倍镜头本体的倍率。

五、6.5X和12.5X电动变倍镜头怎么选？

6.5X和12.5X不是简单的高低档关系， 关键要看实际需要的最大视野和最小视野。

6.5X电动变倍镜头

常见倍率范围为0.7X～4.5X，适合：

• 电子元件和PCB检测；
• 刀具及精密零件观察；
• 机器视觉定位；
• 视频显微观察；
• 不需要特别大倍率跨度的自动化检测。

例如， 6.5X电动连续变倍镜头LZL-650104 支持0.7X～4.5X连续光学变倍、2/3英寸工业相机和RS-232控制， 适合需要自动切换视野的机器视觉系统。

12.5X电动变倍镜头

12.5X电动变倍镜头可以覆盖更宽的倍率范围，适合：

• 同一工位既要大范围定位，又要观察微小细节；
• 半导体、微电子和精密制造检测；
• 对低倍率视野和高倍率观察能力都有要求的设备；
• 需要更宽倍率范围的显微成像系统。

例如， 12.5X电动远心连续变倍镜头LZL-12101D 覆盖0.58X～7.5X标称光学倍率， 可以在大视野定位和高倍率细节观察之间自动切换。

如果项目只需要约10mm到2mm的视野变化，6.5X通常已经足够。 只有在最低倍率仍然看不全，或者最高倍率仍然看不清时， 才需要进一步考虑12.5X或其他光学组合。

如果对6.5X和12.5X的命名仍有疑问， 可以先查看 6.5X和12.5X代表什么？ ，再根据实际FOV需求进行选型。

六、电动变倍镜头如何匹配工业相机？

相机和镜头不能分开选择。至少需要同时确认以下四项。

相机靶面

镜头支持的最大像面不能小于相机传感器尺寸。

如果用2/3英寸镜头搭配1英寸相机， 边缘可能出现暗角、亮度下降、分辨率降低或者像差增大。 即使低倍率下暂时没有明显黑边，也不能说明整个倍率范围都能完整覆盖。

需要搭配1英寸相机时，可以查看 4K高清连续变倍工业镜头 等明确支持大靶面的产品。

相机分辨率

相机像素越高，并不代表实际图像一定越清晰。

镜头解析力、数值孔径、像差、照明和对焦状态都会影响最终结果。 高像素相机搭配解析力不足的镜头， 只会得到像素数量更多、实际细节没有明显增加的图像。

像元尺寸

如果已知视野和相机水平方向像素数，可以估算物方像素精度：

但像素精度不等于最终测量精度。 镜头畸变、标定、算法、机械振动、光源和被测物边缘质量都会影响实际结果。

相机接口

工业变倍镜头常见为C接口。 选型时还要确认后焦、转接结构和安装空间， 不能只确认接口螺纹相同。

七、单马达、双马达和倍率反馈有什么区别？

不同电动结构解决的问题并不相同。

例如， 双马达电动连续变倍镜头LZ-650110-Z12 同时提供电动变倍和0～12mm电动微调， 更适合需要通过软件控制变倍及重新调焦的自动化系统。

需要读取当前位置或者倍率数据时，可以选择 RS-232电子反馈连续变倍镜头LZ-63100DS9 。

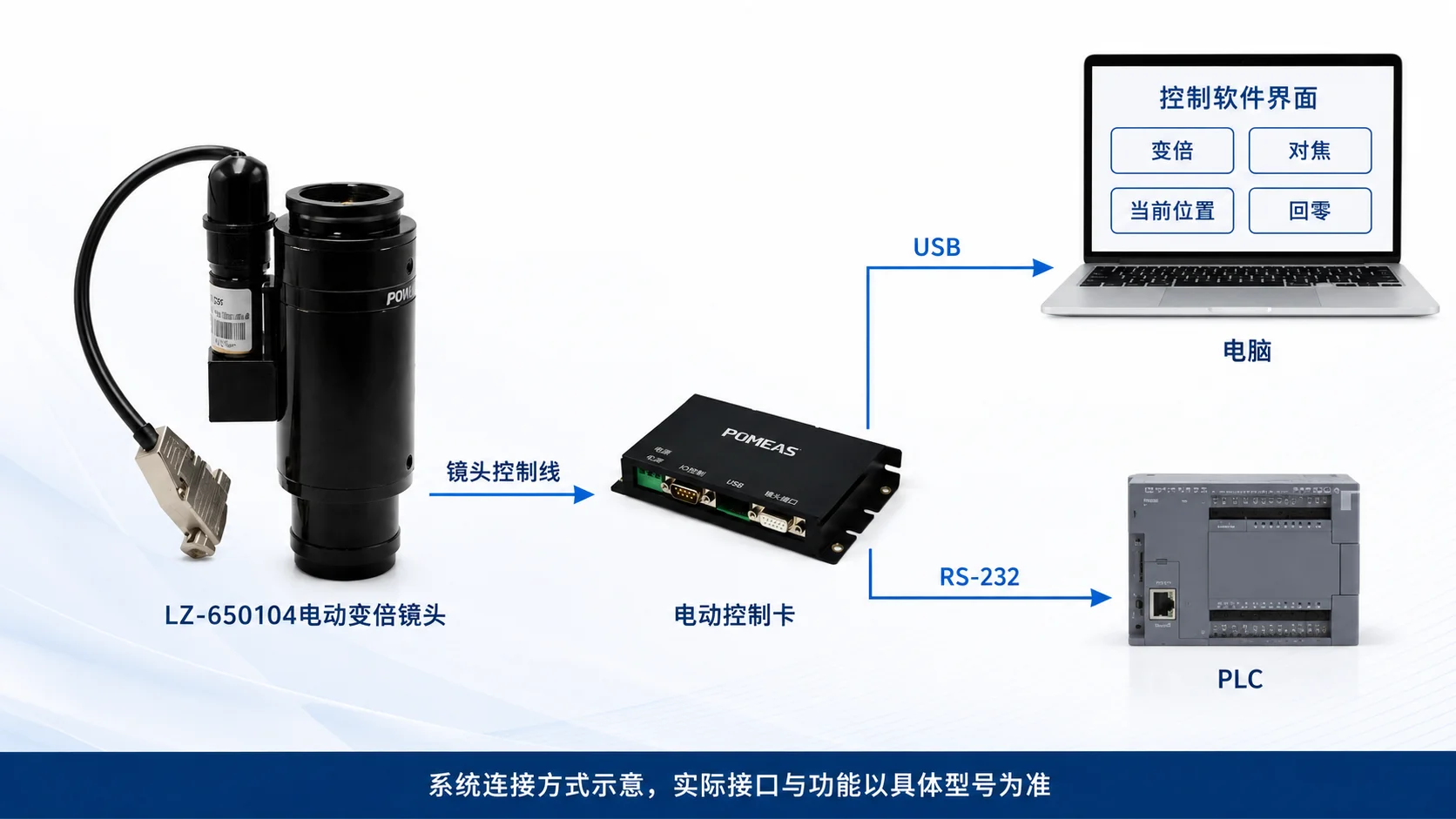

八、RS-232、USB、Linux和PLC控制怎么选？

控制方式会直接影响镜头能否顺利集成到设备中。

USB控制

USB比较适合直接连接电脑，但需要确认：

• 软件支持哪些操作系统；
• 是否提供SDK或API；
• USB是专用协议还是虚拟串口；
• 是否支持位置读取和预设位置；
• 是否支持二次开发。

厂家软件只支持Windows，不代表镜头硬件一定不能用于Linux， 但Linux端可能没有现成的控制界面或者驱动，需要根据实际协议开发。

RS-232控制

RS-232本质上是串口通信，与Windows或者Linux没有直接绑定。 只要控制器公开了通信协议，Linux设备通常可以通过串口发送指令。

切换控制方式前仍要确认：

• RS-232和USB是否具备相同功能；
• 是否支持绝对位置，还是只能正转和反转；
• 能否读取当前位置；
• 是否可以设置速度和步数；
• 是否支持回零；
• 是否有到位、限位和错误状态反馈。

有些USB软件除了控制变倍，还包含参数保存、固件升级、倍率显示和自动对焦功能， 而RS-232可能只开放基础运动指令。 因此不能只根据接口名称判断功能是否相同。

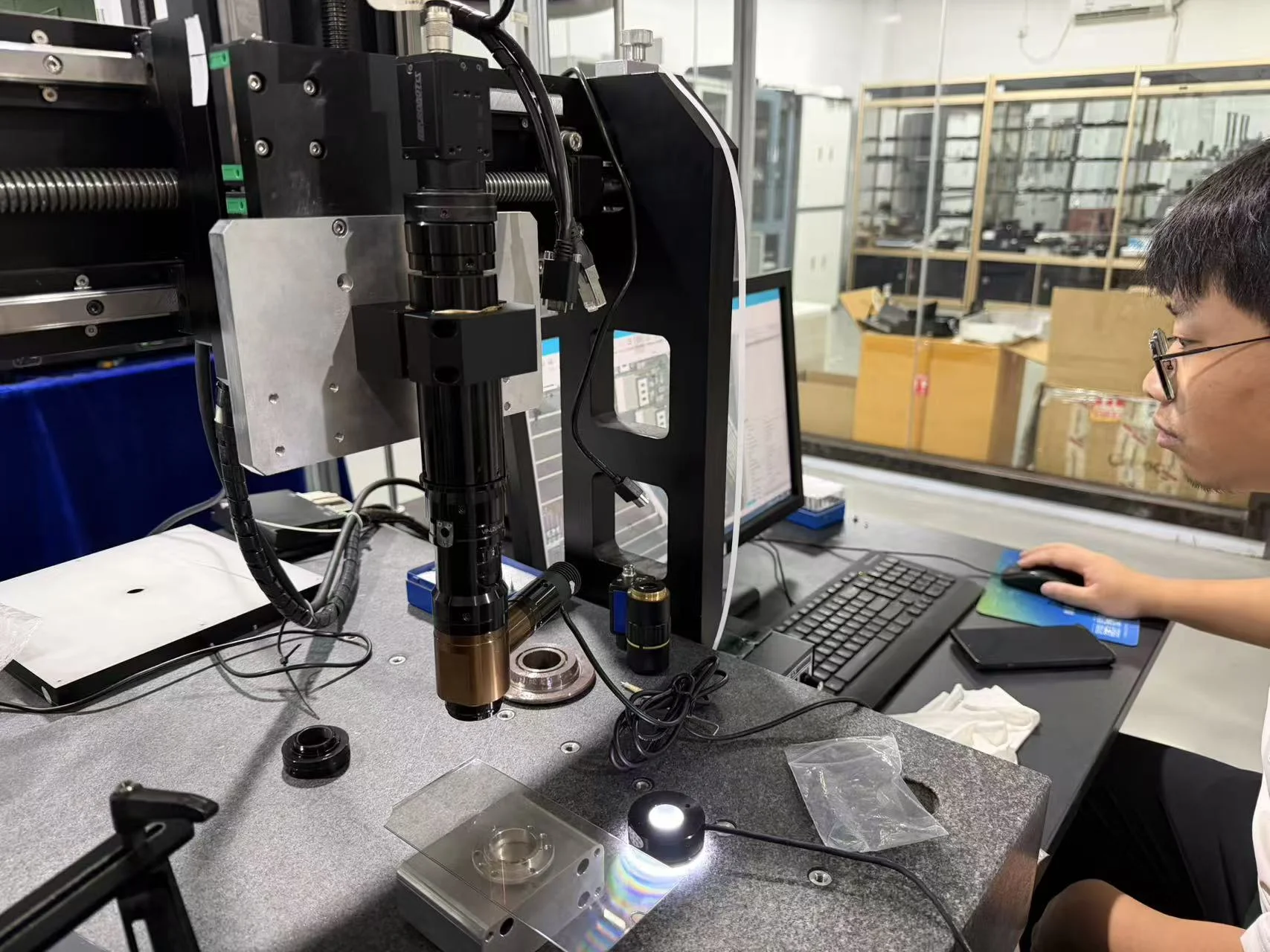

PLC和机器人集成

PLC通常需要通过串口模块、控制器、I/O信号或者上位机与镜头通信。

建议采用以下控制流程：

1. 系统启动后执行回零；
2. 按固定方向接近目标倍率；
3. 等待电机停止并返回到位状态；
4. 调用对应倍率的曝光、光源和标定参数；
5. 完成对焦后再采集图像；
6. 异常时重新回零或者报警。

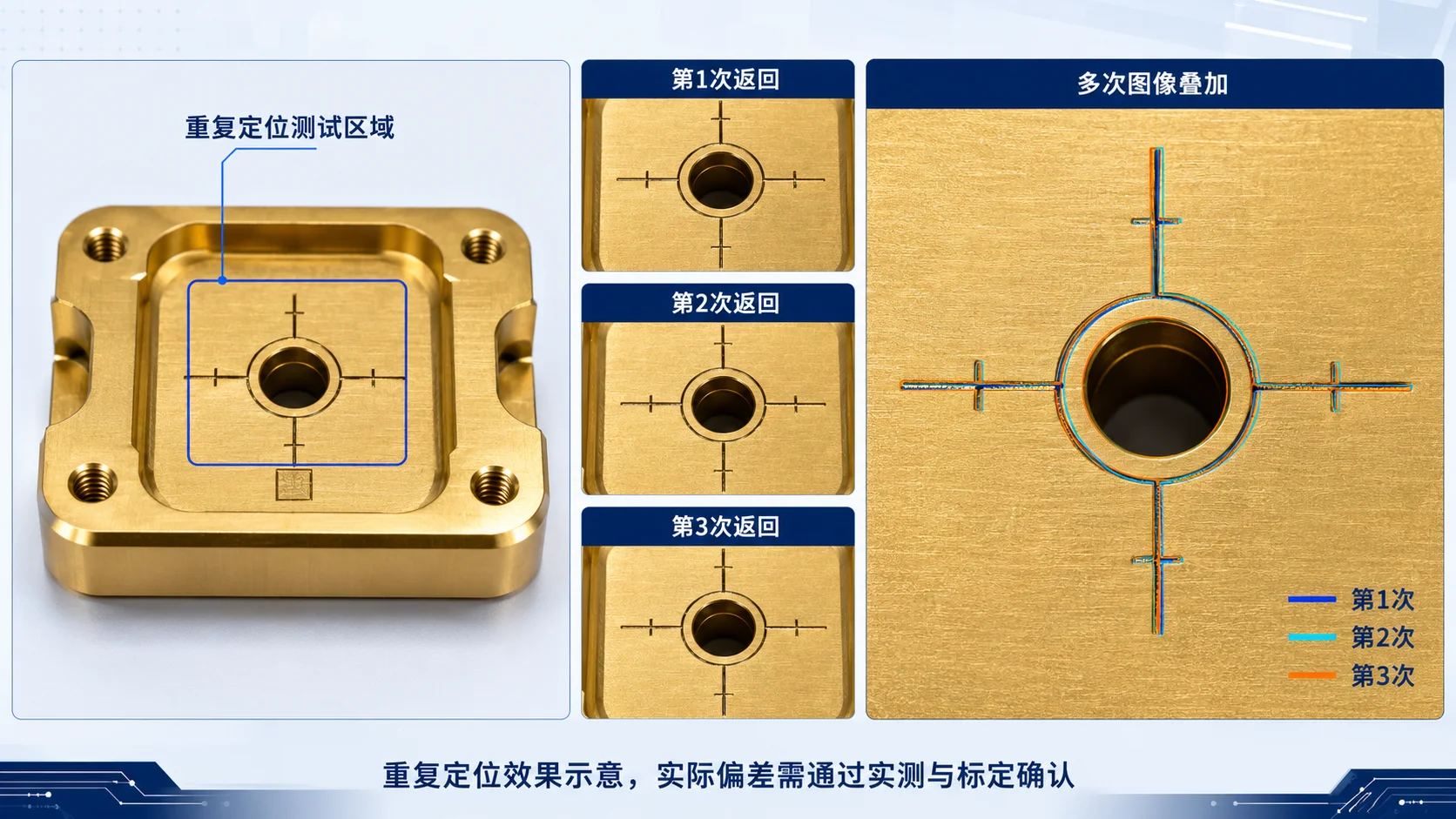

九、为什么返回相同倍率，画面仍可能不完全相同？

这是电动变倍项目中非常常见的问题。

控制器返回相同的电机步数，并不代表最终图像一定完全重合。 可能的原因包括：

• 齿轮、丝杆或者传动结构存在间隙；
• 电机步数出现累计误差；
• 接近目标位置的运动方向不同；
• 变倍过程中产生焦点漂移；
• 镜头存在一定的图像中心偏移；
• 镜头、相机或者支架发生轻微松动；
• 不同倍率调用了不同曝光和光源参数；
• 系统没有执行可靠的回零和位置标定。

在重复定位要求较高的项目中，可以采取以下措施：

• 每次从相同方向接近目标位置；
• 开机后执行回零；
• 建立倍率位置标定表；
• 使用倍率反馈或者位置反馈；
• 固定镜头、相机和支架；
• 在每个常用倍率下保存独立的对焦位置；
• 通过图像算法进行二次定位。

关于图像位置变化的详细原因，可以参考： 连续变倍镜头切换倍率后检测位置为什么会变化？

十、电动变倍镜头能用于尺寸测量吗？

可以，但需要明确测量精度和使用方式。

如果镜头固定在一个倍率位置，并在该倍率下完成标定， 可以进行尺寸测量、位置判断和缺陷面积计算。

如果测量过程中不断改变倍率，就不能直接使用同一套像素当量。 因为倍率变化后，视野、像素当量、畸变和图像中心都可能发生变化。

常见处理方法包括：

• 每个固定倍率分别进行标定；
• 使用定格镜头重复切换到固定档位；
• 通过倍率反馈调用对应的标定系数；
• 切换倍率后重新定位和对焦；
• 高精度尺寸测量优先使用固定倍率远心镜头。

如果任务是观察、定位和缺陷判断， 电动变倍镜头具有较好的灵活性； 如果目标是稳定的微米级尺寸测量， 则应重点评估远心度、畸变、重复定位和标定方法， 而不能只看光学倍率。

十一、对焦、光圈和景深需要一起考虑

对于PCB、芯片、焊点和高反光电子元件，可结合 工业变倍镜头在电子与半导体检测中的应用 中的实际照明思路一起判断。

倍率越高，景深通常越小，对焦也会更加敏感。

缩小光圈可以在一定程度上增加景深，但同时会减少进入相机的光线。 光圈过小还可能受到衍射影响，使图像细节和对比度下降。

因此，变倍镜头选型需要在以下因素之间寻找平衡：

• 光学倍率；
• 数值孔径；
• 光圈；
• 景深；
• 光源亮度；
• 相机曝光时间；
• 被测物高度变化；
• 设备运动速度。

不能简单地通过一直缩小光圈解决景深问题。 高速检测时，过长曝光还可能产生运动模糊。

如果被测物表面高度变化较大，可以考虑电动微调、自动对焦、Z轴移动或者景深融合。 具体采用哪种方式，要结合检测速度和真实精度要求判断。

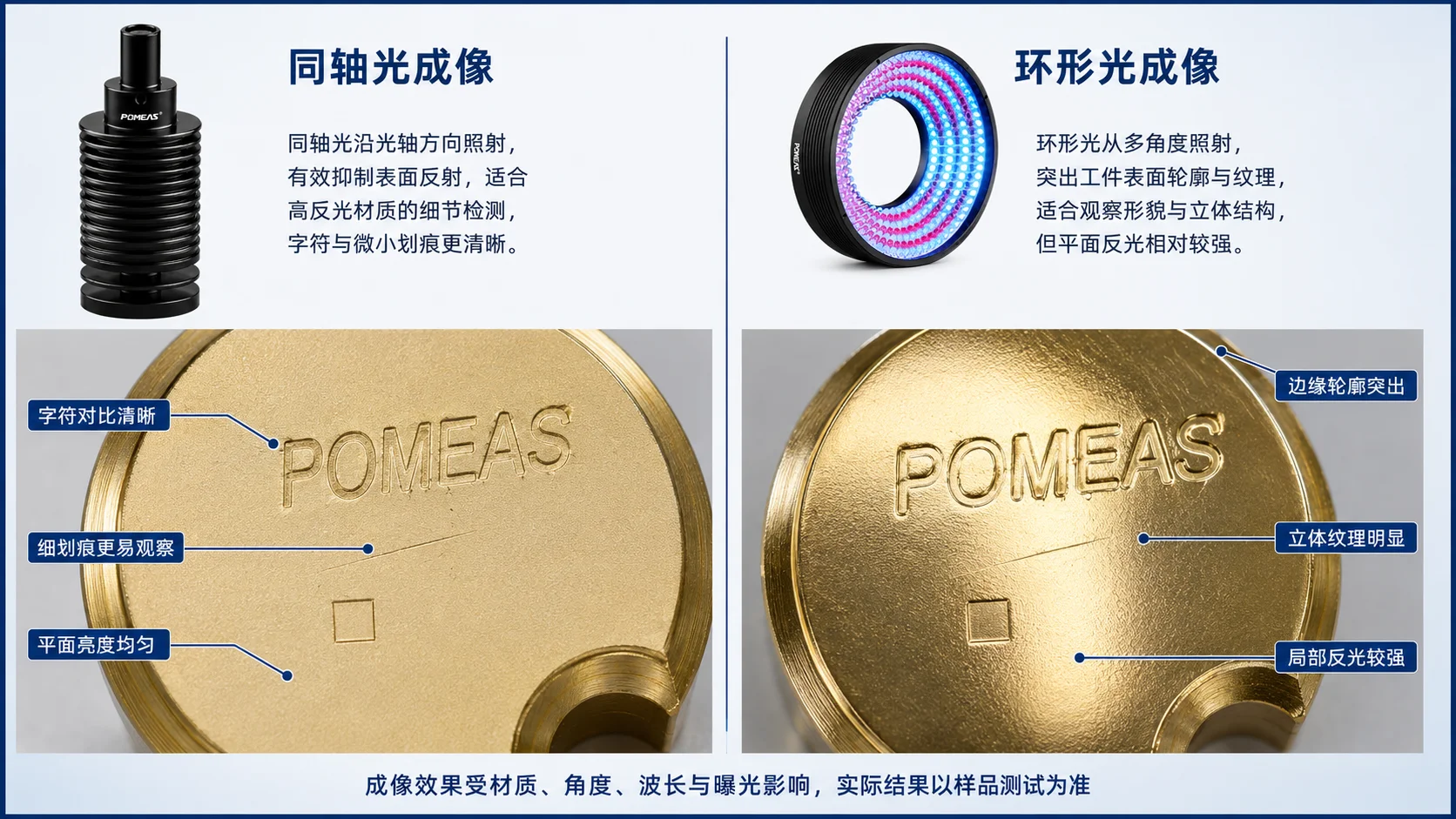

十二、同轴光还是其他照明方式？

同轴光沿镜头光轴照射被测物，适合：

• 芯片和晶圆；
• 金属平面；
• 镜面及高反光表面；
• PCB线路；
• 字符、划痕和表面结构检测。

环形光从镜头周围照射，安装简单、适用范围较广， 适合大多数外观观察，但在高反光表面上可能产生亮斑或者反射不均匀。

选择带同轴照明接口的变倍镜头时，还要确认：

• 同轴光入口尺寸；
• 光源波长；
• 分光镜的透过和反射效率；
• 不同倍率下的照明均匀性；
• 高倍率端是否有足够亮度；
• 是否影响图像对比度和分辨率。

照明不匹配时，即使镜头参数正确，也可能得不到理想图像。

十三、一个实际的选型思路

例如某电子元件检测项目采用2/3英寸工业相机， 低倍率需要约12mm的横向视野，用于寻找和定位整个元件； 高倍率需要约2mm的横向视野，用于检查焊点和局部缺陷。

按照2/3英寸相机约8.8mm的参考宽度估算：

• 0.7X时横向视野约为12.6mm；
• 4.5X时横向视野约为1.96mm。

从视野范围判断，0.7X～4.5X的6.5X电动变倍镜头基本能够覆盖需求。

但选型还没有结束。由于设备需要在几个倍率之间反复切换，还应继续确认：

• 镜头是否支持RS-232控制；
• 控制器能否保存预设位置；
• 返回相同倍率时的重复性；
• 切换倍率后是否需要重新对焦；
• 是否需要双马达电动微调；
• 每个倍率是否需要单独标定；
• 光源亮度是否需要随倍率变化。

这也是为什么实际项目不能只根据“需要6.5X还是12.5X”选择镜头。 倍率范围只是第一步，控制和重复性决定了镜头能否真正安装到设备里使用。

十四、选型时需要提供哪些参数？

为了减少反复修改方案，建议按照以下顺序确认。

被测物信息

• 工件最大和最小尺寸；
• 需要观察的最小缺陷；
• 表面材质和反光情况；
• 是否存在高度变化；
• 工件是否运动。

视野要求

• 低倍率需要看到的最大范围；
• 高倍率需要看到的最小范围；
• 是否需要一次看完整个产品；
• 是否需要在一个工位完成定位和细节观察。

相机参数

• 相机型号；
• 传感器尺寸；
• 分辨率；
• 像元尺寸；
• 黑白或者彩色；
• 接口类型。

安装条件

• 工作距离；
• 镜头安装空间；
• 是否需要同轴照明；
• 是否需要90°转角；
• 设备是否存在振动。

控制要求

• Windows还是Linux；
• USB、RS-232还是PLC；
• 是否需要倍率反馈；
• 是否需要保存预设位置；
• 是否需要电动对焦或自动对焦。

检测精度

• 只做观察还是需要测量；
• 允许的定位误差；
• 允许的中心偏移；
• 变倍频率和重复次数；
• 是否需要每个倍率独立标定。

如果希望直接按照一份完整清单整理需求， 可以查看： 变倍镜头选型时需要提供哪些参数？机器视觉镜头选型信息清单 。

该文章提供了可以直接填写的项目参数模板， 适合在向POMEAS工程师提交选型需求前使用。

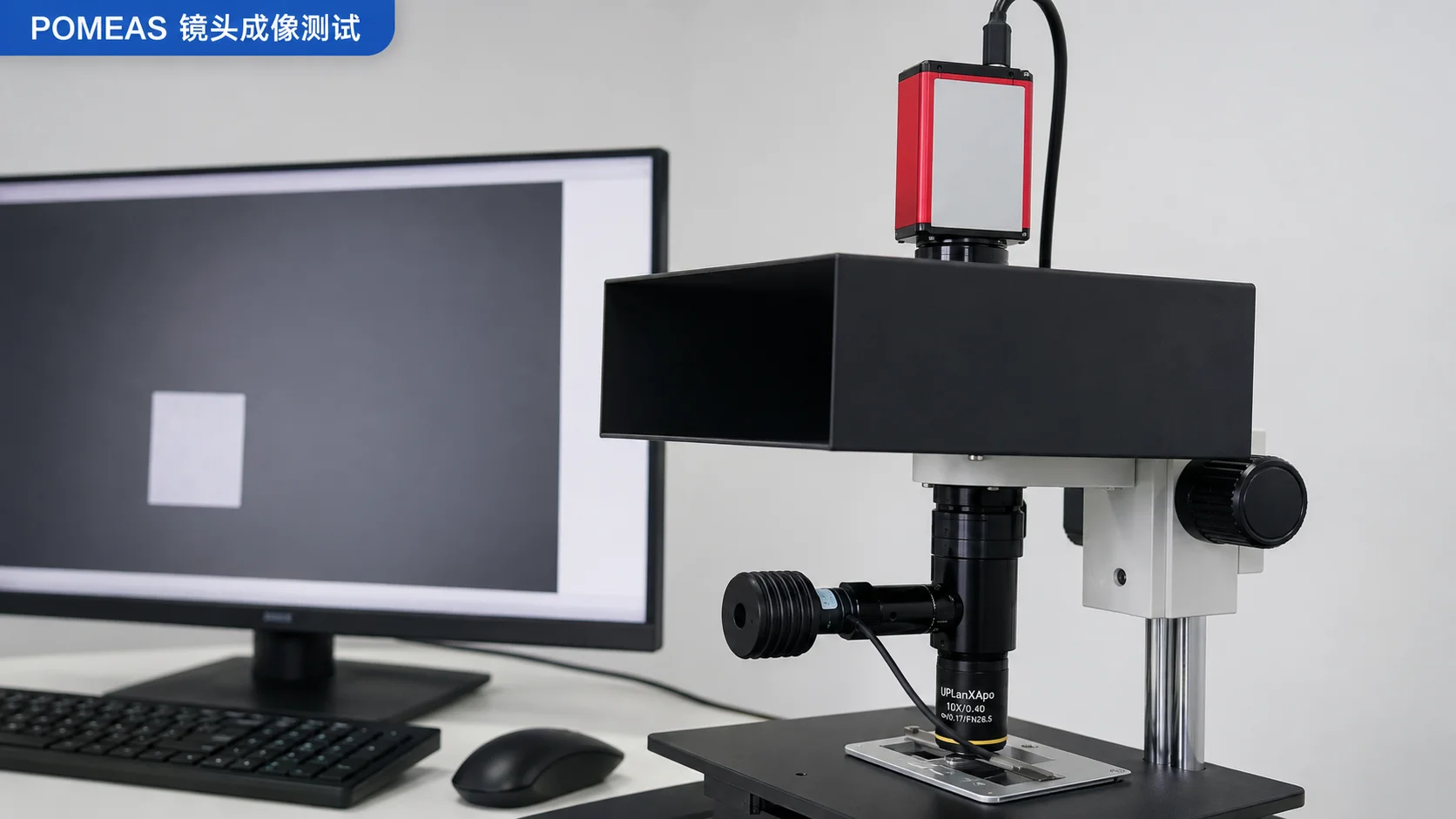

十五、关于POMEAS

POMEAS专注于机器视觉和工业光学成像， 产品包括连续变倍镜头、电动变倍镜头、远心镜头、 FA工业镜头、工业相机和视觉光源。

实际选型时，我们通常不会只问客户“需要多少倍”， 而是先确认被测物尺寸、大小视野、相机靶面、工作距离、 控制系统和精度要求，再判断使用6.5X、12.5X电动变倍镜头， 还是固定倍率远心镜头更合适。

针对自动化检测、半导体、电子元件、精密零件和显微观察等应用， POMEAS可以协助进行镜头选型、成像测试及系统匹配。

十六、常见问题

电动变倍镜头可以直接连接Linux系统吗？

如果控制器提供公开的RS-232通信协议， Linux系统通常可以通过串口发送控制指令。 但USB控制软件是否支持Linux、RS-232功能是否与USB完全一致， 需要根据具体控制器和协议确认。

电动变倍镜头切换倍率后需要重新对焦吗？

不一定。部分镜头具有较好的齐焦性能， 但实际系统仍可能受到工作距离、相机、装配和机械误差影响。 对焦要求较高时，可以使用双马达镜头、电动微调或者自动对焦系统。

6.5X电动变倍镜头实际放大多少倍？

6.5X通常代表变倍比。 以0.7X～4.5X镜头为例， 实际标称光学倍率在0.7倍到4.5倍之间连续变化。

电动变倍镜头能搭配1英寸相机吗？

要看镜头支持的最大像面。 如果镜头只支持2/3英寸，搭配1英寸相机可能出现暗角和边缘成像下降。 应选择明确支持1英寸靶面的镜头。

RS-232控制比USB控制功能少吗？

不一定，取决于控制器开放的协议。 有些系统的RS-232和USB功能基本相同， 有些系统的RS-232只开放基础运动控制， 而参数保存、自动对焦或者固件升级仍需要USB软件。

电动变倍镜头能保存多个倍率位置吗？

如果控制器支持绝对位置、步数记录或者预设位置， 可以保存多个常用倍率。 正式使用前仍需要检查回零方式和重复定位误差。

电动变倍镜头适合微米级测量吗？

可以在固定倍率、完成标定并满足误差要求的情况下使用。 但高精度测量还要评估畸变、中心偏移、机械重复性和远心度。 要求较高时，固定倍率远心镜头通常更稳定。

结语

电动变倍镜头的价值，不只是把画面放大或者缩小， 而是让一套视觉系统能够在不同视野、不同产品和不同检测任务之间自动切换。

选型时需要同时考虑倍率范围、相机靶面、工作距离、视野、 照明、对焦方式、通信协议和重复定位。 只比较6.5X还是12.5X，往往不足以判断镜头是否真正适合设备。

如果您正在为机器视觉、自动化设备或者显微成像系统选择电动变倍镜头， 可以向POMEAS提供被测物尺寸、目标视野、相机型号、工作距离、 控制系统和精度要求。 我们会结合实际成像条件协助确认镜头型号， 并在必要时进行样品测试和方案验证。

如果还没有整理完整的项目参数， 可以先填写 变倍镜头选型参数清单 ，再返回本页完成整体方案判断。
