机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系
1. 快速回答：焦距不是先选出来的，而是算出来、匹配出来的
快速结论：机器视觉镜头焦距不能只看“8mm、16mm、25mm、50mm”这些数字。真正决定焦距方向的，是相机靶面尺寸、目标视野FOV、工作距离WD、检测精度和安装空间。
我是 Tiger。在实际客户沟通里，经常有人一上来就问：“我这个项目用几毫米镜头？”这个问题很常见，但如果没有视野、工作距离和相机靶面，其实很难准确回答。
因为同样是25mm镜头，搭配不同靶面的工业相机，看到的范围不一样；同样是40mm视野，如果工作距离不同，适合的焦距也可能不同。
所以更准确的选型逻辑不是先问“我要几毫米焦距”，而是先确认：
- 我要看多大的范围，也就是FOV视野。
- 相机和被测物之间能留多少工作距离WD。
- 相机靶面有多大，比如1/2.5英寸、1/1.8英寸、2/3英寸、1英寸或1.1英寸。
- 检测任务是识别、定位、外观检测，还是尺寸测量。
- 设备结构和光源是否允许这个镜头安装进去。
这篇文章是接着前面的FA工业镜头选型指南往下讲，把机器视觉镜头焦距、FOV、工作距离和相机靶面之间的关系讲清楚。
2. 先理解一个核心关系：FOV、WD、靶面和焦距是联动的
在机器视觉里，焦距不是一个孤立参数。它和FOV、工作距离、相机靶面是一起变化的。
可以先记住一个简单判断：
- 相机靶面越大，在相同FOV和WD下，通常需要更长的焦距。
- 目标FOV越大，在相同相机和WD下，通常需要更短的焦距。
- 工作距离WD越长，在相同相机和FOV下，通常需要更长的焦距。
- 焦距越短，视野通常越大，但边缘畸变和透视感可能更明显。
- 焦距越长，视野通常越小，但安装距离往往需要更远。
所以客户如果只说“我要一个16mm镜头”，我还不能马上判断合不合适。因为16mm只是一个焦距值，它背后必须对应具体相机、视野和工作距离。
更准确的问法应该是：我的相机靶面是多少？我需要看多大范围？现场可以留多少工作距离？这样才能判断焦距方向。
3. 第一步：先确认FOV视野，不要一开始就问焦距
FOV，也就是Field of View，指相机实际需要看到的范围。比如你要检测一个30 × 40mm的零件，那么实际FOV通常不会刚好等于30 × 40mm，而是要稍微大一点。
为什么要留余量？因为真实设备里会有：
- 产品摆放误差
- 治具定位误差
- 运动机构偏差
- 边缘检测空间
- 软件识别背景
- 产品批次尺寸差异
如果视野做得太紧，产品稍微偏一点就可能超出画面，后续软件也不好识别。
但视野也不是越大越好。视野越大，同一个相机像素分配到单位面积上的像素就越少，图像细节会下降。比如同样是500万像素相机，看20mm范围和看100mm范围，最终能看到的细节肯定不一样。
所以确定FOV时，要在“覆盖完整产品”和“保留足够图像细节”之间做平衡。
4. 第二步：确认相机靶面尺寸，它会直接影响焦距判断
相机靶面尺寸，是机器视觉镜头选型里非常关键的参数。常见靶面包括1/2.5英寸、1/2英寸、1/1.8英寸、2/3英寸、1英寸、1.1英寸等。
同样焦距的镜头，搭配不同靶面的相机，看到的FOV是不一样的。
简单来说：
- 相机靶面越大，同样焦距下看到的范围通常越大。
- 相机靶面越小，同样焦距下看到的范围通常越小。
- 如果镜头支持的靶面小于相机靶面，可能出现暗角、边缘发虚或边缘画质下降。
举个简单例子，同样是25mm工业镜头，搭配2/3英寸相机和搭配1英寸相机，实际画面范围会不同。并且如果这颗25mm镜头本身只支持2/3英寸，却搭配1英寸相机，就可能出现边缘暗角。
所以焦距选型时，不只是看焦距数字，还要看镜头支持的最大靶面，能不能覆盖相机。
5. 第三步：确认工作距离WD，现场装不下的焦距没有意义
工作距离WD，通常指镜头前端到被测物表面之间的距离。这里要注意，它不是相机后端到产品的距离，也不是设备顶部到产品的距离。
很多客户前期只会给一个大概安装高度，但机器视觉镜头选型时，更需要知道实际镜头前端到被测物之间能留多少距离。
工作距离会受到很多因素限制：
- 设备空间高度
- 相机安装位置
- 镜头长度
- 光源安装空间
- 产品高度
- 治具和机构干涉
- 防护罩或外壳空间
- 维护和调试空间
有些方案从计算上看焦距合适，但到了现场发现光源放不下、镜头太长、距离太近或者结构干涉，这种方案就不能落地。
所以我一般会把WD作为非常重要的限制条件来看。镜头不是只要参数对就行，还要能真正装进设备里。
6. 焦距、FOV和靶面的常用估算公式
在前期选型时，可以用几个公式来做初步估算。这里要特别说明：这些公式主要用于判断方向，最终还是要结合镜头规格书、实际工作距离、畸变、解析力、光源和安装结构确认。
| 计算项目 | 常用公式 | 作用 |
|---|---|---|
| 镜头倍率 | 倍率 ≈ 相机靶面尺寸 ÷ 实际FOV | 判断需要多大的成像倍率 |
| 实际FOV | FOV ≈ 相机靶面尺寸 ÷ 镜头倍率 | 根据倍率反推视野范围 |
| 焦距粗略估算 | 焦距 ≈ WD × 相机靶面尺寸 ÷ FOV | 用于快速判断焦距方向 |
| 单像素精度 | 单像素尺寸 ≈ FOV ÷ 像素数 | 判断理论图像分辨能力 |
比如客户需要横向视野40mm，相机横向靶面约8.8mm，工作距离约100mm，那么可以先粗略估算焦距方向：
焦距 ≈ 100 × 8.8 ÷ 40 ≈ 22mm
这不代表最终一定选22mm，因为实际镜头可能是16mm、25mm、35mm等标准规格，还要看具体镜头在对应WD下的实际FOV。
所以这个结果更像是在告诉我们：这个项目大概不是8mm镜头方向，也不是75mm镜头方向，而是可能接近25mm这个焦距段。
这就是公式的价值：不是直接替你确定最终型号，而是帮助你快速排除明显不合理的方向。
7. 为什么不能只按公式直接定镜头？
公式只能做初步估算，不能完全替代真实选型。原因很简单：机器视觉镜头不是理想薄透镜，实际成像会受到镜头结构、对焦范围、畸变、解析力、光圈、景深、接口和安装结构影响。
尤其要注意几个问题：
- 很多镜头在不同工作距离下，实际FOV会有变化。
- 镜头规格书里的最近工作距离、畸变和解析力需要一起看。
- 短焦镜头虽然视野大，但边缘畸变可能更明显。
- 长焦镜头虽然透视感更弱，但需要更长安装距离。
- 高像素相机需要匹配更高解析力的镜头。
- 如果是尺寸测量，还要进一步考虑远心镜头。
所以我一般不会只用一个公式就给客户定型号。更稳妥的做法是：先用公式判断焦距范围，再用镜头规格表确认FOV和WD，最后结合精度、靶面、光源和现场结构判断。
8. 不同焦距对成像效果有什么影响？
焦距不仅影响视野大小，也会影响图像透视感、安装距离和边缘表现。
| 焦距方向 | 视野特点 | 安装特点 | 常见应用 |
|---|---|---|---|
| 短焦距 | 视野更大 | 工作距离通常较短 | 大范围检测、包装检测、定位识别 |
| 中等焦距 | 视野和距离比较平衡 | 适合多数常规设备 | 外观检测、条码识别、一般定位 |
| 长焦距 | 视野更小，细节更集中 | 通常需要更长WD | 小范围细节检测、远距离安装 |
如果项目需要看比较大的范围，比如包装、标签、整板定位，通常会倾向较短焦距。如果项目需要看比较小的细节，比如小零件边缘、孔位、字符或局部缺陷，可能会倾向较长焦距或更高倍率方案。
但这里还是要回到核心逻辑：焦距不是单独选的，必须和相机靶面、FOV、WD一起判断。
9. 焦距选型里的常见错误
错误1：只告诉供应商“我要25mm镜头”
25mm只是焦距，不代表一定适合项目。没有相机靶面、FOV和WD，无法准确判断视野是否合适。
错误2：只看相机像素，不看镜头解析力
高像素相机不等于图像一定清楚。如果镜头解析力不够，相机像素再高，图像也可能发虚。
错误3：忽略相机靶面和镜头成像圈
如果镜头支持靶面小于相机靶面，可能出现暗角或边缘画质下降。尤其是1英寸、1.1英寸等大靶面相机，更要注意镜头覆盖能力。
错误4：只追求大视野，忽略单像素精度
视野越大，单位面积分到的像素越少。如果客户要看很小的缺陷，却把FOV做得太大，后续检测就会很困难。
错误5：只看理论公式，不看现场安装
有些焦距理论上合适，但现场光源放不下，或者镜头和机构干涉，这样也不能使用。

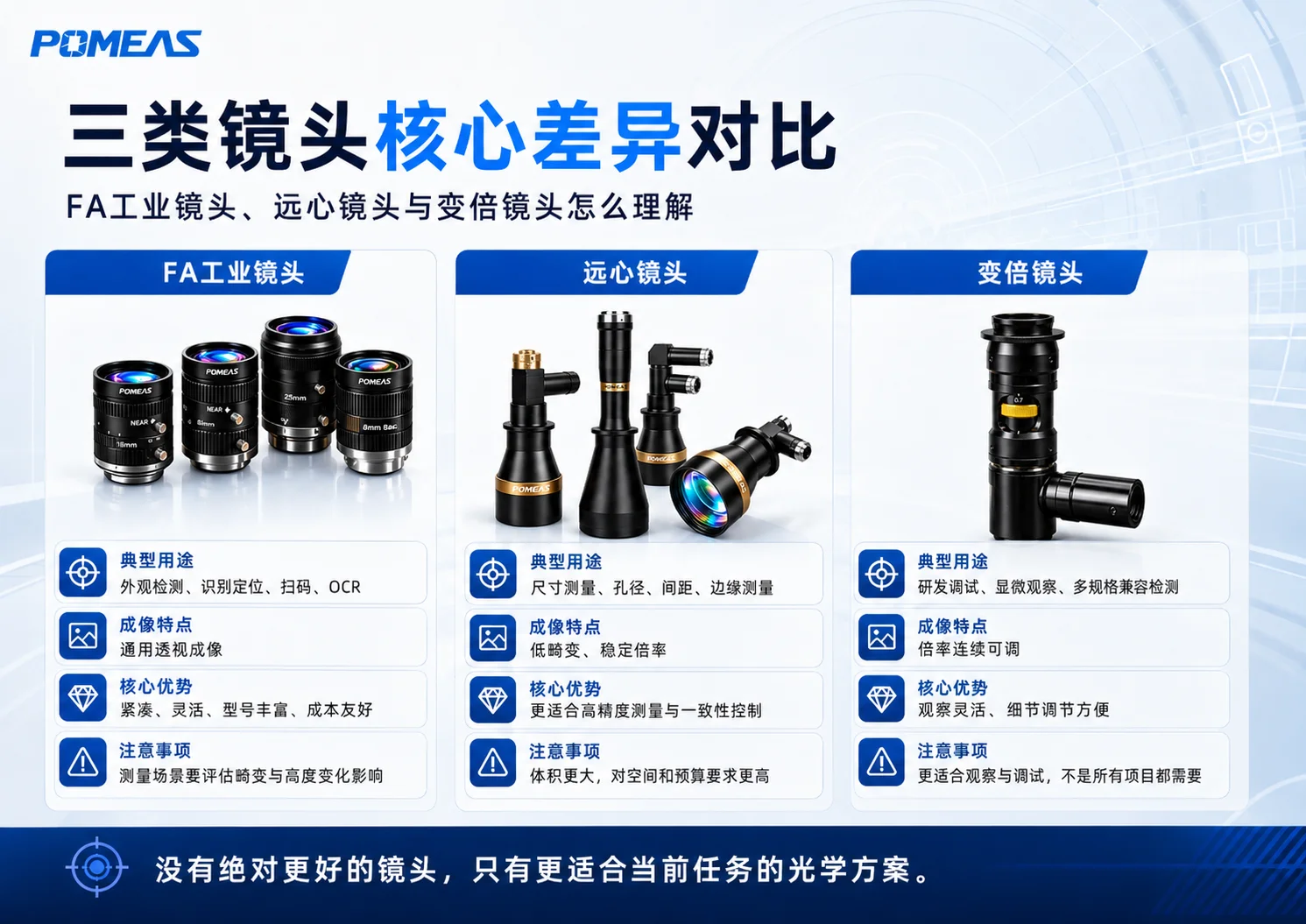

10. 什么时候FA镜头不够，需要考虑远心镜头或变倍镜头？
大多数普通视觉项目，可以先从FA工业镜头开始评估。但如果项目出现以下情况，就不一定只看普通FA镜头了。

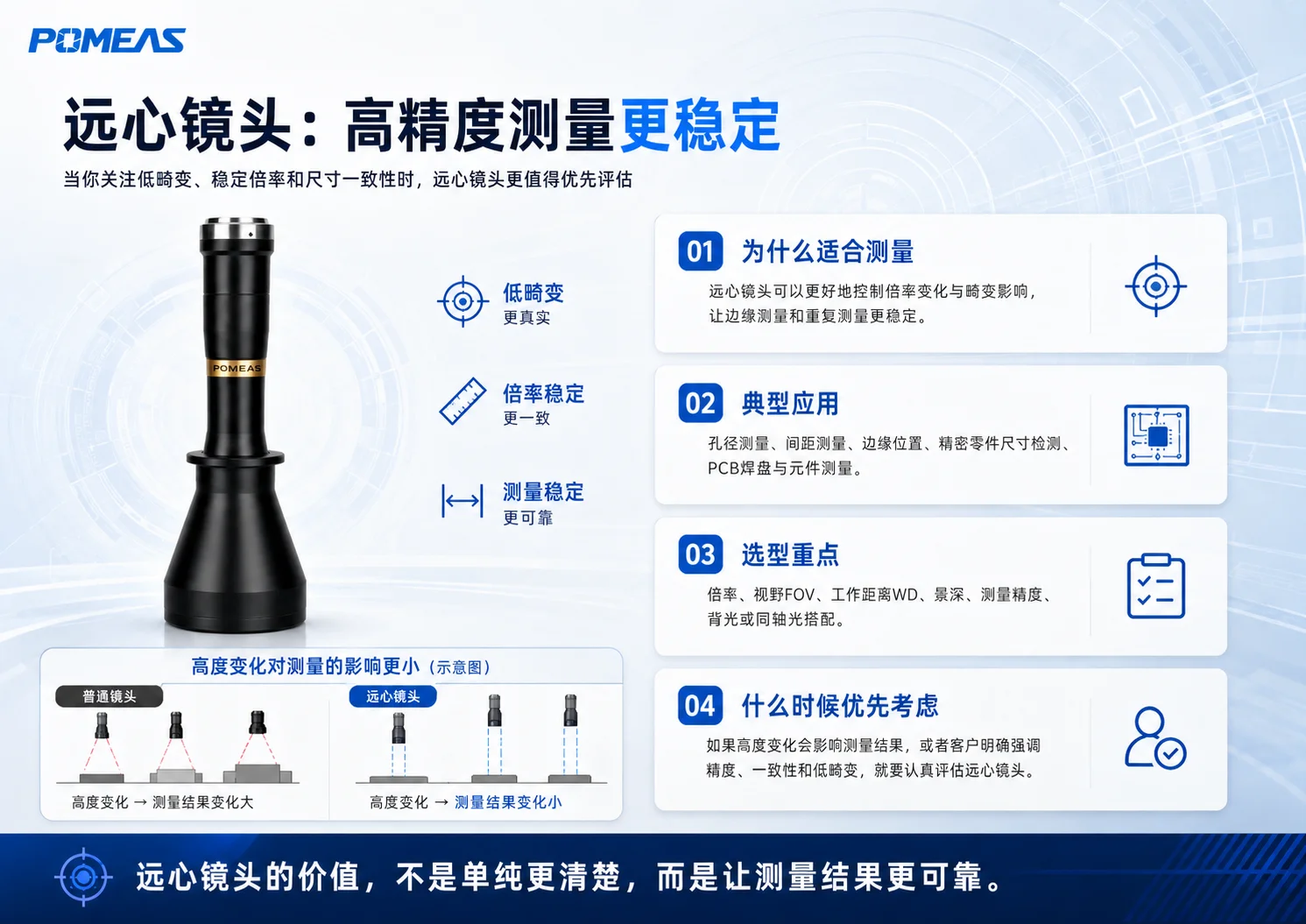

如果项目要求高精度尺寸测量、低畸变、倍率稳定，或者被测物高度变化会影响测量结果，建议进一步评估远心镜头。你也可以参考这篇文章：FA工业镜头和远心镜头怎么选：什么时候FA够用，什么时候该用远心？

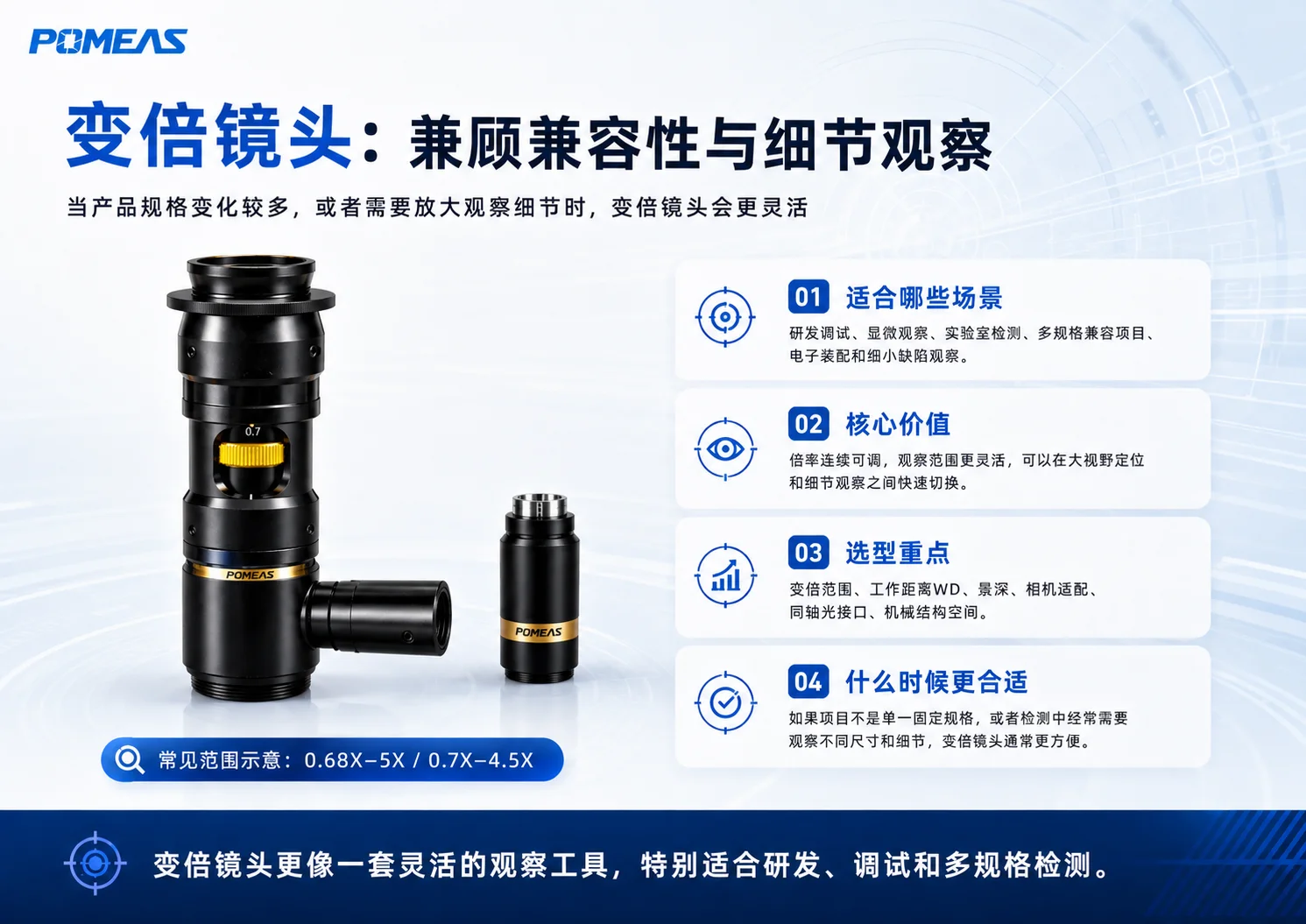

如果项目需要频繁切换视野、观察不同大小的产品、做研发调试、显微观察或多规格兼容检测，那么变倍镜头可能更合适。
| 项目情况 | 优先考虑 | 原因 |
|---|---|---|
| 普通识别、定位、外观检测 | FA工业镜头 | 结构紧凑、成本友好、型号丰富 |
| 高精度尺寸测量 | 远心镜头 | 低畸变、倍率更稳定、测量一致性更好 |
| 多规格产品检测 | 变倍镜头 | 倍率可调，适合不同尺寸目标 |
| 研发、调试、显微观察 | 变倍镜头或显微镜头 | 观察灵活，便于放大细节 |

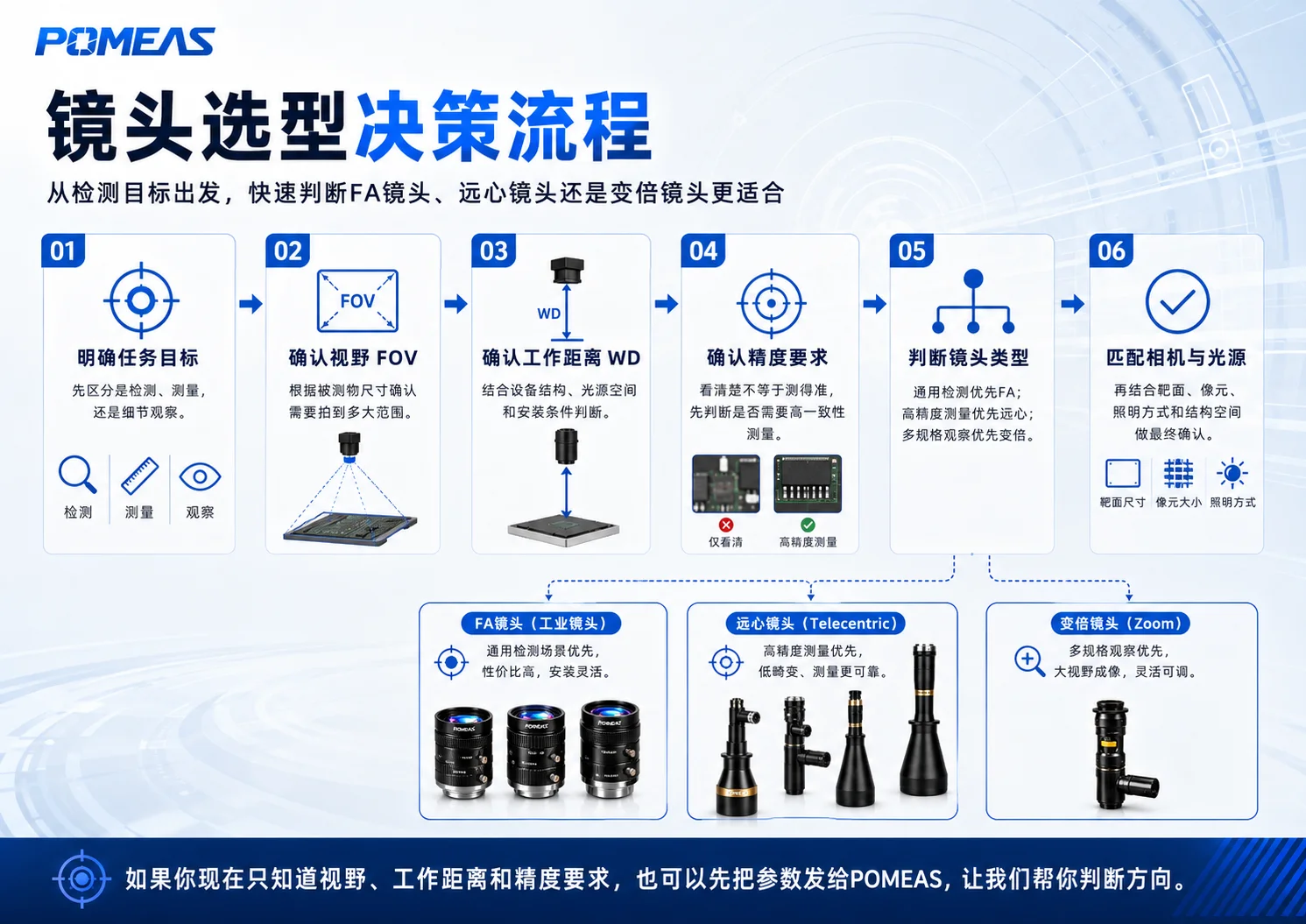

11. POMEAS通常会怎么判断焦距方向？
在实际选型里，POMEAS通常不会只根据一个焦距数字来推荐镜头，而是先确认完整应用条件。
我们会优先确认：
- 相机型号和靶面尺寸
- 相机分辨率和像元尺寸
- 需要检测的产品尺寸
- 实际需要的FOV视野
- 设备允许的工作距离WD
- 检测目标是识别、定位、外观检测还是尺寸测量
- 检测精度要求
- 产品材质和表面状态
- 光源安装方式
- 现场结构是否有限制
如果客户暂时没有完整参数，也可以先提供三个最关键的信息：FOV、WD和相机靶面。只要有这三个参数，通常就可以先判断焦距大方向。
12. 客户询盘时建议提供哪些参数？
为了更快判断机器视觉镜头焦距和镜头类型，客户可以把下面信息发给POMEAS：
- 相机型号
- 相机靶面尺寸
- 相机分辨率
- 像元尺寸
- 相机接口类型
- 被测物尺寸
- 需要的FOV视野范围
- 工作距离WD
- 检测精度要求
- 检测目的
- 被测物材质和表面状态
- 是否已有光源
- 安装空间限制
- 现场图片或样品图片
如果你不确定焦距应该怎么选，可以先不用纠结“到底是16mm还是25mm”。把FOV、WD和相机靶面发出来，POMEAS可以先帮你判断大概焦距范围，再进一步确认具体型号。
13. 相关产品和文章
如果你正在做机器视觉镜头焦距选型，下面这些内容也可以一起参考：
镜头焦距只是选型的一部分。真正稳定的机器视觉成像，需要相机、镜头、光源、安装结构和软件算法一起匹配。
14. FAQ：机器视觉镜头焦距常见问题
Q1：机器视觉镜头焦距越大越好吗？
不是。焦距越大，视野通常越小，工作距离也可能需要更长。焦距是否合适，要看相机靶面、FOV、WD和检测目标，不能只看焦距数字。
Q2：同样是25mm镜头，为什么不同相机看到的范围不一样？
因为相机靶面尺寸不同。同样焦距下，靶面越大，通常看到的范围越大；靶面越小，看到的范围越小。
Q3：怎么根据FOV选择镜头焦距？
需要先确认相机靶面和工作距离。可以用“焦距 ≈ WD × 相机靶面尺寸 ÷ FOV”做初步估算，但最终要结合镜头规格表确认。
Q4：工作距离WD越长，焦距是不是也要越长？
在相机靶面和FOV不变的情况下，工作距离越长，通常需要更长焦距。但最终还要看镜头实际规格和安装结构。
Q5：焦距选错会有什么问题？
焦距选错可能导致视野太大、视野太小、图像细节不足、工作距离不合适、光源装不下，或者边缘成像效果不理想。
Q6：高像素相机是不是一定要配长焦镜头？
不是。高像素相机需要匹配足够解析力的镜头，但焦距仍然要根据FOV、WD和相机靶面来判断。
Q7：FA镜头、远心镜头和变倍镜头，焦距选型逻辑一样吗？
基础逻辑都要看FOV、WD和相机靶面，但不同镜头类型的重点不同。FA镜头偏通用检测，远心镜头偏精密测量，变倍镜头偏多倍率观察和调试。
