4K大视野高分辨率连续变倍工业镜头｜7.5倍1英寸机器视觉镜头

产品介绍

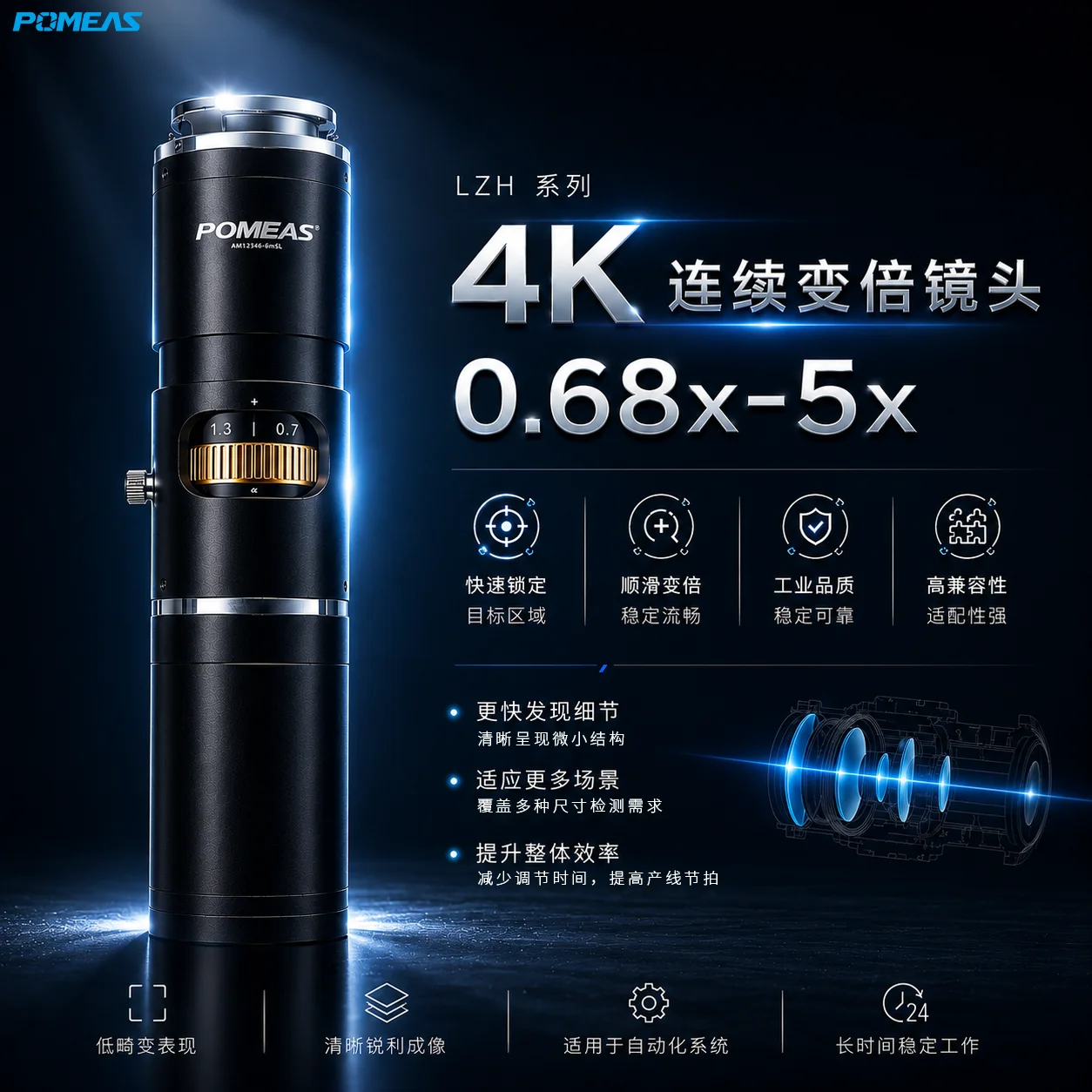

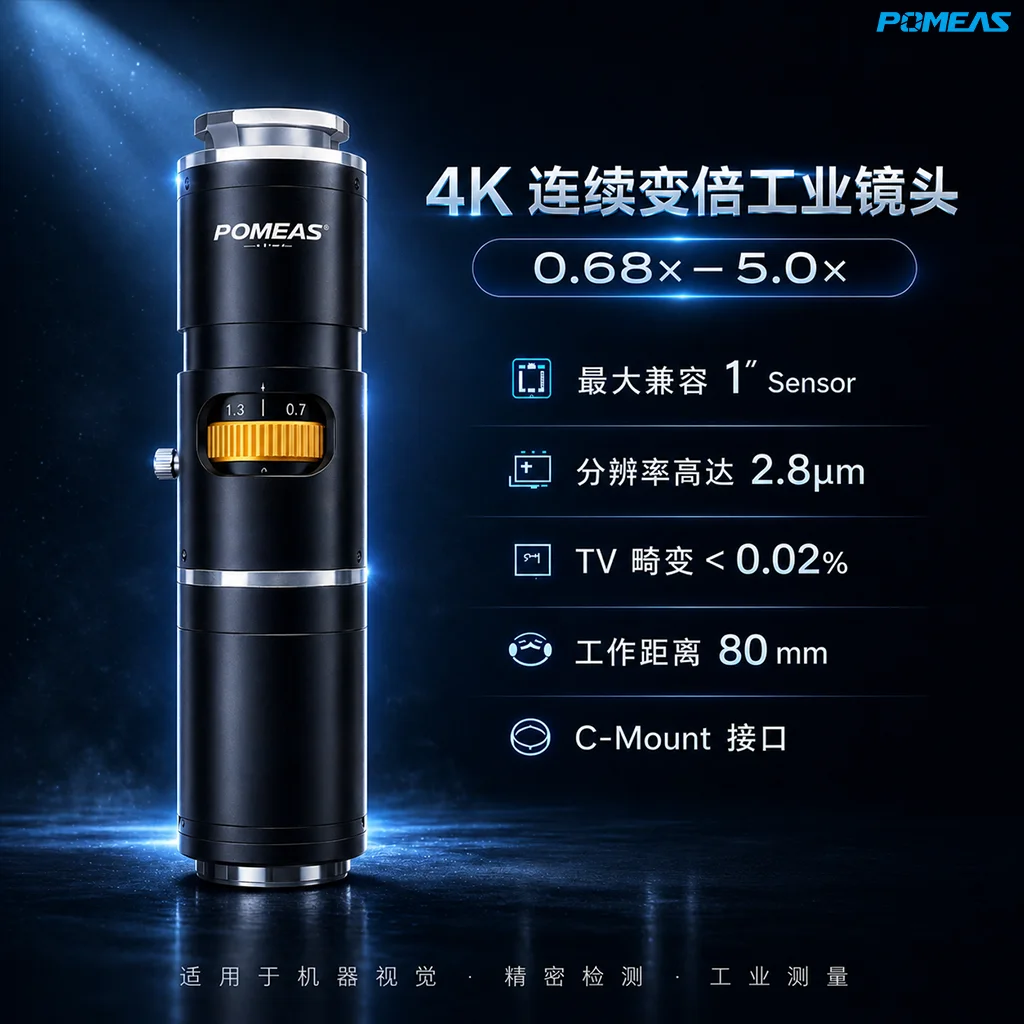

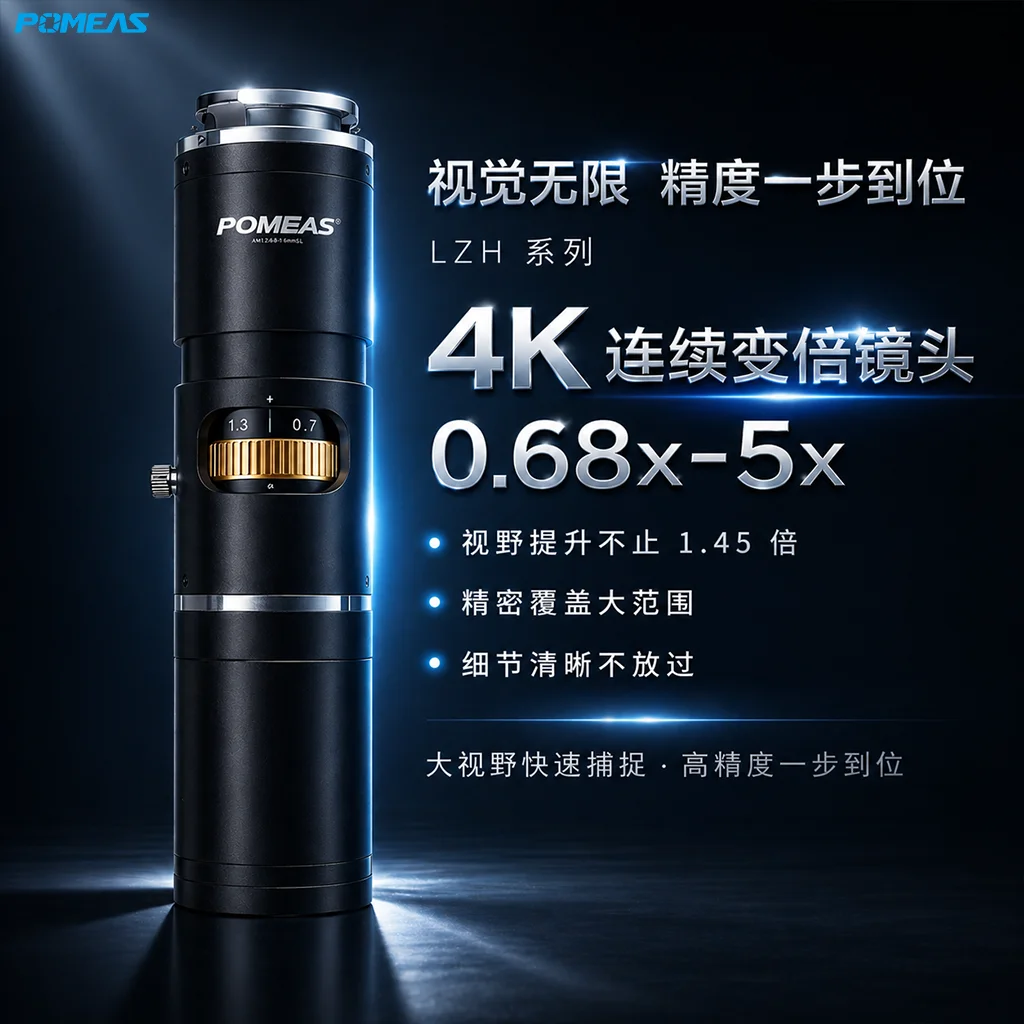

POMEAS 4K高分辨率连续变倍机器视觉镜头 是一款面向工业视觉检测、精密观察和显微成像应用的光学镜头。产品支持0.68X–5.0X连续倍率调节，可在较大视野定位与高倍率细节观察之间灵活切换，减少检测过程中频繁更换镜头带来的调试时间。

镜头采用80 mm工作距离，最大兼容1英寸工业相机传感器，并使用通用C-Mount接口，可与 工业相机 、 视觉检测设备及显微成像系统配合使用。产品支持手动和电动变倍方式，适用于人工观察、离线检测及自动化视觉检测需求。

主要特点

• 0.68X–5.0X连续变倍： 通过连续调节倍率，可在同一检测工位完成整体定位、局部放大和细节观察，满足不同尺寸产品的成像需求。
• 4K高分辨率成像： 针对高像素工业相机进行光学优化，可更加清晰地呈现产品轮廓、微小字符、边缘及表面缺陷。

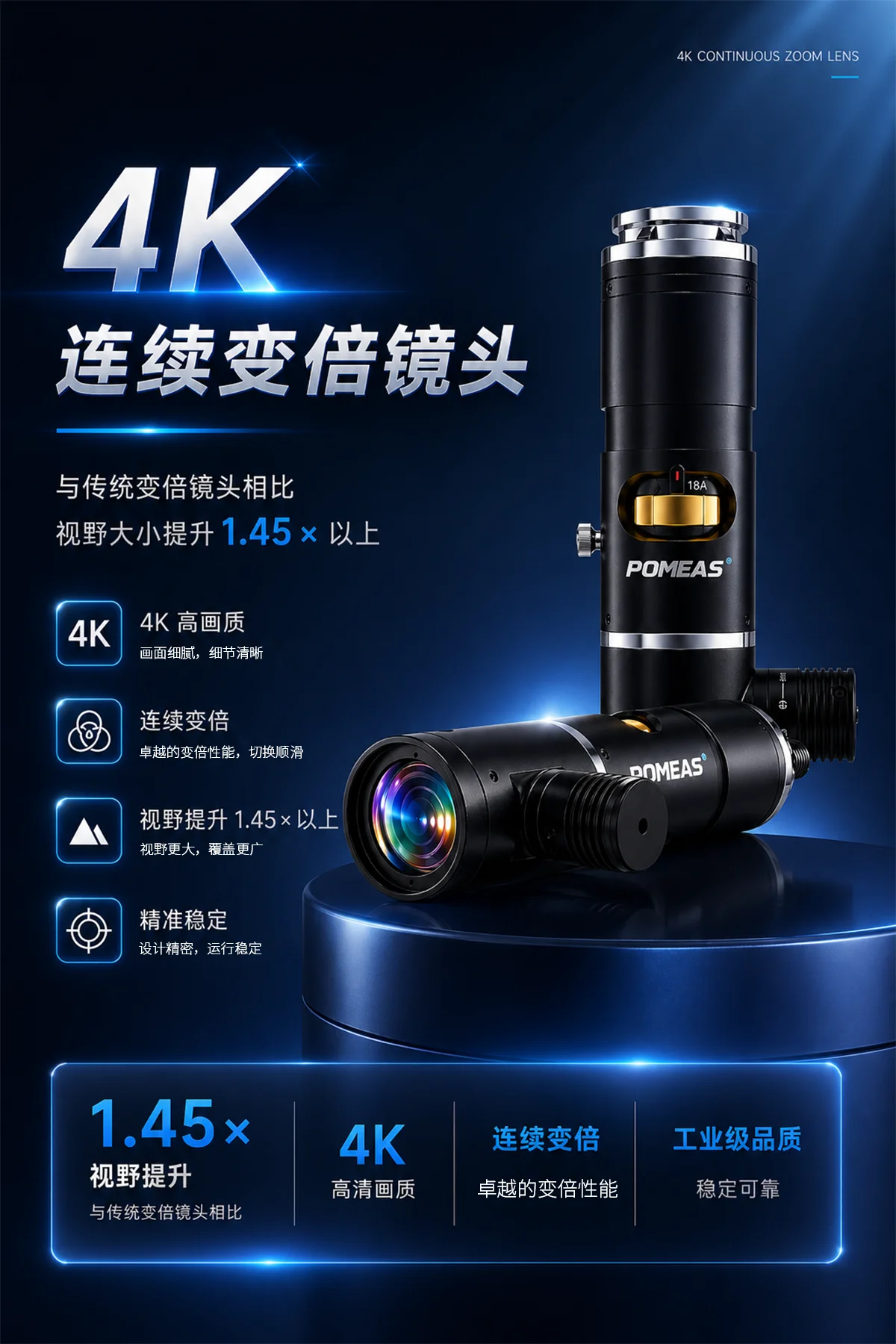

• 大视野观察能力： 与传统变倍镜头相比，该系列能够在相同倍率条件下获得更大的观察视野，有助于提高定位效率和检测范围。
• 80 mm工作距离： 较充足的工作空间便于安装 机器视觉光源 及其他照明装置，也方便产品上下料和自动化机构布局。
• 最大兼容1英寸传感器： 可适配多种传感器尺寸的工业相机，满足不同视野范围、图像分辨率和设备成本需求。
• 手动与电动变倍可选： 手动版本适合实验室、离线观察和人工调试； 电动变倍版本 适合自动化设备、远程控制及多倍率检测任务。
• C-Mount标准接口： 方便与常见C接口工业相机连接，降低视觉系统选型和安装难度。

技术亮点

大视野与高倍率兼顾

低倍率状态下可快速查看较大的检测区域，用于产品定位、方向判断和整体轮廓观察；高倍率状态下可进一步放大微小结构，用于字符、边缘、焊点及表面缺陷检查。

连续倍率切换

镜头能够在倍率范围内连续调节，避免固定倍率镜头需要反复拆装和重新标定的问题，使视觉系统更容易适应多规格产品或不同尺寸检测区域。

低畸变成像

优化的光学结构能够减少图像边缘变形，使产品轮廓和几何特征更加接近真实状态，有利于边缘提取、位置判断及尺寸分析。了解视野、分辨率、工作距离等参数之间的关系，可参考 机器视觉光学基础资料 。

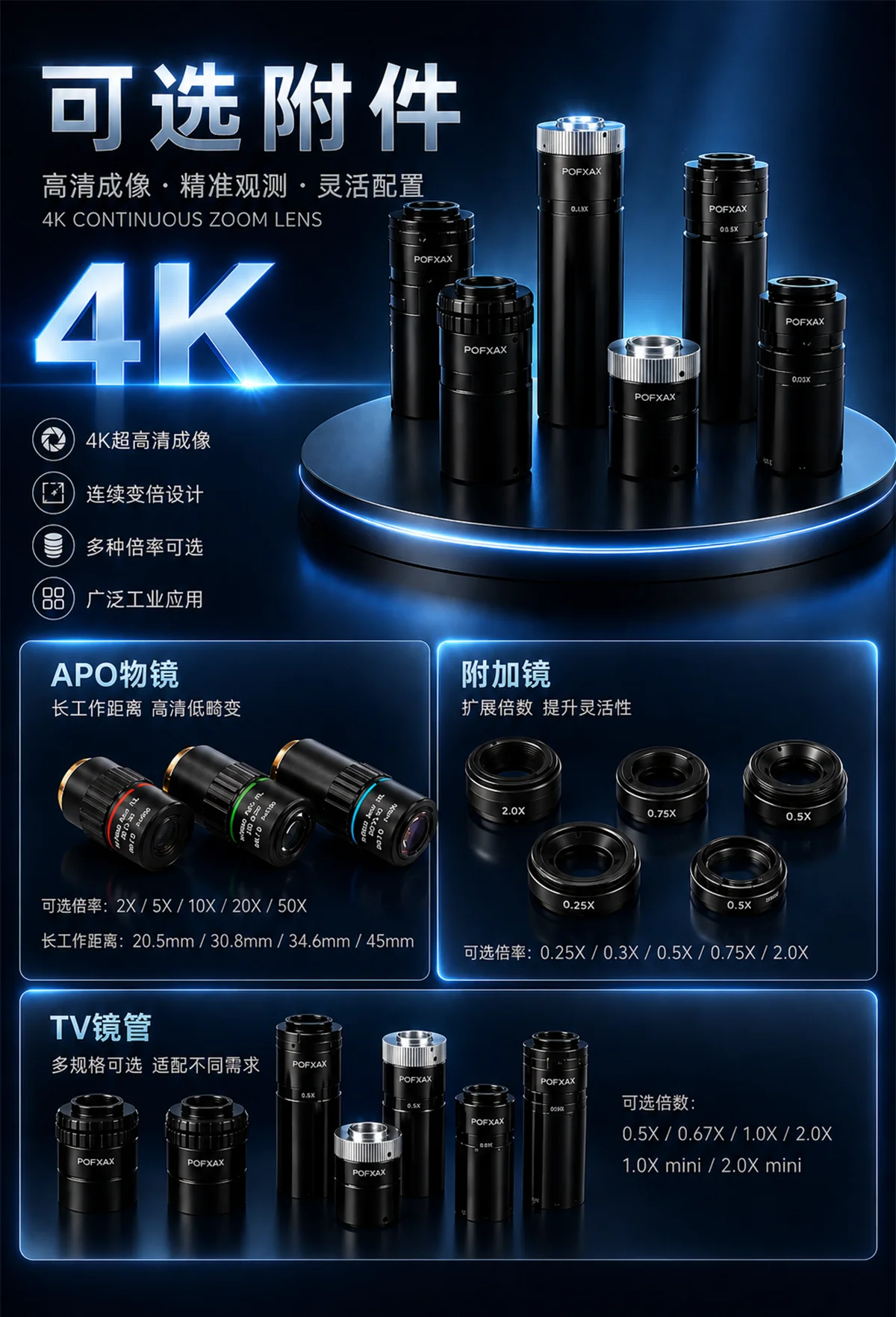

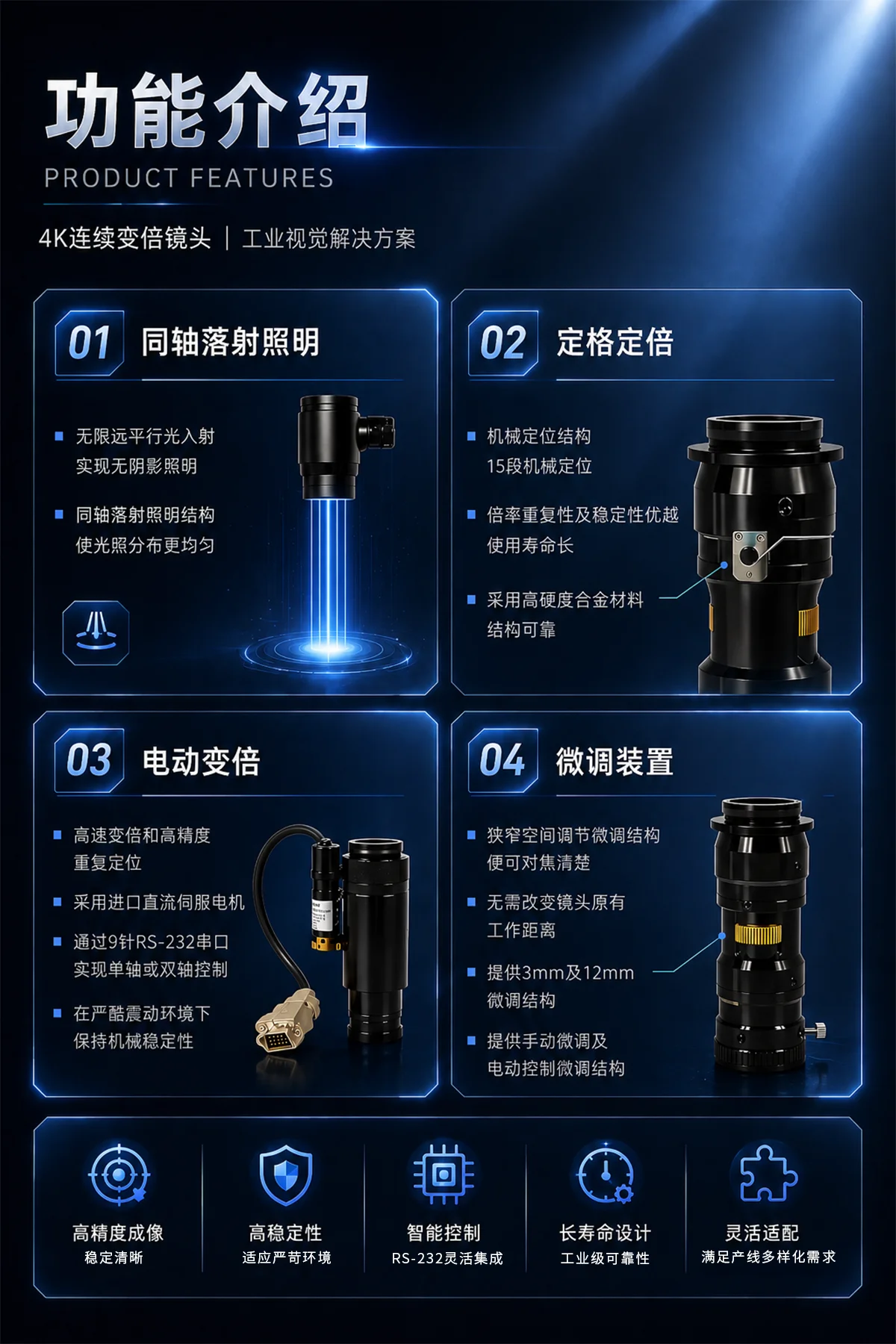

多种结构与配置

该系列可提供连续变倍、电动变倍、同轴照明及电动导轨变倍等配置。对于金属、晶片、玻璃等高反光产品，还可选择 4K电动同轴连续变倍镜头 ，根据被测产品材质、设备空间、照明方式及自动化控制需求完成配置。

适合自动化集成

电动变倍版本可应用于自动检测设备，通过控制系统完成倍率切换，适合多工位检测、多规格产品兼容及自动化视觉检测项目。

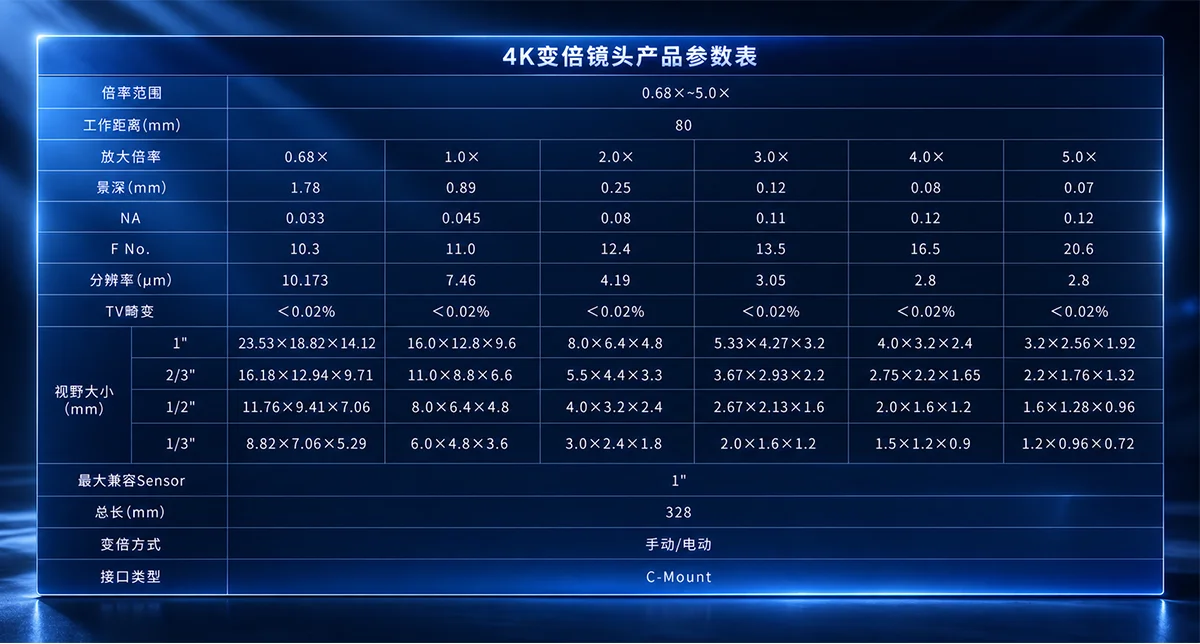

规格参数

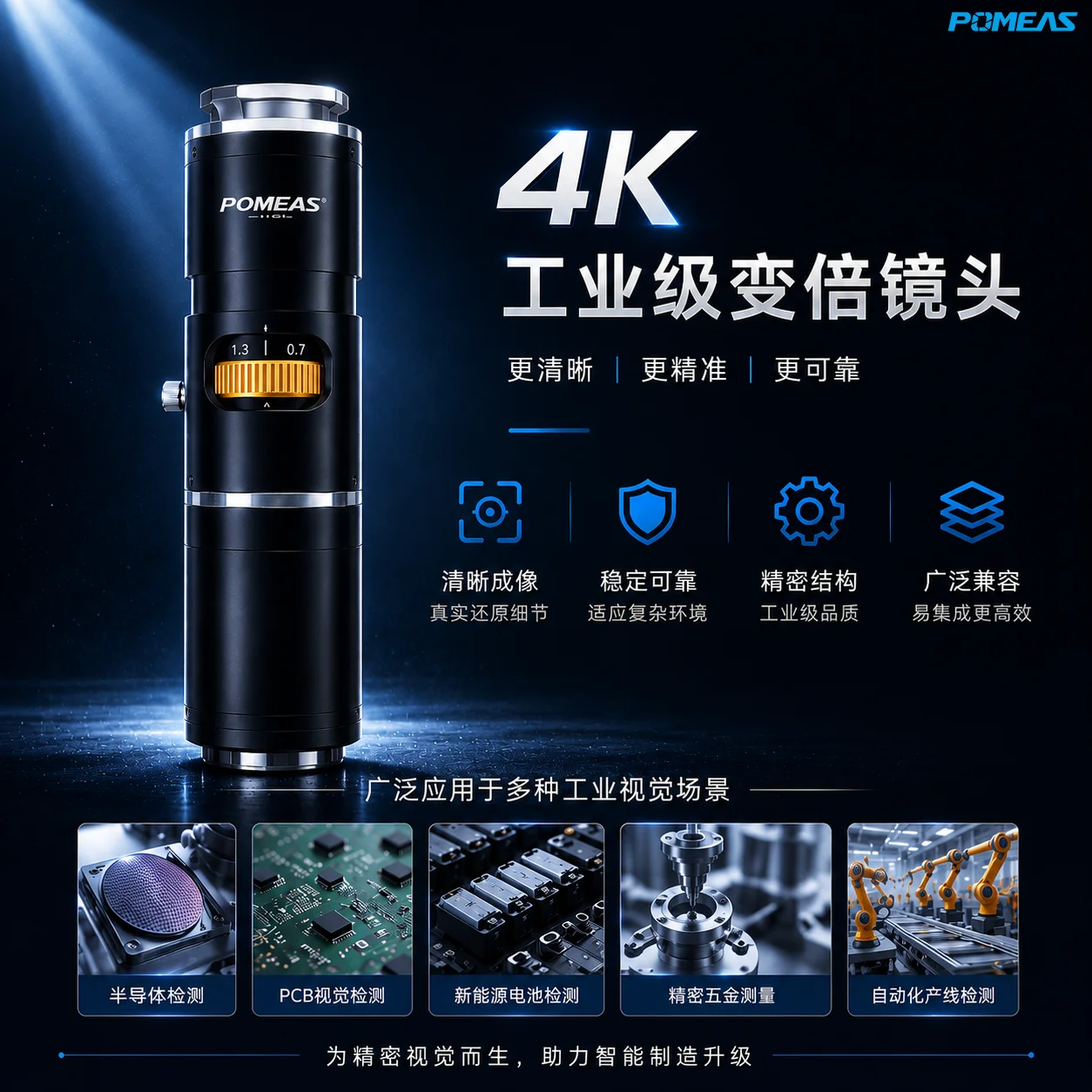

典型应用

电子元件检测

用于连接器、端子、芯片、电阻、电容及微型电子元件的外观、字符、引脚和装配状态观察。更多相关方案可查看 电子产品行业视觉检测应用 。

PCB检测

用于焊点、线路、元件位置、丝印、缺件、偏移及表面异常检查。

半导体检测

用于晶圆、芯片、封装结构、引脚、焊盘及精密表面特征观察，可结合 半导体与PCB行业检测方案 进行视觉系统配置。

针对晶圆边缘崩缺、裂纹及微小表面缺陷，还可参考 硅片边缘崩缺检测案例 。

精密零件检测

用于五金件、注塑件、冲压件及微小机械零件的边缘、孔位、轮廓和表面缺陷检测。

字符与标记识别

适用于二维码、条码、激光标记、产品编号、丝印及微小字符识别。

生物及显微观察

可用于生物样品、实验材料及微小结构的观察、拍摄和图像记录。

自动化视觉定位

用于机械手抓取、装配定位、产品方向判断及自动化设备中的图像采集。

选型建议

选择镜头时，应综合考虑工业相机传感器尺寸、目标产品大小、所需视野、检测精度、工作距离和照明空间。

需要观察较大区域时，可选择较低倍率；需要检查微小字符、边缘或缺陷时，可选择较高倍率。固定工位或人工观察项目可优先选择手动变倍版本，需要自动切换倍率或集成设备控制时，建议选择电动变倍版本。

实际视野大小会随工业相机传感器尺寸和镜头倍率变化。可使用 变倍镜头选型工具 辅助筛选，或在下单前提供相机型号、产品尺寸、检测区域和工作距离，以便确认合适配置。

对于尺寸测量项目，如需判断4K变倍镜头和双远心镜头的适用差异，可阅读 4K镜头与双远心镜头选型对比 。

常见问题（FAQ）

这款镜头的倍率范围是多少？

镜头支持0.68X–5.0X连续倍率调节，可兼顾大视野定位和高倍率细节观察。

最大可以匹配多大的工业相机传感器？

最大兼容1英寸传感器，同时也可配合较小尺寸的工业相机使用。不同传感器尺寸对应的实际视野范围不同。

镜头采用什么接口？

产品采用C-Mount接口，可连接常见的C接口工业相机。有关接口螺纹、法兰距离及相机兼容性的技术说明，可参考 C-Mount镜头接口资料 。

手动变倍和电动变倍应该怎样选择？

手动变倍适合实验室、离线检测及倍率调整不频繁的项目；电动变倍适合自动化设备、远程控制及需要程序切换倍率的检测项目。

变倍过程中是否需要移动产品？

镜头采用固定工作距离设计，但在实际倍率切换后，可能需要根据相机、产品高度和安装状态进行轻微对焦调整。自动化项目可搭配调焦机构或电动控制组件。

这款镜头可以用于尺寸测量吗？

低畸变成像有利于轮廓提取和尺寸分析，但系统最终测量精度还会受到相机像素、标定方式、机械稳定性、照明条件及测量软件影响。

应该搭配什么机器视觉光源？

平面和普通表面可使用 环形光源 ； 金属、玻璃等高反光表面可考虑 同轴光源 或 圆顶光源 ； 轮廓、孔位及外形尺寸检测可使用 平行背光源 。实际光源需要根据产品材质和检测特征选择。

是否可以用于高反光产品检测？

可以，但需要搭配合适的照明方式。对于金属、玻璃、晶片等高反光表面，建议使用同轴照明、偏振组件或漫反射照明，以减少亮斑和反光干扰。

如何确认实际视野大小？

实际视野需要根据镜头倍率和相机传感器尺寸计算。提供相机型号、产品尺寸和需要观察的区域后，可进一步确认合适的倍率和视野配置。

是否支持自动化设备集成？

支持。电动变倍版本可用于自动化视觉设备，并可根据具体项目选择电动导轨、同轴照明及相关转接组件。
